Экспертный обзор всех существующих вариантов соединения проводов – от скрутки до пайки и клеммного зажима

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля

В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил.

Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

• болт + гайка со стальными шайбами



Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

• специальные клеммники Wago с пастой



Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

• использование медно-алюминиевых переходных гильз ГМА



Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

• удлинёнными тройниками;
• мобильными осветительными приборами;
• автомобильной проводкой;
• подсоединением осветительных приборов к электрической сети;
• подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

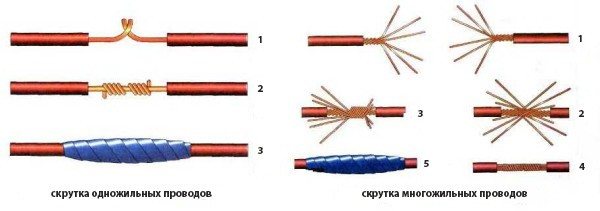

Варианты скручивания многопроволочных проводов

На практике применяют 3 способа скручивания гибких многопроволочных жил. Выбор метода осуществляется по ситуации и исходя из предпочтений мастера. Способы таковы:

• последовательное соединение;
• параллельное соединение;
• бандаж из тонкой проволоки;

Последовательная скрутка

Зачищенные жилы прикладываются друг к другу так, чтобы они образовали перекрестие. Затем проводники скручиваются между собой. Выполняемое соединение симметрично относительно перекрестья жил. Концы проводов торчат в противоположные стороны. После выполнения скрутки ее желательно слегка подтянуть, чтобы она затянулась.

Способ хорош компактностью полученного соединения. Его толщина не превышает 3 диаметра провода с изоляцией. Следует соблюдать внимательность. Если скрутка защищается от влаги термоусаживаемой трубкой, то изоляция надевается на жилу до выполнения соединения.

Параллельная

С концов проводов снимается изоляция. Жилы следует соединять так, чтобы зачищенные участки находились параллельно. Концы проводов смотрят в одну и ту же сторону. Затем тоководы навиваются друг на друга в форме спирали

Важно выполнять соединение максимально тугим, но не сломать проводники чрезмерным усилием

Такую скрутку можно найти в распределительной коробке. Для защиты контакта применяется изолента или термоусадка. На временных и неответственных соединениях допускается для изоляции использовать ПВХ трубку (кембрик).

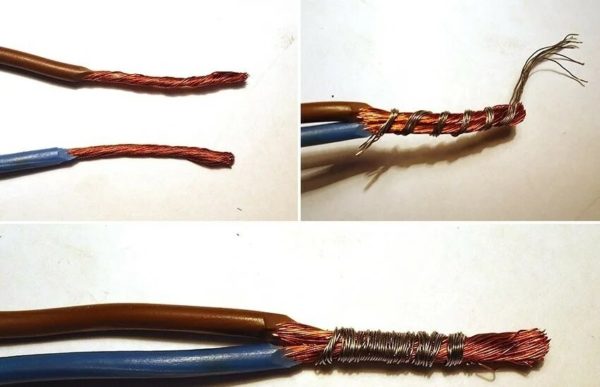

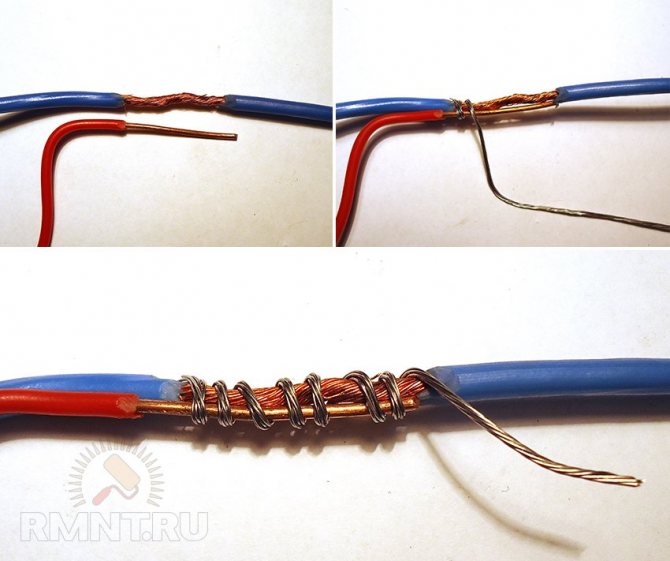

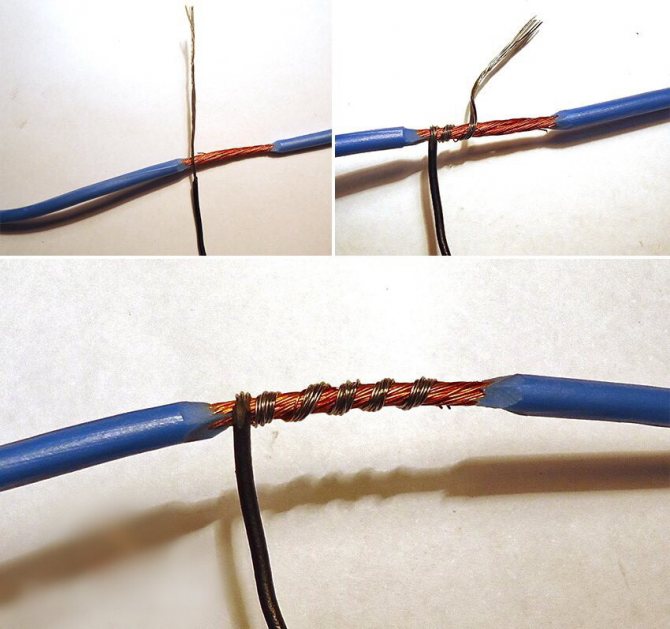

Бандажная скрутка

Бандажное соединение жил пригодно для подключения толстых проводов, которые проблематично согнуть руками или пассатижами. Токоведущие жилы укладываются друг к другу. Предварительно их необходимо как следует зачистить со всех сторон с помощью надфиля или напильника. Затем оголенные жилы плотно обматываются по кругу максимальным количеством более тонких проводов. Похожее соединение используют на опорах ЛЭП.

Важно! Не следует соединять жилы кабелей узлом. Контакт получится максимально прочным на разрыв, но крайне ненадежным с точки зрения электропроводности

Для чего нужно хорошая скрутка?

Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:

• площади поверхности в месте контакта;
• наличия окисной плёнки на жилах.

Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.

пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится

Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.

Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

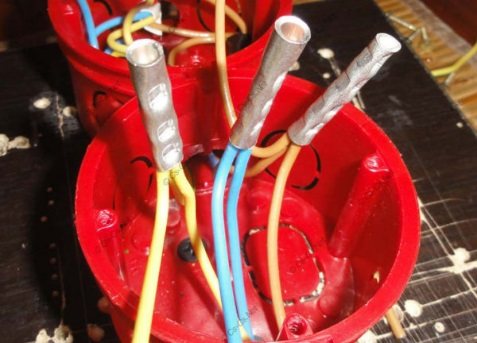

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

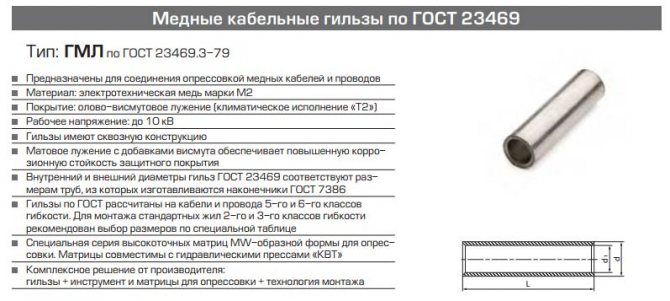

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Возможные проблемы такого подключения

Перечислим основные проблемы подключения двух проводов к одному автомату:

1) Завышение номинала автомата — выгорит проводка

Каждый автомат имеет свои номинальные характеристики. Каждый провод тоже имеет свои характеристики, в зависимости от сечения провода и его типа. В электрике наиболее популярны медные провода.

В случае, когда сечение провода рассчитано, к примеру, на силу тока в 21 ампер (для провода сечением 1.5 мм2), автомат нужно ставить с номиналом не более 16 Ампер. Учитывая то что при перегрузке в 45 % любой автоматический выключатель может не отключаться в течении 1 часа (1.45*16= 23.2 А) у провода будет некий запас по прочности.

Основное назначение автомата – сохранность электропроводки и подключаемых к ней электроприборов от больших токов, которые возникают при коротком замыкании и перегрузке.

Бывает так, что автоматический выключатель часто выбивает, при этом многие просто заменяют его на автомат большего номинала. Но при этом установленный автомат соответственно пропускает ток, сила которого превышает максимально возможную для нормальной работы проводки. В результате, такая проводка выгорает, плавится, и даже может замкнуть из-за нарушения изоляции.

При подключении двух проводов к одному автомату соблюдайте очень простое правило:

Например, в наличии имеется автомат на 16 ампер. Для правильного подключения берем два кабеля типа NYM сечением 3×2.5. Максимально допустимое длительное значение силы тока для такого кабеля – 25 А, если кабель висит в воздухе, и 38 А если он лежит в земле. Так как наш кабель не лежит в земле, чтобы не испытывать его на максимальные нагрузки – автомат на 16 Ампер является идеальным решением для такого кабеля, а в нашем случае – для двух проводов.

2) Плохой контакт на клемме

При подключении двух проводов к одному автомату возникает проблема: как обеспечить плотность контакта клеммы автомата и обоих концов провода.

Выше уже было написано о том, что провода должны быть одинакового сечения. Почему? При подключении проводов разного сечения к автомату, когда вы будете затягивать крепление клеммы, один из проводов не будет иметь хорошего, плотного контакта с клеммой из-за провода большего сечения.

Многие “кулибины” сразу скажут “скрутите два провода разного сечения в скрутку и будет вам счастье”. Для этого есть статистические данные, которые говорят о том, что скрутка – самая распространенная причина неисправности в электропроводке. Из-за плохого крепления скрутка будет постоянно вываливаться, или, нет-нет касаясь клеммы автомата, будет замыкать.

Два провода одинакового сечения отлично затянутся в клемме автомата без скрутки. Если требуется подключить провода разного сечения или количеством более двух тогда лучше использовать для этих целей специальные кросс модули или шины.

Для подключения многожильных проводов, есть достойный выход из такой ситуации – НШВИ наконечники (наконечник штыревой втулочный изолированный). Это специальные коннектора, которые предназначены для соединения двух проводов. Они имеют конусообразную форму на входе и металлический контакт, который непосредственно вставляется в клемму автомата.

НШВИ-наконечники делятся на два типа: НШВИ и НШВИ-2. НШВИ предназначены для оконцевания жил одного провода, а НШВИ-2 – для оконцевания двух многожильных проводов одной гильзой с возможностью подключения их в дальнейшем к одной клемме.

Использование таких наконечников позволит обеспечить, во-первых, идеальный контакт электропроводки с клеммой автомата, а во-вторых – придаст эстетический вид вашему щитку. Все соединения будут аккуратны и надежны без всяких скруток, а два провода в один автомат подключатся идеально.

Подключение моножилы и многожилы в клемме автомата

Друзья специально для комментария №1 под данной статьей решил рассмотреть еще один из способов как подключить два провода в автомате, причем провода разные по своей конструкции. Речь идет о подключении одножильного (монолитного) и многожильного проводов под клемму автоматического выключателя.

В этом нам поможет наконечник НШВИ. Берем два провода, снимаем с них изоляцию и опрессовываем их двойным наконечником. В моем примере и монолитный и многожильный провод сечением 2.5 мм2 обжаты НШВИ(2)-2.5.

Плюс данного соединения в том, что стенка самого наконечника тонкая и под действием винтового усилия гильза будет сжиматься, тем самым улучшая соединение проводов.

P.S. Провода при обжиме скручивать не нужно. Тем более не нужно такую скрутку просто совать под клемму. При затягивании половина жил многожилы просто повредится, а это приведет к плохому контакту и ХОРОШЕМУ нагреву в дальнейшем.

3) Подключаемая нагрузка превышает мощность автомата

Бывает так, что на один автомат вешаются несколько приборов, потребляемая мощность которых превышает его номинальный ток, из-за чего последний постоянно выбивает сразу при одновременном включении электроприборов.

Расскажу ситуацию, в которой сам принимал непосредственное участие. Однажды меня пригласили отремонтировать проводку (по крайней мере, именно так они сформулировали просьбу по телефону). В итоге я столкнулся со следующим:

1. 1. Небольшой спортзал с двумя бойлерами
2. 2. Автомат на 16 ампер
3. 3. К каждому бойлеру идет отдельная кабельная линия с отдельной розеткой
4. 4. Оба провода подключены к одной клемме автоматического выключателя.

При включении обоих бойлеров одновременно автомат выбивало сразу. Теперь смотрим мощность каждого бойлера. Она оказалась одинаковой: 3.5 кВт у каждого. Тип кабеля к каждому бойлеру – трехжильный кабель ВВГ-нГ-Ls, сечением – 2.5 мм². Теперь считаем:

• — Токовая нагрузка для одного бойлера: 3.5 КВт × 1000 = 3500/220 вольт = 15.9 Ампер.
• — Оба автомата в целом потребляют 31.8 Ампер.

Как видите, нагрузка обоих бойлеров превышала номинал 16-ти Амперного автоматического выключателя в два раза. При этом используемый кабель допускает нагрузку до 27 А. Соответственно, провод к бойлеру идет нормальный, его оставляем. Теперь убираем автомат на 16 А, и устанавливаем два по 20 А.

Каждый бойлер подключаем к отдельному автомату. Можно было бы взять и два автомата по 16 А, но тогда номинал автомата будет на одну десятую выше нагрузки бойлера (16-15.9=0.1). В таком случае ВОЗМОЖНЫ постоянные срабатывания тепловой защитой.

Так как наш кабель позволяет подключить 20-амперный автомат, поэтому смело цепляем оба автомата на 20 А и к каждому отдельно подключаем бойлер. Все, проблема решена.

Важно! Перед тем, как установить автомат большего номинала, обязательно проверьте, чтобы номинальный ток кабеля ему соответствовал. Если номинал автомата будет намного больше, чем максимальная нагрузка на кабель, то кабель может повредиться при очередном перегрузе, а автомат на этот перегруз даже не среагирует.

Важно! При подключении бойлеров рекомендуется сразу устанавливать УЗО (устройство защитного отключения). При наличии УЗО вас не ударит током, даже если вы засунете пальцы в розетку (но не экспериментируйте ни в коем случае!). Это устройство мгновенно срабатывает при утечке тока, поэтому человек не успевает ощутить заметный удар электрическим током.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Что делать, если кабелей несколько?

Для соединения более двух жил подходят следующие способы:

скрутка. Максимальное число жил – 6. Их выпрямляют и складывают параллельно друг другу, затем скручивают плоскогубцами; СИЗ. Соединитель позволяет срастить 4 провода, но только с сечением 1,5 кв. мм. При большем сечении — только две жилы; болтовое соединение. Можно надеть на болт сколько угодно проводов, лишь бы хватило его длины; сварка; пайка; опрессовка гильзами. С одной стороны гильзы заводятся несколько жил

Важно правильно подобрать сечение изделия: оно должно лишь немного превосходить суммарное сечение жил — тогда соединение будет качественным; клеммная колодка. Существуют изделия с несколькими разъемами для проводов

Также несколько проводов можно закрепить в одной клемме, если они имеют одинаковое сечение.

Провода с разным сечением подключать к одной клемме нельзя: меньший будет прижат с недостаточным усилием.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

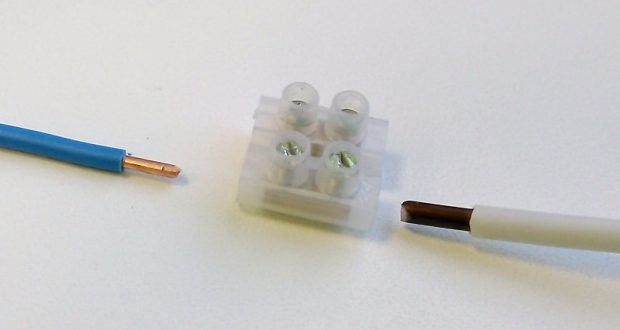

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

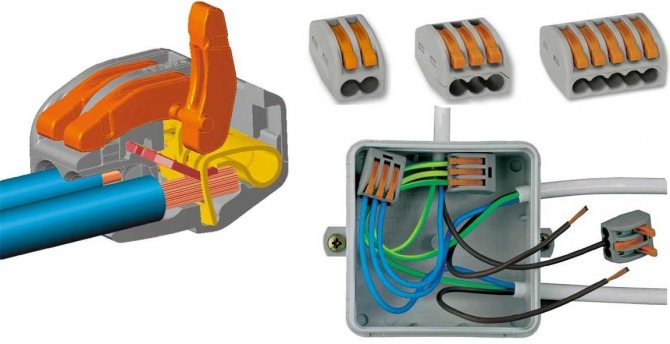

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

Поставили мне дома эти колодки… Лучше бы на скрутках всё сделали. Не работает розетка и всё тут. Позвал электрика, он сразу сказал, что проблема в колодках и что они (проблемы) будут периодически появляться. Полез в коробку и точно: провернул провод в колодке, розетка и заработала. А проблемы не могут не появиться: в колодке провода прижимаются тоненькими лепестками, сильно похожими на стальные. Так что буду искать что-то другое вместо колодок…

Честно Вам скажу, что сам дома все соединения делал через колодки. В кухне очень много подводки электричества: 3 розетки, теплый пол. посудомойка, вытяжка, микроволновка и все на колодках, которые спрятаны в распределительных коробках либо розетках.

Не спорю, бывают случаи, но это скорее исключение, чем правила. Могла попасться бракованная партия. А примеры бывают очень разные. У кого-то и стена разваливается после штукатурки, а у кого-то по 25 лет никаких проблем. Но это не значит, что теперь не нужно штукатурить стены. Где-то была нарушена технология. Поэтому, тут нужно изучать проблему, смотреть глубже, почему так происходит. А если бы скрутки были самыми надежными, то их бы пожарники не запрещали.

Здравствуйте. Провожу электропроводку минипекарни. Все отлично кроме одного но. Дело в том что предприятию открываю в отдаленном уголке от цивилизации в маленьком деревеньке. До города 2000 км и только самолетом. Поэтому всем заранее запасался. Кроме естественно проводов. А тут проводов кое как нашел обычную белую лапшу двухжильную и трехжильную алюминиевую с сечением 1.5 кв.мм. и медную трехжильную 2.5 кв.мм. Электрика трехфазная. На освещение провел 2-х жильную лапшу, а на розетки с ЗУ трехжильные. У меня всего три оборудования питающих 380 Вт. Тестомес 2,4 кВт, Мукопросеиватель 1,2 кВт, Печь 19,2 кВт. Так как выбора нет всем троим провел проводки с сечением 2.5 кв.мм. Кроме печки тестомес и мукопросеиватель работают отлично. Но вот когда печку включаю через 5 минут УЗО 63А 30Ма выключает подачу электрики. Я думаю что это связано с сечением провода т.к. на инструкции я нашел что нужно использовать провод с сечением 6 кв.мм. Как можно выйти из ситуации. Конечно было бы отлично найти провод 6 кв.мм. Но у меня есть только 2.5 кв мм. Скажите пожалуйста можно ли использовать трехжилку в качестве одного провода т.е соединить все три на одно?

Да. Оптимально будет сделать все три жилы одного провода 1 фаза (получится 7.5 кв мм), еще 3х жильный провод под вторую фазу, и так же на третью фазу, так же для ноля (тоже соответственно 7.5кв мм ), и заземления. При таких нагрузках (около 60 а), ни какие клеммы не выдержат (разве только винтовые. но для себя я бы не рискнул), необходимо скрутки, которые облудить и пропаять ( использовать бескислотный флюс припой и простейшую газовую горелку + футорка ( медная трубка диаметром 25мм один конец завальцован на держак чтобы припой не вытек, глубина 3см примерно), Либо сварочный аппарат и электрод по меди ( концы скруток обварить до сваривания между собой всех жил в скрутке в шарик на конце).

Что такое ПУЭ

Пуэ – это сборник нормативной документации устройства и монтажа электрических цепей, по сути – это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно пуэ жилы должены иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод ВВГНГ – одножильный медный провод, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий. лучше всего приобрести провода с известную марку производителя, обязательно должны иметь сертификат. Не нужно брать провод без маркировки, проводка в доме – это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный провод при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный провод ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм 9 А. электротока, то есть кабель сечением 1мм может выдержать нагрузку чайника или утюга мощностью 2 кВт. Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

• освещения жила в 1,5мм кв., что соответствует 10 – 12А.;
• розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
• кухонные электродуховки, провод для которых должен выдержит 25А. – это сечение 4мм. кв;
• жила четырехконфорочная электроплита должна выдерживать 32А. – сечением 6 мм 2 . Правильный выбор соединения эл проводов в распределительной коробке зависит от сечения провода.

Внимание! нельзя использовать провода различных производителей, так – как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние или наружные по способу крепления. Согласно требованиям ПУЭ провода должны проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Методы соединения жил кабелей в распределительной коробке

Методы соединения между собой жил силовых кабелей в распределительный полости зависит от конкретной ситуации в которой учитывается:

• Металл, из которого изготовлены жилы;
• Внешняя среда эксплуатации;
• Количество соединяемых жил;
• Сечение соединяемых жил;

Например, соединение скруткой, пайкой, сваркой только жилы из одноимённого металла (все методы ПУЭ запрещены) для соединения провода из различных материалов (медь, алюминий, сталь, композит) используется клеммные зажимы.

Также соединение может осуществляться следующим способом: клеммными колодками с болтовым или пружинным зажимом, зажимами Wago; зажимами СИЗ (самоизолирующими); опрессовка гильзами, болтовыми соединениями или зажимом типа “Орех”.

Клеммная колодка

представляет собой винтовые зажимы, установленные на одной пластине для каждого отдельно взятого кабеля, которые смонтированы в пластмассовых корпусах. Каких зажимов может быть два, или больше. Зачищенная жила кабеля вставляется в отверстие с торца корпуса и зажимаются винтами. Клеммники для соединения проводов в распределительной коробке позволяют соединять различные диаметры и материалы кабелей. Однако, у него присутствует недостаток: примерно один раз в год необходим профилактический осмотр и подтяжка винтов зажимов. Так – как ток, проходящей через контакт и нагревает и резьбовой зажим постепенно ослабевает. Такими колодками можно пользоваться при соединении слаботочной сети, например, монтажа освещения или подсветки.

Соединение типа «Орех»

Такой тип коммутации представляет собой стальную пластину с винтовым креплением по краям. Принцип работы – обыкновенный резьбовой зажим оголенной жилы силового кабеля с возможностью ответвления более меньшим сечения. Стальной зажим помещается в круглый карболовый (термореактивная резина) корпус. Конструкция довольно надежная и проверена многими годами эксплуатации. Требует постоянной профилактики не менее 1 раза в год.

Одно из самых распространенных недостатков резьбовых соединений – ослабление контакта в клеммах для соединения проводов в распределительной коробке исключают зажимы с подпружиненным контактами или рычажного приспособления. Одна из самых известных и популярных устройств эксцентриковый зажим Wago. Устройство Wago выполнен таким образом, что зажим выполняется рычагом со смещением оси. При повороте рычага вовнутрь эксцентрик надежно зажимает конец провода. Эксцентриковые зажимы очень просты в применении и надёжны в эксплуатации. Кроме того, надежно соединяют концы силового кабеля из различного материала и небольшой разницы в диаметре.

Более подробно о видах клеммных зажимов можно узнать из видеоматериала:

Также весьма популярны пружинные зажимы

принцип работы такого приспособления понятен из рисунка при нажатии на клавишу рычаг отжимает контакт с клеммой образуя полость, в которую вставляется конец защищенной жилы. В отличии от контактов которые зажимаются винтами пружинные зажимают концы быстро и надежно и их ненужно закручивать отверткой из неудобного положения. В подобных устройствах очень важно соблюдать согласно требований пуэ соединение проводов в распределительной коробке и максимальную токовую нагрузку, на который рассчитан контакт (значение написано на корпусе). Завышение предельно допустимого тока в контакте вызовет его нагрев, который изменит свойства стали пружины, которая может ослабнуть со всеми вытекающими негативными последствиями.

Само-изолирующие колпачками (СИЗ)

Еще одним из простых и быстрых способов стыковки является само-изолирующие колпачки, или (СИЗ). Это устройство выпускается пять типоразмеров сечением 1,4 мм. до 5, 6мм. Пользоваться ими просто: достаточно предварительно скрутить соединяемые жилы, затем подбирается колпачок соответствующего диаметра и вкручивается на подготовленную скрутку. Имеющаяся внутри колпачка конусная пружина дополнительно скручивают жилы и сжимает их между собой. Достоинства такого места соединения быстрота, но доверять основную сеть такому приспособлению не стоит. При правильном соединение проводов в распределительной коробке лучше всего воспользоваться более надежным способом.

Стык гильзой

Скрутка

несмотря на кажущуюся простоту метода, производство подобной операции довольно сложная, чтобы скрутка правильная работала должно быть выдержано несколько условий: равномерная и плотный шаг скрутки; прикрепление должно быть не менее 5 витков; на скрутку должен наложен бандаж из тонкой медной проволоки либо на саму скрутку непосредственно, либо на изоленту сверху для увеличения жесткости узла.

Лучше всего скрутки применять для монтажа временной электросети.

Внимание! использование в скрутки в деревянных или влажных помещениях запрещено. Запрещена коммутация проводов разного сечения и материала в распределительной коробке методом скрутки.

Изоляция стыка может быть кембриком, термоусаживающей трубкой или изолентой.

Пайка

Сварка считается самым надежным соединение медных проводов в распределительной коробке. С развитием электронной техники промышленность стала выпускать малогабаритные сварочные трансформаторы с регулируемым током на электроде – инверторы. При небольших габаритах инвертора произвести сварку концов медных концов не представляет сложности, причем не имеет значения производится сварка многожильных или одножильных силовых кабелей. Режимы: достаточно 20-30 Вольт напряжения и 70А. токовой нагрузки. При сварке образуется расплав металла после чего обеспечивается надежное контакт между кабелями. Кроме надежности метод имеет еще одно преимущество: при подготовке к сварке достаточно снять только поверхностный слой изоляции без дальнейшей обработки. Для более надежного усвоения материала, изложенного в статье предлагаем посмотреть материал по соединению проводов в распределительной коробке видео

Аппарат для сварки скруток семейства ТС-700

Аппарат представляет из себя понижающий трансформатор с регулировкой на тиристорной схеме регулировки, позволяет сваривать любые скрутки общим сечением до 25 мм 2 . Аппарат может сваривать импульсным, переменным или постоянным током, что позволяет соединять не только медные жилы в распределительной коробке, но другой материал жил, например, алюминий, композит, сталь. Аппарат очень компактный: габариты 105х181х67 мм. Вес 5,5 кг. укомплектован в кожаную сумку, которая перекидывается через плечо.
Работать на инвенторе просто, никаких навыков сварки не надо, как это происходит можно посмотреть на видео. Питание бытовым напряжением 220В, в режиме сварки потребление 1,4 кВт. Экранированный металлический корпус защищает от магнитного поля бытовые приборы. От возможных перегрузок аппарат защищает встроенный термопредохранитель.

Комплектация: 1. сумка, лямку которой можно перекидывать через плечо; 2. защитные очки со стеклами типа “Хамелеон», которые мгновенно реагируют на количество света в зависимости от яркости освещения, при работе нет необходимости постоянно снимать очки; 3. два силовых кабеля длиной 1,4 м. для держателя и электрода и держателя скрутки; 4. сетевой кабель 3 м.; 5.также в комплекте 10 электродов, что хватит на 10.000 раз сварки;

Ориентировочная стоимость аппарата в полной комплектации всего 7300 руб.

Способы соединения проводов: методика проведения операции

Скрутка считается наиболее распространенным вариантов скрепления нескольких проводников между собой. Для этого метода достаточно снять изоляцию с токоведущих жил, и выполнить плотную скрутку их между собой.

Важно! Для максимальной надежности подобного соединения рекомендуется устранять материал изоляции не менее чем на 5 см. Для хорошего контакта провода прижимаются пассатижами

Способ спаивания двух проводников занимает немного больше времени, чем предыдущий, но он отличается большей надежностью. Концы проводников покрываются оловом или канифолью, после чего аккуратно спаиваются. Подобное крепление не создает большого сопротивления в проводниках.

Сварочный способ похож на спаивание, однако требует большей внимательности и привлечения специалистов для подобной работы.

Соединительные клеммы — наиболее популярный и расширенный вариант. Подобными крепежами пользуются в щитовых приборах и распределительных коробах. Удобство соединения заключается в возможности использовать токоведущие жилы различного сечения и материала изготовления.

Не уступают колодкам и пружинные крепежи. Метод подобного соединения не менее надежный, но оперативный. При помощи такого, каждый сможет справиться с задачей подключения электропроводки. В домашнем обустройстве практикуется использование болтовых зажимов и соединений. Единственный недостаток подобного крепежа — это обязательная и прочная изоляция. Такими приспособлениями скрепляются многожильные провода и проводники с различным сечением.

Пружинные клеммники для проводов разного сечения

Скрутки для распредкоробок со сваркой

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Соединение между собой 6 проводов

ВРЁТЕ!!!

По сути ОСКОРБЛЯЯ форумчан неоднократно и много обсуждавших виды контактных соединений, например УВАЖАЕМОГО Камикадзе, который ПОДРОБНЕЙ ВСЕХ на просторах Русскоязычного интернета описал разные виды контактных соединений!

Это не говоря про НАРУШЕНИЕ правил форума в которых пишется прежде чем создавать тему нужно почитать форум на предмет наличия обсуждения того что Вас интерисует.

Сварка, пайка, в ИДЕАЛЕ их комбинация, в крайнем случае обжим, если в комбинации с пайкой то тоже ИДЕАЛЬНО, я например в сильноточных цепях наконечники НШВ(И) после обжатия пропаиваю с торца так как классическое оконцевание НШВ(И) в сильноточных цепях не относится к лучшим решениям, в самом крайнем случае зажим под два винта одновременно!

Для подстраховки можете под 4 винта одновресменно.

В ссылке ниже, в слудующем моём сообщении в той теме, фото где пайкой соединено 7 жил 2,5 мм2, сделал сразу «на коленке» после прочтения сообщения что непонятно как соединить 7 жил 2,5 мм2 пайкой, чтоб показать, что если руки мастеровые то ни чего сложного нет.

Да:

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, выпускаемые WAGO, Weidmuller, Legrand, ABB, Schneider, Hager и другими производителями ни по нормам по контактным соединениям, ни по здравому смыслу, ни по инстинкту самосохранения НЕЛЬЗЯ использовать в распределительных, установочных коробках, щитах, розетках, про что уже давно подробней всех предупреждаю на просторах Русскоязычного интернета, например на этом форуме в теме !

В теме дополнял, что самозажимные, без винтовые, плоско пружинные клеммы НЕЛЬЗЯ ставить даже на группы освещения с автоматом 1А, так как они не выдержат импульсный ток, который выдержит жила! То есть проводники подключенные через такую клемму по сути получается подключены через ПЛАВКУЮ вставку! Что впоследствии подтвердил случай описанный на аналогичном форуме в теме !

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, советуют, используют в стационарной проводке только не понимающие в электо/пожаро безопасности или УМЫШЛЕННО халтурщики, так как в разы, а иногда и на порядки удобней, быстрей монтировать контактные соединения!

САМОЗАЖИМНЫЕ, БЕЗ ВИНТОВЫЕ, ПЛОСКО ПРУЖИННЫЕ КЛЕММЫ ХУЖЕ ДАЖЕ СКРУТКИ!!!

Пластиковая распределительная коробка, пластиковая гофра прводки за подвесным, натяжным потолком, в полостях денги на ветер и УХУДШЕНИЕ пожарной стойкости помещения!

Оптимально за подвесным, натяжным потолком, в полостях делать без коробок НАДЕЖНЫЕ контактные соединения и ХОРОШО заизолировать!

Если делать распределительные коробки за подвесным, натяжным потолком, в полостях, то стальные!

Так же за подвесным, особенно натяжным потолком, в полостях пластиковый крепеж проводки не относится к лучшим решениям!

НАДЕЖНЕЙ и дешевле пластикового крепежа проводки остатки жил класс гибкости 1 от проводки!

Где на виду и требеутся эстетика, крепех стальной!

Нужно пробовать, у одного и того же производителя кабеля, гильз часто размеры не постоянны.

Если тратится на инструмент то на паяльних, дешевле и выше вероятность что потом пригодится в быту.

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

• заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
• обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку. После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом. Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки.

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку. Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
2. Надеваем термоусадку на один из шнуров.
3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Полезные советы от профессионалов

Скрутка проводов как таковая запрещена ПУЭ, но если её использовать в паре с другими средствами, то ничем не противоречит:

1. Сварка. Если просто приложить две жилы друг к другу и сварить – получится хороший не разъёмный контакт. А если жилы перед этим еще и скрутить, то площадь контакта значительно возрастёт, смотрите фото ниже.
2. Пайка. Ситуация такая же как и со скруткой, только в пайке есть основная проблема – припои, например широкоприменяемый ПОС-60, не обеспечивают механической прочности. Так если спаять две сложные рядом жилы и заизолировать их и спрятать в распредкоробку, то такое соединение работать конечно будет. Но если провод хоть немного движется в работе – пайка разрушится. Поэтому всегда скручивайте жилы если выбрали пайку как способ соединения проводов.
3. Использовать колпачки СИЗ. Для этого нужно сложить соединяемые жилы вместе, ввести их в колпачок и начать закручивать колпачок по часовой стрелке. Пружина в нём зажмёт жилы и они скрутятся.
4. Зажимать скрученные жилы винтовым клеммником (их еще называют полиэтиленовые клеммники).

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками. Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками

Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

1 Почему именно скручивание – основные преимущества

Если нужно соединить между собой два медных провода, их можно спаять. Но далеко не все обладают этим полезным навыком, да и паяльника может не оказаться под рукой, например, если произошел обрыв кабеля электроинструмента или провода в распределительной коробке на даче. Поэтому очень удобно такое свойство медных и алюминиевых жил, как гибкость – их можно просто сложить вместе и скрутить аккуратными витками. При этом не понадобятся даже плоскогубцы, если металлические сердечники проводов имеют небольшой диаметр. Касается это не только электрической проводки, но и телевизионного кабеля, антенного, телефонного и многих других, в том числе компьютерных.

Еще одно преимущество – достаточно высокое качество соединения без пайки. Если провод служит для передачи сигнала, помехи из-за скрутки обычно не появляются, а если возникают, то в очень редких случаях

Очень важно, что при таком соединении экономится время, а иногда и средства. В частности, нет необходимости ждать, когда разогреется паяльник либо снаряжать специальный сварочный инвертор для проводов, не нужно лудить каждую жилу

Очень тонкие жилы при опалке легко сгорают или становятся ломкими, что уже можно отнести к недостаткам.

Как соединить 3 провода

Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.

В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.

Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.

Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке. Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме. В зависимости от типа установки коробки бывают:

• внутренние, используемые для скрытой проводки;
• наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки. Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется. В зависимости от формы, коробка может быть:

• круглой;
• прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

• отсоединить гофрошланг от распредкоробки;
• отсоединить от розетки или выключателя;
• немного потянуть;
• вытянуть;
• на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену. Задача распределительных коробок:

• Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
• Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
• Обеспечение пожарной безопасности.
• Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм 2. соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Tags: автомат, бить, бра, вид, выбор, дом, , зажим, заземление, изолировать, изоляция, импульсный, кабель, как, конструкция, , , монтаж, мощность, нагрузка, напряжение, обжим, освещение, правило, провод, пуск, , работа, размер, розетка, ряд, сад, свет, скрутка, соединение, тен, тип, ток, , установка, фаза, фото, щит

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Недостатком является то, что в конструкции имеется пружина, которая может со временем ослабнуть, что может привести к аварии и возгоранию. Поэтому следует приобретать только оригинальные, фирменные изделия.

голоса

Рейтинг статьи

Пайка

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

Прежде, чем начать соединять провода

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

• знание основных видов и принципов соединения;
• наличие специальных инструментов для выполнения электромонтажных работ;
• наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
• предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем, следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Услуги электрика будут особенно актуальными, если предстоит замена проводки во всем доме/квартире. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом. Обзор популярных видов соединения

Основные виды соединения, применяемые для соединения проводов для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире. Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

• пайка;
• сварка;
• опрессовка.

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

• сварочный аппарат;
• угольный электрод;
• флюс, который обеспечит защиту расплава от воздействия кислорода;
• защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, зачистив предварительно концы жил до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Теперь предстоит пресс-клещами обжать соединение с двух сторон. Важно, чтобы гильза подходила диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь. После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод. Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка. Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем, при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

• скрутка;
• болтовые;
• винтовые;
• самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Первый вариант является пережитком прошлого. Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок. Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем, длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Самый простой вариант — самозажимные устройства или клеммники WAGO. Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение

Чтобы правильно выбрать способ выполнения соединений проводников, следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

В распределительных коробках часто используют винтовые клеммники. Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более, что этот вариант запрещен электромонтажными правилами.

Можно ли скручивать провода разного сечения? — Металлы, оборудование, инструкции

На сегодняшний день существует множество способов соединения проводов в распределительной коробке.

Вот от каких факторов зависит выбор соединителя:

1. Материал жил (медь, сталь, алюминий).
2. Условия работ (на улице, в квартире, в воде, в земле, в полу, обычные условия).
3. Количество проводников (два, три, четыре и т.д.).
4. Сечение жил (одинаковое, различное).

Исходя из этих факторов, выбирается наиболее подходящий и правильный метод. Для начала рассмотрим материалы, с помощью которых можно соединить электрические провода в распределительной коробке.

Существующие способы

Наиболее популярными и эффективными считаются следующие варианты соединения:

• использование клеммных колодок;
• установка пружинных клемм (wago);
• фиксация СИЗами (пластиковыми колпачками);
• опрессовка гильзами;
• пайка;
• скрутка;
• установка «орехов»;
• использование болтов.

Рассмотрим сущность, преимущества и недостатки каждого из способов!

Использование клеммных колодок

Клеммные колодки представляют собой пластиковые изделия, внутри которых находится латунная втулка, имеющая закручиваемые винтики с обеих сторон.

Для того, чтобы соединить два провода между собой с помощью клеммной колодки, необходимо с каждой стороны вставить по концу изделия и хорошенько затянуть их винтами (с усилием). Такой способ соединения чаще всего используется в распределительных коробках, а также при установке люстры, выключателей и розеток.

Обращаем Ваше внимание на то, что клеммные колодки бывают с различным входным отверстием, подходящим для определенного сечения жилы.

Преимущества:

• низкая цена клеммных колодок;
• быстрый и удобный монтаж изделий;
• хорошее качество скрепления;
• можно соединить алюминий с медью.

Недостатки:

• Очень часто клеммные колодки имеют плохое качество, что чревато поломкой соединителя при установке.
• Возможность объединения только двух проводников между собой.
• Клеммными колодками не рекомендуется затягивать алюминиевые и многожильные изделия. Это связано с высокой хрупкостью алюминия и тонкостью жил многожильного провода: при затягивании винтов контакты могут повредиться.
• При использовании пайки надежность будет значительно выше.

Пружинные клеммы

Пружинные клеммы wago появились на рынке относительно недавно и бесспорно стали наиболее эффективными и безопасными соединителями.

Отличие клеммных колодок ваго от обычных клеммников заключается в том, что для соединения электрических проводов используется специальный механизм, а не винт. Данный механизм рычажного типа позволяет осторожно зафиксировать изделие, не повредив его. Для того, чтобы самостоятельно осуществить скрепление вагами, необходимо зачистить изоляцию и вставить жилы в отверстие.

Обращаем Ваше внимание на то, что существуют одноразовые и многоразовые клеммные колодки ваго. Первый вариант предполагает одноразовое соединение, причем восстановить его при ремонте электропроводки уже не получиться: необходимо будет срезать вагу, отремонтировать неполадку и установить новый клеммник. Многоразовые клеммы wago более дорогие, но зато с их помощью можно беспрепятственно разъединять контакт при необходимости.

Преимущество wago:

• возможность объедения алюминиевых и медных проводников;
• возможность соединения нескольких жил одновременно (более двух);
• зажимы wago позволяют без повреждений зафиксировать тонкий многожильный провод;
• клеммные колодки очень компактные;
• работа не занимает много времени;
• хорошее качество скрепления;
• клеммная колодка ваго имеет специальное отверстие, позволяющее контролировать работу электросети с помощью индикаторной отвертки.

Единственный недостаток – более высокая стоимость клемм.

Установка колпачков СИЗ

СИЗ расшифровывается как соединительные изолирующие зажимы. Изделия представляют собой обыкновенные пластиковые колпачки, имеющие внутри специальную пружину, которая и держит провода.

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео: Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago: В видео показан способ болтового соединения медного и алюминиевого провода: Соединение проводов с помощью сварки можно посмотреть в видео ролике:

В выборе способа соединения электропроводов следует ориентироваться на целесообразность его применения в конкретной ситуации. Если требуется полностью заменить проводку в дома/квартире, а личного опыта проведения электромонтажных работ нет, как и специального инструмента, лучший вариант — пригласить профессионального электрика. Такое решение позволит не волноваться о безопасности своего дома.

sovet-ingenera.com

Использование медных наконечников для контакта соединений

Также очень простым способом создания надежного соединения является применение медных наконечников. Их рекомендуют использовать для контакта проводов большого диаметра. Перед тем, как приступить к процедуре, необходимо подготовить не только сами наконечники, но и специальное оборудование – обжимные клещи или гидравлический пресс.

При всех очевидных достоинствах такой вид соединения имеет один (но существенный) недостаток – достаточно солидные размеры, из-за которых полученная конструкция может поместиться не в каждую распределительную коробку. Тем не менее, специалисты активно используют этот метод.

Процесс создания контакта проходит следующим образом:

• провода разного сечения тщательно выпрямляются;
• жилы каждого из них зачищаются примерно на два-три сантиметра;
• на каждую зачищенную жилу надевается наконечник и зажимается с помощью гидравлического пресса или обжимных клещей;
• далее надеваются болты, а провода соединяются гайкой.

После того, как вся работа будет сделана, нужно тщательно изолировать место соединения, чтобы в процессе эксплуатации не возникало опасных ситуаций.

Блог

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Важно

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

• Вариант а) – недостаточная длина скрутки.
• Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
• Варианты в) и г) – не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!

Где можно использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Когда предстоит выполнить до десяти соединений, то удобно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку. Основные отличия оригинальных WAGO от китайских:

• у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
• оригинальный механизм не магнитится, а китайский магнитится;
• на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также, для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.
