Гильзы для опрессовки проводов, какие выбрать и как обжать

Способов соединения проводов существует очень много – от старинной дедовской скрутки до самых современных самозажимных клеммников. Но ни один из них не является идеальным, каждый способ имеет свои преимущества и недостатки. В каком-то случае достаточно соединить провода в клеммной колодке, иногда понадобятся сварка или пайка. Но бывают случаи, когда лучшим вариантом станет опрессовка проводов, о ней поговорим более подробно.

Что такое гильзы для опрессовки

Аксессуар представляет собой небольшую металлическую трубку, обладающую токопроводящими свойствами. С его помощью можно добиться неразъемного соединения проводов.

Это оптимальный метод фиксации жил для средних и больших токов. Он обеспечивает высокую прочность сращения.

Сфера применения

Обжимка является целесообразной, если:

1. Необходимо соединить провода, на которые оказывается высокая нагрузка.
2. Требуется монтаж многожильных или крупного сечения кабелей.
3. Осуществляется укладка электросетей на высоте, выполняется подсоединение жил внутри распределительной коробки.

Такой способ монтажа подходит, если в месте прокладки сети ограничена видимость.

Для прессовки проводов используются различные виды гильз.

Виды гильз

Для прессовки проводов гильзами используют такие виды приспособлений:

1. ГМ. Медный элемент без защитного слоя. Он больше похож на фрагмент трубы.

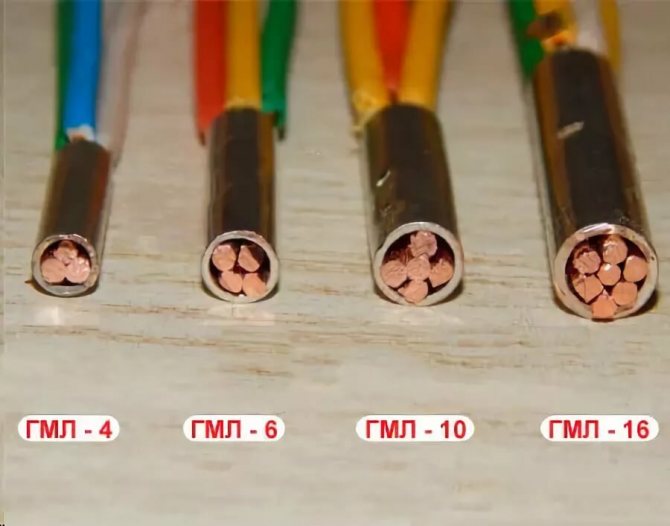

2. ГМЛ. Поверхность аксессуара подвергается лужению (электрохимическому напылению). После процедуры изделие становится устойчивым к коррозии, не окисляется. Для изготовления трубки используют медь.
3. ГА. Алюминиевый элемент, предназначенный для соединения проводов из этого же материала.
4. ГАМ. Такие гильзы изготавливают из нескольких трубок методом фрикционной сварки, используют для обжима медных и алюминиевых жил.
5. ГСИ. Особенностью аксессуара является отсутствие повреждений защитного слоя в процессе соединения. Дополнительных манипуляций не требуется. Такие гильзы производят из меди.

Преимущества и недостатки использования гильз

Метод обжатия имеет такие достоинства, как высокая скорость и прочность монтажа и надежность полученного контакта.

Кроме того, он отличается тем, что:

• нет необходимости применять электросеть: всю работу выполняют ручным инструментом;
• можно соединить жилы, изготовленные из разных материалов, в 1 узел;
• нет потребности дальше проводить эксплуатационное обслуживание;
• не надо иметь специальные навыки;
• можно проводить процедуру в условиях ограниченного пространства.

Метод обжатием гильз отличается скоростью и прочностью монтажа.
Единственным недостатком процесса является получение неразборного соединения.

Чтобы заменить гильзу, придется вырезать ее. При уменьшении длины проводников потребуется их наращивание.

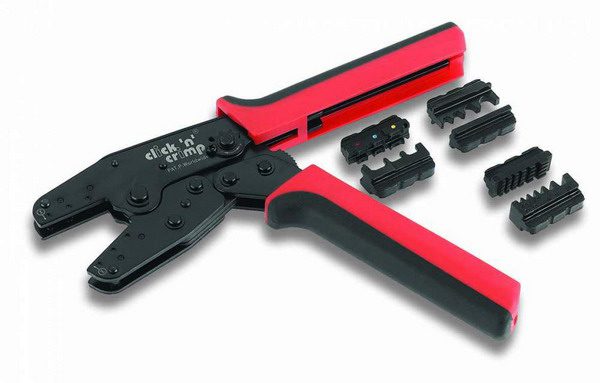

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Суть опрессовки

Использование стандартных методов соединения способно привести к распушению или деструкции многожильных проводников. В этом случае их функциональность ограничивается. В результате места фиксации сильно нагреваются и прогорают. Медные проводки с течением времени подвергаются окислению и теряют свои качества. Надежность соединения страдает.

Гильзование препятствует попаданию воздуха внутрь сцепления. Жилы проводов помещают в трубку с противоположных концов, после чего ее обрабатывают пресс-клещами. Обжим осуществляют в 2–3 точках. В этих местах соединяемые материалы деформируются вместе с трубкой. После опрессовки участок изолируют.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

• если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
• для коммутации многожильных проводников;
• при необходимости соединения проводов большого сечения.

Материалы гильз

Важным параметром выбора является материал гильз.

Медные

Предназначены для опрессовки медных жил. Их можно использовать только в неагрессивной среде: они не имеют защитного слоя. В противном случае материал быстро окислится.

Луженые

Такие виды гильз применяют для коммутации жил, эксплуатируемых в агрессивной среде. На их поверхности присутствует защитный слой из олово-висмутового состава, наносимый электрохимическим способом. Он не дает меди окисляться. Луженые трубки не применяют для соединения проводов из алюминия.

Комбинированные

Подходят для сцепления жил, изготовленных из разных металлов. Элемент состоит из алюминиевой и медной частей, которые скреплены сваркой. На их стыке установлен ограничитель, контролирующий глубину вхождения проводников. Алюминиевая часть имеет больший диаметр.

Изолированные

Преимущество изделий в том, что не требуется дополнительная изоляция сформированного соединения. Трубки подвергаются процессу лужения, а потом на них надевают защитную оболочку из ПВХ.

Алюминиевые

Их применяют для сцепления проводников, изготовленных из такого же материала. В процессе эксплуатации трубки зачищают и обрабатывают защитной смесью.

Такие гильзы можно надевать на кабели, если напряжение в них не превышает 10 кВт.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Размеры и конструктивные особенности гильз – как правильно выбрать

Соединительные трубки используют для монтажа одножильных и многожильных кабелей. При выборе учитывают не только материал, но и размер изделия.

Лучше воспользоваться стандартными данными:

Тип	Сечение, мм²		Размеры, мм
	2–3-й класс гибкости кабеля	5–6-й класс гибкости провода	Длина	Внешний диаметр	Внутренний диаметр
ГМ 2,5	2,5	2,5	20	5	2,6
ГМ 4	4	4	30	5	3
ГМ 6	6	6	30	6	4
ГМ 10	10	10	30	8	5
ГМ 16	16	16	30	9	6
ГМ 25	35	25	40	11	8
ГМ 35	35	35	50	12	9
ГМ 50	70	50	50	14	11
ГМ 70	95	70	53	16	13
ГМ 95	120	95	67	19	15
ГМ 120	150	120	67	22	17
ГМ 150	185	150	67	25	19
ГМ 185	240	185	75	27	21
ГМ 240	300	240	75	32	24

От правильности выбора диаметра зависит качество сформированного электрического контакта. Проводник должен помещаться внутри трубки, сидеть плотно.

Классифицировать изделия можно и по конструктивным особенностям. Они бывают полыми или с перегородкой. Первый вид применяют, если соединяемые проводники изготовлены из одного и того же металла. Комбинированные приспособления необходимы для коммутации жил встык.

Клещи для обжима наконечников: профессиональный и бытовой инструмент

Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.

Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются они многими фирмами — производителями ручных инструментов

Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.

По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:

• механические (ручные);
• автоматические (приводятся в действие посредством электроприводов).

Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.

Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

Клещи для обжима наконечников бывают механическими и автоматическими

Правила обжима проводов

Опрессовку проводов гильзами осуществляют, учитывая такие правила:

1. Материалы изготовления трубки и проводников должны соответствовать друг другу.
2. Элементы для обжима не подлежат укорачиванию путем отпиливания. В этом случае повреждается защитный слой, а надежность контакта снижается.
3. Для проведения процедуры опрессовки требуется специальный инструмент – пресс-клещи.

Нельзя уменьшать сечение проводов, чтобы они поместились в гильзу. Лучше взять элемент для обжима большего диаметра

Способы применения пресс-клещей для опрессовки наконечников

Работы по обжиму проводов могут иметь постоянный или же эпизодический характер. В бытовом плане более характерным является второй вариант. В таких случаях нет необходимости в приобретении универсальных пресс-клещей для обжима проводов. Стоит подобрать инструмент узкой направленности, который поможет решить конкретные поставленные задачи.

К основному функционалу данного вида инструмента относятся:

1. Обжимка гильз. Необходимые для данного вида опрессовки клещи различаются по форме и размерам матрицы. Как дополнительный конструкционный элемент может присутствовать фланец. Его наличие позволит выполнить более качественное соединение.
2. Снятие изоляционного слоя. С помощью клещей можно удалить необходимый участок изоляционного покрытия, не повредив непосредственно жилу. Важно правильно выставить размер. Если опыта недостаточно, лучше приобрести инструмент, где размер устанавливается автоматически. Такие модели стоят дороже, зато обеспечивают качественную работу.
3. Обжимание наконечников. Прессы для обжима наконечников проводов имеют специальный стержень, который в ходе выполнения действия помещается на разделительный шов. Устройство предназначено для работы с неизолированными и латунными проводками.
4. Работа с витыми парами. В таком обжимном устройстве провод заводится в специальный коннектор.

Пресс-клещи часто используются при обжимки гильз

Только правильно подобранный инструмент позволит выполнить качественное соединение.

Необходимые для опрессовки инструменты

Не стоит использовать молоток, зубило или плоскогубцы. Они повреждают защитную оболочку, что приводит к снижению качества контакта.

Пресс-клещи

Ручной механический инструмент, обеспечивающий надежное соединение проводов посредством металлической трубки. Он похож на плоскогубцы, но оснащен рельефными матрицами. Приспособление предназначено для бытового и промышленного применения. Устройство имеет храповый механизм: ручки не разожмутся, пока опрессовка не будет выполнена полностью.

Клещи имеют длинные рукоятки, что облегчает обжим. Инструменты бывают диафрагментными или действующими по принципу плоскогубцев. Второй вид выполняет опрессовку с 2 сторон. Первый обеспечивает 4- или 6-сторонний обжим. Еще можно использовать гидравлический опрессовыватель.

Гильзы

Для работы требуются медные, алюминиевые или комбинированные трубки заданного диаметра. Их количество зависит от того, сколько соединений нужно сделать.

Термоусаживаемые трубки

Термоусадки – пластиковые трубки, необходимые для изоляции сцепления электрических проводов. Они обладают термопластичностью. В процессе нагрева материал приобретает жидкую форму, а во время остывания превращается в растягивающуюся массу, затвердевает. Зона стыка становится защищенной от механических повреждений. Изоляционные свойства не снижаются даже под воздействием внешних негативных факторов.

Строительный фен

Инструмент предназначен для нагрева термоусадочных изоляционных материалов. Для этого достаточно применения бытовых моделей небольшой мощности.

Типичные ошибки при обжимке проводов

Ошибки при опрессовке проводов
Невзирая на то, что обжимать провода несложно, при монтаже люди допускают типичные ошибки.

• Применение гильзы, размеры которой такие же или меньше, чем сечение провода. В этом случае потребуется обрезать часть провода, что отрицательно скажется на долговечности и надежности соединения. Также это приводит к снижению сопротивляемости и пропускной способности травмирующего участка цепи.
• Опрессовка гильзы с использованием инструментов, непредназначенных для этого. Для обеспечения качественного соединения должны использоваться специальные клещи, другой инструментарий не сможет обеспечить должного эффекта. Плоскогубцы и молоток повреждают структуру наконечников, что опять-таки отрицательно сказывается на долговечности и работоспособности провода.
• Еще одна распространенная ошибка в обжиме проводов – разрезание гильзы с целью экономии. На таких участках цепи после наблюдается повышенное сопротивление, деформация геометрии наконечников. Прочность и надежность соединения оставляет желать лучшего.
• Применение гильз чрезмерно больших размеров. Такой подход тоже не увенчается успехом. Даже незначительное сгибание сразу снизит прочность соединения.

В завершение обязательно стоит упомянуть о соблюдении техники личной безопасности. Электрические приборы и провода под напряжением – это потенциальная угроза не только здоровью, но и жизни человека.

Инструкция по опрессовке

Для соблюдения электромеханического сцепления требуется правильный выбор металлических трубок.

Подготовка

Подготовка к обжиму предполагает такие действия:

1. Подбор соответствующих гильз и матриц для пресс-клещей.
2. Устранение изоляционной оболочки с провода на 2–3 см (не больше длины самой гильзы).
3. Зачистку оголенных участков наждачной бумагой с мелким зерном.
4. Обработку алюминиевых жил кварцево-вазелиновой пастой. Она защитит металл от повреждения и окисления.

Процесс обжимки пошагово

Процедуру выполняют по такой инструкции:

1. Если опрессовка односторонняя, то проводники размещают внутри трубки параллельно друг другу. При двусторонней обработке жилы заводят в гильзу с противоположных сторон. Скручивать их между собой нельзя.
2. Соединение обрабатывают пресс-клещами способом локального вдавливания.

После завершения процедуры место сцепления протирают растворителем (для обезжиривания).

Опрессовка проводов гильзами ГСИ

Изоляция проводов

Для изоляции требуется изолента или термоусадка. Вторая лучше. Трубку надевают на один из проводов до опрессовки. После формирования соединения ее сдвигают на нужный участок и нагревают строительным феном. После остывания термоусадка сжимается и обтягивает стык, делая его устойчивым к внешним негативным влияниям.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника



Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;



• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;



• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);



• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Основные ошибки: как нельзя делать опрессовку

В процессе опрессовки можно допустить такие ошибки:

1. Разрезание гильзы при слишком большой длине трубки. Прочность контакта при этом снизится.
2. Перегиб алюминиевых проводов. Этого делать нельзя, т. к. металл сломается.
3. Установку гильзы несоответствующего диаметра. Если она большая, то ее можно установить только на медную проводку, жилы которой нужно согнуть.
4. Уменьшение сечения жил. В таком случае увеличится сопротивление и место сцепки будет сильно нагреваться.
5. Выбор неправильного инструмента для опрессовки. Лучше использовать специальные клещи, которые не повредят защитного слоя.
6. Избыточное или недостаточное количество обжимов.
7. Применение матрицы пресса другого диаметра.

Чтобы избежать ошибок, нужно пользоваться стандартными таблицами размеров гильз и профильным инструментом.

Другие способы соединения, их преимущества и недостатки

Самый распространенный метод после обжима проводов — пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.

Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя. Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ — небольшая площадь контакта, а также низкая надежность соединения.

Обжимной соединитель проводов совмещает в себя достоинства всех способов.

Дополнительные рекомендации

Для правильной опрессовки необходимо воспользоваться такими советами:

1. Делать стык проводников по центру соединительной трубки.
2. Правильно выбирать сечение гильзы. Внутри сцепления будет меньше пустот, а контакт станет надежнее.
3. Накладывать изоляцию так, чтобы она выходила за пределы соединительной трубки на 1 см с обеих сторон.
4. Использовать наконечники, если сращиваются кабели с разным количеством жил.

Опрессовка – процедура, позволяющая получить максимальное сцепление проводников при монтаже электросетей. Однако для ее правильного проведения требуется соответствующие инструменты и материалы.

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельное соединение всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Важно! Перед обрезкой расправленные провода обязательно следует выставить в нужной для соединения последовательности (по цветовому признаку).

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой. Что касается общих требований, то следует обращать внимание на такие показатели:

1. Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
2. Форму ручек. Она должна быть эргономичной, удобной для захвата.
3. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки. Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Тонкости процесса

Независимо от того, как и чем сваривать нержавейку, необходимо соблюдать следующие правила, которые помогут получить качественное соединение:

1. Заблаговременно подготовьте жидкость, которой будете охлаждать поверхность по завершению работ.
2. Амперные характеристики должны быть ниже на 20 %, относительно сварки прочих сортов стали.
3. В процессе соединения контролируйте величину зазора, ввиду высокого линейного расширения сплава.
4. Длина используемых электродов не должна превышать 350 мм, по причине высокого сопротивления нержавейки.

Если пренебречь хотя бы одним пунктом, риск дефекта сварного шва будет очень велик.

О технологии

Но перед тем, как рассмотреть виды инструмента, стоит подробнее поговорить о самой технологии. Для разделки окончаний жил или проводов применяют разные наконечники:

• прямые;
• вилочные;
• кольцевые.

Процесс опрессовки применяется при работе с многожильными проводами для винтовых и клеммных соединений, а также для соединения многожильных и одножильных проводов между собой и установки на провод наконечника, который предназначен для монтажа в разъем. Опрессовка обладает большим преимуществ перед пайкой. Особенно, когда речь идет об открытых электрических схемах. Больше того, такой метод более технологичный, если его сравнивать со сваркой. Стоит лишь добавить, что при работе с медными проводами используют только медные наконечники и гильзы. Если провода алюминиевые, то и наконечники должны быть изготовлены из такого же материала.

Если наконечники втулочные цилиндрические, то их применяют для подготовки зачищенных от изоляции концов многожильного провода к монтажу в винтовую клеммную колодку. Это позволяет предотвратить обрыв провода или его повреждение. Изготавливают такие наконечники из меди или алюминия и имеют вид тонкостенной трубки, на которой можно выполнить цветовую маркировку. Для обжимки такого элемента требуется инструмент сегментного типа.

Наконечник петлевого типа используют для защиты и подготовки проводов к монтажу в винтовой клеммник. В данном случае понадобятся специальные или универсальные клещи. А вот ножевой наконечник используется исключительно для ножевого разъема. Подобные разъемы применяются в автомобильной электрике и силовой электронике – точнее везде, где требуется недорогое, но надежное соединение. Для опрессовки потребуются такие же клещи, как и для работы с наконечником петлевого типа.

Также есть специальные гильзы, которые предназначены для соединения проводов друг с другом. Гильзы имеют вид трубок, изготовленных из меди или алюминия, имеющих тонкие стенки. Концы проводов вставляются в такую гильзу и обжимаются специальным инструментом – кримпером или клещами. При этом стоит добавить, что гильзы могут быть изолированными или неизолированными. В качестве изоляции используют пластиковую оболочку, которая имеет достаточную прочность.

ММА сварка: особенности

Создание неразъемной связи нержавеющей марки стали простыми электродами осуществляется несколькими этапами. В начале удаляется вся ржавчина и лишние включения на поверхности изделия. При наличии кромок свыше 4 мм мастер осуществляет их разделку напильником, что обеспечит эффективное проплавлением детали. Если изделие имеет тонкие размеры, необходимо плотно сдвинуть два края заготовки. По ГОСТу 10052-75 для нержавейки подходят ОЗЛ-8, ЦЛ-11, марки УОНИ. При наличии информации о марке металла по ГОСТу можно подобрать требуемый расходный материал.

Ход действий:

1. Заготовки с шириной более 7 мм, необходимо нагреть до 150 °С.
2. После подготовки готовый инструмент подносится и легко ударяется по месту будущего шва несколько раз. Таким образом сварщик активизирует электрическую дугу.
3. Дальнейшая операция проходит под воздействием эффекта короткой дуги. Сварщик медленно проходит весь участок шва вдоль линии с плавными зигзагообразными движениями.
4. В конце требуется сделать замок для предотвращения швов.
5. После остывания можно снять шлак и места сварки и произвести последующую полировку шва.

Для создания шва необходимы электроды коррозионностойкого и жароустойчивого вида. К таким электродам можно отнести ОЗЛ-6 с характерной жаростойкостью. Также выгодны прутки АНО-27 для сварки необходимых конструкций и деталей. Шов отлично противодействует низким температурам.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Виды

Надежность соединения электрической проводки зависит от площади контакта. Чем больше зона соприкосновения, тем выше будет качество контакта. Выбирая клещи, всегда нужно учитывать параметры сечение провода. Инструменты для обжима наконечников имеют аналогичные параметры действия, принципы функционирования.

Важно! Обжим электрокабеля осуществляется за счет скрепления концов проводков в результате укладки в опрессовочную втулку. С применением инструмента можно обрабатывать:

С применением инструмента можно обрабатывать:

• кольцевые, вилочные, штыревые наконечники;
• плоские, штекерные разъемы;
• соединительные гильзы, разветвители.

Наличие расходников (наконечники, втулки) обязательно, их заказывают отдельно. Такие вложения всегда окупаются за счет повышения скорости, совершенствования качества производимых работ.

Мастер выполняет работы с применением габаритных пресс-клещей

Безусловно, использование инструмента подразумевает наличие расходников (втулки/наконечники), которые придется покупать отдельно. Но такие затраты вполне окупаются со временем за счет оперативности и качества выполняемых работ. Механизмы гидравлического типа применяются в промышленности в целях опрессовки кабелей со значительным сечением. С конструктивной точки зрения они похожи на обычные плоскогубцы — нужно приложить усилие к рычагу, и тот приведет в движение губки обжима.

Диафрагменные

Диафрагменные модели позволяют выполнять обжим с 4 либо 6 разных сторон — в зависимости от механизма самой диафрагмы. Полный обхват втулки улучшает качество соединения, гарантирует оптимальную обжимную плотность. Также прибор автоматически подстраивается под втулочную толщину — нет потребности в замене матрицы.

Разные виды пресс-клещей и ящик с запчастями

Пассатижные

Самый распространенный механический профессиональный инструмент. Такие модели после зажатия рукоятей начинают сдавливать втулочную часть парой рабочих плоскостей. В отличие от плоскогубцев, у них на краях предусмотрены вырезы заданных форм, которые выполняют функции направляющих. Прибор оптимально подходит для обжима П-наконечников. Главное преимущество инструмента — его универсальность, воздействие можно осуществлять с любой нужной стороны.

Габаритный диапазон втулок небольшой, поэтому лучше будет запасти набор кримперов под наконечники. Аналогичное решение — кримперы, оснащаемые набором матриц съемного типа, которые крепят на кассеты. Чтобы выполнить замену, рабочую часть инструмента вставляют в кассетное отверстие и подтягивают на себя.

Электрические

Профессиональный автоматизированный инструмент, который, в отличие от механического, является намного более производительным. Хороший выбор для решения производственных задач.

Обжим двойного наконечника

Подключение к фазе нескольких проводов требует их подсоединения на один контакт. Например, устанавливая модульные автоматы, их соединяют между собой перемычками. В этом случае на один контакт автомата припадает два кабеля. Если их обжать одиночными наконечниками, то два штыря подсоединить к одному контакту автомата будет проблематично. Здесь удобно использовать НШВИ, предназначенный для двух проводов.

Сам процесс обжима похож на предыдущий вариант. Только внутрь широкого манжета вместо одного провода вставляют два.

Делать обжим двойного наконечника удобно кримпером. Эти пресс клещи подойдут для опрессовки и одиночной втулки. Обжим кримпером двойного наконечника делают матрицей на размер больше. Например, для сечения двойного наконечника 4 мм2 подойдет матрица сечением 6 мм2.

Случается, что под рукой во время монтажа не оказалось конструкции двойного типа. Как выход из сложившейся ситуации, можно использовать одиночную втулку большего диаметра. Главное, чтобы внутрь поместились два провода.

Перед тем как установить наконечник штыревой втулочный изолированный НШВИ надо помнить, что производитель данной электротехнической продукции в инструкции указывает соотношение сечения гильз и жил проводов. Все эти параметры при монтаже надо соблюдать. Вконтакте

Основные типы клещей

Кримпер для обжима наконечников

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

Клещи обжимные

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников.

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции.
