Как выбрать швеллер – какие бывают размеры изделий

15.02.2019 Как правильно выбрать размер и вес профиля, а также подобрать оптимальное количество швеллеров для заказа? Этот вопрос является насущным для любого заказчика. Какие размеры вообще есть и где они регламентируются? – ответы на все это вы найдете в статье, описывающей:

с помощью какого спецоборудования производятся швеллеры; какие нормативные документы описывают необходимые параметры; где можно ознакомиться с развернутыми таблицами, содержащими все типоразмеры и другие особенности изделий; возможен ли выпуск швеллеров по индивидуальному заказу; как по маркировке определить основные характеристики материала; и многое другое.
Внимание: высота швеллера при маркировке указывается в сантиметрах, а в табличных данных она может быть указана в миллиметрах. Это важно знать, чтобы не возникло недоразумений.
Также в статье указывается, как правильно рассчитать количество швеллеров, исходя из их веса. Это нужно для того, чтобы совершить оптимальный заказ и не нести лишних затрат.

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер стальной – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется cоответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

• «П» – указывает на параллельность;
• «У» – обозначает наличие уклона на гранях;
• «Э» – свидетельствует об экономичности;
• «Л» – подразумевает лёгкость;
• «С» – говорит о специальном назначении профиля.

Полезный совет! Числовой показатель возле буквы указывает на размер изделия, он соответствует высоте, приведенной в таблице ГОСТа. Следует учесть, что обычно швеллеры маркируются числовыми значениями в сантиметрах, а их высота в таблице указана в миллиметрах. Наглядно это выглядит таким образом: швеллер 8, вес швеллера 12 или размеры швеллера 16П.

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

• h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
• b – указывает на ширину полок;
• S – показатель толщины главной стенки;
• R – определяет радиус закруглённой внутренней части полочки;
• t – указывает на толщину полок;
• r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката. Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек.

Классификация швеллеров

Рассматривая различные виды швеллеров, следует отметить, что при их изготовлении могут применяться различные материалы: углеродистая, низколегированная, качественная холоднокатаная стали.

По способу изготовления выделяют следующие виды:

1. горячекатаный;
2. специальные;
3. равнополочный;
4. неравнополочный.

Типы швеллеров

Швеллер специальный обладает необычной формой и может применяться в самых различных отраслях промышленности, к примеру, в машиностроении. Также есть швеллер усиленный, рассчитанный на высокую нагрузку. Бюджетным предложением назовем вариант с обычной прочностью.

Все типы швеллеров классифицируются по форме конструкции:

1. т-образный;
2. н-образный;
3. квадратная или прямоугольная форма основания.

Вес швеллера, таблица указывается в справочной документации, также может варьировать в достаточно большом диапазоне. Не стоит забывать о том, что масса строительного швеллера учитывается при проведении расчетов на момент проектирования сооружения или конструкции. Она зависит не только от размеров материала, но и удельной плотности применяемой стали при изготовлении.

Определение веса и цены швеллера за метр: таблица размеров, стоимость профилей

Сложные расчеты удельной массы, кроме математических умений, требуют еще и актуализации школьного курса физики и геометрии. Поэтому лучше воспользоваться готовыми вычислениями, приведенными в специальных таблицах, или применить онлайн-калькулятор. Для этого достаточно ввести необходимые данные и получить точный результат. Стоимость швеллеров определяется в соответствии с погонными метрами. На формирование цены влияет высота профиля, определяющая номер изделия, а также марка стали, из которой изготовлена продукция. Например, швеллер, произведенный из низколегированной стали, будет стоить на порядок дороже, чем аналогичная продукция из углеродистой стали. Это связано с тем, что первый тип сырья имеет повышенные прочностные характеристики.

Действующие на сегодня средние цены на швеллеры на российском рынке металлопроката приведены в таблице:

Номер швеллера	Масса погонного метра, кг	Длина в тонне, м	Цена за погонный метр, руб.
5	4,8	207	200
6,5	5,9	169	240
8	7,1	142	265
10	8,6	115	350
12	10,4	97	420
14	12,3	82	480
16	14,2	71	520
18	16,3	60	600
20	18,4	55	760
22	21,0	48	870
24	24,0	42	1020
27	27,7	35	1150
30	31,8	32	1400
40	48,3	21	4250

Выше приведена общая таблица. Для того чтобы иметь представление о каждом типе швеллера, его индивидуальных особенностях, размерах и характеристиках, стоит более детально познакомиться с каждым из видов. Ниже в качестве примера рассмотрим наиболее ходовые типы и размеры швеллеров, имеющих высокий спрос и широкое применение.

Рекомендации по выбору

При выборе следует учитывать параметры строительного швеллера, а также тип используемого металла при изготовлении. К другим рекомендациям отнесем нижеприведенные моменты:

1. Следует приобретать материал только у проверенного производителя, который соблюдает установленные стандарты в ГОСТ.
2. Поверхность материала не должна иметь каких-либо дефектов.
3. Незначительная коррозия на поверхности допускается. Однако стоит учитывать, что при использовании материала придется ее удалить и покрыть поверхность защитным веществом.
4. С увеличением размеров увеличивается и объем используемого материала, а также его вес.

Размеры швеллер может иметь самые различные. Применяя маркировку и специальные таблицы можно определить основные характеристики материала. Сортамент предоставляет просто огромный выбор рассматриваемого строительного материала.

Характеристики швеллера 10: размеры, вес, стоимость

Ассортимент швеллера 10, как довольно популярной металлопрокатной продукции, достаточно широк. Характеристики его сортов и видов регламентирует ГОСТ №8240, разработанный еще в 1989 году. К числу свойств изделий относят параметры полок и стенки, в частности их высоту и ширину, а также в учет берутся радиусы закруглений у швеллеров с пометкой 10У.

Швеллер 10 имеет три подтипа с соответствующей маркировкой:

• У – профиль, в котором внутренние полки выполнены с уклоном;
• П – швеллер, где грани полочек имеют параллельное расположение;
• Э – экономичные изделия с параллельным размещением полок.

Полезный совет! Каждый тип швеллера имеет свое обозначение, например, 10П, 10У или 10Э. Соответствующие значения содержит отдельная таблица. Несмотря на одинаковые числовые данные, это разные виды продукции.

Самым используемым в различных отраслях является, благодаря своим размерам, швеллер 10П. Его широко применяют в индивидуальном строительстве для сооружения несущих конструкций. Число 10 в маркировке, собственно, и указывает на его высоту, равную 100 мм, а буква П – на тип профиля, при этом подчеркивая параллельное расположение полок. Данная разновидность швеллера имеет следующие параметры:

• ширина равна 46 мм;
• толщина стенки – 4,5 мм;
• толщина полки – 7,6 мм;
• радиус кривизны – 7 мм;
• радиус закругления на кромке полочки – 4 мм.

Для определения веса швеллера 10 необходимо знать площадь поперечного сечения. Этот показатель соответствует 10,9 см². Швеллер данного типа производится длиной от 4 до 12 м. Более длинные изделия выполняются под заказ. Вес 1 метра швеллера 10 при показателях плотности стали 7,85 г/см³, согласно расчетам, составляет 8,59 кг. Погрешность в указанных значениях массы может составлять 3-5%. Средняя цена швеллера 10 за метр – 356 рублей.

Швеллер с параллельными гранями полок

Полка швеллера может быть расположена под прямым углом относительно основания. Встречается швеллер с параллельными гранями полок довольно часто, так как он прост в производстве. Особенностями назовем следующие моменты:

1. Грани расположены параллельно.
2. Радиус закругления есть, но он значительно ниже, чем у варианта с параллельным расположением граней.

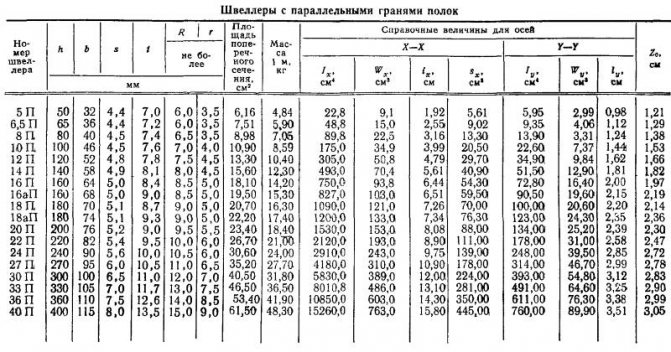

Сортамент швеллеров с параллельными гранями полок

Строительные швеллеры с параллельными гранями полок могут быть обычной или высокой точности.

Основные параметры швеллера 12: размеры, вес и стоимость

Металлическое изделие под названием швеллер 12 с параллельными полками имеет толщину тела 7,8 мм, стенок – 4,8 мм. Производят такую продукцию длиной от 2 до 12 м. Под заказ могут быть изготовлены более длинные экземпляры. Популярность данного вида профиля обусловлена его положительными качествами, заключенными в оптимальном соотношении массы, прочности и сравнительно небольшой стоимости.

Профили из низколегированной стали подлежат эксплуатации при высоких температурах и в условиях повышенного воздействия химических веществ. Также изделия отлично противостоят сжатию и изгибу, но в то же время плохо сопротивляются кручению.

Вес 1 метра швеллера 12 можно узнать, воспользовавшись приведенной выше таблицей или применив онлайн-калькулятор. Именно от этого параметра зависит цена изделия. Согласно данным таблицы вес швеллера 12 за 1 метр составляет 10,4 кг.

Как и швеллеры иных размеров, этот вид изделия имеет дополнительную маркировку с различными характеристиками. Наиболее популярным является швеллер 12П, обладающий параллельными полочками с гранями без уклона.

Размеры швеллера 12П приведены ниже:

• ширина – 52 мм;
• вес погонного метра – 10,40 кг;
• протяженность в тонне – 95,94 м.

Швеллер с отметкой 12 имеет и другие серии. Например, 12Л – это изделие металлопроката габаритами 120х30 мм, характеризующееся наклоненными полками. Вес 1 м такого профиля равен 5,02 кг, а метраж в 1 тонне составляет 199 м.

Полезный совет! Маркировка швеллера 12С обозначает его специальное назначение, 12Э – экономную серию изделий с полками без наклона. Их размер стандартный – 120х52 мм, а вес немного ниже – 10,24 кг. Соответственно, в тонне материала содержится почти 97 м.

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

• с уклоном граней внутри;
• с гранями полок, расположенными параллельно;
• экономичные модели с параллельными гранями;
• легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Полезный совет! Учитывая, что в таблицах ГОСТа указываются размеры в миллиметрах, часто можно встретить маркировку вида швеллер 120, хотя данный показатель указывает на п-образный металлопрокат с маркировкой 12П или 12У.

Швеллер 10П имеет следующие характеристики:

• вес погонного метра равен 8,59 кг;
• в 1 тонне помещается 116,4 м швеллера;
• высота профиля соответствует его главному размеру и равна 100 мм;
• ширина швеллера – 46 мм;
• стенки профиля имеют толщину 4,5 мм;
• толщина полок швеллера достигает 7 мм.

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

• вес погонного метра равен 10,40 кг;
• в 1 тонне помещается 96,15 м швеллера;
• высота изделия – 120 мм;
• ширина швеллера – 52 мм;
• стенки профиля имеют толщину 4,8 мм;
• толщина полок швеллера не должна превышать 7,8 мм.

Вариации швеллера 14: размеры, масса, сфера применения

П-образная продукция с маркировкой 14, благодаря своим высоким прочностным характеристикам, широко используется в укреплениях железобетонных изделий, применяется для армирования металлоконструкций, а также в различных строительных и реставрационных работах. Данный тип изделия имеет свои серии:

1. 14П – это швеллер, произведенный горячекатаным способом, имеющий общее назначение. Его производят согласно ГОСТ 8240-97.
2. 14У – это профиль специального назначения, который широко используют в машиностроении.
3. Стальной гнутый швеллер с равными полками выпускают посредством специализированных станков.
4. Гнутый профиль из стали с неравными полками производят на профилегибочном оборудовании.

Швеллер 14, как и другие виды металлопроката, может быть как с параллельными полочками (маркировка «П»), так и с наклонными – марка «У». Для обеих серий существуют общие характеристики:

• высота – 140 мм;
• ширина – 58 мм;
• толщина полочки – 8,1 мм;
• толщина стенки – 4,9 мм;
• вес 1 метра швеллера 14 – 12,3 кг;
• в 1 тонне насчитывается 81,3 м изделия.

Необходимо отметить, что вес швеллера 14 строго регламентируется требованиями определенного ГОСТа. Максимальная погрешность не может превышать 4,5% от массы всей приобретаемой продукции. Швеллеры данного типа выпускают длиной от 2 до 12 м. Стоимость продукции зависит от серии.

Гнутый швеллер

Гнутый швеллер, размеры которого могут варьироваться в большом диапазоне, делится на две основные категории:

1. равнополочный;
2. неравнополочный.

Вес швеллера гнутого типа можно определить по таблице.

Равнополочный вариант исполнения изготавливается при применении трубных станков. В качестве основы может использоваться углеродистая сталь высокого или обыкновенного качества. Для изготовления второго типа рассматриваемого материала применяется профилегибочные санки. Довольно часто при маркировке указываются цифры, которые определяют расстояние между полками.

Особенности швеллера 16: размеры, вес и стоимость

Швеллер 16 широко используют для укрепления крупногабаритных конструкций, таких как мосты, опоры, а также при заливке фундамента высокоэтажных домов. Технические особенности специальной серии металлопроката предусматривают его применение в машиностроении, вагоностроении и судостроении.

Главная особенность состоит в уклоне граней в середине изделий, что дает повышенную прочность на изгиб и устойчивость при кручении. Данный сорт продукции имеет три серии:

• 16П – используют в монтажных работах благодаря легкости установки;
• 16У – отличается устойчивостью к вертикальным нагрузкам, что предполагает его применение в зонах с повышенной сейсмической активностью;
• 16Л – благодаря небольшому весу употребляется для возведения монолитных конструкций и в судостроении.

Все изделия соответствуют конкретному ГОСТу:

• 8240-97 – горячекатаные швеллеры;
• 8278-83 – холодногнутые швеллеры с равными полочками;
• 8281-80 – гнутые с неравными полками.

Стандартные размеры швеллера 16 соответствуют таким значениям:

• высота – 160 мм;
• ширина полок – 64 мм;
• толщина стенки – 5 мм;
• толщина полочки – 8,4 мм.

Вес швеллера 16 соответствует значению 14,2 кг. В одной тонне насчитывается около 70 м проката. Эти показатели прямо пропорционально влияют на ценообразование стального профиля. Например, средняя цена швеллера 16 за метр составляет 520 рублей. Продукцию выпускают длиной от 2 до 12 м.

Полезный совет! Длина изделия влияет на удобство его транспортировки. Именно поэтому не практикуется производство швеллеров свыше 12 м. В то же время именно эта длина наиболее ходовая, как раз под нее рассчитаны специальные автоплатформы.

Область применения

Основным показателем, который характеризует строительный швеллер, можно считать высокую осевую прочность на изгиб. Кроме этого, швеллер уголок имеет относительно невысокую массу и высокий показатель прочности. Эти качества определили широкое распространение строительного материала в самых различных сферах:

1. Автомобилестроение. При создании грузовых автомобилей довольно часто применяется рассматриваемый материал для усиления несущей конструкции.
2. Производственные площадки по выпуску рам и переносных несущих конструкций.
3. При строительстве сооружения для получения каркаса, пандусов или перекрытий.Балка хорошо справляется с возникающей поперечной или осевой нагрузкой, может существенно повысить прочность перекрытий.
4. При создании перекрытий больших пролетов, создании стен.
5. В качестве элемента, усиливающего бетонную конструкцию.

Рассматриваемый материал характеризуется тем, что отлично справляется с осевыми и несущими нагрузками, при применении определенных сплавов он не реагирует на воздействие окружающей среды и имеет относительно небольшой вес.

Вес, цена, размеры швеллера 20: все необходимые сведения о профиле

Швеллер 20 относится к разряду универсальных изделий из металлопроката, произведенных из стали горячекатаным способом. Его применяют практически во всех отраслях – не только при строительстве несущих конструкций, но и для возведения мостов, в автомобильной и вагонной промышленностях, а также в тяжелом машиностроении. Производство изделий регламентируется несколькими ГОСТами, согласно которым установлены технические характеристики и допустимые отклонения от нормы.

Швеллер 20 имеет три основных типа, которые соответствуют определенным требованиям Госстандарта:

• общего применения и специального предназначения – ГОСТ 8240-97;
• специальные для автомобилестроения – ГОСТ 19425-74;
• специальные для вагоностроения – ГОСТ 5267.1-90.

Для всех этих типов проката характерны общие параметры, такие как высота, ширина полок и вес швеллера 20. Следует отметить, что профиль может быть как равнополочным, так и с наклоненными гранями полок. Размерные характеристики профиля 20 следующие:

• высота – 200 мм;
• ширина полки – 76 мм;
• толщина стенок – 52 мм;
• толщина полочки – 9 мм.

Масса разных типов швеллера может немного отличаться. Например, у швеллера 20П вес 1 метра равен 18,4 кг. Серия П швеллера 20 наиболее востребована на строительном рынке. Его используют как для сооружения каркасов, так и для строительства мостов, создания крупных станков, а также в других целях. Согласно ГОСТ 8240-89 для горячекатаных и ГОСТ 8278-83 для гнутых швеллеров профили изготавливают длиной от 4 до 12 м.

Гост – основные положения

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :

• Мощных стержневых конструкциях Мосты
• Большепролетные фермы

Колонны

Связи и кровельные прогоны

Рамы (автомобильная промышленность)

Поддерживающие консоли

Лестницы

Временные проходы (мостики)

Стяжки в шпунтовых ограждениях

Пандусы

Продукция делится на следующие серии:

• У – швеллер с полками, внутренние грани под уклоном,
• С – спец, грани с уклоном,
• П – грани полок параллельны,
• Э – экономичные, параллельные грани,
• Л – легкие, параллельные.

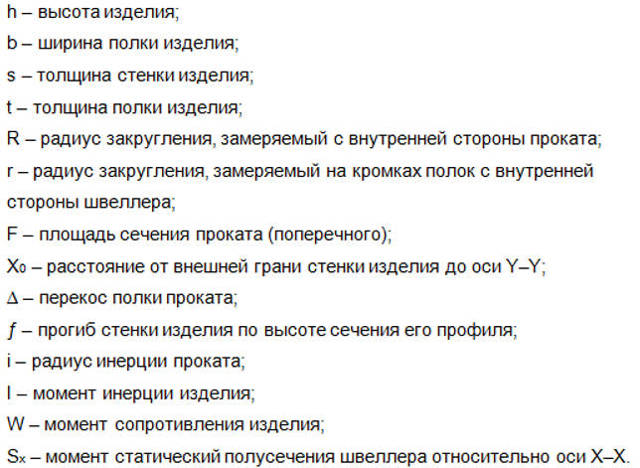

Для чертежей и всех нижеприведенных таблиц верны следующие условные обозначения:

Швеллер размеры

Швеллеры г/к стальные горячекатаные это прокат П или У — образного сечения. Швеллеры г/к делятся на 3 вида: швеллер горячекатаный с уклоном внутренних полок, с параллельными гранями полок и швеллер гнутый холоднокатаный. Швеллер горячекатаный производится двух видов точности: повышенной точности-Б и обычной точности-В.

Виды и марки швеллеров завися от марки стали, из которых они изготовлены что определяет их назначение и размеры. Швеллеры изготовляют длиной от 4 до 12 м и высотой от 5 до 40 мм.

Швеллер широко используется при строительстве сооружений, а также в качестве каркаса и перегородок, так как их размер позволяет создавать конструкции различных видов.

• Швеллеры из углеродистой и низколегированной стали. обозначением П — с параллельными полками и обозначением У — с уклоном внутренних гранейизготавливаются по ГОСТу 8240.
• Швеллеры специальные для вагоностроения. обозначение В — для вагоностроения изготавливаются по ГОСТу 5267.
• Швеллеры специальные для тракторов. обозначение Т — для тракторов изготавливаются по ГОСТу 5420

Длины

Швеллер по ГОСТ 8240-97 производится длиной от 2 до 12 метров. При необходимости получения более длинных изделий, они дополнительно согласовываются с производителем.

Длины швеллера делятся на:

• Мерная – конкретное значение, указанное заранее,
• Немерная – любая длина, соответствующая ГОСТу, либо не меньшая указанной ранее,
• Ограниченная пределами немерной,
• Кратная мерной – при условии указания меры и кратности,
• Мерная с частью немерной – немерная часть не должна превышать 5% к общей массе партии,
• Кратная мерной с частью немерной – аналогично предыдущему пункту.

Форма изделия и допуски

Швеллер стальной горячекатаный по ГОСТ 8240-97 производится следующих форм.

Допускаются отклонения в ряде параметров. Их значения установлены в таблице:

Дополнения

• Контроль отклонений по параметру s для серий П и У отсутствует.
• Параметр ƒ для серии Л не должен превышать 0.15*s.
• Замер данного параметра производится согласно вышестоящему рисунку.
• Отклонения параметра t в положительную сторону ограничены предельной погрешностью по массе.

Точность параметров швеллера 8240-

Перекос полок

Согласно значению перекоса полок ∆ (∆’), замеренному как указано на рисунке выше, изделия делятся на три категории точности. Допустимые ГОСТом значения указаны в следующей таблице:

Длина

Отклонения регулируются исключительно для мерной и кратной длин. Их значения должны быть не более:

• 40 миллиметров для 2-8 метрового швеллера,
• (40+5*(L-8)) миллиметров, но не более 100 миллиметров, если длина изделия превышает 8 метров. В данном случае переменная L является показателем длины швеллера, выраженной в метрах.

Притупление углов

Существуют установленные требования погрешностей притупления углов между стенкой и полками. Для швеллеров до №20 значение погрешности принимается равным 2,5 миллиметра, для последующих номеров – 3,5.

Дополнительные стандарты

Для производства металлопроката, в том числе и швеллера, по ГОСТ 8240-97 необходимы дополнительные документы, устанавливающие значения характеристик и технических условий.

Как мы уже отмечали, швеллеры данного ГОСТа распространены крайне широко, поэтому в дополнение к ним необходимо использование дополнительных стандартов:

• ГОСТ 535-2005 – для изделий из стандартной углеродистой стали.
• ГОСТ 27772 – для металлопроката строительных конструкций.
• ГОСТ 19281 – для изделий высокой прочности из нелегированных и низколегированных сталей.
• ГОСТ 6713-91 и Р 55374 – для швеллеров, использующихся при возведении мостов.
• ГОСТ 5521-93 и Р 52927-2008 – для металлопроката, используемого для морских и речных сооружений.

Классификация швеллеров

№ п/п	Наименование швеллеров	Описание
1	Катаные по ГОСТ 8240-97, ДСТУ 3436-96
Швеллер стальной
1.1	Швеллер. Серия У	Швеллер с уклоном внутренних греней полок. Серия У.
1.2	Швеллер. Серия П	Швеллер с параллельными гранями полок — серия П.
1.3	Швеллер. Серия Э	Швеллер экономичный с параллельными гранями полок — серия Э.
1.4	Швеллер. Серия Л	Швеллер легкий с параллельными гранями полок — серия Л.
1.5	Швеллер. Серия C	Швеллер с уклоном внутренних греней полок — серия С.
Швеллер по ТУ завода-изготовителя
1.6	Швеллер по ТУ
Швеллер срециальный
1.7	Швеллер. Серия C	Швеллер с уклоном внутренних греней полок — серия С.
Швеллер срециальный для тракторов и вагоностроения
1.8	Швеллер	Швеллер срециальный для тракторов и вагоностроения
2	Гнутые
2.1	Швеллер по ГОСТ 8278-83	Швеллер. Гнутый равнополочный
2.2	Швеллер по ГОСТ 8281-80	Швеллер. Гнутый неравнополочный

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости.

Цена

Цена изделия определяется на основании серии (У, П, а, Э, Л), типа исходного материала для производства, длины, веса, способа доставки. Окончательная сумма зависит от количества балок в тонне и остатка (балка меньшей длины). Самый дорогой вид проката – серия «а», т.к. он прочный и универсальный.

При заказе большого объема материала можно приобрести его по более выгодной цене. В среднем стоимость швеллера 16 составляет за тонну:

• 16П длиной 9 м – 27,68 тыс. руб.;
• 16П длиной 12 м – 25,55 тыс. руб.;
• 16У длиной 9 м – 24,4 тыс. руб.;
• 16У длиной 12 м – 23,4 тыс. руб.

Один метр горячекатаного швеллера стоит порядка 615 руб. при заказе балки длиной 12 м.

Вернуться к содержанию

Сортамент швеллеров: двутавр и другие формы металлопроката

Разбирая тему сортамента металлопроката, следует упомянуть о такой его разновидности, как швеллер двутавр. Собственно, форма продукции не соответствует общей характеристике изделий, имеющих п-образную форму, так как этот профиль имеет вид двутавровой балки. В сечении изделие по форме напоминает букву «Н». Фото швеллера двутавр наглядно демонстрирует его отличие от обыкновенного профиля.

Такие изделия очень популярны в разных сферах строительства, так как их использование позволяет значительно снизить вес и нагрузку на конструкцию. Кроме этого, н-образная балка обладает высокой прочностью. Двутавры, как и обыкновенные швеллеры, производят горячекатаным или сварным способом. Методика гнутья в данном случае неприменима. Сварку используют в изготовлении больших деталей или с учетом индивидуальных особенностей стройки.

Для производства стальных балок применяют низколегированную (С255) или углеродистую сталь С345 (09Г2С). Их изготавливают путем горячего либо холодного проката, а сварку балок выполняют с использованием специального сварного оборудования. Контроль прочности продукции осуществляют с применением ультразвука.

Производство металлопрокатных н-образных балок происходит согласно специальному ГОСТу. Госстандарт различает отдельные типы балок. Основная классификация –разделение изделий на горячекатаные и специальные. Первый вид представляет собой двутавры с наклонными гранями полок. Они регламентированы ГОСТ 8239, где предусмотрен угол наклона с предельными значениями 6-12%.

Другой вид швеллеров характеризуется параллельными гранями полочек, их изготавливают согласно ГОСТ 26020. Высота таких изделий колеблется от 100 до 1000 мм, а ширина полочек может варьировать от 55 до 400 мм. Такие н-образные балки разделяют на нормальные, колонные или изделия с широкими полками.

Сортамент металлопроката: популярные виды продукции и алгоритмы расчета веса (прочитать подробнее)

Выбирая материал для строительства, важно учитывать стандартные типоразмеры, которые подразумевают сортамент металлопрокатной продукции. Опираясь на требования Госстандарта, процесс проектирования значительно упрощается, так как благодаря проведению расчетов можно определить точное количество необходимых швеллеров, рассчитать допустимую нагрузку и сэкономить на приобретении лишних материалов.

Как различаются швеллеры по ГОСТ и где их используют

• Ассортимент сортов горячекатаного швеллера прописан в ГОСТ 8240-97. Там указано, что бывают изделия общего или спецназначения. Они составляют не более 400 мм в высоту и 115 мм в ширину.
• ГОСТ 8240-89 – это официальный норматив, который регулирует ассортимент сортов горячекатаных изделий, если внутренние грани полок расположены с уклоном. Еще он прописывает характеристики швеллеров, где грани полок параллельны. Документ приводит таблицу, где указана масса, отображен размер (габаритный и поперечного сечения). Государственный стандарт указывает, какие могут быть отклонения по разным характеристикам.
• ГОСТ 11474-76 прописывает сортамент гнутых швеллеров. Его тоже нужно учитывать при производстве данных конструкций.
• ГОСТ 8278-83, 8281-80 – документы, отображающие вес и размеры гнутых швеллеров. Соответствие приведенным там требованиям важно для конечного потребителя – оно гарантирует высокую износостойкость конструкции.

Гнутый швеллер – это износостойкая альтернатива кирпичу или древесине. Из него производят каркас несущей конструкции, ограду или перекрытие. Ему свойственна гибкость и прочность. Он легко поддается свариванию. Использование такого продукта сокращает строительные расходы на треть. Его применяют и там, где от характеристик несущей конструкции зависит многое. Размеры могут серьезно отличаться. Вес и габариты прописаны в государственных стандартах. Его производят на профилегибочном стане, используя горяче- или холоднокатаную сталь. Можно использовать еще конструкционный или низколегированный железный сплав.

Таблица швеллеров, представленная в документе, содержит информацию по размерам поперченного сечения, номинальным габаритам, массе 1 м.

Швеллеры с уклоном внутренних граней полок

Номер швеллера	h	b	s	t	R	r	Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные значения для осей							zо, см
					не более				X — X				Y — Y
									Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
	мм
5	50	32	4,4	7,0	6,0	2,5	6,16	4,84	22,8	9,1	1,92	5,59	5,61	2,75	0,95	1,16
6,5	65	36	4,4	7,2	6,0	2,5	7,51	5,90	48,6	15,0	2,54	9,00	8,70	3,68	1,08	1,24
8	80	40	4,5	7,4	6,5	2,5	8,98	7,05	89,4	22,4	3,16	23,30	12,80	4,75	1,19	1,31
10	100	46	4,5	7,6	7,0	3,0	10,90	8,59	174,0	34,8	3,99	20,40	20,40	6,46	1,37	1,44
12	120	52	4,8	7,8	7,5	3,0	13,30	10,40	304,0	50,6	4,78	29,60	31,20	8,52	1,53	1,54
14	140	58	4,9	8,1	8,0	3,0	15,60	12,30	491,0	70,2	5,60	40,80	45,40	11,00	1,70	1,67
16	160	64	5,0	8,4	8,5	3,5	18,10	14,20	747,0	93,4	6,42	54,10	63,30	13,80	1,87	1,80
16a	160	68	5,0	9,0	8,5	3,5	19,50	15,30	823,0	103,0	6,49	59,40	78,80	16,40	2,01	2,00
18	180	70	5,1	8,7	9,0	3,5	20,70	16,30	1090,0	121,0	7,24	69,80	86,00	17,00	2,04	1,94
18a	180	74	5,1	9,3	9,0	3,5	22,20	17,40	1190,0	132,0	7,32	76,10	105,00	20,00	2,18	2,13
20	200	76	5,2	9,0	9,5	4,0	23,40	18,40	1520,0	152,0	8,07	87,80	113,00	20,50	2,20	2,07
22	220	82	5,4	9,5	10,0	4,0	26,70	21,00	2110,0	192,0	8,89	110,00	151,00	25,10	2,37	2,21
24	240	90	5,6	10,0	10,5	4,0	30,60	24,00	2900,0	242,0	9,73	139,00	208,00	31,60	2,60	2,42
27	270	95	6,0	10,5	11,0	4,5	35,20	27,70	4160,0	308,0	10,90	178,00	262,00	37,30	2,73	2,47
30	300	100	6,5	11,0	12,0	5,0	40,50	31,80	5810,0	387,0	12,00	224,00	327,00	43,60	2,84	2,52
33	330	105	7,0	11,7	13,0	5,0	46,50	36,50	7980,0	484,0	13,10	281,00	410,00	51,80	2,97	2,59
36	360	110	7,5	12,6	14,0	6,0	53,40	41,90	10820,0	601,0	14,20	350,00	513,00	61,70	3,10	2,68
40	400	115	8,0	13,5	15,0	6,0	61,50	48,30	15220,0	761,0	15,70	444,00	642,00	73,40	3,23	2,75

Швеллеры с параллельными гранями полок

Номер швеллера	h	b	s	t	R	r	Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные значения для осей							zо, см
					не более				X — X				Y — Y
									Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
	мм
5П	50	32	4,4	7,0	6,0	3,5	6,16	4,84	22,8	9,1	1,92	5,61	5,95	2,99	0,98	1,21
6,5 П	65	36	4,4	7,2	6,0	3,5	7,51	5,90	48,8	15,0	2,55	9,02	9,35	4,06	1,12	1,29
8 П	80	40	4,5	7,4	6,5	3,5	8,98	7,05	89,8	22,5	3,16	13,30	13,90	3,31	1,24	1,38
10 П	100	46	4,5	7,6	7,0	4,0	10,90	8,59	175,0	34,9	3,99	20,50	22,60	7,37	1,44	1,53
12 П	120	52	4,8	7,8	7,5	4,5	13,30	10,40	305,0	50,8	4,79	29,70	34,90	9,84	1,62	1,66
14 П	140	58	4,9	8,1	8,0	4,5	15,60	12,30	493,0	70,4	5,61	40,90	51,50	12,90	1,81	182
16 П	160	64	5,0	8,4	8,5	5,0	18,10	14,20	750,0	93,8	6,44	54,30	72,80	16,40	2,00	1,97
16аП	160	68	5,0	9,0	8,5	5,0	19,50	15,30	827,0	103,0	6,51	59,50	90,50	19,60	2,15	2,19
18 П	180	70	5,1	8,7	9,0	5,0	20,70	16,30	1090,0	121,0	7,26	70,00	100,00	20,60	2,20	2,14
18аП	180	74	5,1	9,3	9,0	5,0	22,20	17,40	1200,0	133,0	7,34	76,30	123,00	24,30	2,35	2,36
20 П	200	76	5,2	9,0	9,5	5,5	23,40	18,40	1530,0	153,0	8,08	88,00	134,00	25,20	2,39	2,30
22 П	220	82	5,4	9,5	10,0	6,0	26,70	21,00	2120,0	193,0	8,90	111,00	178,00	31,00	2,58	2,47
24 П	240	90	5,6	10,0	10,5	6,0	30,60	24,00	2910,0	243,0	9,75	139,00	248,00	39,50	2,85	2,72
27 П	270	95	6,0	10,5	11,0	6,5	35,20	27,70	4180,0	310,0	10,90	178,00	314,00	46,70	2,99	2,78
30 П	300	100	6,5	11,0	12,0	7,0	40,50	31,80	5830,0	389,0	12,00	224,00	393,00	54,80	3,12	2,83
33 П	330	105	7,0	11,7	13,0	7,5	46,50	36,50	8010,8	486,0	13,10	281,00	491,00	64,60	3,25	2,90
36 П	360	110	7,5	12,6	14,0	8,5	53,40	41,90	10850,0	603,0	14,30	350,00	611,00	76,30	3,38	2,99
40 П	400	115	8,0	13,5	15,0	9,0	61,50	48,30	15260,0	763,0	15,80	445,00	760,00	89,90	3,51	3,05
Примечания к табл. 1 и 2: 1. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3 2. Значения радиусов закругления, уклона внутренних полок, толщины полок, указанные на черт. 1 и 2 ив табл. 1 и 2, на профиле не контролируются и приведены для построения калибров. 3. В таблицах используют обозначения: I — момент инерции; W — момент сопротивления; i — радиус инерции; s — статический момент полусечения.

Согласно данному ГОСТу, швеллер горячекатаный должен удовлетворять требованиям по предельным отклонениям, длине.

Гнутый швеллер, размеры, вес которого можно посмотреть в таблице, представленной ниже, производят на профилегибочных станах и из горячекатаных, и из холоднокатаных сталей обычного качества. Могут быть использованы углеродистые стали конструкционные, низколегированные.

Размеры и вес швеллера стального гнутого равнополочного (ГОСТ 8247-83)

Размер, мм			Вес, кг/м
h	b	s
25	26	2	1.09
25	30	2	1.22
28	27	2.5	1.42
30	25	3	1.61
30	30	2	1.3
32	20	2	1.03
32	25	2	1.17
32	32	2	1.39
38	95	2.5	4.3
40	20	2	1.14
40	20	3	1,61
40	30	2	1.45
40	40	3	2.55
43	40	2	1.97
45	25	3	1.96
50	30	2	1.61
50	40	2	1.95
50	50	2.5	2.77
60	30	3	2.55
60	40	3	3.04
60	50	3	3.50
60	60	3	3.99
80	40	3	3.51
80	60	3	4.46
80	80	3	5.40
80	100	6	12.14
100	50	3	4.47
100	60	3	4.93
100	80	3	5.87
100	100	3	6.79

Изготовление гнутого швеллера, размерами и весом соответствующего ГОСТу 8278-83 и ГОСТу 8281-80, крайне важно для потребителя. Важно и соблюдение требований по сортаменту, представленных в ГОСТе11474-76.

Преимущества разных видов швеллера

Применение швеллера в промышленности влечет за собой ряд выгод. В первую очередь это выгода экономическая. Высокий уровень прочности металлоизделий позволяет возводить конструкции облегченного типа, экономя на расходе материала, и не теряя при этом в эксплуатационных характеристиках.

Простая механическая обработка, несложный монтаж и удобная транспортировка также относятся к преимуществам швеллеров. Стоит отметить, что монтировать элементы легко даже на высоте, поскольку небольшая масса позволяет сразу подавать их наверх. Более того, монтажные работы можно проводить незамедлительно, минуя этап рихтовки и предварительной подгонки, так как детали имеют точные размеры.

Износостойкость материала, из которого изготовлены швеллеры, увеличивает эксплуатационный срок конструкции. Они устойчивы к воздействию влаги, механическим повреждениям, разным видам деформации. В целом слабые места, которые были бы подвержены разрушению, в таких элементах отсутствуют.

Разные виды П-образных изделий также имеют особенности. Среди преимуществ горячекатаного швеллера следует выделить:

• форма изделия, которая позволяет использовать его там, где требуется повышенная жесткость;
• устойчивость к значительной нагрузке, деформации, различным механическим повреждениям;
• способность противостоять коррозии.

Особенность горячекатаного швеллера, которая в ряде случаев будет недостатком, только одна — элементы плохо поддаются сварке. По этой причине сборные конструкции, в которых необходим данный вид соединения, необходимо изготавливать из холоднокатаных металлоизделий.

Гнутый швеллер, произведенный на профилегибочных станках из листовых металлических заготовок, получает преимущество уже на этапе изготовления. Благодаря особенностям процесса он может быть сделан любой формы за короткое время.

Основное преимущество гнутого профиля по сравнению с горячекатаным — это облегченный вес. Это снижает трудоемкость монтажа и значительно увеличивает сферу применения металлоизделия. Низкая масса швеллера позволяет возводить каркасы теплиц, каркасы временных сооружений, различные облегченные конструкции, которые, однако, требуют высоких показателей прочности и надежности.

Сортамент

В зависимости от способа производства изделия определяется длина проката. Горячекатаные элементы отпускают длиной 2-12 м, холодногнутые – 3-12 м (полученные путем непрерывной или поштучной гибки). Непрерывная гибка подразумевает использование цельной заготовки, а поштучная – отдельных элементов с необходимой длиной.

Фактический вес изделий может несколько отличаться от нормативного. Сталь, используемая для производства, имеет плотность 7850 кг/м3.

Вернуться к содержанию

Маркировка

Маркировка швеллера проводится с использованием букв и цифр:

1. П — марка швеллера с параллельным расположение полок друг относительно друга.
2. У–указывает на строительный материал с полками, расположенными под углом.
3. Л – обозначение варианта исполнения легкого типа с параллельным расположением полок.
4. С – изделия специального предназначения.
5. Э – экономичные варианты исполнения.

При расшифровке следует учитывать цифры, которые стоят перед буквой. Они предназначены для определения расстояния между боковыми частями.

На чертеже и в другой технической документации можно встретить дополнительные буквы в маркировке. Они предназначены для указания точности:

1. А – высокий.
2. Б – повышенный.
3. В – обычный.

Зарубежные производители могут применять иные стандарты по маркировке рассматриваемого строительного материала.

На момент изготовления сырье делится на несколько заготовок, длина которых может составлять от 4 до 12 метров в длину. После этого проводится деление на меньшие заготовки мерной, кратной мерной или немерной длины. При производстве может соблюдаться различная степень точности.

Источник
