Швеллер — горячекатаный фасонный прокат коробчатого П-образного сечения предназначенные для стальных конструкций, а также конструкций со сварными и другими соединениями. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м. Вес швеллера меняется от 4,79-61,5 кг за п.м.
Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :
- Мощных стержневых конструкциях Мосты
- Большепролетные фермы
Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование.
В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам.
При невозможности применения швеллера в строительных конструкциях можно прибегнуть к замене швеллера на двутавр, иди на другой аналог профиля.
Швеллеры применяются в мощных стержневых конструкциях (местах, большепролетных фермах и т.п.), а также в колонках, связях и кровельных прогонах.
Швеллер
Особенность данного сортамента швеллеров
Группировка информации
В каждой из таблиц выводиться только часть информации: по 10 строчек, между которыми можно переключаться с помощью кнопок, расположеных в правом нижнем углу каждой таблицы.
Фильтрация данных
В таблицах сортамента предусмотрена фильтрация данных, которая позволяет выводить только нужные строчки. Для этого достаточно в поиск ввести уникальное значение параметра швеллера, после чего таблица выдаст только его значения. Рекомендуется вводить значения моментов сопротивления или момента инерции, так как эти величины являются уникальными параметрами каждого швеллера.
Адаптивность сортамента
Все таблицы сортамента являются адаптивными и автоматически подстраиваются под любой размер экрана. Для мобильных устройств, обладающих небольшой шириной экрана, предусмотрена горизонтальная прокрутка: под каждой таблицей имеется специальный ползунок.
Маркировка
Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.

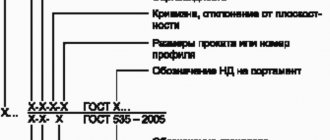

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).
Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.
Швеллеры стальные горячекатаные с уклоном внутренних граней полок по ГОСТ 8240-97
В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных с уклоном внутренних граней полок (серия У)
| № швеллера (серия У) | h [мм] | b [мм] | s [мм] | t [мм] | R [мм] | r [мм] | А [см2] | m [кг] | Ix [см4] | Wx [см3] | ix [см] | Sx [см3] | Iy [см4] | Wy [см3] | iy [см] | X0 [см] |
| 5У | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
| 6,5У | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 |
| 8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 13,30 | 12,80 | 4,75 | 1,19 | 1,31 |
| 10У | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 |
| 12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 |
| 14У | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 |
| 16У | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 | 6,42 | 54,10 | 63,30 | 13,80 | 1,87 | 1,80 |
| 16аУ | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,00 |
| 18У | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 |
| 18аУ | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 | 105,00 | 20,00 | 2,18 | 2,13 |
| 20У | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 | 113,00 | 20,50 | 2,20 | 2,07 |
| 22У | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 | 151,00 | 25,10 | 2,37 | 2,21 |
| 24У | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 | 208,00 | 31,60 | 2,60 | 2,42 |
| 27У | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 | 262,00 | 37,30 | 2,73 | 2,47 |
| 30У | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 | 327,00 | 43,60 | 2,84 | 2,52 |
| 33У | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 | 410,00 | 51,80 | 2,97 | 2,59 |
| 36У | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 | 513,00 | 61,70 | 3,10 | 2,68 |
| 40У | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 | 642,00 | 73,40 | 3,23 | 2,75 |
Геометрические показатели
Государственный стандарт регламентирует все размеры металлопрокатной продукции, согласно технологии выпуска. Главными параметрами считаются:
- толщина, высота стенки;
- прокатная длина;
- радиус внутреннего угла;
- радиус скругления полки;
- толщина, ширина полки.
Существует распределение и по уровню точности проката:
- маркировка «А» — высокая точность;
- «Б» — повышенная;
- «В» — обычная.
Швеллеры стальные горячекатаные с параллельными гранями полок по ГОСТ 8240-97
В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных с параллельными гранями полок (серия П)
| № швеллера (серия П) | h [мм] | b [мм] | s [мм] | t [мм] | R [мм] | r [мм] | А [см2] | m [кг] | Ix [см4] | Wx [см3] | ix [см] | Sx [см3] | Iy [см4] | Wy [см3] | iy [см] | X0 [см] |
| 5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
| 8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 5,31 | 1,24 | 1,38 |
| 10П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 |
| 12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 |
| 14П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 1,82 |
| 16П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 |
| 16аП | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 |
| 18П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,60 | 2,20 | 2,14 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 |
| 20П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 |
| 22П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 | 8,90 | 111,00 | 178,00 | 31,00 | 2,58 | 2,47 |
| 24П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 |
| 27П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 |
| 30П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 |
| 33П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,0 | 486,0 | 13,10 | 281,00 | 491,00 | 64,60 | 3,25 | 2,90 |
| 36П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 |
| 40П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 | 15,80 | 445,00 | 760,00 | 89,90 | 3,51 | 3,05 |
Швеллеры стальные горячекатаные (легкой серии) с параллельными гранями полок по ГОСТ 8240-97
В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных легкой серии с параллельными гранями полок (серия Л)
| № швеллера (серия Л) | h [мм] | b [мм] | s [мм] | t [мм] | R [мм] | r [мм] | А [см2] | m [кг] | Ix [см4] | Wx [см3] | ix [см] | Sx [см3] | Iy [см4] | Wy [см3] | iy [см] | X0 [см] |
| 12Л | 120 | 30 | 3,0 | 4,8 | 7 | — | 6,39 | 5,02 | 135,26 | 22,54 | 4,60 | 13,43 | 5,02 | 2,24 | 0,89 | 0,76 |
| 14Л | 140 | 32 | 3,2 | 5,6 | 7 | — | 7,57 | 5,94 | 212,94 | 30,42 | 5,31 | 18,23 | 6,55 | 2,70 | 0,93 | 0,78 |
| 16Л | 160 | 35 | 3,4 | 5,3 | 8 | — | 9,04 | 7,10 | 331,96 | 41,49 | 6,06 | 24,84 | 9,23 | 3,46 | 1,01 | 0,83 |
| 18Л | 180 | 40 | 3,6 | 5,6 | 8 | — | 10,81 | 8,49 | 503,87 | 55,98 | 6,83 | 33,49 | 14,64 | 4,10 | 1,16 | 0,94 |
| 20Л | 200 | 45 | 3,8 | 6,0 | 9 | — | 12,89 | 10,12 | 748,17 | 74,82 | 7,62 | 44,59 | 22,37 | 6,51 | 1,32 | 1,06 |
| 22Л | 220 | 50 | 4,0 | 6,4 | 10 | — | 15,11 | 11,86 | 1070,97 | 97,36 | 8,42 | 57,82 | 32,85 | 8,61 | 1,47 | 1,19 |
| 24Л | 240 | 55 | 4,2 | 6,8 | 10 | — | 17,41 | 13,66 | 1476,39 | 123,03 | 9,21 | 72,90 | 46,25 | 11,04 | 1,63 | 1,31 |
| 27Л | 270 | 60 | 4,5 | 7,3 | 11 | — | 20,77 | 16,30 | 2218,16 | 164,31 | 10,33 | 97,48 | 65,10 | 14,17 | 1,77 | 1,40 |
| 30Л | 300 | 65 | 4,8 | 7,8 | 11 | — | 24,30 | 19,07 | 3186,74 | 212,45 | 11,45 | 126,24 | 89,08 | 17,84 | 1,91 | 1,51 |
Область использования
Мы уже упоминали применение швеллеров в разных видах строительства. Их главная задача – усиливать бетонные конструкции, повышать прочность и срок эксплуатации постройки. Помимо этого, швеллерами армируют ЛЭП, мосты, промышленные здания, сооружения.
В каталоге есть перфорированные изделия. Они оснащены специальными отверстиями, необходимые для оперативной установки конструкций без электросварки. Также между полками швеллера могут находиться трубы, для подведения инженерных коммуникаций и кабельных линий.
Алюминиевые швеллеры актуальны для легких частей здания, таких как внутренние перегородки помещений, витрины, стеллажи.
Швеллеры стальные горячекатаные (экономичные) с параллельными гранями полок по ГОСТ 8240-97
В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных экономичных с параллельными гранями полок (серия Э)
| № швеллера (серия Э) | h [мм] | b [мм] | s [мм] | t [мм] | R [мм] | r [мм] | А [см2] | m [кг] | Ix [см4] | Wx [см3] | ix [см] | Sx [см3] | Iy [см4] | Wy [см3] | iy [см] | X0 [см] |
| 5Э | 50 | 32 | 4,2 | 7,0 | 6,5 | 2,5 | 6,10 | 4,79 | 22,9 | 9,17 | 1,94 | 5,62 | 6,02 | 3,05 | 0,993 | 1,23 |
| 6,5Э | 65 | 36 | 4,2 | 7,2 | 6,5 | 2,5 | 7,41 | 5,82 | 48,9 | 15,05 | 2,57 | 9,02 | 9,42 | 4,13 | 1,127 | 1,32 |
| 8Э | 80 | 40 | 4,2 | 7,4 | 7,5 | 2,5 | 8,82 | 6,92 | 90,0 | 22,50 | 3,19 | 13,31 | 13,93 | 5,38 | 1,257 | 1,41 |
| 10Э | 100 | 46 | 4,2 | 7,6 | 9,0 | 3,0 | 10,79 | 8,47 | 175,9 | 35,17 | 4,04 | 20,55 | 22,68 | 7,47 | 1,450 | 1,56 |
| 12Э | 120 | 52 | 4,5 | 7,8 | 9,5 | 3,0 | 13,09 | 10,24 | 307,0 | 51,17 | 4,84 | 29,75 | 35,12 | 10,03 | 1,638 | 1,70 |
| 14Э | 140 | 58 | 4,6 | 8,1 | 10,0 | 3,0 | 15,41 | 12,15 | 495,7 | 70,81 | 5,67 | 40,96 | 51,76 | 13,13 | 1,833 | 1,86 |
| 16Э | 160 | 64 | 4,7 | 8,4 | 11,0 | 3,5 | 17,85 | 14,01 | 755,5 | 94,43 | 6,50 | 54,41 | 73,17 | 16,70 | 2,024 | 2,02 |
| 18Э | 180 | 70 | 4,8 | 8,7 | 11,5 | 3,5 | 20,40 | 16,01 | 1097,9 | 121,99 | 7,34 | 70,05 | 100,51 | 20,87 | 2,219 | 2,18 |
| 20Э | 200 | 76 | 4,9 | 9,0 | 12,0 | 4,0 | 23,02 | 18,07 | 1537,1 | 153,71 | 8,17 | 88,03 | 134,07 | 25,54 | 2,413 | 2,35 |
| 22Э | 220 | 82 | 5,1 | 9,5 | 13,0 | 4,0 | 26,36 | 20,69 | 2134,2 | 194,02 | 9,00 | 111,00 | 179,05 | 31,54 | 2,606 | 2,52 |
| 24Э | 240 | 90 | 5,3 | 10,0 | 13,0 | 4,0 | 30,19 | 23,69 | 2927,0 | 243,92 | 9,85 | 139,08 | 249,03 | 40,07 | 2,872 | 2,78 |
| 27Э | 270 | 95 | 5,8 | 10,5 | 13,0 | 4,5 | 34,87 | 27,37 | 4200,2 | 311,12 | 10,97 | 178,25 | 316,24 | 47,43 | 3,011 | 2,83 |
| 30Э | 300 | 100 | 6,3 | 11,0 | 13,0 | 5,0 | 39,94 | 31,35 | 5837,1 | 389,14 | 12,09 | 224,00 | 395,57 | 55,58 | 3,147 | 2,88 |
| 33Э | 330 | 105 | 6,9 | 11,7 | 13,0 | 5,0 | 46,15 | 36,14 | 8021,8 | 488,17 | 13,18 | 281,23 | 497,02 | 65,78 | 3,282 | 2,94 |
| 36Э | 360 | 110 | 7,4 | 12,6 | 14,0 | 6,0 | 52,90 | 41,53 | 10864,5 | 603,58 | 14,33 | 350,05 | 618,92 | 77,76 | 3,420 | 3,04 |
| 40Э | 400 | 115 | 7,9 | 13,5 | 15,5 | 6,0 | 61,11 | 47,97 | 15307,9 | 765,40 | 15,83 | 445,41 | 770,89 | 91,80 | 3,552 | 3,10 |
Какие еще бывают марки
Мы назвали основные показатели, самые актуальные варианты, но есть еще 3 марки деталей:
- «Э» (экономичный) – имеет более тонкие полки и стенки, небольшой вес, поэтому недорого стоит. Грани его полок бывают только параллельными. Если нет необходимости удерживать тяжелые конструкции, на строительство экономятся значительные средства.
- «Л» (легкий) – по форме схож с предыдущим. Изготавливается по ГОСТу, за основное сырье берутся легкие металлы, к примеру, алюминий.
- «С» (специальный) — отличается собственными размерами, применяется в узких сферах: строительстве автомобилей, вагонов (ГОСТ 19425-74 и 5267.1-90).
Швеллеры стальные горячекатаные (специальные) по ГОСТ 8240-97
В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных специальных (серия С)
| № швеллера (серия С) | h [мм] | b [мм] | s [мм] | t [мм] | R [мм] | r [мм] | Уклон полок, % | А [см2] | m [кг] | Ix [см4] | Wx [см3] | ix [см] | Iy [см4] | Wy [см3] | iy [см] | X0 [см] |
| 8С | 80 | 45 | 5,5 | 9,0 | 9,0 | 1,5 | 6 | 11,80 | 9,26 | 115,82 | 28,95 | 3,13 | 22,24 | 7,63 | 1,38 | 1,57 |
| 14С | 140 | 58 | 6,0 | 9,5 | 9,5 | 4,75 | — | 18,51 | 14,53 | 563,70 | 80,50 | 5,52 | 53,20 | 13,01 | 1,70 | 1,71 |
| 14Са | 140 | 60 | 8,0 | 9,5 | 9,5 | 5,0 | 10 | 21,30 | 16,72 | 609,10 | 87,01 | 5,35 | 61,02 | 14,09 | 1,69 | 1,67 |
| 16С | 160 | 63 | 6,5 | 10,0 | 10,0 | 5,0 | — | 21,95 | 17,53 | 866,20 | 108,30 | 6,28 | 73,30 | 16,30 | 1,83 | 1,80 |
| 16Са | 160 | 65 | 8,5 | 10,0 | 10,0 | 5,0 | — | 25,15 | 19,74 | 934,50 | 116,80 | 6,10 | 83,40 | 17,55 | 1,82 | 1,75 |
| 18С | 180 | 68 | 7,0 | 10,5 | 10,5 | 5,3 | — | 25,70 | 20,20 | 1272,00 | 141,00 | 7,04 | 98,50 | 20,10 | 1,96 | 1,88 |
| 18Са | 180 | 70 | 9,0 | 10,5 | 10,5 | 5,3 | — | 29,30 | 23,00 | 1370,00 | 152,00 | 6,84 | 111,00 | 21,30 | 1,95 | 1,84 |
| 18Сб | 180 | 100 | 8,0 | 10,5 | 10,5 | 5,0 | 6 | 34,04 | 26,72 | 1791,01 | 199,00 | 7,25 | 305,48 | 43,58 | 3,00 | 2,99 |
| 20С | 200 | 73 | 7,0 | 11,0 | 11,0 | 5,5 | 10 | 28,83 | 22,63 | 1780,37 | 178,04 | 7,86 | 128,04 | 24,19 | 2,11 | 2,02 |
| 20Са | 200 | 75 | 9,0 | 11,0 | 11,0 | 5,5 | 10 | 32,83 | 25,77 | 1913,71 | 191,37 | 7,64 | 143,63 | 25,88 | 2,09 | 1,95 |
| 20Сб | 200 | 100 | 8,0 | 11,0 | 11,0 | 5,5 | 6 | 36,58 | 28,71 | 2360,88 | 236,09 | 8,03 | 327,23 | 46,30 | 2,99 | 2,93 |
| 24С | 240 | 85 | 9,5 | 14,0 | 14,0 | 7,0 | — | 44,46 | 34,90 | 3841,35 | 320,11 | 9,29 | 268,89 | 43,70 | 2,46 | 2,35 |
| 26С | 260 | 65 | 10,0 | 16,0 | 15,0 | 3,0 | — | 44,09 | 34,61 | 4088,00 | 314,50 | 9,63 | 115,60 | 171,60 | 5,03 | 3,91 |
| 26Са | 260 | 90 | 10,0 | 15,0 | 15,0 | 7,5 | 8 | 50,60 | 39,72 | 5130,83 | 394,68 | 10,07 | 343,15 | 52,62 | 2,60 | 2,48 |
| 30С | 300 | 85 | 7,5 | 13,5 | 13,5 | 7,0 | 10 | 43,88 | 34,44 | 6045,43 | 403,03 | 11,74 | 260,74 | 41,41 | 2,44 | 2,20 |
| 30Са | 300 | 87 | 9,5 | 13,5 | 13,5 | 7,0 | 10 | 49,88 | 39,15 | 6495,43 | 433,03 | 11,41 | 288,78 | 43,93 | 2,41 | 2,13 |
| 30Сб | 300 | 89 | 11,5 | 13,5 | 13,5 | 7,0 | 10 | 55,88 | 43,86 | 6945,43 | 463,03 | 11,15 | 315,35 | 46,29 | 2,38 | 2,09 |
