Как определить сечение провода по диаметру: формулы и готовые таблицы

При расчете любых электрических сетей используется такое понятие, как площадь поперечного сечения проводника. Это свойство напрямую влияет на безопасность и долговечность всей системы, поэтому важно, чтобы расчетное значение площади поперечного сечения электрического проводника соответствовало фактическому. В данной статье будут рассмотрены способы измерения диаметра проводника и его сечения, а также рассмотрены другие варианты определения характеристик провода.

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.
Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку). Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

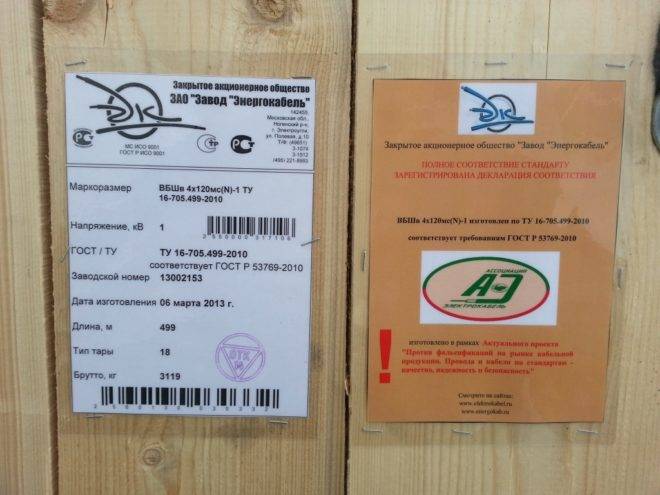

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Особенности электрических проводов

При всём многообразии кабельной продукции и огромном выборе проводов для прокладки электрических сетей существуют правила подбора. Не обязательно учить наизусть все марки кабелей и проводов, нужно уметь читать и расшифровывать их маркировку. Для начала стоит выяснить различие между проводом и кабелем.

Провод – проводник, используемый для соединения двух участков цепи. Может иметь одну или несколько токопроводящих жил. Жилы могут быть:

• голые;
• изолированные;
• одножильные;
• многожильные.

Голые линии применяются там, где прикосновение к токоведущим жилам невозможно. В большинстве случаев они используются для воздушных линий электропередач.

Изоляционное покрытие применяется однослойное или двухслойное. Провода, имеющие два или три проводника в двойной изоляции, путают с кабелем. Путаница происходит из-за того, что изоляция покрывает каждую жилу, а снаружи выполнено общее полимерное или иное покрытие. Такие проводники нашли применение внутри электрических устройств, щитов или шкафов. В быту они скрыты в стене или проложены в специальных каналах.

Изолированная продукция используется повсеместно. В зависимости от степени электробезопасности помещения и места прокладки, выбирается класс изоляции.

Многожильные проводники используются там, где необходимы изгибы малого радиуса при прокладке сложных трасс, где не могут пройти одножильные аналоги. Такой тип тоководов удобно монтировать в кабельных каналах. Одножильные провода в таких условиях изгибать труднее, нужно прикладывать силу, и существует опасность повреждения жилы.

К сведению. Маркировка АППВ 3*2,5 обозначает провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, имеющий разделительное основание. Расшифровку маркировки уточняют в справочной литературе.

По строению кабель – это сколько-то жил, имеющих индивидуальную изоляцию, помещённых в защитный внешний слой из диэлектрического материала. Пространство между сердечниками и оболочкой, для предотвращения слипания, заполняется бумажными лентами, пластмассовыми нитями или кабельной пряжей. Дополнительно изделие может быть усилено бронёй из лент или стальной оплёткой для защиты от механических повреждений.

Площадь поперечного сечения проводника

Расчет падения напряжения в кабеле. На чертежах сечение – это изображение фигуры, образованное разрезом детали плоскостью. Что такое сечение в электротехнике? Применимо к электричеству, рассматривает сечение проводника под прямым углом к его продольной стороне. Сечение жилы, через которую проходят электроны, представляет собой круг и измеряется в мм2.Важно! Часто путают диаметр жилы с её сечением. Чтобы узнать, какое сечение у провода, нужно определить площадь полученного круга, рассчитав её по формуле.

Поперечное сечение проводника

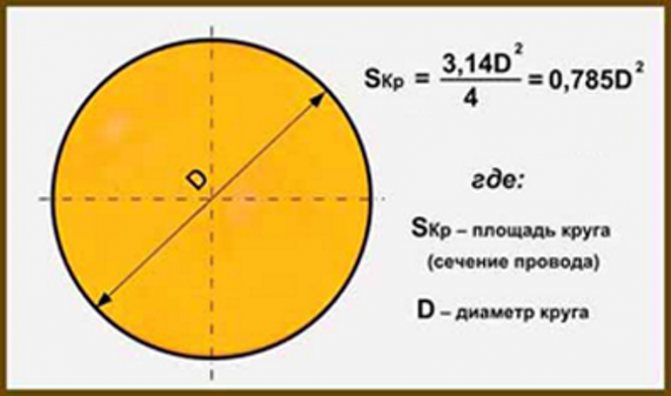

Так как у провода сечение – это круг, то расчёт площади производится по формуле:

S кр = π*R2, где:

• S кр. – площадь круга, мм2;
• π = 3,14;
• R – радиус круга, мм.

Зная величину площади поперечного сечения жилы, её длину и удельное сопротивление материала, из которого она изготовлена, можно вычислить сопротивление проводника электрическому току, протекающему через него.

Информация. Учитывая, что радиус равен 1/2 диаметра, формулу можно преобразовать для удобства пользования. Она будет иметь вид Sкр = π*D2/4 = 0,8 * D2. Для расчёта площади сечения проводника чаще используют значение диаметра. Неправильно подобранный диаметр провода вызывает его перегрев и оплавление, что, в свою очередь, может стать причиной возгорания электропроводки.

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

Выбирая кабель, необходимо руководствоваться несколькими критериями:
• сила электротока, которую будет пропускать кабель;
• мощность потребителей;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии. Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу. Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.

Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них. Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

Как рассчитать сечение кабеля по мощности?

Первый шаг. Рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

Pсум = (P1 + P2 + .. + Pn) × Kс

• P1, P2 .. – мощность электроприборов, Вт;
• Kс – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

Второй шаг. Затем определяется номинальная сила тока в цепи:

I = Pсум / (U × cos ϕ)

• Pсум – суммарная мощность электроприборов;
• U – напряжение в сети;
• cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

Третий шаг. На последнем этапе используются таблицы, согласно ПУЭ (Правила устройства электроустановок).

Таблица сечения медного кабеля по току по ПУЭ-7

Таблица сечения алюминиевого кабеля по току по ПУЭ-7

В правилах устройства электроустановок 7-го издания нет таблиц сечения кабеля по мощности, имеются только данные по силе тока. Поэтому рассчитывая сечения по таблицам нагрузки в интернете, вы рискуете получить неверные результат.

Особенности самостоятельного расчета

Самостоятельное вычисление продольного сечения выполняется на жиле без изоляционного покрытия. Кусочек изоляции можно отодвинуть или снять на отрезке, приобретенном специально для тестирования. Вначале понадобится определить диаметр и по нему найти сечение. Для работ используется несколько методик.

При помощи штангенциркуля

Способ оправдан, если будут измеряться параметры усеченного, или бракованного кабеля. К примеру, ВВГ может обозначаться как 3х2,5, но фактически быть 3х21. Вычисления производятся так:

1. С проводника снимается изоляционное покрытие.
2. Диаметр замеряется штангенциркулем. Понадобится расположить провод между ножками инструмента и посмотреть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
3. На основании формулы поиска площади круга S = π (D/2)2 или ее упрощенного варианта S = 0,8 D² определяется поперечное сечение.
4. Диаметр равен 1,78 мм. Подставляя величину в выражение и округлив результат до сотых, получается 2,79 мм2.

Для бытовых целей понадобятся проводники с сечением 0,75; 1,5; 2,5 и 4 мм2.

С использованием линейки и карандаша

Вычисление ПС с помощью линейки и карандаша.

При отсутствии специального измерителя можно воспользоваться карандашом и линейкой. Операции выполняются с тестовым образом:

1. Зачищается от изоляционного слоя участок, равный 5-10 см.
2. Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, пространства между ними быть не должно, «хвостики» направляются вверх или вниз.
3. В конечном итоге должно получиться определенное число витков, их требуется посчитать.
4. Намотка прикладывается к линейке так, чтобы нулевое деление совпадало с первой намоткой.
5. Замеряется длина отрезка и делится на количество витков. Получившаяся величина – диаметр.
6. Например, получилось 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – диаметр кабеля. Сечение можно найти по формуле.

Точность вычислений определяется плотностью и длиной намотки.

Как определить

Существует несколько способов определения этого значения электропровода. Есть формулы, по которым можно рассчитать параметр или таблицы, в которых присутствуют все значения распространенных стандартных проводников. Зная какой-то один параметр, к примеру – диаметр жилы, ее токопроводящую способность – можно узнать и сечение. Другие способы определения такие:

• по формуле через диаметр – S=π*R², где R – это ½ диаметра (d), а π=3,14;
• измерительным прибором – микрометром;
• с помощью штангенциркуля;
• при использовании карандаша или ручки;
• линейкой на основании диаметра.

Микрометр, а также штангенциркуль помогает определить самый точный диаметр, а после на его основании рассчитать сечение по формуле: S= d*d*d/4, результат будет в мм². При помощи инструментов измеряют токопроводящие элементы круглого сечения, но они достаточно дорогие и поэтом покупать их для одного раза нецелесообразно.

Для определения с помощью ручки или карандаша (подходит маркер, фломастер, другое) сперва срезают изоляцию. Потом жилу плотно наматывают на пишущую принадлежность по всей длине. После измеряют длину намотки линейкой и делят ее на число витков, чтобы узнать диаметр. Чем больше будет сделано витков – тем точнее расчет. Когда диаметр стал известен, высчитывают сечение по специальной формуле.

Можно вычислить этот параметр и при помощи только линейки, но жила обязана быть достаточно толстой. Диаметр определяют ниткой или тонкой бумагой – для большей точности. От листа отрывают полоску и загибают с одной из сторон. После бумагу оборачивают вокруг жилы, до касания полоски. В месте из соединения загибают повторно и прикладывают к линейке для замера. С ниткой действуют аналогично. Рассчитывают диаметр по формуле: d=l/2π, где l – это длина бумаги или нитки. Потом используют стандартный расчет – S=π*R², чтобы определить R, d (диаметр) делят на 2.

Способы определения сечения провода пошагово

Существует несколько способов для измерения сечения по диаметру жилы. Если провод одножильный, то замеры будут производиться сразу на нем, а вот из бухты кабеля необходимо выпутать один проводник. После этого его очищают от изоляции, чтобы остался только металл.

Чтобы вычислить площадь круга через величину радиуса, применяется расчет по формуле: S = π × R2­, где:

• π – константа равная 3,14;
• R – радиус окружности.

Но, в связи с тем, что с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам, формула расчета примет такой вид: S = π × (D/2)2. В зависимости от способов замеров диаметра выделяют такие методы вычисления сечения.

По диаметру с помощью штангенциркуля или микрометра

Наиболее актуальным вариантом, чтобы измерить диаметр являются такие приборы, как штангенциркуль и микрометр. Данные устройства позволяют измерить диаметр максимально точно. Для этого вам понадобится провод и микрометр.

Для этого фиксатор Б переводится в открытое положение. Ручка микрометра откручивается на такое расстояние, чтобы провод легко поместился в пространстве между щупами А. Затем при помощи ручки Г прибор закручивается до срабатывания трещотки. После этого фиксируются показания по всем трем шкалам в точке В.

В данном примере диаметр составляет 1,4 мм, следовательно, чтобы вычислить сечение, необходимо S = 3,14 × 1,4 × 1,4 / 4 = 1,53 мм². Такую же процедуру определения сечения можно произвести, используя штангенциркуль. Преимуществом такого метода является возможность измерить любой проводник круглого сечения, даже если он уже установлен и эксплуатируется для питания какого-либо электрического прибора. Основной недостаток метода – это высокая стоимость приспособлений, естественно, что приобретать их для пары замеров совершенно нецелесообразно.

По диаметру с помощью карандаша или ручки

Данный способ определения сечения основан на том факте, что по всей длине у провода одинаковый диаметр. Возьмите обычный карандаш, ручку или фломастер, на который намотайте провод по спирали. Чтобы исключить толщину изоляции, ее необходимо срезать по всей длине. Кольца должны располагаться максимально плотно, чем больше пространство между кольцами, тем ниже точность.

Так как все провода имеют одинаковую толщину, то для определения диаметра медных проводов, измерьте длину всей намотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм, соответственно, используя ту же формулу расчета, получим сечение S = 3,14 × 1 × 1 / 4 = 0,78 мм². Заметьте, чем больше витков вы сделаете, тем более точно определите сечение.

Стоит отметить, что преимущество такого метода в том, что для определения сечения можно использовать только подручные средства. Недостаток – низкая точность и возможность намотки только тонких проводников. В примере использовался относительно тонкий провод, но расстояние между витками уже просматривается. Из-за чего точность оставляет желать лучшего, разумеется, что алюминиевую проволоку таким способом согнуть не удастся.

По диаметру с помощью линейки

Сразу оговоримся, что для измерения линейкой можно брать только относительно толстый провод, чем меньше толщина, тем ниже точность. Диаметр жилки при этом может определяться ниткой или бумагой, второй вариант является наиболее предпочтительным, так как дает большую точность.

Оторвите небольшую полоску и загните ее с одной стороны. Предпочтительнее более тонкая бумага, поэтому не нужно складывать листок в несколько раз. Затем бумагу прикладывают к проводу и заворачивают по окружности до соприкосновения полоски. В месте соприкосновения ее загибают второй раз и прикладывают к линейке для измерения.

Через полученную длину окружности L находят диаметр жилки D = L / 2 π, а расчет сечения выполняется как показывалось ранее. Данный метод определения сечения хорошо подходит для крупных алюминиевых жил. Но точность в этом методе наиболее низкая.

По диаметру с помощью готовых таблиц

Этот метод подходит для проводов стандартного сечения. К примеру, вы уже определили диаметр по одному из вышеприведенных методов. После чего вы используете таблицу для определения сечения.

Таблица 1: определение сечения через диаметр провода:

Измерение диаметра провода

По стандарту диаметр провода должен соответствовать заявленным параметрам, которые описываются в маркировке. Но фактический размер может отличаться от заявленного на 10-15 процентов. Особенно это касается кабелей, которые изготовлены мелкими фирмами, однако проблемы могут быть и у крупных производителей. Перед покупкой электрического провода для передачи токов большого значения, рекомендуется промерять диаметр проводника. Для этого могут применяться различные способы, отличающиеся погрешностью. Перед выполнением измерения требуется очистить жилы кабеля от изоляции.

Замеры можно производить непосредственно в магазине, если продавец разрешит снять изоляцию с небольшого участка провода. В противном случае придется приобрести небольшой отрезок кабеля и произвести измерение на нем.

Микрометром

Максимальную точность можно получить с помощью микрометров, которые имеют механическую и электронную схему. На стержне инструмента имеется шкала с ценой деления 0,5 мм, а на круге барабана есть 50 рисок с ценой деления 0,01 мм. Характеристики одинаковы у всех моделей микрометров.

При работе с механическим прибором следует соблюдать последовательность действий:

1. Вращением барабана устанавливают зазор между винтом и пяткой близкий к измеряемому размеру.
2. Подвести винт трещоткой плотнее к поверхности измеряемой детали. Подводку выполняют вращением рукой без усилий до момента срабатывания трещотки.
3. Высчитать поперечный диаметр детали по показаниям на шкалах, размещенных на стебле и барабане. Диаметр изделия равен сумме значения на стержне и барабане.

Измерение механическим микрометром

Работа с электронным микрометром не требует вращения узлов, он выводит значение диаметра на жидкокристаллический экран. Перед использованием прибора рекомендуется проверить настройки, поскольку электронные устройства производят замер в миллиметрах и дюймах.

Штангенциркулем

Прибор имеет уменьшенную по сравнению с микрометром точность, которой вполне хватает для измерения проводника. Штангенциркули оснащаются плоской шкалой (нониусом), круговым циферблатом или цифровой индикацией на жидкокристаллическом дисплее.

Чтобы измерять поперечный диаметр, необходимо:

1. Зажать измеряемый проводник между губками штангенциркуля.
2. Высчитать значение по шкале или посмотреть его на дисплее.

Пример вычисления размера на нониусе

Линейкой

Измерение линейкой дает грубый результат. Для выполнения замера рекомендуется применение инструментальных линеек, которые имеют большую точность. Использование деревянных и пластиковых школьных изделий даст весьма приблизительное значение диаметра.

Для замера линейкой необходимо:

1. Очистить от изоляции кусок провода с длиной до 100 мм.
2. Плотно намотать полученный отрезок на цилиндрический предмет. Витки должны быть полными, то есть начало и конец провода в намотке направлены в одну сторону.
3. Измерить длину получившейся намотки и разделить на количество витков.

Измерение диаметра линейкой по числу витков

В приведенном выше примере имеется 11 витков провода, которые составляют в длину около 7,5 мм. Разделив длину на количество витков, можно определить приблизительное значение диаметра, которое в данном случае равно 0,68 мм.

На сайтах магазинов, продающих электрические провода, имеются онлайн-калькуляторы, которые позволяют выполнить расчет сечения по количеству витков и длине полученной спирали.

Определение сечения провода розеточных линий

При определении диаметра провода для комнатной проводки считают максимальную нагрузку потребителей, которые могут быть включены одновременно. Ориентируясь на эту мощность, выбирают сечение основных линий, которые идут от счётчика и вводных автоматов к распределительным коробкам. Это те участки, которые будут нести суммарную нагрузку всех подключенных потребителей. Выбирают провод с медными жилами не менее 6 мм2.

Проводники ответвлений от распределительных коробок к розеткам выбираются индивидуально для каждой комнаты. Тут учитываются бытовые электроприборы, которые могут быть присоединены к розетке. Сечение жил подбирается с запасом на один порядок. Это на тот случай, если возникнет необходимость запитать от розетки какой-то строительный инструмент: перфоратор, сварочный инвертор.

Если суммарная мощность потребителей в комнате будет составлять 4 кВт, то проводник с медной жилой, питающий розетку, должен быть сечением 2,5 мм².

Внимание! Сечение токопроводящей жилы должно позволять выдерживать нагрузку по току и во время работы бытовой техники не перегреваться. На практике определяют прибор самой большой мощности и выбирают подходящий диаметр провода относительно характеристик прибора.

В итоге получается, что отводящий проводник с медными жилами на каждую розетку будет иметь сечение 2,5 мм2. Основной провод для разводки берут сечением 6 мм². При этом следует учесть, что весь контур электропроводки выполняют проводами, имеющими жилы из одного материала. Скручивать между собой жилы из меди и алюминия нельзя.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки

Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить

Таблицы для выбора подходящего проводника

Удобным и практичным вариантом подбора нужного провода (кабеля) является пользование специальными таблицами, где обозначены диаметры и сечения относительно мощностей и/или проводимых токов.

Наличие такой таблицы под рукой – легкий и простой способ быстро определиться с проводником под требуемую электрическую установку. Определение нужных значений посредством классической таблицы – один из наиболее удобных способов выбора требуемого проводника при производстве монтажных работ. Учитывая, что традиционными проводниками электротехнического монтажа выступают продукты с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.

Также табличными данными зачастую представлены значения для напряжения 220 вольт и 380 вольт. Плюс, учитываются значения условий монтажа – закрытая или открытыя проводка. Фактически получается, что на одном листе бумаги или на картинке, загруженной в смартфон, содержится объёмная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейные) расчетов.

Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор нужного проводника, к примеру, под установку розеток, предлагают таблицу, в которой внесены все нужные значения. Останется только определить, какая нагрузка планируется на конкретную электроточку и каким образом будет выполнен монтаж, и на основании этой информации подобрать правильный провод с медными или алюминиевыми жилами.

Сводная таблица

Существуют таблицы, которые позволяют определить необходимо сечение используя сразу несколько параметров – ток, мощность, материал проводника и так далее. Они более удобны в использовании и одна из них размещена ниже. В ней указано сечение провода по току и мощности, а также учитывается способ укладки.

Сечение провода по току и мощности – таблица для медных и алюминиевых проводниковИсточник tvz2.ru

Возможно, статья вышла несколько скучноватой и насыщенной техническими терминами. Однако изложенной в ней информацией пренебрегать не стоит. Поскольку от того, насколько правильно была выбрана проводка, зависит надёжность и безопасность функционирования домашней электросети.

Какой кабель выбрать для квартирной проводки

Несмотря на дешевизну алюминиевых проводников, от их применения лучше отказаться. Причина – низкая надежность контактов, через которые будут проходить токи. Второй повод – несоответствие сечения провода мощности современной бытовой техники. Кабель из меди отличается надежностью, длительным сроком эксплуатации.

В квартирах и домах допускается использовать провод с маркировкой:

• ПУНП – плоский проводник с медными жилами в ПВХ-оболочке. Рассчитан на напряжение номиналом 250 В при частоте 50 Гц.
• ВВГ/ВВГнг – плоские кабели из меди с двойным ПВХ-покрытием. Применяются внутри и снаружи сооружений, не подвержены возгоранию. Бывают с 2-мя, 3-мя и 4-мя жилами.
• NYM – провод из меди для внутренней одиночной линии. Имеет изоляционную ПВХ-оболочку и наружное покрытие, жилы с заземлением и без него.

При выборе количества жил понадобится учесть способность токопроводимости на единицу сечения. В данном случае квартирную сеть лучше сделать из одножильного провода, толщина которого больше. Многожильные элементы можно изгибать многократно, подсоединять на них электроприборы. Качественным будет только кабель с тонкими жилами.

Правильное сечение проводников, учет мощности оборудования и типа сети – важные факторы при организации электролинии. Диаметр кабеля можно несколькими способами вычислить самостоятельно. Основываясь на этих показаниях, легко определить сечение жил по формулам или с помощью таблицы.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.

Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.

А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Автор: Сергей Владимирович, инженер-электрик. Подробнее об авторе.
