Определение массы изделия и массы заготовок для его изготовления.

Припуски на механическую обработку

Припуски на механическую обработку наносят на чертеж там, где стоят знаки механической обработки ().
Припуски назначаются на посадочные внутренние цилиндрические поверхности, а также на торцевые поверхности. На чертеже 2.2 припуски указаны сплошными тонкими линиями.

Величина припусков зависит от габаритных размеров обрабатываемой поверхности, и от положения ее при заливке. Величину припуска на отверстия определяем по таблице 4. Припуски на нижние и боковые поверхности — 1 мм, на верхние — 1,5 мм. Припуски на верхние поверхности увеличены из-за неметаллических включений, пузырьков газа, всплывающих на поверхность жидкого металла.

Правильное определение величины припусков (zi) очень важно, так как от этого зависят многие технико-экономические показатели технологического процесса (расход металла, точность и качество обработанных поверхностей, время обработки, расходы на режущий инструмент, электроэнергию, амортизацию станка и др.).

В современной технологии машиностроения, особенно при значительном объеме выпуска деталей, необходимо, чтобы припуск на каждых технологический переход был минимальным, но достаточным для осуществления предполагаемой обработки.

В практике технологов-машиностроителей используют два метода выполнения работы по установлению величины операционных припусков: табличный и расчетно-аналитический, причем каждый из них находит применение в определенных производственных условиях. В данной работе использован табличный метод определения припусков на обработку.

Рассчитаем припуск на внутреннее отверстие диаметром (0,017).

Источник: vuzlit.ru

Выбор метода и способа изготовления заготовки:

Исходную заготовку целесообразно получать методом литья.

Способ изготовления отливки выберем по показателям технологических возможностей для различных способов литья:

Заданная в условии партия заготовок N=”5″ шт/год. Литье в песчаные формы не имеет ограничений по минимальной партии. Для остальных способов литья минимальная партия от 200 шт/год и более. Остальные требования при литье в песчаные формы:

Материал отливки: чугун – удовлетворяет требованиям.

Читать также: Как залудить алюминиевый провод

Масса отливки: 29.5 кг.

Минимальная толщина стенки 27мм, что больше 3 мм – условие выполнено.

Максимальный габаритный размер 288мм.

Класс точности размеров, шероховатость необрабатываемых поверхностей и группа сложности отливки не регламентируются.

При литье в песчаные формы изготовление детали массы m=”29.5″ кг в количестве 5 штук в год относится к единичному производству. В условиях единичного производства изготовление отливок производится литьем в песчаные формы, изготовляемые вручную по деревянным моделям.

Калькулятор массы

Для различных изделий сложной формы и профиля, с наличием прорезей и отверстий очень трудно рассчитать вес, а это очень важный момент – для транспортировки, для расчета монтажных параметров, для конструкторской документации и других целей. Процесс взвешивания также представляет собой сложности, особенно, когда изделия крупногабаритные – например, трубы, валы, турбины, металлические или деревянные конструкции, изделия из бетона и железобетона и т.д., или же вес небольшой детали, но сложной конфигурации.

Но, узнать точную массу таких изделий можно гораздо проще на нашем сайте

Мы предлагаем Вашему вниманию универсальный интерактивный калькулятор массы для самостоятельного расчета массы изделий самой разной формы из материалов цилиндрической или листовой формы. Его особенность в том, что он позволяет узнать вес детали или изделия не только из металлопроката и сплавов, но и любых других материалов: дерева и МДФ, пластиков и полимеров, бумаги, картона, резины, бетона, кирпича. Сделать это можно просто внеся габаритные показатели детали с вычетом размеров отверстий и прорезей, а также, величину коэффициента плотности материала, из которого деталь изготовлена. Точные данные можно найти в представленной рядом таблице.

Масса цилиндрической детали рассчитывается следующим образом:

• В соответствующие поля калькулятора массы внести размерные показатели: диаметр, длину и справочную плотность материала – калькулятор рассчитает общую массу изделия. • Второй шаг – если на изделии есть выступы, ступени – надо добавить их габариты. • И третий шаг – вычесть размеры отверстий, выемок, прорезей. • Результат – точная расчетная масса цилиндрической детали.

Масса детали из листа рассчитывается следующим образом:

• В соответствующие поля калькулятора массы внести размерные показатели: ширину, длину, толщину и справочную плотность материала – калькулятор рассчитает общую массу изделия. • Второй шаг – если на изделии есть выступы – надо добавить их габариты. • И третий шаг – вычесть размеры прямоугольных или круглых отверстий. • Результат – точная расчетная масса детали из листа.

Наш калькулятор массы изделий будет полезен как конструктору, так и для заказчиков, ведь он позволяет очень быстро и почти со 100%-точностью получить необходимые данные относительно веса изделия без сложных математических расчетов и процедуры взвешивания.

Обратите внимание, что по умолчанию в калькуляторе стоит масса марки стали 40 ГОСТ 1050-88.

Источник: azmen.a-idea.ru

Что такое вес, масса груза нетто и брутто: определение

Часто в школе — на уроке математики, институте — на лекциях по профпредметам или на работе нужно сделать расчеты массы груза — нетто и брутто. Для начала давайте разберемся с определением этих понятий:

• Вес — это физическая величина, а именно сила, с которой тело действует на горизонтальную опору (или подвес), препятствующую его свободному падению. Вес измеряется в ньютонах. Вес — это произведение массы на ускорение свободного падения (P = mg).
• Масса — это физическая величина, которая характеризует его инертность. Масса измеряется в килограммах. Килограмм — это масса эталона
• Масса груза нетто — означает «чистая» масса, то есть очищенная от чего-то. Это масса груза без тарирования или упаковки.
• Масса брутто — это «полная» масса изделия с тарой или упаковкой.

Эти понятия пришли к нам из итальянского языка. Если переводить дословно, то они означают: брутто — «плохой», нетто — «чистый». Часто встречаются эти понятия в бухгалтерском учете и экономике.

Считаем вес листового проката

Определение! Во всех наших расчётах базовой величиной является усреднённая плотность стали – 7 850 кг/м3 по системе СИ.

Проведём для начала несложное действие – узнаем массу квадратного метра стального листа толщиной 1 мм. Выглядит это так – 1 м х 1 м х 0,001 м х 7850 кг/м3. То есть, мы перемножили длину, ширину и толщину листа (все величины взяли в метрах), и получили объём изделия. Произведение объёма и плотности даёт массу – 7,85 кг. Таким образом, мы выяснили, что метр квадратный стального листа толщиной 1 мм весит 7,85 кг.

А далее все вычисления производят умножением величины 7,85 кг на площадь и толщину реального листа. Например, вам надо купить лист толщиной 4 мм и площадью 2 м2. Массу такого изделия определяют по формуле 7,85х4х2= 62,8 кг. Лист такого же размера, но толщиной 2 мм весит 7,85х2х2=31,4 кг.

Если вас устраивает приблизительный расчёт – округлите значение 7,85 кг до 8 кг. Тогда вычисления можно проводить даже в уме без калькулятора, а погрешность составит менее 2%.

Приведём веса стальных листов наиболее популярных размеров.

Масса брутто и нетто — что это такое?

Если присмотреться внимательнее к надписям на упаковках товаров, то можно среди прочих характеристик найти и такую, как «масса нетто», которая содержится, например, на любом продукте питания. Чего же такого в этой массе нет?

«Брутто» и «нетто» — эти два экономических термина пришли к нам из итальянского языка. Дословно ‘brutto‘ переводится как «плохой», ‘netto‘ же – «чистый», иными словами, очищенный от лишнего. Если изучить этимологию этих слов ещё глубже, то можно найти их происхождение в латыни, где, к примеру, ‘brutus’ обозначает «глупый, неразумный, грубый». Что интересно, сами итальянцы используют для наименования двух видов массы определения «нетто» и «лордо» (‘lordo’ – грязный, содержащий примеси»).

Масса нетто – так называют массу самого изделия, товара, без учёта массы его упаковки (будь то коробка, фантик или иная другая тара). Также термин «нетто» употребляется для обозначения чистой цены товара с вычетом скидок, надбавок. Так, для покупателя нетто-цена – фактически уплаченная сумма денег за товар, для продавца же – чистая прибыль от продажи продукции с вычетом всех издержек и расходов.

Масса брутто – антипод массе нетто, то есть общая масса товара, включая тару, в которую он упакован. Противоположно термину «нетто», «брутто» используется для обозначения цены без вычетов (к примеру, цена на рынке ценных бумаг) или прибыли без вычета затрат.

Массой полунетто считается масса товара вместе с первичной упаковкой (упаковка, которая не может быть отделена от продукции до её применения без нарушения потребительских свойств товара). Примерами таких товаров являются банка консервов, тюбик зубной пасты, флакон духов.

Часто на упаковке , но это неправильно. Масса и вес — это разные понятия, хотя их числовые значения почти совпадают. Масса — это что-то материальное (кусок, тело и т.п.) измеряется в кг. Вес — это сила, с которой масса притягивается к земле. Измеряется в Н (ньютон). Так что указывать на маркировке нужно «Масса нетто».

Что такое переводной коэффициент

Усложним задачу. Предположим, вам надо купить лист из цветного металла. Воспользуемся переводным коэффициентом, который представляет собой отношение плотности конкретного металла или сплава к усреднённому значению плотности стали. Путём умножения веса стального изделия определённого сортамента и размера на коэффициент нужного металла или сплава получаем вес детали.

Пример – рассчитаем массу бронзового листа толщиной 2 мм и площадью 2 м2.

7,85х2х2х1,12 = 35,2 кг

Внимание! Этот же простой алгоритм можно применять и для неметаллических листовых материалов, для которых также существуют переводные коэффициенты. Например, для резины – 0,17-0,23, органического стекла – 0,15, капролона – 0,15, текстолита – 0,18, резины – 0,17-0,23.

Как рассчитать массу, массу брутто, если известно нетто: формула перевода нетто в брутто

Существует много задач на нахождение нетто и брутто. Но как рассчитать массу, массу брутто, если известно нетто? В этом случае должен быть известны и массы упаковки или других составляющих продукта. Вот формула перевода нетто в брутто:

Брутто = Нетто + Масса тары

Пример: Масса чистого товара без тары равна 14 килограмм. Масса упаковки составляет 2 килограмма. При переводе нетто в брутто получается следующее значение: 14+2=16 килограмм.

Важно знать: Часто бывает так, что упаковка весит намного больше, чем товар. Это может быть при транспортировке дорогостоящей техники. В некоторых документах можно встретить и такое понятие, как «брутто за нетто».

Это относится к дешевым товарам, у которых упаковка очень легкая и составляет менее 1% от массы товара. В этом случае масса тары игнорируется и брутто принимается за нетто. Данные определения применяются не только в пищевой промышленности, но и в нефтеперерабатывающей сфере. Например, брутто нефти — это масса чистой нефти + вода, соли и другие примеси.

Масса и весМасса Физика Теория Единицы измерения

Источник

Как узнать массу трубы

Для определения массы труб оптимально воспользоваться таблицами.

Если же доступа к справочным материалам нет, а несложные геометрические формулы не являются для вас препятствием, вычислите вес самостоятельно. Для этого находим разницу площади круга по внешнему радиусу и площади по внутреннему радиусу. Полученную разность умножаем на длину трубы и плотность стали – 7 850 кг/м3.

Для труб из цветных металлов применяют переводные коэффициенты, о которых мы говорили выше.

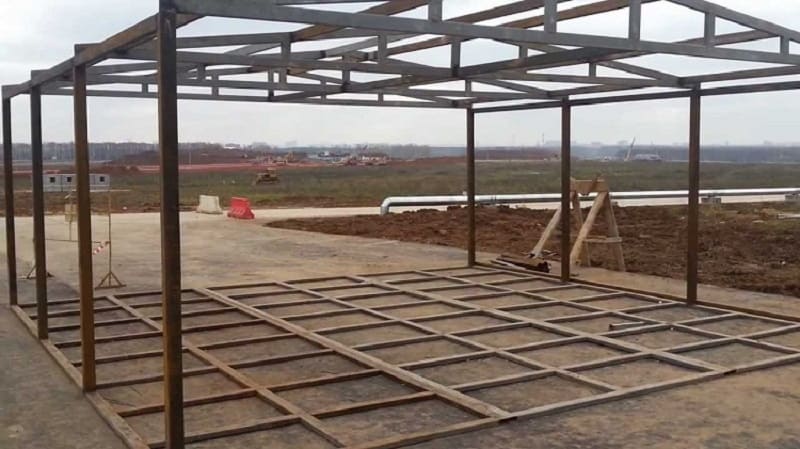

Как вычислить массу профиля прямоугольного сечения?

Прямоугольный профиль представляет собой параллелепипед с заданной толщиной стенки. Толщина стенки задаётся в технической документации на конкретный образец.

Расчёт массы можно произвести двумя способами. В первом способе рассчитывают площадь сечения: для листа заданной толщины. Рассчитывают массу прямоугольного параллелепипеда по внешним размерам. Затем производят такие же вычисления для параллелепипеда с внутренними размерами. Разность двух значений и будет являться искомой характеристикой.

Читать также: Для чего нужен контроллер дхо

Во втором способе рассчитывают значение веса одной стенки конструкции. Если сечение квадратное, умножают на четыре. Если прямоугольное – вычислят отдельно величину меньшей и большей стенки. Затем умножив каждое значение на два, и сложив результаты, получают итоговый показатель.

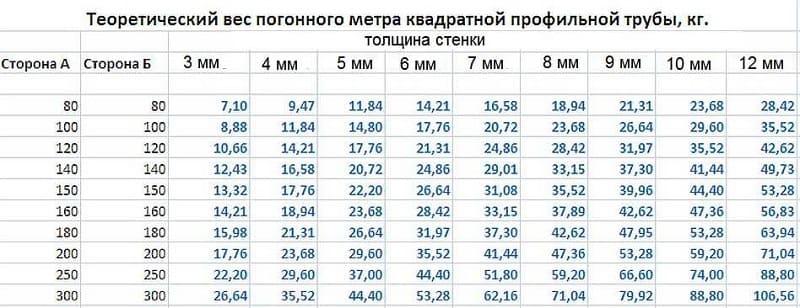

Вес профиля квадратного сечения

Для упрощения процесса разработаны специальные таблицы.

Как рассчитать массу равнополочного уголка, швеллера, двутавра

Масса метра погонного углового металлопроката зависит от ширины и толщины полок.

Внимание! Рассчитанный по геометрической формуле или определённый по таблице вес уголка может сильно отличаться от фактического. Это связано с тем, что некоторые производители в целях удешевления продукции снижают толщину полки уголка в местах, где не предусматриваются проверочные замеры. Такая разница может значительно превышать допуски, предусмотренные ГОСТом.

Вес погонного метра наиболее распространённого сортамента равнополочного уголка

Самостоятельно просчитать массу швеллера и двутавра затруднительно из-за сложной формы сечения. В данном случае пользуются таблицами.

Таблица весов швеллера

Таблица весов двутавра

Калькуляторы расчёта веса металла

Если у вас есть доступ к интернету – расчёты массы металлопроката не составляют никакого труда. Калькулятором металла можно пользоваться в режиме он-лайн или скачать его на компьютер.

Как выполняется расчёт:

• В списке выбирают тип металлопроката.
• Заполняют данные в размерности, указанной в программе.
• Нажимают кнопку расчёта.
• В калькуляторах также обычно указывают массу погонного метра конкретного сортамента и количество метров в тонне.

Внимание! Все данные, предоставляемые металлокалькуляторами, основаны на ГОСТ. При отсутствии табличных величин масса рассчитывается по геометрическим формулам с поправкой на особенности изготовления данных изделий. При стандартных подсчётах плотность стали принимается равной 7 850 кг/м3.

Реальная масса металлопроката практически всегда отличается от теоретической.

Как пользоваться справочниками

Удобным справочным материалом является сборник авторов Поливанова П.М. и Поливановой Е.П. «Таблицы для подсчёта массы деталей и материалов». В справочнике представлены таблицы, позволяющие легко и быстро определить массу проката круглого, прямоугольного, шестиугольного сечений, листа и полосы, равнополочной и неравнополочной угловой стали, двутавра, швеллера, круглых и профильных труб.

В сборнике даны формулы, по которым можно рассчитать площади и объёмы геометрических фигур. Подробная таблица переводных коэффициентов позволяет точно подсчитать массу цветного металла или его сплава.

Приближёнными методиками расчётов можно воспользоваться только для предварительного определения массы материалов, изделий и конструкций. Для составления проектной документации применяют только точные данные, полностью соответствующие ГОСТ.

Источник: www.navigator-beton.ru
