Как соединить медный и алюминиевый провода между собой: 6 технологий для бытовой проводки

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Преимущества алюминиевой электропроводки

Хотя справедливости ради, следует рассмотреть и альтернативную точку зрения. Некоторые вовсе не видят в этом приказе какого-то .

Скорее наоборот.

Ведь никто данным документом не запрещает применять медь.

Просто отныне появляется законная возможность экономии и удешевления там, где это целесообразно. Может быть в отдельно взятых случаях, действительно удобно проложить более толстый, но дешевый алюминиевый провод.

При этом, естественно учесть все нагрузки. Более того, это создаст в данной области конкуренцию, в результате чего и медь может подешеветь.

К тому же, запасы меди не настолько неисчерпаемы как многим кажется. Поэтому поиск альтернативы, более чем уместен.

Так что, какой кабель медный или из алюминиевых сплавов применять на своих объектах, решать конечно придется самостоятельно. Главное, что теперь вам дали законный выбор применять то или иное решение.

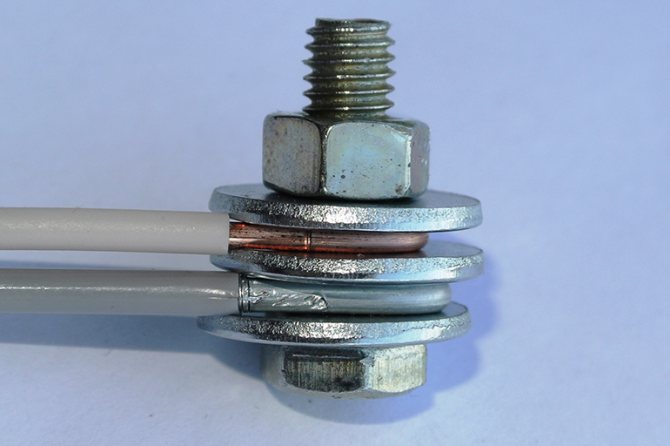

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

1. Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
3. Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
4. Затяните болты, расположите плашку в корпусе сжима.
5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

Многожильные провода

Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.

Гильзы

Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.

Самозажимные клеммы

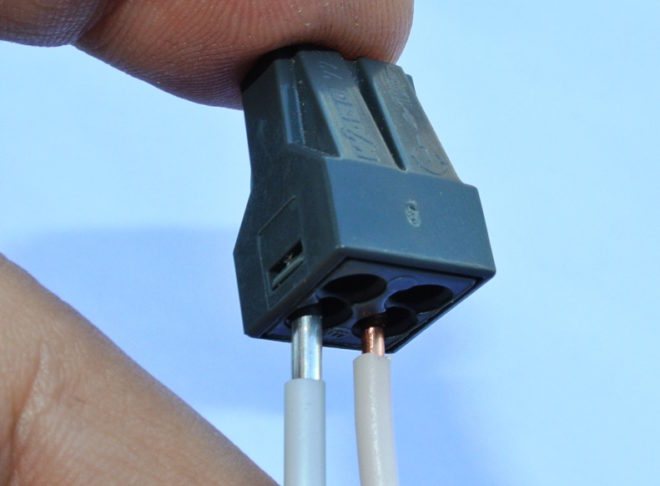

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.

Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».

Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Винтовые клеммники

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.

Соединение скруткой

Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.

Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.
