Ремонтируем бытовой фен: как сделать это без лишних затрат

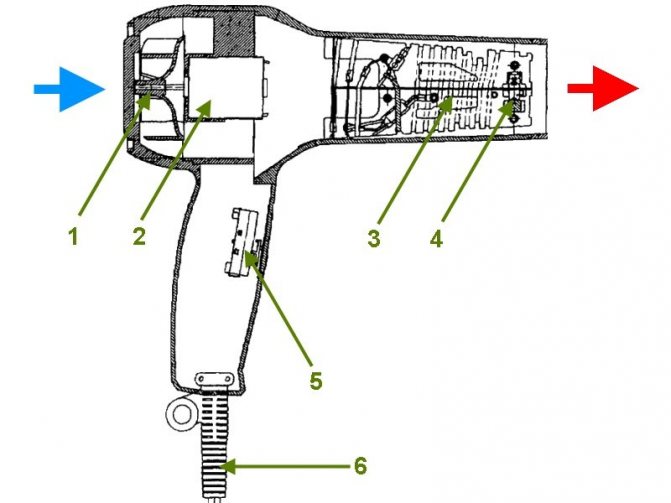

Конструкция фена для волос

В каждом фене имеется двигатель, оснащённый крыльчаткой и нагревательным элементом. Функциональность крыльчатки заключается в засасывании воздуха с тыльной стороны прибора. Воздух проникает через нагреватель и выпускается горячим из передней стороны. Кроме того, фен оснащён бегунком переключения режимов и элементами, защищающими нагреватель от перегревания.

Основой вентилятора устройства является электрический двигатель постоянного тока коллекторного типа. У различных моделей его напряжение может быть 12, 18, 24 и 36 вольт. Также для некоторых моделей предусмотрен электродвигатель, работающий с переменным напряжением 220 вольт. Питается двигатель посредством работы отдельной спирали. Постоянное напряжение даёт диодный мост, закреплённый на выводы электродвигателя.

Нагреватель фена, а конкретно — его каркас, представляет собой пластины из негорючего материала, которые не проводят ток. На нём расположена нихромовая спираль. Количество её участков зависит от того, на сколько режимов работы рассчитан прибор.

Горячему нагревателю необходимо постоянное охлаждение за счёт воздуха, проходящего потоком сквозь фен. При перегреве спираль может сгореть. Поэтому конструкция фена учитывает самостоятельное отключение при достижении критической температуры, которое обеспечивается термостатом. Это пара замкнутых друг на друга контактов, помещённых на биметаллическую платформу. Термостат расположен на нагревателе рядом с выходным отверстием, поэтому во время работы он постоянно обдувается выходящим горячим воздухом. В случае превышения допустимого нагрева происходит разъединение контактов на биметаллической платформе и нагрев останавливается. Спустя некоторое время термостат охлаждается, а цепь замыкается заново.

Некоторые модели для защиты дополнительно оснащены одноразовым термопредохранителем. Он перегорает в случае превышения оптимальной температуры и нуждается после этого в замене.

Как правило, почти у всех фенов практически одинаковая схема:

1. Нагреватель состоит из трёх спиралей: Н1, Н2 и Н3. Первая спираль подаёт на двигатель питание, две другие обеспечивают нагрев.
2. В положении «вверх» SW1 схема не получает питания. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2 (не на полную мощность), мотор вращается на низких оборотах.
3. В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах.
4. В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать.
5. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.



Если дело в нагревательной спирали

Одной из причин, когда воздух не частично и/или полностью не нагревается, является выход из строя спирали накаливания. Ситуация повторяющаяся не часто, но лучше быть готовым к ней. Раскрыв корпус и добравшись до спирали нужно визуально её осмотреть.

Часто любители делают одну, и ту же ошибку: стараются самостоятельно починить нагревательный элемент, соединить нихромовую нить. Положительного эффекта хватит не более чем на два или три месяца. Дальше опять ремонт.

Специалисты рекомендуют «не мучиться», а заменить вышедшую из строя спираль новой.

Электрический силовой агрегат.

Веном неприятностей, когда сломался фен, можно считать выход из строя силового агрегата. Фен может искрить, издавать неприятные запахи и даже сгореть. Поэтому ремонт нельзя затягивать. Убедиться в проблеме, связанной с электродвигателем, можно используя тестер.

Фото: Разборка и ремонт фена Maxwell MW-2019 VT.

В данной ситуации нет смысла даже пытаться вдохнуть жизнь в двигатель. Существует два варианта решения проблемы: замена электрического силового агрегата, либо ремонт в сервисном центре. Только специалисты могут провести качественно работы с предоставлением гарантий.

Проблемы с микросхемой.

Бывает, что подложка из гетинакса разрушается: появляются микротрещины. Для проведения качественных работ по ликвидации проблемы потребуется наложить на повреждённые места припой. Часто вышедшие из строя конденсаторы раздуваются. Обнаружив дефект потребуется замена конденсаторов. Ещё одна проблема: нерабочие резисторы. Их не ремонтируют, а элементарно меняют новыми изделиями.

О проблемах термостата несколько слов.

Часть фенов оснащены самостоятельными регуляторами. Эффект регулировки возможен при использовании резистивного делителя. Есть два пути устранения неполадок: отключить датчик и посмотреть на реакцию бытового прибора. Или замкнуть провода и наблюдать за происходящим. Если изменений не произошло, потребуется принципиальная схема аппарата для сушки волос определённой модели или помощь мастеров сервисного центра.

Причины неисправности и способы их устранения

Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее. Обратите внимание! Любые работы нужно проводить с отключённым от сети феном.

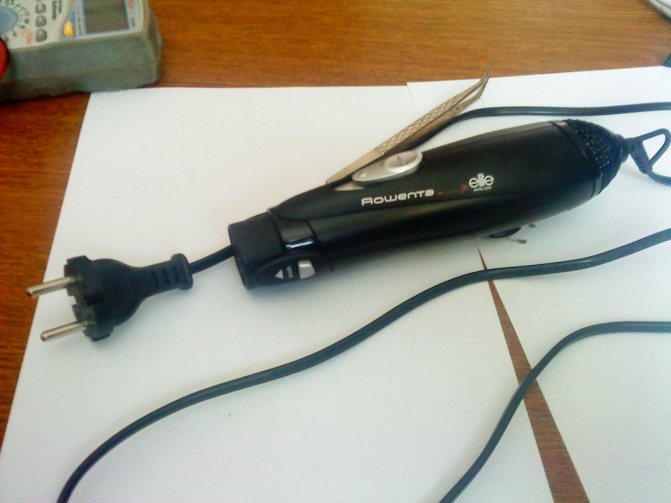

Проблема с кабелем: не подаётся питание и фен не запускается

Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.

Вентилятор совсем не крутится или набирает обороты недостаточно быстро

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.

От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.

Видео: снимаем вентилятор с мотора фена

Неисправность двигателя: запах горения проводки, проскальзывание искр

Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.

Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.

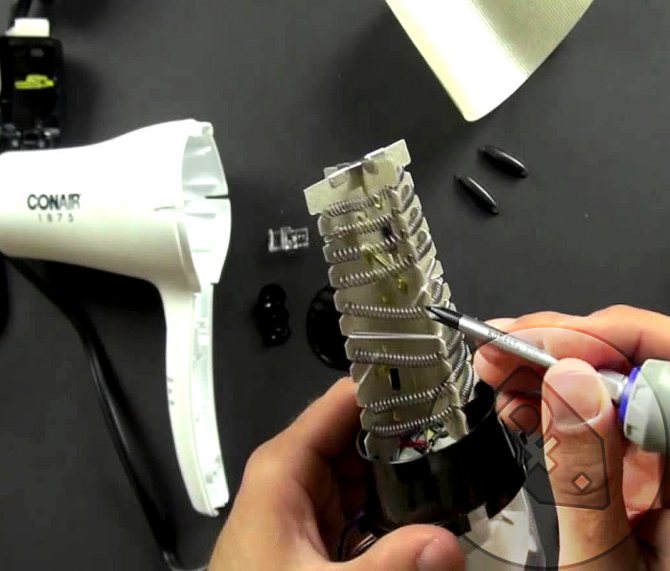

Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий

В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.

1. Возьмите тонкую трубочку из меди или латуни, поместите в неё с двух сторон кончики спирали, обожмите плоскогубцами.
2. Спираль удерживается на термостойком каркасе, состоящем из пластин, которые не проводят ток. В пластине нужно заострённым предметом сделать отверстие с диаметром 2–3 мм, в него установить короткий подходящий по размеру болтик с шайбой. Заправьте под эту шайбу кончики спирали, хорошо затяните.
3. Оборванные кончики можно также набросить друг на друга или скрутить вместе. Этот способ не так надёжен, как предыдущие. Это связано с тем, что место на спирали, отремонтированное путём наброса или скрутки, из-за повышенного сопротивления часто и сильно перегревается и обычно быстро перегорает.
4. Если у вас есть старый фен-донор, спираль которого в рабочем состоянии, разберите его и переставьте деталь.
5. Готовую деталь можно купить в специализированных магазинах электроники или заказать в интернет-магазине. Также спираль вы можете намотать самостоятельно из нихромовой нити. Материал закажите на популярной интернет-площадке.

Видео: как отремонтировать перегоревшую спираль фена

Типичный порядок осмотра

Если прибор лишен признаков жизни, работает нестабильно, осмотр начинается цепью питания. Ниже схематично описан ремонт фенов Rowenta.

Внимание! Описанные виды работ требуют навыков обращения с электрическими приборами. Авторы сбрасывают ответственность за ущерб здоровью, имуществу, возникший при попытках следовать приведенным рекомендациям по ремонту фенов.

Шнур

Осмотр силового провода начинается розеткой. Там кроется часть неисправностей: нет напряжения — фен не работает. Если вольтаж в розетке присутствует, осмотр шнура начинается местом входа в корпус, идите по направлению к вилке. Работы выполняются на обесточенном приборе. Ведется визуальный поиск изломов и нерегулярных образований — горелостей, повреждений изоляции, изломов.

Затем разбирается корпус фена. Внутри имеете шанс увидеть варианты электрического сопротивления:

1. Пара разъемных контактов.
2. Пайка.
3. Проводка заделана в пластиковые колпачки.

Неразъемное соединение

Последний элемент списка характеризует неразборное соединение, следовательно, архисложен случай для тестирования. Умелые руки, а точнее, умные головы, украинских братьев по разуму советуют использовать для ремонта фена обыкновенную иголку. Сразу уловившие ход мысли следующий абзац пропустят, непосредственно начинайте тестирование.

Ремонт фена своими руками начинается прозвонкой проводки. Подойдут китайский тестер, лампочка, индикатор. К одной клемме прикрепляется иголка, втыкаемая затем в жилу питания в районе колпачка сквозь изоляцию до меди. Вторая клемма ощупывает ножки вилки. Звонок проходит для обеих жил. Свыше 1 прокола на жилу при починке фена делать не стоит (некоторые попытаются искать еще и место обрыва), поскольку характер эксплуатации предусматривает попадание влаги с мокрых волос.

Контактная площадка

Прозвонить провод, имея перед глазами визуально различимые места стыковки, сможет даже ребенок. Обнаружив повреждения, рекомендуется купить новый шнур, снабженный вилкой неразборной конструкции. Вероятность попадания влаги обкладывает ограничениями выбор изоляции токопроводящих частей, используемую в целях ремонта фена.

Распространены случаи: первый взгляд выявляет место повреждения входа шнура в корпус. Оплывы, нагар, черная изоляция указывают локализацию неисправности.

На стыке с корпусом фена приютилась уязвимая точка проводки. Хозяйка берет нежный прибор за шнур, мотает из стороны в сторону, накручивает кабель на ручку. Жила с трещиной искрит, изоляция греется, сгорает, медь плавится. Таков механизм повреждения медных жил.

Выключатель и переключатель

При подновлении полезно замкнуть накоротко выключатель, проверить: изменит фен в ответ на незамысловатый шаг поведение коренным образом. Встречаются трехпозиционные переключатели, каждое положение в короткозамкнутом состоянии проверяется отдельно. Запомните, зарисуйте исходную раскладку проводов перед началом починки фена.

Проверка переключателей скорости, температуры использует аналогичную схему.

Выявленный в ходе реставрации фена дефектный элемент осмотрите. Нагар счищается надфилем, шкуркой, ластиком. Контакты протираются спиртом. Неисправные комплектующие заменяются эквивалентами. Радикальный метод — замкнуть кнопку включения накоротко на время поиска подходящих комплектующих.

Вентилятор

Сравнительно часто у фена забивается воздуховод. Необходимо снять фильтр, если таковой имеется, и тщательно прочистить. Мягкой кисточкой удалить пыль из щелей.

Отсутствие вращения лопастей или низкие обороты часто наблюдаются, когда волосы намотаны на ось двигателя. Пропеллер необходимо аккуратно снять с вала, всячески избегая при этом лишних усилий и перекосов. После этого посторонние предметы удаляются.

Спирали

У фена нагревательных элементов обычно несколько. Визуально все они должны выглядеть однородно. В этом убедитесь при исправлении фена, вскрыв корпус. Обнаруженные разрывы устраняются скруткой концов, пайкой и лужением. Можно также раздобыть тонкие медные трубочки и обжать концы разорванной спирали внутрь.

Дефекты нагревательных элементов при ремонте наблюдаем визуально. Внимательный осмотр подскажет, как починить фен. Эффективна замена спиралей аналогичными покупными или самодельными изделиями из нихромовой проволоки.

Двигатель

Электрический двигатель фена может питаться как постоянным током, так и переменным. Если диодный мост сгорел, повреждены обмотки, нормальное функционирование нарушается. Ужасный треск и искры при включении указывают неисправность мотора.

Обмотки двигателя выпаиваются при ремонтировании фена из электрической схемы. У каждого провода найдите пару, которая звонится. Выводы соединяются тройками, ни один не должен висеть в воздухе. Замена обмотки при ремонте фена производится только в мастерской. Впрочем, народные мастера мотают не хуже станков. Желающие попробуют.

При исправности обмоток осматриваются щетки, медная поверхность под ними зачищается, оценивается плотность прилегания.

Ось должна свободно крутиться. При починке фена не помешает смазать трущиеся поверхности, вручную приработать проблемные места.

Микросхема

Подложка из гетинакса иногда трескается, разрывая дорожку. Поврежденный участок залудите, негусто покройте припоем.

Испорченные конденсаторы чуть раздуваются. Верхняя грань цилиндра содержит неглубокие прорези, когда изделие ломается, боковина раздувается, выгибаясь наружу. Такой конденсатор замените в первую очередь, обнаружив характерный дефект.

Выгоревшие резисторы темнеют. Некоторые сохраняют работоспособность, желательно такой радиоэлемент заменить.

Термостат

Некоторые фены снабжены саморегуляцией. Эффект достигается использованием резистивного делителя, одним плечом которого выступает элемент, реагирующий на температуру. Дальнейшие действия определены схемой реализации контроля параметра. Порекомендуем:

• исключить датчик вовсе, разорвав цепь, испробовать реакцию прибора;
• замкнуть после этого провода накоротко, включить, посмотреть, что будет.

Велик шанс неудачи, если прибор обучен реагировать только на фиксированное значение сопротивления. Остается поискать принципиальную схему в интернете или нарисовать самостоятельно.

Техника безопасности

Казалось бы, для нас нет ничего нового и непонятного в том, как соблюдать элементарные правила безопасности при работе с электроприборами. Но самостоятельный ремонт даже такого компактного устройства, как фен для волос, потребует от вас аккуратности. И связано это как раз с электричеством:

1. Приступайте к работе только в том случае, если у вас есть навыки работы с электричеством. При их отсутствии лучше доверьтесь профессионалам.
2. Обязательно отключите прибор предварительно от сети. Используйте в работе индикаторную отвёртку или мультиметр для проверки.



3. Учтите, что наши рекомендации касаются только бытовых фенов, которые применяются в домашних условиях. Для профессиональных приборов они не подходят.

Как устроен прибор

Современные плойки, представленные на рынке, отличаются разнообразием форм и набором функций. Но, независимо от бренда или модели, все они схожи по конструкции.

Основа устройства – круглый корпус с нагревательным тэном внутри и треугольной гибкой ножкой-подставкой. К рукояти подсоединен шнур питания с вилкой. Шарнирно прикреплен металлический прижим.

К сожалению, простая конструкция стайлера не гарантирует его надежность и бесперебойную работу. Выходят из строя даже совсем не дешевые модели самых популярных марок.

Если сделать ремонт плойки для волос своими руками, можно сэкономить деньги и время, которые вы потратили бы на визит к мастеру. Главное – правильно разобрать прибор и определить причину неисправности.

Подведем итоги

Чтобы внезапно сломавшиеся щипцы не испортили прическу и настроение, к выбору этого прибора нужно подойти очень серьезно. Но так как приобретение даже самого дорогого стайлера не дает гарантии вечной его работы, лучше сразу обзавестись необходимыми для ремонта инструментами.

Не пытайтесь разобрать утюжок после покупки. Во-первых, она будет еще на гарантии. А во-вторых, есть риск, что вы не соберете ее обратно. И вместо новенького прибора вы получите неработающий набор деталей. Другое дело, если стайлер уже сломался – в таком случае вам терять точно нечего.

Если отремонтировать щипцы самостоятельно не получается – не стесняйтесь обратиться за помощью к специалисту. Ведь главное – это функционирующий прибор, а не то, кто его починил.

Некоторые советы

Ремонт профессионального прибора достаточно сложен. Так как имеющиеся в нем детали оснащаются специальными регуляторами и различными опциями, такими как кнопка Care. Кроме этого, зачастую спираль изготавливают из специального сплава, который при сильном нагреве создает отрицательные ионы, оказывающие благотворное воздействие на качество волос.

Но и такие устройства имеют прежнюю методику:

• кабель;
• выключатели и различные кнопки;
• очистка от пыли и грязи;
• осмотр спирали и мотора;
• контроль конденсатора и резистора.

Но прежде чем проводить самостоятельные ремонтные работы необходимо ознакомиться с принципиальной схемой устройства. Как видно, починить бытовые приборы для сушки волос не так сложно. Но если имеются какие-либо сомнения, то не стоит заниматься починкой самостоятельно, а лучше отнести их в сервисный центр.

Так как любое неправильно произведенное действие может привести к тому, что устройство придет в негодность полностью, и починить его не смогут даже специалисты.

Виды устройств

Блендеры делятся на настольные, то есть стационарные, и ручные (погружные). Отличаются они эксплуатацией и конструкцией, могут включать дополнительные функции и насадки. Чтобы выполнить ремонт блендера своими руками, нужно понимать, как он устроен.

Погружные модели — это электрические устройства, которые имеют длинную ручку и насадку с ножом. Они опускаются в ёмкость с продуктами для смешивания и/или измельчения. Затем нужно нажать на пусковую кнопку и удерживать её до окончания процедуры.

Несомненный плюс ручной модели в компактности. Устройство просто разобрать и вымыть, да и для хранения не требуется много места. А если прибор оснащён дополнительными насадками, то он становится универсальным помощником на кухне.

Минус такой конструкции лишь один, но немаловажный. При измельчении или иной операции его приходится все время держать в руке, ещё и удерживать пусковую кнопку. За это время рука затекает и устает. К тому же с большим количеством продуктов ручной блендер не очень хорошо справится.

Другое дело стационарные модели. Они чем-то схожи с кухонными комбайнами и способны справиться со многими функциями. К нижней части ёмкости прикреплены вращающиеся ножи. Поставить такой блендер можно в любом удобном месте, его не нужно в процессе держать руками. С его помощью можно не только измельчить и перемешать большой объём продуктов, но и замесить жидкое тесто и взбить коктейль.

Но и в этом случае не обошлось без недостатков. Настольные приборы занимают много места, а некоторые модели плохо справляются с измельчением овощей, превращая их в крошку, или же попадаются большие куски. Но бывает, что их проще разобрать и самостоятельно отремонтировать, нежели ручные модели.

Рейтинг лучших плоек

Зная, как разобрать свою плойку и отремонтировать ее самостоятельно, вы продлите срок службы прибора. И это, безусловно, положительный момент. Однако чтобы избежать ремонтных работ или хотя бы минимизировать их, нужно изначально стараться выбирать качественный стайлер.

Сегодня рынок бьюти-приборов изобилует огромным количеством моделей, которые способны придавать локонам самые разнообразные формы. Мелкие и крупные завитки, голливудские локоны, гофре – это далеко не полный список укладок.

Есть в продаже и такие плойки, которые сами выполняют захват и накручивание пряди. Технический прогресс не стоит на месте. Производители делают все возможное для повышения удобства и модернизации функционала стайлеров.

При выборе прибора в первую очередь нужно обращать внимание на бренд. Это – самый главный критерий

Чем серьезнее и известнее фирма, тем дольше прослужит приобретенная плойка и тем лучше будет завивка.

Среди лидеров рейтинга можно назвать такие марки:

• «Ровента»;
• «Ремингтон»;
• «Филипс»;
• «Браун»;
• «Бош»;
• «Витек»;
• «Скарлетт»;
• «Поларис».

Стайлеры перечисленных производителей можно увидеть, наверное, в любом магазине бытовой техники. Их нельзя отнести к дешевым. И тем не менее они пользуются высоким спросом.

Кроме названных марок, есть и профессиональные плойки, которые продаются только в специализированных точках. Если верить отзывам, самыми лучшими среди них считаются:

• «Бебилис»;
• «Деваль»;
• «Велекта Парамаунт»;
• «Валера».

Разумеется, последние приборы стоят дороже. Правда, они компенсируют затраты своей выносливостью и продолжительным сроком службы.

Как отремонтировать инструмент: схема

Сначала проводят диагностику строительного фена. Выполняют это визуальным путём и опытным. Для непосредственного ремонта своими руками применяют отвёртку и паяльник. Чтобы заменить нужную деталь, необходимо заранее её приобрести.

1. Замена спирали производится с учётом значения сопротивления. Отсоединённые проводники припаиваются на место.
2. Чтобы заменить конденсатор, деталь выбирают с учётом характеристик мощности и по номинальному значению напряжения.
3. Внешний провод меняется путём разбора фена (его корпуса). Сначала отсоединяют повреждённый провод, проверяют исправность остальных. Когда новый провод будет подсоединён, то проверяют исправность всех проводов и самого устройства. Только потом собирают корпус инструмента, подключают к электрической сети.

Схема ремонта строительного фена:

Рассмотрение проблемы

Чтобы произвести разборку и ремонт фена, необходимо использовать крестовую отвертку, канцелярский нож и непосредственно паяльник.

Допустим, что прибор выключается во время сушки, но если потеребить шнур, то периодами начинает работать. Следовательно, проблема состоит в том, что провод является перебитым. Нам надо следует определить место, где перебит провод. С помощью крестовой отвертки открутите шурупы для того, то есть разберите корпус.

Далее важно найти участок обрыва и обрезать его. Можно просто провести замену шнура.

Сборка аппарата проводится в обратном порядке. Процедуру необходимо выполнять с особым вниманием. Перед работой обязательно отключите фен от электрического питания. Данный алгоритм поможет достичь поставленной цели.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Недостатки Небольшая мощность, но для тонких волос у меня тонкие волосы средней длины с полным отсутствием объема — оптимальная, для густых возможно будет маловата. Если же вам что-то непонятно, пишите мне!

Как разобрать фен philips, bosh, rowenta pro 2300, braun 3536

1. Все начинается с розетки. Посмотрите: есть ли подгорания контактов или они разболтаны. Если вы заметите какие-либо неисправности, то необходимо провести зачистку либо подтяжку. Проконтролируйте, чтобы вилка входила в контакты при применении некоторых усилий.
2. Далее идет силовой провод. Диагностику надо проводить в месте, где он входит в рукоять устройства. Тут можно обнаружить колодку контактов. С него до самой вилки следует провести осмотр на наличие повреждений изоляции или изломов.
3. Чаще всего демонтаж данного прибора начинается с разборки корпуса. Корпусная конструкция сделана из двух половин, соединяющиеся винтами, а впереди у сопла — специально предназначенными защелками. Разборку необходимо проводить аккуратненько, так как данные защелки можно сломать. Также есть винты, которые скрыты наклейками, вставки из пластмасса и съемные крышки.
