ГОСТ 24997-2004 Калибры для метрической резьбы. Допуски

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

КАЛИБРЫ ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ

Допуски

ISO 1502:1996

ISO general-purpose metric screw threads — Gauges and gauging (MOD)

Москва

Стандартинформ

2005

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерения в машиностроении» (ОАО «НИИизмерения»)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 25 от 26 мая 2004 г.)

За принятие проголосовали:

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1502:1996 «Резьбы ИСО метрические общего назначения. Калибры иизмерения» (ISO 1502:1996 «ISO general-purpose metric screw threads — Gauges and gauging»)

При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом

5 Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. № 37-ст межгосударственный стандарт ГОСТ 24997-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

6 ВЗАМЕН ГОСТ 24997-81

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений

— в
информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
ГОСТ 24997-2004

(ИСО 1502:1996)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения — 2005-07-01

Основные требования к калибрам

Независимо от типа и предназначения любой калибр должен отвечать определенным требованиям:

1. Точность изготовления – рабочие размеры инструмента должны соответствовать установленным на изготовление допускам.
2. Высокая жесткость при малом весе необходима для снижения погрешностей при деформации калибров (особенно скоб больших размеров) во время измерении. Малый вес позволяет повысить чувствительности контроля средних и больших размеров.
3. Износоустойчивость – это показатель необходим для обеспечения минимального расхода на изготовление и периодическую проверку калибров. Для этого рабочая поверхность инструмента изготавливается из легированной стали, которая впоследствии закаливается до повышенной твердости и хромируется.
4. Оптимальная конструкция калибров обеспечивает высокую производительность при выполнении измерений.
5. Включение в производственный этап процесса термообработки позволяет добиться стабильных размеров инструмента.
6. Антикоррозийные свойства крайне важны для сохранности калибров.

КОНСТРУКЦИЯ И РАЗМЕРЫ ГЛАДКИХ ДВУСТОРОННИХ КАЛИБРОВ-ПРОБОК

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ГЛАДКИХ ДВУСТОРОННИХ КАЛИБРОВ-ПРОБОК

1.1. Конструкция и размеры гладких двусторонних калибров-пробок со вставками должны соответствовать указанным на черт.1 и в табл.1.

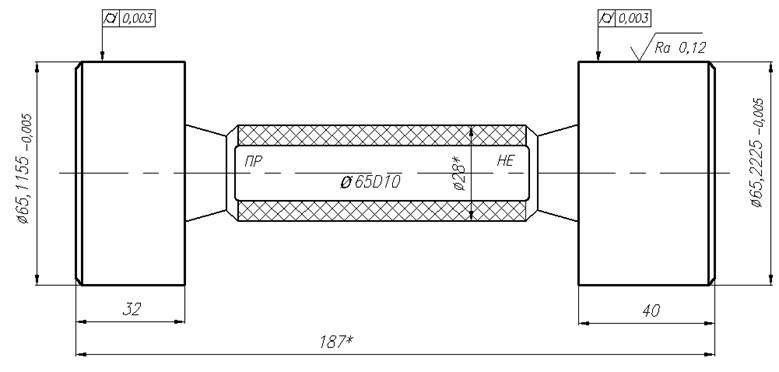

Черт.1

_________________

* Размер для справок.

Таблица 1

Размеры, мм

Примечание. Допускается применение ручек исполнения 2 по ГОСТ 14748-69.

Пример условного обозначения гладкого двустороннего калибра-пробки 4 мм для контроля отверстия с полем допуска Н9

Калибр-пробка 8133-0906 Н9 ГОСТ 14810-69

То же, для контроля отверстия с полем допуска :

Калибр-пробка 8133-0906ГОСТ 14810-69

То же, для приемного гладкого проходного калибра-пробки П-ПР:

Калибр-пробка 8133-0906П-ПР ГОСТ 14810-69

(Измененная редакция, Изм. N 3).

1.2. Пробки промежуточных размеров изготовлять по размерам ближайшей большей пробки.

1.3. Технические требования и маркировка (с добавлением восьмизначного обозначения) — по ГОСТ 2015-84. (Измененная редакция, Изм. N 3).

1.4. (Исключен, Изм. N 3).
