Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

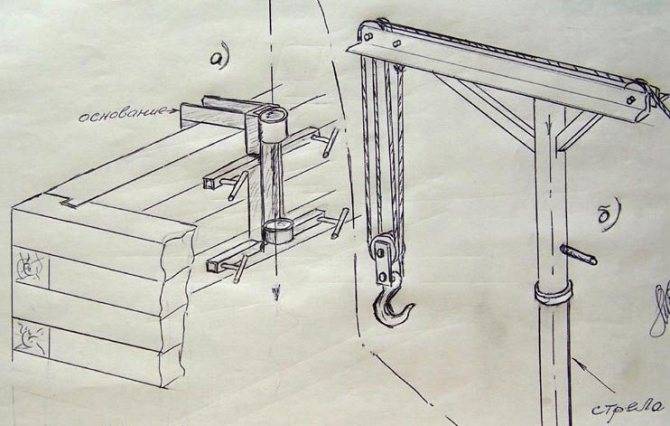

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

• Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
• Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
• Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
• Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
• Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
• Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
• Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

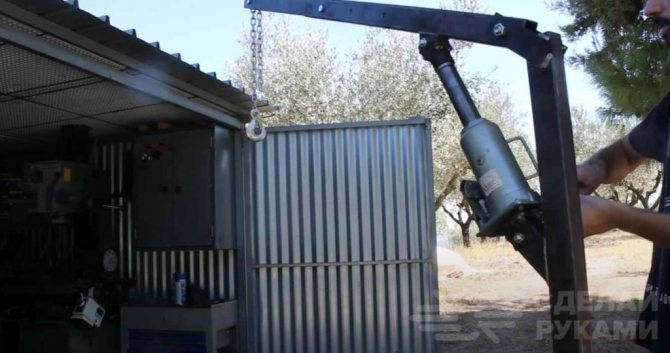

Самодельный мини кран на основе бутылочного домкрата

Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.

А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.

Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.

Основные материалы, которые потребуются для изготовления мини крана:

• профильная труба с толщиной стенки не менее 3 мм;
• металлическая пластина толщиной 5 мм;
• бутылочный домкрат (грузоподъемность — на ваше усмотрение);
• поворотные колесики;
• стальная цепь с крюком.

Основные этапы работ

Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.

При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.

К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.

В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).

К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.

Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.

К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.

Сборка грузоподъемного крана

Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».

Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.

Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.

Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Преимущества и недостатки

Машина ГАЗ-53 в течение долгих лет эксплуатации успела зарекомендовать себя как простой и надежный грузовик, который достаточно просто ремонтировать. Именно этим можно объяснить тот факт, что данный автомобиль, давно снятый с производства, широко применяется и сегодня. Особенно при наличии на нем крано-манипуляторной установками, позволяющей расширить сферу применения грузовика. Машина может быть отремонтирована в полевых условиях, на рынке предлагается широкий ассортимент запчастей к ГАЗ-53.

Проблемными узлами автоманипуляторов ГАЗ-53 можно считать следующие:

Кроме того, недостатком манипуляторов на шасси ГАЗ-53 можно считать высокий расход топлива, поскольку в машине используется карбюраторный двигатель. Данная проблема может быть решена достаточно просто путем установки дизельного агрегата ММЗ Д-245. Сокращение расходов по эксплуатации в случае перехода на дизтопливо способны быстро окупить стоимость замены мотора. Следует также отметить достаточно низкую стоимость автомобиля ГАЗ-53 на вторичном рынке, что делает такой манипулятор выгодным приобретением при ограниченных финансах.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Как пользоваться

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

• снятия двигателя;
• подъема балок, мостов;
• перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Принципы работы различных лифтовых систем

Лифтовые подъёмники подразделяются на следующие основные виды:

1) Электрический

(электромеханический). 2)Гидравлический

. 3)
Пневматический
(аэролифт).

Направляющие лифта своими руками

Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.

1. Электрический лифт

, которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.

2. Гидравлический лифт

работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.

3.

Кабинапневматического лифта

работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.

Пневматический лифт своими руками

Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?

Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.

Гидравлический лифт своими руками

Теперь – гидравлика

. Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.

Важно Руководство по самостоятельному ремонту рабочих узлов трактора Т-25

Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.
