Как сделать электрическую лебедку для гаража своими руками

Виды

С целью перемещения грузов применяются разные типы лебедок. Так, сегодня существует 3 основных вида подобных агрегатов. Стоит рассмотреть каждый из них.

Рычажная

В подобных моделях предусмотрено обязательное наличие храпового механизма, кроме самого троса, а также специального рычага. Чтобы понять, как работает такая механическая лебедка, рекомендуется изучить чертежи. Главным её отличием считается возможность агрегата функционировать, даже находясь в подвешенном состоянии, так как конструкция не нуждается в плотном креплении к основанию. С целью запуска храпового механизма оператору требуется, используя рычаг, осуществлять вращательные движения. Кроме этого, ручная самодельная лебедка подобного типа предусматривает наличие встроенного барабана, у которого присутствуют фиксаторы, не позволяющие ему разматываться. Недостатками этих моделей считается короткий трос, предельная длина которого не превышает 6 м. Однако наиболее важным параметром в подобных устройствах считается уровень создаваемого тягового усилия. Так, подобные изделия могут обеспечить этот параметр на уровне 0,75-4 тонны. Высота подъема составляет 4 м.

Барабанная

Еще один тип – это барабанная лебедка. Такая модель имеет в своей конструкции следующие элементы:

1. Барабан.
2. Рукоятка, которую вращает оператор.
3. Редуктор.
4. Специальные опоры.

Если говорить непосредственно о барабане, то он бывает нескольких видов: зубчатый либо червячный

И здесь важно отметить, что первые варианты более предпочтительнее по причине меньше износа таких барабанов. Подобные модели лебедок также называют тросовыми, что обусловлено наличием длинного троса. Функционирование таких агрегатов происходит по довольно простому принципу:

Функционирование таких агрегатов происходит по довольно простому принципу:

1. Оператор начинает вращение рукоятки.
2. В результате создается энергия, которая передается уже на редуктор.
3. За счет этого происходит создание барабаном тягового усилия.

До начала использования такого типа лебедки её предварительно следует качественно закрепить. Конструкция устройства предусматривает наличие стопорного механизма, который срабатывает в случае падения груза. Его целью является автоматическое отключение агрегата. Тяговая сила, которая создается в процессе применения лебедок такого типа, варьируется в пределах 0,25-5 тонн. Обычно длина троса в них составляет до 40 м, а параметры толщины не превышают 1,5 см в стандартных вариантах. В случае использования изделий с большей толщиной возможности применения устройства существенно расширяются.

Монтажно-тяговая

По принципу своего действия такие варианты похожи на модели рычажного типа. Однако они имеют существенное отличие – у них отсутствует барабан. Усилие для выполнения подъемно-тяговых манипуляций создается посредством зажимов-кулаков, расположенных на корпусе. Для обеспечения защиты от возможной перегрузки конструкция оснащена специальным рычагом, позволяющим при необходимости блокировать кулачки. Чтобы возникало меньше потребности в ремонте подобных агрегатов, в них требуется регулярно смазывать элементы конструкции.

Поэтапное выполнение работ

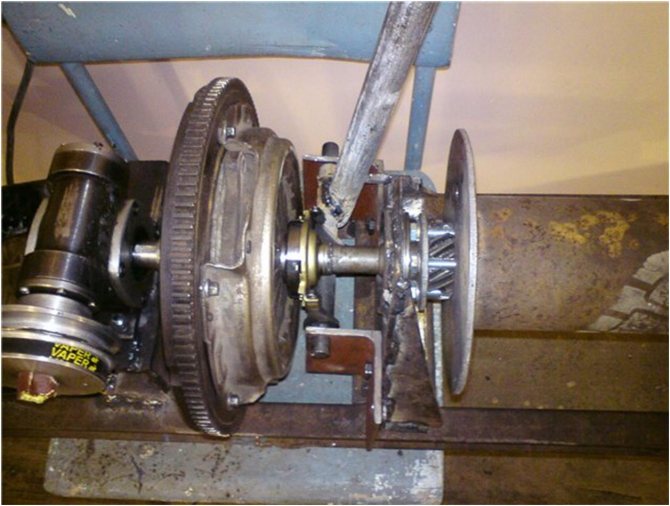

Далее представлена подробная инструкция о том, как сделать лебёдку своими руками, используя стартер от «Жигулей». Выбор данного стартера обусловлен тем, что он максимально компактен и отличается высокой степенью надёжности. Дополнительным преимуществом является возможность его приобретения практически за бесценок на любом стихийном автомобильном рынке.

1. Силовые контакты втягивающего реле можно оставить, если нагрузки на лебёдку будут существенными. Механизм бендикса, в свою очередь, необходимо вместе с конусным кожухом удалить.
2. Поскольку механизм в данном случае маломощный и компактный, в создании редуктора из шестерни маховика нет никакой необходимости. Просто подберите узел от большой дрели. Редуктор должен быть понижающим.
3. Отделите корпус бендикса от лебёдки и выполните по месту сопряжение вала редуктора с соответствующей частью стартерного мотора. Сделать это можно как посредством создания переходной муфты со шплинтами, так и путём классической электросварки.
4. В установке демпферов нет необходимости, поскольку они всё равно сломаются.
5. Использование планетарного редуктора позволит повысить передаточное отношение при необходимости.
6. Используйте трубу соответствующего размера для закрытия пространства между двигателем и редуктором, чтобы оператор был защищён от вращающихся элементов.
7. Корпус двигателя и редуктора необходимо надёжно соединить, но не простыми шпильками с резьбой.
8. Изготовьте барабан их отреза листового железа толщиной в пару миллиметров и стальной трубы диаметром 1,2 см. Приварите к трубе круглые щёки и просверлите соосное отверстие для силового вала по центру каждой боковой части.
9. Силовой вал должен быть со штатной парой рабочих шестерён, в противном случае сопряжение основной звёздочки с выходом редуктора выполнить будет проблематично.
10. Надёжно сварите между собой все элементы на станине из швеллера. Люфты недопустимы.
11. Из листового железа толщиной до 5 мм выполните боковые стенки. Толщина менее 3 мм не подойдёт.
12. С помощью мощных подшипников с подиумами зафиксируйте барабан. Данный этап один из самых ответственных. Приварите подиумы к боковым стенкам.
13. Редуктор на станине следует зафиксировать так, чтобы его шестерёнка цеплялась за силовую шестерню на валу барабана. Между стенками должен быть поводок для троса – проушина.
14. Соедините электромотор от стартера с редуктором и придайте лебёдке презентабельный внешний вид – зачистите швы, устраните ржавчину и покройте поверхность краской.

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Процесс производства стола из катушки

Есть много различных методов сборки мебели из древесных катушек, предлагаю несколько инструкций, следуя которым вы пополните припас дачной мебели.

Предложенные аннотации размещены по мере возрастания трудности – от обычного к наиболее сложному. Читайте и выбирайте ту аннотацию, которая подойдет для вас.

Просто поставить катушку на пол

Обычной пример дачного стола из древесной бобины без какой-нибудь отделки

Самый обычный метод – опрокиньте бухту на основание и мебель готова. Вообщем, есть одна неувязка, над поверхностью основания кабельной бухты выпирают окончания нескольких шпилек с навороченными гайками. В итоге без раскачиваний система на ровненький пол не ляжет.

Те же железные шпильки с гайками, из-за которых система будет раскачиваться

Решить эту делему можно 2-мя методами – утопить гайки в древесную породу основания либо создать маленькое углубление в полу, на который будет установлен стол. Очевидно, крайний вариант животрепещущ лишь для эксплуатации на дачном участке.

Выкрасить катушку

Красить можно кистью, валиком либо распылителем – выбирайте то, чем для вас удобней работать

Потому что кабельные бобины делаются из обыденных древесных досок, для их длительной эксплуатации на улице будет нужно защитная обработка. Проще всего древесную поверхность выкрасить масляной краской в несколько сплошных слоёв. Чтоб понизить расход краски и повысить свойство готового результата, древесную породу пропитываем олифой либо отработкой и опосля высыхания окрашиваем.

Готовый древесный стол опосля покраски

Как кандидатуру окрашиванию можно применить нанесение лака с подготовительной обработкой древесной породы морилкой. Если нужен нарочито твердый вариант стола (животрепещуще для стилей кантри и лофт), возможно обойтись без подготовительной шлифовки дерева. Если желаете прекрасную и аккуратную мебель все поверхности катушки за ранее выравниваются и шлифуются.

Декор мозаикой либо декупаж столика из катушки

Чем ровнее будет нанесённый слой, тем проще будет работать с мозаикой.

Столешница из катушки

Чтоб создать по-настоящему прекрасную столешницу применяется эпоксидка, которая застывая образует прозрачную совершенно ровненькую прозрачную поверхность. Предлагаю фотоотчет с главными шагами производства таковой столешницы.

Из фанеры шириной 5 мм вырезаем круг с поперечником, равным поперечнику верхнего основания катушки

Из сухих ветвей и стволов нарезаем диски на толщину 10 мм

Приклеиваем диски к фанере с тем расчетом, чтоб зазоры меж примыкающими дисками были минимальными

Приклеиваем герметичный бортик, чтоб смола во время заливки не проникла в щели

Крепим заготовку столешницы, уложив ее поверх катушки – шурупы вкручиваем в промежутки меж приклеенными дисками

Подготавливаем состав для наполнения формы – делаем это по аннотации производителя

Заполняем форму и сходу стараемся, чтоб состав просочился во все зазоры

Выравниваем поверхность столешницы, для этого еще незастывшую эпоксидку размягчаем строительным феном либо горелкой как на фото

Опосля высыхания эпоксидки, удаляем бортик и фрезером торцуем столешницу

Полируем поверхность, используя войлочные круги и полировочные пасты

Оцениваем готовый итог и остаёмся довольны проделанной работой

Виды ручных лебедок

По сути, деление моделей на самодельные и заводские, импортные и отечественные – это классификации лебедок. Разделить их можно и по типу крепления.

Есть аппараты, фиксирующиеся на стенах, на земле и комбинированные. Но, основная классификация связана со строением, типом механизма лебедок:

№1 Рычажный механизм может работать без фиксации. Соответственно, не нужно искать основание, способное, как и лебедка, выдержать солидную нагрузку.

Плюсом, свободное крепление позволяет применять аппарат и по горизонтали, и по вертикали. Главный в конструкции рычаг. Он, запускает храповый механизм, вращающий вал лишь в одну сторону.

Минус конструкции – малая намотка троса на барабан. Более 6-ти метров в моделях класса не встретить. Зато, лебедка ручная рычажная – рекордсмен грузоподъемности. Именно среди аппаратов с рычагами встречаются тягающие по 10 тонн.

Такие лебедки солидны в размерах, применяются в промышленности, на стройках. Большинство же рычажных образцов миниатюрны, закупаются для бытовых нужд.

Подвидом рычажной лебедки считается монтажно-тяговая. В ней отсутствует барабан. Это делает модели компактными и снимает ограничение по длине каната. Встречаются предложения с 20-25-метровыми тросами.

Зажимаются они кулачками на корпусе. Расположены зажимы друг напротив друга, обеспечивая равномерную нагрузку на трос. Тот, в итоге, дольше служит. К тому же, есть функция блокировки кулачков рычагом.

Последний защищен срезным штифтом. Устройство совершеннее прочих рычажных лебедок, набирает популярность.

№2 Барабанный механизм работает только от опоры. Рассчитан на горизонтальное передвижение грузов. Если переместить их нужно под углом в 45 градусов, лебедка ручная барабанная крепится на высоте 15 сантиметров от земли.

Это минимум. Если передвигать груз предстоит под большим углом, аппарат поднимают на 65 сантиметров. Кроме опоры, работают рукоять, редуктор и барабан.

На последнем, как правило, десятки метров троса. Поэтому модели серии еще называют тросовыми. Вместо рычага движение задает вращающаяся рукоять.

Через редуктор она передает импульс на барабан, а тот задает тяговую силу. Если она чрезмерна, срабатывает стопор. Это обезопасит в моменты внезапного падения грузов. Они могут весить от 250-ти кило до 5 тонн.

Подклассификации лебедка ручная тросовая обязана разным типам привода. Наименее надежным считается :

-Червячный. В нем есть винтовая шестерня и основная. Последняя закреплена на барабане, вращается винтом. Механизм имеет автостоп и позволяет двигать груз в любом направлении, проще говоря, работает на реверсное движение. Радует и сила привода, компактность механизма. Но, плюсы перекрывает быстрый износ за счет активного трения в червячной паре. Снижая нагрузку, приходится постоянно смазывать ее. Без смазки червячные приводы часто клинет.

-Односкоростной шестеренчатый привод представляет большую шестеренку на барабане и рядом с ней малую передающую. Конструкцию еще именую зубчатой. Передаточное отношение высчитывается от количества зубцов на шестеренках. Ведущая из них монолитно скреплена с валом, а к нему фиксируется рукоять.

Если ее плечо длинное, для тяги нужно приложить минимальное усилие. Короткие рукояти заставляют попотеть. Зато, механизм надежен и долговечен, в горизонтали тягает по 2-3 тонны, а в вертикали несколько центнеров.

-Многоскоростной шестеренчатый привод. В таком несколько пар шестеренок. Учитывая, что каждая увеличивает коэффициент усилия в десятки раз, привод самый мощный. Но, скорость вращения барабана, свойственная при 1-ой паре шестерней, теряется.

Приемлемый ритм набирается с тяжелыми грузами от тонны весом. Если же задумано поднять ведро с гравием, процесс будет затяжным. Выручает функция блокировки шестерней. Можно застопорить определенные пары. Учитывая сие, цепная лебедка ручная с многоскоростным приводом – верх совершенства в своем классе.

Как видно, от нюансов строения лебедки зависит сфера ее применения. Есть даже отдельная классификация по назначению установок. Ее рассмотрим в отдельной главе.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

• Рычажные.
• Монтажно-тяговые.
• Барабанные.

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

• Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
• Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
• Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

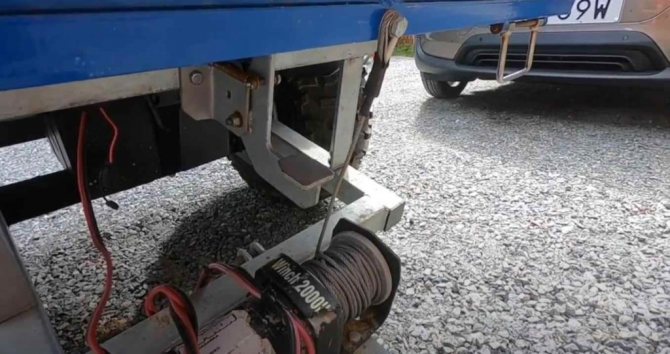

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Виды автомобильных лебёдок

В зависимости от конструкции привода лебёдки для внедорожников бывают:

• Ручные.
• Электрические.
• Механические.
• Гидравлические.

Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбор неоднозначен. Ориентироваться нужно на самые частые ситуации, которые могут случиться с машиной. Конечно, и от её конструкции тоже многое зависит.

Также надо учитывать полную массу автомобиля, притом полностью снаряжённого, чтобы приобрести лебёдку достаточно мощную для этого груза. Если она окажется слабой, то будет просто бесполезной в экстремальной ситуации, так как не сможет сдвинуть машину с места. Тяговое усилие лебёдки должно в 2.5 раза превышать массу автомобиля, тогда она легко справится с задачей без необходимости выгружать вещи.

Stayer Maxpull 4310-4

Так как выбрать лебёдку для внедорожника не так просто, рассмотрим все эти типы подробнее, а затем приведём лучшие модели, которые хорошо себя зарекомендовали на практике.

Ручные механизмы

Это самые простые и дешёвые устройства. В действие они приводятся вручную, для этого приходится вращать рукоятку или двигать рычаг. По конструкции они бывают рычажные, барабанные и червячные.

Ручные лебёдки для внедорожников подходят далеко не все, так как развиваемая ими тяга обычно небольшая. Их можно использовать на лёгких автомобилях массой до 1-2 тонн, а джипы гораздо тяжелее. Но встречаются и довольно мощные конструкции, с тягой в 4-5 тонн.

Электрические устройства

Электрические лебёдки для внедорожников подходят гораздо лучше, и они самые популярные. Питаются такие устройства от бортовой электросети – от аккумулятора. Использовать их очень просто, а запускаются они нажатием кнопки. Стоимость их вполне приемлема, а установка и подключение не вызывает проблем.

Такие автомобильные лебёдки развивают достаточно большое усилие и некоторые модели могут вытащить машину весом до 6 тонн. Но нужно иметь очень хороший и ёмкий аккумулятор, так как завести для подзарядки застрявший в грязи автомобиль не всегда возможно.

Механические приспособления

В отличие от ручных вариантов, механические лебёдки для внедорожников приводятся в движение не вручную, а двигателем, с помощью специального вала, подключаемого при необходимости.

Выбор такой лебёдки может ограничиваться конструкцией машины – далеко не все имеют возможность подключения дополнительного вала. Из преимуществ – довольно большая мощность, которой хватит, чтобы выдернуть машину из любых неприятностей. Но для этого нужно завести двигатель, что не всегда возможно, и это основной недостаток такой конструкции.

Гидравлические устройства

В устройствах такого типа барабан с тросом приводится в движение от гидравлической системы. Обычно они подключаются к гидроусилителю руля. Развиваемое усилие вполне достаточное и работают они бесшумно и плавно, но имеют множество недостатков:

• Стоимость больше, чем у других вариантов из-за сложности конструкции.
• Двигатель должен быть запущен.
• При повороте руля могут вести себя нестабильно, так как давление от гидроусилителя меняется.

Подобрать гидравлическую лебёдку для своего внедорожника может быть сложно, так как нужно учитывать возможности подключения. Между тем, особых преимуществ перед другими конструкциями у гидравлических лебёдок нет.

Гидравлическая лебёдка Runva 10000 LBS

Обработка катушки

Кабельные катушки бывают различных размеров, а поэтому из их можно создать самую разную мебель, начиная с табуретов и оканчивая обеденным столом

Кабельные бухты сами по для себя крепкие и по окончании эксплуатации не имеют суровых механических повреждений. Те либо другие недостатки можно убрать, используя шлифмашинку.

При подготовке катушки направьте внимание на вертикальную стойку. От тугой намотки кабеля на древесной поверхности могут оставаться оттиски, которые также придется убирать шлифмашинкой.

Что можно создать с основанием

Маленькой круглый журнальный столик

Зависимо от состояния досок, катушку для сборки стола можно употреблять полностью либо по частям. К примеру, из верхней либо нижней окружности, как это показано на фото получится хорошая мебель довольно по периметру прикрутить несколько устойчивых опор.

При желании такую мебель можно употреблять как компьютерный либо офисный стол

Если состояние бобины в целом хорошее и система устойчивая, ее можно употреблять полностью не разбирая. Другими словами, довольно утопить в древесную породу крепежные болты, выполнить шлифовку деталей и нанести лакокрасочное покрытие, которое даст изделию завершённый вид.

Как оформить столешницу

Наружный вид готовой мебели почти во всем зависит от технологии производства и от метода отделки. Невзирая на простоту, утилитарность и внешнюю схожесть столов, сделанных из кабельных бухт, есть много вариантов их декоративного дизайна. Вместе с ординарными вариациями отделки, предусматривающими обыденную расцветку, есть дизайнерские идеи, способные практически преобразить мебель, делая ее предметом искусства.

Уникальные варианты использования стола

Как и где применить мебель, изготовленную из древесной катушки? Почти все считают, что единственная сфера внедрения таковых поделок – это пространство для отдыха на садово-дачном участке. По сути это не так и верно сделанный и декорированный стол можно употреблять не только лишь на даче, да и в интерьере городской квартиры.

Предлагаю ознакомиться с увлекательными вариациями внедрения самодельных столов.

Просто дачный стол из древесной катушки сам по для себя оригинальное решение даже без какой-нибудь особой отделки

Кабельные бухты, адаптированные как подставки под цветочные вазоны, удобное и надёжное решение

Мебельный гарнитур для приусадебного участка – элегантное, удобное и дешевое решение

Журнальный столик в интерьере современной гостиной

Оригинальность выполнения этого стола заключается в обмотке опоры пеньковым канатом

Столешница, совмещенная с книжной полкой – снаружи симпатичное и сразу удобное решение

Еще одна книжная полка, но здесь вертикальные опоры, соединяющие верхнее и нижнее основание, изготовлены наиболее устойчивыми

Интересно почитать: Индукционный датчик своими руками

Подставка под цветочки, в какой катушка из-под провода положена не на основание, а уложена на ребро

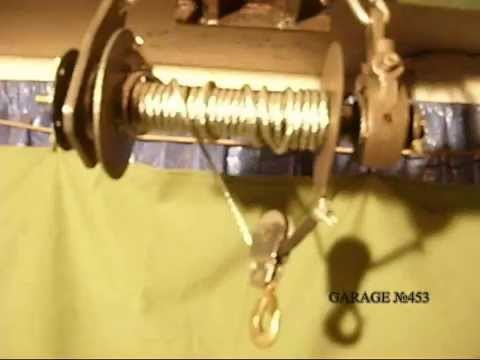

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

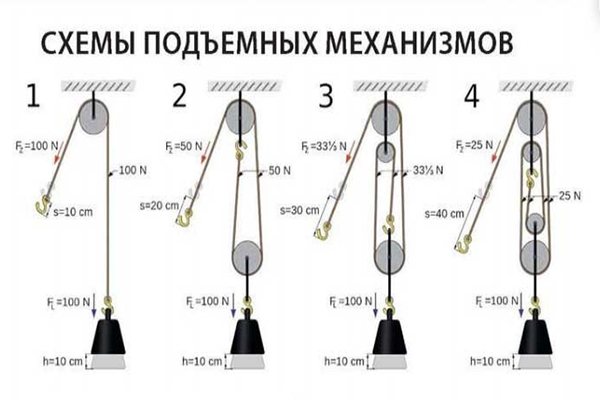

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Что представляет собой самовытаскиватель

Почти все автолюбители, в особенности опосля «успешной» поездки, думали над покупкой лебедки для собственного кара. Это полезное устройство поможет вынуть машинку из хоть какой грязищи, но его установка просит от обладателя много сил и средств. Например, на УАЗ приспособить лебедку не так просто: не считая кругленькой суммы пригодиться к тому же особое пространство под установку.

Как быть в этом случае? Хорошей кандидатурой лебедки станет самовытаскиватель. Данное приспособление – это самая обычная лебедка на ведущее колесо. Укрепляют его на ступицу болтами, закрепляют трос, иной конец которого привязывают к дереву либо железному колу.

Самовытаскиватель начинает вращаться совместно с колесом, наматывает на себя веревку (либо трос), тем кар сам себя вытаскивает из грязищи.

Для наилучшего эффекта приспособление укрепляют к двум колесам на одной оси. В этом случае оба конца троса фиксируют на ободах, а середину пропускают через блок, прикрепленный к дереву либо иной надежной опоре.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Машинный привод – один барабан, два барабана…

Традиционно лебедки с машинным приводом применяются для обслуживания простых строительных кранов, скреперных, буровых установок, в лифтах. Они могут иметь один, два или три барабана. Возможно, использование различных приводов – электрических, дизельных, пневматических, паровых.

Более часто встречаются реверсивные лебедки, барабан которых связан с валом двигателя зубчатыми колесами редуктора, реже – фрикционные с использованием соответствующей муфты или разъемной фрикционной передачи. Электролебедки снабжены автоматическими тормозными системами.

Как сделать ручную лебедку своими руками: 5 простых и проверенных способов

Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.

Функции лебедки для авто

Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».

Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.

Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.

Какие бывают лебедки

Условно они классифицируются по:

• конструкции;
• способу подключению;
• техособенностям.

Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).

Лебедка может быть нескольких видов:

1. Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
2. Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
3. Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
4. Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
2. Собрать барабан с редуктором.
3. Сборка стартера к редуктору осуществляется с помощью переходников.
4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Сборка

Для большинства автомобилистов, именно собственноручная сборка лебедки является огромным преимуществом, поскольку, делая что-либо для себя, в любом случае сделаешь это качественно. Кроме того, перед тем как сделать самодельную лебедку из стартера, тщательно изучается и продумывается ее конструкция, поэтому водитель прекрасно знает все особенности своей лебедки, и сможет починить ее практически в любых условиях. При наличии всех необходимых деталей, лебедка из автомобильного стартера может быть полностью собрана в течение одного-полутора часов, после чего можно будет приступать к ее испытанию.

Важно! Основным узлом будущей лебедки является барабан с тросом, поэтому работа начинается именно с его изготовления.

Если нет возможности использовать готовый барабан, он изготавливается из толстостенной трубы и 2-х листов металла с толщиной 4-5 мм. Щечки аккуратно обрезаются до подходящего размера и привариваются к трубе. После этого потребуется приварить на одну из них шестерню, через которую на барабан будет передаваться усилие для осуществления вращения.

В том случае, если используется стартер с планетарным редуктором, процесс сборки существенно упрощается, поскольку отсутствует необходимость монтажа отдельно расположенного редуктора, который достать не так просто. Лебедка на основе планетарного стартера получается мощной, легкой и компактной, так что спокойно может размещаться на переднем бампере любого внедорожника

После ее сборки необходимо уделить не меньшее внимание монтажу проводки. Кроме того, стоит тщательно продумать место расположения пульта управления – он не должен быть вблизи движущихся механизмов, но в то же время быть достаточно защищенным от грязи и воды

О том, как может выручить переносная и компактная лебедка, показано на видео:

Разновидности подъемных устройств

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Расчет полиспаста

Перед изготовлением полиспаста требуется рассчитать основные технические характеристики грузоподъемной конструкции. Расчеты требуется для составления чертежей и производятся согласно параметрам рабочего помещениями и весом груза.

Для определения нагрузок, влияющих на блочную систему в ходе эксплуатации, нужно рассчитать параметры, действующие на отдельные блоки:

Уравнение, использующееся для нахождения моментов силы, имеет следующий вид: SM * R = SC*R + l*SC*R + N* g*d/2, где:

При расчете также рекомендуется определить КПД остальных обводных роликов, в зависимости от конструктивных особенностей грузоподъемного механизма.

Правила безопасности

Запрещается переступать через любой натянутый трос. Во время работы не обойтись без специализированных перчаток, имеющих уплотнительные элементы на кончиках пальцев, либо качественных брезентовых. Настоятельно не рекомендуется использование обычных перчаток.

Не стоит забывать о возможности разрыва троса, так как это крайне опасно как для техники, так и для людей. В центре желательно помещать груз для обеспечения безопасности. Крепление троса осуществляется только за прочные качественные элементы.

Перед тем как будет применяться лебедка автомобильная, трос должен быть полностью размотан, после чего он осторожно, но по возможности плотнее, наматывается обратно с обязательным натяжением. Благодаря этому можно избежать запутывания, которое способно привести к заклиниванию барабана

Полная размотка обеспечивает максимальную эффективность, низкий уровень повреждения и должную упругость.

Иные варианты: простейшая лебёдка и конструкция из металла

Быстрая и достаточно эффективная альтернатива предыдущим моделям — довольно старый способ. Его знают автомобилисты, которым приходилось с подручными средствами буксировать машину. В экстренных случаях можно использовать такую лебедку и на даче, когда времени и материалов для более серьёзного устройства у вас нет:

• вкопайте глубоко в землю лом — он должен крепко фиксироваться в вертикальном положении;
• на получившуюся ось перпендикулярно наденьте отрезок трубы (рычаг), с помощью которого лом будет вращаться;
• закрепите трос на грузе и на ломе;
• вращайте лом, наматывая трос, и двигайте груз.

Для металлического устройства вам потребуются металл, сварка и различные комплектующие части. Это вращающийся цилиндр, шестерёнки, ручки и втулки.

Детали конструкции:

1. Шестерёнка Глиста. Она передаёт энергию вращения оси. Приобретите толстый элемент с массивными зубьями.
2. Вал для троса. Подыщите литой цилиндр и приварите к нему с одного края округлый металлический лист по размеру внутреннего кольца шестерёнки. Этот цилиндр впоследствии будет использоваться для накручивания троса. Если вал имеет сквозное отверстие — отлично. Для более качественного закрепления проденьте стальной трос и соедините снаружи в петлю.
3. Втулка для скольжения вала во время намотки троса. Хорошо бы дополнительно к ней установить подшипник качения.

Внимание! Из металла также изготавливают раму тягача с ушками на ней, качалку, водило, неподвижное кольцо муфты, закреплённое на шарнирах. Все детали лебедки должны быть умеренно жёстко зафиксированными, чтобы не болтаться и не истирать друг друга.
