Самостоятельное обустройство верстака в гараже

Как работают тиски?

Конструкция тисков довольно простая. Самый распространенный механизм представляет собой две плоские губки с регулировочной ручкой, которая двигает зажимной винт. С его помощью губки расходятся и сжимаются. Размещая между ними заготовку, можно обеспечить ее надежную фиксацию.

Интересные материалы:

Print screen как сделать скриншот? Принт скрин как делать на компьютере? Принт скрин как делать? Пришел ОБЭП что делать? Прислали акт сверки что с ним делать? Продаю машину что нужно делать с документами? Пролили соседи что делать? Пропала панель внизу экрана что делать? Пропала панель задач внизу экрана что делать? Прописали без согласия собственника что делать?

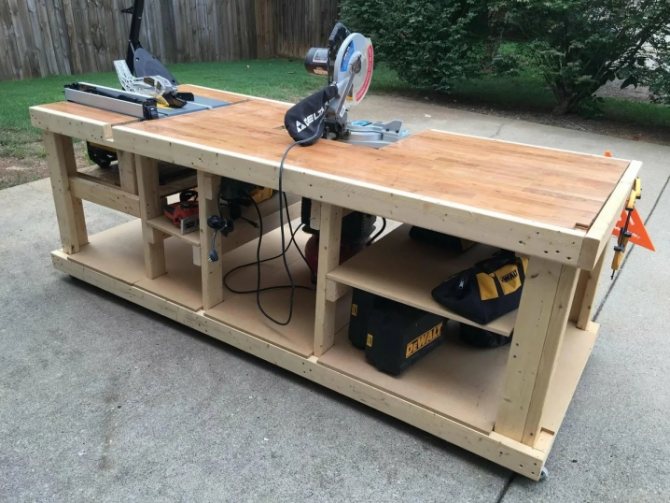

Какой высоты должен быть верстак?

1. Какой должна быть оптимальная высота?
2. Стандартные варианты
3. Как рассчитать?

Столярный или слесарный верстак является необходимым оборудованием, которое имеется практически в каждой мастерской. С помощью этого специального стола у мастера появляется возможность выполнять свою работу в комфортных условиях, когда все нужные ему инструменты находятся под рукой и не падают на пол.

Чтобы удобно разместить все приспособления и инструмент для выполнения обработки заготовок из древесины или металла, важно правильно рассчитать не только ширину и длину столешницы, но и высоту верстака.

Если правильно выбрать габариты рабочего места, то, работая несколько часов в удобной позе, мастер сможет не только сберечь здоровье позвоночника и суставов, но и повысить производительность своего труда.

Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком — одно удовольствие.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект — ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

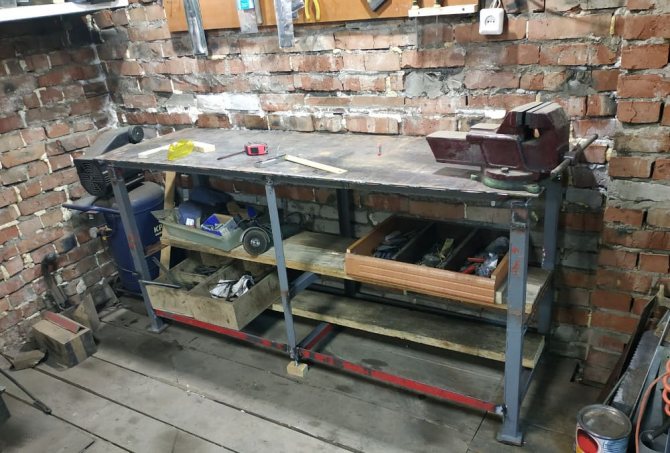

Требования к верстаку в гараже

Каркас делают из прочного железа, который дополняют мощной крышкой. Используют листовой металл, сдвоенные панели МДФ толщиной от 3 см, верх покрывают стальным листом. Такой стол выдержит удары, при этом сохранит возможность точной обработки.

Оцинкованное покрытие без проблем переносит взаимодействие с маслами, растворителями, бензином, другими агрессивными компонентами, легко моется. Для надежности его покрывают прочной порошковой краской. Борта с трех сторон не дают падать мелким деталям, иногда ставят съемный экран для защиты от пыли, металлической стружки.

Особенности конструкции

Стационарные устройства имеют емкости для хранения, а складные и мобильные оборудуются только крышкой, на которой впоследствии можно смонтировать приспособления. Тиски обычно располагают впереди и по бокам, их приобретают готовыми. Можно сделать приспособление собственноручно, взяв зажим и вмонтированный в доску винт для регулировки.

В крышке предусматривают отверстия под установку упоров, приспособлений по длине конструкции. Станина состоит из опор в виде ножек, которые усиливаются поперечным элементом и подкосами. Устойчивость зависит от количества дополнительных распорок. Ширина опорной части всегда меньше ширины столешницы, чтобы было комфортно работать.

Некоторые предпочитают выполнять работу сидя. При этом коленям человека не должен мешать продольный прогон каркаса. При работе стоя не должно быть препятствий для хода вдоль стола.

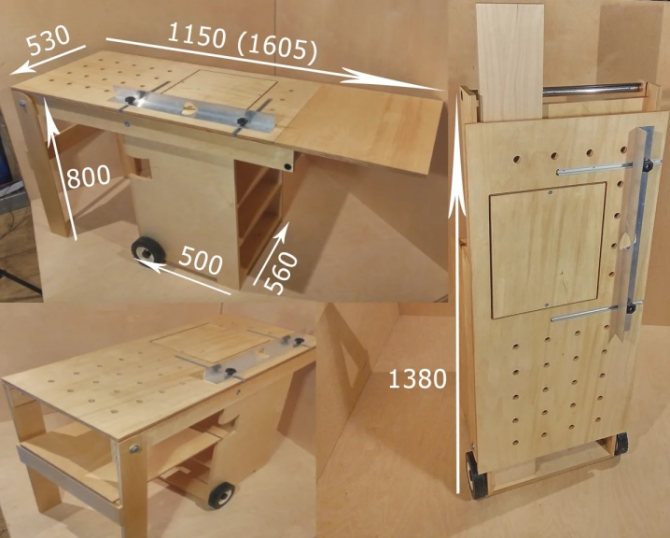

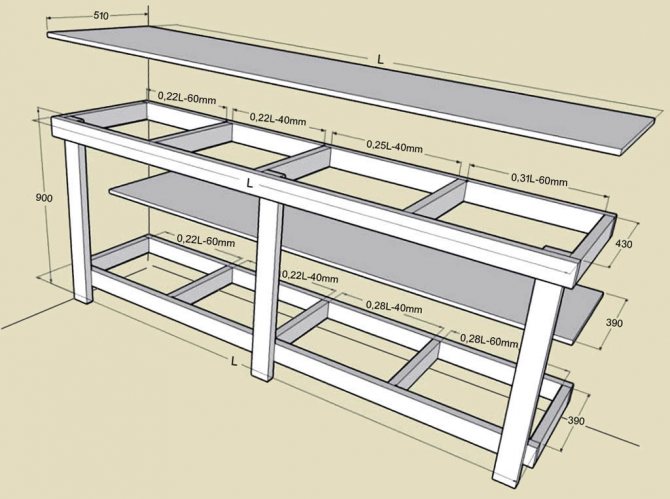

Размеры и чертежи верстаков

Размерные параметры верстака в гараже своими руками из дерева:

• толщина стола начинается от 50 – 60 мм, от этого пропорционально зависит прочность поверхности;
• стандартная ширина составляет 60 мм;
• длина — 120 см.

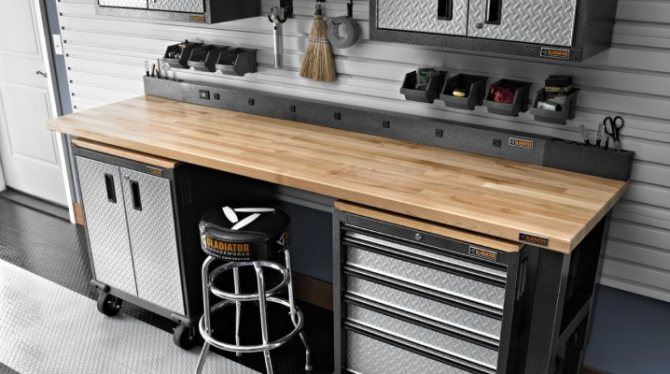

Перед работой составляют чертеж. Однотумбовые конструкции имеют блок хранения в виде тумбы с передвижными ящиками на шариковых полозьях на разной высоте. Иногда делают переставные полки и добавляют панель для инструментов.

Двухтумбовые в составе конструкции предусматривают две тумбочки с ящиками, разными по высоте. На задней вертикальной плоскости монтируют перфорированную панель для размещения инструментов.

Высота слесарного стола

Размеры изделия подбирают индивидуально. При этом имеют значение и параметры помещения.

Компактное изделие

В маленьких мастерских предпочитают использовать слесарный верстак ввиду его небольших габаритов.

Чтобы потом не вносить изменения в расположение, он устанавливается согласно требованиям ГОСТа и должен соответствовать стандартной высоте.

При этом необходимо учесть следующее:

Деревянный верстак

Школы и специализированные учебные заведения придерживаются этих же правил при обучении детей по профессиональной направленности. Поскольку слесарный станок не требует работы с крупными деталями, изменение высоты при различных типах работ не требуется.

О столярных верстаках

Устройство и назначение верстака

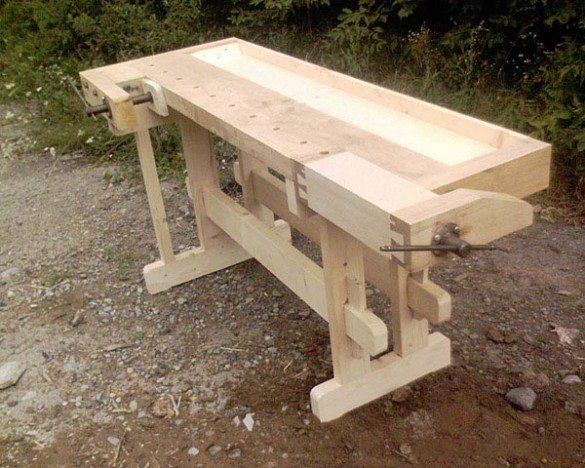

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

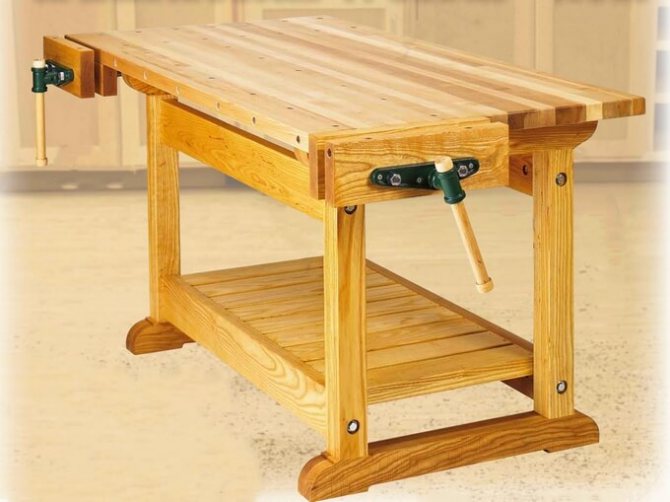

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

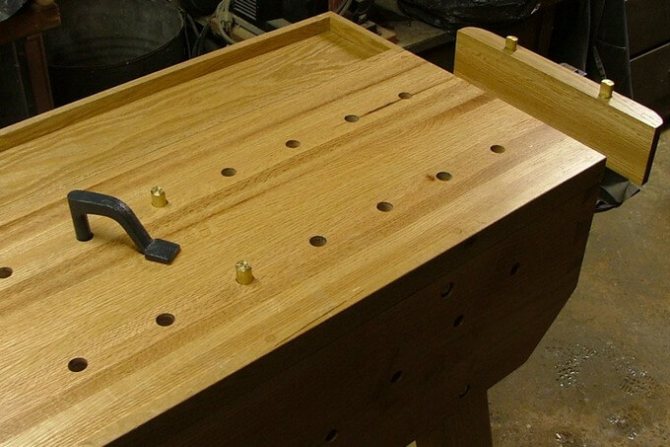

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Какой должна быть оптимальная высота?

Для оптимального выбора уровня высоты верстака – столярного или слесарного, его размер определяется с учетом работы мастера в положении стоя. Наиболее важным параметром в этом случае является высота точки нахождения локтя человека, расположенной над уровнем пола.

Выполняя работы в гараже или мастерской, мастер будет чувствовать себя максимально комфортно, если его локоть вместе с плоскостью рабочего инструмента будет находиться в едином горизонтальном направлении. Таким образом, руки и плечевой пояс мышц и суставов не будут излишне переутомляться и вызывать дискомфорт, усталость.

Осуществляя работу за верстаком, мастер сгибает руку – она, как правило, находится на уровне высоты браншей тисков, расположенных на столешнице. Это положение наиболее физиологично и комфортно для выполнения работы. Чтобы регулировать расстояние от локтя до уровня пола или столешницы, столярный или слесарный верстак требуется настраивать в соответствии с ростом человека. Например, если ваш рост составляет 170 см, то уровень от столешницы верстака должен находиться до уровня пола на расстоянии 70 см. Расчет здесь очень прост: от роста мастера, выражаемого в см, нужно отнять 100 см.

При этом следует учитывать, что расстояние от уровня столешницы верстака до линии глаз работника должен соответствовать стандартному размеру – от 45 до 50 см.

Если габариты столярного или слесарного верстака не соответствуют росту работника, а сама конструкция этого устройства не имеет возможности регулировки, применяются различного вида напольные подставки, высота которых подбирается исходя из роста человека для удобства его работы. Плотник или слесарь ежедневно выполняют свои рабочие функции возле верстака, при этом приходится работать всю рабочую смену с длительным наклоном корпуса вперед. Такая вынужденная позиция требуется для обработки заготовок на всем цикле выполнения работ.

В это время человек испытывает весьма ощутимую нагрузку на суставы и мышцы рук, поясницы и ног. В процессе длительной работы мышцы спины, шеи, а также суставы бывают сильно утомлены, что при регулярном повторении может привести к ухудшению здоровья, а при заболевании суставов – к инвалидности.

Поэтому так важно внимательно подходить к вопросу подбора высоты верстака таким образом, чтобы человек во время выполнения своих рабочих обязанностей не испытывал излишних неоправданных нагрузок.

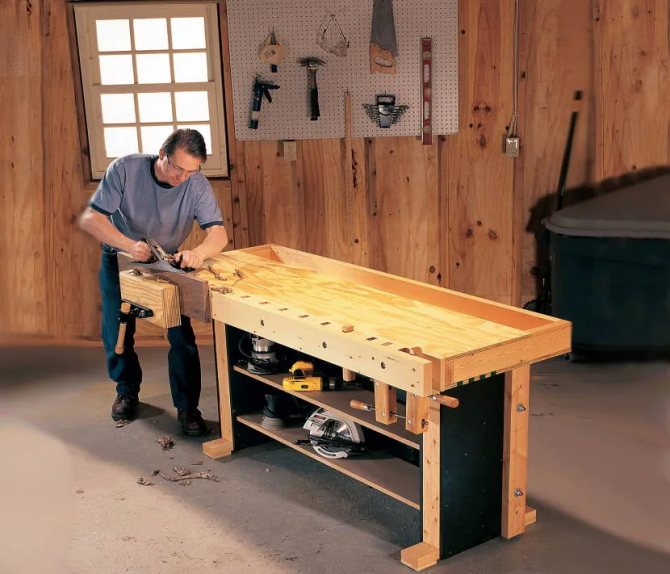

Столярный стол своими руками

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно он для людей, которые работают с деревом, одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком, а иногда и средством заработка. Эта статья рассказывает, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонитровать эту конструкцию даже новичку.

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей из дерева (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярне может быть довольно замысловатой (см. чертеж ниже), а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Монтаж верстака своими руками

Если бюджет не позволяет, а человек хочет себя испытать в новом деле в качестве творца, то верстак можно сделать своими руками. Это подразумевает определенные вложения, но они не будут настолько значительными, как в том случае, если приобрести готовое оборудование.

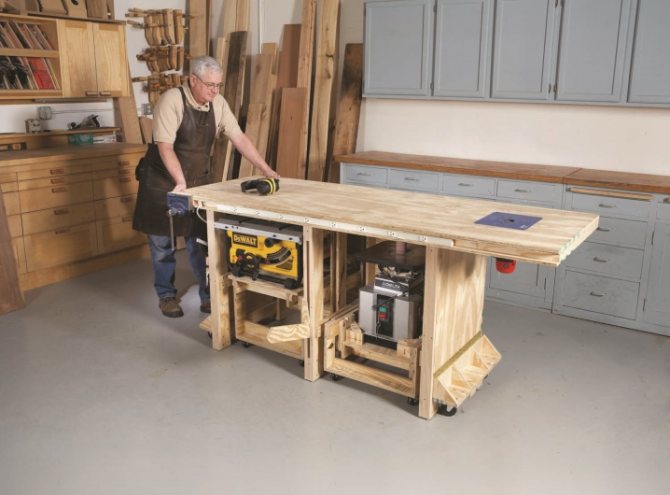

Многофункциональный вариант

Первом делом, изготовление подразумевает составление эскиза. Это позволит сделать стол с учетом свободного пространства, а также размещения инструментов.

Можно использовать готовые варианты с фиксированными размерами, в которые потребуется внести минимум коррективов.

При работе учитывают следующее:

Крупногабаритный вариант

Необходимо обратить внимание

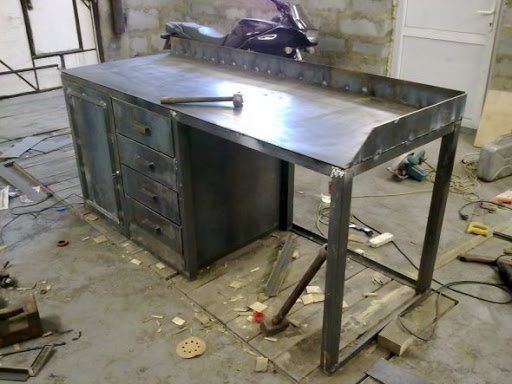

Если работа за верстаком связана с тяжелыми и крупногабаритными материалами, профессионалы будут рекомендовать сделать сварной металлический каркас. Его обычно делают из уголков и труб дюймовой толщины. К низу привариваются крепления для плотной фиксации на полу.

Изделие с выдвижными ящиками

Верстак, сделанный самостоятельно, позволяет сразу выбрать размер изделия для работы под свой рост, используя описанные выше формулы и правила. Общую высоту необходимо просчитывать после того, как столешница готова и можно точно ее измерить. Это позволит рассчитать правильный общий вертикальный параметр от пола.
