с использованием тиристора, которое под силам
собрать своими руками
даже начинающему радиолюбителю. Его можно использовать как самостоятельное устройство, так и в дополнение к существующему
зарядному устройству
, так как в схеме реализовано несколько типов
защит
. Имеется
защита
от короткого замыкания, так как без подключённого аккумулятора на выходе отсутствует выходное напряжение. Так же устройство не выйдет из строя при неправильном подключении батареи, транзистор откроет тиристор только при правильном подключении
аккумулятора
. Трансформатор берём готовый или мотаем сами, мощностью 150-200 ватт, вторичная обмотка с напряжением 16-19 вольт. Вместо указанных на схеме тиристора и транзистора можно поставить соответственно КУ202 с любым буквенным индексом и КТ815. Резистором R4 подбирают минимальное напряжение включения зарядки,
схема
рассчитана на аккумуляторную батарею 12 вольт. Перед включением обязательно проверить правильность монтажа. Рекомендую, отличная вещь против ошибок.
По желанию, на выходе схемы к АКБ, можно добавить вольтметр и амперметр. Вольтметр подключается параллельно нагрузке, а амперметр последовательно, через линию «+».
Диодный мост рекомендую выполнить на диодах Д242
Нажмите на изображение чтобы увеличить
Аналоги тиристора КУ 202
Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.
Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.
Основные недостатки
Речь идёт об отсутствии электронной защиты, которая могла бы противостоять короткому замыканию, перегрузке, либо переполюсовке. Частично роль защиты берёт на себя предохранитель. Но это не самое удобное решение.
Если есть желание и опыт, тогда можно отдельно собрать защитную схему и подключить её к уже готовому тиристорному зарядному устройству.
Второй минус заключается в гальванической связи блока настройки с сетью. Устранить такой недостаток можно с помощью регулировочного сопротивления с осью из пластика.
Также минусом считается потребность в установке радиаторов охлаждения. Самым лучшим решением будет ребристый радиатор, выполненный из алюминия. Проблема частично решается. Для этого применяют схему с активацией модуля регулировку в обмотку питающего трансформатора.
На самом деле собрать тиристорное ЗУ довольно просто. Но без определённых навыков и знаний браться за такую работу, а также проводить дома эксперименты настоятельно не рекомендуется.
Как относитесь к самодельным зарядным устройствам для АКБ? Кто-то собирал ЗУ на тиристорах? Стоит ли подобными самоделками заниматься?
Параметры тиристора КУ 202
| Параметр | Обозначение | Еди- ница | Тип тиристора | |||
| КУ202А | КУ202Б | КУ202В | КУ202Г | |||
| Постоянный ток в закрытом состоянии | Iз. с | мА | 10 | 10 | 10 | 10 |
| Постоянный обратный ток при Uобр max | Iобр | мА | 10 | 10 | 10 | 10 |
| Отпирающий постоянный ток управления | Iу. от | мА | 200 | 200 | 200 | 200 |
| Отпирающее постоянное напряжение управления | Uу. от | В | 7 | 7 | 7 | 7 |
| Напряжение в открытом состоянии | Uос | В | 1,5 | 1,5 | 1,5 | 1,5 |
| Неотпирающее постоянное напряжение управления | Uу. нот | В | 0,2 | 0,2 | 0,2 | 0,2 |
| Время включения | tвкл | мкс | 10 | 10 | 10 | 10 |
| Время выключения | tвыкл | мкс | 150 | 150 | 150 | 150 |
| Предельно допустимые параметры | ||||||
| Постоянное напряжение в закрытом состоянии | Uз. с max | В | 25 | 25 | 50 | 50 |
| Постоянное обратное напряжение | Uобр max | В | — | — | — | — |
| Постоянное обратное напряжение управления | Uу. обр max | В | 10 | 10 | 10 | 10 |
| Минимальное прямое напряжение в закрытом состоянии | Uз. с min | В | — | — | — | — |
| Постоянный ток в открытом состоянии | Iос min | А | 10 | 10 | 10 | 10 |
| Импульсный ток в открытом состоянии | Iос. и min | А | 50 | 50 | 50 | 50 |
| Постоянный прямой ток управления | Iу max | А | — | — | — | — |
| Импульсная рассеиваемая мощность УЭ | Pу. и max | Вт | — | — | — | — |
| Средняя рассеиваемая мощность | Pср max | Вт | 20 | 20 | 20 | 20 |
| Максимальная температура окружающей среды | Tmax | °С | +85 | +85 | +85 | +85 |
| Минимальная температура окружающей среды | Tmin | °С | -60 | -60 | -60 | -60 |
| Параметр | Обозначение | Еди- ница | Тип тиристора | |||
| КУ202Д | КУ202Е | КУ202Ж | КУ202И | |||
| Постоянный ток в закрытом состоянии | Iз. с | мА | 10 | 10 | 10 | 10 |
| Постоянный обратный ток при Uобр max | Iобр | мА | 10 | 10 | 10 | 10 |
| Отпирающий постоянный ток управления | Iу. от | мА | 200 | 200 | 200 | 200 |
| Отпирающее постоянное напряжение управления | Uу. от | В | 7 | 7 | 7 | 7 |
| Напряжение в открытом состоянии | Uос | В | 1,5 | 1,5 | 1,5 | 1,5 |
| Неотпирающее постоянное напряжение управления | Uу. нот | В | 0,2 | 0,2 | 0,2 | 0,2 |
| Время включения | tвкл | мкс | 10 | 10 | 10 | 10 |
| Время выключения | tвыкл | мкс | 150 | 150 | 150 | 150 |
| Предельно допустимые параметры | ||||||
| Постоянное напряжение в закрытом состоянии | Uз. с max | В | 120 | 120 | 10 | 10 |
| Постоянное обратное напряжение | Uобр max | В | — | — | 240 | 240 |
| Постоянное обратное напряжение управления | Uу. обр max | В | 10 | 10 | — | — |
| Минимальное прямое напряжение в закрытом состоянии | Uз. с min | В | — | — | — | — |
| Постоянный ток в открытом состоянии | Iос min | А | 10 | 10 | 10 | 10 |
| Импульсный ток в открытом состоянии | Iос. и min | А | 50 | 50 | 50 | 50 |
| Постоянный прямой ток управления | Iу max | А | — | — | — | — |
| Импульсная рассеиваемая мощность УЭ | Pу. и max | Вт | — | — | — | — |
| Средняя рассеиваемая мощность | Pср max | Вт | 20 | 20 | 20 | 20 |
| Максимальная температура окружающей среды | Tmax | °С | +85 | +85 | +85 | +85 |
| Минимальная температура окружающей среды | Tmin | °С | -60 | -60 | -60 | -60 |
| Параметр | Обозначение | Еди- ница | Тип тиристора | |||
| КУ202К | КУ202Л | КУ202М | КУ202Н | |||
| Постоянный ток в закрытом состоянии | Iз. с | мА | 10 | 10 | 10 | 10 |
| Постоянный обратный ток при Uобр max | Iобр | мА | 10 | 10 | 10 | 10 |
| Отпирающий постоянный ток управления | Iу. от | мА | 200 | 200 | 200 | 200 |
| Отпирающее постоянное напряжение управления | Uу. от | В | 7 | 7 | 7 | 7 |
| Напряжение в открытом состоянии | Uос | В | 1,5 | 1,5 | 1,5 | 1,5 |
| Неотпирающее постоянное напряжение управления | Uу. нот | В | 0,2 | 0,2 | 0,2 | 0,2 |
| Время включения | tвкл | мкс | 10 | 10 | 10 | 10 |
| Время выключения | tвыкл | мкс | 150 | 150 | 150 | 150 |
| Предельно допустимые параметры | ||||||
| Постоянное напряжение в закрытом состоянии | Uз. с max | В | 10 | 10 | 10 | 10 |
| Постоянное обратное напряжение | Uобр max | В | 360 | 360 | 480 | 480 |
| Постоянное обратное напряжение управления | Uу. обр max | В | — | — | — | — |
| Минимальное прямое напряжение в закрытом состоянии | Uз. с min | В | — | — | — | — |
| Постоянный ток в открытом состоянии | Iос min | А | 10 | 10 | 10 | 10 |
| Импульсный ток в открытом состоянии | Iос. и min | А | 50 | 50 | 50 | 50 |
| Постоянный прямой ток управления | Iу max | А | — | — | — | — |
| Импульсная рассеиваемая мощность УЭ | Pу. и max | Вт | — | — | — | — |
| Средняя рассеиваемая мощность | Pср max | Вт | 20 | 20 | 20 | 20 |
| Максимальная температура окружающей среды | Tmax | °С | +85 | +85 | +85 | +85 |
| Минимальная температура окружающей среды | Tmin | °С | -60 | -60 | -60 | -60 |
Все своими руками
Здравствуйте. Сегодня буду рассказывать о давно используемой мной схемой тиристорного фазоимпульсного регулятора мощности, которое я буду использовать как зарядное устройство для свинцовых аккумуляторных батарей Я уже как то писал о зарядке на тиристоре. Это зарядное на много лучше. Начну описание зарядного на тиристоре ку202 с преимуществ: — Зарядное легко выдерживает ток до 10А(зависит от тиристора, в данном случае КУ202) — Ток заряда импульсный, что по мнению многих радиолюбителей, поможет со сроком службы АКБ — Схема состоит из легкодоступных деталей, можно собрать чуть ли не из хлама Схема зарядного легко повторима и ее сможет собрать даже новичок, ли ж бы паять умел — И последнее преимущество,что к этой схеме не требуется никаких примочек. Схема уже снабжена всем необходимо, что бы рукожопые не сожгли ни аккумулятор, ни схему. В схеме зарядного есть защита от короткого замыкания, защита от переполюсовки, а так же ограничитель напряжения зарядки. Ограничение напряжения зарядки дает возможность не следить за окончанием зарядки, а оставлять зарядку без контроля на долгое время, схема сама все отключит
Схема тиристорного зарядного устройства на КУ202
Рассмотрим схему зарядного устройства. Слева на транзисторах Q2Q3 собранна схема тиристорного фазоимпульсного регулятора мощности, о том что это такое в интернете полно информации. Регулировка фазы открытия и соответственно тока зарядки регулируется переменным резистором R4. Транзисторы Q2Q3 это аналог однопереходного транзистора, который можно заменить на КТ117 для облегчения схемы. Силовой тиристор использую КУ202,он у нас доступен и достаточно мощный, что бы заряжать автомобильные аккумуляторы достаточным током. Кстати ток зарядки выставляется на 1\10 от емкости.
Правая часть схема это защита аккумулятора. На транзисторе Q1Q4 собранны защита от перенапряжение, защита от КЗ и защита от переполюсовки. Включается схема только когда на выход зарядки подключен АКБ. Через делитель R3R6 идет ток, открывая транзистор Q1 и запитывает фазоимпульсный регулятор тока. Защита от переполюсовки работает так. Когда клемы не правильно подключены, ток идущий через тот же делитель запирает транзистор, соответственно ток на регулятор мощности не идет. Отсекатель зарядки работает достаточно просто, когда напряжение окончания зарядки достигает 14.4В, напряжение на делителе R8R11 становиться достаточным для пробоя стабилитрона, транзистор Q4 открывается, закрывая собой Q1 И самое главное в схеме, это трансформатор. Питается схема от трансформатора с напряжением 18-25В. В моем случае на время испытаний питал зарядное от Регулируемого источника переменного тока. Печатная плата тиристорного зарядного устройства для автомобильных аккумуляторов

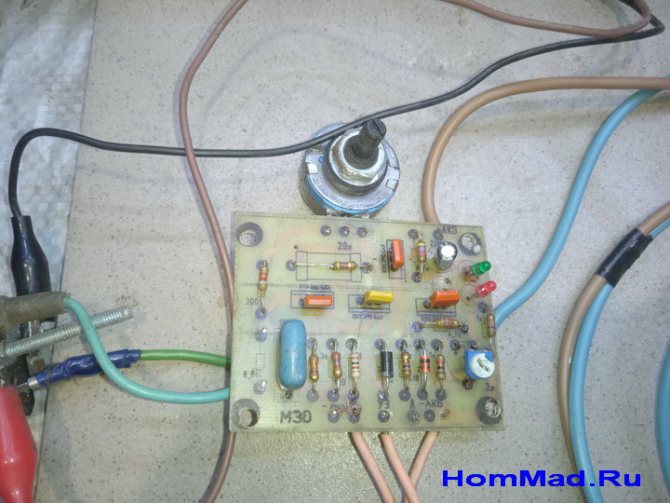

печатную плату тиристорного зарядное устройства Как изготовить печатную плату своими руками, можно посмотреть в статье Как изготовить печатную плату.
На выходе на плате установлены два светодиода для индикации подключения АКБ. Зеленый сигнализирует правильно подключенный аккумулятор, красный- полярность нарушена или переполюсовка. Так же на выход не плохо поставить предохранитель, ну на всякий случай

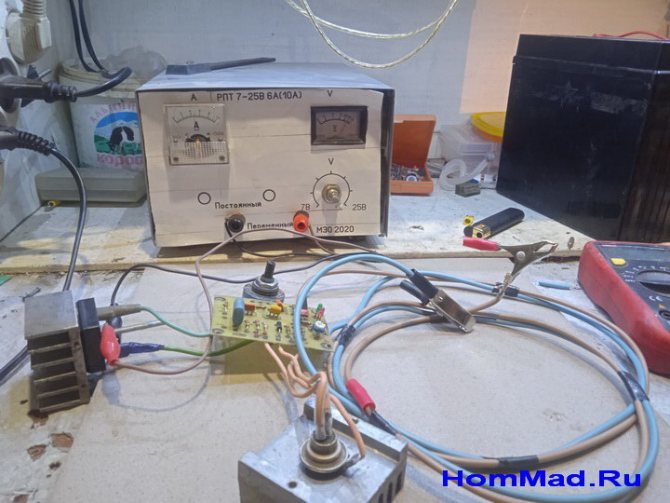

Теперь об испытания. Схема спаянна и собранна, диодный мост и тиристор установлены на радиаторы, выходные провода припаяны.
Печатная плата использовалась от старых зарядных и подготовлена под мощные резисторы. Но так как я пересчитал номиналы, то теперь все резисторы можно использовать на 0,25Вт. Так же транзисторы использовал типа КТ315 КТ361, старые но надежные. Можно использовать КТ3102 КТ3107 КТ814 КТ815 КТ816 КТ817
Испытания проведу на гелевом акб, влень с машины снимать нормальную акуму! На этой фото я намеренно подключил зарядку неправильно, но кроме загоревшегося красного светодиода ничего не произошло. Так и должно быть
А теперь правильно подключил и ток побежал. На фото минимальные показания тока, но можно сделать меньше увеличив номинал R4, допустим до 33кОм. Я оставил минимальный ток в 2А, так как меньше ток нет смысла ставить для автомобильного АКБ
А здесь максимальный ток в 8А. Этот показатель регулируется резистором R2. Чем меньше резистор, тем выше максимальный ток. Но гнаться за током не стоит, так как КУ202 больше 10А не вытянет, да и тока 10А вполне достаточно для зарядки АКБ емкостью в 120А.ч.
На фото почти заряженный аккумулятор и пришло время сделать всего одну настройку, это выставить максимальное напряжение. Для этого нужно подождать пока акума зарядиться до 14,4В и переменным резистором R8 выставить момент что бы напряжение выше не поднималось.
И все схема собранна, зарядка заряжает защиты работают. На этом пока остановлюсь, эта схема была собрана что бы пересчитать номиналы резисторов, рассказать вам о принципе работы и что я с ней буду дальше делать расскажу в статье про пуско зарядное устройство, а пока все.
Благодаря читателю удалось узнать автора доработки схемой автоматического отключения, автор master144, а обсуждение на форуме тут
Прошу больше не писать, что схема не рабочая. Вот видео работы зарядного устройства
Хотите такое же устройство?Напишите мне на внутреннюю почту Вконтакте. А так же подписывайтесь на обновления в группе, кнопки вверху сайта, и всегда будете в курсе последних обновлений С ув. Эдуард
Уважаемые читатели. Дело в том, что сборка моих проектов занимает очень много времени, не простительно много удерживаю средств из семейного бюджета и больше этого делать не буду. Если вам нравиться то, чем я тут занимаюсь и хотите продолжения, то прошу поддержки с вашей стороны. Будет поддержка, будет много нового(чертежи и схемы уже лежат).Поддержать можно тут

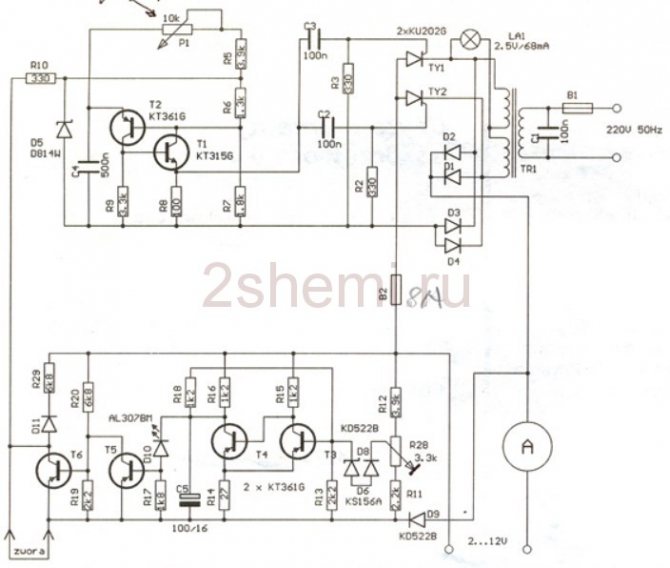

Схема и печатная плата ЗУ на SCR
Печатная плата нарисована вручную маркером. Вы можете сделать разводку самостоятельно, например на основании вот этого рисунка:
Конструктивные особенности сварочных трансформаторов
Регулирование тока сварочного трансформатора осуществляется различными способами. В настоящее время наиболее используемыми из них являются:
При введении магнитного шунта в магнитопровод трансформатора, часть магнитного потока создаваемого первичной обмоткой отводится магнитным шунтом и поэтому эта часть магнитного потока минует вторичную обмотку. При этом эффективность передачи энергии от первичной обмотки на вторичную снижается и, в результате, ток сварки уменьшается. При втором способе, когда обмотки разводятся, ухудшается их магнитная связь и снижается эффективность передачи энергии от первичной обмотки на вторичную. В результате чего ток сварки снижается. Оба эти способа обеспечивают плавное регулирование тока сварки. Причем, благодаря постоянству количества витков обмоток, напряжение холостого хода трансформатора остается неизменным. Сварочные трансформаторы этого типа обеспечивают ВВАХ падающего типа, и, таким образом, подходят для ручной дуговой сварки покрытыми электродами.
