Самостоятельное изготовление оцилиндровочного станка для обработки древесины

Назначение станка для оцилиндровки

Станок для деревообработки полностью подготавливает бревно для установки в стеновые конструкции срубов. Функции деревообрабатывающих станков:

• изготовление пазов под монтаж;
• оцилиндровка брёвен (в том числе финальная);
• производство доски обрезной из лафета;
• производство плашек на паркет;
• фрезерование гладкой древесины;
• обрезка не обрезной доски;
• подготовка венцовой чашки;
• изготовление бруса;
• распилка леса на лафет;
• регулируемая скорость вращения бревна;
• выполнение компенсационного паза с помощью дисковой пилы.

Движение каретки контролируется лазерным указателем. Важное свойство оцилиндровочных станков — возможность выполнения любых манипуляций одним комплектом инструментов без переустановки бревна. Сочетание фрез и приемов позволяет изготовить сложные изделия с разным диаметром, например, балясины. Своими руками можно обработать бревно длиной до 7 м.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Простой и аккуратный станок для гаража Мини-конструкция для частного использования Инструменты для сборки самодельного фрезерного станка Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез Многообразие рабочего инструмента Для работы с разными поверхностями Создание 3d рисунка при помощи станка с ЧПУ

Фрезы для станков по дереву

Устройство станка для оцилиндровки

Чертеж станка для обработки брёвен включает:

• металлическую раму, как правило, изготовленную из прямоугольного трубопроката;
• направляющие для передвижения пильного и силового устройств;
• бабки для крепления бревна и его кручения. Передняя оснащается делительной головкой, с помощью которой фиксируется ствол. Туда же устанавливается шпиндельная головка;
• фрезами обрабатывается древесина. Фигурная фреза выбирает паз для монтажа. Универсальная фреза предназначена для вырезки венцовых чашек, обработки плоскостей, оцилиндровки;
• ножи для фрез съемные. Производятся из хорошей стали, их можно заменять и точить, не трогая фрезу;
• рычаги для размещения бревна;
• ролик-упор для предотвращения провисания бревна;
• механические тормоза устанавливаются с двух концов каретки и используются во время выборки венцовой чаши;
• фиксатор каретки останавливает ее во время выборки чаш;
• устройство для вращения ствола вручную: используется во время прорезки продольного паза.

Устройство

Установка имеет несколько основных узлов. Станина выполнена в виде металлической рамы. Может иметь жесткое сварочное соединение в виде прямоугольной трубы или мобильное соединение отдельных металлических элементов с помощью болтов и гаек. Является основанием для крепления всех элементов конструкции.

В оцилиндровочном станке присутствуют направляющие, по которым передвигается пильный инструмент. Обычно они составляют единую конструкцию с металлической рамой. В отдельных типах установок по направляющим перемещается бревно.

Может быть одна или две (передняя и задняя) бабки. Их назначение – закрепить и крутить бревно. На передней бабке в некоторых моделях станков расположена делительная головка, служащая для установления определенного угла поворота для разных этапов обработки.

Узел для крепления инструментов и механизмов перемещения – суппорт.

Основное назначение фрезы – крепление режущего инструмента. Она также обеспечивает уменьшение вибрации, увеличение точности выполняемых операций и легкости вхождения в заготовку. Бывают фигурные и универсальные фрезы.

Ножи оцилиндровочного станка изготавливаются из стали высокой марки. Крепится режущий инструмент во фрезу так, чтобы легко можно было его заменить или снять для заточки.

Кроме этого, устанавливаются дополнительные элементы. Это рычаги, обеспечивающие удобство установки заготовки на раму, и ролики-упоры, не дающие ей провисать. Также присутствуют тормоза и фиксатор каретки. Они используются в станках с функцией выборки венцовой чаши и устанавливаются на окончание каретки. Для выемки продольного паза применяют регулятор вращения бревна.

Современные производители деревообрабатывающего оборудования комплектуют такие станки для оцилиндровки автоматизированными модулями с компьютерным управлением.

Виды станков для оцилиндровки

Механизмы для оцилиндровки подразделяются на следующие типы:

Проходные станки обеспечивают постоянное продвижение ствола. Во время обработки бревно продвигается через инструмент.

Цикловые станки передвигают и обрабатывают древесину в ходе цикличных движений и подразделяются на:

• цикло-проходные: бревно неподвижно, двигается резак;
• цикло-позиционные: инструмент неподвижен, двигается материал.

При деревообработке используется два типа движений: прямолинейные и вращательные. Форма конечного изделия зависит от комбинации движений. При цикло-проходном механизме брёвна двигаются прямолинейно, а инструмент вращается. При позиционном движении ствол вращается, а резец двигается вдоль его оси.

Промышленный оцилиндровочный станок точит или фрезерует древесину. Процесс точения возможен при быстром вращении бревна. В результате образуется много опилки. Во время фрезерования отходы образуются периодически, вращается в данном случае инструмент.

Оцилиндровочное оборудование делится на три категории по уровню автоматизации:

• механизированные станки. Загружает материал рабочий, он же следит и настраивает механизмы.
• автоматические станки. Рабочий лишь контролирует все процессы. Загрузка и обработка происходит автоматически.
• полуавтоматические станки. Автоматически контролируется лишь одну стадию деревообработки, далее подключается рабочий.

Сравнение деревообрабатывающих станков

• проходные станки для оцилиндровки производительны, при этом допускают погрешности в обработке, шершавость поверхностей;
• цикловое позиционное оборудование очень качественно обрабатывает древесину и осуществляет все операции, но значительно уступает в производительности.

Благодаря компактным размерам и устойчивой базе цикловое позиционное оборудование широко используется в деревообработке.

Рекомендации перед приобретением

Для выбранного уровня производительности важно учесть степень автоматизации оцилиндровочного станка. В механизированных моделях оператор загружает и выгружает бревна, проводит настройку и регулировку механизмов

Он также следит за качеством выполняемых работ, всеми этапами операций

В механизированных моделях оператор загружает и выгружает бревна, проводит настройку и регулировку механизмов. Он также следит за качеством выполняемых работ, всеми этапами операций.

В автоматизированных оцилиндровочных станках для специалиста, его обслуживающего, отводится роль контролера за процессом.

В полуавтоматизированных установках мастер подключается к процессу после выполнения станком одного цикла операций.

Электрический может работать без перерыва при условии, что электролинии надежные или есть генератор дополнительного питания. Бензиновый требует постоянной заправки, но не зависит от внешних факторов.

Но основной выбор стоит между проходным и цикловым типами. Проходной обеспечит высокую производительность, порой за счет качества обработки. Большинство моделей таких станков не имеет возможности делать поверхность бревна гладкой, без заусениц и шероховатостей. Цикловые установки работают значительно медленнее, но при этом имеют ряд достоинств:

• обеспечивают очень высокое качество обработки;
• выполняют весь набор операций;
• имеют компактные габариты;
• конструкция устойчивая и комфортная в обслуживании.

Кроме всего перечисленного, важную роль играет цена, производитель оборудования и требуемое качество обработки.

Самодельный оцилиндровочный станок

Проще всего станок сделать своими руками из пилорамы. Вместо переднего конуса устанавливается упор. Подшипником для упора оснащается бабка, расположенная сзади. Для вращения бревна используется дополнительный электромотор или ручка.

Сложнее всего изготовить фрезу, поэтому ее составляют из частей. Следует выбирать максимально прочный материал. Передвигается фреза на дополнительной рельсе. Устройство схоже с обычным фрезерным станком: в пазы устанавливается бревно, запускается его вращение, фреза двигается вдоль.

Самодельный оцилиндровочный станок необходимо ставить на крепкое бетонное основание. Можно подготовить раму из шпал или толстого бруса, установленную на утрамбованный грунт.

1. Собирается рама. Используется строительный уровень, допускается погрешность до 0,5 мм на 1 м. Раму устанавливают на высоте 20 см.
2. Установка силового механизма, бабок.
3. На установленные стойки крепится трос для электрокабеля (мобильного).
4. Силовой механизм оборудуется стопором.
5. Обеспечивается заземление.
6. К электропитанию подключается мотор для вращения бревна. При подключении следует проверить соответствие фаз режимам. Если фазы подключены неправильно, при нажатии кнопок двигаться головка будет в другую сторону. Значит, фазы нужно поменять.
7. Проверяется направление вращения бревна. Меняется оно сменой фаз на электромоторе. До проверки подключения фаз категорически запрещено запускать двигатели вращения и станка.

Важно крепко и жестко закрепить обе бабки, установив их параллельно направляющим. Оси бабок должны совпадать! Станок быстро выйдет из строя, если не сбалансировать фрезы. Заключительный этап монтажа станка — установка фрез. Фигурная закрепляется на вал и крепится к конической части болтом. В ее корпус вкручивается универсальная и накрепко затягивается.

Если между запусками он содержался в сыром месте или перерыв между использованием составил более 8 недель, следует выдержать станок в сухом сарае для просыхания моторов.

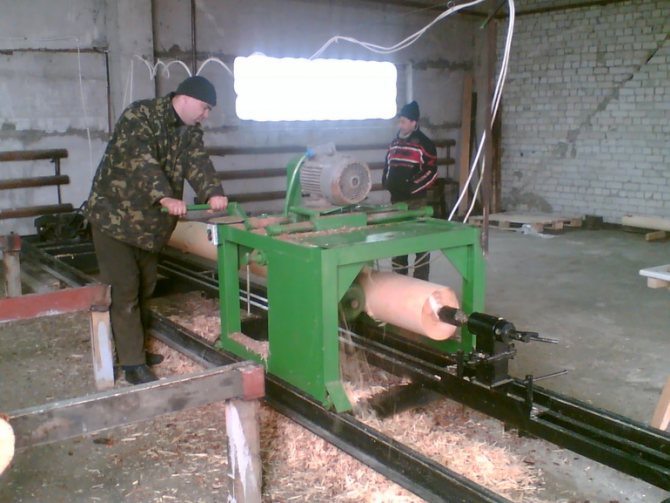

Оцилиндровочный станок с подвижной кареткой в действии:

Создание станка самостоятельно

Для производства универсального устройства, работающего с деревом, понадобится наличие:

• Вала;
• Станины, которая регулируется по вышине;
• Патрона для свёрл;
• Электродвигателя.

Этот механизм легко отшлифует, заточит и разрежет деревянные составные части.

Подбирая двигатель, не упустите из своего поля зрения такие характеристики:

• Мощность в промежутке от 0,6 до 1,5 кВт;
• Синхронность;
• Среднее значение вращения вала около 2500 оборотов в минуту.

Вал обязан иметь устройство для фиксации патрона под свёрла. Если такового нет, то потребуется подточить конечную часть вала при помощи напильника. Диаметр крепления обязан быть чуть больше диаметра патрона. Потом запустите двигатель и подточите патрон таким образом, чтобы он прочно закрепился на вале. При помощи притирочной пасты и надфиля подгоните патрон под необходимый размер вала. При неимении такой пасты следует потереть наждачку и развести маслом её абразив.

Обязательно просверлите отверстие и нарежьте резьбу M5 M6 в центральной части вала, это убережёт вас от нечаянного сползания патрона. Также не забудьте зафиксировать его с помощью потайной головки.

Вы можете расположить деревянную деталь в различных положениях по отношению к станку.

Особенности работы

Фиксация рамы к столу производится двумя болтами, а планки крепятся при помощи фиксирующих скоб.

Чтобы соорудить раму вам пригодиться шесть железных уголков, сечение которых должно составлять 2,5 на 2,5 см, и один уголок с сечением 4 на 4 см. Их длина составляет 30 см. Для соединения воспользуйтесь сварочным аппаратом

Обратите внимание на качество сварочных швов, так как станок в ходе работы заметно вибрирует

Для производства столешницы вы можете использовать пластмассу, металл, фанеру либо доски.

Для установки деталей на пространстве стола вам понадобится изготовить скобы и планки. Чтобы установить в отверстие патрона фрезу, пилу либо шкиву, вам нужно дополнительно сделать втулки переходного характера, а также оправки.

Самостоятельное изготовление оцилиндровочного станка для обработки древесины

С давних времен человечество использует деревья для строительства жилья. Это материал широко распространен, не требует сложной подготовки и хорошо сохраняет тепло. В настоящее время дерево можно подвергнуть любой обработке, чтобы придать желаемую форму бревну. Для получения ровных бревен с одинаковой площадью сечения применяют станки для оцилиндровки.

Такая установка позволяет осуществлять различные операции обработки древесины:

1. Оцилиндровка дерева.
2. Изготовление пазов.
3. Производство обрезной доски.
4. Получение элементов для паркета.
5. Обрезка досок.
6. Производство бруса.
7. Фрезерование гладкого бревна.
8. Пиление древесины на лафет.

Разновидности оцилиндровочного оборудования

Зависимо от технологии станок для оцилиндровки бревна подразделяется:

• Проходной – осуществляет переработку древесины во время движения, не делая остановки.
• Цикловой – при обработке древесины происходит прерывание перемещения бревна. Схема движений представляет собой цикл операций.
• А также цикловые установки классифицируются на два подвида:
• Цикло-позиционные – обработка материала происходит в процессе продвижения касательно инструмента
• Цикло – проходные – древесина подвергается деревообработке инструментом, который сам делает нужные движения.

По механизму работы станки разделяются на:

1. Механические – предполагают наличие оператора, который осуществляет регулировку режимов, настройку, загрузку и разгрузку оборудования.
2. Автоматические – вся схема обработки производится станком. Существуют модели, где человеку нужно произвести только загрузку материала.
3. Полуавтоматические – установка выполняет автоматически только один цикл операций, а потом человек снова должен запустить механизм.

Станок для оцилиндровки бревен в случае отдельного вида дает разную производительность. Проходное оборудование более производительно, но уступает по правильности обработки и образованию выраженной шероховатости материала.

Особенности устройства станков для оцилиндровки

Установка состоит из основных блоков – металлическая рама, передняя и задняя бабки, фрезы. Обычно в качестве рамы служат квадратные трубы, обладающие направляющими для движения силовой конструкции и каретки. Бабки требуются для закрепления бревна в центральной части и для толчка к вращательным действиям.

Основным ходовым инструментом выступают фрезы. Они обеспечивают легкое вхождение в древесину, уменьшая вибрации и увеличивая точность. Они бывают универсальные и фигурные. Универсальная фреза применяется при классической оцилиндровке, фрезеровки и выборки венцевых чашек. Фигурная фреза употребляется при выборке пазов.

Фрезы оснащены ножами, которые можно снять. При несоответствии получаемых параметров бревна необходимо заменять ножи. Они изготавливаются из прочной стали и применяются продолжительное время.

Выбор станка для производства оцилиндрованного бревна

Для выбора станка не следует ориентироваться на разрекламированные установки. Нужно хорошо оценить предлагаемые образцы. Конечно, полезно побывать на производствах, где используют такие станки. Общение с непосредственными операторами оборудования принесет неплохие плоды при выборе установки.

На российском рынке широко представлены следующие модели: Русь, Шервуд и Термит. Оборудование Шервуд и Русь могут быть отдельными составляющими, или входить в состав деревообрабатывающей системы. Объем бревна, которое проходит через данные установки, составляет 24 см. существуют модели, пропускающие большие диаметры. Такие установки применяемы при обработке различных материалов: береза, дуб, ясень, сосна и другие.

Конечно, приобрести популярные станки можно, но иногда приходится их переделывать под собственные нужды. Поэтому более практичным способом иногда выступает изготовка оцилиндровочного станка своими руками.

Формирование «чашек» — соединительных монтажных пазов

Элемент «чашка» выполняется при помощи фрезерного узла и прямолинейных направляющих, подающих инструмент. После формирования паза, фреза возвращается в исходное положение.

Такой конструктивный агрегат может быть частью технологического потока – опорной базой становятся кромки укладочного паза, на которые ориентируется ось «чашки». В наиболее распространенной компоновке фреза врезается в заготовку ниже центральной оси.

Но, как показывает практика, лучшие показатели точности демонстрируют станки позиционного типа, на которых чашкорезный аппарат установлен на суппорт с вертикальным расположением фрезы. В этом случае ось чашки может формироваться под различными углами к плоскости монтажного паза. Для такой работы чашкорезного агрегата необходимо, чтобы бревно поворачивалось вдоль оси и фиксировалось в новом положении.

Если оцилиндровочный станок не укомплектован чашкорезным модулем — оборудование для нарезки пазов можно купить и отдельно. Цена вопроса – от 100 000 руб.

Самостоятельное изготавливание станка для работы с древесиной

Самодельный оцилиндровочный станок предпочтительно выполнить с применением пилорамы. Чтобы происходило кручение бревна, применяется электрический мотор, устанавливаемый дополнительно. Заместо переднего конусной конусной части делается упор, подшипником для которого служит бабка, располагающаяся сзади.

Изготовление фрезы происходит путем сбора из составляющих элементов. Для движения фрезы употребляется рельса. Установка напоминает фрезерный станок, так как установка бревна происходит в имеющиеся пазы, потом происходит кручение. В итоге фреза начинает перемещаться вдоль бревна.

Самодельный оцилиндровочный станок крепится на твердую поверхность, предпочтительно бетонную. При изготовке рамы также используются шпалы или толстый брус.

Этапы сбора станка:

• Собирание рамы, используя уровень для размещения в устойчивом горизонтальном положении. Обычно высота рамы достигает 20 см.
• Монтирование силовой конструкции (передних и задних бабок), на которую натягивается трос крепления электрокабеля.
• Оборудование силовых стоек стопором.
• Обеспечение заземления.
• Подключение двигателя, приводящего к кручению бревна. При этом следует ориентироваться на точное подключения фаз. При неправильном подключении направление силовой головки не совпадет с направлением кнопок.
• Проверка направления кручения бревна. При неправильном направлении необходимо заменить фазы на электрическом моторе. Следует помнить, что пока не будет правильно подключены фазы питания, вращательные действия бревна и двигателя запрещены.

А также следует прочно закреплять бабки, устанавливая их одновременно с направляющими. Линии движения осей стоек должны быть похожи. Для этого меряется точная длина между продольным профилем и центральной частью стойки и между ближайшей направляющей и центром бабки. Эти расстояния должны быть равны для обеих бабок.

После всех операций монтажа следует проверить правильность сборки и горизонтальность рамы.

После продолжительного стояния без работы своего станка или нахождения во влажном помещении нужно перед запуском выдержать установку в сухом помещении для удаления лишней влаги.

Видео: самодельный оцилиндровочный станок.

Этапы конструирования станка самостоятельно

Приобретение профессиональной установки для получения обработанной древесины – дорогое удовольствие. Но есть альтернативное решение: можно сделать станок для оцилиндровки бревна своими руками.

В качестве основания используется пилорама. Конус в передней части меняют на упор. В заднюю бабку вставляют подшипник. Понадобится также электрический мотор для обеспечения кручения бревна. Вращение может быть ручным, тогда необходимо сделать ручку.

Фреза собирается как отдельный узел из очень прочного материала. Ее передвижение можно обеспечить с помощью укладки рельсы. Это путь, по которому будет передвигаться фреза. В такой конструкции заготовка должна располагаться вдоль рельсы и вращаться так, чтобы фреза скользила по ней.

Перед установкой оцилиндровочного станка проводится бетонирование (в случае отсутствия) или утрамбовка площадки требуемого размера. Далее происходит сборка секций рамы, выравнивание их по уровню в горизонтальной плоскости. Максимальная погрешность при установке не должна превышать 0,5 мм на 1 м во всех направлениях. Высота установки 20 см.

Последующие этапы сборки такие:

• установка силового механизма;
• установка передней и задней бабок так, чтобы их оси совпадали и были параллельны направляющим;
• крепление стоек под трос для мобильного силового кабеля;
• натяжение троса;
• оборудование прижим-стопора под силовой механизм;
• монтаж заземления;
• подключение двигателя и проверка направления вращения пиломатериала. Нужное направление регулируется сменой порядка подключения фаз двигателя;
• монтирование фигурной фрезы на коническую деталь с помощью болтов;
• ввинчивание универсальной фрезы в корпус фигурной. Для того чтобы избежать разбалансировки, узел затягивается ключом;
• проверка правильности сборки.

Самодельный станок требует профилактики при длительном простое или установке во влажном помещении.

Строительство частного дома, дачи, жилого сруба требует качественного лесоматериала, который обработан на профессиональном оборудовании. Для технических построек оцилиндровать древесину можно самостоятельно.

Преимущества самодельного станка

Оцилиндровочный станок, сделанный своими руками, обладает определенными преимуществами:

1. Небольшой расход древесины.
2. Получение материала для любых собственных нужд.
3. Достижение хорошего качества получаемого бревна.
4. Наличие станка под рукой.

Конечно, как и любой покупной станок, самодельное оборудование требует приобретение комплектующих частей. Но обработка древесины на своем оборудовании получается более подходящей к личным целям применения получаемого бревна. Достижение определенных технических свойств у изделий происходит при наличии самодельного оцилиндровочного оборудования.

Эксплуатация и уход

На производственных площадях выработка готового бревна может составить до 800 м за рабочую смену. В домашних условиях такое вряд ли возможно, да и не нужно. Чтобы получить несколько штук качественных ОЦБ для будущего строительства в день, соблюдайте правила безопасной эксплуатации и своевременно проводите профилактику. Итак:

После долгого простоя сразу нарезать и торцевать брёвна нельзя, важно разогреть станок для оцилиндровки бревна, проверить состояние фрезы, смазать все движущиеся узлы, осмотреть на предмет коррозии ответственные части. Изоляция силового кабеля не должна вызывать нареканий, грызуны способны ею лакомиться

Надёжность подвесов тоже должна быть на высоте.

До включения станка в работу следует провести его испытания: на холостом ходу, под нагрузкой (для этого используют короткий отрезок), на время. Если результат устраивает: качество не потеряно, время соблюдено, части из строя не вышли, то осторожно начинают работу, предварительно очистив станок от стружки. Во время работы частой причиной вывода из строя становится нагрев подшипников, не допускайте повышения температуры выше 60 градусов. Если системы охлаждения нет, то решается проблема установкой вентилятора или работой при открытых дверях. Определить перегрев самому можно. Заводской агрегат всегда имеет масляные ванны, куда наливается должный уровень и проверяется щупом, – кустарную установку придётся постоянно смазывать. Выбирают для этой цели индустриальное жидкое масло и солидол для труднодоступных мест. Менять отработанный материал не реже 1 раза в 3 месяца. Вместе с ним убирают забившуюся пыль, грязь и стружку.

Своевременно делайте текущий и капитальный ремонт самодельной установки для оцилиндровки брёвен. Полной разборки при первом варианте может не понадобиться, если профилактика осуществлялась вовремя. На этой стадии заменяют подшипники, болты, крепления, проверяют остроту режущих инструментов и если нужно меняют их.

Капитальный ремонт осуществляется только усилиями специалиста по обслуживанию электродвигателей и слесаря сборщика. То есть снимается силовой узел и отправляется в мастерскую. Делать что-либо самому, при отсутствии знаний и опыта, не рекомендовано. Самостоятельно можно только заменить подшипники на вращающемся валу.

Собственный оцилиндрованный станок принесёт своим владельцам пользу только тогда, когда решение собрать пилораму для производства ОЦБ выверено со всех сторон – это большой труд, требующий ответственности. К тому же ожидать большой производительности от станка для оцилиндровки сделанной своими руками нельзя, поэтому присмотритесь к б/у оборудованию.

Андрей Понамарев

Автор публикаций на 1Drevo.ru с темами: Полировка дома | Сруб из оцилиндрованного бревна | Утепление сруба | Дома из профилированного бруса | Дома из клееного бруса | Хозпостройка из клееного бруса | Окна из сосны | Строительство дома из оцилиндровки | Деревянные полы | Обшивка стен вагонкой | Крыльцо | Материал для дома и др.

Функции оборудования

Выбирая станок ОС1 400, модели от Шервуд или других ведущих производителей, следует знать, на какие функциональные возможности можно рассчитывать при приобретении подобного агрегата.

Оцилиндровочный станок ОЦС, как и его конкуренты, аналоги, выполняют следующие функции:

• Изготавливают пазы, необходимые для монтажа бревен разного типа;
• Оцилиндровывают бревна;
• Производят обрезные доски на основе лафета;
• Выполняют плашки для паркета;
• Фрезерую гладкую поверхность древесины;
• Обрезают не обрезные доски;
• Готовят венцовые чашки;
• Изготавливают брус;
• Распиливают древесину на лафет;
• Регулируют скорость вращения бревна;
• Выполняют пазы компенсационного типа за счет применения дисковой пилы.

Важная особенность деревообрабатывающих станков заключается в том, что оборудование такого типа может выполнять широкий перечень операций без необходимости переустанавливать само бревно. Специальные фрезы и узлы, которыми оснащается станок, позволяют на агрегатах этого типа изготавливать детали разного диаметра и сложных конфигураций. Мастер, имея в распоряжении оцилиндровочный станок ОС1 400, без проблем своими руками обработает бревно, длина которого составляет порядка 7 метров.

Цена играет не последнюю роль при выборе оборудования Шервуд или его аналогов. Тот же станок Кедр модели ОС 100 стоит от 210 тысяч рублей. Если вы захотите приобрести станок ОЦС, приготовьтесь отдать 750 тысяч рублей.

Во многом из-за высокой стоимости вместо заводского оборудования такого типа многие предпочитают собрать самодельный оцилиндровочный станок. Опытный мастер, имея чертежи, подобный станок своими руками сконструировать способен. Но новичку браться за самодельный станок настоятельно не рекомендуется, если он преследует цель получить оборудование высокой точности обработки.

Особенности устройства

Оцилиндровочный станок Алтай, как и его конкуренты, имеют примерно одинаковую конструкцию. Потому все агрегаты подобного типа состоят из:

• Металлической рамы. В большинстве случаев ее изготавливают из трубопроката прямоугольной формы;
• Направляющей для перемещения силового агрегата и фрезы;
• Бабки. Она служит для фиксации бревна и придания ему вращению. Передняя бабка характеризуется наличием делительной головки, которая позволяет зафиксировать ствол. Здесь же располагается шпиндель;

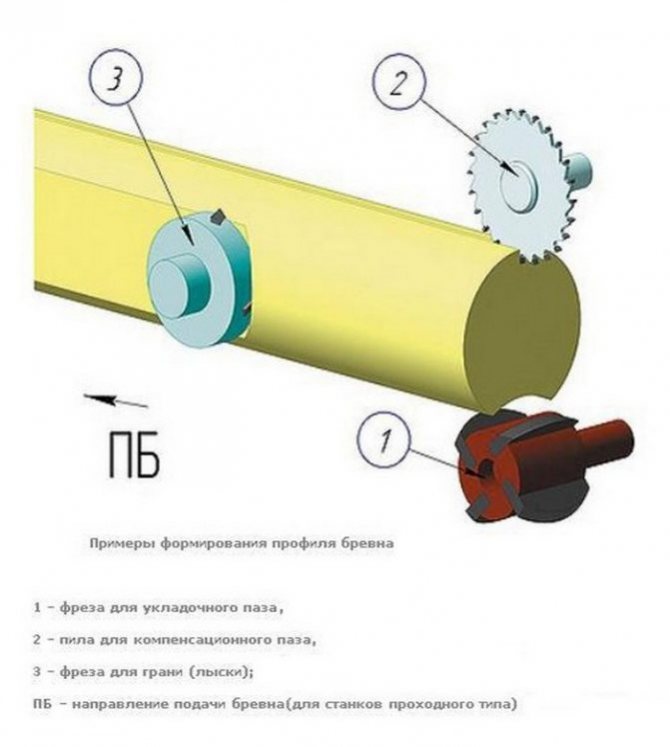

• Фрезы. Специальные фигурные фрезы выбирают пазы для последующего монтажа. Универсальная фреза позволяет вырезать венцовые чашки, обрабатывать плоскости и выполнять оцилиндровку на станках Шервуд;
• Ножей для фрезы. Их изготавливают из высокопрочной стали. При этом конструкция оборудования позволяет менять и точить нож фрезы, не снимая последнюю;
• Рычагом размещения обрабатываемого бревна;
• Роликов-упоров. Они защищают бревно от провисания;
• Механического тормоза. Его следует применять при выборке венцовых чашек;
• Фиксаторов каретки. Фиксатор останавливает движение каретки, когда выполняется выборка чаш;
• Устройства для вращения бревна. Мастер использует механизм данного типа, чтобы выполнить продольный паз на станках Шервуд и его аналогах.

Монтаж

Для работы используется старая пилорама, на которой заменяют корпус упором и задними бабками для зажима неокорённого ствола. В качестве держателя устанавливают конический или иной роликоподшипник. Чтобы бревно без труда вращалось по собственной оси, потребуется дополнительный двигатель, вручную процесс пойдёт долго.Для перемещения фрезы, самым простым решение станет укладка рельсового пути. Не придётся перетаскивать тяжёлые хлысты вручную. Расстояние между поперечными шпалами, усиливающими конструкцию, и на которых крепится рельса – не более 1 м, для монтажа используется брус, пропитанный специальными составами или уже готовые шпалы.Монтаж самодельного станка для оцилиндровки начинается со сборки рамы. Действуя сварочным аппаратом, отдельно готовят её секции. А при сборке проверяют уровнем, так чтобы конструкция получилась в одной плоскости. Погрешность в 0,5 мм на каждый метр допускается, так как идеальной ровности добиться всё равно не удастся, а тяжёлое бревно в будущем сгладит несоответствие.Укрепляют фрезеровочный узел, собирается от деталей токарного станка. Ведь кроме оцилиндровки нужно вырезать чашку на стволе. Для этого требуется специальная вертикальная фреза, которую изготавливают самостоятельно или заказывают по каталогу заводу — производителю.

Теперь подключают двигатель для вращения. Сразу предусмотрите электропитание с советующим напряжением в помещении, предназначенном быть домашней пилорамой, силовой кабель должен идти отдельно и быть подключённым в независимый щит, иначе постоянного вышибания бытовых приборов в доме не избежать, что не может отразиться на их работе. Двигатель укрепляют анкерными болтами. Правильность подключения указана на корпусе, с ней должно совпадать движение силовой головки. В случае несовпадения поменяйте фазы местами.Кабели подключения разнообразных узлов устанавливаются на всю длину готового станка с запасом. Безопасность использования заключается в укреплении их над станком гибкими держателями. Нель дать кабелю провиснуть и тем более коснуться рабочей поверхности – переруб чреват последствиями.До пуска в работу, станок для оцилиндрованного бревна проверяют на параллельность осей бабок, передней и задней. Перемещающая фреза должна идти точно горизонтально. Если этого не сделать, самая меньшая неприятность, случающаяся при эксплуатации – кривизна ствола. Большая – выход из строя всей системы. К тому же погрешность параллельных линий приводит к игре бревна, особенно при плохой фиксации.

Классификация

Даже опытный мастер должен провести детальный анализ того, какой тип оборудования ему больше подойдет. Выделяют два основных типа механизмов, предназначенных для оцилиндровки бревна.

1. Проходной. Здесь станок позволяет постоянно продвигать ствол во время его обработки. Бревно движется, проходя через обрабатывающие фрезы. Проходной агрегат используется достаточно часто, но имеет свои нюансы.
2. Цикловой. Передвижение и обработка дерева осуществляется на основе циклических движений.

При этом цикловой агрегат имеет два подвида:

• Цикло проходной. Здесь движения осуществляет только резак, а само бревно остается неподвижным;
• Цикло-позиционный. Рабочий инструмент остается в неподвижном состоянии, а перемещение осуществляет бревно.

Агрегаты могут отличаться между собой по типу движения в процессе деревообработки:

Не стоит забывать, что деревообрабатывающее оборудование может иметь разную степень автоматизации. Если брать во внимание данный критерий, то все оцилиндровочные устройства делятся на три вида.

1. Механизированный агрегат. Мастер должен загрузить обрабатываемую древесину, следить за выполнением всех операций, настраивать и регулировать работу станка.
2. Автоматический. Мастер выполняет только одну основную задача — контролирует протекание процессов деревообработки. Загружается и обрабатывается бревно в автоматическом режиме.
3. Полуавтоматический. Специально разработанная для устройства автоматика отвечает за выполнение одной стадии деревообработки, после чего мастер приступает к своим обязанностям.

Что выбрать?

Основной вопрос выбора заключается не в том, купите ли вы агрегат Шервуд, Термит, Тайга или прочие отечественные, зарубежные аналоги.

Выбирая деревообрабатывающее оборудование для работы с бревнами, главный момент состоит в том, отдадите ли вы предпочтение проходному устройству, либо цикловому.

На основе этого можно сделать два объективных вывода.

1. Проходной тип деревообрабатывающего станка, который позволяет оцилиндровать бревно, отличается высокой производительностью. При этом оборудование допускает образование погрешностей в процессе обработки материала. Поверхность может оставаться шершавой по завершению работ.
2. Цикловой вариант деревообрабатывающего оцилиндровочного устройства способен качественно обработать материал и выполнить все сопутствующие операции по обработке. Недостатком можно назвать тот факт, что по уровню производительности данные агрегаты существенно уступают своим проходным аналогам. Компактные размеры, устойчивая база привели к тому, что именно позиционные агрегаты получили наиболее широкое распространение в сферах деревообработки.

Ассортимент обширный, потому к выбору следует подходить со всей ответственностью. Ориентируйтесь на собственные потребности в плане качества, производительности и не забывайте о значимости финансовой стороны вопроса.

Этап 7. Дверные, оконные проемы

Мы специально начали разговор о проемах после окончания строительства, т. к. есть два варианта их обустройства.

Устройство обсадной коробки для установки окон и дверей в срубе

1. В первом случае отверстия создаются уже после завершения строительных работ. При этом в венцах, расположенных в местах будущих проемов, предварительно оставьте небольшие зазоры (габариты последних зависят от размеров монтируемых изделий). Когда завершите укладку бревен, просто прорежьте проемы бензопилой.
2. Во втором случае оставляйте проемы еще в процессе строительства. Это очень трудоемко и дорого, поскольку вы будете использовать бруски с врубками на торцах и специальные пазы.
   Как установить окно в сруб

   Монтаж окна

   Окна для бани

   Двери для бани из сруба

Поэтому советуем отдать предпочтение именно первому варианту.

Оцилиндровочные станки для обработки бревен, их особенности и характеристики

Оцилиндровочные станки – главные комплектующие линий по обработке древесины, которые применимы как в стандартных цехах, так и при изготовлении подобных изделий своими руками. Основная функция данного станка – за счет фрезы со сложной конструкцией и разными видами заточки ножей снимать гладкий верхний слой с каждого бревна.

Оцилиндровочный станок для бревен

В настоящее время в продаже представлено огромное количество подобных изделий различного вида и назначения, среди которых совершенно не сложно выбрать оборудование, идеальное именно для вашего случая.
