Что такое Омметр? Практика измерения сопротивления омметром

Физический смысл сопротивления

Электрический ток — это движение заряженных частиц в определенном направлении, которое инициируется разницей напряжения на концах проводника. Проводящие ток материалы обладают сопротивлением, которое можно наглядно представить как силу трения. Чем тем больше препятствий электроны встречают на своем пути, тем быстрее теряют энергию.

Значение сопротивления зависит от свойств материала проводника, его длины и площади сечения. Лучшей проводимостью среди доступных металлов характеризуется медь, поэтому современные ЛЭП и электропроводка изготавливаются из медных жил. Энергопотери таких линий гораздо меньше, чем алюминиевых или стальных.

На сопротивление оказывает влияние условия среды. Некоторые материалы при достижении критической температуры порядка -200°С обладают сверхпроводимостью, то есть нулевым сопротивлением. Это позволяет использовать их для изготовления сложной аппаратуры и мощных турбогенераторов.

В элементах типа ТЭН или греющих кабелях, наоборот, сопротивление очень большое. За счет передачи части энергии от заряженных частиц материалу проводника устройство нагревается и сообщает тепло окружающему пространству.

Сопротивлением обладают не только проводники, но и источники тока, измерительные приборы, конденсаторы, катушки, контакты в соединениях. Существует 3 вида сопротивлений:

• активное при постоянном и переменном токе;
• индуктивное;
• емкостное.

По величине оно может быть малым, средним и большим. Чем меньше значение, тем сильнее влияет на результат измерений сопротивление самого прибора и его контактов.

Закон Ома

Закономерность между тремя характеристиками — силой тока I, напряжением U и сопротивлением R — была установлена немецким физиком Георгом Омом в 1826 году. Он выяснил, что они связаны достаточно простым соотношением:

I=U/R

Исходя из формулы и зная какие-либо 2 величины, очень просто найти недостающую третью:

U=I*R

R=U/I

В свою очередь сопротивление зависит от свойств материала и размеров проводника:

R=ρ*l/s, где ρ — удельное сопротивление на 1 м (табличное значение), l — длина, s —площадь проводника.

Потребители в цепи (резисторы) могут быть связаны последовательно, то есть без разветвлений. Чтобы найти общее сопротивление, все значения складываются:

Rобщ. = R1 + R2+…

Сила тока будет одинаковой на всех участках, а напряжение разным:

При параллельном подключении зависимость более сложная:

1/Rобщ.=1/R1+1/R2+…

В этом случае постоянно напряжение, но сила тока на каждом участке разная.

Часто встречаются смешанные схемы, где последовательное и параллельное подключение резисторов сочетаются. Проверить параметры цепи любой конфигурации, можно с помощью измерительных приборов.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам
Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

• правильно рассчитывайте мощность во избежание перегрева;
• не присоединяйте самодельное устройство к АКБ во время ее зарядки;
• не храните самодельную вилку вблизи от аккумуляторов;
• проветривайте помещение до и после работы с вашим устройством;
• не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно

Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями

Мультиметр для измерения сопротивления

Для определения различных электрических характеристик очень удобно использовать универсальный цифровой тестер. Он измеряет не только сопротивление, но и напряжение, силу тока, емкость конденсаторов и т.д. Набор функций и точность полученных данных зависит от того, где предполагается использовать мультиметр — в быту или профессиональной работе. Некоторые модели могут подключаться к персональному компьютеру и обмениваться с ним информацией.

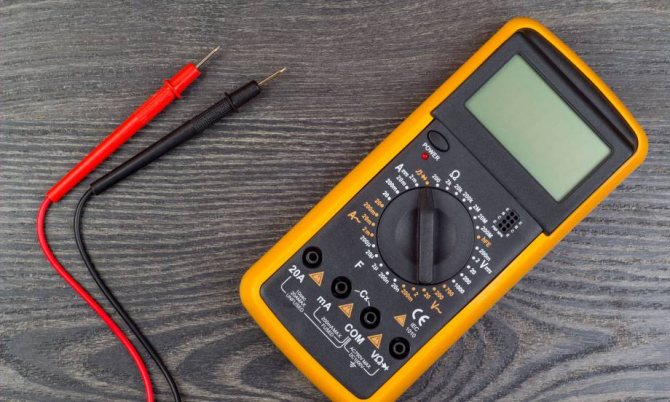

На корпусе прибора расположена шкала с переключателем режимов, разъемы для подсоединения щупов и дисплей для считывания результатов. В комплект входят 2 щупа — красный и черный.

Дополнительно может включаться термопара. Питание осуществляется от пальчиковых батарей или типа «крона». Проверка с помощью мультиметра помогает установить и устранить неполадки в участке цепи — обрывы, падения напряжения, пробой изоляции.

Как измерить сопротивление мультиметром: порядок действий

Испытания проводятся без подключения к сети. Батарейка подает на контакты небольшое напряжение, поэтому другой источник тока не нужен. Благодаря этому измерение не представляет угрозы человеку и считается безопасным.

Установка режима и выбор диапазона

Для проверки сопротивления на шкале мультиметра выделен сектор, обозначенный буквой Ω (омега). Чтобы задать нужный регистр точности, требуется определить ожидаемый порядок величины:

• до 200 Ом;
• до 2000 Ом (2К);
• до 20К;
• до 200К;
• до 2000К (2М).

В некоторых приборах можно измерять сопротивления до 200 мегаОм (200м). Они используются для проверки резисторов с большой емкостью. Плохо проводящие ток диэлектрики, из которых изготавливается изоляция проводов, исследуются с помощью мегаомметров. Мультиметры для этой цели не подходят, поскольку не могут генерировать большие токи, а диапазон их ограничивается максимумом в 200 мОм.

Подключение щупов

Для проведения измерений нужно вставить щупы в разъемы на корпусе прибора:

• черный — в гнездо СОМ;
• красный — в VΩmА.

При таком расположении «минус» будет подаваться на черный проводник, «плюс» — на красный. Обычные резисторы не имеют полярности, их можно подключать к проводникам в любой последовательности.

Измерения

Несмотря на то, что удар током вам не грозит, пальцами желательно контактов не касаться. Иначе мультиметр покажет данные с погрешностью. Поскольку сопротивление человеческого тела от 3 до 100 Ом, ошибка может быть очень большой.

Перед началом измерений концы щупов рекомендуется соединить и проверить непосредственно сами проводники. Особенно это важно, если исследуются резисторы с небольшим R, где десятые доли Ом могут иметь значение.

После определения сопротивления щупов эту цифру надо запомнить, чтобы вычитать из всех дальнейших результатов.

Измерения проводятся при соприкосновении наконечников с контактами элемента. Данные считываются с дисплея и при необходимости переводятся в Омы с учетом учитывая приставки к числу:

• к — кило, 1000;
• м — мега, 1000 000.

Если диапазон выставлен правильно, значение будет отличным от 0. Для более точного измерения можно повернуть переключатель на меньшую цифру.

Если на экране высветился 0, предел постепенно снижают до получения численного результата. Когда на приборе видна только цифра 1, это значит, что сопротивление бесконечно. Из-за обрыва ток в цепи отсутствует.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.

Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Сопротивление переменного резистора

Если с постоянным резистором все более-менее понятно — его сопротивление указывается на корпусе в виде обозначений или цветных полосок, — то с переменным резистором немного сложнее. Такие устройства используются в приборах, где нужно периодически изменять сопротивление элемента, например, при регулировке громкости звука.

Переменные резисторы имеют несколько выходов. Чтобы определить связь между ними, нужно конец черного щупа установить на 1 ножку, а красным поочередно касаться остальных. Там, где проводимости нет, мультиметр покажет 1. Если цифры на экране есть, соответственно, эта пара контактов одного из сопротивлений переменного резистора.

Далее определяется, какие отводы крайние, а какой промежуточный. Измеряется сопротивление каждой пары. Сумма внутренних значений должна быть равна сопротивлению на внешних контактах, то есть его номиналу.

Для проверки можно покрутить регулятор переменного резистора при подключенных к отводам щупах. Если сопротивление меняется, значит, один вывод крайний, второй — внутренний подвижный.
