Лазерные дальномеры — устройства для измерения расстояния с широкой сферой применения

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер.

Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

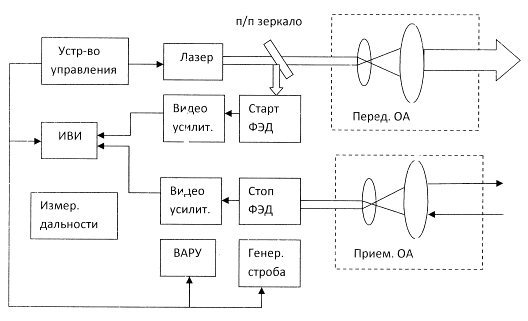

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Баллистический калькулятор

Лазерный дальномер нужен стрелку чтобы рассчитать баллистическую поправку. Зная точное расстояние до цели, это можно сделать самостоятельно. Но более современный и точный метод — использовать встроенный калькулятор, который есть во многих моделях приборов. На российском рынке широкая линейка дальномеров с баллистическим калькулятором представляет компания Leica.

Расстояние до цели 935 метров	Расстояние до цели 55 метров

Кроме стандартной вертикальной поправки, которая автоматически рассчитывается баллистическим компьютером в угловых минутах и щелчках прицела, некоторые приборы имеют встроенный угломер. Охотник может учитывать поправки цели, расположенной выше или ниже горизонта оружия — так называемую корректировку угла места.

Если в дальномере есть режим измерения скорости цели, электроника поможет не только рассчитать горизонтальную поправку, но и правильно выбрать упреждение.

Дополнительные функции

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.

1. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

ADA Cosmo MINI А00410 — лазерная рулетка

Это компактный прибор, который имеет минимальное количество функций, но их вполне достаточно для замеров и вычислений.

Он является отличной альтернативой обычной рулетке и подойдет при осуществлении отделочных и столярных работ, при установке окон. Это компактное и легкое устройство, которое можно использовать и на стройплощадке и в быту.

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер.

Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Сравнение принципов работы импульсных и фазовых измерителей

1. Фазовый дальномер при измерении расстояния использует модулированный световой сигнал, а импульсный — световой импульс.
2. Импульсные дальномеры измеряют гораздо большие расстояния, чем фазовые, так как мощность посылаемых импульсов у них гораздо больше.
3. Импульсный метод измерения расстояния менее точен, чем метод измерения разности фаз. Но благодаря современным методикам обработки сигнала в импульсных дальномерах это различие становится не таким значительным.
4. Размер отражаемой лазерной точки становится больше с увеличением расстояния. Это справедливо для обоих принципов измерения, хотя отклонение лазера от точки отражения разное, так как отличаются размер и форма лазерного пятна.
5. Фазовый и импульсный принципы работы различаются также чувствительностью к прерыванию сигнала. При работе под воздействием некоторых внешних факторов (в потоке транспорта, при плохих погодных условиях) фазовый дальномер будет работать хуже, чем импульсный.

Прицел с дальномером

Наиболее удобными для охотника являются прицелы с дальномером. Особенно это актуально для охоты с подхода, где необходимо выслеживать зверя, десятки километров по лесу таская на себе всё обмундирование. Оптические прицелы с дальномером доступны только среди премиальных брендов: Carl Zeiss, Burris, Swarovski, Steiner и их стоимость начинается от 300 000 рублей.

Но в этом бюджете целесообразнее будет выбрать цифровой или тепловизионный прицел с дальномером. Такие прицелы позволяют охотиться как днём, так и ночью. А это особенно удобно, потому что не придётся менять и пристреливать дневной и ночной прицелы. В тепловизионный прицел гораздо проще определить трофейную ценность животного, и дальномер в этом будет хорошим помощником. Более подробно про цифровые прицелы читайте в этой статье.

К недостаткам прицелов с дальномером можно отнести их дороговизну и специфичное назначение: использовать такой прибор без оружия будет по меньшей мере странно. Впрочем, и угол обзора прицелов уступает углу обзора биноклей или монокуляров.

Расстояние до цели 100 метров (в левом нижнем углу). Видимое изображение прицела Πyльcap Dіgіѕіght Ultrа N455 LRF с дальномером

Как выбрать дальномер: рекомендации

Перед приобретением дальномерного устройства необходимо определиться с предстоящими работами, то есть с тем, для каких целей он нужен. Чем больше функций у прибора, тем он дороже будет стоить.

Пункты, которые необходимо учесть перед выбором:

1. Классификация.

Подобные приборы бывают:

• бытовые;
• профессиональные.

Если прибор приобретается для внутренней отделки квартир, то для этих целей подойдет простое бытовое устройство. Если предстоит работать при более суровых условиях и на сложных строительных объектах, то необходимо призадуматься над профессиональным оборудованием. Но цена на профессиональные приборы значительно выше. Бывает и так, что некоторые бытовые дальномеры могут быть оснащены дополнительными функциями.

1. Дальность замера.

Современные лазерные измерительные приборы могут иметь дальность луча до 200 м

Приобретая устройства с максимальной дальностью измерения, необходимо обратить внимание на приспособление для установки штатива, так как производя замеры на больших расстояниях, нужно иметь штатив. В случае использования прибора для строительства загородного дома или на строительных площадках небольшого размера, достаточно использовать дальномер с дальностью до 50 м

1. Точность дальномера.

В основном все лазерные дальномеры обладают точностью измерений с погрешностью от 1.5 до 2 мм, что решает проблемы при бытовых и профессиональных застройках.

1. Производитель.

Качество дальномеров также напрямую зависит и от производителя. Самыми лучшими компаниями по производству дальномеров считаются BOSH, Stabila. Как правило, устройства европейских производителей намного дороже продукции китайского производства, но и качество китайских намного уступает.

1. Гарантийное обслуживание.

Любая известная компания на свое оборудование предоставляет гарантийный талон, предоставляющий право на сервисное обслуживание. В обычных случаях гарантия дается на 1-2 года на бытовые лазерные приборы и до 3 лет на профессиональное оборудование. Приобретая дальномер, необходимо выяснить, имеется ли центр для обслуживания оборудования той или иной фирмы.

1. Дизайн и удобство при использовании.

При подборе лазерного устройства необходимо его подержать в руках. Он должен быть удобным, нетяжелым и не выпадать из рук. Чем меньше габариты устройства, тем удобней его использовать, так как можно поместить даже в карман. Для удобства применения дальномера многие производители оснащают его корпус резиновыми деталями.

1. Функциональность.

Принцип работы

Лазерные измерительные приборы используют в своей работе два принципа – импульсный и фазовый.

Первый дальномер состоит из двух компонент – лазера и детектора. Замерив время, которое лазерный луч затратить на движение по пути от источника до отражающего объекта, можно вычислить точное расстояние между ними. Эти устройства применяют для работы на больших расстояниях. Технология работы заключается в следующем, лазер генерирует мощный импульс и отключается. Такое свойство позволяет его скрытно использовать. Это свойство и является решающим фактором, определяющим использования этого прибора военными.

Второй тип, фазовый, работает по следующему принципу. Лазер на некоторое время включает и направляет луч на удаленный объект, у него (луча) разная моделированная частота и по изменению фазы рассчитывают расстояние до объекта. Фазовые измерительные расстояния не имеют приборов для замера отражаемого сигнала. Эти приборы эффективны на расстояниях до 1 километра и поэтому их применяют для бытовых нужд или в качестве прицельных устройств для стрелкового оружия.

Схема действия лазерного дальномера

Лазерный дальномер, применяемый в быту и на строительстве, по сути, является смесью калькулятора и рулетки. Между тем такой прибор обладает рядом неоспоримых достоинств:

1. это устройство предоставляет возможность выполнения измерения линейных размеров (длина, высота, ширина), при этом встроенный калькулятор автоматически рассчитает периметр. Кроме того, счетное устройство поможет определить объем помещения;
2. дальномер оснащен возможностью хранения полученных данных во внутренней памяти. Их можно использовать для проведения расчетов;

1. прибор позволяет измерять расстояние на удаленных расстояниях при чьей-либо помощи, кстати, замеры можно выполнять и на закрытых и на открытых площадках, в разных погодных условиях.

Примеры моделей разных производителей

Для домашнего применения не стоит покупать излишне продвинутые измерительные лазерные рулетки. Как выбрать достойный инструмент, не потратив лишних средств, можно рассмотреть на примере наиболее популярных моделей:

1. Bosch DLE имеет несколько модификаций с похожими характеристиками. Расстояние до объекта — максимум 40 метров. Погрешность 1,5 миллиметра и диапазон температур от -10 до + 50 градусов. У них нет дополнительных функций и для домашнего применения будут неплохи. Отсутствие подсветки ограничивает возможности прибора светлыми помещениями.
2. Leica DISTO D2 работает на расстоянии до 100 метров и имеет дополнительные функции. Может передавать данные по Bluetooth, обладает небольшими размерами и питается от двух батареек. Точность измерения — 1,5 миллиметра. Всё это помещено в ударопрочный и пылезащищённый корпус. Недостатком является цена и работа исключительно с IOS.
3. MAKITA LD 060P довольно популярна среди покупателей. Имеет неплохой функционал и доступную цену. К достоинствам можно отнести большой экран и крупные символы на нём. Технические характеристики ничем особым не выделяются, но в последнее время попадаются бракованные изделия.
4. Agatec Agatape подходит даже для работы на небольшой строительной площадке. Дальность до 60 метров, из дополнительных функций отмечается наличие секундомера.

Лазерные дальномеры для работы в помещениях или на небольших дистанциях

Все дальномеры, можно условно разделить на две большие группы. Одни применяют для внутренних работы, другие для внешних. Диапазон измерений, дальномеров, которые предназначены для внутренних измерений как правило, не превышает 100 метров.

Лазерный дальномер для работы в помещениях

Для таких работ могут быть использованы дальномеры, которые используют оба принципа действия.

Дополнительные функции и возможности лазерных рулеток

Главными функциями лазерных рулеток является вычисление расстояния и размеров, углов и гипотенуз, а также площадь и объем измеряемых объектов. Все это можно сразу вычислить прямо на дисплее прибора, не проводя расчеты на калькуляторе. А благодаря тому, что в устройстве есть встроенная память, то в ней можно сохранять расчеты (в разных моделях количество запоминаемых показаний может отличаться). Помимо различных вычислений дальномеры могут иметь следующие дополнительные функции и комплектующие:

• Автоотключение. Функция автоматически отключит прибор, если он долгое время находится в режиме ожидания, то есть им не пользуются. Время отключения в разных моделях разное, поэтому конкретные цифры стоит уточнять непосредственно у производителя устройства.
• Держатель или штатив. Первый конструктивный элемент необходим для закрепления прибора на стене, подоконнике, столе и других предметах. Если вы выполняете преимущественно работы внутри помещений, тогда вам потребуется держатель. Штатив же или тренога удобна для наружных замеров. Leica Disto S910 Pro Pack пример лазерной рулетки с полным комплектом, включающим держатель и штатив. Этот профессиональный дорогой прибор и однозначно подойдет не всем, но здесь полный спектр функций и комплектующих, которые нужны для замеров, как в комнатах, так и на открытых площадках.

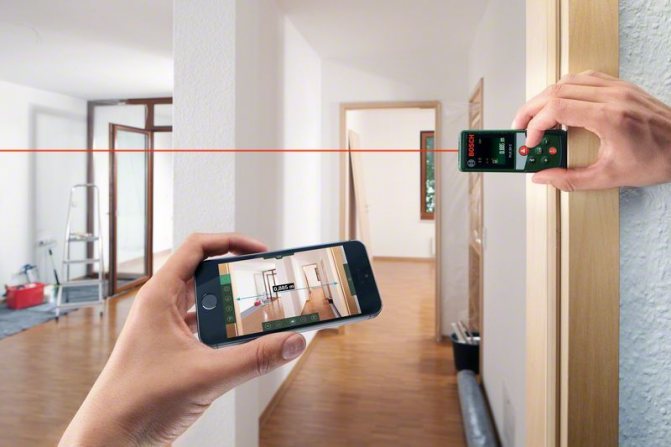

Bluetooth. Прибор с функцией Bluetooth может подключаться к смартфону или планшету и передавать показания на него. Благодаря этому можно сохранять все вычисления в память телефона, например, в созданную расчетную смету. Из хороших устройств для дома с отличной точностью и Bluetooth можем посоветовать SNDWAY SW-S50.

Порядок работы с лазерной рулеткой

Использование лазерного дальномера на практике это довольно простая задача. Для выполнения измерения достаточно установить его в исходную точку, направить на объект, до которого необходимо выполнить замер и активировать прибор. При этом надо помнить то, что для повышения точности целесообразно использовать штатив, особенно это актуально при измерении больших величин.

Порядок работы с лазерной рулеткой

То есть, проводить выполнения замеров, может, даже один человек без привлечения, помощников.

Особенности

При работе с лазерным дальномером целесообразно учитывать некоторые особенности работы с этим устройством.

Дальномеры имеют возможность выполнять измерения на разных расстояниях и с определенной погрешностью. Так, предельное расстояние может лежать в диапазоне от 60 до 200 метров, при погрешности в 5 см. Эти данные указываются в паспорте на изделие. Большая часть моделей дальномеров работает в пределах от – 10 до + 50 градусов.

При эксплуатации прибора на улице, необходимо помнить о том, что не последнюю роль играют погодные условия. Эффективность работы может быть снижена как в плохую, так и в солнечную погоду.

При выполнении замеров необходимо устранить препятствия, которые могут возникнуть между прибором и объектом, это, может быть, листва, стекло и пр.

Практика использования лазерных приборов измерения привела к появлению определенных правил работы. Например, результат измерений будет искажен, если луч будет направлен на поверхность с высокой отражающей поверхностью (зеркало, фольга). Результат будет не совсем верный, если луч будет направлен на объект с низкой отражательной способностью (толь).

Для получения предельно точных результатов используют специальное приспособление ,обладающее отражательной поверхностью.

Во время эксплуатации необходимо постоянно следить за состоянием аккумуляторов или батареек. Слабые источники тока также отрицательно влияют результаты измерений.

При проведении измерений целесообразно использовать штатив. В таком случае точность замера будет повышена.

Бинокль с дальномером

Бинокль-дальномер работает по тому же принципу, что и монокуляр. Они так же бывают оптическими и цифровыми, а цифровые – ИК или тепловизионными. В отличие от монокуляров, которые применяются для разового замера дистанции, использовать бинокль целесообразнее для длительных и непрерывных наблюдений динамичных сцен. Это могут быть группы животных, морское судоходство, спортивные соревнования, широко применяются для охраны больших территорий (например, полей) и т.п. По аналогии с другими дальномерами наиболее современными устройствами являются тепловизионные бинокли. С их помощью можно обнаруживать зверя на дистанциях до 2-х километров, а автомобили – до 5-ти!

К недостаткам биноклей можно отнести бОльшие габариты.

Сравнительная таблица лучших лазерных дальномеры

Название	Основные характеристики	Цена
Sndway	Дистанция работы — 40 метров, погрешность — не более 2 мм, в памяти может держать до 30 разных значений, есть функциядля рассчета высоты по формуле Пифагора.	₽ 1864 Купить
Leica	Выдерживает температуру до -25°C., дистанция работы — 40 метров работы, погрешность в 2 мм, аппарат работает с Bluetooth и мобильными ОС.	₽ 6990Купить
BOSCH	Есть цветной дисплей IPS-дисплей, работает на дистанции в 120 метров с погрешностью в 1,5 мм и 0,2° при измерении углов, подключается по Bluetooth или USB, защищен от пыли и брызг по стандарту IP54.	₽ 15183 Купить
Elitech	Дистанция измерений — 40 метров с погрешностью в 2 мм, измеряет углы до 60°, имеет монохромный дисплей.	₽ 2213 Купить
Makita	Дистанция работы — 80 метров, измеряет глубину и объем объекта в реальном времени, с помощью формулы Пифагора, есть чехла, который защищает корпус стандарта IP54.	₽ 11710Купить

Устройство компактного лазерного строительного дальномера

Несмотря на внешнюю простоту, лазерная линейка – это сложный инженерный прибор. Устройство лазерного дальномера состоит из следующих узлов:

Схема работы лазерного дальномера

1. Излучатель – он генерирует луч и отправляет его в нужную точку.
2. Отражатель – он необходим для приема, отраженного от объекта луча.
3. Микропроцессор, для выполнения необходимых расчетов.
4. Предустановленная программа необходимая для обработки полученных при замерах данных.
5. Прицел, позволяющий направить луч в необходимое место.
6. Уровень, с помощью которого прибор можно строго выставить в горизонтальной или вертикальной плоскости.

Принципы действия лазерных дальномеров.

По методу использования свойств лазерного пучка, устройства делятся на импульсные и фазовые.

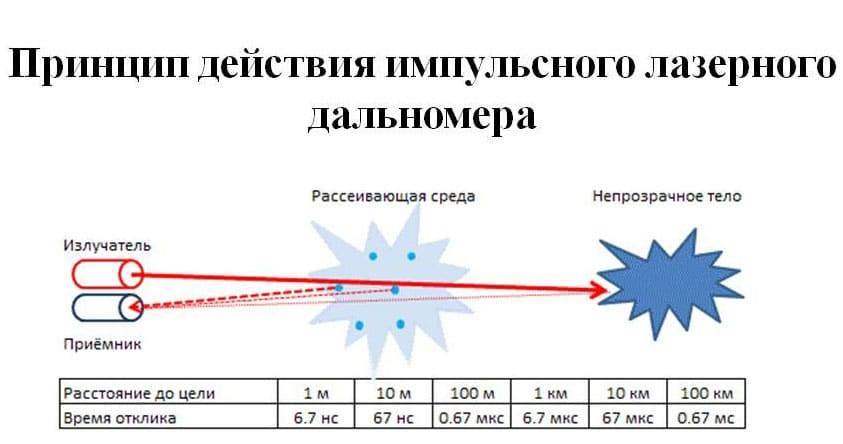

Устройство импульсного дальномера основано на измерении времени, которое необходимо лазерному лучу, для прохождения пути от генератора лазера до отражателя ( объекта ) и обратно.

Импульсные лазерные дальномеры обладают большой мощностью, дальностью применения, скрытностью, обусловленной кратковременным применением и незаметностью, для человеческого глаза, луча, работающего в инфракрасном диапазоне.

Все эти прекрасные качества, как нельзя кстати, отвечают нуждам и запросам военных артиллеристов, авиации, ВМФ и т.д.

Фазовые лазерные дальномеры вычисляют расстояние до объекта по сдвигу фазы модулированной частоты подсветки. За ненадобностью, таймера отраженного сигнала, у них нет, что обуславливает их невысокую стоимость.

Дальность применения у фазовых лазерных дальномеров небольшая ( до километра), поэтому область их применения, это бытовые нужды и дальнометрия для стрелкового вооружения.

Набор функций лазерных дальномеров

Дальномер лазерный KRAFTOOL Laserkraft, 34760_z01 При всем разнообразии выбора лазерных дальномеров, простые и недорогие модели обладают примерно одинаковыми возможностями:

• сложение, вычитание;
• вычисление площади и объема;
• простой Пифагор;
• фронтальное начало отсчета;
• начало отсчета от основания;
• встроенный угломер;
• откидная скоба ( для измерений в труднодоступных местах).

В моделях подороже, профессиональный функционал шире:

• сложный Пифагор;
• непрерывные измерения;
• заданные отрезки;
• таймер;
• видоискатель ( для работы вне помещения и дальних расстояний);
• широкодиапазонный уклономер ( от 45 до 360 градусов );
• Bluetooth, USB

Точность лазерных дальномеров

Современные модели обладают точностью измерений с погрешностью от 1,5 до 3 миллиметров ( считается, что этого достаточно для работ на открытом воздухе и в помещениях). Высокоточные лазерные дальномеры, при работе до 300 метров, определяют расстояние с точностью +/- 1 миллиметр ( как заявляют производители).

При проведении измерительных работ высокой точности, рекомендуется использование штатива или использование лазерных дальномеров с неподвижной поверхности для избежания влияния вибрации рук на точность измерений.

Бюджетная лазерная рулетка (дальномер) Lomvum LV40 (LV-B) с пузырьковыми уровнями.

Всем привет! Сегодня расскажу про недорогой и простенький лазерный дальномер (рулетку) от Lomvum, способный производить измерения на расстоянии от 5 сантиметров до 45 метров (вместо заявленных 20см-40м). Прибор так же обладает двумя пузырьковыми уровнями, функций калибровки, измерения площади, объема, по теореме Пифагора, звуковым сигналом и т.д. Сразу скажу с точностью проблем нет, все на должном уровне! Это уже мое второе знакомство с подобного рода устройствами. До этого я долгое время пользовался таким же бюджетным дальномером на 40 метров, но от другого бренда, от Atorch. Обзор на него у меня уже был. В нем меня все устраивало, а новый я приобрел только потому что старый попросили продать. Выбрал я эту модель исходя в первую очередь из невысокой цены, примерно похожим меню, как и у старого образца и ярким оранжевым цветом корпуса. Все таки просто черный легко сливается и теряется среди остального инструментария, а яркий цвет будет сразу бросаться в глаза. То что и нужно в данном случае, когда прибор нужно сразу найти, а не искать и терять на это впустую время. У производителя есть две очень схожие визуально модели. Одна подороже, без физических уровней, но зато с цифровыми, с большим количеством ячеек памяти (60 вместо 20). Мне эти дополнительные параметры были не сильно важны, взял ту что была подешевле — LV-B. Визуальные отличия и разницу в функционале можно увидеть на фото ниже. Технические характеристики

Место под крепление темляка с правом нижнем углу. Думал будут проблемы с его установкой, но обошлось.

Торцы с засечками для лучшего обхвата в руке. Они сделаны из обычного шероховатого пластика, а не из из софт-тач. В схематехнике дальномеров я особо не смыслю, поэтому оставлю фотографии внутренностей без комментариев.

Разбор
Управление

В список возможностей входят следующие: • измерение расстояния до объекта, расчет площади и объема, • поддержка измерений в метрах, дюймах и футах, • единичное или непрерывное измерение, • функция непрямого измерения по теореме Пифагора • отслеживание максимального и минимального расстояния на экране • функция простого калькулятора (+, -, сложение или вычитание) • измерение с учетом длины корпуса или без, • память на 20 ячеек, • лазерная указка для простого наведения, • большой ЖК-дисплей с подсветкой на 4 текстовые строки, • звуковой индикатор, • индикатор заряда батареи, • интеллектуальные вычисления.

Подробно рассказывать о каждой функции, о кнопках и их возможностях я не буду. Думаю подержав прибор в руках пару минут все, итак, станет понятно. Лучше уделю внимание скрытому и не очевидному разделу меню. Попасть в него как оказалось не так-то просто. Методом тыка и нажимания разных комбинаций кнопок выйти на нужное меню мне не удалось, поэтому я обратился к продавцу. Он тоже не сразу понял, что я от него хочу, но в конечном итоге вопрос решился положительно. Прибор имеет скрытое меню калибровки. Чтобы в него войти нужно одновременно удерживать три, отмеченные внизу на фото кнопки и не отпуская их зажать еще и четвертую.

Прибор имеет приятный яркий дисплей с нормальными углами обзора. Читаемость остается на должном уровне даже при дневном ярком свете. Подсветка белая, отключается автоматически через 5 секунд при бездействии. На самом деле тут ничего необычного нет, подобные экрана ставят во многие модели. Уступать по читаемости будут разве что дисплеи с инверсией цвета, т.е. где фон черный, а цифры белые. Первым делом я решил сверить измерения на небольшом расстоянии, для этого в качестве эталона взял обычную линейку. Прибор начинает отмерять расстояние не с 20 см как заявлено производителем, а с 5 см и причем делает это более менее адекватно. Произвел сравнение на расстоянии 5см, 20см и 30см. И как видно, в каждом случае дальномер показывал на 2мм меньше чем есть на самом деле. Так было до калибровки. После проведение небольшой коррекции, результаты уже не отличались от тех что отмерял линейкой. Конечно я не могу быть на 100% уверен в верности измерений этой (не самой дешевой кстати) линейки, но с чем то ведь сравнить надо. Далее отмеряемые расстояние увеличил сначала до 1м, а потом постепенно и до 5м. На этот раз результаты сравнил с обычной рулеткой. В этот раз снова были отклонения, но не во всех случаях. Например при расстоянии в 1м, оба и лазерная и обычная рулетка показали одно и тоже. А вот при 3м и 5м, лазерная выдала на 2мм меньше. Эти замеры я проводил до калибровки. После нее, значения полностью совпали с теми что отмерял обычной рулеткой. В принципе все можно увидеть на сравнительных фото ниже. В помещении проблем с откликом нет никаких. Прибор проводит замеры почти всегда без ошибки. А вот при ярком солнечном свете процент удачных измерений конечно же меньше. Находясь на улице на большом расстоянии разглядеть глазами точку лазера можно только в вечернее время, когда солнце уже уходит за горизонт. Сделал несколько замером вне помещения. Заметил, что чем больше расстояние до объекта, тем медленнее происходит измерение. Такая вот особенность, не знаю присуща ли она всем дальномерам или нет. Максимальное расстояние, которое удалось померить это 45 метров. Больше этого уже прибор не видит и выдает ошибку 261. Сам тест проводил не в ночное время, а в вечернее. Точку лазера на таком расстоянии было очень сложно увидеть.

Xiaomi Duka LS-P Laser Range Finder

Следующий герой нашего ТОПа — Xiaomi Duka LS-P Laser Range Finder.

Такой дальномер подойдет для домашнего использования и любителям минимализма. Прибор очень компактный, без проблем помещается в любой карман и весит всего 28 грамм. Его корпус изготовлен из алюминиево-магниевого сплава и ABS-пластика, устойчивого к повреждениям и имеет шероховатое покрытие для того, чтобы не выскользнуть из рук.

Рассчитан данный прибор на измерения длины до 40 метров и делает это довольно точно. Погрешность не более 2 мм. Также его можно будет использовать для измерения угла, нахождения площади и объема. Управление предельно простое, так как у прибора всего 2 кнопки. А еще, прибор позволяет хранить в памяти несколько последних измерений.

Работает он от встроенного аккумулятора, емкости которого хватит примерно на 350 измерений. А зарядить устройство можно через обычный USB-кабель, которым заряжаются смартфоны и другие гаджеты.

Из минусов дальномера стоит отметить уж слишком миниатюрный экран. Цифры на нем четкие, но маленькие. Людям со слабым зрением рассматривать их буде сложно. Да и профессионалам, будет неудобно постоянно вглядываться в результаты измерений на маленьком экране. Но для нечастого использования дома такой дальномер станет отличным приобретением.

• Диапазон измерений длины: до 40 м.
• Точность измерения длины: ±2 мм.
• Класс лазера: 2.
• Питание: аккумулятор.
• Размеры: 86 х 22 х 11 мм.
• Вес: 28 г.

Виды и принцип работы инструмента ↑

Несмотря на объединяющее понятие «дальномер», каждый отдельный тип вычисляет расстояние разными методами. Выделяют:

• ультразвуковой;
• фазовый лазерный;
• импульсный лазерный;
• оптический;
• оптический нитяной типы.

Самым грубым для измерения расстояния активного типа является ультразвуковой прибор. В основе его работы лежит принцип эхо-локации, которым пользуются даже некоторые животные, например, дельфины. Устройство создает звуковой импульс и улавливает эхо – звуковые волны, которые отражаются от объекта.

Для точности измерения используется звук высокого диапазона частот – 40 кГц. Поскольку скорость звука известна, а время его движения несложно измерить, остается вычислить только расстояние, что и делает ультразвуковой дальномер.

Если тот же метод применить со световым импульсом, получится точный лазерный дальномер импульсного типа. Дело в том, что скорость света настолько высока (300 000 км/с), что для небольших расстояний, которые измеряются в строительстве (20, 30, 50 м), речь идет о долях наносекунд. Измерить время с такой точностью очень сложно.

Главное преимущество такого устройства – оно посылает короткие световые импульсы, а не постоянный луч. Это значит, что можно использовать лазер высокой мощности. Такой мощный импульс может без особых сложностей «слетать» туда и обратно на расстояние 100 км за доли секунд. Это свойство применяется чаще всего в военной отрасли, а сам прибор стоит гораздо дороже аналогов.

Принцип работы лазерного дальномера фазового типа основан на сравнении и определении сдвига фазы световой волны. Устройство генерирует световой луч инфракрасного спектра. Луч движется с известной скоростью до цели измерения, отражается и возвращается. Инструмент сравнивает фазу световой волны в начале движения и в конце. Замер производится дважды, после чего устройство выдает результат в метрах.

Одно из преимуществ такого вида измерителей расстояния – цена. Они значительно дешевле импульсных, ведь нет необходимости оборудовать лазерную рулетку сверхточным и дорогостоящим секундомером. Кроме того, при фазовом методе погрешность составляет не больше половины фазы, то есть меньше миллиметра. Это поразительный результат, однако есть у этого устройства и недостатки.

Так как светить приходится не короткими импульсами, а постоянно на протяжении всего измерения, установить мощный лазер не получится. А это значит, что на дальние расстояния устройство не применяется. Однако для строительства дальности его действия более чем достаточно.

Оптический дальномер применяется по большей части в геодезии, топографических работах, навигации, фотографии. Он работает по пассивному типу, основываясь на теореме Пифагора. Принцип работы такого прибора тяжело описать на пальцах.

Военный дальномер

Он основан на построении равнобедренного (для стереоскопичечских устройств с двумя окулярами) или прямоугольного (для монокулярных) треугольника и вычислении математическим путем его высоты. Вершиной треугольника является точка, расстояние до которой нужно измерить. Наводка осуществляется вручную.

В некоторых дальномерах нужно сопоставить две части изображения для настройки, в других – устранить двоение картинки. Так или иначе, главным датчиком является человеческий глаз, поэтому погрешность неизбежна.

Схема прибора

Нитяной дальномер – еще один оптический прибор для измерения расстояния до объекта. Он тоже работает, основываясь на геометрических вычислениях. Для измерения дальности нужна специальная дальномерная рейка – длинная «линейка» с нанесенной разметкой. Расстояние между делениями 2 см. Рейка устанавливается в точке, до которой нужно измерить расстояние.

Внутри зрительной трубы натянуты тонкие нити. Дальномер и рейка выставляются строго по уровню, так, чтобы нулевая отметка обоих была на одной высоте. Далее в линзу смотрит геодезист и считает, сколько делений по 2 см помещаются между натянутыми нитями. Таким образом, строится треугольник с вершиной в фокусе линз прибора.

Длина высоты этого треугольника + фокусное расстояние будут равняться расстоянию между выбранными точками. Такой тип дальномера часто встречается в теодолитах разных моделей.

На что обратить внимание

Не все характеристики одинаково важны для охотников — некоторые приводятся производителями дальномеров в рекламных целях или имеют значение в других областях. Например для монтажника-высотника важно определять расстояние между столбами с точностью до полуметра, а для охотника чаще всего погрешность в пределах 5 метров является допустимой.

Вот на что обратить внимание при покупке в первую очередь:

1. Дальность измерений

   Дальность выстрела на охоте редко когда превышает и 300 метров, поэтому для большинства охотников подходят даже самые простые и дешёвые модели дальномеров, порог измерения которых до 500 метров. Однако, с распространением дорогих высокоточных ружей и цифровых прицелов (включая тепловизионные) с большим увеличением уверенный выстрел можно сделать и на дистанциях порядка 1000 метров! Для таких мощных лазеров важна не только дальность, но и размер светового пятна на этой дистанции – смотрите п.3.

2. Точность измерения

   Точность – важный параметр измерительного прибора. С этим у большинства лазерных дальномеров проблем нет. Несколько моделей начального уровня имеют погрешность 5 метров на километр, но остальные определяют расстояния с погрешностью меньше метра. Такого уровня точности достаточно, что бы вычислить и внести поправки на падение пули.

3. Дивергенция

   Идеальных лазеров не существует. Световое пятно оптического излучателя на расстоянии немного увеличивается. Это явление называется дивергенцией. Величину расхождения луча можно измерять в градусах, метрах или других величинах, но в артиллерии принято использовать тысячные доли радиана или просто «тысячные». Дело в том, что отклонение в «одну тысячную» на расстоянии километр — около метра. Очень удобно для устного счета.

   Дивергенция лазера сравнительно невелика и составляет от долей до единиц миллирадиан. Чтобы было понятно, величина 0.5 мрад означает, что световое пятно на расстоянии 100 метров имеет размер 5 см. Это очень важный параметр, если учитывать габариты удаленной цели, например, кабана, медведя или оленя.

4. Кратность объектива

   Оптика охотничьих дальномеров обычно имеет увеличение 6х — 8х. Этого вполне достаточно для наблюдения за зверем и определения расстояния в пределах километра. Более сильные увеличения применяются только в армейских образцах или приборах специального назначения, которые весят десятки килограммов.

5. Диаметр линз

   Чем больше размер линз объектива, тем выше светосила, а следовательно — способность наблюдать за целью при слабом освещении. Популярные модели лазерных дальномеров для охоты имеют оптику Ø 20-30 мм. Слишком большой диаметр тоже не очень хорошо, потому что прибор теряет компактность и становится тяжелее.

   Здесь стоит отметить, что у большинства дальномеров сочетание кратности и диаметра объектива дают небольшой угол обзора и светосилу. Даже в сумерках информация жидкокристаллического дисплея сливается с тёмными объектами. Если вы планируете вести наблюдение и замеры поздним вечером, то имеет смысл купить дальномер с функцией подсветкой дисплея, а если ночью, то целесообразно выбирать дальномеры с функцией ночного видения.

6. Масса и габариты

   В отличие от армейских, лазерные дальномеры для охоты весят не более 400 граммов, имеют небольшой размер и легко помещаются в кармане куртки. Выбирать сверхкомпактную модель нужно когда экономишь каждый грамм, например, в горах.

7. Время работы от батарей

   Производители гарантируют время непрерывной работы без замены элементов питания 8 — 10 часов. В реальности получается больше. Дело в том, что энергия тратится в основном лазером, а включается он не часто. На сильном морозе емкость батарей снижается, поэтому прибор лучше держать в тепле, во внутреннем кармане. Запасной источник питания на охоте тоже не помешает.

Что такое лазерный дальномер?

Для точного и оперативного измерения относительно небольших расстояний используется бытовой лазерный дальномер, характеристики которого отличаются от приборов профессионального назначения. Устройство представляет собой пластиковый корпус, в который встроены излучатель светового сигнала и его приемник. На специальном дисплее моментально выводится информация о размерах нужного объекта или дальности расположения предметов друг от друга.

Более сложные модели снабжены микропроцессором, который способен проводить некоторые расчеты. Лазерный строительный дальномер может посчитать:

• площадь;
• объем;
• угловые величины;
• неизвестную сторону треугольника;
• разделить расстояние на равное количество отрезков или метраж, подчиняющийся определенной пропорции;
• все найденные параметры могут быть записаны на специальную карту памяти.

Как работает лазерный дальномер?

Изначально высокоточные устройства для измерения расстояния были разработаны для военной промышленности. Со временем эти компактные приборы перекочевали в гражданскую сферу. Принцип работы лазерного дальномера основан на сдвиге фазы отраженного лазерного луча. При включении прибора, встроенный излучатель генерирует световой пучок известной длины волны и частоты. Отраженный от измеряемой поверхности луч воспринимается фотоприемником.

Полученные показания фазы отраженного луча сравниваются с изначальными данными в специальном устройстве – микропроцессоре. После несложных вычислительных операций лазерный дальномер выдает показатель измеренного расстояния. Все эти расчеты производятся в кратчайшие сроки за доли секунды. Погрешность бытовых приборов составляет не более 3 мм, тогда как профессиональные девайсы рассчитывают расстояние с точностью до 1 мм.

Какой дальномер лучше – лазерный или ультразвуковой?

При проведении строительных или ремонтных работ бывает важно быстро и точно измерить расстояние в одиночку, без помощи других людей. Пользоваться стандартной рулеткой не всегда удобно, поэтому в специализированных магазинах представлено огромное множество электронных измерительных приборов. Самый популярный из них – цифровой лазерный дальномер, принцип работы которого был рассмотрен выше

Самый популярный из них – цифровой лазерный дальномер, принцип работы которого был рассмотрен выше.

Встречаются и ультразвуковые модели. Работают они также, как и лазерные, только вместо светового луча посылают звуковую волну. Встроенный приемник засекает отраженный звук, рассчитывает прошедшее от точки начала измерения время и выдает искомое значение. Отличия таких устройств следующие:

1. Дальность измерений
   . У ультразвука она редко превышает 30 м, тогда как лазер можно применять до 200 м.
2. Точность
   . У ультразвуковых моделей она может доходить до 0,5-1% от измеряемой длины, что не всегда приемлемо. При неблагоприятных погодных условиях (снег, дождь) погрешность может увеличиваться.

Как работает дальномер

Скорость света в вакууме – фундаментальная физическая постоянная. Она приблизительно равна 300 тысяч км/сек. Современная электроника может точно измерить время, за которое световой луч достигнет цели, отразится, вернется обратно и рассчитать расстояние. Так, если не вдаваться в технические детали, работает лазерный дальномер.

В зависимости от температуры, влажности и давления воздуха скорость света может отличаться от расчетной константы. Чтобы добиться нужной точности, дальномер не просто измеряет время, а учитывает все эти параметры, внося поправки.

Зависимость техники от условий

Дальномер имеет два функциональных блока: излучательный, в составе которого есть лазерный диод, и приемник. За счет электромагнитной волны возникает лазерный луч. Сама волна производится дальномером, далее она отражается от рабочей плоскости, будь то полы, стены, потолок или другая рабочая сторона объекта. После этого идет ее возврат в приемник. Каждая волна имеет свою амплитуду и длину. Последний показатель изначально известен вычислителю дальномера, поэтому дальнейшие его вычисления производятся за счет принципа сложения всех длин волн, которые прошли путь до объекта и обратно. После этого выполняется деление данной суммы надвое. А если есть «обрезанная» волна, то и ее показатель приплюсовывается.

Полученная цифра выводится на дисплей прибора. Измерительная величина, то есть метры или сантиметры, устанавливается по личным требованиям.

Дальномер отлично справляется в условиях закрытых помещений, так как в этом случае расстояния имеют небольшие значения, а помехи и вовсе отсутствуют. А что касается природы, то тут есть несколько факторов, которые могут создать погрешности в работе:

Солнце. Зачастую цвет лазеров является красным, поэтому чем ярче поверхность, тем хуже видна конечная точка

Почему это так важно? Потому что дальномер должен уметь обработать сигнал, а он будет слишком слабым, что может повлиять на точность показаний. Поэтому в темное время суток показания лазерного дальномера более точны. Загрязненность окружающей среды

Лучший вариант – если работа проводится за городом, так как воздух там прозрачнее. В условиях загазованности или туманности опять-таки возникает риск возникновения погрешностей. Надежность крепления дальномера. Ручные измерения всегда сопровождаются неточностями. Поэтому лучше для замеров использовать специальный штатив. Кстати, многие современные приборы имеют уже в стандартной комплектации такой элемент. Рабочая поверхность. Если измеряемая плоскость будет иметь темный цвет или шершавую структуру, то луч станет поглощаться. Поэтому для таких целей используют светлую поверхность, которая за счет гладкости и цвета помогает повысить коэффициент отражения.
