Сож для алюминия своими руками

Приготовить масляную или водорастворимую СОЖ своими руками реально в домашних условиях. Для этого нужно немного свободного времени и простой набор компонентов.

СОЖ своими руками потенциально опасен для вашего оборудования и здоровья! Мы не отвечаем за негативные последствия. Используя рекомендации из этой статьи, вы действуете на свой страх и риск!

Популярность смазочно-охлаждающих жидкостей (СОЖ) объясняется их широким спектром действия. Они продлевают срок службы станка за счет охлаждения режущего инструмента, улучшают качество обработки, повышают скорость и производительность, делают выполнение операций более безопасным и комфортным. Не всегда покупка готовой жидкости — самый простой и очевидный способ получить эти выгоды. Иногда проще подготовить СОЖ для станков своими руками.

Имеет ли право на жизнь самодельная СОЖ? Вы можете заменить дорогостоящие компоненты более доступными, но не сможете гарантировать, что полученная в домашних условиях жидкость будет правильно «работать».

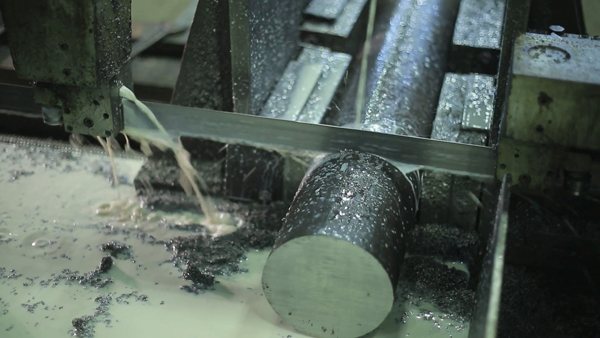

СОЖ своими руками

Приготовить масляную или водорастворимую СОЖ своими руками реально в домашних условиях. Для этого нужно немного свободного времени и простой набор компонентов.
СОЖ своими руками потенциально опасен для вашего оборудования и здоровья! Мы не отвечаем за негативные последствия. Используя рекомендации из этой статьи, вы действуете на свой страх и риск!

Виды СОЖ, используемые при токарной обработке

Смазочно-охлаждающие жидкости, выполняя одинаковые функции, отличаются по составу и параметрам характеристик.

Масляные

Основой является минеральное масло, при этом состав могут дополнять различные функциональные присадки, выполняющие антифрикционные, противозадирные, антикоррозийные, антитуманные функции.

Масляные смазочно-охлаждающие средства активно используются во время резания, а также при производстве работ на автоматических станках.

Жидкости не имеют цвета — их прозрачность не загораживает обзор заготовки в процессе шлифования или обтачивания. Обладая отличными смазочными характеристиками, имеют некоторые минусы: недостаток охлаждения и высокий уровень возгораемости.

Синтетические

Средство содержит компоненты, помогающие ослабить поверхностное натяжение жидкости, а также повысить действенность смазки.

В состав входят водорастворимые полимеры, ингибиторы коррозии, поверхностно-активные вещества, антипенные присадки, биоциды и вода. Для повышения эффективности смазывающей способности вводят противозадирные и противоизносные присадки.

Жидкость применяется при работе с нержавеющей сталью, чугуном, пластиком и различными полимерами. Средство обладает устойчивостью к заражению бактериями, что обеспечивает санитарную и экологическую безопасность, а также длительный срок эксплуатации.

Полусинтетические

Смазочно-охлаждающие полусинтетические средства в основе содержат минеральное масло. Жидкости отличаются высокими антикоррозийными параметрами и смазывающими свойствами.

СОЖ проявляют стойкость к поражению бактериями, а также содержат противозадирные присадки и защиту от износа.

Состав компонентов полусинтетических жидкостей практически не отличается от эмульсолов. Единственным различием можно назвать уровень концентрации элементов. Основой полусинтетических веществ является вода — до 50% и эмульгаторы — до 40%.

Важным компонентом выступает нефтяное масло, обладающее низкой вязкостью.

На водной основе

Предназначены для защиты оборудования, повышения срока службы станков, а также производительности процесса. Водные растворы содержат минеральные масла, биоциды, ингибиторы коррозии и другие компоненты, за исключением нитратов, вторичных аминов, соединений тяжелых металлов и хлора.

Вещества производятся в виде концентрата, который разбавляют водой. Как правило, смазочно-охлаждающее средство заливается в чистую воду. Производить процесс в другой последовательности, добавлять концентрат в воду, не рекомендуется.

Пропорция вещества и воды зависит от типа проводимой операции и обрабатываемого материала. Самая низкая концентрация составляет 2% и применяется для шлифовки металлических изделий. Для работы с высоколегированными сталями требуется не менее 10% средства.

Как сделать СОЖ на масляной основе

Сделать СОЖ своими руками легко, особенно если в ее состав входят минеральные масла. Для подготовки основы понадобится масло, вода и поверхностно-активная жидкость (ПАВ).

Простейший рецепт выглядит так: смешайте по 200 мл ПАВ (подойдет жидкое мыло), очищенного растительного масла, керосина и кальцинированной соды. Добавьте 50 мл отбеливателя для стирки белья, 25 мл концентрированного моющего средства для посуды. Полученный объем доведите до 10 л с помощью обычной воды, а затем нагрейте до 90 °C, постоянно помешивая. На выходе получится СОЖ для токарного станка своими руками. Перед использованием разведите ее в соотношении один к трем.

В некоторых рецептах можно увидеть индустриальное масло — заменяйте его моторным, результат будет аналогичным. Например, другой популярный рецепт предполагает приготовление смеси из индустриального (моторного) масла, воды и ПАВ, в роли которого снова может выступать любое моющее вещество или жидкое мыло.

Как сделать СОЖ для станка своими руками — Справочник металлиста

1 Как сделать эмульсию для станков своими руками
2 Сож для токарного станка: виды, состав, как сделать своими руками | мк-союз.
рф
3 Сож (смазочно-охлаждающие жидкости) для токарных станков
4 Как сделать эмульсию для станков своими руками — Станки, сварка, металлообработка
5 Эмульсия для токарного станка своими руками

1 Смазочно-охлаждающие жидкости для металлообрабатывающих станков
2 Станки и приспособления для мастерской — как сделать своими руками, как оборудовать рабочее помещение, гараж + видео
3 Сож (смазочно-охлаждающие жидкости) для токарных станков
4 Смазочно-охлаждающая жидкость (СОЖ): классификация, применение
5 Эмульсия станков по металлообработке
6 Сож для токарного станка: виды, состав, как сделать своими руками

В процессе металлообработки всегда происходит сильное трение заготовки об инструмент. Особенно это является существенным для токарных станков, где резец сильно нагревается. Интенсивное трение вызывает и преждевременный износ инструмента для холодной пластической деформации, особенно для таких операций, как скоростная многопозиционная высадка или холодное выдавливание. Во всех этих случаях необходимо применение специальных смазочно-охлаждающих жидкостей.

Использование СОЖ на водной основе при фрезеровании

Одной из последних отечественных разработок в области смазочно-охлаждающих жидкостей стала водорастворимая универсальная СОЖ EFELE CF-621.

Несмотря на то, что эта СОЖ является синтетической , она имеет минимальную стоимость, характерную для минеральных продуктов.

EFELE CF-621 предназначена для операций обработки резанием таких металлов, как сталь, в том числе нержавеющая и легированная, чугуны, титан, алюминиевые и медные сплавы.

[/su_box]

Эта СОЖ выпускается в форме концентрата.

Она имеет янтарный цвет и приятный карамельных запах, не содержит формальдегидов, хлора и вторичных аминов, поэтому не оказывает вредного влияния на здоровье.

Изготовленная из синтетических компонентов с добавлением (до 15%) композиции минеральных масел, СОЖ EFELE CF-621 обладает хорошей биостойкостью и высокими эксплуатационными свойствами.

Это позволяет вести обработку металлов при меньшей концентрации раствора.

Смазочно-охлаждающие жидкости: структура, механизм действия

Повсеместное применение смазочно-охлаждающих жидкостей обусловлено тем, что они выполняют одновременно эффективное разделение трущихся поверхностей заготовки и инструмента, а также снижают температуру последнего. При этом состав компонентов, которые включают наиболее эффективные смазочно-охлаждающие жидкости, представлен:

Смазками на основе синтетических или животных масел.
Присадками, которые обеспечивают веществам антифрикционные, противозадирные показатели.
Компонентами, исключающими расслоение составов при длительном хранении.
Веществами, предохраняющими рабочие инструменты от коррозии, разрушения.
Добавками, снижающими агрессивность.
Присадками, улучающими смачиваемость, а также уменьшающими пенообразование при металлообработке.

Отработанные продукты подлежат обязательной утилизации.

Классификация, в соответствии с которой производятся смазочно-охлаждающие жидкости (СОЖ) обычно производится по следующим параметрам:

По происхождению основных компонентов. Так, выпускаются масляные СОЖ на основе технических масел – продуктов нефтепереработки, а также на основе жиров животного или растительного происхождения.
По способу составления различают эмульсолы – продукты с длительным сроком самопроизвольного расслаивания, либо технические масляные СОЖ, которые готовятся непосредственно перед своим употреблением. В последнем случае согласно ГОСТ выпускается концентрат СОЖ.
По отрасли своего применения выпускаются синтетические СОЖ, рассчитанные для условий операций пластического деформирования, притом для токарных станков.
Масляные СОЖ различаются также по своим физико-механическим показателям – кислотному числу, вязкости температуре вспышки. Последняя характеристика определяет, можно ли применять масляные СОЖ в операциях горячей штамповки, либо нет.

Марки наиболее распространённых составов для мехобработки

Для токарных станков производятся следующие виды:

Эмульсолы, которые представляют собой разбавленные обычные минеральные масла (например, И-12, И-20) Эмульсолы на нефтяной основе производятся по техническим требованиям ГОСТ 6243-75;
Эмульгаторы, у которых присутствуют металлические мыла синтетических жирных кислот. Производятся согласно ГОСТ Р 52128-2003;
Синтетические составы на основе высокоатомных спиртов, талловых масел, триэтаноламина. Производятся по ГОСТ 38.01445-88, и предназначаются для токарных станков, ведущих механическую обработку быстрорежущих, нержавеющих, легированных сталей. Не допускается их использование в отработанном виде;
Сульфофрезолы (ГОСТ 122-94) – смеси высокоочищенного масла и серосодержащих составов. Эффективно снижают трение, не обладают коррозионными свойствами, поскольку не содержат воды, кислот, щелочей.

Общим свойством, которым должна обладать синтетическая СОЖ для токарных станков – пониженная вязкость.

Здесь основные компоненты СОЖ легко распределяются по сложной поверхности инструмента, хорошо охлаждают её, не позволяют стружке налипать на резец.

В среднем рассматриваемый показатель для процессов механической обработки, не превышает 35 — 40 сСт.

В России часто используются импортная продукция, например, от торговой марки MobilCut.

Однако согласно принципу импортозамещения, который ныне широко внедряется в России, постепенно происходит замена импортных марок на отечественные виды аналогичных продуктов.

Кроме того, в описаниях на подобные продукты часто не рассматриваются виды сталей или цветных сплавов (в частности, алюминия), которые используются в России. Для отработанных СОЖ имеются специально оборудованные ёмкости.

Требования, придъявляемые к смазочно-охлаждающим жидкостям

Виды СОЖ для процессов обработки металлов давлением

Ввиду значительных удельных усилий, а также скоростей относительного скольжения материала заготовки по инструменту марки для использования в технологических процессах должны иметь существенно более высокую вязкость.

Кроме того, при значительных степенях деформации на контактных поверхностях начинаются химико-механические поверхностные реакции, способствующие ухудшению условий трения. Это снижает стойкость инструмента, в частности при обработке мягких металлов, например, алюминия.

Применять же частично отработанные вещества при обработке алюминия недопустимо. Поэтому характерными особенностями данных составов для условий России являются:

Достаточно высокая вязкость. На практике она варьируется от 45 — 50 сСт для СОЖ на основе минеральных масел типа И20 (ГОСТ 20799-88), до 75 — 80 сСт для СОЖ с сернистыми соединениями и животными жирами (характерный представитель — Укринол ГОСТ 9.085-88);
Стойкость против высокотемпературного расслоения или разрушения. В составе обязательно имеются сернистые присадки, анионоактивные эмульгаторы. К наиболее употребляемым маркам относятся этаноламины и алкилсульфаты с присадками по ГОСТ 10534-88. В отработанных продуктах концентрация таких компонентов резко снижается;
Воднографитовые виды, включающие в себя присадку на базе масляной суспензии тонкочешуйчатого графита. Выпускаются по ГОСТ 5962-88.

СОЖ своими руками — как приготовить эмульсию для токарного станка?

ПРЕДУПРЕЖДАЕМ: ПРИМЕНЕНИЕ САМОДЕЛЬНЫХ СОЖ МОЖЕТ БЫТЬ ОПАСНО ДЛЯ ОБОРУДОВАНИЯ И ВАШЕГО ЗДОРОВЬЯ! АДМИНИСТРАЦИЯ САЙТА НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ВОЗМОЖНЫЕ ПОСЛЕДСТВИЯ!

Применение смазочно-охлаждающих жидкостей (СОЖ) во время токарных работ:

продлевает срок службы инструмента и станка;
повышает класс чистоты обрабатываемых поверхностей;
позволяет вести высокоскоростную металлообработку.

В магазинах представлен широкий выбор СОЖ, но эмульсию для токарного станка можно приготовить и своими руками, причем по простым рецептам.

Самодельные аналоги СОЖ делают на основе масла (при необходимости лучшей смазки заготовки и инструмента) или воды (если требуются более высокие охлаждающие свойства). На вопрос о том, из чего лучше самому приготовить СОЖ для станка, нет однозначного ответа. Например, дорогую смазку WD-40 для сверления алюминия можно заменить смесью керосина (70 %) и скипидара (30 %). При изготовлении эмульсий для обработки черных металлов нужно помнить о том, что в их составе обязательно должны быть ингибиторы коррозии.

Чем заменить СОЖ

Смазочно-охлаждающие жидкости не уникальны по составу и принципу действия. Если предстоит небольшой фронт работ, можно обойтись ближайшими самодельными аналогами с похожими характеристиками.

Допустим, вам необходимо приготовить СОЖ для алюминия своими руками. В домашних условиях или в гараже можно обойтись керосином или скипидаром, но это будет не лучшим решением по многим причинам (основные – резкий неприятный запах и токсичность). Хорошей альтернативой станет этиловый и изопропиловый спирт. Для них не требуется высокая степень очистки, но нужно следить за содержанием в них воды. Если ее массовая доля превысит 0,1, вы рискуете вызвать коррозию на металлических поверхностях режущего или шлифующего инструмента.

Как самому сделать СОЖ на основе масла

Чтобы приготовить эмульсию на масляной основе своими руками, достаточно тщательно смешать три компонента – масло, воду и ПАВ (поверхностно-активное вещество).
На форумах по металлообработке предлагают и более сложные рецепты изготовления самодельных СОЖ для токарных станков. Например:

смешать по одному граненому стакану ароматизированного жидкого мыла, нерафинированного подсолнечного масла, керосина и кальцинированной соды + полстопки бельевого отбеливателя + четверть стопки Fairy, долить теплой водой до объема в 10 л и нагреть до 90 ° при непрерывном перемешивании. Полученный концентрат разводить водой в пропорции 1:3.
65 л воды +7 л солярки + 1 кусок натертого на терке 60% хозяйственного мыла + 1 пачка стирального порошка Пемос Автомат + 200г жидкости для мытья посуды Фери (Fairy) + 2 столовые ложки кальцинированной соды. После заливки в бак для СОЖ погонять помпу 10 минут – и самодельная эмульсия готова.

В рецептах самодельных эмульсий часто встречается индустриальное масло. Его можно заменить моторным.

Чем смазывать сверло при сверлении металла?

Правила применения

Для эффективного применения СОЖ рекомендуется следовать некоторым правилам:

расход средства рекомендуется выбирать не менее 10-15 л/мин.;
жидкость направляется на участок с максимальным выделением тепла;
подача СОЖ начинается с момента начала токарной обработки, в противном случае резкое охлаждение перегретого инструмента приведет к образованию трещин;
при работе с труднообрабатываемым материалом жидкость подают тонкой струйкой с задней стороны резца;
смазочные материалы, используемые для оборудования, должны быть совместимы с СОЖ;
перед проведением работ на станке проводится контроль концентрации жидкости;
концентрат СОЖ хранится в закрытом помещении с хорошей вентиляций при температуре от 50 до 400оС, вещество нельзя замораживать и использовать емкости с гальваническим покрытием внутри.

СОЖ не применяется для работы с хрупкими материалами, производящими мелкую стружку во избежание преждевременного износа станков.

Смазочно-охлаждающие жидкости положительно влияют на производительность процесса, а также защиту токарного оборудования и изделий от перегревания и деформации.

Каждый вид СОЖ имеет определенные параметры и характеристики, которые необходимо учитывать при использовании.

Как сделать СОЖ на масляной основе

Как приготовить СОЖ на водной основе

Состав СОЖ для станков своими руками может быть разным. Наряду с масляными популярны смазочные водорастворимые жидкости. У них простой состав, а приготовление заключается в том, чтобы растворить основные компоненты в теплой воде. В состав такой СОЖ могут входить:

Основной компонент	Вспомогательный компонент
Кальцинированная сода	–
Кальцинированная сода	Нитрит натрия
Тринатрийфосфат	–
Тринатрийфосфат	Нитрит натрия
Калийное мыло	Тринатрийфосфат + нитрит натрия
Калийное мыло	Кальцинированная сода

Часто используется водный раствор с содой и нитритом натрия. Такая смесь предотвращает появления коррозии на металлических заготовках. Если в состав входит тринатрийфосфат, СОЖ подойдет для обтачивания заготовок.

Если вы делаете СОЖ своими руками, состав может меняться. Но неизменными должны оставаться правила техники безопасности при их приготовлении. Используйте средства индивидуальной защиты, а работу выполняйте в нежилом помещении: мастерской, гараже и т. п.

Эффективность применения смазочно-охлаждающих смесей

Как показали испытания, экономический эффект от использования охлаждающих веществ достигает 15-45%. Исследования проводились немецким заводом Karnasch. За основу были взяты два корончатых сверла диаметром 25 мм, а заготовкой служил лист металла толщиной 10 мм. В первом случае в рабочую зону подавался 7% раствор эмульсии, во втором – вода. Итог: первое сверло проделало 1500 отверстий, второй – 850. разница значительная – 45%.

При использовании СОЖ и затратах на них экономический эффект колеблется в пределах 15-20%, а станок служит дольше, что также немаловажно.

Что лучше: самодельная или фабричная СОЖ

Многие задаются вопросом, как сделать СОЖ для станка своими руками. Но при этом они мало задумываются о последствиях. Специалисты утверждают, что лучший вариант — это покупка готового смазочно-охлаждающего состава.

У самодельной продукции много недостатков:

сложно добиться стабильных характеристик жидкости;
альтернативные компоненты не всегда выполняют заявленные функции;
высока вероятность порчи СОЖ из-за развития грибка или гниения отдельных компонентов при хранении.

Если вы готовите жидкость и насос СОЖ своими руками, вам придется контактировать с химически активными компонентами, которые могут быть опасны для кожи и слизистых, вдыхать токсичные пары. Результатом может стать головокружение, тошнота и другие признаки отравления, с которыми нужно срочно обращаться к врачу. Поэтому лучше не экспериментировать, а сразу приобрести готовую концентрированную СОЖ под конкретные задачи.

Что лучше: приготовить СОЖ самому или купить фабричную

Хоббийщики-металлообработчики упорно разрабатывают собственные рецепты изготовления эмульсий для станков по разным причинам: кто-то хочет создать аналог импортной СОЖ, которая исчезла из продажи, кому-то просто нравится самому достигать желаемых результатов.

Сделанные своими руками СОЖ дешевле фабричных, но проигрывают им по эксплуатационным характеристикам и сроку службы, а некоторые самодельные составы еще и весьма опасны для здоровья.

Сегодня российские предприятия производят полные аналоги СОЖ мировых брендов и публикуют таблицы взаимозаменяемости, с помощью которых можно самому выбрать качественную и недорогую эмульсию для токарного станка. Поэтому не стоит проводить рискованные домашние эксперименты с изготовлением составов по рецептам из интернета.

Простые правила

Чтоб избежать неприятных моментов, связанных, например, с перегревом сверла, сильным разогревом места сверления и других, необходимо выполнять несколько простых правил, что позволит сделать идеально ровные отверстия без дополнительных временных и материальных затрат. Нужно учитывать, что нержавейка имеет вязкую структуру, поэтому во избежание перегрева сверла, нержавеющую сталь нужно сверлить исключительно на небольших оборотах. Сверла при этом должны быть максимально острыми. Кроме того чтобы избежать сильного перегрева места сверления, что значительно утруднит дальнейшее сверление материала, необходимо уменьшать температуру сверла каждые 10 секунд.

Если в процессе сверления стружка становится все более мелкой и темной, это свидетельствует о затуплении сверла и перегреве отверстия в нержавейке. Перед продолжением работы сверло обязательно нужно подточить или же заменить на новое, более острое. Сверление нержавеющей стали обычно начинается сверлами небольшого диаметра, например, размерами пятеркой или четверкой. Далее можно использовать сверла нужно диаметра для достижения необходимого размера отверстия. В результате таких действий можно значительно сократить время сверления и сделать отверстие максимально ровным.

В начале совсем немного основ.

Перед работой необходимо выбрать режим резания. Что это такое? Элементами режима резания при сверлении

являются 3 основных параметра: Скорость резания

при сверлении представляет собой условно окружную скорость (скорость точки, расположенной на поверхности) сверла относительно обрабатываемой детали. (Простым языком: «как быстро сверло вращается», или количество оборотов в минуту в зависимости от диаметра сверла.) Например, одинаковая скорость резания в 20м/мин достигается если сверло диаметром 1,0 вращать 6366 раз в минуту (об/мин), а сверло диаметром 10,0 – 637 раз в минуту.
Подача
– величина перемещения сверла в направлении оси сверления за один оборот в мм/об (насколько быстро идет погружение сверла в материал).
Крутящий момент
, воспринимаемый сверлом при резании (какую нагрузку на скручивание испытывает сверло в работе).

Эти три параметра взаимоопределяющие и их выбор зависит от: -обрабатываемого материала; -материала самого сверла; -оборудования, на котором производится работа и вида охлаждения; -прочих факторов (шероховатости поверхности, загрязненности и т.д).

О
собенности сверления нержавеющих сталей
Основная особенность (трудность) при работе с нержавеющей сталью связана с ее пластичностью. В результате происходит своего рода налипание на рабочую поверхность сверла, что приводит к перегреву инструмента и выходу его из строя. Поэтому важно: – обеспечить теплоотвод с помощью охлаждения; – использовать сверла способные в большей степени противостоять нагреву и позволяющие лучше удалять стружку.

изготовлены из быстрорежущей стали HSSCo (М35) или аналогичные обозначения (HSSCo5, HSSE, Р6MК5), эти сверла специально разработаны и рекомендованы для сверления труднообрабатываемых и нержавеющих сталей.

1. В состав Р6М5К5 входит 5% кобальта, что значительно повышает красностойкость сверла – способность сохранять при нагреве до температур красного каления высокую твёрдость и износостойкость, полученные в результате термической обработки. 2. Сверло изготовлено по более дорогостоящей технологии шлифования – т.е. сверло не скручено в спираль (как вальцованные сверла), а канавки формируются на шлифовальном станке. В результате, в сверле отсутствует внутренняя напряженность, а поверхности гладкие, что значительно улучшает выход стружки (важно при сверлении нержавейки). 3. Угол при вершине 135 градусов с крестообразной подточкой. Это угол между рабочими гранями сверла (т.е. в отличие от обычных сверл по металлу кобальтовые выглядят более «тупыми»). Такой угол уменьшает площадь рабочей зоны сверла, что снижает на него нагрузку, а крестообразная подточка вершины уменьшает мертвую зону (в этом месте на сверло приходится наибольшая нагрузка) между рабочими гранями.

Как сверлить обычную нержавейку кобальтовым сверлом
Если Вы можете обеспечить правильные режимы резания ,
т.е. если Вы располагаете станком на котором точно можно
выставить обороты, подачу и обеспечить охлаждение
, то упрощённо выбираем для нержавейки:
Скорость резания
V=10м/мин рекомендуется большинством производителей для работы с нержавеющими сталями и необходима для выбора оборотов. Тогда обороты можно рассчитать по формуле: n=3180/D для сверла диаметром 1,0 – 3180 об/мин, для сверла 5,0 уже 636 об/мин
Подача:
0,005-0,01d мм/n, где d- диаметр сверла. Это значит, что за одну минуту сверло диаметром 5 мм должно просверлить отверстие глубиной около 3мм, а диаметром 10мм уже 1,6мм.
Охлаждение:рекомендуется применять олеиновую кислоту в качестве охлаждающей жидкости.
Читать также: Конденсатор для запуска электродвигателя

Если Вы работаете обыкновенной дрелью в «полевых условиях»

Для охлаждения можно взять оливковое масло (в нем 81% олеиновой кислоты) или подсолнечное – до 40%, а если ну никак невозможно использовать жидкость, то можно использовать свиное сало или жир – в них до 44% олеиновой кислоты. Сверлите на минимальных оборотах (100-200 об/мин). Если дрель не позволяет выставлять обороты, используйте метод включения/выключения, и сверления «по инерции». Только минимальная подача (давление на дрель), при этом старайтесь обеспечить равномерную подачу.

1. Грубейшая ошибка охлаждать сверло окунанием его в воду или что-то другое (т.е. сверлить «насухо» потом окунать и т.д). Этими действиями Вы моментально портите сверло. Быстрый нагрев и охлаждение приводит к непредсказуемым последствиям, своего рода это неконтролируемые отпуск или закалка. 2. Кобальтовые сверла не должны быть обязательно желтыми (бронзовыми), кобальт это не покрытие, он входит в состав быстрорежущей стали из которой изготавливается сверло. Покрытие это либо: дополнительная защита от коррозии, либо оно улучшает скольжение, либо это просто имиджевый ход производителя. 3. Приведенные рекомендации справедливы при работе с обыкновенной нержавеющей сталью, имеют дополнительные особенности при сверлении тонколистовой нержавейки.

Чтобы масляная краска при хранении не засыхала и чтобы на ней не образовывалась пленка, положите на поверхность краски кру жок из плотной бумаги и»залейте его тонким слоем олифы.

» Полиэтиленовую пленку, укрывающую балкон или теплицу, предо хранит от обрыва ветром бечева, натянутая с обеих сторон с про межутками 10-15 см. «

» Чтобы работать с бетонной смесью было легче, в нее обычно добав ляют глину, но глина снижает прочность смеси. Добавьте в нее ложку стирального порошка из расчета на ведро воды. «

» Чтобы винт, головка которого скрыта за преградой, не вращался вместе с затягиваемой гайкой, нужно накинуть на него несколько витков нитки или тонкой проволоки и слегка натянуть концы. За счет трения винт хорошо удерживается на месте. Концы нити по сле затяжки можно обрезать. «

» Вырезать леток скворечника можно и без коловорота. Достаточно расколоть лицевую сторону доски по центру и вырубить стамеской или топориком полуотверстия необходимого размера, после чего вновь соединить половинки. «

Сож (смазочно-охлаждающие жидкости) для токарных станков

Любой, даже начинающий специалист по обработке металлов знает, что, выполняя токарные работы на станке, необходимо обязательно использовать смазочно-охлаждающие жидкости (СОЖ). Применение таких технических жидкостей (их состав может варьироваться) позволяет решить одновременно несколько важных задач:

Применение СОЖ при токарной обработке

охлаждение резца, активно нагревающегося в процессе выполнения обработки (соответственно, продление срока его эксплуатации);
улучшение чистоты обработки поверхности заготовки;
повышение производительности процесса резания металла.

Виды используемых при токарной обработке СОЖ

Все виды СОЖ, применяемых для токарных работ на станке, подразделяются на две большие категории.

СОЖ на основе воды

Жидкости данной категории отличаются хорошими охлаждающими характеристиками, они поглощают тепло, активно образующееся в процессе токарной обработки, и отводят его из зоны резания.

СОЖ на основе масла

Такие жидкости значительно хуже отводят тепло из области обработки, но обеспечивают отличное смазывание поверхностей заготовки и инструмента.

Рекомендации по выбору СОЖ для конкретных операций и материалов (нажмите для увеличения)

Среди наиболее распространенных СОЖ, которые используются при обработке металла на токарных станках, можно отметить следующие.

Раствор кальцинированной технической соды (1,5%) в кипяченой воде. Такая жидкость используется при выполнении чернового обтачивания на токарном станке.
Водный раствор, содержащий 0,8% соды и 0,25% нитрита натрия, который повышает антикоррозионные свойства СОЖ. Применяется также при черновом обтачивании на станке.
Раствор, состоящий из кипяченой воды и тринатрийфосфата (1,5%), практически идентичный по своему охлаждающему действию жидкостям, содержащим кальцинированную соду.
Водный раствор, в составе которого находятся тринатрийфосфат (0,8%) и нитрит натрия (0,25%). Обладает улучшенными антикоррозионными свойствами и также используется при выполнении чернового обтачивания на токарных станках.
Раствор на основе кипяченой воды, содержащий в своем составе специальное калийное мыло (0,5–1%), кальцинированную соду или тринатрийфосфат (0,5–0,75%), нитрит натрия (0,25%).

Раствор на основе воды, содержащий 4% калийного мыла и 1,5% кальцинированной соды. СОЖ, в составе которых содержится мыло, используются при выполнении чернового, а также фасонного точения на токарном станке. Калийное мыло при необходимости может быть заменено на любое другое, не содержащее в своем составе хлористых соединений.
Раствор на основе воды, в которую добавлен эмульсол Э-2 (2–3%) и кальцинированная техническая сода (1,5%). СОЖ данного типа используется при токарной обработке деталей, к чистоте обработанной поверхности которых не предъявляют высоких требований. С применением такой эмульсии обрабатывать заготовки на станке можно на высоких скоростях.
Водный раствор, содержащий 5–8% эмульсола Э-2 (Б) и 0,2% соды или тринатрийфосфата. С использованием такой СОЖ на токарном станке выполняется чистовое точение.
Водный раствор, в состав которого входят эмульсол на основе окисленного петролатума (5%), сода (0,3%) и нитрит натрия (0,2%). Использовать такую эмульсию можно при выполнении черновой, а также чистовой токарной обработки на станке, она позволяет получать поверхности более высокой чистоты.
Жидкость на основе масла, в которой содержится 70% индустриального масла 20, 15% льняного масла 2-го сорта, 15% керосина. СОЖ такого состава используется в тех случаях, когда нарезают высокоточную резьбу и обрабатывают заготовки дорогостоящими резцами фасонного типа.

Варианты применения СОЖ для токарных станков

Сульфофрезол – маслянистая СОЖ, активированная серой. Используется такая смазочно-охлаждающая жидкость при выполнении точения с небольшим сечением среза. При выполнении черновых работ, характеризующихся активным и значительным нагревом инструмента и обрабатываемой заготовки, использование такой СОЖ может быть вредным для оператора станка, так как она выделяет летучие сернистые соединения.
Раствор, состоящий из 90% сульфофрезола и 10% керосина. Используется такая жидкость при нарезании резьбы, а также при глубоком сверлении и чистовой обработке заготовок.
Чистый керосин – применяется, когда на токарном станке необходимо обработать заготовки, выполненные из алюминия и его сплавов, а также при финишной обработке с использованием колеблющихся абразивных брусков.

Особенности применения смазочно-охлаждающих жидкостей

Чтобы использование СОЖ было эффективным, следует учитывать несколько несложных правил. Расход такой жидкости (вне зависимости от того, эмульсия это или водный раствор) должен быть не меньше 10–15 л/мин.

Очень важно направлять поток СОЖ в то место, в котором образуется максимальное количества тепла. Таким местом при выполнении токарной обработки является участок, на котором стружка отделяется от обрабатываемой детали.

Результаты испытаний полусинтетических водорастворимых СОЖ Cimstar (нажмите для увеличения)

С самого первого момента выполнения токарной обработки на станке режущий инструмент начинает активно нагреваться, поэтому подавать СОЖ следует сразу, а не спустя некоторое время. В противном случае при резком охлаждении сильно нагретого токарного резца в нем могут образоваться трещины.

Совсем недавно стали использовать передовой метод охлаждения, подразумевающий подачу тонкой струи СОЖ со стороны задней поверхности резца. Особую эффективность такой способ охлаждения демонстрирует в том случае, когда на токарном станке инструментом из быстрорежущих сплавов требуется обработать заготовку из труднообрабатываемых материалов.

Следует иметь в виду, что СОЖ не применяют при токарной обработке материалов, отличающихся высокой хрупкостью (чугун, бронза и др.), при которой формируется мелкая стружка. Такая стружка, смешиваясь со смазочно-охлаждающей жидкостью, может забивать элементы суппорта, каретки и направляющие станины, что приводит не только к их преждевременному износу, но и выходу из строя.

СОЖ — видео изготовления своими руками

О том, как самому сделать СОЖ для станка, вы можете увидеть на этом видео. Его автору понадобились для работы простой набор ингредиентов: хозяйственное мыло 72 %, отработанное масло, теплая вода. Из инструментов — удобный нож для измельчения мыла, две отдельные емкости для смешивания и подогревания перечисленных выше наименований плюс электроплита. Предлагаем ознакомиться с процессом приготовления:

Если вы предпочитаете использовать в работе качественную продукцию с прогнозируемым эффектом, рекомендуем купить СОЖ для токарного станка от проверенного производителя в компании Loc-Line. Мы предложим оптимальную смазочно-охлаждающую жидкость под ваши условия эксплуатации, проконсультируем по ее применению и замене. Для получения детальной информации звоните по номеру 8 в г. Санкт-Петербург или пишите на e-mail
