Разновидности и параметры вибротрамбовок для уплотнения грунта

Подготовка основания под строительные объекты не обходится без тщательной трамбовки грунта, которая значительно улучшает его несущие свойства и повышает водонепроницаемость. Чаще всего приходится трамбовать песчаные подушки или восстанавливать структуру грунта при обратной засыпке котлованов, траншей или пазух фундамента. Для уплотнения песка и других сыпучих оснований наиболее эффективен метод вибрации, на котором основана работа целого класса трамбующей техники – виброуплотнителей. Вибротрамбовка для уплотнения грунта, виброплита, виброкаток – современный рынок строительного оборудования предоставляет широкий выбор подобного оборудования.

Предназначение и область применения оборудования

Сфера применения зависит от типа оборудования. Так, виброкаток помогает утрамбовать большие объемы земли в ее поверхностном слое. Уплотнение грунта виброплитой производят там, где нужно закрепить слой песка, щебня или гравия небольшой толщины – до 30 см. Такое оборудование применяют и для установки тротуарной плитки и асфальта.

Вибротрамбовки по типу «вибронога» уплотняют более глубокие слои – до 70 см толщиной. Оборудование применяют там, где функций двух предыдущих видов техники недостаточно, либо их габариты не позволяют подобраться к нуждающемуся в обработке участку. Это может быть:

Процесс уплотнения грунта виброногой

• обустройство тротуаров, трамвайных путей;
• оборудование входа в подъезд;
• трамбовка подножий опорных конструкций;
• возведение свайно-ленточного фундамента частных домов;
• ямочный ремонт асфальта.

Как виброплита для уплотнения грунта, так и «вибронога» могут применяться при установке коммуникационных магистралей под землей.

Трамбовка под укладку брусчатки в ручную

трамбовка под укладку брусчатки в ручную.

3. Подстилающий слой для пола.

При устройстве в домах по грунту обязательно устраивают нежесткий подстилающий слой. Он включает в себя две прослойки. Их насыпают поверх гравия или щебня, каждый слой увлажняют и трамбуют. Для подсыпки используют, как и под фундамент, песок речной или мытый карьерный. Для достижения равномерности толщины устанавливают колышки, после их убирают.

4. Укладка тротуарной плитки.

При мощении пешеходных дорог, аллей и площадок тротуарной плиткой также обязательно применяют подсыпку из песка. Из нее делают первый и завершающий слои подушки под брусчатку. Между ними в качестве прослойки используют щебень. Все слои пирога под плитку по требованиям технологии плотно трамбуют, для достижения наилучшего результата периодически увлажняют.

Для подсыпки берут просеянный речной материал. Толщину его слоев определяют в зависимости от глубины траншеи, высоты элемента дорожного покрытия. Часто приходится снимать грунт на большую глубину из-за пучинистости, других проблем, не позволяющих почве стать надежной основой под монтаж тротуарной плитки. В этих случаях песка необходимо подсыпать много и тщательно трамбовать его. Финишный слой делают примерно в 7 см, часто в него добавляют сухой цемент.

Виды вибротрамбовок для уплотнения грунта

Основная классификация подобного оборудования опирается на тип движущего устройства. Это может быть:

• электромотор;
• бензиновый двигатель внутреннего сгорания;
• дизель.

Электрическая вибротрамбовка для уплотнения грунта – оборудование хоть и не слишком мощное, но мобильное и малошумное. Частота работы двигателя – до 600 об/мин., что дает возможность отработки 250 «квадратов» за час. Дополнительными достоинствами электромоделей являются экологичность, бюджетная стоимость, возможность работы в помещении. К недостаткам причисляют обязательное наличие поблизости источника электропитания.

Установка, работающая на дизеле, способна выдать до 700 об/мин., что позволяет утрамбовать более 250 квадратных метров грунта. Дизельное оборудование производительно, долговечно и экономично, но оно дорого стоит и сильно шумит.

Наибольшей популярностью пользуются вибротрамбовки с бензиновым двигателем. При частоте до 680 об/мин они способны обработать около 200 квадратных метров. Такое оборудование не привязано к электропитанию, имеет низкие показатели шума, неприхотливо к перепадам температуры. Но работать на нем можно только на открытом пространстве (из-за токсичных бензиновых испарений).

Что это такое?

Вибротрамбовка — это многофункциональная ручная вибротрамбовка, используемая в строительстве для уплотнения сыпучих материалов и рыхлых грунтов. По внешнему виду это устройство представляет собой компактный и мобильный прибор, оснащенный ручным управлением.
Уплотнение грунта с помощью вибрационного оборудования позволяет решить ряд важных задач:

• предотвратить процесс усадки почвы под фундаментом;
• вытеснять влагу и воздух из структуры почвы.
• выровнять и уплотнить основание строительной площадки;

При проведении подготовительных строительных работ используют вибротрамбовку там, где не может поместиться крупногабаритная техника из-за ограниченного свободного пространства. Ручные инструменты позволяют закрывать узкие проемы при прокладке труб, в местах, расположенных у стен или углов зданий, при строительстве велосипедных дорожек и укладке бордюров или элементов тротуаров. Переносные инструменты эффективно выполняют свою работу, не повреждая здания или коммунальные службы.

Комплектация вибротрамбовки ручная состоит из следующих основных частей:

• вал со специальной возвратной пружиной;
• система ручного управления
• двигатель, который может быть бензиновым, дизельным или электрическим;
• уплотнительная подошва;
• шатун со специальным поршнем;
• эксцентриковый механизм кулачкового типа;

Ручной вибротрамбовщик также можно назвать вибротрамбовкой, так как площадь уплотняющей подошвы этого инструмента невелика и составляет 50-60 см². Эта компактность необходима для уменьшения веса оборудования, но не снижает устойчивости инструмента и позволяет развивать необходимую для работы силу вибрации. Несмотря на компактность, это оборудование требует от оператора значительных физических усилий, связанных с перемещением аппарата и поддержанием его устойчивости в вертикальном положении во время работы.

Кроме того, рабочий должен подвергаться сильнейшим вибрационным нагрузкам, негативно сказывающимся на здоровье. Эффективность вибротрамбовки ручного типа обусловлена ​​силой ударов и их частотой 1 минута.

Тщательно выверенное соотношение конструкции устройства и значительный вес его верхней части к нижней позволяют виброинструменту продвигаться под действием силы тяжести, и оператору нужно только направлять движение устройства.

Принцип работы вибротрамбующего устройства

У разных типов вибротрамбовок амплитуда и частота вибрации различаются. Обычно при низком первом показателе высок последний, и наоборот. Если акцент сделан на амплитуду, оборудование применяют для трамбовки сыпучих грунтов. Во втором случае устройство подойдет для работы с вязкими составами, например, бетоном.

Принцип действия подобного оборудования несложен. Передача крутящего момента происходит с мотора на вал «дебаланса» – эксцентрика, также именуемого инерционным элементом.

Последний жестко закреплен на трамбующей плите, которая и принимает энергию. После этого вибрация переходит на землю, уплотняя ее.

Почти все вибротрамбовки для уплотнения грунта трудятся в вынужденном колебательном режиме. Чтобы его создать, необходим центробежный вибровозбудитель. При движении эксцентрика образуется вынужденная сила, которая и является основой для возникновения вибрации.

Линейка российского

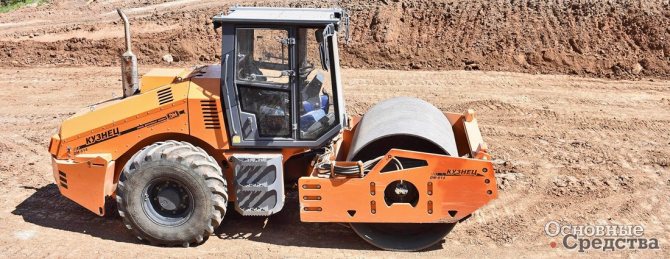

Линейка российского включает среднюю мод. DM-614 массой 14 т, тяжелую машину DM-617 массой 16 т и две перспективные модели тяжелых катков массой 21 и 25 т. Грунтовые катки предназначены прежде всего для выполнения масштабных работ. Из особенностей машин можно отметить задний мост Carraro с блокировкой дифференциала, обеспечивающий стабильную работу на уклонах и высокое тяговое усилие, надежный двигатель Cummins с достаточным запасом мощности, полностью поднимающийся капот, открывающий удобный доступ для сервисного обслуживания и хорошую эргономику рабочего места оператора.

Особенности популярных моделей

Производители предлагают множество вариантов вибротрамбовок. Они отличаются характеристиками и типом моторной части. Эффективность работы зависит от веса, площади основания, амплитуды и рабочей частоты оборудования. Каковы эти показатели у популярных моделей:

Модель	Вес (кг)	Тип двигателя	Длина и ширина основания (мм)	Частота вибрации (Гц)	Амплитуда (мм)
Ammann ACR-60	62	Бензиновый	345х280	680	65
TSS HCD-90	90	Электрический	330х300	450	80
Masalta MR-68H	75	Бензиновый	330х285	695	40–85
TEKPAC MR68H	68	Бензиновый	330х285	695	40–85
Weber MT SRX-750D	82	Дизельный	330х280	670	65

Сравнивая эти данные разных моделей, выбрать подходящий вариант проще.

На службе у клиента

Прямая поддержка производителя после первоначальной продажи любого оборудования защищает инвестиции подрядчика и продлевает срок службы машин. Обучение оператора в дилерском центре или на заводе-производителе повышает производительность труда, а также снижает риск преждевременного выхода из строя оборудования. Некоторые производители предлагают обучение прямо на рабочей площадке. В этом случае экипаж получает необходимые навыки и узнает, как эксплуатировать и обслуживать оборудование, в реальных условиях. Хорошей практикой является публикация инструкций по эксплуатации машин в сети Интернет. Это позволяет подрядчикам, операторам и механикам получать доступ к ним в режиме 24/7 для решения вопросов, которые могут возникнуть в любой момент при эксплуатации или техническом обслуживании.

Преимущество производителя, который предлагает широкий ассортимент продукции, состоит в том, что упрощается задача по комплектации парка оборудования. В одном «окне» удобнее заказывать и запасные части, и расходные материалы, например, гидравлическое масло. Некоторые производители предлагают специальные программы финансирования, чтобы сделать владение различными новыми машинами доступнее для разных категорий заказчиков.

Правильный выбор оборудования для уплотнения может казаться совсем несложной задачей, учитывая количество предложений на рынке. Но если потратить время на изучение того, как каждая функция конкретной машины влияет на общий результат при выполнении работ, это в конечном итоге может принести большую пользу. Именно ключевые функции машин обеспечивают подрядчику конкурентные преимущества, сокращают сроки выполнения работ и, самое главное, повышают рентабельность.

Акценты при покупке

Тому, кто решил приобрести вибротрамбовочное оборудование, нужно обратить внимание на наличие:

• подошв разного размера в комплекте;
• шасси для простоты перемещения;
• специальных насадок.

Важно, чтобы устройство было снабжено рукоятками для снижения передачи вибрации рукам оператора. Дополнительную защиту обеспечит покупка антивибрационных рукавиц.

Рекомендации по эксплуатации

Несмотря на простоту конструкции, вибротрамбовка для уплотнения грунта требует ответственного подхода при работе с ней и соблюдения правил техники безопасности:

Как правильно уплотнять асфальт вибротрамбовкой

• Оператору разрешено находиться только позади вибротрамбовки.
• Электовибратор для уплотнения грунта требует периодических перерывов, с одновременным отключением от энергосети.
• Нельзя запускать машину на каменистых поверхностях, чтоб не повредить подошву.
• Не следует забывать о регулярной чистке воздушных фильтров вибротрамбовки.

Обязательно использование защитных ботинок с носками, усиленными металлом, очков и перчаток, а при работе с дизельным устройством – наушников.

Глубинную вибротрамбовку не применяют при работе с асфальтовым покрытием либо тротуарной плиткой – это способно их разрушить. Для подобных работ подходит только виброплита.

Видео по теме: Виброплита Wacker Neuson MP 15

Публикации по теме

Сравнение с виброплитой

Ручной инструмент, с помощью которого можно утрамбовать рыхлые почвы, состоит не только из вибротрамбовки. Помимо этого устройства есть еще и виброплита. В некоторых случаях он лучше справляется с поставленной задачей, так как площадь его утрамбованной подошвы вдвое больше, чем у вибрирующей ноги.

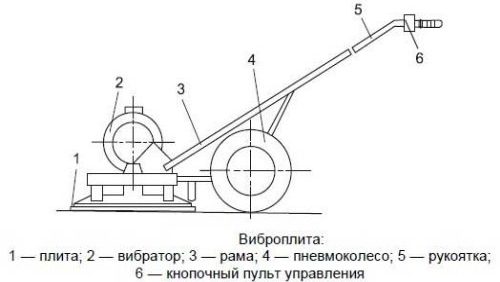

По внешнему виду виброплита имеет базовую платформу, на которой базируются виброагрегат, двигатель, общая конструктивная рама и панель системы управления. С помощью этого устройства сыпучие вещества выдавливаются на небольшие участки. Некоторые модели виброплиты имеют в своей конструкции резервуар для воды, который смачивает утрамбованную поверхность, улучшая плотность сыпучих фракций. Глубина забивания виброплиты меньше, чем у вибрирующей стопы, и составляет 30-50 см, но из-за большей площади рабочей подошвы производительность виброплиты намного выше.

Вибрационный уплотнитель и виброплита часто используются для уплотнения почвы. Но есть и отличия между этими устройствами. Конструктивно виброплита сконструирована таким образом, что вибрация в ней возникает за счет особого механизма — эксцентрика, закрепленного в трамбовочной плите. Механизм приводится в действие двигателем, и вибрации передаются пластине. Ручной вибротрамбовщик устроен иначе, так как энергия, вырабатываемая двигателем, преобразуется в движения вперед и назад. Поршень шатуна толкает вибрирующую подошву, и в этот момент создается удар по земле. Ударная сила вибротрамбовки намного больше, чем у виброплиты, но обрабатываемая площадь меньше.

Несмотря на то, что оба ручных инструмента предназначены для трамбовки, их назначение также отличается друг от друга. Вибротрамбовка не используется на глинистых почвах и не используется для укладки асфальта, в то время как виброплита подходит для этих задач.

Вибротрамбовка окажется неэффективным инструментом при использовании на больших поверхностях, она используется только локально в ограниченном пространстве.
