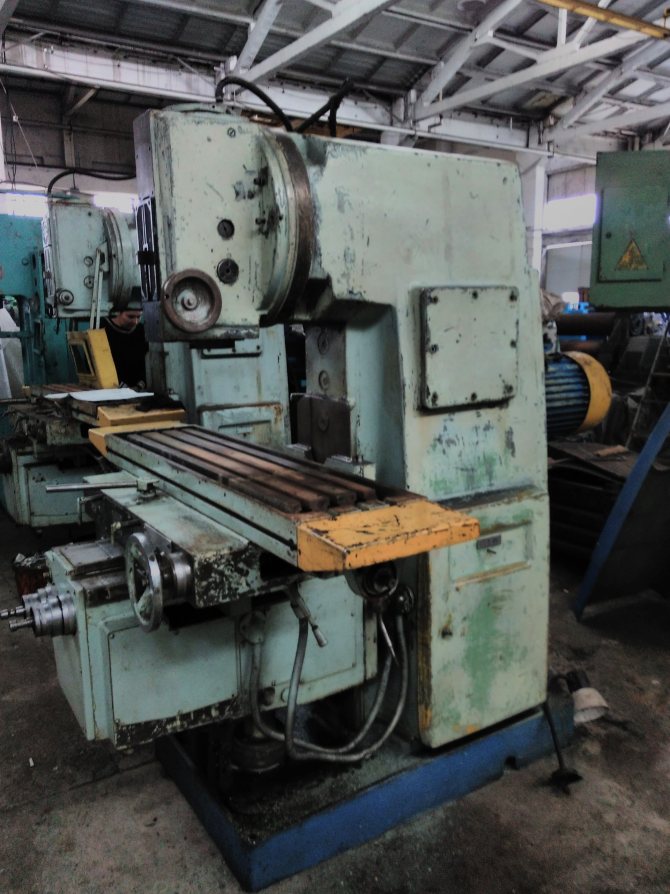

Устройство и рабочие параметры вертикально-фрезерного станка 6р12

Стан’Ок

Описание Предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов главным образом торцовыми и концевыми фрезами.
На этом станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, зубчатые колеса и т.д.

Технологические возможности станка могут быть расширены путем применения делительной головки и поворотного круглого стола.

Технические характеристики

• Рабочие размеры стола , мм 400х1600
• Наибольший ход стола , мм :
• — продольный 900
• — поперечный 320
• — вертикальный 420
• Пределы расстояния от оси стола до вертикальных направляющих
• станины , мм 250 . 570
• Угол поворота головки , градусах 45
• Число скоростей шпинделя 18
• Диаметр отверстия шпинделя , мм 29
• Пределы расстояния от торца шпинделя до поверхности стола , мм 30 . 520
• Расстояние от оси шпинделя до вертикальных направляющих станины , мм 450
• Пределы чисел оборотов шпинделя в минуту 31,5 . 1600
• Число продольных , поперечных и вертикальных подач стола 18
• Пределы подач стола , мм/мин. :
• — продольных 25 . 1250
• — поперечных 25 . 1250
• — вертикальных 8 . 400
• Скорость быстрого перемещения стола , мм/мин. :
• — продольного 3000
• — поперечного 3000
• — вертикального 1000
• Вертикальное перемещение шпинделя , мм 85
• Мощность главного электродвигателя , кВт 10

Назначение станка

Серия станков имеет различные модификации, но многие характеристики в пределах модельного ряда остаются одинаковыми. 6М12П – это усовершенствованная версия серии Н.

Благодаря использованию таких приспособлений можно выполнять большое количество операций:

1. Фрезерование различных деталей, основой для которых послужили материалы вроде цветных и чёрных металлов, чугуна и стали. Форма может быть любой – радиусной и концевой, цилиндрической, торцевой.
2. Поддержка циклов на автомате, полуавтомате. Благодаря этому станки становятся незаменимыми помощниками при выполнении работ с операционным характером, с полностью автоматизированными линиями.
3. Станки позволяют обрабатывать поверхности горизонтального и вертикального типа, пазы и углы.
4. Фрезерование может быть встречным, либо попутным.
5. Скоростное фрезерование – метод обработки, при использовании которого оборудование становится особенно эффективным.

Перечень органов управления

Следующие составные станка являются не менее важными, чем предыдущие:

КП или коробка передач

Всего показателей передач у оборудования 18. Это обособленный узел. Обычно размещается на консоли, с левой стороны. Устройство для переключения передач располагается прямо на консоли. Передняя часть снабжается так называемым лимбом – его используют, чтобы наносить на поверхность определённые показатели передач. Метки позволяют без проблем задавать показатели подачи для рабочей поверхности, в плоскостях по горизонтали или вертикали.

Поворотная головка

Выглядит как шпиндель, который располагается вертикально. Снабжается дополнительно валиком для приёма. Шпиндель перемещается по оси при использовании специального маховика, последний размещается внутри специальной гильзы. Рукоятка находится внутри левой части гильзы. Благодаря этому легко выполнять зажим при необходимости.

Коробка скоростей

Всего используется 18 чисел, на которых происходит вращение шпинделя. Устанавливается внутри корпуса станины. На шарикоподшипниках монтируют валы этой коробки. Плунжерный насос, регулирующий смазку, находится на одной из таких деталей.

Салазки вместе с рабочим столом

Салазки зажимаются на консоли благодаря воздействию эксцентриковых зажимов. Движение начинается от винта, располагающегося поперечно. На следующем этапе всё переходит к направляющим в форме прямоугольника, консольного типа.

Стол перемещается так же при помощи направляющих, о которых говорилось ранее. Он – финальный компонент цепи подач, соблюдающей продольное положение. Винт вращающего типа отвечает за реализацию подобной схемы. Рукоятку кулачковой муфты надо запустить, чтобы началось движение.

Допустима настройка стола в трёх режимах: маятниковом, с автоматикой и полуавтоматикой.

Маятниковый режим контролируется с помощью кулачков. Детали монтируются на боковой поверхности стола, располагающейся спереди. При появлении блокировки у рычага продольного хода маятниковый режим работы нельзя останавливать, это приводит к поломкам агрегата.

Правила и инструкция по эксплуатации, паспорт

Инструкция по эксплуатации содержит в себе отдельные схемы для подшипников, строповки, смазки, кинематики, а также описание электрического оборудования. Для деталей, которые подвержены быстрому износу также предусмотрен отдельный чертеж каждого элемента.

Унификация позволяет использовать детали от аналогичных станков такой же серии. При работе на оборудовании 6Т12 следует строго выполнять все правила техники безопасности, поскольку, в противном случае агрегат способен травмировать человека:

• проверка заземления перед началом работы;
• проверка соответствия напряжения в сети с тем, которое необходимо станку;
• обязательно проконтролировать исправность тормозного, сигнального и кнопочного устройств;
• убедиться в налаженной охладительной и смазочной системе;
• работать следует в спецодежде, с заправленными под головной убор волосами и плотно застегнутыми рукавами;
• запрещено подходить к станку под воздействием алкоголя или наркотических средств, а также различных медицинских препаратов.

Для допуска к работе на таком оборудовании специалист проходит обучение, а также специальный инструктаж по технике безопасности. При любой проблеме с работой основных узлов, необходимо отключить двигатель и провести первичную диагностику оборудования, чтобы выявить причину и устранить поломку.

Схема кинематическая

Основной компонент движения приспособления – электродвигатель, имеющий мощность 7,5 кВт. Через упругую соединительную муфту движение от этого приспособления переходит к одному из валов. С первого вала на второй энергия передаётся через зубчатую передачу.

У второго вала ставится блок, дополненный колёсами зубчатой формы. Благодаря этой части движение переходит на третий вал. Устройство поддерживает три различные скорости передачи. Винты передач тоже участвуют в этом процессе.

Основная коробка подач работает на 18 скоростях. Если включить фрикционную муфту, то инструмент можно будет быстро перемещать по столу вне зависимости от технических характеристик. В этом случае процесс так же организуется с помощью основного электродвигателя вместе с валом, зубчатыми передачами.

Кинематическая схема

Изначально движение подается от электрического двигателя через муфту. От последней начинает двигаться шпиндель при помощи трех блоков с зубцами. Указано в паспорте изделия, что всего допустимо 18 скоростей, которые передаются от коробки шпинделю. В консоли двигатель, который и определяет передачу вращения. Через муфту перемещается далее в консоль.

Влияют на скорость передачи фрикционы хода около двигателя. На станке 6Р12 невозможно включить сразу несколько скоростей, тем самым обеспечивается надежность устройства и специалистов, которые с ним работают. Закрепляющим кинематическую систему элементом служит стандартно станина.

Ремонт и модернизация

Для эффективной эксплуатации 6Т13 описание станка в документации иллюстрируется схемами: кинематической, расположения подшипников, смазки, строповки. Вторая часть руководства посвящена электрооборудованию, в ней приведена принципиальная электрическая схема и спецификации, по которым следует подбирать запчасти.

На основании статистики выявлены элементы, чаще заменяемые механической службой при поломках. Паспорт на станок 6Т13 содержит чертежи быстроизнашивающихся деталей. Унификация позволяет частично заимствовать запчасти для фрезерных станков 6Т13 у представителей других серий.

Перед началом работ по обновлению электрооборудования 6Т13 электросхема соединений проверяется на наличие расхождений в маркировке проводов во избежание ошибок акоммутации.

Станок вертикальный консольно-фрезерный 6Т13 можно модернизировать по следующим направлениям:

• установка оптических линеек и устройства индикации (УЦИ) – повышает удобство, снижает затраты времени оператора;
• комплектация шкафа и пультов современными электроаппаратами — высвобождает место, улучшает доступ, уменьшает время на замену, запчасти в наличии повсеместно;
• замена плунжерных насосов на агрегаты с электроприводом — повышает надёжность системы смазки;
• возможно заимствование бесступенчатого привода подачи от нерабочих представителей серии Т, оснащённых ЧПУ.

После модернизации в электрическую схему вносят изменения, вводят дополнительные листы.

В каждом случае необходим экономический расчёт целесообразности и уровня реноваций, исходя из состояния фрезеровочного оборудования, расходов на запчасти, планируемой загрузки, других факторов.

Особенности использования и ремонта

Перед началом работы необходимо, чтобы фрезерный станок 6р12 был проверен на возможные дефекты его основных элементов. Дополнительно необходимо следующее:

• удаление защитного слоя с агрегата после распаковки при помощи специального раствора;
• смазка элементов аппарата в соответствии с требованиями паспорта;
• установка защитного ограждения после фиксации фрезы;
• обязательная проверка работы устройства на холостом ходу.

Часто встречающимися формами неполадок в работе аппарата являются:

• наличие стуков в подшипнике, при обнаружении которых необходима его замена;
• гудение электрического двигателя по причине его перегрева, при обнаружении которого требуется ремонт обмотки.

Если ремонт обмотки электромотора не устраняет перегрев и гудение при дальнейшей эксплуатации, то рекомендуется заменить его новым.

Мотор может не вращаться и издавать сильный гул. Причина кроется в том, что в его фазе пропало напряжение. Проблема может быть решена путем замены плавких вставок.

Технические характеристики

Для ознакомления с эксплуатационными и рабочими характеристиками станка 6Р12 необходимо детально изучить паспорт оборудования. Так как эта модель относится к разряду профессиональной – работник перед выполнением фрезерования должен пройти инструктаж по технике безопасности, детально ознакомиться с принципом работы элементов и узлов.

Масса станка со всем установленным оборудованием составляет 3120 кг. Его размеры не превышают показателей 228*196,5*226,5 см. При сравнении с аналогичными модели можно заметить, что габариты станка больше стандартных. Это нужно учитывать при выборе места установки.

Основные технические характеристики модели 6Р12 подробно указаны в паспорте. Но для выбора правильного режима работы следует знать такие параметры станка:

• габариты рабочего стола – 125*32 см;
• максимально допустимая масса обрабатываемой заготовки – 250 кг;
• ход рабочего стола. В продольном направлении – до 80 см; в поперечном – 25 см;
• максимальное вертикальное смещение поверхности стола – до 42 см;
• номинальная частота вращения шпиндельной головки варьируется от 40 до 2000 об/мин;
• количество скоростей шпинделя – 18;
• пиноль шпинделя может изменять свое положение на 70 мм;
• число подач рабочего стола одинаково для всех направлений (продольных, поперечных и вертикальных) и составляет 22.

Мощность электродвигателя главного привода шпинделя равна 7,5 кВт. Для активации фрикциона быстрого хода рабочего стола вертикально-фрезерный станок 6р12 имеет в конструкции специальные зубчатые колеса, соединенные с валом силовой установки. — цена 1 317 000 руб. «> Вертикально-фрезерные станки 6Р12 предназначены для обработки всевозможных деталей из стали, чугуна, труднообрабатываемых и цветных металлов, главным образом торцовыми и концевыми фрезами. На них можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, криволинейные поверхности. Станки укомплектованы вертикальным пинольным шпинделем. Перемещающийся в горизонтальной плоскости стол смонтирован на вертикально перемещающейся по направляющим стойки консоли. Оснащаются копировальными устройствами и сравнительно простыми устройствами ЧПУ. Для обработки криволинейных поверхностей станки оснащены специальным копировальным устройством. Обработка криволинейных поверхностей производится по копирам, контур которых ощупывается наконечником электроконтактного датчика перемещения стола. СОЖ подается двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту. Поворотная шпиндельная головка вертикально-фрезерных станков 6Р12 оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Вертикально-фрезерные станки 6Р12 применяются в единичном и серийном производстве. Класс точности станков Н по ГОСТ 8-77.

Конструкция агрегата и ее особенности

Агрегат состоит из следующих элементов:

• электродвигатель, размещенный внутри вертикального короба;
• блок управления, расположенный внутри вертикального короба, как и электродвигатель;
• станина из чугуна, на которой крепятся все остальные механизмы;
• фрезерная головка, оснащенная поворотным механизмом;
• охлаждающий блок с электрическим насосом.

Сам рабочий стол агрегата может изменять свое расположение как по вертикальной, так и горизонтальной осям. Для аппарата характерны габариты, превышающие стандартные размеры станков.

Особенности устройства имеют следующее описание:

• шпиндельная головка имеет смещение оси, что позволяет мастеру фрезеровать изделия под углом 450;
• присутствие в качестве дополнительного элемента копировального механизма, предназначенного для фрезерования деталей по заранее созданному образцу;
• мощность устройства позволяет обрабатывать заготовки фрезами, в составе которых быстрорежущая сталь.

Сведения о производителе вертикально-фрезерного станка 6Р12

Производился станок на Горьковском заводе. Это государственное учреждение известно во всем мире, так как именно с его конвейера сходили лучшие виды оборудования для промышленных целей. Основан завод был в 31 году прошлого столетия, и уже через год он стал выпускать модели техники, предназначенные для работы с металлорежущими конструкциями.

Конкретно серия Р начала выходить в 1972 года. В этом же году появились модификации 6Р12, а вслед за ними и усовершенствованные 6Р12Б. Несколько лет спустя оборудование стало выпускаться с более унифицированной сферой использования — такие станки входили в серию М.

Сейчас Горьковский завод уже не занимается производством оборудования, но вместе с тем, разработанные его сотрудниками устройства можно приобрети в Российской Федерации С 2007 года большую часть приборов поставляет на иностранный и отечественный рынок так называемый Станочный Парк. Занимается выпуском классических и модификационных вариантов консольно-фрезерного типа.

Система ЧПУ

Фрезерный станок с ЧПУ 6Р13Ф3, 6Р13РФ3, 6Т13Ф3 оснащался заводом-изготовителем системой ЧПУ модели НЗЗ-2М. ЧПУ позволяет вести обработку изделий в режиме программного управления одновременно по трем координатам: продольной, поперечной (перемещение стола и салазок с обрабатываемой деталью) и вертикальной (перемещение ползуна с инструментом). Программируемое вертикальное перемещение (координата Z) осуществляется движением ползуна. Консоль фрезерного станка с ЧПУ 6Р13Ф3, 6Р13РФ3, 6Т13Ф3 имеет только установочное перемещение, исключающее позиционирование и работу в следящем режиме консоли, имеющей значительную массу. Повышается точность обработки, так как в процессе резания консоль всегда зажата.

Приводы станка

Фрезерный станок с ЧПУ 6Р13Ф3, 6Р13РФ3, 6Т13Ф3 оснащен следяще-регулируемыми приводами подач с высокомоментными электродвигателями постоянного тока. Применение следящих регулируемых приводов с двигателями постоянного тока обеспечивает скорость быстрого перемещения стола до 4,8 м/мин и исключает брак детали при контурной обработке в случае отказа привода подач по одной из координат. Введена централизованная смазка направляющих. В станке применяется электромеханическое устройство зажима инструмента, обеспечивающее стабильное усилие зажима 2000 кг. Для выносного оборудования имеется готовая электропроводка со штепсельными разъемами.

Обозначение

Буквенно-цифирный индекс фрезерного станка с ЧПУ 6Р13Ф3, 6Р13РФ3, 6Т13Ф3 обозначает следующее: цифра 6 — это фрезерный станок; буква Р, Т, М – модификация станка, цифра 1 – обозначает вертикальный фрезерный станок, цифра 3 – типоразмер станка (размер стола), Ф3 — наличие системы ЧПУ.

Обозначение модели

Рассматривая обозначение вертикального фрезерного станка 6Р12 проведем ее расшифровку:

1. 6 – обозначает оборудование фрезерного типа.
2. Буква «Р» — обозначение производителя.
3. 1 – обозначение вертикальной группы
4. 2 – типоразмер установленного стала. Вертикальный станок имеет стол, на котором проводится базирование заготовки.

Расшифровка всецело описывает особенности использования консольного вертикально-фрезерного 6Р12. Однако проводя расшифровку можно определить только расположение шпинделя, но, к примеру, мощность мотора или особенности электросхемы определить нельзя – для этого используется информация из паспорта. Расшифровка названия станка схожа с моделью 6Т12: разница заключается лишь в названии завода производителя.

Особенности разборки станков 6Р11

На станках затруднен демонтаж коробки подач и редуктора из консоли. Для демонтажа необходима полная разборка консоли, которая должна осуществляться в следующем порядке:

• открепите планки салазок и кронштейн гайки поперечного хода стола, снимите стол;
• поднимите консоль до отказа вверх и подставьте под нее надежную опору;
• откройте крышку и снимите гайку с верхнего конца винта вертикального перемещения; открепите снизу консоли фланец кожуха винта; открепите от основания колонку и наверните ее на винт; выньте винт с кожухом и конической шестерней из консоли;
• открепите и удалите механизм переключения подачи;
• открепите и удалите из консоли коробку реверса;
• отсоедините от насоса трубопроводы смазки;
• снимите рукоятку ускоренного хода и крышку консоли;
• слейте масло из полости консоли;
• выньте коробку подач вместе с редуктором.

Подключение станка

До подключения станка к питающей электросети подключите станок к цеховой системе заземления 4 (рис.1)

Подвод кабеля от цеховой электрической сети к вводным клеммам станка производится через крышку 5 на верхней стенке станции управления. Сечение жил кабеля (проводов) определяется номинальным током станка и номинальным током расцепителя вводного выключателя, указанных на табличке 1.

ВНИМАНИЕ! Станок должен быть надежно заземлен в соответствии с правилами и нормами. ЗАПРЕЩАЕТСЯ РАБОТА НА СТАНКЕ С ОТКРЫТЫМИ ШКАФОМ УПРАВЛЕНИЯ И КЛЕММНОИ КОРОБКОЙ

ПРОФИЛАКТИЧЕСКИЙ РЕМОНТ, ОСМОТР И ЧИСТКУ ЭЛЕКТРООБОРУДОВАНИЯ ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОЙ ПИТАющЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ

ЗАПРЕЩАЕТСЯ РАБОТА НА СТАНКЕ С ОТКРЫТЫМИ ШКАФОМ УПРАВЛЕНИЯ И КЛЕММНОИ КОРОБКОЙ. ПРОФИЛАКТИЧЕСКИЙ РЕМОНТ, ОСМОТР И ЧИСТКУ ЭЛЕКТРООБОРУДОВАНИЯ ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОЙ ПИТАющЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ.

Электрическое сопротивление, измеренное между винтом заземления и любой металлической частью станка, которая может оказаться под напряжением в результате пробоя изоляции, не должно превышать 0,1 Ом.

Обслуживание электрооборудования станка должно производиться специалистами по электрооборудованию станков.

Помните, что при отключенном вводном выключателе его верхние зажимы и вводной клеммный набор находятся под напряжением питающей сети. Снимать кожухи ЗАПРЕЩАЕТСЯ.

Для осмотра и наладки электроаппаратуры под напряжением (при открытой дверке шкафа) в схеме предусмотрен деблокирующий переключатель SA1, установленный в шкафу управления. Этим переключателем должны пользоваться специалисты-электрики.

Кинематическая схема

Кинематическая схема оборудования довольно стандартная по своему виду, она необходима инженеру для понимания общего фланга работ и соединения конструктивных деталей. Судя по ней, можно понять, как передается движение из одного узла к другому и почему происходит изменение характеристик и тому подобное.

Привод работает от фланцевого электродвигателя. Они соединяются при помощи качественной муфты. Оборотов шпинделя в минуту может быть различное число. Осуществляется контроль за этой характеристикой при помощи трех зубчатых блоков. Они находятся по валам, что легко можно увидеть на кинематической схеме. Коробка скоростей дает нужный показать шпинделю. В листе эксплуатации устройства указано, что всего может быть 18 скоростей

Следует обратить внимание что:

• привод подач работе от двигателя, который располагается на консоли;
• ускоренные перемещения делаются фрикционом быстрого хода;
• фрикцион работе посредством зубчатых колес;
• муфта подач соединяется с фрикционом;
• муфту и фрикцион допускается включать одновременно, так как они соединены.

На кинетической схеме указывается базис, основная часть — станина. Она фиксируется штифтами на основании станка.

Механизм подач

Обычно механизмы подач состоят из нескольких валов. И у каждого устройства имеются свои особенности работы:

1. На трёх шарикоподшипниках устанавливается 6-ой вал.
2. Сцепление этой детали регулируется при её перемещении. Для этого надо использовать винты, ввёрнутые во фланец.
3. По тому же правилу устанавливают пятый вал. Подтягивания гайки с левого торца достаточно для регулирования этой части.
4. На трёх опорах располагается четвёртый вал, благодаря чему увеличивается жёсткость.
5. К шлицевому типу устройств относятся валы 2, 3 и 4. Они участвуют в передвижении зубчатых блоков.

Механизм переключения скоростей, фактически, становится отдельным самостоятельным узлом. На поверхности располагается лимб 1, где наносятся все 18 числе оборотов шпинделя.

Конструкция основных узлов консольно-фрезерного станка 6Т12

Станина

Станина является базовым узлом, на котором монтируются остальные узлы и механизмы станка.

Станина жестко закреплена на основании и фиксирована штифтами.

Поворотная головка консольно-фрезерного станка 6Т13-1

Поворотная головка (рис. центрируется в кольцевой выточке горловины станины и крепится к ней четырьмя болтами, входящими в 1-разный паз фланца станины.

Шпиндель представляет собой двухопорный вал, смонтированный в выдвижной гильзе. Регулирование осевого люфта в шпинделе осуществляется подшлифовкой колец 3 и 4. Повышенный люфт в переднем подшипнике устраняют подшлифовкой полуколец 5 и подтягиванием гайки.

Регулировку проводят в следующем порядке:

• выдвигается гильза шпинделя;
• демонтируется фланец 6;
• снимаются полукольца;
• с правой стороны корпуса головки вывертывается резьбовая пробка;
• через отверстие отвертыванием винта 2 расконтривается гайка 1;
• стальным стержнем гайка 1 застопоривается. Поворотом шпинделя за сухарь гайку подтягивают и этим перемещают внутреннюю обойму подшипника. После проверки люфта в подшипнике производят обкатку шпинделя на максимальном числе оборотов. При работе в течение часа нагрев подшипников не должен превышать 60° С;
• замеряется величина зазора между подшипником и буртом шпинделя, после чего полукольца 5 подшлифовываются на необходимую величину;
• полукольца устанавливаются на место и закрепляются;
• привертывается фланец 6.

Для устранения радиального люфта в 0,01 мм полукольца необходимо подшлифовать примерно на 0,12 мм.

Вращение шпинделю передается от коробки скоростей через пару конических и пару цилиндрических зубчатых колес, смонтированных в головке.

Смазка подшипников и шестерен поворотной головки осуществляется от насоса станины, а смазка подшипников шпинделя и механизма перемещения гильзы — шприцеванием.

Коробка скоростей

Коробка скоростей смонтирована непосредственно в корпусе станины. Соединение коробки с валом электродвигателя осуществляется упругой муфтой, допускающей несоосность в установке двигателя до 0,5—0,7 мм.

Осмотр коробки скоростей можно произвести через окно с правой стороны.

Смазка коробки скоростей осуществляется от плунжерного насоса (рис. 9), приводимого в действие эксцентриком. Производительность насоса около 2 л/мин. Масло к насосу подводится через фильтр. От насоса масло поступает к маслораспределителю, от которого по медной трубке отводится на глазок контроля работы насоса и по гибкому шлангу в поворотную головку. Элементы коробки скоростей смазываются разбрызгиванием масла, поступающего из отверстий трубки маслораспределителя, расположенного над коробкой скоростей.

Коробка переключения скоростей

Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней.

Рейка 19 (рис. 10), передвигаемая рукояткой переключения 18, посредством сектора 15 через вилку 22 (рис. 11) перемещает в осевом направлении главный валик 29 с диском переключения 21.

Диск переключения можно поворачивать указателем скоростей 23 через конические шестерни 28 и 30. Диск имеет несколько рядов определенного размера отверстий, расположенных против штифтов реек 31 и 33.

Рейки попарно зацепляются с зубчатым колесом 32. На одной из каждой пары реек крепится вилка переключения. При перемещении диска нажимом на штифт одной из пары обеспечивается возвратно-поступательное перемещение реек.

При этом вилки в конце хода диска занимают положение, соответствующее зацеплению определенных пар шестерен. Для исключения возможности жесткого упора шестерен при переключении штифты 20 реек подпружинены.

Фиксация лимба при выборе скорости обеспечивается шариком 27, заскакивающим в паз звездочки 24.

Регулирование пружины 25 производится пробкой 26 с учетом четкой фиксации лимба и нормального усилия при его повороте.

Рукоятка 18 (см. рис. 10) во включенном положении удерживается за счет пружины 17 и шарика 16. При этом шип рукоятки входит в паз фланца.

Соответствие скоростей значениям, указанным на указателе, достигается определенным положением конических колес по зацеплению. Правильное зацепление устанавливается по кернам на торцах сопряженного зуба и впадины или при установке указателя в положение скорости 31,5 об/мин и диска с вилками в положение скорости 31,5 об/мин (для станков моделей 6Т12Б соответствующая скорость равна 50 об/мин). Зазор в зацеплении конической пары не должен быть больше 0,2 мм, так как диск за счет этого может повернуться до 1 мм.

Смазка коробки переключения осуществляется от системы смазки коробки скоростей разбрызгиванием масла.

Расположение органов управления консольно-фрезерным станком 6Р12

Расположение органов управления консольно-фрезерным станком 6Р12

Перечень органов управления консольно-фрезерным станком 6Р12

1. Кнопка „Стоп» (дублирующая)
2. Кнопка „Пуск шпинделя» (дублирующая)
3. Стрелка-указатель скоростей шпинделя
4. Указатель скоростей шпинделя
5. Кнопка „Быстро стол» (дублирующая)
6. Кнопка „Импульс шпинделя»
7. Переключатель освещения
8. Поворот головки
9. Зажим гильзы шпинделя
10. Звездочка механизма автоматического цикла
11. Рукоятка включения продольных перемещений стола
12. Зажимы стола
13. Маховичок ручного продольного перемещения стола
14. Кнопка „Быстро стол»
15. Кнопка „Пуск шпинделя»
16. Кнопка „Стоп»
17. Переключатель ручного или автоматического управления продольным перемещением стола
18. Маховик ручных поперечных перемещений стола
19. Лимб механизма поперечных перемещений стола
20. Кольцо-нониус
21. Рукоятка ручного вертикального перемещения стола
22. Кнопка фиксации грибка переключения подач
23. Грибок переключения подач
24. Указатель подач стола
25. Стрелка-указатель подач стола
26. Рукоятка включения поперечной и вертикальной подач стола
27. Зажим салазок на направляющих консоли
28. Рукоятка включения продольных перемещений стола (дублирующая)
29. Рукоятка включения поперечной и вертикальной подач стола (дублирующая)
30. Маховичок ручного продольного перемещения стола (дублирующая)
31. Переключатель направления вращения шпинделя „влево-вправо»
32. Переключатель насоса охлаждения „включено выключено»
33. Переключатель ввода „включено-выключено»
34. Рукоятка переключения скоростей шпинделя
35. Переключатель автоматического или ручного управления и работы круглого стола
36. Зажим консоли на станине
37. Маховичок выдвижения гильзы шпинделя
38. Зажим головки на станине

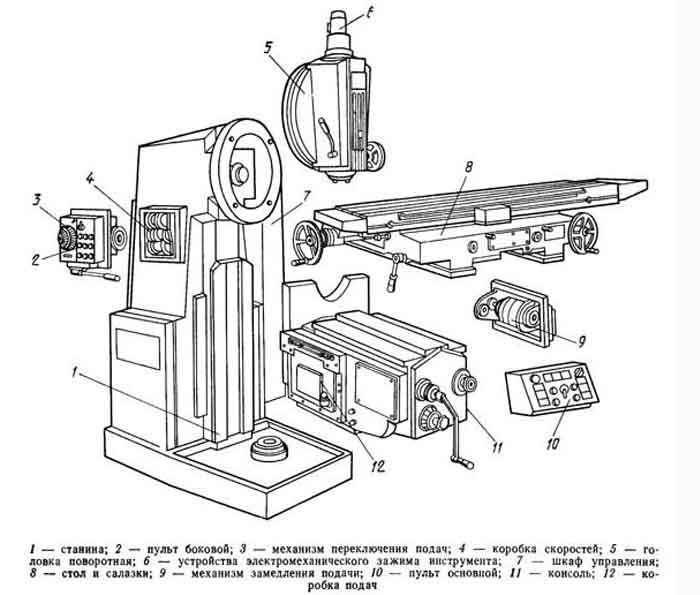

Расположение составных частей

На представленном выше изображении указывается схема расположения всех составных частей станка 6т12. В общей сложности, представленный вертикальный станок применяется состоит из таких узлов и агрегатов.

1. Система запуска насоса для подачи охлаждающей жидкости.
2. Система управления направлением, по которому вращается шпиндель – правое или левое.
3. Электрический двигатель для привода стола.
4. Лимб, поверхность которого имеет шкалу с указанием величины подачи.
5. Грибок для переключения подачи.
6. Рукоять для перемещения стола в ручном режиме и вертикальном направлении.
7. Маховик для перемещения стола в ручном режиме и поперечном направлении.
8. Рукоять, прижимающая салазок к консоли.
9. Рукоять, предназначенная для управления работой продольного хода стола.
10. Электрический двигатель для шпиндельного приаода.
11. Дублирующая рукоять, включающая продольный ход стола.
12. Маховик для перемещения стола в ручном режиме и поперечном направлении.
13. Кулачки для выключения системы продольной подачи стола в автоматическом режиме.
14. Кран для подачи охлаждающей жидкости.
15. Пусковая кнопочная панель, установленная на передней части салазок.
16. Дублирующая рукоять для включения вертикальной или поперечной передачи.
17. Выключатель для системы освещения рабочего пространства.
18. Выключатель для всего станка.
19. Рукоять для выбора скорости вращения шпинделя.
20. Лимб, шкала которого указывает на количество оборотов.
21. Указатель для коробки скоростей.
22. Пусковая кнопочная панель на коробке для шпинделя.
23. Кулачки, автоматически выключающие вертикальную подачу стола.
24. Кулачки, автоматически выключающие поперечную подачу стола.
25. Рукоять, включающая вертикальную и поперечную подачу стола.

Расположение органов управления

Схема размещения всех управляющих органов приведена на изображении выше. Стоит отметить, что конструкция, которую имеет рассматриваемое оборудование, характеризуется удобным расположением кнопок и прочих элементов управления. Это способствует быстрому переходу к выполнению требуемых операций. Даже специалист, имеющий минимальный практический опыт, благодаря комфортному размещению элементов управления, сможет интуитивно разобраться в основном перечне функций.

Технические характеристики

Информация о некоторых характеристиках станка заложена уже в маркировке. Так, цифра «6» означает тип станка — фрезерный, буква «Р» указывает на поколение (пятое, после поколений Б, К, Н, М), а индекс «13» говорит о размерах стола — они составляют 1600*400 мм. Среди других важных данных:

1. Высота шпинделя над поверхностью стола — от 30 до 500 мм;
2. Величина максимального перемещения стола: в вертикальной плоскости — 430 мм; в продольной — 1000 мм; в поперечной — 400 мм.
3. Величина перемещения стола на одно деление лимба — 0,05 мм в любой плоскости.
4. Скорость холостого перемещения стола — до 4000 мм/мин в горизонтальной плоскости и до 1330 мм/мин в вертикальной.
5. Величина подачи — до 12,5-1600 мм/мин в горизонтальной плоскости и до 4,1-530 мм/мин в вертикальной.
6. Максимальный диаметр фрезы при черновой обработке — 200 мм.
7. Всего скоростей шпинделя — 18.
8. Скорость вращения шпинделя — от 31,5 до 1600 об/мин.
9. Максимальный угол поворота головки шпинделя — 45 градусов.
10. Мощность привода главного движения — 11 кВт.
11. Мощность привода подач — 3 кВт.
12. Максимальная масса обрабатываемой заготовки или детали — 630 кг.
13. Габаритные размеры станка: высота — 2430 мм; длина — 2570 мм; ширина — 2250 мм.
14. Масса снаряженного станка — 4300 кг.

Кинематическая схема фрезерного станка с ЧПУ 6Р13РФ3

Кинематическая схема фрезерного станка с ЧПУ 6р13рф3

Механизмы и движения в станке

Станина А (рис. 139) обладает высокой жесткостью за счет развитого основания, трапецеидального сечения по высоте, внутренних ребер и перегородок. Револьверная головка Г имеет шесть шпинделей, расположенных под углом 60° друг относительно друга. Один из шпинделей усилен для выполнения тяжелых фрезерных работ. Консоль Б перемещается по вертикальным направляющим станины (координата Z’). По горизонтальным направляющим консоли движутся поперечные салазки В (координата Y’ по направляющим последних в продольном направлении — стол Д (координата X’). В станине расположена коробка скоростей Е. В корпусе консоли смонтированы механизмы поперечной и вертикальной подач, в салазках — механизм продольной подачи.

Кинематика станка

Главное движение шпиндель VIII получает от электродвигателя постоянного тока Ml через упругую соединительную муфту и зубчатые колеса коробки скоростей и револьверной головки. Вариация частоты вращения шпинделя обеспечивается в автоматическом цикле за счет запрограммированного изменения задающего напряжения для тиристорного преобразователя, а также передвижением блоков Б1 и Б2 посредством гидроцилиндров. Уравнение минимальной частоты вращения шпинделя пmin = 575 х (27/53) х (22/32) х (27/37) х (19/69) х (34/34) х (22/22) = 40 об/мин, где 575 — наименьшая частота вращения вала электродвигателя ML

Для крепления оправки с инструментом служит шомпол IX, который смонтирован в отверстии шпинделя. На переднем конце шомпола нарезана резьба, на заднем конце насажено коническое кольцо Z= 20. С последним при зацеплении оправки зацепляется колесо Z= 20 вала X.

К валу II присоединен шестеренный насос, обеспечивающий смазывание элементов коробки скоростей револьверной головки.

Револьверная головка

Револьверная головка состоит из основания, к которому полукольцами притянута поворотная плита. На торце плиты закреплены шесть шпиндельных корпусов. Центральный вал VI поворотной плиты соединен с крестовой муфтой с выходным валом V коробки скоростей. На валу VI закреплено ведущее колесо Z= 34 с направляющим зубчатым диском. Вращение от ведущего колеса через передачу i = 34/34 и коническую пару i = 20/20 (или i = 22/22) получает лишь тот шпиндель VIII, который находится в рабочем положении. Поворот головки в заданную позицию осуществляется от гидродвигателя М2 (типа Г12—22) через зубчатые пары Z= 18—90, Z— 18—72, диск 1 с цевкой и мальтийский крест 2 Каждый шпиндельный корпус имеет с наружной стороны гнездо, в которое входит фиксатор, выдвигаемый по команде от конечных выключателей. Таким образом фиксируется положение револьверной головки.

Вертикальная, продольная и поперечная подачи

Вертикальная, продольная и поперечная подачи и ускоренные перемещения осуществляются от шаговых двигателей ШД5Д1 с гидроусилителями моментов Э32Г1824. Ходовой винт качения XVI поперечной подачи (шаг р= 8 мм), получает вращение от двигателя 8 через две пары косозубых колес i=20/40, i=21/35. Величина минимального перемещения по координате Y : (1/240) х (20/40) х (21/35) х 8 = 0,01 мм.

Вертикальная подача осуществляется от двигателя М4 через передачи i = 27/54, i = 21/35. Величина минимального перемещения по координате у; (1/240)(20/40)(21/35) х 8 = 0,01 мм.

Вертикальная подача осуществляется от двигателя М4 через передачи i = 27/54, i = 39/65 и винт-гайку качения XXIII (шаг р = 3 мм). Пружинная гидравлическая муфта М предохраняет консоль Б от самопроизвольного опускания при остановке станка. Консоль оснащена зажимным устройством, работающим от УП и действующим при отсутствии вертикального перемещения.

Продольная подача осуществляется от двигателя М5 через беззазорный редуктор i = 27/45, i = 26/52 и винт-гайку качения XX (шаг р = 3 мм), величина продольного хода ограничена кулачками.

Кинематические цепи ускоренных подач те же, что и для рабочих подач. Гнезда рукояток ручных подач имеют конечные выключатели для блокировки. При вытаскивании рукоятки из гнезда размыкается электрическая цепь механической подачи.

Характеристики аппарата

Устройство 6р12 имеет следующие технические характеристики:

• перемещение пиноли 7 см;
• вертикальные подачи от 4,1 до 529 мм/мин;
• ход поперечного стола 250 мм, вертикального — 420, продольного — 800;
• шпиндель работает на частоте 40-2001 оборотов в минуту;
• число скоростей шпинделя составляет 18;
• 22 подачи;
• рабочий стол имеет размеры 125*31 см;
• допустимая масса обрабатываемой детали составляет 250 кг;
• скорость от 4,1 до 329 метров в минуту;
• скорости поперечных и продольных подач в диапазоне от 12,5 до 1601 мм/мин

Паспорт фрезерного станка содержит информацию о его весе. Вес составляет порядка 3120 кг.

Основные характеристики

Расположение шпинделя определяет положение коробок скоростей. Основными характеристиками можно назвать:

1. Рабочая плоскость стола имеет размеры 1250 на 320 мм.
2. Есть коробка подач для перемещения заготовки. Паспорт, который был в комплекте поставки вертикально-фрезерного 6Р12, также указывает на возможность регулировки расстояния между вылетом шпинделя и установленной заготовкой.
3. Руководство по эксплуатации указывает на то, что шпиндель может быть расположен на расстоянии 30-450 мм от стола. При этом следует учитывать размеры, которые имеет деталь.
4. Коробка скоростей позволяет регулировать обороты шпинделя в пределах от 31,5-1 600 мин-1. Для вращения шпинделя устанавливают электромотор с мощностью 11 кВт, привода стола 3 кВт. Электросхема определяет размещение мотора на шпиндельной бабке.
5. Ускорить обработку можно и электрическим приводом. Электрический привод позволяет ускорить перемещение стола. Электросхема предусматривает возможность осуществления перемещения заготовки и в вертикальном направлении. Продольный и поперечный вал изготавливают из высокопрочной стали, работа может проводится с ручной и автоматической подачей
6. Характеристика несущей конструкции позволяет базировать заготовку весом до 550 кг. Эксплуатация предусматривает перебазирование для обработки всех поверхностей.
7. Электросхема у модели довольно сложна. Рассматривая электросхему отметим два блока управления: один выведен перед столом, второй расположен на шпинделе

Электрическая схема станка

1. Габариты вертикально-фрезерного 6Р12 следующие: 2280 на 1965 и на 2265 мм.
2. Вес составляет 3 250 кг. Инструкция по эксплуатации предусматривает установку вертикально-фрезерного 6Р12 на жестком основании. Устройство подобного оборудования предусматривает отвод вибрационной нагрузки на основание.

На момент выпуска модель имела высокий технический показатель производительности. Кроме этого электросхема и схема основных узлов определяют высокую ремонтопригодность конструкции.
