Токарно-винторезный станок ГС526У: технические характеристики, паспорт

Токарно-винторезный станок ГС526У — промышленное оборудование, предназначенное для ведения токарных работ различного профиля (в т.ч. нарезание дюймовых, питчевых, метрических или модульных резьб).

Модификации

Токарно-винторезный станок ГС526У производится в нескольких базовых модификациях, каждая из которых обладает собственными функциональными особенностями и комплектацией. На модификацию указывает индекс в наименовании оборудования. Основные модификации токарно-винторезного станка ГС526У следующие:

С — станок оборудован сверлильно-фрезерным устройством, обеспечивающим возможность выполнения работ по фрезеровке, сверлению, расточке, зенкерованию и нарезанию резьб под углом на заготовках, закрепленных на суппорте;
В — увеличен максимальный диаметр заготовки, которая может обрабатываться на станке (630 мм над станиной и 420 мм в суппорте);
Г — токарно-винторезный станок ГС526У с выемкой в станине;
Д — до 89 мм увеличен максимальный диаметр прутка, устанавливаемого в отверстие шпинделя;
Л — оборудование с ценой деления лимба перемещения в поперечном направлении 0,02 мм;
М — токарно-винторезный станок ГС526У с механизированным приводом движения верхней части суппорта;
Ц — станок с цифровой индексацией подачи заготовки и преобразователями линейных перемещений;
РЦ — токарно-винторезный станок ГС526У с цифровой индексацией подачи, бесступенчатым управлением частотой вращения шпинделя и преобразователями линейных перемещений;
Е — оборудование, которое соответствует нормативам безопасности Евросоюза и обозначено маркировкой «СЕ».

При необходимости модификации можно комбинировать. Это позволяет заказать токарно-винторезный станок ГС526У с требуемым набором характеристик и комплектацией.

Токарно-винторезный станок ГС526У применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.

Назначение

Токарно-винторезный станок ГС526У используется для снятия слоя металла с поверхностей тел вращения. Он винторезный, что позволяет создавать резьбу различного типа. Технический потенциал и относительно невысокая стоимость ГС526У определило распространение этой модели в самых различных областях промышленности. Несмотря на то, что винторезный токарный станок технически уступает современному оборудованию, но ремонтопригодность и доступность делает его довольно привлекательным предложением для заводов машиностроительной промышленности.

Описание работы электросхемы станка

При включении вводного переключателя SA1 и автоматических выключателей QF1, QF2 электрооборудование станка подключается к питающей электросети и включается сигнальная лампа HL2.

Местное освещение включается переключателем, встроенным в светильник ELl.

Работа электродвигателя главного привода Ml осуществляется пускателем КМ1, управляемым при помощи кнопки SB4 «пуск главного привода» и кнопки SB3 «Стоп главного привода». Включение шпинделя станка по часовой стрелке, останов, включение против часовой стрелки при включенном электродвигателе главного привода Ml осуществляется вручную при помощи фрикциона.

Работа электродвигателя привода охлаждения

Пуск и останов электродвигателя привода охлаждения М3 осуществляется пускателем КМ3, управляемым переключателем SA3. Включение насоса возможно только после включения электродвигателя главного привода Ml.

Особенности

Рассматриваемый станок ГС526У имеет технические характеристики, которые позволяют его использовать для обработки деталей с классом точности П. Завод-производитель выпускает эту модель в различных исполнениях под заказ покупателя, назначение – точение конических и цилиндрических поверхностей, нарезание резьбы. Устройство станка токарно-винторезного типа:

Токарный станок ГС526У 01 имеет самые различные отверстия в шпинделе. Изготовитель дает возможность указать данный технический параметр в зависимости от потребностей.
Зубчатые колеса изготавливаются из стали повышенной прочности, что дает возможность существенно увеличить срок службы: коробка скоростей может выдерживать большую нагрузку. Токарный винторезный ГС526У имеет конструкцию, которая позволяет выполнять замену зубчатых колес на момент ремонта коробки передач.
Гитара сменных шестерен не изменяется при нарезании 11 и 19 ниток резьбы. Данная характеристики существенно упрощает поставленные задачи перед мастером. Универсальный токарно-винторезный станок используется для получения высококачественной резьбы.
Токарно-винторезный ГС526У оснащен фартуком, который имеет собственный привод.
Центр в пиноли задней бабки представлен Морзе 5, созданный согласно установленным нормам.
Коробка подач дает возможность регулировать подвод резца. Коробка подач связана с основной кинематической схемой. Механический метод подачи также обладает высокой точностью. Поперечный ход также механический.
Частота вращения шпинделя варьирует в пределе от 16 до 2000 об/мин. Установленная коробка передач позволяет с наибольшей точностью настраивать режим обработки. Ходовой винт также изготавливается при использовании высокопрочной стали. Станочный электродвигатель может бесперебойно работать на протяжении всего дня благодаря эффективной системе охлаждения.
Вес оборудования вместе с комплектом поставки винторезного оснащения составляет 3 500 кг. Перед установкой стоит учитывать данную характеристику, так как основание должно выдерживать нагрузку и принимать часть вибрации на себя. Большой вес усложняет процесс транспортировки токарно-винторезного ГС526У.
В комплекте поставки есть паспорт, в котором указывается устройство токарно-винторезного ГС526У, электрическая схема, инструкция по эксплуатации и кинематическая схема.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ГС526У

Технические характеристики винторезного станка могут существенно отличаться, поэтому нужно изучать описание. При этом электросхема остается неизменной, может устанавливаться новый суппорт или модернизированный привод. Производитель проставляет дополнительные индексы для указания внесенных изменений. По стоимости токарный станок ГС526У 02 может доходить до 2 000 000 рублей. Время от времени производитель проводит модернизацию этой модели. Поэтому перед покупкой следует уделять внимания описанию токарно-винторезного ГС526У, обзор выполняет и производитель.

Электрическая схема станка ГС526У

ГС526У Станок токарно-винторезный повышенной точности

Станок предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля в центрах или патроне, а также и для нарезания резьб: метрической, модульной, дюймовой, питчевой. Станок может применяться в различных отраслях промышленности в серийном и мелкосерийном производстве на всевозможных операциях для обработки деталей из стали, чугуна, цветных металлов, различных пластмасс.

— Станок повышенного класса точности (П по ГОСТ 8-82); — Жёсткая и прочная станина смонтирована на основании, состоящим из двух тумб; — Закалённые шлифованные направляющие станины, обеспечивают длительный срок службы и повышенную точность обработки; — Станок оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1″ без смены шестерен гитары; — Шпиндель станка имеет фланцевое исполнение конца, что обеспечивает быструю смену устройства для закрепления обрабатываемой детали: трехкулачкового патрона или планшайбы и их надежное крепление; — Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт; — Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента; — Пневмооборудование служит для создания воздушной подушки, облегчающей перемещение задней бабки по станине и предотвращающей износ направляющих; — Перемещение верхней части суппорта с резцедержателем производится вручную; — Средняя часть суппорта может быть повернута на угол +/- 90o; — Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений); — Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке; — Современный дизайн станка, удобство эксплуатации и обслуживания повышают эффективность его использования, создают дополнительные преимущества перед существующими аналогами.

ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:

— индекс «С» (ГС526УС) — оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка; — индекс «В» (ГС526УВ) — станок с высотой центров 320 мм. и с наибольшим диаметром устанавливаемой заготовки над станиной 630 мм., наибольший диаметр обрабатываемой заготовки над суппортом — 420 мм.; — индекс «Г» (ГС526УГ) — наличие выемки в станине (ГАП), максимальный диаметр устанавливаемой заготовки над выемкой — 700 мм., длина 235 мм.; — индекс «К» (ГС526УК) – станок с закрытой задней зоной; — индекс «Д» (ГС526УД) — увеличенный диаметр отверстия в шпинделе (70 мм.); — индекс «Д1» (ГС526УД1) — увеличенный диаметр отверстия в шпинделе (95 мм.); — индекс «Л» (ГС526УЛ) — установку лимба поперечного перемещения с ценой деления 0,02 мм.; — индекс «М» (ГС526УМ) – станок оснащён механизированным приводом суппортной группы; — индекс «Ц» (ГС526УЦ) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: «Ц1» «Fagor»; «Ц2»; — «СКБ ИС»; «Ц3» — «SINO»»); — индекс «РЦ» (ГС526УРЦ) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя; — индекс «Е» (ГС526УЕ) — вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».

Вариант исполнения отображается в наименования модели станка соответствующим индексом. Итоговая маркировка модели содержит индексы примененных модификаций, например ГС526УДМЦ — станок с увеличенным диаметром отверстия в шпинделе, механизированным приводом верхней части суппорта и цифровой индикацией.

Особенности конструкции

Анализируя ГС526У паспорт можно полностью узнать особенности взаимосвязи главных элементов конструкции. Кинематическая схема полностью отображает вращение заготовки, закрепленной в патроне:

вращение передается с главного привода при помощи ремней на приводной шкив;
через кинематическую схему вращение переходит на само изделие.

Токарный станок ГС526У 01 имеет полезную доработку – привод для ускоренного передвижения суппорта. На таком станке одновременно с суппортом передвигается и его каретка, что по данным паспорта обеспечивается обособленным двигателем М2 электрического типа.

Характеристика электрооборудования станка ГС526У

Электрооборудование станка рассчитано на подключение к трехфазной сети переменного тока напряжением ~380 В с частотой 50 Гц.

Электроавтоматика станка питается от следующих величин напряжения вторичного источника питания:

цепь управления ~110 В переменного тока;
цепь сигнализации ~22 В переменного тока;
местное освещение ~24 В переменного тока.

На станке установлены три трехфазных асинхронных двигателя Ml, МЗ, М4.

Электродвигатель привода главного движения (Ml) (АИР132М4), мощность 7.5 кВт; AИP132S4, мощность 11 кВт
Электродвигатель насоса охлаждения (М3) АИР56А2П, мощность 0,18 кВт
Электродвигатель ускоренных перемещений каретки (М4) АИР63В4, мощность 0,37 кВт

Электрическое освещение станка осуществляется с помощью светильника местного освещения. Мощность лампы накаливания светильника 25 Вт.

Допустимое отклонение напряжения питающей сети на вводе 0,9..1,1 номинального значения, отклонение частоты от номинального значения в пределах 0,99..1,01.

Работа электрооборудования определяется схемой электрической принципиальной 086.0000.000 Э3, приведенной на рисунке 2.

Полный состав электрооборудования станка указан в перечне элементов 086.0000.000 ПЭ3 и приведен в таблице 1.2.

Электрические соединения в шкафу управления и между частями станка выполнены по схеме электрической соединений 086.0000.000 Э4, приведенной на рисунке 3.

Таблица соединений проводов выполнена по схеме электрической соединений 086.0000.000 ТЭ4 и приведена в таблице 1.3.

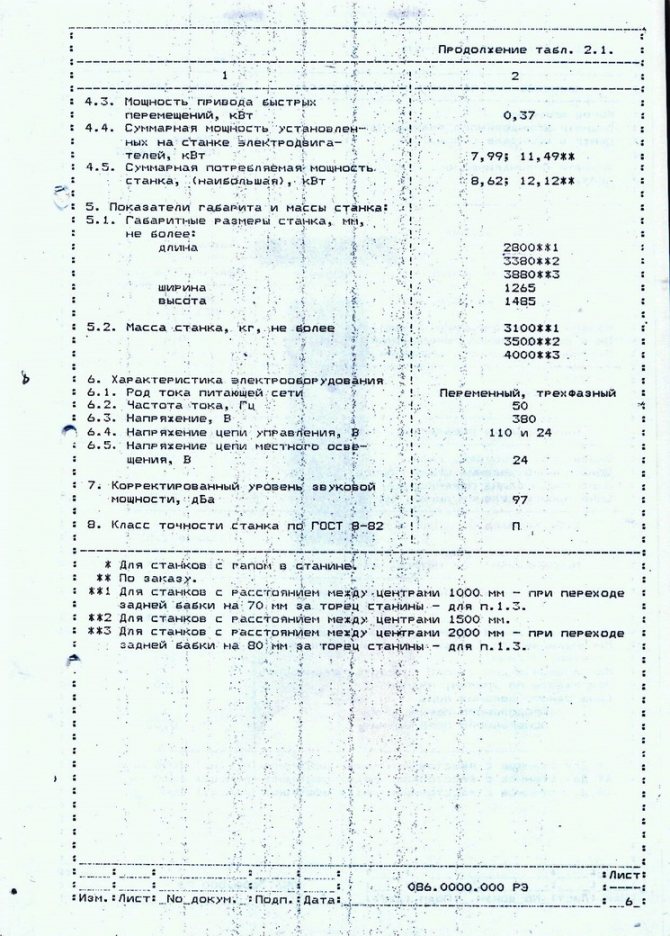

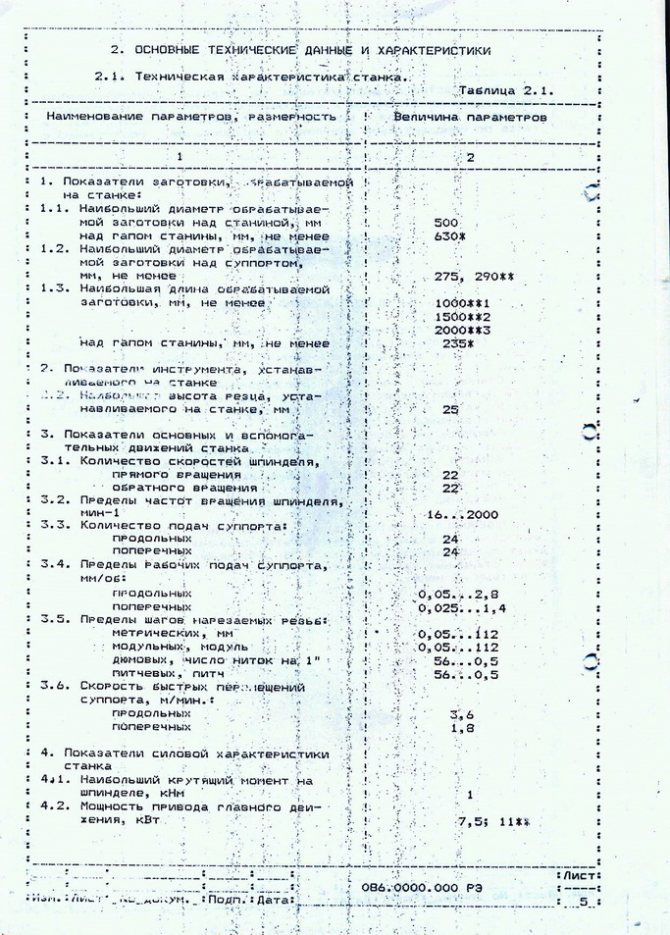

Технические параметры

Перед началом использования оборудования необходимо полностью ознакомиться с техническими данными, которыми обладает токарный станок ГС526У 02.

Технические характеристики модели:

Допустимый диаметр деталей – 500 мм.
Допустимый диаметр отверстия в основном шпинделе равняется 55 мм.
Показатель длины может доходить до 3000 мм.
Центра расположены по отношению к станине на высоте 250-320 мм.
Допускается установка высоты резца на 25 мм.
Прямых передач шпинделя – 22.
Обратные вращения (передачи) – 11.
Минимальная частота вращения установки – 16.
Максимальное количество оборотов при вращении 1600.
Масса конструкции – 3100 кг.

Токарный станок ГС526У, технические характеристики которого представлены выше, имеет несколько дополнительных модификаций. Каждый отдельный модуль, который устанавливается дополнительно полностью изменяет токарные показатели, что отражается в добавлении к серийному номеру определенной буквы.

Отличия от ГС526У-01

Станок ГС526У-01 — это одна из модификаций в основном модельном семействе. Эта марка оборудования является наиболее распространенной на рынке. Для этого станка выпускается расширенный набор инструментария, что позволяет работать с деталями и заготовками из чугунов, сталей, производить операции точения, другой обработки на высоких скоростях резания.
Базовая модель, станок ГС526У, отличается от модификации с добавочной маркировкой 01, главным образом, по максимальному ограничению длины обработки. В агрегате ГС526У-01 можно точить заготовки до 1500 мм, в то время, как базовое исполнение оборудования предназначено для работы с деталями до метра. В обеих рассматриваемых моделях может устанавливаться двигатель главного привода как мощностью 7.5 кВт, так и более производительный вариант в 11 кВт.

Коробка передач

Предназначается для плавной передачи кинематического усилия на приводной вал коробки подач. Происходит такая передача параллельно с установкой определенной комбинации зубчатых колесиков сменного типа. Такие станки перераспределяют передачи исходя из настроенных положений входных отверстий коробки подач.

Исходя из технических свойств коробки передач ее часто сравнивают с гитарой, на которой располагаются зубчатые колесики для смены положения подач. Каждое сменное колесо оборудовано собственным шлицевым отверстием, благодаря этому элементу происходит фиксация болтами.

Токарный станок ГС526У

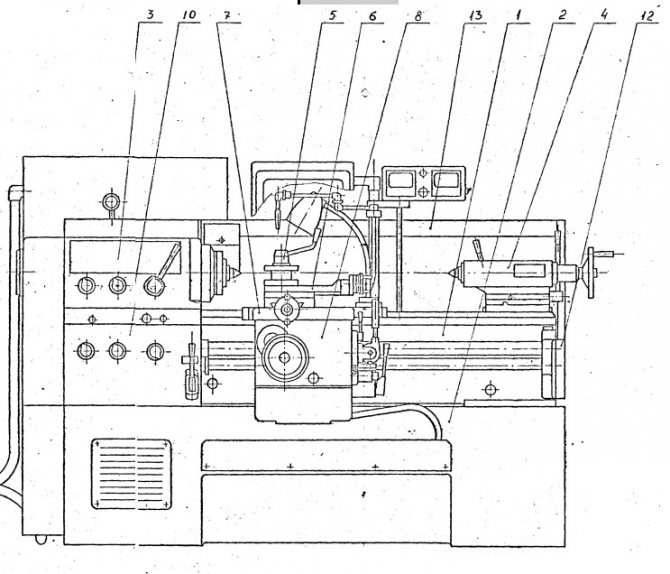

Внешний вид станка ГС526У

Основные опции станка

К функциональным возможностям, которые имеет станок гс526у, относятся следующие:

обработка металлической заготовки;
обработка заготовок из металла, которые имеют сложную форму;
создание различных видов резьбы – питчевого, дюймового или метрического типа;
прочие операции для обработки металла.

Достоинства модели ГС526У

Установка с кодовой маркировкой ГС526У может использоваться для потокового массового производства деталей, показатель точности которых не является обязательным. Благодаря увеличенному размеру все элементы располагаются на достаточно растянутом расстоянии, что обуславливает обработку больших заготовок. Главная характеристика токарной машины – мощность 1600 оборотов. Это не является рекордным показателем, но для осуществления полноценной работы с низким показателем влияния нагрузок подходит идеально.

На токарном станке этой серии возможно выполнять сложные технические операции, это обеспечивает несколько углов наклона основного резца, а также большой диапазон регулировки скорости подач. Имеется функция обратного хода, что не требует от мастера преднамеренной остановки и дополнительного закрепления детали в необходимом положении.

Каждый модуль станка обладает повышенной прочностью и устойчивостью к нагрузкам. В процессе работы негативного воздействия на элементы машины не происходит, это делает работу на токарном устройстве полностью безопасной. Машина предназначена к использованию в любых цехах с большими производственными мощностями. Универсальность установки обеспечивается большим диапазоном заготовок, которые можно обрабатывать на этой машине.

ГС526У Станок токарно-винторезный универсальный. Назначение и область применения

Токарно-винторезный универсальный станок ГС526 является прямым потомком станка 16к20 и аналогом токарного станка мк6057.

Универсальный токарно-винторезный станок модели ГС526, предназначен для выполнения разнообразных токарных работ в центрах или патроне, а также для нарезания метрической, дюймовой, модульной и питчевой резьб. На его базе созданы станки мод. ГС526У, ГС526УМ, ГС526У-01, ГС526УМ-01, ГС526У-02, ГС526УМ-02, и др. с длиной устанавливаемой детали от 1000 до 2000 мм.

Станки могут комплектоваться сверлильно-фрезерными устройствами, позволяющими дополнительно выполнять сверлильные, фрезерные работы и нарезание резьбы под разными углами на деталях, установленных на суппорте токарного станка;

Модификации токарно винторезных станков ГС526 и их обозначение:

А — при заказе станка с измененным профилем направляющих станины
Б1, Б2 и т.д. – при изменении основных технических характеристик
В — при заказе станка с увеличенным наибольшим диаметром обработки заготовки над станиной — 630мм и суппортом — 420мм;
Г — при заказе станка с выемкой в станине;
Д1 — при заказе станка с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе 89 мм;
Е — при поставке станка, имеющего маркировку «СЕ» и соответствующего требованиям безопасности Директив ЕС.
Л — при заказе станка с ценой деления лимба поперечного перемещения 0,02мм;
М — при заказе станка с механизированным приводом верхней части суппорта;
РЦ — при заказе станка с устройством цифровой индикации (УЦИ) и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя;
С — при оснащении станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
У — станки оснащены фартуками модели 067.0000.000, 011.0000.000, имеющими собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станков на ускоренном ходу и коробками подач 16Б20П.077, которые позволяют нарезать резьбы 11 и 19 ниток на 1″ без замены сменных зубчатых колес.
Ц — при заказе станка с УЦИ;
Ц1 — при заказе станка с УЦИ и преобразователями линейных перемещений «Fagor»;
Ц2 — при заказе станка с УЦИ и преобразователями линейных перемещений «СКБ ИС»;
Ц3 — при заказе станка с УЦИ и преобразователями линейных перемещений «SINO».

Примеры обозначений станков при заказе

ГС526УА — направляющие станины имеют измененный профиль;
ГС526УМ — наличие механизированного привода верхней части суппорта;
ГС526УВ — увеличен максимальный диаметр обточки детали над станиной до 630 мм;
ГС526УРЦ — снабжен УЦИ и имеет бесступенчатое регулирование частоты вращения шпинделя;
ГС526УГ — наличие выемки в станине, позволяющей обрабатывать детали типа фланец и диск диаметром до 630 мм;
ГС526УЦ — оснащен УЦИ;
ГС526УЕ — имеет маркировку «СЕ» и соответствует требованиям безопасности Директив ЕС;
ГС526УС — наличие сверлильно-фрезерного приспособления;
ГС526УД1 — увеличен диаметр отверстия шпинделя до 89 мм;
ГС526УЛ — цена деления лимба поперечного перемещения 0,02 мм.

Станки модели ГС526 выпускаются с различным межцентровым расстоянием (РМЦ) и обозначаются соответственно:

ГС526 — РМЦ 1000мм;
ГС526-01 — РМЦ 1500мм;
ГС526-02 — РМЦ 2000 мм;
ГС526-03 — РМЦ 3000 мм;
ГС526-04 — РМЦ 750 мм;
ГС526-05 — РМЦ 1400 мм.

Станок предназначен для выполнения разнообразных токарных работ в механических цехах в условиях мелкосерийного и единичного производства.

Изменение скорости вращения производится переключением шестерен, реверсирование — реверсом электродвигателя.

Станок токарный ГС526У-01 является аналогом станка МК6057

Класс точности станка П
