Ленточный станок по металлу: рекомендации по выбору от экспертов

Ленточнопильный станок по металлу — что это?

В настоящее время выпускается великое множество ленточнопильных станков: от простейших «резаков» с ручным управлением до автоматов, способных решать самые разнообразные задачи. При всем этом многообразии они в соответствии с конструктивной схемой пильной рамы делятся на четыре группы оборудования. Устройство и принцип работы ленточных станков по металлу описаны в таблице:

Главные параметры ленточных пил

• Высота и ширина реза – максимальные размеры обрабатываемой заготовки зависят главным образом от габаритов держателя пильного полотна. Будь это консоль или пильная рама, держатель имеет достаточно ограниченные габариты.

Исключение составляют пильные ленты вертикального типа. В таких пилах отсутствует традиционный держатель. Высота и ширина реза в таких станках определяются главным образом габаритами стола для фиксации заготовок.

• Скорость резания – данный параметр определяет общий уровень производительности пильного станка. Для пил ленточного типа обычно не требуется таких скоростей резания, как в дисковых аналогах. В среднем подача пильного полотна осуществляется со скоростью 50-70 (м/мин). Этого хватает для эффективной резки абсолютно любых металлов и сплавов.

В моделях продвинутого класса обычно предусматривается возможность ручной регулировки скорости резания в широком диапазоне значений.

• Угол поворота – данный параметр может относиться как к пильному полотну, так и столу для фиксации заготовок. Продвинутые модели ленточнопильных станков позволяют делать рез под определенным углом. Максимальный угол реза может составлять либо 45˚, либо 60˚.

Особенности и виды ленточнопильных станков

Консольные ленточнопильные станки наиболее востребованы в металлообработке, поскольку с одной стороны характеризуются широким спектром применения, а с другой – просты в управлении и доступны по цене (от 20 тысяч рублей). Они могут иметь как ступенчатый поворот пильной рамы, например, 30°, 45° и 90°, так и бесступенчатый – в диапазоне 90°- 30°. Обычно рама опускается под собственным весом, при этом скорость надвигания на заготовку может регулироваться оператором за счет демпферного цилиндра.

Горизонтальные ленточнопильные станки могут быть как одностоечные, двухстоечные, так и усиленные поперечной балкой и имеющие мощную станину — портальные. Станки первых двух видов невелики по размеру, жесткость колонн в них является достаточной. В портальных пильная рама перемещается вверх-вниз по П-образной конструкции. В зависимости от назначения и функционала они могут иметь поворотную пильную раму, а также комплектоваться механическими тисками или интегрированной подающей системой цанги.

Вертикальные ленточнопильные станки считаются устаревшими и в отличие от горизонтальных практически не востребованы, поскольку при их использовании сложно фиксировать детали на столе и велика вероятность травматизма. Тем не менее, спрос на них есть – они нужны, например, для продольного распила длинных заготовок.

Виды оборудования

Ленточнопильная резка металла распространена как на больших промышленных предприятиях, так и средних и малых мастерских по производству или ремонту металлоемких машин и механизмов. Используется ленточная резка и на строительных площадках, например, при производстве кровельных работ, монтаже вентиляции, дымоходов, котельного оборудования.

Маятниковые (консольные) станки

Консольные ленточнопильные станки — наиболее распространенная разновидность ленточного оборудования. Отличительной их особенностью является наличие поворотной пильной рамы. Она закреплена на шарнире и может подниматься и опускаться в пределах 900 над рабочим столом. Они очень удобны для резки:

• труб;
• уголка;
• швеллера;
• полос;
• квадрата.

Часто консольные ленточнопильные станки используются для резки дерева, мороженого мяса, рыбы, прессованных плит, фанеры. Их универсальность и компактность конструкции и определяет широкое распространение.

Маятниковые станки выпускаются в двух основных модификациях — с поворотной консолью, позволяющей резать металл под любым углом, и неповоротные, допускающие только вертикальный рез. По уровню автоматизации они подразделены на:

• ручные;
• полуавтоматические;
• автоматические.

Ленточная пила Jet по металлу — яркий пример типовой консольной пилы. Лентопилочный станок может резать металл под углом ±45° и вертикально. Заготовки зажимаются специальными тисками, стол можно устанавливать в двух положениях, подача консоли и материала — гидравлические. Оснащается Jet биметаллической универсальной лентой. Не уступают им установки Энкор (Корвет).

Ручные станки, например, Bomar PULLDOWN, отличаются портативностью и приличной мощностью. Они могут распиливать металл под углом 90, 45 и 60 градусов. Диаметр заготовок 2014 — до 230 мм (круг) и сечение 260 x 230 мм (прямоугольник).

Консольные ленточнопильные станки производятся в широком диапазоне мощностей и габаритов. Выбирая станок, несложно найти модель, подходящую именно под ваши потребности.

Одностоечные ленточнопильные станки

Стационарный автоматический или полуавтоматический ленточнопильный станок колонного типа предназначен для распиливания всех видов проката из стали и цветных металлов под прямым углом. Некоторые модели оснащаются поворотным столом, позволяющим производить угловое распиливание.
Пильный узел с горизонтальной пилой перемещается вертикально по опорной колонне, надвигаясь на заготовку и распиливая ее с заданной скоростью. Гидравлическая подача позволяет регулировать скорость реза в большом диапазоне.

Двухстоечные (двухколонные) станки

Конструктивно напоминают одностоечные, но резка металла ленточной пилой обеспечивается подачей пильного узла по двум вертикальным направляющим. Это позволяет исключить отклонение полотна при распиливании крупногабаритных заготовок и дает возможность обрабатывать детали из очень твердых сплавов.

Одни из лучших станков двухколонного типа выпускает чешская компания Bomar, например, Bomar INDIVIDUAL, Bomar CONSTRUCTION. Они производятся в автоматическом или полуавтоматическом исполнении, оборудуются гидравлической системой подачи, поворотными столами, интеллектуальной системой подачи СОЖ.

Двухколонные станки отличаются повышенной жесткостью конструкции, что дает высокую производительность и возможность использования ЧПУ. Благодаря этому, получили широкое распространение в машиностроительной промышленности. Часто используются в роли отрезных станков.

Портальные ленточнопильные станки

Конструкция пильного узла представляет собой поворачивающуюся или неповоротную вокруг вертикальной оси установку. Рабочий стол неподвижен, или поворачивающийся. Портальный вертикальный ленточнопильный станок по металлу позволяет разрезать массивные заготовки — отливки, поковки, стальные плиты. Портал перемещается вдоль горизонтальных направляющих и надвигается на заготовку. Гидравлическая система подачи позволяет регулировать давление пилы в широких пределах.

Вертикальные станки

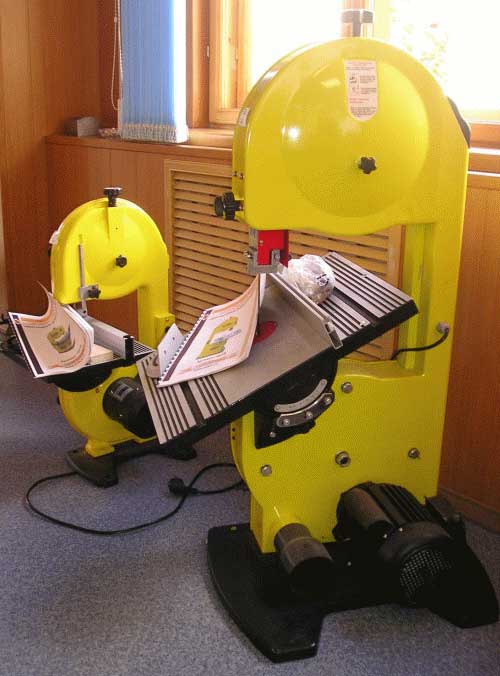

Как правило, ручной ленточнопильный станок вертикального типа оснащен неподвижным пильным узлом, с пилой, передвигающейся в строго отвесном направлении. Резка металла на ленточнопильном станке производится путем подачи заготовки вручную, давление и скорость подачи регулируются оператором в зависимости от условий пиления.

Широкое распространение получили вертикальные ручные станки производства Энкор. Они известны под маркой Корвет. Универсальная ленточная пила Корвет 33 может служить иллюстрацией возможностей станков этого бренда. Кроме стали, алюминия, нержавейки и меди, она может резать текстолит, фанеру, дерево, ОСБ-плиты.

Ленточная пила Корвет оборудована асинхронным двигателем мощностью 750 Вт. Подключается он к сети 220В, что позволяет использовать пилу не только в промышленных цехах, но и в небольших мастерских или дома. Две передачи, определяющие скорость движения ленты, дают возможность быстро переключиться на резку разнородных материалов, что актуально при использовании в условиях мелкосерийного производства или в работе ремонтных мастерских.

Ленточная пила Корвет оборудована наклонным рабочим столом с диапазоном уклона 0-450. Масса станка в сборе всего 75 кг, что очень удобно для перевозки, например, при использовании в строительстве и реставрации. Размеры рабочего стола и мощность позволяют обрабатывать детали толщиной до 135 мм. Для увеличения степени безопасности работы, ленточная пила Корвет оборудована магнитным пускателем, исключающим самопроизвольный запуск при случайном касании к кнопке.

Ручной ленточнопильный станок вертикального типа может оснащаться и поворотной наклоняемой рамой, но чаше всего в поворотном исполнении можно встретить полуавтоматический ленточнопильный станок. Такая конструкция позволяет выполнять угловое резание металла без изменения горизонтального положения стола. Это актуально при обработке деталей большой площади. Удобно на таких станках резать швеллер, трубы, сложный прокат.

Ленточнопильное оборудование вертикального типа промышленного назначения производится и с подвижной рамой, которая перемещается вдоль рабочего стола большого размера. Ленточные станки этого вида применяются для производства однотипных деталей, и оснащается ЧПУ.

Гравитационные ручные станки

Это разновидность станков консольного типа, в которых перемещение пильного узла и давление ленты на заготовку происходит под действием силы собственной тяжести или мускульном усилии оператора. Одна из разновидностей ленточной пилы — настольная, отличающаяся высокой точностью распиливания тонких заготовок. Неплохие универсальные ручные станки этого типа производит компания Энкор.
Заготовка зажимается специальными тисками и находится в неподвижном состоянии, перемещается пильный узел. Чтобы подача не была слишком резкой, консоль оборудована возвратной пружиной. Ручная ленточная пила принадлежит к наиболее дешевому виду металлообрабатывающих станков, что ничуть не умаляет ее достоинств. Некоторые недостатки в виде небольшой мощности или сложности с регулировкой давления на заготовку, компенсируются мобильностью установки, ее универсальностью и возможностью работать со всеми видами материалов.

Классификация ленточнопильных станков

1 класс — Ленточнопильные станки 1 класса предназначены для пиления трудно обрабатываемых материалов, включая цветные сплавы, конструкционные и высоколегированные стали, никелевые и титановые сплавы. Для них характерна большая мощность.

2 класс — Ленточнопильные станки 2 класса используются для резки металлов и сплавов биметаллическими ленточными пилами — в том числе цветных металлов, легированной и нержавеющей стали, жаропрочной стали, легкообрабатываемых титановых сплавов.

3 класс — Ленточнопильные станки 3 класса предназначены для резки труб и профильного проката, хотя могут использоваться и для пиления сплошного проката. Характеризуются низкой производительностью.

4 класс — Ленточнопильные станки 4 класса не предназначены для производственных целей, но могут использоваться в мастерских для резки стальных листов толщиной до 1 мм.

Принцип работы

Ленточный станок базируется на использовании в качестве рабочего инструмента бесконечной (замкнутой) металлической ленты, с нарезанными с одной стороны зубьями. Чаще всего применяются биметаллические пилы, в которых основная часть сделана из прочной стали (пружинной или аналогичной по упругости и прочности), а зубья — из инструментальной стали или особо прочных сплавов.

Ленточнопильная пила приводится в движение шкивами, один из которых (нижний) связан с электродвигателем. Особенность движения пилы в сторону заготовки исключает выброс опилок или частей ленты при обрыве в сторону оператора. Это определяет безопасность работы станка при разрезании, как плоского листа, так и сложного профильного проката.

Ленточнопильные станки регулируются по скорости движения ленты, которая выбирается в зависимости от вида металла. Сами пилы изготовляются с различной формой зуба, межзубным расстоянием и углом заточки. Конструкция большинства станков позволяет быстро менять пильную ленту, если требуется перейти на другой вид металла или проката.

Классификация по системе управления

Станки по системе управления делятся на:

• Ручные. Ленточнопильные станки с ручным управлением предназначены для резки металла в мелкосерийном производстве. Как правило, это консольные или одностоечные станки, в которых пильная рама опускается рабочим — при этом автовозврат не предусмотрен. Они имеют бюджетный ценник.

• Полуавтоматы. Полуавтоматический ленточнопильный станок оснащен автоматической системой опускания пильной рамы, имеет механизм автовозврата рамы по окончании резки и комплектуется гидравлическими тисками для крепления. Рабочий выполняет только подачу заготовок под пильное полотно, всё остальное делает станок.
• Автоматы. Автоматические ленточнопильные станки по металлу имеют самую высокую степень автоматизации, то есть могут работать без оператора. Они способны осуществлять зажим заготовок, резку и съем готовых изделий вообще без участия рабочего. Такое оборудование стоит очень дорого и предназначено для комплектации конвейерных производств. Автоматы в обязательном порядке оснащаются:

1. высокоточными датчиками углов поворота;
2. датчиками высоты пильной рамы;
3. индикаторами давления пиления;
4. датчиками частоты вращения, индикаторами обрыва полотна на шкиве;
5. интерфейсом для подключения к внешнему управлению посредством промышленного интернет вещей.

Особенности работы при пилении

При эксплуатации такого оборудования пил выполняется натянутой частью полотна на отрезке пути между рабочим столом и роликами направляющего приспособления при движении вниз. Перед началом работы пилу нужно вхолостую в течение 30 мин. прогнать по всему кругу, это даст время сработаться с направляющими дисками и проконтролировать нагрев ленты.

Перед покупкой оборудования обязательно рассчитывайте объемы будущих работ, необходимую производительность и надежность. Ведь от правильного выбора оборудования будет зависеть успех вашего бизнеса.

После такой процедуры можно оперативно среагировать на изменение нагрузки и не допустить перегрев и соответственно последующий обрыв полотна. Не менее важен контроль над чистотой диска, т. к. загрязнения приведут к сходу ленты с направляющего колеса и обрыву. Кроме того, движущиеся части ленточных станков смазываются, а за подшипниками нужен еще и температурный контроль.

Прямолинейный пил заготовки возможен с применением направляющей линейки или с использованием мобильного поперечного упора. Изготовление прямолинейных деталей в большом количестве позволяет механизировать подачу древесины для станков, и даже автоматизировать процесс. Это можно делать за счет применения съемного подающего приспособления (автоподатчика).

В основе, которого поворотный кронштейн с установленными приводными роликами, имеющими рифленую поверхность. При повороте этого приспособления последние прижимают деревянную заготовку к вертикальной линейке, затем выполняют подачу к полотну пилы.

Криволинейное пиление

Ленточнопильный станок применяют для вырезки криволинейных заготовок, он популярен в модельном, столярном производстве и в том числе у мебельщиков.

Это объясняется тем, что небольшие предприятия не в состоянии приобрести по ряду причин дорогостоящую современную технику, поэтому столярные ленточнопильные станки для них «палочка-выручалочка».

И как следствие, применение малогабаритных ленточных станков такого типа пользуется устойчивым спросом. Деревообработчики знают, что при изготовлении фигурных заготовок автоподатчики применяют редко.

Изучайте отзывы

Если на крупном предприятии выбором оборудования занимаются профильные специалисты, то в малом и в среднем бизнесе предпринимателю приходится полагаться исключительно на себя. Верить консультантам из фирм-продавцов особо не приходится, так как они заинтересованы в продаже своих ленточных станков. Дабы выбрать оборудование правильно, следует тщательно изучить характеристики ленточного станка по металлу. Зачастую в небольших производствах резка металла ведется вручную с помощью обычных “болгарок”. Между тем, применение ленточнопильных станков позволяет добиться высокого качества среза, причем практически без металлической стружки.

Специалисты по обработке металла советуют обратить внимание на российское оборудование, поскольку имеются специализированные сервисы, где помогут быстро найти причины плохой работы станков, например, когда не отрегулирована подача материала или “капризничает” механизм привода, ломая полотно. Наиболее ценной информацией при выборе оборудования являются отзывы на специализированных форумах, рассказывающие, например, как с помощью немецких запчастей повысить в разы надежность китайских ленточных станков по металлу.

Как выбрать

Задавшись вопросом, как выбрать ленточную пилу, необходимо сначала определиться с кругом заданий, которые она будет выполнять. Для частной мастерской или небольшого цеха достаточно ленточной пилы по металлу Jet, Bomar или Энкор консольного типа с поворотным столом или вертикальной, с наклонной рамой. Для домашней мастерской — лучше вертикальной пилы не найти. Пригодится она и кровельщикам — профнастил и оцинковку такие пилы режут отлично.

Промышленное производство нуждается в более мощном ленточнопильном оборудовании — одно или двухколонных станках с гидравлической подачей. Для крупносерийного производства лучше всего обратить внимание на станки с ЧПУ.

Примеры выбора станков для малого и среднего бизнеса

Консольный станок Энкор Корвет 422 предназначен для мелкосерийных работ, имеет поворотные тиски, но укомплектован системой подачи охлаждающей жидкости (СОЖ). Консольный Proma PPS-270THP способен пилить под любым выбранным оператором углом.

Двухстоечный полуавтомат Fmb OLIMPUS 3+VHZ предназначен для одновременного пиления нескольких прокатных изделий, может резать крупногабаритные заготовки из сталей всех марок, правда, с низкой производительностью.

Какие марки сегодня наиболее востребованные:

Марки и модели станков для резки металлических деталей

Модель MT-712N производит резку в ручном, полуавтоматическом и автоматическом режиме, обладает системой охлаждения инструмента. Спектр допустимых к резке металлов не ограничен.

Один из самых доступных вариантов – MT-812N. Это надежное и простое устройство для резки профильных и листовых заготовок. Самый современный станок MT-916S оснащен актуальными модулями управлениями, максимальным количеством настроек и функций. Это промышленная система, которая может работать в нужном вам режиме.

На что надо обратить внимание

Замена быстроизнашивающихся деталей может доставить массу неудобств, поэтому при покупке нужно обязательно узнать ресурс угольных щеток, приводных ремней, направляющих и подающих резиновых роликов, подшипников, зубчатых ремней. А также есть ли надежные аналоги немецких или японских производителей.

Причиной преждевременной поломки ленточнопильных станков являются механические повреждения из-за халатности рабочего. Кроме того, на надежность отрицательно влияют:

• повышенная влажность;
• агрессивные среды;
• внутренние или внешние загрязнения оборудования;
• умышленное нарушение инструкции эксплуатации, например, для увеличения производительности;
• скачки напряжения в электросети;
• попадание в пильную раму посторонних предметов — например, песка, камней, насекомых;
• конструктивные изменения;
• нарушение правил смазки и охлаждения СОЖ.

Изготовители станков

Производство оборудования такого типа ведется в несколько этапов. Изначально делаются эскизы, включающие в себя узлы и детали. По ним в дальнейшем осуществляется производство агрегатов. Для изготовления рамы используются замкнутые профили. Они могут иметь различные размеры, на которые напрямую влияют габариты узлов и деталей. Чаще для производства машины для работ по дереву производится из П-образных профилей.

Производитель первоначально изготавливает основание машины. Для этого обычно берется применяется листовая сталь, толщина которой составляет 4 миллиметра. К основанию обязательно порядке крепится рама. Далее производится обработка рабочего стола. Для этого приваривается втулка, предназначенная для осей опорного кронштейна. Шарикоподшипники характеризуются наличием оси, куда привинчивается нижний диск. Установка верхнего диска осуществляется на шарикоподшипниках. Крепление оси осуществляется специальной скобой, при помощи которой производится смена угла наклона.

Производитель крепит несущую раму на болтах или гайках на ней производится размещение направляющих. К передней части станка прикрепляется кожух. С этой целью часто используются винты. Для максимально качественного движения заготовки по столу, он производится из текстолита. Закрепление шкива осуществляется с помощью винтов или штифта. Установка нижнего и верхнего диска осуществляется с разводом.

Производство ленточнопильных станков ведется по строго установленной схеме. Это обеспечивает длительность эксплуатации ленточной пилы.

Корпус установки характеризуется наличием лакокрасочного покрытия, что защищает его от коррозии. Для производства машины применяются высококачественные материалы, что гарантирует ему не только отменную работоспособность, но и продолжительный срок службы.

Основными брендами, встречающимися на рынке сегодня, являются Jet, Proma, Altesa, Makita, Metabo, Holzstar и другие.

Есть ли недостатки у станков с ленточной системой распила?

Среди недостатков отмечают довольно быстрый износ режущего полотна. Но случается это либо при выборе некачественных инструментов, либо при нарушении условий эксплуатации станка. Для некоторых функций такое оборудование не будет оптимальным, поскольку не выполняет поставленные задачи. К примеру, для резки под углом 60 градусов проще использовать другие специальные устройства.

При малом расходе энергии и низкой стоимости такие промышленные инструменты способны экономить деньги предприятия. Поэтому при верном подборе модели и соблюдении всех условий эксплуатации недостатков у данного устройства не будет.
