Ленточный гриндер. Шлифовальный станок ножедела. Как сделать ролики для гриндера

Виды роликов для гриндера

Гриндер представляет собой стационарное устройство с электроприводом. Конструкция состоит из рамы, основания с крепежными отверстиями для установки на верстаке, группы консольно установленных роликов с пропущенной через них шлифовальной лентой, механизма натяжения, привода, панели управления и столика для крепежа обрабатываемой детали. Для безопасности используется откидное стекло из прозрачного небьющегося материала.

Читайте также: Как правильно заполнять «Дневник Желаний»

Выходной вал электродвигателя соединяется с ведущим роликом гриндера. Вращение от него автоматически передается остальным посредством гибкой связи. Положение ведомых цилиндров регулируется, что позволяет шлифовать поверхности на разную глубину. Компенсировать растяжение ленты и возможное проскальзывание призван натяжной механизм. Он расположен на одном из роликов, который так и называется – натяжной.

Ролики гриндера считаются ответственными деталями. Они используются для равномерного натяжения шлифовальной ленты и удерживают ее от сползания.

В зависимости от назначения они бывают:

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

• Станины.
• Электродвигателя для вращения передней бабки.
• Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

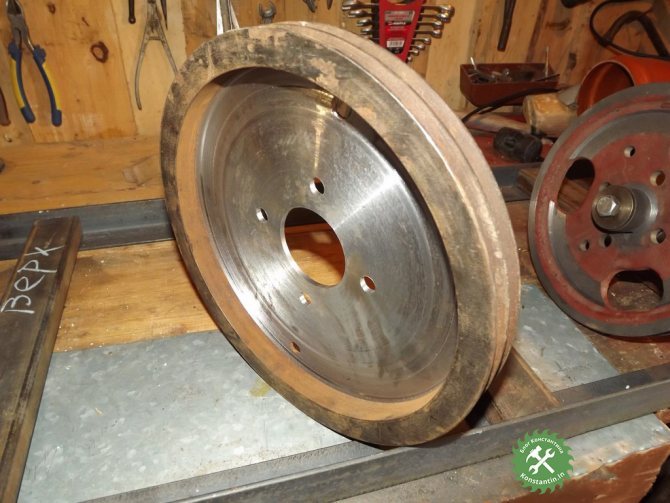

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей. Однако, мастера для своих самоделок используют деревянные сборные конструкции из дерева. Рассмотрим коротко последовательность выточки шкива и роликов из толстой фанеры на станке ЧПУ.

Механизм заказных гриндеров от Андрея Чапая

Популярность гриндеров «Чапая» или сокращенно ГЧ на территории постсоветского пространства вызвана тем, что конфигурация станков поставляется индивидуально под нужды каждого клиента. Нужен профессиональный станок –, пожалуйста, заказывайте модель ГЧ-16 за 60 тысяч рублей. Хотите что-то попроще? Можно заказать отдельно шлифовальную группу без двигателя.

Во всех моделях Чапаевских станков есть следующие положительные стороны:

детали тщательно отшлифованы и подогнаны;

поверхность ленточно-шлифовальных станков не имеет покрытия;

регулируемое положение прижимной площадки.

Шлифовка деталей и соприкасающихся поверхностей избавляет от возможности перекоса ленты. А прижимная площадка имеет по два варианта поворота основания и упора станины.

Во избежание коррозии металла нужно обрабатывать станок антикоррозийным маслом или спреем на силиконовой основе.

Поворотный стол для гриндера

Без столика гриндер не сможет обрабатывать сложные детали. Поворотный механизм с возможностью фиксации детали даёт множество преимуществ и позволяет производить точную обработку. Изготавливается это приспособление из дюралюминия. К нему крепится кронштейн таким образом, чтобы столик мог вращаться по горизонтали. Толщина листа дюралюминия – не меньше 1,5 см. Тонкий лист может не выдержать нагрузки.

Читайте также: Численность населения России по годам

Для закрепления столика на станке используется прижимная рама

Устройство поворотного стола

Поворотное приспособление для гриндера – всё равно, что руль для машины. Без него добиться универсальности устройства непросто. Задача станины с поворотным механизмом − расширить число возможных плоскостей, в которых может работать станок. Предлагаем одно из решений этой задачи.

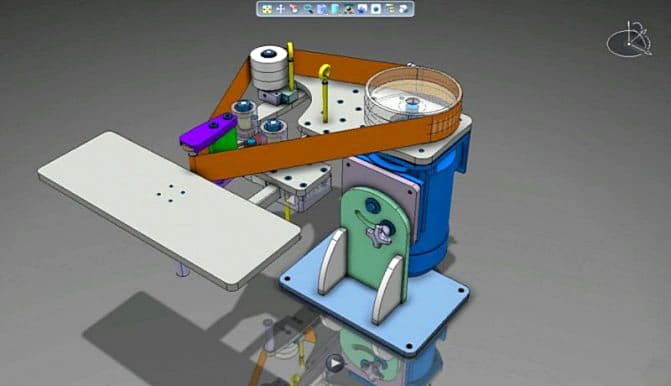

ЗD модель гриндера с поворотным механизмом:

Из чего состоит самодельный гриндер

Рассмотрим основные компоненты, из которых собран наш самодельный ленточно-шлифовальный станок.

Сборочный чертеж гриндера

1. Ведущий ролик
2. Натяжной ролик
3. Ведомый ролик
4. Второй ведомый ролик
5. Рычаг натяжного ролика
6. Подручник
7. Консоль
8. Упор
9. Рама

Все компоненты станка просты в изготовлении при желании собрать его под силу каждому. Если у вас нет сварочного аппарата, то всегда, за небольшую плату, можно договориться с соседом. Или разрешить пользоваться самодельным гриндером при необходимости. Гриндер получится компактный и не тяжелый.

И еще вариант

Все ответственные детали гриндера – цельную ленту, шкивы с покрытием, исключающим ее проскальзывание, ролики – можно приобрести по отдельности. Обойдутся они не так уж дешево, но все-таки не в тысячи заграничных и не в десятки родных «косух». Остальные детали гриндера, либо плоские, либо из профтруб, изготавливаются с помощью обычной настольной сверлилки или дрели. Вот где можно заказать детали для гриндера:

• https://www.cora.ru/products.asp?id=4091 – лента. Делают длины и ширины по желанию заказчика. Консультируют по абразивам и режимам обработки. Цены приемлемые. Срок доставки – вопросы к Руспочте.
• https://www.equipment.rilkom.ru/01kmpt.htm – запчасти (комплектующие) к шлифовальным станкам. Есть все, цены божеские. Доставка – см. пред.
• https://www.ridgid.spb.ru/goodscat/good/listAll/104434/ – то же, но иностранного производства. Цены дороже, доставка так же.
• https://www.pk-m.ru/kolesa_i_roliki/privodnye_kolesa/ – приводные колеса. Можно найти подходящие для гриндера.
• https://dyplex.by.ru/bader.html, https://www.syndic.ru/index.php?option=com_content&task=view&id=36&Itemid=36 – запчасти для гриндеров. Ленты на заказ не делают – выбирайте по каталогу. Ролики без осей; оси продаются отдельно. Качество безупречное, но все очень дорого. Отправка – в течение 2-х недель до границы. Потом – таможня их, таможня наша, Руспочта. Итого ок. 2 мес. Может не дойти, если какой-то тамошний чинуша сочтет товар санкционным. В таком случае с возвратом проплаты проблем нет за полным отсутствием для рядового гражданина реальных возможностей получить таковую.

В целом же, если вы мастер-любитель и гриндер нужен вам эпизодически, лучше сделать его самому целиком. Если же вы ИП и пользуетесь гриндером постоянно, а цена «настоящего» кусается, то оптимальным будет собрать свой с использованием готовых ответственных деталей.

Источник

Спецификация на гриндер

Любой ленточный шлифовальный станок состоит из надежного каркаса и вспомогательных деталей. Основная задача при изготовлении станка расположить ролики в одной плоскости, иначе лента постоянно будет съезжать в сторону.

Гриндер своими руками

Также нужно обратить внимание на число оборотов привода. Для этого, как нельзя лучше, подойдет двигатель от стиральной машины.

Прежде чем приступить к изготовлению нам необходимо подготовить:

1. Квадратная труба 30х30х2 – 250 мм.
2. Квадратная труба 25х25х1,5 – 1250 мм. С учетом реза.
3. Швеллер №21 – 350 мм.
4. Полоса стальная 50х8 – 700 мм. (С запасом). Либо проушины от серьги рессоры Газели.
5. Старая дверная петля.
6. Лист 170х190х4 для изготовления упора.
7. Лист фанеры 500х200х8 мм.
8. Подшипники 201 – 9 шт.
9. Полипропиленовые муфты на 32 – 6 шт.
10. Полипропиленовая труба PN20 – 250 мм.
11. Шпилька М8 – 1 шт.
12. Шпилька М12 – 1 шт.
13. Гайки М8.
14. Пружина для натяжного рычага.
15. Уголок № 5.0 для крепления двигателя к раме.
16. Двигатель от стиральной машины.

Расходники и детали

Единственный расходный материал для ленточного гриндера – лента (не считая смазки для подшипников и шарниров. Ленту можно заказать нужной длины (см. в конце), но можно сделать и самостоятельно из наждачной шкурки на текстильной основе. Весьма желательно – гибкой, непропитанной. В целом процедура изготовления ленты для гриндера своими руками такова:

• Отрезаем заготовку – полосу нужной длины и ширины.
• Готовим оправку (не обязательно круглую) длины по образующей немного меньше длины ленты.
• Обводим оправку заготовкой изнанкой наружу.
• Подводим концы заготовки точно встык и надежно закрепляем.
• Кладем на стык обломок клеящего стерженька для термоклеевого пистолета.
• Греем строительным феном, пока клей не расплавится.
• Накладываем на стык латку из тонкой ткани.
• Прижимаем чем-то жестким через тефлоновую пленку, пока клей не застынет.

Тут есть три существенных момента. Первый – вместо ткани на латку использовать шероховатую пленку из ПЭТ толщиной 25-50 мкм (продается). Она очень прочна, а попробуйте-ка провести пальцем по бутылке из ПЭТ. Не очень-то скользко? Шероховатую ПЭТ-пленку под натяжением не протянешь и по полированному металлу. И вместо латки лучше заклеить изнанку ленты сплошной полосой пленки ПЭТ с нахлестом на 2-3 см. Биение ленты будет не больше 0,05-0,1 мм. Это меньше, чем от тончайшего миткаля и даже меньше, чем погрешность толщины шкурки-заготовки.

Второй – готовую ленту заправьте в станок и шлифаните ею без сильного нажима что-то непотребное. Рубчик на шве слижется, и лента станет не хуже фирменной.

Но самое главное – по эластичности лучший клей для склеивания ленты гриндера не дорогой и сложный в использовании термо- или монтажный, а обычный ПВА. Если же лента оклеена подкладкой по всей длине изнанки, то и ее прочности на ПВА хватит с избытком. Как слеить ленту для гриндера ПВА, см. ролик

Видео: склеивание ленты для гриндера клеем ПВА

Образующая (боковая поверхность в разрезе) ведущего шкива гриндера должна быть прямолинейной. Если использовать шкив-бочку, то лента изогнется корытом по всей длине. Не допускают ее сползания ролики, см. далее, а вот образующая шкива должна быть прямой.

Шкив для гриндера, не предназначенного для особо точных работ, во-первых, не обязательно должен быть точеным. В схеме с 3-мя коромыслами биение ленты от его расцентровки погаснет на роликах, прежде чем дойдет до рабочей ветви. В простом вертикальном гриндере биение ленты в достаточной степени погасит натяжная пружина. Поэтому шкив для гриндера вполне возможно сделать без станка, см. видео:

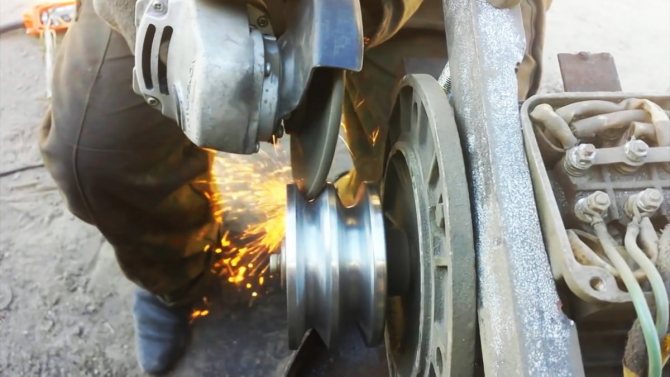

Видео: ведущее колесо на гриндер без токарного станка

Второе – шкив, ролики и вообще все детали домашнего гриндера вполне допустимо делать из фанеры. На производстве это, безусловно, не вариант, даже если фанерный гриндер предложат даром с доплатой: шлифовщику зарплата нужна, а деревянный гриндер в цеху полностью износится, прежде чем окупит ее и себя. Но вы-то дома не будете гонять гриндер день изо дня в 3 смены. А по фанерному шкиву никакая лента не проскальзывает. В т.ч. самодельная. Так что можете смело делать шкив гриндера из фанеры:

Видео: шкив для гриндера из фанеры

Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

К счастью, для большинства пар абразив-материал допустимые пределы скорости движения ленты довольно широки, поэтому шкив для гриндера можно подобрать проще:

Видео: какое колесо нужно для ленточного гриндера

Ролики

Ролики гриндера, как ни странно на первый взгляд, самые ответственные его детали. Именно ролики удерживают ленту от сползания и обеспечивают ее равномерное натяжение по ширине. Причем ролик в кинематике может быть всего один, см. напр., видео выше о гриндере для резцов. Справятся с такой задачей только ролики-бочонки, см. ниже. Но «корыто» ленты после любого ролика должно распрямиться, прежде чем дойдет до рабочей зоны.

Ролики с ребордами (бортиками, закраинами) ленту не удержат. Дело тут не только и не столько с перекосе осей роликов: лента гриндера, в отличие от приводного ремня, должна выдерживать, не сползая, нагрузки от обрабатываемых деталей. Если сделать ролики с ребордами, то, чуть прикоснулся чем-то к ленте, она наползет на реборду. В гриндере нужно применять ролики-бочонки Тип 3 (выделено красным слева на рис.).

Какими должны быть ролики для гриндера

Там же даны размеры роликов Тип 3. Диаметр роликов желательно брать не более 0,5 ширины ленты (чтобы «корыто» не ушло далеко), но не менее 20 мм стальных точеных и не менее 35-40 мм фанерных. Натяжной ролик (вероятность сползания ленты с него наибольшая), если с него не сходит рабочая ветвь ленты, может быть диаметром 0,7-1,2 ее ширины. Фанерные ролики делаются в виде толстой обечайки, в которую запрессовывается подшипник; затем ролик насаживается на ось (в центре на рис.) и обрабатывается вчистую, см. напр. след. видео:

Видео: ролик-бочка для гриндера

Выточить ролик-бочку профиля точно по ГОСТ может и на станке не всякий токарь. Между тем есть способ сделать ролики для гриндера без существенных затруднений. Выручит все тот же садовый армированный ПВХ шланг, справа на рис. ранее. На заготовку ролика с прямой образующей туго натягивают его отрезок и обрезают с запасом по краям в толщину стенки шланга. Получается ролик со сложным профилем образующей, еще лучше удерживающий ленту и дающий меншее ее «корыто». Не верите? Постарайтесь попасть на кладбище самолетов или ракет и покопаться в них. Вы найдете ролики с точно таким же профилем образующей. Просто в массовое производство роликов сложного профиля гораздо дороже, чем бочек Тип 3.

Лента все же лучше

Ленточный гриндер позволяет делать все то же, что и дисковый, и многое другое. Поэтому далее мы сосредоточимся на том, как своими руками сделать именно ленточный шлифовальный станок. Любители, ориентируясь на промышленные образцы, делают гриндеры порой весьма замысловатые, см. рис.:

Самодельные ленточные шлифовальные станки

И это оправдано: конструкция и кинематика ленточного гриндера весьма пластичны, что позволяет с успехом использовать подручные материалы и старый металлохлам. Нужно только соблюдать 3 принципа:

1. Не делайте так, как на втором слева фото рис.: лента абразивной стороной должна касаться только обрабатываемой детали. Иначе абразив съест и обводные ролики, и себя. Точность и чистота обработки на протяжении одной рабочей операции окажутся непредсказуемыми;
2. Конструкция станка должна обеспечивать равномерное натяжение ленты независимо от характера производимой операции;
3. Скорость движения ленты должна соответствовать характеру производимой операции.

Кинематика и конструкция

Как сказано выше, конструкций гриндеров существует множество. Соображая, из чего бы и как соорудить гриндер себе, лучше ориентироваться на промышленные образцы, предназначенные полностью механизированной для точной и чистой шлифовки крупногабаритных профилированных деталей: раз «шкурит» как надо лопасть пропеллера самолета или ветродвигателя, то и с любой другой работой справится.

Кинематические схемы гриндеров указанного назначения даны на рис.:

Основные кинематические схемы ленточных шлифоавльных станков (гриндеров)

Поз. А – самая сложная и совершенная, с тремя коромыслами. Если длина коромысла натяжного ролика прим. в 2 раза меньше, чем рабочего, то, регулируя натяжение пружин, можно добиться равномерного натяжения ленты при ходе рабочего коромысла на 20-30 градусов вверх и вниз. Наклоном обводного коромысла, во-первых, станок перенастраивается под ленты разной длины. Во-вторых, таким же образом можно оперативно менять натяжение ленты для разных операций. Рабочей ветвью ленты может быть любая, кроме сбегающей с ведущего шкива до натяжного ролика, т.е. гриндер с 3-мя коромыслами одновременно и горизонтальный, и вертикальный.

Схема с одним несоосным коромыслом в промышленности используется довольно редко, т.к. в принципе не позволяет добиться равномерного натяжения ленты. Однако дает точность, вполне достаточную в домашних условиях и позволяет построить очень неплохой простой гриндер.

Что на что годится

Теперь посмотрим, что возможно «выжать» из той или иной схемы с точки зрения мастера-любителя. А потом попробуем разобраться, как бы самому сделать ленту для гриндера и обойтись без заказных точеных деталей.

Конструктивные особенности

Большое значение для производительности работы имеет конструкция роликов для гриндера. Для самодельного аппарата чаще всего используется электродвигатель с номинальными оборотами 1500 в минуту. При показателе скольжения в пределах 9% реальная частота вращения будет 1380–1400 оборотов в минуту. Исходя из этого рассчитывают размеры деталей.

Особого внимания заслуживает приводной ролик. Он делается массивным, чтобы за счет существенного момента инерции плавно разгонять ленту до заданного значения окружной скорости. Если сделать ведущий шкив из сплошной стали, то при пуске он с трудом будет проворачиваться. Поэтому его изготавливают полым либо из дюралюминия марки Д16 и выше. Ведомые и натяжные ролики рекомендуется вытачивать из легкого и твердого дюралюминия, тогда не понадобится делать полости.

Чем больше диаметр ведущего ролика, тем глубже должна быть полость.

Стандартный диаметр ведущего шкива – 150 мм. Натяжной делается размером 100 мм, и два остальных по 70 мм. Размеры могут незначительно отличаться в зависимости от габаритов станка. Ширина деталей соответствует размеру шлифовальной ленты с небольшим запасом.

Образующая ведущего шкива должна быть прямолинейной, иначе лента при вращении изогнется по всей длине. От сползания ее надежно удерживают остальные ролики.

От диаметра шкива будет зависеть скорость перемещения ленты. Если бег ленты медленный, то она будет рвать обрабатываемый материал. А от быстрого скольжения скоро износится. Следует учитывать простое правило: для твердых деталей и малой зернистости абразива требуется высокая скорость движения ленты.

Натяжной и ведомые ролики

Изготавливаются из пропиленовых муфт, они продаются в любом хозяйственном магазине. Сборочный чертеж и пошаговое руководство ниже.

Сборочный чертеж муфты

Собираем на шпильку М12 пакет из муфт, трубок Д20, они служат распорками между подшипниками и устанавливаем сами подшипники. На фото ниже видна вся сборка.

Шаг 1. Сборка ролика

Шаг 2. Затягиваем гайки ключом

Стягиваем собранный пакет в одно целое. Обрабатываем болгаркой и лепестковым кругом со всех сторон, добиваясь бочкообразной формы.

Таким же способом собираем следующие два ведомых ролика. Но форму бочонка придаем только ролику натяжному.

Принципиальная схема конструкции гриндера и принцип его работы

Прежде, чем приступать к подбору материала и комплектующих, важно понять принцип работы устройства.

Важно! Некоторые детали гриндера придется приобрести в готовом виде. Возможно, обратиться к услугам токаря.

В конструкции гриндера с механической стороны ничего сложного нет. Важно определить мощность агрегата и найти комплектующие. По сути, главным элементом конструкции выступает мотор и привод, подающий вращающий момент на ролики, вращающие ленту. Все элементы можно сделать как из металла, так и из фанеры, или даже пластика. На фото изображён чертёж гриндера с размерами.

Разберём принцип работы гриндера. С помощью мотора в действие приводится группа роликов, один из которых главный, или ведущий, другие – второстепенные. После включения прибора, начинается двигаться шлифовальная лента. С помощью регуляторов можно сместить положение роликов, что позволяет регулировать глубину натяжения и шлифовки и также его угол.

Итак, основными элементами гриндера являются:

1. Основание.
2. Электродвигатель.
3. Прямой ролик со шкивом.
4. Натяжные ролики.
5. Абразивная лента.
6. Стойка.

Кроме того, в конструкцию входят поворотный прижимной механизм.

Агрегат, как мы уже говорили может быть, как ручным, так и стационарным. В конструкцию стационарного прибора входят такие элементы, как поворотный столик, с зажимами, который обычно устанавливается на верстак или стационарную раму. Столик может менять угол наклона, поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. Мотор приводится в движение либо ножным приводом, либо приводным мотором, который крепится непосредственно к инструменту на каркас. В качестве «сердца» гриндера могут выступит отслужившие своё старая дрель, болгарка, двигатель от стиральной машины. Главное – обеспечить необходимые обороты, которые позволят обрабатывать именно те поверхности, которые вам необходимы.

Интересный факт! Мощность станка зависит от конструкции ленточного механизма и объема заготовок, которые вы планируете обрабатывать. Чем длиннее шлифовальная лента, тем сильнее мотор нужно устанавливать.

Понятно, что с течением времени сила натяжения ленты может ослабевать, для этого предусмотрены варианты регулировки системы натяжения. Это может быть пружинный фиксатор, а в некоторых случаях регулировать высоту и угол расположения роликов относительно друг друга поможет обычный болт.

Важно! Ролики в гриндере необходимо устанавливать строго вертикально относительно друг друга. Любое изменение положения роликов может привести к разрыву ленты.

При продумывании конструкции заранее определите, каким образом будет происходить очищение рабочей зоны от пыли и защита глаз. Обычно используют откидное стекло из акрила, либо стационарный пылесос. Вы можете подглядеть конструкцию этой части оборудования у промышленных гриндеров.

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Как мы уже замечали выше, вопрос выбора ленты для гриндера, один из важнейших. От этого будет зависеть скорость и качество обработки поверхностей. Общеизвестно, что шлифовальные ленты для гриндера различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

• нижнее полотно обязательно должно быть эластично по своей структуре. Тканевая основа лучше выдерживает поверхностное натяжение.
• должна выдерживать предельные угловые скорости − не менее 1500 об/мин;
• абразивное покрытие должно быть качественным. Подбирается под материал;
• натяжение на разрыв должно составлять – не менее 15%;
• лента должна быть устойчива к возможному нагреву, что часто возникает при длительной работе.

Подробнее об устройстве гриндера можно посмотреть в этом видео:

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Примечание: привод мощностью 100-200 Вт задействует ленточный мини-гриндер (см. далее) для точной правки ножей, шлифовки/полировки ювелирных изделий и т.п.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

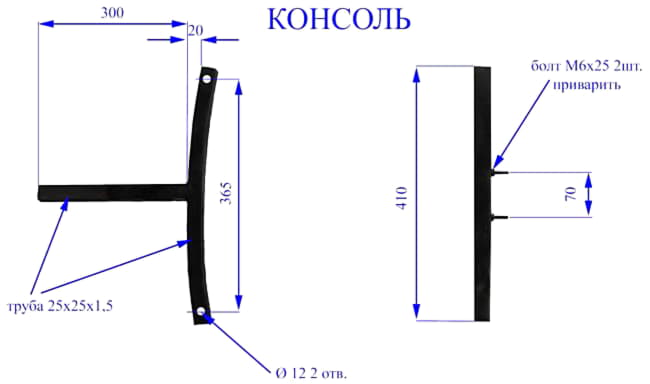

Осталась консоль

Консоль собирается просто. Детали свариваются по чертежу. Предварительно одну трубу нужно согнуть с помощью ручного трубогиба или просто зажав надежно в тисках.

После сварки зачистить швы и подвергнуть чернению для предотвращения коррозии. А можно покрасить эмалью.

Вот что в итоге должно у вас получиться.

Самодельный гриндер в собранном виде без ленты

Если вам понадобиться изменять предельные скорости шлифования то, как вариант, можно изменить диаметры роликов.

Расчёт диаметра ведущего шкива проводится по этой формуле: D=V x 1000 x 60 / π x N

Или воспользоваться частотным регулятором для смены оборотов. Вариантов для реализации много, главное желание сделать все своими руками и не боятся трудностей.

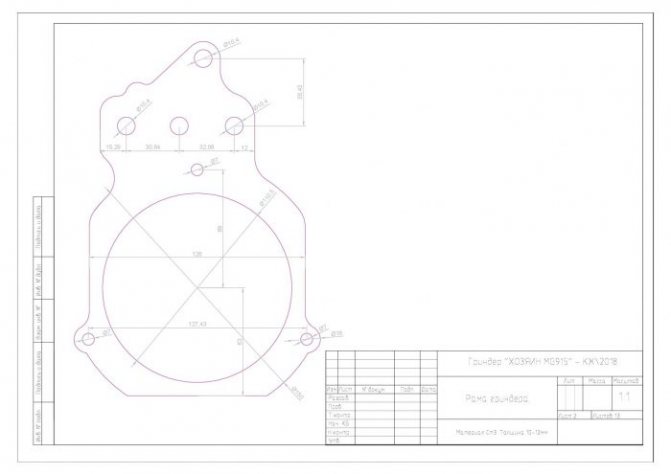

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах гриндера, можно собрать станок своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.
