Как подобрать ленту для гриндера, или склеить старую

Ленточные шлифовальные станки позволяют удалить последствия коррозии, остатки лакокрасочного покрытия, провести операцию шлифования поверхности из различных материалов (металлических и неметаллических конструкций). Элементом для проведения таких работ является шлифлента. Производители предлагают широкую номенклатуру таких изделий. Лента для гриндера выбирается на основе требований, которые предъявляются к решению поставленных задач, качеству обработки, типу обрабатываемого материала.

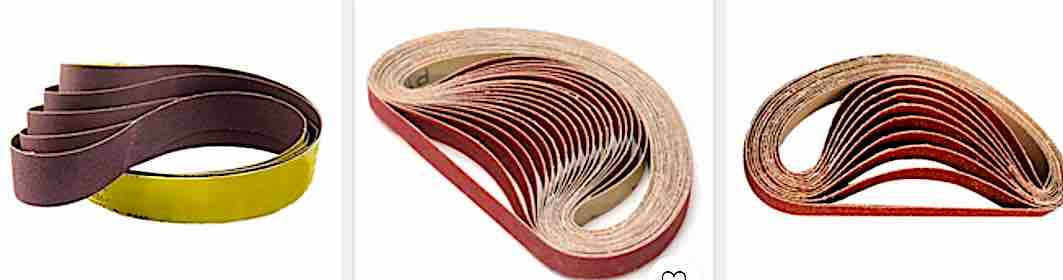

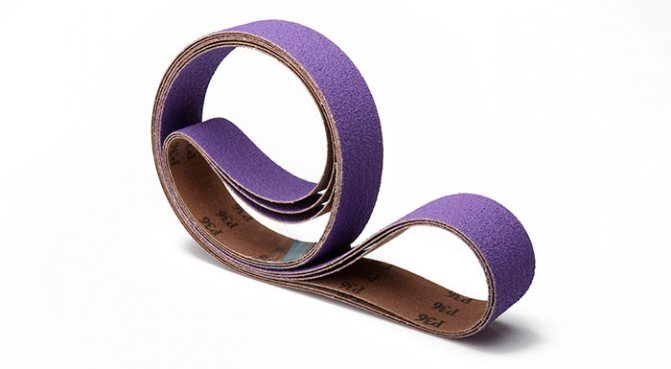

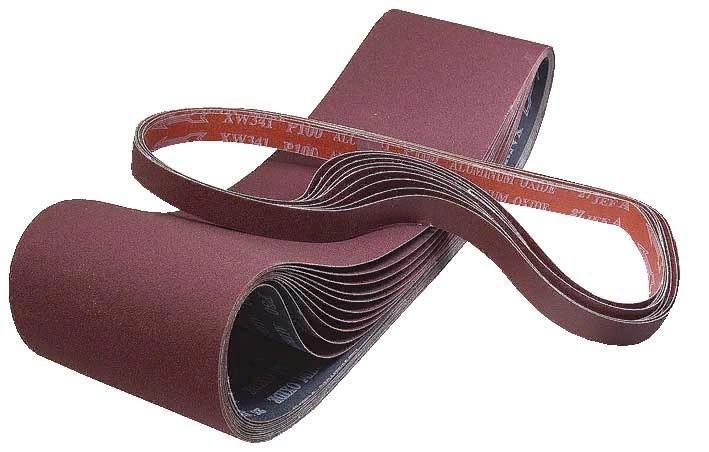

Виды лент для гриндера

Шлифовальные ленты для гриндера классифицируются по следующим показателям:

• назначению (виду выполняемой операции, качеству обработки);
• геометрическим параметрам (длине и ширине);
• допустимой скорости движения;
• типу абразива;
• способу нанесения абразивного покрытия;
• компании, производящей такую продукцию;
• стоимости.

По виду выполняемых операций изделия для гриндера подразделяются на четыре категории:

• предварительная обработка (создание готовых форм или заготовок);
• черновая обработка поверхностей;
• подготовительная операция перед окончательным шлифованием;
• чистовое или финишное полирование.

Для проведения каждой из операций применяется своя шлифовальная лента. Решение первой задачи осуществляется с помощью грубой (обдирочной) ленты марки Р24. Для черновой обработки применяется более мелкая – марки Р36. Подготовительные операции производят на лентах Р80–Р120. Чистовая обработка осуществляется с применением лент самого маленького абразива. Для этого могут применяться алмазные ленты марок А3к0–А100.

Допустимая скорость движения ленты гриндера определяется материалом подложки и прочности всей конструкции. В качестве подложки используют прочную ткань или синтетическую волокнонаправленную основу.

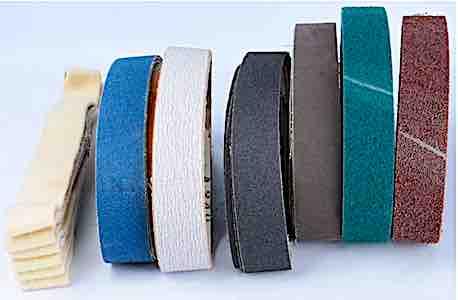

По типу шлифовального материала и способу его нанесения абразивная лента делится на категории.

• натуральный камень (например, карбид кремния или гранат);
• керамическую крошку;
• окись алюминия;
• алмазную крошку.

Он наносится на поверхность двумя способами: открытым или закрытым. Каждый из них обеспечивает определенную степень покрытия подложки. Первый осуществляет нанесение абразива не более чем на 60% поверхности абразивного материала. Второй обеспечивает полное покрытие.

Геометрические размеры абразивной ленты гриндера зависят от технических характеристик шлифовального станка. Основными параметрами являются длина и ширина. Все они стандартизированы и имеют несколько установленных размеров. По ширине выпускаются двух размеров: 50 и 100 миллиметров. Длина является более вариативной величиной и равна 610, 915, 1230, 1600, 1800 миллиметрам. Для некоторых специализированных станков выпускается лента длиной заданного размера: 2000 мм при ширине в 50 мм.

В зависимости от характеристик производят выбор для обработки дерева, металла, полимерных поверхностей. В некоторых случая для доводки поверхности применяется наждачная лента.

Подготовка уголков ленты

Чтобы склеенная своими руками шлифлента не порвалась во время шлифования при первом же использовании, и вообще прослужила как можно дольше, необходимо правильно подготовить края отрезанной полосы наждачки.

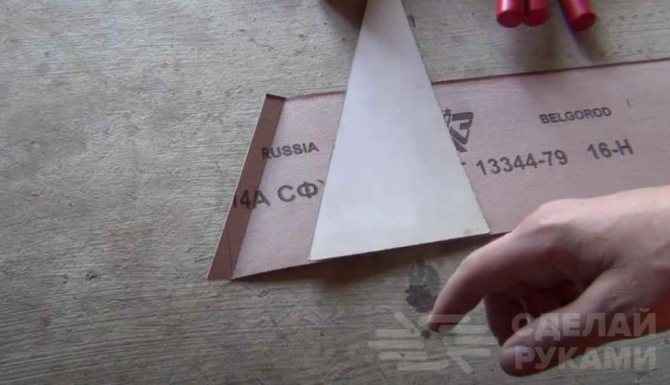

Но давайте обо всем по порядку. Первым делом края наждачки нужно отрезать под углом примерно 30-35 градусов. Некоторые мастера делают угол 45 градусов.

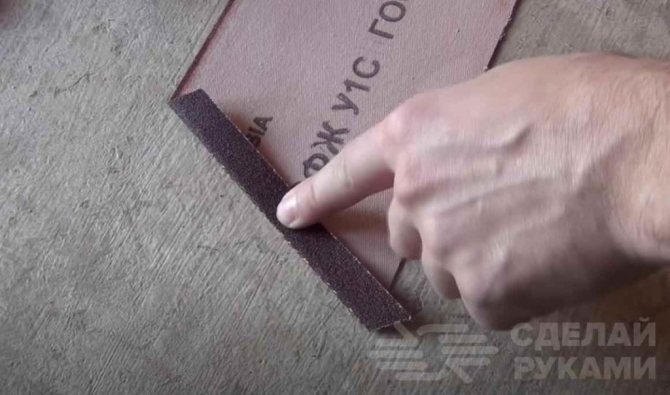

После того как отрезали края ленты под заданным углом, с помощью линейки отмеряем 2 см, и затем сгибаем один из краев. Получится уголок.

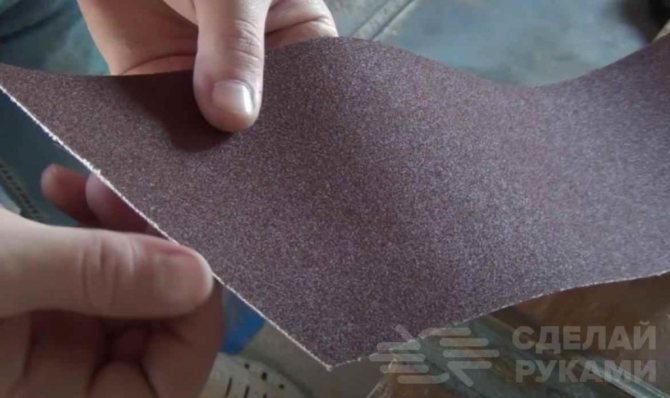

На следующем этапе загнутый край шлифовальной ленты, который будет находиться снизу, обязательно нужно зачистить от абразивного зерна.

С другой стороны шлифовальной ленты зачищать абразив нет никакой необходимости, но при этом желательно снять небольшую фаску на самом краю для качественной склейки.

Впрочем, некоторые домашние умельцы удаляют абразив сразу с двух сторон ленты, чтобы уменьшить биение при обработке заготовок.

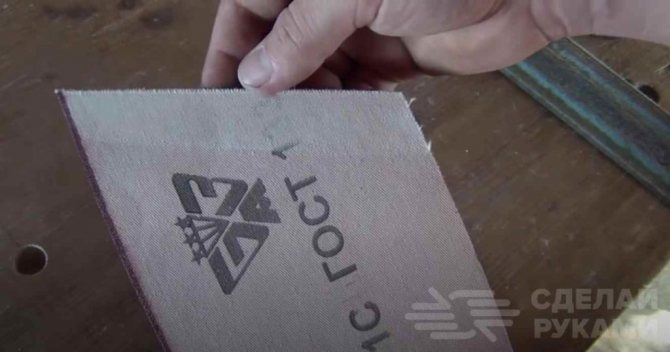

Перед склейкой с обратной стороны шлифленты (там, где находится тканевая основа) нужно зачистить наждачкой узкую полосу, равную ширине загиба на противоположном конце ленты — обычно 2 см.

Что стоит знать при выборе ленты

Для получения хорошего качества полировки необходимо ориентироваться в параметрах гриндера, характеристиках оснастки и особенностях обрабатываемой поверхности. При выборе образца необходимо провести анализ следующих параметров:

• какой тип изделия необходим (с грубым абразивом, средним, мелким или алмазным);
• рассчитать скорость ленты (она должна выдерживать скорость вращения вала более 1500 об/мин.);
• определить какой абразивной стойкостью обладает выбранный экземпляр;
• выяснить величину максимально допустимого удлинения и прочности на разрыв (хорошими считаются изделия с показателем не ниже 15%);
• на какую основу нанесен абразив (каким методом и его состав);
• по маркировке определить, чему равна длина ленты;
• удовлетворяет ли ширина ленты размерам используемого станка.

Расчет параметров и оценку основных характеристик гриндера необходимо произвести до приобретения изделия. Это позволит избавиться от проблем, которые могут возникнуть при ее замене или неправильном использовании.

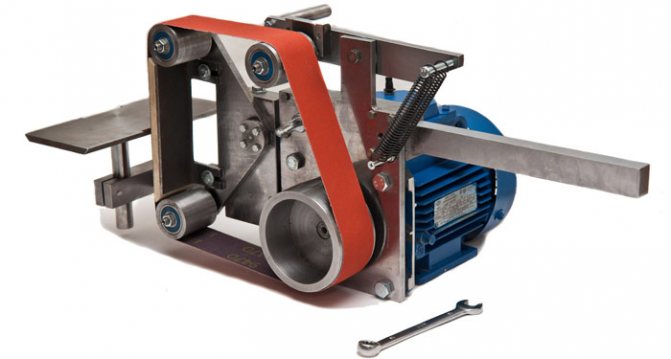

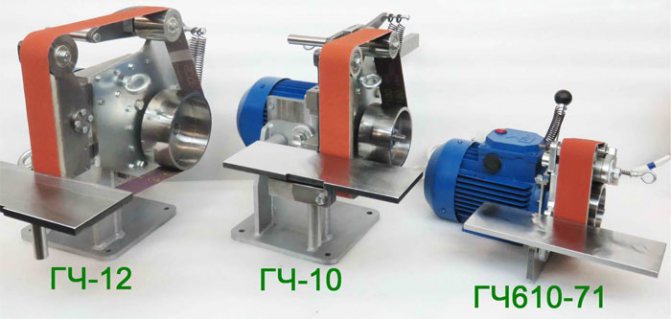

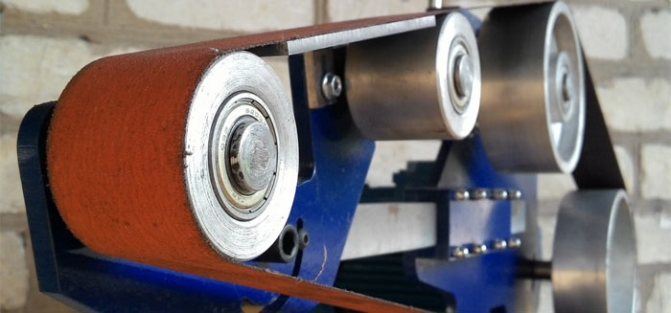

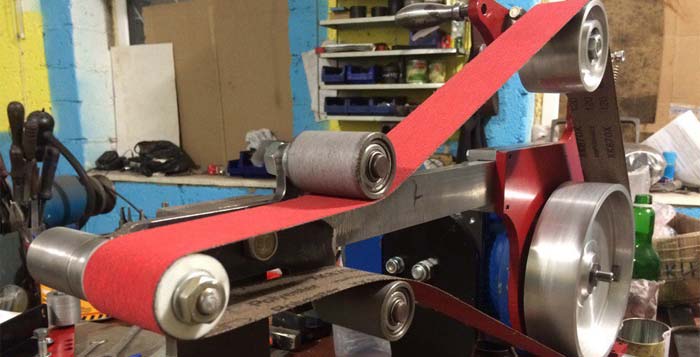

Работа и конструкция ленточного гриндера

Принцип работы гриндера несложен. Имеется группа роликов, через которые пропущена шлифовальная лента требуемой зернистости. Если привести во вращение ведущий ролик, насаженный на выходной вал электродвигателя, то автоматически начнут вращаться и остальные. Регулируя относительное расположение ведомых роликов, можно шлифовать поверхности, имеющие дефекты различной глубины. Для компенсации вероятного растяжения ленты (при её длительной эксплуатации) предусматривается механизм натяжения одного из роликов (как правило, того, который в кинематической цепи станка находится где-то между ведущим и ведомым).

В конструкцию ленточного гриндера входит столик, на котором должно закрепляется обрабатываемое изделие. Лучше, если такой столик будет иметь возможность поворачиваться вдоль одной из осей на угол до 90º: тогда возможно шлифование двух взаимно перпендикулярных плоскостей с одной установки детали. В качестве средства безопасности на раме станка есть смысл предусмотреть откидное защитное стекло из прозрачного акрила – тогда нет опасений, что чешуйка сошлифованной краски или окалины попадёт в глаз оператору. Естественно, потребуются органы управления, которые размещаются в станине или на раме станка. Переносные исполнения снабжаются прочной стойкой, на основании которой имеются крепёжные отверстия, при помощи которыхгриндер можно закрепить на верстаке.

Попробуем абстрагироваться от изящества дизайна и цвета, и взглянем на конструкцию трезво. Сразу бросается в глаза визуальная неустойчивость станка: вылет консольно расположенных роликов намного больше, чем опорная поверхность под станиной. Кроме того, отсутствие столика не позволяет обрабатывать сравнительно массивные поверхности, которые длительно держать навесу просто неудобно. Увеличенная длина ленты (и сопутствующие этому механические потери на трение) становится причиной применения в приводе двигателя повышенной мощности, а, следовательно, и энергоёмкости. Узел натяжения изящен и прост в наладке, а в комплекте к станку имеются сменные шлифовальные насадки, позволяющие шлифовать даже внутренние поверхности – но стоит ли за это выкладывать более 100 тыс. руб.?

Как склеить ленту своими руками

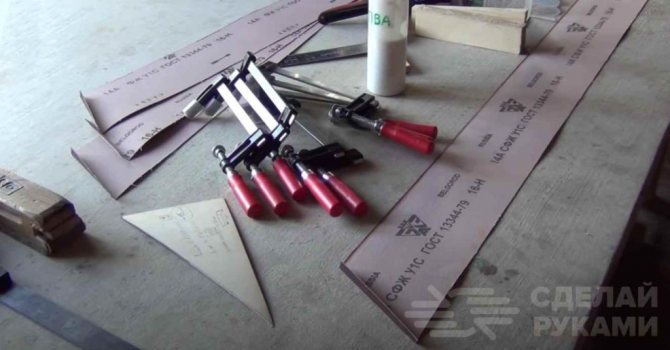

В розничной сети продаются готовые к использованию различные абразивные материалы. Они могут быть в рулонах или уже склеенные по конкретному размеру. Однако не всегда удается подобрать необходимый экземпляр. Иногда возникает необходимость заменить вышедшую из строя ленту в процессе работы на исправную. В этих случаях абразивную полоску изготавливают самостоятельно. Это несложный процесс, но требует знания в порядке склеивания, наличия соответствующего клея и аккуратности. Для решения этой задачи потребуются:

• тесьма для склеивания абразивных материалов;
• клей (выбор достаточно широк: от специализированных до универсальных);
• жидкость для обезжиривания (бензин или уайт-спирит);
• струбцина или груз для сжатия склеенных частей во время засыхания клея.

Склейка производится в несколько этапов:

1. Размечают полосу абразива для гриндера по длине. Следует учесть, что для придания прочности соединения стык полосы клеят под углом. Величина угла наклона может быть различной. Чем он больше, тем длина соприкосновения больше.
2. Вырезают подложку. Ее длина зависит от выбранного материала. Она определяет надежность склеивания.
3. Обезжиривают все поверхности, которые планируется склеивать. Качество обработки сказывается на конечном результате.
4. Аккуратно прижимают подложку и части абразивной полосы. Целесообразно поместить место стыка под пресс или воспользоваться струбциной. При отсутствии такой возможности используют любой груз.
5. После завершения работ конструкцию оставляют на несколько часов под грузом. Необходимое время, порядок и правила работы с конкретным образцом клея приведены в инструкции или написаны на упаковке.

Если склеивание проведено аккуратно, самодельная полоса прослужит не меньше изделия, изготовленного на специализированном предприятии.

Шлифовальные станки такого класса обладают широкими возможностями. Для более же полного анализа их применения целесообразно обобщить опыт большого числа пользователей. Поделитесь своим мнением в комментариях, это позволит выявить дополнительные возможности гриндера.

Удаление абразива

Если не зачистить предварительно абразив на одном из краев шлифовальной ленты, то нормально склеить края полосы не получится.

Если вы зачистите абразив плохо, то на самой шлифовальной ленте будет выступать бугорок, и при интенсивной эксплуатации в этом месте она очень быстро порвется, да и биение будет приличное.

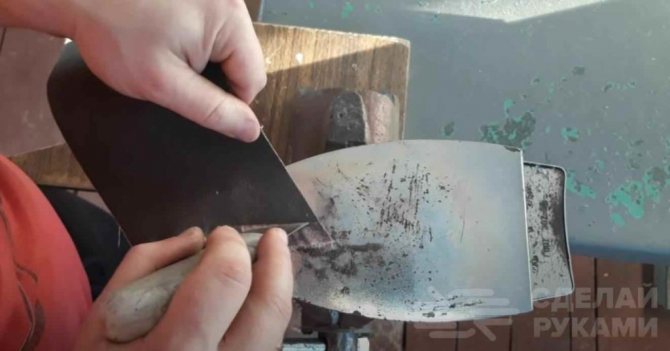

Зачистить абразив можно несколькими способами. Например, подойдет кусок пильного полотна для ножовки по металлу.

Однако, как показывает практика. намного быстрее это можно сделать на электроточиле (только обязательно надо работать в респираторе и защитных очках).

Давайте рассмотрим самые популярные способы удаления абразива на наждачке, которыми пользуются домашние мастера.

Способ с утюгом

На электроточиле (заточном станке) можно довольно быстро можно зачистить абразив на поверхности наждачки, но все-таки этот способ применим не во всех ситуациях — очень много пыли образуется.

И если в домашней мастерской или гараже не установлена вытяжка и нет возможности нормально проветрить помещение, то пользоваться им точно не стоит.

Как вариант, можно попробовать зачистить абразив с помощью обычного бытового утюга. То есть в данном случае будем нагревать наждачку, и уже потом соскабливать ножом.

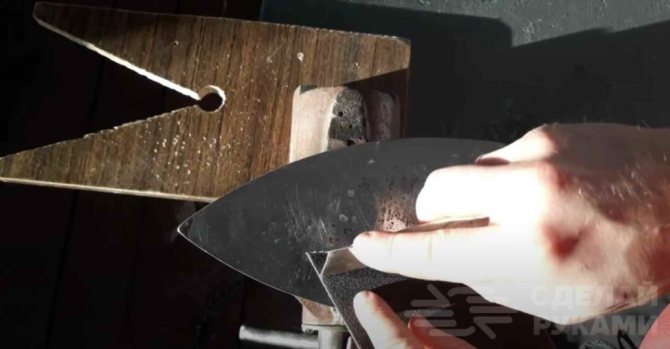

Утюг необходимо будет расположить подошвой вверх. Для этого зажимаем его в нужном положении в слесарных тисках.

После того как утюг нагреется до нужной температуры, прикладываем к его поверхности наждачную бумагу, и постепенно зачищаем абразив с помощью ножа или куска пильного полотна по металлу.

Удаление абразива ацетоном

Чтобы легче было сдирать абразив вручную — например, с помощью обычного ножа, поверхность наждачки в месте сгиба необходимо обильно смочить ацетоном, и оставить примерно на 5-7 минут.

За это время ацетон впитается в наждачку, и удалить абразив будет намного легче. Проверено на практике.

Недостаток этого способа в том, что ацетон имеет очень резкий запах. В закрытом и плохо проветриваемом помещении ацетоном лучше не пользоваться — голова может разболеться.

Если надо склеить 1-2 шлифовальных ленты, то это еще ничего — можно потерпеть, а если несколько десятков лент, то пропитку ацетоном лучше делать на улице или настежь открыв окна.

Как итог…

Вполне возможно сделать самостоятельно абразивные ленты для такого полезного инструмента как гриндер. Для этого потребуется лишь наждачная бумага с нужным абразивным зерном, клей ПВА класса ДЗ и некоторые инструменты вроде ножниц, линейки, карандаша, молотка и других. При этом самодельные шлифовальные ленты ничем не будут уступать фабричным, если сделать всё правильно.

Вопрос

Напишите в комментариях, как считаете, какая склейка самодельных лент лучше – внахлёст или встык

Советы

В интернете многие непрофессиональные мастера обработки с помощью шлифовального станка советуют для первичной обработки использовать ленты с абразивным зерном P24, так как это самое крупное зерно для грубой обдирки материала.

Этот совет исходит из мнения, что крупное зерно по идеи должно быстрее обрабатывать материал, однако, как показывает практика, крупное зерно быстрее срабатывается, лента с этим зерном быстрее садится и изнашивается.

Поэтому пользуйтесь при первичной обработке лентами с абразивным зерном P36 или P40.

И купите каучуковый карандаш (он убирает остатки пыли, что коксуется на абразивной ленте шлифовального станка), благодаря нему ваша абразивная лента будет служить раза в 2 больше.
