Резьба по дереву ручным фрезером для начинающих от А до Я. Общие правила, как работать и подобрать фрезу + фото примеров и эскизов

Инструменты для ручной резьбы по дереву

Для резьбы по дереву своими руками понадобится достаточно много инструментов, и каждый мастер имеет свои особенные и более удобные, практичные для работы.

Среди самых основных и необходимых даже для начинающего мастера, считаются такие инструменты:

• Резцы их еще называют резаки — один из самых основных инструментов в резьбе по дереву. Размеры самых резаков могут быть разными, в зависимости для чего именно предназначаются, но режущее полотно у всех имеет 35 градусов Цельсия.
• Косяки — это специальные ножи, у которых режущая кромка лезвия составляет 60 градусов Цельсия. Как правило, косяки применяются при создании плоскорельефной резьбе, при оформлении контуров и прорезания некоторых линий.
• Полукруглые стамески — применяются для скульптурной и плоскорельефной резьбы. У такой стамески может быть разная ширина и загиб.
• Прямые или плоские стамески — выравнивают поверхность до идеальной гладкости, применяются для выборки фона. Производятся с разной шириной режущей кромки.
• Клепик — инструмент, который в резьбе по дереву применяется в труднодоступных участках. Форма заточки может быть выполнена по типу меч, лист, ноготок.
• Гейсмус или угловой стамеска — инструмент имеет угол загиба режущего полотна 45 градусов Цельсия.
• Штихеля — используется практически в каждой технике резьбы по дереву. Такой инструмент может быть выполнен в разных видах, но у всех загиб режущего полотна составляет 15 градусов Цельсия.
• Клюкарзы — оригинальные инструменты для резьбы по дереву, работая ими невозможно касаться рукояткой рабочего участка. Данный инструмент имеет пару загибов по 120 градусов Цельсия.
• Ложечник — используется для извлечения значительного количества дерева из углубления. Как правило, такой инструмент необходим для создания деревянной посуды.

Подготовка

Для установки фрезы в патрон, фрезер укладывают набок. Некоторые виды позволяют отсоединить двигатель с патроном от платформы, не изменяя ее настроек. Другие такой возможности не предоставляют, поэтому чаще всего приходится опускать основание максимально вниз. Патрон откручивается при помощи гаечного ключа, который входит в комплект поставки.

Патрон фиксируется в неподвижности с помощью специальной кнопки, расположенной над точкой выхода вала из корпуса. Она присутствует не на всех видах фрезеров, иногда приходится фиксировать вал гаечным ключом, а патрон откручивать с помощью другого.

Накидную гайку не обязательно снимать полностью, но иногда это приходится делать, если фрезу слишком сильно зажало в цанге. Аккуратно постукивая по боковым поверхностям и прокручивая вал, цангу ослабляют и вынимают заклинившую фрезу.

Гайку навинчивают, новую фрезу вставляют в цангу примерно на 20 мм. Некоторые фрезы на хвостовиках имеют специальные риски с указанием минимальной и максимальной глубины погружения, но большинство из них устанавливают на глаз. Если глубина установки окажется слишком мала, при резкой подаче возможна деформация фрезы и порча заготовки. Это опасно, так как максимальная скорость вращения вала фрезера составляет 30000 об/мин и больше. Вылетевшая из цанги на ходу фреза обладает большой разрушительной силой, при попадании в человека последствия бывают весьма нежелательными.

Внимание! Завинчивать накидную гайку без установленной фрезы запрещается, так как от этого цанга ломается.

Установка глубины фрезерования производится следующим образом:

• Фрезер с опущенным основанием устанавливается на плоскую площадку;
• Фреза опускается до упора и фиксируется;
• Ползунок указателя глубины устанавливается на нулевую отметку;
• Ограничитель глубины поднимается на нужную величину и стопорится винтом;
• Фреза разблокируется и опускается до упора ограничителя глубины в регулировочный винт, после чего снова фиксируется.

Установленную глубину рекомендуется проверить на пробной заготовке, чтобы при необходимости можно было внести коррективы. Не следует сразу делать слишком большую глубину, это способствует перегреву фрезера и создает чрезмерную нагрузку на электродвигатель. Рекомендуемая глубина за один проход — 4-6 мм.

Ручной фрезер для резьбы

Для того, чтоб облегчить процесс резьбы по дереву, можно использовать специальный фрезерный станок ручного типа.

• С помощью такого инструмента можно работать практически во всех техниках и ускорить сам процесс работы.
• Основные элементы ручного фрезерного станка — фрезы, насадки которые имеют различные формы.
• Каждая форма фрезы предназначена для выполнения определенной функции.
• Резьбу по дереву можно выполнить одним фрезерным аппаратом или дополнить элементами, которые сделать другими ручными инструментами.

Стоит отметить, что фрезер может быть горизонтального, кромочного или вертикального типа. Универсальным считается фрезерный станок вертикального типа.

Применять его можно для вырезания сквозных отверстий. Кромочный фрезер используется для обработки торцов изделий, а горизонтальный рассчитан для обработки боковых стенок изделия.

Что можно сделать фрезером своими руками

Основные виды работ, которые делают с помощью фрезера это выборка профилей разной конфигурации – полукруглых вогнутых и выпуклых, фигурных, пазовых прямых и т.д.

• фигурный профиль по краю подоконников, столешниц, сидений табуреток, книжных, телефонных и прочих полок, разделочных досок, перил и ограждений лестниц, любых предметов мебели и интерьера;
• пазы и шипы для соединения по всей длине по типу вагонки, на концах по углам, посередине (под перемычки – царги);
• нанесение рисунков и орнаментов фрезой с полукруглым наконечником (галтельной) или с другим профилем;
• выборка углублений под посадку дверных и рамных петель, ручек и замков;
• обработка прямолинейных и криволинейных кромок, например, вырезанных лобзиком, фрезой любого профиля с ограничительным подшипником на конце.

Фрезы для фрезерного станка

Для того, чтоб произвести резьбу по дереву ручным фрезерным станком следует подготовить несколько видов фрез.

Наиболее популярные и востребованные фрезы:

• Профильная — для создания фигурной конфигурации краев изделия.
• Конусная — применяется для удаления фаски поз под углом 45 градусов Цельсия.
• Дисковая или фальцевая фреза рассчитана для создания паз в кромке.
• Галтейная — предназначена для вырезания округлых пазов на кромке фигурного изделия.
• Кромочная — используется для формирования шипов, выемок.

Общие сведения

Фрезерование древесины позволяют решить следующие задачи:

• Произвести отрез;
• Вырезать нужную деталь из массива;
• Нанести объемный сложный орнамент или рисунок – 3d фрезеровка дерева;
• Создать пазы и пр.

Пример 3D фрезеровки

Благодаря такой универсальности фрезеровка является одним из наиболее популярных типов обработки древесины. Его принцип основан на том, что режущая фреза вращается с определенной скоростью, при этом заготовка совершает поступательные движения.

На фото – фрезерный станок с ЧПУ

Виды резьбы по дереву

Резьбу по дереву можно выполнить различными техниками, поэтому данный процесс делят на виды, которые имеют свои характерные черты и правила выполнения:

• Домовая — применяется на деревьях хвойных пород. Такой вид резьбы считается самым крупногабаритным и служит в качестве украшения экстерьера дома. В данном виде резьбы применяют технику ажурной резьбы или накладную резьбу.
• Объемная или скульптурная — один из самых сложных видов резьбы по дереву. Для изготовления изделия данного вида требуется значительное количество инструментов и особые навыки и умения. Как правило, для такого процесса используют нижнюю часть дерева.
• Контурная или орнаментная — резьба по дереву, которая визуально очень сильно напоминает гравировку. Как правило, для резьбы такого вида требуется специальный нож, изогнутая стамеска.

Геометрическая резьба — одна из самых простых и быстрых видов. Для такого вида резьбы лучше всего подходят такие породы деревьев: липа, осина, сосна, лиственница, ель. Может быть выполнена в нескольких техниках:

• Скобчатая — за счет полукруглых инструментов стамеска разного диаметра;
• Двух, трёх, четырехгранная — за счет выемок с несколькими гранями.

Плоскорельефная — характеризуется выполнением резьбы в одной плоскости, при этом фон углубляется, а более четко выделяется сам рельеф. Создаваемый орнамент должен быть одной высоты.

Рельефная резьба считается самой выразительной и красивой, по сравнению с другими видами. Такой вид резьбы по дереву чаще всего применяется для декора. Как правило, для рельефной резьбы лучше всего использовать твердые породы дерева: дуб, бук, кедр.

Резьба на пряничных досках — один из самых первых видов резьбы по дереву. Такой вид резьбы характеризуется крупногабаритными надписями со всех сторон и забавным рисунком в центре в рельефном исполнении.

Правила техники безопасности

Как и любые другие электроинструменты, фрезер является достаточно травмоопасным оборудованием.

Поэтому напоследок приведем правила техники безопасности, которые необходимо соблюдать:

• Выполнять крепление фрез и настройку инструмента можно только тогда, когда оборудование отключено от электричества.
• Все детали перед работой надо жестко закрепить, иначе они могут сорваться, что чревато травмами, так как инструмент работает на очень высоких оборотах.
• Инструмент во время работы нужно держать крепко и все движения выполнять плавно, без рывков.

• Во время первого прикосновения фрезы к заготовке может произойти отдача. Поэтому нужно держать инструмент особенно крепко, ожидая рывок.
• Прежде чем начать работу, нужно убрать все посторонние предметы, чтобы они не зацепились за фрезу. Небрежность может привести к серьезным и опасным травмам.
• При работе с инструментом необходимо использовать индивидуальные средства защиты – очки, респиратор и перчатки. Связано это с тем, что в процессе обработки древесины образуется мелкая пыль, которую нельзя вдыхать.

Совет! Для удобства работы, стол можно оснастить розеткой, которая позволит быстро включать и отключать инструмент.

Вот, пожалуй, и вся основная информация по фрезеровке деревянных заготовок.

Правила работы ручным фрезером

Для того, чтоб облегчить процесс резьбы по дереву ручным фрезерным станком, следует обратить внимание на некоторые советы опытных мастеров:

1. В работе следует использовать только острый инструмент.
2. Материал на котором будет производиться резьба должен быть хорошо зафиксирован.
3. Нельзя снимать сразу всю поверхность за один проход, это сильно увеличит нагрузку на фрезу, на сам двигатель и скорость обработки снизится.
4. Производить замену фрезера нужно только на выключенном из сети аппарате.
5. При правильном функционировании фрезерный станок не должен вибрировать.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

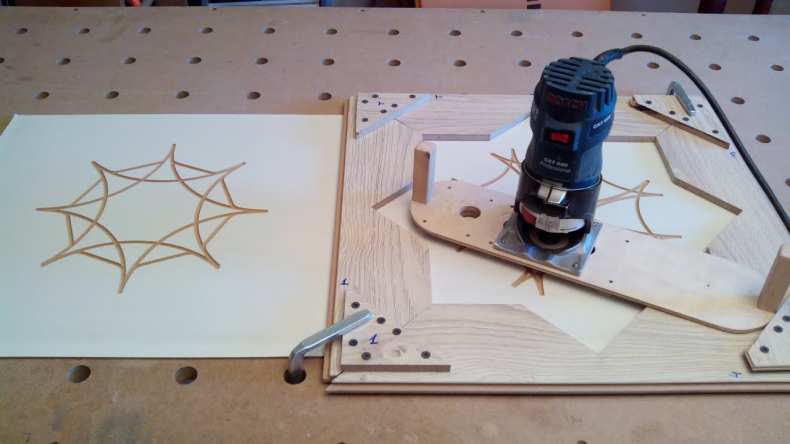

Фото резьбы по дереву ручным фрезером

Вывод

Фрезеровка является одним из наиболее распространенных видов обработки деревянных заготовок. Связано это с возможностью выполнять самые разные задачи, начиная профилями и заканчивая сложными трехмерными узорами. Причем многие операции можно осуществлять в домашних условиях при помощи ручных фрезеров или даже дрелей со специальными насадками, единственное, при работе с этим оборудованием необходимо строго соблюдать правила техники безопасности.

Ознакомиться с дополнительной некоторой информацией по данной теме можно из видео в этой статье.

Фрезы спирального типа

Спиральные фрезы тоже активно используются в мебельном производстве. По внешнему виду и конструкции они очень похожи на сверла. Как и у спиральных сверл, на их рабочей части присутствуют канавки, при помощи которых из зоны обработки выводится стружка отработанного материала. Спиральные фрезы делятся на следующие категории:

• с нисходящим резом;
• с восходящим резом;
• совмещающие оба упомянутых типа.

Типы спиральных фрез

Основными сферами применения фрез спирального типа, которые на современном рынке представлены в широком ассортименте, являются:

• раскрой материала;
• формирование на поверхности изделий из твердой древесины элементов различной конфигурации;
• создание на поверхности изделий из древесины пазов и углублений различной конфигурации.

Спиральные фрезы часто используются в паре с копирующей втулкой

Среди преимуществ использования спиральных фрез для обработки древесины можно выделить следующие:

1. формирование среза, отличающегося высокой чистотой и точностью выполненной обработки;
2. значительно меньший выброс опилок, чем при использовании других инструментов;
3. низкий уровень шума и вибраций при работе;
4. высокая точность и производительность обработки при выполнении погружного фрезерования.

Таким образом, разнообразие фрез, которыми можно оснащать и стационарное, и ручное электрооборудование, позволяет успешно выполнять различные технологические операции. При помощи таких инструментов может быть не только изготовлена вагонка своими руками, но и выполнены многие другие технологические операции для улучшения домашнего интерьера.

Главное требование, которым следует руководствоваться при выборе таких фрез, – учет их основного назначения и характеристик обрабатываемого материала, будь то дерево для вагонки или камень.

Этапы изготовления вагонки

Теперь переходим непосредственно к самому производству. Стоит сразу отметить, что процесс изготовления вагонки своими руками – это довольно кропотливая работа. Чтобы все получилось правильно и впоследствии радовала вас (или ваших заказчиков) необходимо запастись терпением. В противном случае готовые изделия получатся разной толщины и ширины, а значит, внешний вид отделанной вагонкой поверхности будет испорчен.

Сам процесс изготовления вагонки своими руками будет складываться из следующих этапов:

• первым делом распиливаем доски на отрезки нужной длины;
• далее, заготовки нужно распилить вдоль, чтобы получились дощечки требуемой ширины;
• следующим этапом будет фугование;
• в заключение делаем пазы.

Первый этап не представляет большой сложности. Достаточно разбить доску по длине на нужные отрезки и распилить ее поперек при помощи циркулярной пилы. Самым важным является второй этап производства

При распиле доски вдоль, важно чтобы все заготовки получились одинаковой ширины. В противном случае отделанная вагонкой поверхность будет выглядеть некрасиво

Для выполнения второго этапа на заготовке вычерчиваем ровную линию с одного края. Для этого лучше воспользоваться карандашом синего или зеленого цвета, он будет лучше заметен на поверхности. Далее, при помощи циркулярной пили отпиливаем один край. Лучше сразу обработать таким способом побольше досок, так вся работа будет выполнена быстрее.

Следующие действия потребуют от вас внимательности. Необходимо переставить пилу по линейке, чтобы второй отпил, точно отмерил нужную нам ширину. После настройки станка приступаем к отпиливанию второй стороны будущей вагонки.

Далее, приступаем к фугованию. Этот процесс позволит придать заготовке ровную поверхность, а также сделает все изделия одинаковой толщины. Чтобы именно так и получилось, запомните, сколько раз вы пропустили каждую сторону через фуговальное приспособление. Затем все остальные заготовки обрабатываете такое же количество раз.

Для проделывания пазов используем специальные фрезы для вагонки. Это приспособление устанавливается на станок вместо циркулярной пилы. При помощи фрезы проделываются пазы с обоих торцов вагонки. При этом следите, чтобы их размеры были одинаковыми.

Фрезерование пазов вагонки

Для такой работы желательно иметь универсальный деревообрабатывающий станок. Такое устройство снабжено всеми необходимыми приспособлениями для обработки деревянных заготовок. Как правило, такой станок оснащается фуговальным устройством и циркулярной пилой. При этом он имеет удобную для обработки древесины рабочую поверхность. С таким станком сделать вагонку своими руками будет несложно.

Из видео вы узнаете как сделать и применить специальные прижимы для более эффективной фрезеровки пазов вагонки.

Во время работы стоит воспользоваться некоторыми советами и рекомендациями от специалистов:

• в первую очередь нужно правильно работать с самим деревообрабатывающим станком. При нарезке заготовок под вагонку вдоль, необходимо доску уложить на рабочую поверхность. Далее, ее движение к циркулярной пиле осуществляется при помощи тела. Именно им, а не руками, нужно толкать заготовку. В этом случае риск получить травму значительно снижается;
• чтобы вагонка получилась одинаковой ширины, можно при переустановке пилы для распила второй стороны заготовки, использовать в качестве линейки уже готовое изделие;
• после выполнения всей работы у вас останется много древесных отходов. Не стоит сразу от них избавляться. При распиле заготовок получается много тонких дощечек, их можно использовать в качестве реек для создания обрешетки. В этом случае у вас получится существенно сэкономить на материале.

Кроме этого, можно проделать еще одну работу. Она не является обязательной, но позволит придать готовой вагонке более эстетичный внешний вид. При помощи специального приспособления можно снять фаски небольшого размера с торцов. Также нужно отшлифовать все поверхности.

После всех манипуляций у вас получится готовая, красивая и практичная вагонка. Осталось только обработать ее пропитками, и можно приступать к монтажу. Обработку антисептиком нужно проводить со всех сторон, а не только с лицевой, это позволит надолго сохранить прочность материала.

Фрезы для вагонки создаем линию для производства

Настало время ремонта и голову посещают интересные идеи по оформлению нового интерьера? Стены, на которых обои местами затерты, где-то оторваны – повергают в чувство тоски? Есть прекрасный вариант отделки помещения – обшивка.

А изготовление панелей с помощью фрезера позволит выполнить изделия так, как хочется, а не используя готовые, стандартные модели, которые предлагают производители.

Что понадобится для изготовления панелей ручным способом?

Процесс производства не так сложен, как кажется первоначально. Что для этого нужно?

Доски необходимо обработать на фуговальном станке, чтобы убрать с них все неровности, шероховатости и трещинки. Если такого оборудования нет, строганные доски можно приобрести готовыми в магазине.

Ручной фрезер – это инструмент, с помощью которого на доске можно с легкостью снимать фаски, фрезеровать отверстия и пазы. С его помощью вагонка приобретает законченный вид.

Изготовленные вручную панели выглядят ничуть не хуже тех, что продаются, а чувство гордости от того, что все было сделано собственноручно – только добавит положительных эмоций от выполненного ремонта.

Фрезы для изготовления вагонки представлены в разных вариантах:

1. Подшипниковые фрезы используются для основной работы, в процессе которой получается готовая панель. Без подшипниковые фрезы понадобятся, когда нужно выполнить какую-то отдельную деталь или ее обработать. Для без подшипниковых ножей нужно будет приобрести дополнительное оборудование.
2. Диаметр ножей должен иметь определенное соотношение с радиусом паза на доске: 12,7-6,35 мм., 9,5-4,8 мм., 15,8-7,9 мм.
3. Если фрезы для вагонки имеют диаметр 35 мм. и 50 мм при хвостовике, диаметр которого – 8 мм., то они могут применяться со станком, оснащенном цангами или прибором для ручной работы.

Фрезерный используется преимущественно для производства изделий из дерева, но если приобрести дополнительно специальные ножи, то можно обрабатывать даже пластмассу и металл.

Инструмент хорош тем, что, несмотря на компактные размеры, с его помощью можно выполнять многочисленные работы.

Станок используется для изготовления панелей, и для фрезерования небольших отверстий для дверных ручек, петель. Им можно обработать дверные кромки, оконные рамы, стулья и другие предметы из дерева.

Ручной представлен в трех основных видах:

Фрезы для вагонки установлены под кожухом мощного двигателя, оснащенного ручками. Стойки, зафиксированные на базовой плите и опорной, дают возможность двигателю передвигаться вверх и вниз.

Его вес компенсируется пружинами возврата. Поэтому нож находится в поднятом на рамой положении еще до того, как заготовка выведена из работы. Хвостовик крепится с помощью запорной гайки в цанговый зажим.

Скорость вращения ножей может достигать 30000 об./мин. Ручки сбоку позволяют без труда управлять ручным станком. В комплект фрез для входят боковые съемные линейки для обработки кромок, для выполнения пазов, а также специальной втулкой для работы с шаблонами и копирами.

Изготовление на станке

• Фрезы для производства вагонки понадобятся после того, как начинаются работы с фугованными досками. По одной из сторон делается ровный срез, после чего необходимо определить будущую ширину изделия.
• Перед этим желательно осмотреть все доски, чтобы они не оказались уже выбранной ширины. Обычно выбирается размер доски средней величины – от 7 до 10 см.
• Если считать число проходов по ножам, то можно достигать равной толщины на всех досках.
• При удалении обзола остается дерево, которое можно потом использовать в качестве реек.
• Далее остается шпунтование доски по периметру. Вырезаются шип и паз. При поднимании и опускании стола можно регулировать углубление паза. Линейка постоянно должна быть прижата к кромке панели.

Не стоит бояться экспериментировать, ведь то, что получается своими руками – намного дороже и лучше, чем приобретенное по самым лучшим ценам в магазине.
Панели, выполненные собственноручно, не только украсят дом, но и «напитают» его энергетикой человека, стремящегося превратить свой дом в уютный очаг. Нужно лишь приготовить необходимые материалы и инструменты – и новое дело будет обязательно освоено.

Тот, кто привносит что-то новое в свою жизнь, осваивает иные ремесла, не боится неудач – легко заинтересует людей и научит тому, что знает сам. Так появляются настоящие мастера своего дела.

Из чего будем делать вагонку

Прежде чем рассказать о том, как сделать вагонку, необходимо разобраться с требуемыми материалами и инструментами. В первую очередь нужна древесина, ведь именно из нее выбудете изготавливать изделия. В дело идет неотесанная доска длиной до двух метров. Боле длинные заготовки использовать не стоит, так как их обработка будет довольно сложной.

Если говорить о ширине, то она должна быть больше ширины вагонки. Как правило, приобретаются доски в 8-10 сантиметров. Из такой заготовки получится одно изделие. Но можно покупать и более широкий вариант, в таком случае из одной доски можно сразу получить две и более вагонки.

Сама древесина должна быть сухой, с влажностью менее 20 процентов. В противном случае готовая вагонка после монтажа может «покоробиться». Кроме этого, выбирайте доски без сучков и признаков гниения. Для изготовления выбирается порода древесины в зависимости от места использования готовых изделий.
