Ручная отделка древесных пород всегда будет актуальна, даже в эпоху абсолютной автоматизации всех производственных процессов, ведь уникальную вещь в подавляющем большинстве случаев можно выполнить только вручную.
Азы токарных работ по дереву на станке могут пригодиться не только профессиональному плотнику, но и начинающим дизайнерам, строителям, да и просто желающим изучить это древнее мастерство.

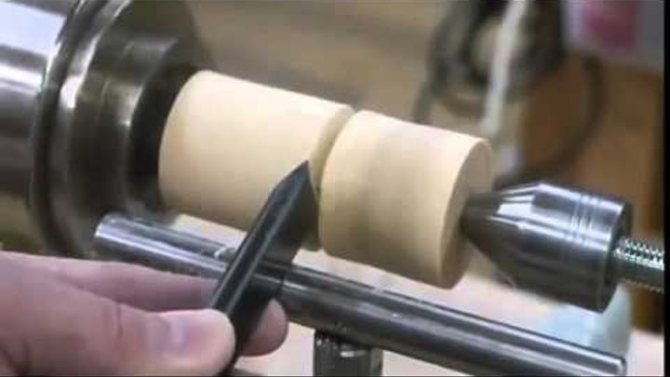

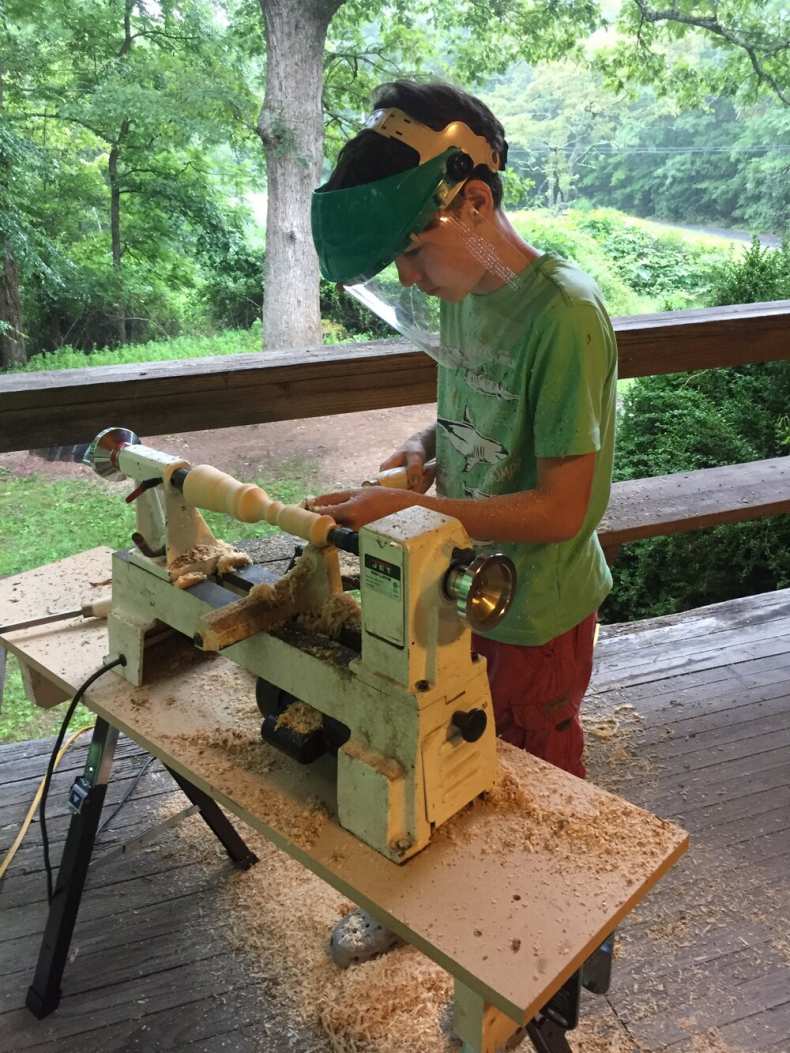

Работа на токарном станке по дереву, или, как иногда говорят, токарка, в общем-то, не составляет особого труда, но нужно научиться понимать, как бы ощущать обрабатываемое изделие. Именно тогда работа становится подлинным искусством, в котором человек обретает самовыражение, реализует творчество и развивает воображение.

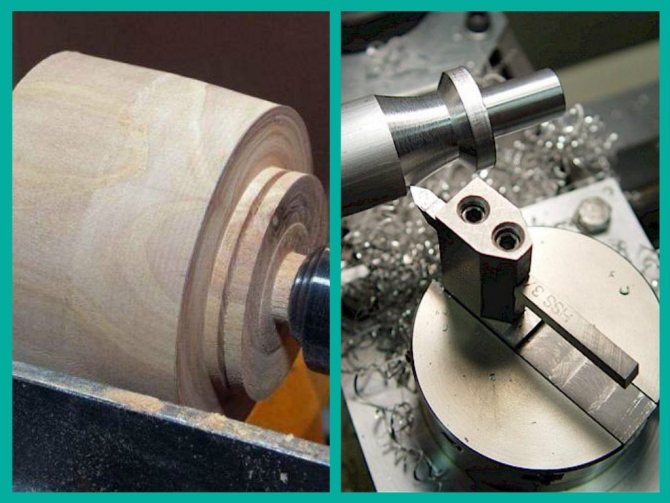

Влажная и сухая древесина
Мокрая древесина обычно обрабатывается лучше. Преимущество не только в простом и быстром захвате материала, но и в минимальном пылеобразовании при работе.
Однако полученный продукт со временем претерпит серьезные изменения. Постепенное высыхание может изменить форму и размеры объекта. Быстрое высыхание может даже вызвать растрескивание.
В отличие от свежей древесины при обработке сухой древесины можно рассчитывать на стабильность формы и окончательный цвет.Однако такая токарная работа более трудоемка, но ряд современных устройств решает эту проблему.
Также важны более низкая доступность и более высокая цена высушенной древесины.
Что можно сделать на нем?
Токарный станок в умелых руках и при наличии необходимых для работы материалов является крайне эффективным инструментов для изготовления металлических или деревянных изделий, причем сюда можно отнести как высокоточные детали для другого оборудования, так и разнообразные ручные поделки для дома или досуга.
Изделия из древесины
Изготавливать изделия из дерева можно как «для дома, для семьи», так и на продажу. В последнем случае сделанные вещи имеют магическую приставку в своем названии «сделано индивидуально», что в нашу эпоху глобализации всех процессов имеет немалый вес в глазах многих потенциальных покупателей.
Можно изготавливать элементы мебели для ее последующей сборки (думаем, все помнят школьные табуретки, изготовленные и собранные на уроках труда), рукоятки для инструментов, средний и мелкий декор — основу для настенных часов, вазы, фигурки существ, популярным видом изготовляемых на станке изделий являются шахматы, шашки, нарды.

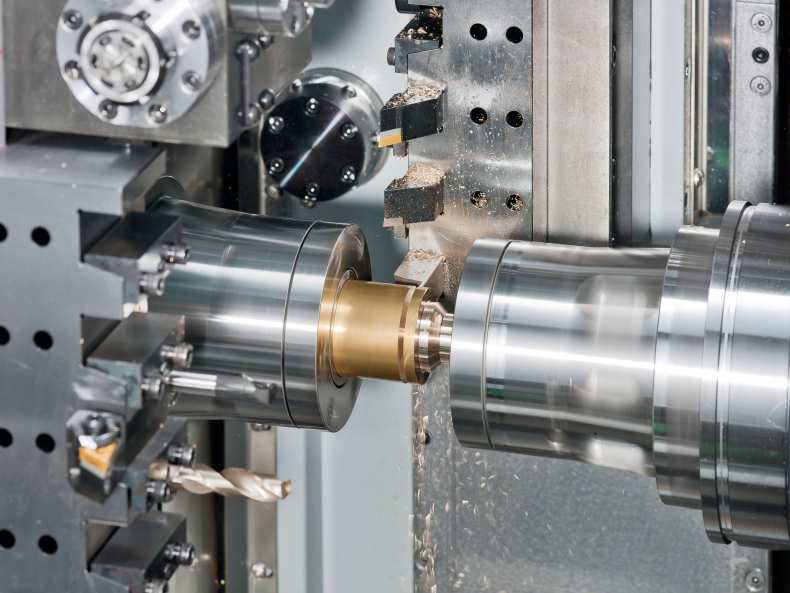

Металлические поделки
Токарные станки для металлообработки обычно не связывают с поделками, ведь с их помощью масса предприятий и мастеров-одиночек работает над изготовлением гаек и болтов, втулок и муфт, колец и валов различного назначения, максимум, что может представить себе человек, не владеющий информацией — это расточка каких-то деталей во время ремонта и схожие действия.
Тем не менее, круг выполняемых задач не ограничивается только работой. Металлические поделки может изготовить как опытный работник, так и начинающий практикант, чаще всего это фигурки либо отдельные декоративные элементы: шары и брелоки, кубики и целые модельки (например, автомобилей).
В заключение хочется отметить следующее: мир токарных станков, при всей его величине и многообразии, доступен каждому, кто захочет попробовать себя на этой стезе. Тем более, сейчас, с активным распространение устройств с ЧПУ, маленький токарный станок можно установить даже у себя дома, а после прохождения курсов по его использованию со временем и растущим опытом можно стать одним из тех, кто может превратить кусок материала в настоящий шедевр, будь он предназначен для работы или досуга.
Токарная техника
В зависимости от намерения или производимого продукта, необходимо выбрать технику токарной обработки. Самая распространенная и простая форма — токарная обработка шпинделя, в основе которой лежит цилиндрическая форма.
Прочно закрепленный материал плавно вращается вокруг своей оси, а специальные ножи или планки формируют древесину. Таким способом вы делаете ножки для стульев и столов, отдельные перегородки для перил или заборов.
Продольное или поперечное точение найдет применение при производстве декоративных элементов или мисок, контейнеров и игрушек. Здесь можно интересно совместить механическую обработку материала снаружи с доработкой полости внутри дерева.
Другие типы токарной обработки включают, например, кольцевую, многоосную или сегментную токарную обработку. Однако для нормальной обработки дерева достаточно знания классических техник и их сочетаний.

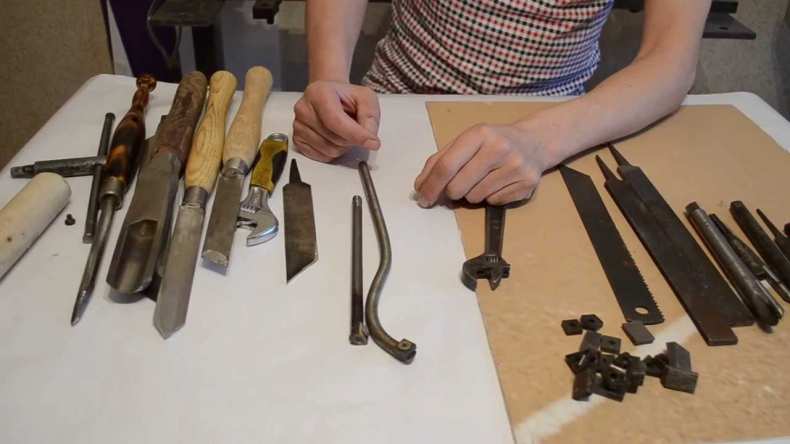

- При работе обращайте внимание на качественное оборудование. На ножах экономить однозначно не стоит.
- Качественная, хорошо заточенная сталь гарантирует простоту использования.
- Материал под лезвием будет плавно меняться, не будет неровностей или нежелательного истирания краев.
- Выбирайте ножи, токарные станки, стамески только от качественных производителей с возможностью многократной шлифовки.
Качественные ножи — это вложение, но оно скоро вернется к вам. Это сэкономит ваше время, сложный ремонт готовой продукции и испорченного материала.
Декор, сувениры, реклама, ювелирные изделия и др
Возможность обработки совершенно различных материалов несколькими стратегиями — 3D фрезерованием, раскроем и гравировкой — позволяют использовать фрезерные чпу в совершенно различных областях и получать бесконечное многообразие предметов.
Возможности чпу станка при изготовлении рекламной продукции и предметов декора
Использование фрезерного станка позволяет изготавливать самую разнообразную продукцию: топперы и слова для оформления торжеств, фоторамки, шкатулки, таблички и вывески из различных материалов включая пластики, дерево, металлы и искусственный камень. Гравируя двухслойные пластики самых различных цветов вы сможете делать вывески, бейджики, номерки, шильдики.
Мастерская Дарьи Швед https://.com/id232777509 (г. Краснодар), алюминиевый станок Моделист90120al
1/8
Никита Т., (г. Пермь), алюминиевый станок Моделист60120
1/8
(г. Екатеринбург, ул. Белинского д. 34, оф. 321, тел. 89122455596, 89028733571) занимается изготовлением изделий для рекламной деятельности, декорирования помещений и мебели из искусственного камня, алюминиевый станок CNC-6090al
1/6
Компания FROSTBERG (г. Дмитров, https://.com/frostberg_decor), алюминиевый станок CNC-6090al
1/4
Использование чпу станка для изготовления ювелирной продукции
Коллекция работ по изготовлению ювелирных изделий, бижутерии и сувениров вынесена на отдельную страницу
Вот пример использования чпу станка для изготовления украшений. Алексей Ювелиров (г. Геленджик, https://.com/gelengrav), станок cnc2535al2
1/7
Фрезеровка модельного воска в 5ти осях на 5ти координатном станке с ЧПУ
Фрезеровка кольца из модельного воска с использованием специализированного поворотного устройства , которое совместно со специальным програмным плагином, позволяет довольльно легко реализовать иготовление моделей колец сложной формы, требующих обработки как с торца так и с боков кольца, пример такого кольца на фото
видео изготовления этого кольца на станке с ЧПУ
Использование чпу станка в мебельном производстве.
Коллекция работ от наших пользователей по изготовлению мебельного декора, фрезеровке мебельного полотна и др. вынесена на отдельную страницу
Фрезерные станки могут быть использованы для обработки самых разнообразных пород дерева. На станках возможно создавать вывески и указатели из дерева, прототипы, уникальные изделия, игрушки, прессформы для литья мебельной фурнитуры и многое другое.
(г. Гороховец, gorfurnitura.ru) занимается изготовлением мебельного декора, алюминиевый станок CNC-6090al. В слайд шоу использованы фото декора, изготовленного с помощью прессформ, сделанных на CNC-6090al
1/8
Андрей Е. (г. Ростов — на — Дону), на алюминиевом станке CNC-3040al2 изготовил ящики для своей мастерской
Сувенирная продукция.
Станок с ЧПУ позволяет изготавливать сувениры, наградные дипломы, дарственные надписи, наносить гравировку на самые разнообразные изделия из пластика, стекла и цветного металла, включая кубки, медали, жетоны, подвески, бутылки, и многое многое другое.
Дмитрий У. (г. Новосибирск), фанерный станок Моделист3040
1/9
Андрей Е. (г. Ростов — на — Дону), алюминиевый станок CNC-3040al2. Изготовление форм для создания подарочных плиток шоколада
1/2
Виталий Ф. (г. Орел), фанерный станок Моделист3030. Форма для изготовления печенья
Сергей К. (г. Гагарин), фанерный станок Моделист4060. Герб, упаковка для бутылки и ночник Эйфелева башня
1/3
Алексей П. (г. Москва), фанерный станок Моделист3030
1/2
Сергей (г. Краснодар), фанерный станок Моделист4090. Изготовление макетов для строительных компаний из ПВХ
Владислав Г. (г. Краснодар), алюминиевый станок CNC-3040al2. Фрезеровка деталей RC моделей для драг райсинга
1/4
Использование чпу для производства оборудования. Приспособления, печатные платы, клише.
Используя гравировально-фрезерные станки вы сможете изготавливать приборные корпуса, панели, гравировать надписи, указатели, серийные номера на самых различных деталях, от табличек на оборудовании и приборных панелях, до конечных изделий.
Андрей К. (г. Приморско — Ахтарск), алюминиевый станок CNC-3040al2. Занимается изготовлением приспособлений для видеооператоров и видео камер из сплавов дюрали. На фото POOLiRiG — плечевой упор для различных видео камер.
Константин К. (г. Краснодар), алюминиевый станок CNC-2020al. Изготовление печатных плат
Альфа, ООО (г. Симферополь), алюминиевый станок CNC-2535al. Клише из магния
Коллекция работ по изготовлению прессформ, клише, пломбираторов вынесена на отдельную страничку.

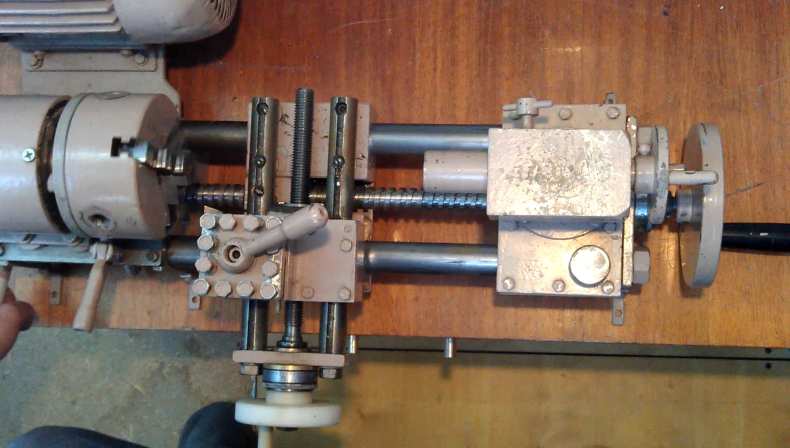

Строение токарного станка
Универсальный центровой токарный станок является самым распространенным токарным станком. Название токарного станка происходит от двух точек, между которыми по центру зажимается заготовка.
Конструктивные элементы токарного станка можно разделить на 5 основных групп:
- Станина в виде массивного литого основания;
- Передняя и задняя бабки;
- Устройство подачи;
- Продольный или поперечный саппорт;
- Набор сменных шестерней;
- Коробка передач.
Некоторые токарные станки дополнительно оснащаются фартуком для приведения в движение механизмов.
Станина токарного станка
Это основная часть токарного станка, она имеет форму балки и изготовлена, как правило, из серого чугуна. Станина должна быть достаточно жесткой и прочной, чтобы выдерживать вес других частей токарного станка, не гнуться и выдерживать силы, возникающие при токарной обработке.
- Станина токарного станка обычно устанавливается на двух корпусных ножках.
- Левая ножка в основном скрывает двигатель и коробку передач, правая служит ящиком для инструментов.
- Вверху станины есть направляющая для опоры и задней бабки.
- Устройство подачи скользит по внешним направляющим поверхностям, а задняя бабка — по внутренним направляющим поверхностям.
Из-за возможных повреждений на нее не ставят инструменты, полуфабрикаты, для этого предусмотрены отсеки для хранения.
Передняя бабка токарного станка
Это полый вал, установленный в подшипниках, конструктивно выбранных для предотвращения изгиба шпинделя и поддержания давления, создаваемого во время обработки.
- Передний и задний коренные подшипники (скользящие) воспринимают давление перпендикулярно оси шпинделя.
- Эти давления также называются радиальными давлениями.
- Давление в направлении оси шпинделя (осевое давление) воспринимается подшипником качения.
- Шпиндель и бабка не должны вибрировать во время работы.
Большинство токарных станков имеют переднюю бабку коробчатой формы (в исключительных случаях они имеют цилиндрическую форму).
Правый конец шпинделя выступает из передней бабки и имеет на внешнем конце резьбу, к которой прикручен зажим для зажима заготовки. Основная часть бабки — шпиндель.
Шпиндель
Шпиндель приводится в движение двигателем, который, как уже упоминалось, установлен в левой стойке токарного станка. На валу двигателя имеется ведущий шкив с канавками для приводных ремней, передающих движение на ведомый шкив и на редуктор.
- Коробка передач имеет несколько передач, и перемещение скользящих шестерен изменяет передачи и, следовательно, скорость ведущего шкива.
- Движение от ведущего шкива передается широким плоским ремнем на шкив в передней бабке.
- Шкив закреплен на корпусе, установленном на двух шарикоподшипниках.
Шпиндель свободно проходит через корпус и может быть соединен с ним с помощью муфты или шаблона шестерни.
Устройство подачи
Во время токарной обработки нож перемещается вручную или механически, в радиальном и осевом направлении относительно заготовки. Подающее устройство приводится в движение валом и сменными шестернями. Движение передается на шестерни в редукторе подачи.
Переключение передач изменяет скорость подачи ножа при повороте.
- В подающем механизме шестерни разделены на три группы I, II, III. В части I шестерни переключаются путем перемещения скользящих шестерен с помощью маховика.
- В части II представлена шестерня Нортона, которая приводится в движение промежуточным валом, на котором закреплена широкая шестерня, с которой шестерня постоянно находится в зацеплении, установленная на поворотном рычаге.
Токарная обработка дерева — занятие красивое и творческое. Это требует определенного мастерства, но с качественным оборудованием и мощным токарным станком можно относительно быстро освоить базовые приемы.
Кроме того, широкое применение находит обработанная древесина. Вы можете оборудовать или дополнить его обычным мебельным производством, он также послужит практичным аксессуаром в интерьере и экстерьере.
Делаем Штурвал, как предмет интерьера с секретом, часть 1
- Главная
- Мастер-Классы из “Направление мастер-классов” по тегу: токарное дело
Новый проект на Rubankov ТВ от московской Столярной Школы Rubankov. Дядя Ваня — руководитель мастерской затеял интересный дизайнерский проект для интерьера с настоящим штурвалом, подробности смотрите сами) В видео мы будем много строгать, пилить, клеить точить на токарных станках и многое другое. Приятного просмотра и до встречи на курсах наших ремесленных школ.
Делаем Штурвал, как предмет интерьера с секретом, часть 1
7:53 Кисть для клея — https://goo.gl/yRqPg6 10:35 Сверла японские — https://goo.gl/yr7JR2 13:21 Токарная школа rubankov — https://goo.gl/iShd6R 19:50 Лобзиковый станок hegner https://goo.gl/5mwLWx 20:50 Самоцентрирующиеся сверла https://goo.gl/J4ohWr

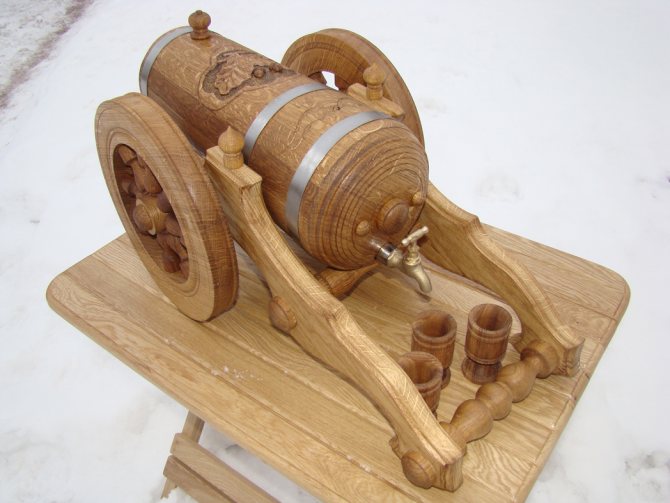

Фото токарных работ по дереву
О заготовках
Заготовок должно быть достаточное количество, по началу в два раза больше. Брак новичков – 4 из 10 . После двух подряд испорченных заготовок необходим перерыв на несколько минут
Заготовки с сучками лучше сразу исключать из обработки. Перед важной, срочной работой (при изготовлении самой простой детали) настоятельно рекомендую не перетачивать инструмент, т.к. шанс испортить заготовку значительно возрастает и может достигать 80%. По возможности не пользоваться чужими заготовками и склейками, инструментами. Торцевать заготовку при наличии торцевых трещин размером 5-15 см. Контролировать сушку отмечать продольные трещины
У некоторых пород (дуб, груша) трещины при сушки сходятся. Для первых опытов точения используйте липу, для скабления бук.
Виды резьбы
Существует множество техник обработки древесины, при помощи которых умельцы творят из него настоящие произведения искусства.
Как таковой строгой классификации до сих пор не создано, но условно все техники можно разделить на несколько видов.
Плосковыемчатая резьба: в качестве фона выступает плоская деревянная поверхность. Узор же формируется при помощи выемок различной формы.
Плосковыемчатая резьба бывает:
- Геометрическая имеет узор в виде причудливого сочетания различных геометрических фигур.
- Контурная формирует узор в виде жёстко прорисованного контура, словно вдавленного в поверхность.
Плоскорельефная резьба выделяет выпуклый узор на углубленном при помощи инструмента фоне.
Плоскорельефная резьба бывает:
- Заоваленная – узор на ней располагается по форме овала, часто заполняя всё пространство полотна мелкими выемками.
- С выбранным фоном – крупный орнамент выступает на фоне выскобленного инструментом пространства.
Рельефная резьба: объёмные картины, практически лишённые плоского фона.
Рельефная резьба бывает:
- Барельефная имеет выступающие фигуры средней высоты (около половины от их объёма).
- Горельефная – фон сильно заглублен, фигуры очень объёмные и сильно выступают.
- «Татьянка» — выпуклый узор заполняет всё пространство изделия, элементы сливаются, переходя друг в друга (обычно тематика ботаническая).
Прорезная резьба может иметь вид плоскорельефной или рельефной. Узор выполняется за счёт полного удаления фрагментов древесины и оставления сквозных пустот между элементами рисунка.
Прорезная резьба бывает:
- Ажурная: имеет выступающие части, сочетающиеся с прорезанными отверстиями, широко распространена для украшения мебельных гарнитуров в стиле барокко и рококо.
- Накладная: составлена из фигур, прорезанных насквозь и с выступающими элементами, обработанных только с лицевой стороны.
Скульптурная резьба – изображённые объекты отделены от фона и представляют собой полноценную скульптуру.
Домовая резьба – создание элементов, служащих для декора деревянных строений.

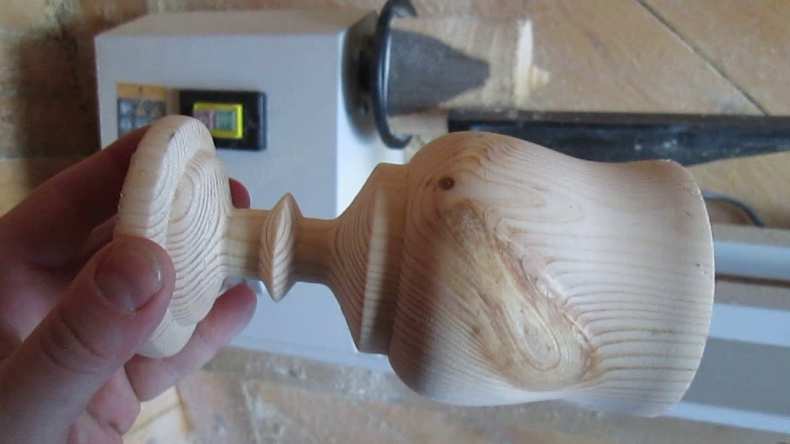

Ваза
Как можно сделать вазу на токарном станке? Для ее изготовления может понадобиться определенный инструмент. Кроме токарного станка необходимо взять резцы, рубанок, ножовка, линейка, циркуль, топор и пила, шлифовальные шкурки и стамеска.
Процесс точения вазочки предельно прост. Правда, необходимо отметить, что вазы бывают сложные по конфигурации и простые. Рассмотрим, как можно выточить несложный вариант.
- Сначала пилою вырезается чурбачок, длиною в 10-20 см.
- Его надо обязательно подработать рубанком, как с торцов, так и вдоль длины.
- Устанавливается заготовка в патрон станка.
- Станок включается и проверяется на предмет биения детали.
- Если оно присутствует, необходимо провести выравнивание.
- Производится снятие верхнего слоя древесины на глубину 1 см.
- Снимается фаска под углом 45° с внешнего торца.
- В заднюю бабку вставляется сверло.
- Высверливается отверстие глубиною меньше длины заготовки на 3-5 см. То есть, определяется дно вазы.
- Теперь с помощью резка, который называется косячок, вырезается полость изделия.
Так как вазочка может иметь разную форму: прямую, овальную и так далее, то соответственно и расточка верхней поверхности выдерживается точной формы. После чего производится шлифовка изделия снаружи и изнутри. Для чего используется наждачная бумага. Деревянное изделие снимается со станка, днище дорабатывается вручную с использованием рубанка и наждачки. После чего сувенир покрывается лаком.
