О ручной сеялке: точного высева мелких семян, как сделать своими руками

Описание

Состоит самая простая однорядная ручная сеялка точного высева из следующих частей:

Воронкообразного бункера для семян вместимостью до 1 литра (1-1,5 кг);
2-х опорных приводных металлических колес с грунтозацепами, с выступами высотой 1-3 см;
Высевающей втулки (барабана) с отверстиями диаметром 3-5 мм, расположенной на одном валу с приводными колесами;
Сошника клинообразной формы;
Крепления для черенка в виде трубки, прикручиваемой в передней части семенного бункера.

Кроме такой простой конструкции, встречается так же и другая, более свершенная и надежная. Однорядная модель такой сеялки состоит из:

Прямоугольной рамы;
Семенного бункера объемом до 2 литров с плотно закрывающейся крышкой;
Высевающего аппарата – втулки, установленной на валу со звездочкой для цепной передачи. При этом величины отверстий на втулке колеблются от 3-4 до 16-18 мм;
Сошника с установленным позади него загортачом для засыпания бороздки с уложенными в нее семенами;
Переднего приводного колеса;
Приводной цепи, установленной на звездочках переднего колеса и высевающего аппарата;
Широкого заднего прикатывающего колеса со скобой для очистки его от грязи и налипшей влажной почвы;
Маркера для регулировки ширины междурядья;
Раздвоенной рукояти с регулировкой длины.

Такими сеялками производят посев таких овощных культур, как:

Баклажан;
Горох;
Лук;
Морковь;
Огурец;
Перец;
Петрушка;
Редис;
Свекла;
Томаты;
Фасоль.

Также с помощью таких сеялок можно высевать рядками травы-медоносы: люцерну, донник.

Ручная сеялка

Важно! Для посева нестандартных семян многие практичные огородники покупают втулки без каких-либо выемок и делают в них отверстия соответствующего диаметра самостоятельно.

Среди описанных выше типов ручных сеялок первые используются для посева небольших грядок мелкосеменных культур в теплицах и парниках, в то время как более производительные вторые применяются для высева крупносеменных овощных культур в открытом грунте.

Колёсные ручные и самоходные

1-Самоходная сеялка 2-Колесная ручная сеялка
В данном случае, лучше сразу начать с недостатков – качество работы этих устройств зависит от рельефа участка, они хорошо работают только на ровной, заранее подготовленной поверхности. Кроме того, стоимость колёсной техники значительно больше, чем у её ручных аналогов.

Мнение эксперта

Куликов Владимир Сергеевич

Тем не менее, если планируется засевать обширную площадь, без такого оборудования не обойтись, т.к. объём бункера колёсных сеялок может доходить до 40 литров, а ширина обработки до 3 метров.

Дорогие модели отличаются следующими преимуществами:

Возможность точной регулировки дозатора, под любую величину семян.

Посев семян на определённую глубину, что обеспечивает их всхожесть и экономит семенной материал.

Наличие приспособления для выравнивания почвы после посева, семена не только распределяются в грунте, но и закапываются в него.

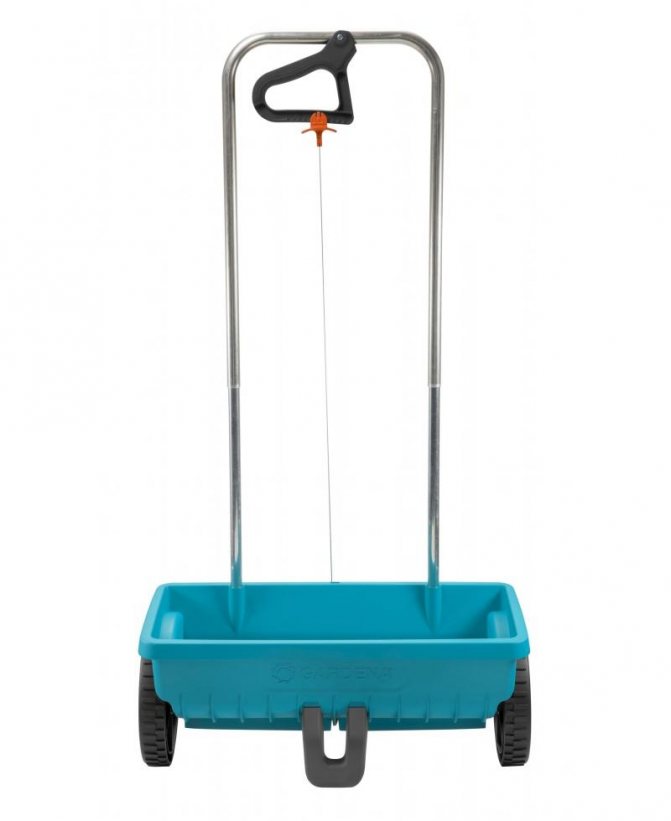

Gardena L

Недорогая ручная колёсная сеялка с объёмом бункера 12,5 литров и шириной обработки 45 сантиметров. За одну загрузку засеет газон площадью 400 кв. метров. Может использоваться для внесения любых сыпучих материалов: удобрений, извести, песка соли. Регулировочный рычаг удобно расположен и не затрудняет управление.

Цена – 3 000 рублей.

Wolf-Garten WE

Ещё одна модель из Германии, высокая стоимость которой компенсируется соответствующим качеством и точностью. Снабжена бункером объёмом 20 литров и имеет ширину прохода 43 сантиметра. Помимо посева семян, может применяться для дозированного разброса любых сыпучих материалов и химикатов. Неизрасходованное сырьё может храниться непосредственно в бункере, а специально разработанные колёса исключают повреждения почвы и травяного покрова.

Цена – 7 500 рублей.

Bellon SSM50

Универсальная модель, предназначенная для бытового и для коммерческого применения. Предусмотрена возможность многоцелевого круглогодичного применения: для сева семян, внесения удобрений, препаратов и реагентов. Объём бака 50 литров, ширина полосы обработки 60 сантиметров.

Цена – 70 000 рублей.

Для посева газонной травы использовал двухколёсную сеялку Gardena L. Полученный результат порадовал меня и заставил завидовать соседей – теперь нет отбоя от желающих одолжить эту чудо-технику.
Пётр Савельев 15 июля 2018

Принцип работы

Сеялка

Работает сеялка механическая точного высева наиболее простого типа следующим образом:

На приводной вал устанавливается высевающая втулка с отверстиями под определенную культуру
В бункер засыпаются семена;
При помощи маркера (для сеялок второго типа, описанного выше) устанавливается ширина междурядий
Сеялка устанавливается в начале первого ряда засеваемого участка;
Плавным и без рывков движением сеялка приводится в движение;
Процесс высева семян скрытый от человеческого глаза происходит следующим образом: каждое семечко плотно ложится в отверстие во втулке, затем при ее вращении падает в сделанную загортачом бороздку, засыпается.
При наличии сзади сеялки прикатывающего колеса, установленного ровно по центру высеваемого ряда, почва над семенами тщательно уплотняется. Это улучшает контакт семенного материала с почвой, ускоряет его прорастание, поглощение ростком и его корневой системой питательных веществ и влаги
При работе с таким агрегатом сеятель должен периодически проверять количества семян в бункере, при необходимости заполняя его новыми.
После завершения сева оставшиеся семена высыпают из бункера, снимают и чистят высевающую втулку, сошник, загортач, опорные колеса. Приводная цепь и звездочки периодически смазывают специальной смазкой

Важно! При работе сеялки необходимо проверять сошник, который может забить трава или влажная почва. Если такую операцию не производить, могут появиться пропуски – незасеянные места, которые можно будет обнаружить только при появлении всходов.

При работе сеялки необходимо проверять сошник

Домашнюю сеялку сделали сами.

Наша самодельная ручная сеялка радует нас очередной год, хоть и технически изменяется нами в лучшую сторону. Удобна в пользовании и легка в управлении, а одной заправки семенного бункера семенами кукурузы хватает почти на 60 соток.

Крышку семенного бункера сеялки сделали из решета для сельхозмашин-зерноочистителей(типа ОВС, Petcus), через которую хорошо виден объём оставшихся семян в бункере.

Испытания высевного аппарата проводили до тех пор, пока не определили оптимальный вариант расположения ограничительных лепестков и пока не подобрали материал для их изготовления.

Ограничительные лепестки в высевном аппарате сеялки служат для предотвращения самопроизвольного осыпания семян в семяпровод и ограничения их количества при дозировании семенной втулкой, то есть пропускать те семена, которые находятся в лунке семенной втулки-дозатора сеялки.

Один, передний ограничитель вырезан из толстой упругой резины и упирается одной стороной на металлический ограничитель. Работает по принципу дроссельного клапана: сметает все семена с втулки кроме тех, что в лунках и предотвращает осыпание семян с бункера.

Задний лепесток намного шире переднего и он не даёт семенам осыпаться с бункера через семенные лунки в момент появления их в окне дозатора, то есть когда семенная втулка в рабочем режиме подводит семенную лунку к окну дозатора.

Между корпусом высевного аппарата и семенной втулкой-дозатором имеется пространство, в которое может попасть некалиброванное или мелкое семя, песок и другие частички. В таком случае работа высевного аппарата будет затруднена из-за увеличения трения между втулкой и стенками корпуса высевного аппарата во время пользования сеялкой. Увеличивается износ деталей, появляется абразивная коррозия вращающегося механизма. Что сделали мы?

Боковые стороны корпуса высевного аппарата изнутри обклеили кусочками старого велюра на клее ПВА. Велюр заполняет пространство между семенной втулкой и стенками аппарата, текстолитовая втулка легко скользит по ворсу велюра и может легко вращаться от руки при полной загрузке семенного бункера.

Высевной аппарат сеялки имеет открывающийся лючок, который подвешен на шарнире, изготовленным из отрезка старого сварочного электрода, приваренным к верхней части лючка. Фиксируется лючок в закрытом состоянии прижимной гайкой, накручивающейся на шпильку, приваренную к нижней части корпуса аппарата.

Характеристики

Сеялка для моркови

Сеялка точного высева ручная имеет следующие характеристики:

Количество высевающих аппаратов (рядов) – у современных моделей оно колеблется от 1 до 5-7;
Тип высевающего аппарата – втулочный или щеточный;

Важно! Щеточный высевающий аппарат состоит из барабана со щетками и калибровочного диска, установленного снаружи бункера. Принцип его работы следующий: при вращении барабана со щетками семена заполняют пространство между ними и выталкиваются в определенное отверстие в калибровочном диске, установленное напротив выходного окошка высевающего аппарата.

Вид загортача – на большинство ручных высевающих аппаратов установлены пластинчатые загортачи;
Вид сошника – клиновидный (наральниковый);
Ширина захвата – в многорядных (2-х и более рядовых сеялок) данная характеристика в среднем составляет 7-8 см. В однорядных агрегатах ширина междурядья регулируется при помощи изменения длины маркера и может составлять до 50-60 см;
Глубина высева семян – от 1 до 5 см;
Вместительность (объем) семенного бункера – семенной бункер различных агрегатов может вмещать от 0,4-0,5 до 2 л семенного материала;
Тип передачи вращения от приводного колеса (колес) к высевающему аппарату – прямой (высевающие аппараты расположены на одной оси с приводным колесами) или цепной (высевающий аппарат связан с приводным колесом посредством двух звездочек и цепи);
Рекомендуемая скорость движения сеялки – 3-4 км/ч;
Производительность – от 2-3 до 10-12 соток/ч.

Важно! При наборе в поиске данного агрегата сервис часто в поисковой подсказке выдает такой вариант, как «секисвални сеялка». Переход по данной подсказке пользы никакой пользователю не принесет, так как относится к сфере знакомств, эротических видео,- и фотоматериалов для взрослых.

Сеялка точного высева ручная

Регулировка

В ручных сеялках для семян перед посевом происходит настройка:

Нормы высева;
Глубины заделки семян;
Ширины междурядий.

Сеялка для газона

Данные настройки очень важны для качественного посева.

Норма высева

Точность нормы высева на различных видах высевающих аппаратов регулируется по-своему:

Во втулочных высевающих аппаратах норма высева регулируется подбором втулки с соответствующими отверстиями и шагом между ними;

Важно! Для того чтобы сделать втулку с нестандартными отверстиями и шагом, можно купить заготовку и, по заданным параметрам разметив ее, сделать выемки (отверстия под семена) необходимого диаметра.

В щеточных высевающих аппаратах норма высева семян регулируется при помощи калибровочного диска с отверстиями. Норма высева регулируется установкой напротив выходного окошка высевающего аппарата соответствующего отверстия на калибровочном диске.

Глубина заделки

Глубина заделки семян настраивается в сеялках с цепным приводом высевающего аппарата. Процесс регулировки происходит следующим образом:

Сеялка устанавливается на ровную площадку;
Под заднее прикатывающее колесо подкладывают дощечку толщиной, равной планируемой глубине посева;
При помощи регулировочных болтов сошник опускают вплоть до касания пола. При этом коснуться пола должен не кончик сошника, а вся его нижняя плоскость.

Ширина междурядий

Ширина междурядий регулируется при помощи изменения расстояния между высевающими аппаратами или удлинением маркера. Последний вариант более удобен и позволяет делать большие междурядья при высеве, например, такой культуры, как кукуруза.

Самодельная навесная сеялка.

Есть идея сделать навесную сеялку для Т 40. Я думаю можно взять за основу “Сеялку зернотуковую для рядового посева СЗ-3,6А” (на картинке), отрезать от неё ровно половину оставить только один бункер и установить колёса поменьше, от жигулей например, и сделать это всё навесным, чтобы можно было засеивать трудные участки. Может у кого уже есть что то подобное или есть идеи – делитесь, выкладывайте фото!

Где-то есть тема с фотографиями. пройдитесь по форуму.

Я сам собираюсь сделать такую, но для ХТЗ-3510 (Т-25) Сосед привез себе разрезанные две секции от СЗП-3,6. Ну я попросил у него одну так как он хочет кормушку сделать из них. Ну пока срезали туковысевающий аппарат, так как сгнила все. Теперь думаем вырезать половина бункера для туков, так как и он тоже сгнил. Ну мне минеральные удобрения не нужны, я для семян и то для травы с покровом. Вот для привода думаю использовать велосипедные звездочки, думаю выдержат, мне передаточное число нужно уменьшать. Колесо от мотоцикла Урал в плане. Не знаю как получится, но делать надо, так же для сошников можно будет использовть простые трубки приваривать спереди анкер и будет думаю идти, а трубку под углом срезать. И сеялку высоко не задирать, чем легче тем лучше. До весны думаю сотворить, может сюда фотки и выкладывать буду. Но пока работы еще не мало над ней и раздумывать и метал искать не так много остается его.

Где-то есть тема с фотографиями. пройдитесь по форуму.

Вот найти бы, видел только кто-то срезал половину, делал ее прицепной и все, он аналогичен СЗ-3,6, просто укорочен, а надо навесной. Но поищу постораюсь.

Я сделал себе навесную сеялку на Т-40 с СЗ-3,6 .Приводные колеса жигулевские, ширина захвата 2,5 м. Работает отлично.

Можно поподробнее про приводные колеса.А то я тоже сделал навесную.Оставил 14 дисков,захват вышел 2м10см.Колеса оставил родные,они там еще старого образца без шин.В результате захват маленький,а вес огромный.МТЗ82 работает с полным комплектом передних противовесов.Иначе даже на небольших склонах передние колеса в воздухе.

Выложи пожалуйста фото точек крепления сеялки к трактору (побольше если можно), привод на высевающий механизм, ну и общего вида!

Зделаю фотки через недельку скину.

А что за сошники? колесо вращающее высевающий механизм не пробуксовывает?

Сошники от сеялки СЗТ-3.6 травяные. Если поставить дисковые при подеме трактор станет на свечку. Приводное колесо не пробуксовывает , вращается легко от руки.

так а как рассчитывал обороты высевающего аппарата, колесо же уменьшилось, а обороты соответственно увеличились? какие звёздочки менял и по сколько зубов?

На приводном колесе-10 зубов на пирводе катушок 16 зубов и блоки звездочек подбираем норму высева ,приводное колесо делает 1 -оборот, катушка-0,5 оборота. Звездочки стоят от сеялки СЗ-3,6

сделал сеялку для посадки арбузов под плёнку.укрываю руками.может у кого есть предложение укрывать трактором.

Были и фото и видио, точно не помню, по моему в теми про китайскую технику

Вот сделал, сезон поработала. Но требуется что то переделать.

А что хотите переделать? И фото сзади, если можно поближе.

Мы ее выполнили по простой системе, как бы сказать сеялка сбрасывает семена на землю, а вместо сошников загортачи сделали их из рессор телеги 2ПТС-4, вот именно этот момент и переделывать будем, так как мы сделали расстояние уже не помню точно вроде по 20 см, и расстояние между передними и задними тоже не велико, так думаем разделить все эти загартачи не на 2 а на 3 ряда и по дальше чтобы было, так как на поле остается мелкий сор от прошлогодней стерни, хоть и вспашка, так корней много, особенно после люцерны, и забивается межу ними. Первоначальный вид сеялки был иначе, и был сделан из сошников трубчатых, но часто забивалось что то и первые испытания не привели никакому результату толковому, а сеять травы лучше разбрасывая равномерно поверх пройти по нему заваливая, а так же был каток в заде на первоначальном виде, но загортачи сделали так уже на него не было место. Каток сделали для Синтая навесным, стало удобно. Сейчас сеялка в снегу, может весной покажу и расскажу что да как..

Сеялка ручная своими руками

Изготовить самодельную сеялку точного высева своими руками можно по следующей технологии:

Из жести делается семенной бункер необходимого объема с крышкой;
В нижней части бункера делают отверстие под вал высевающего аппарата;
Снаружи бункера с двух сторон привариваются два подшипника. Приваривают их таким образом, чтобы центр их внутреннего диаметра совпадал с центром отверстия для вала высевающего аппарата.
К металлической оси длиной на 4-5 см больше, чем высевающая катушка, приваривается звездочка. С другой стороны вала делается отверстие под стопор – шплинт.
К нижней части бункера крепится семяпроводный короб с сошником от старой пневматической сеялки;
Из уголка или пластин варится прямоугольная рама с двумя поперечинами. Короткие торцевые стороны при этом не привариваются.
К раме приваривается удобная двурогая ручка с регулировкой длины;
В передней части рамы монтируется колесо от велосипеда – раскладушки с звездочкой;
В задней части рамы крепится широкое металлическое колесо;
Бункер с семяпроводным коробом и сошником приваривается к поперечинам рамы;
Из круглого сечения заготовок эбонита или плотного пластика изготавливаются высевающие втулки с отверстиями под различные культуры. По центру полученной втулки сверлится отверстие такого же диаметра, что и ведомый вал со звездочкой.
Втулка вставляется в горловину бункера, через нее пропускается вал со звездочкой, который стопориться шплинтом снаружи;
На звездочки вала высевающего аппарата и приводного колеса одевается цепь;
Перед началом работ цепь и звездочки смазываются специальной смазкой.

Важно! Сделать вместительную и удобную сеялку можно из отдельной секции старой кукурузной или овощной сеялки. Для этого необходимо сделать в задней части ручку и установить в передней части секции колесо со звездочкой и связать цепью с валом высевающего устройства. Из-за своего большого веса такая сеялка не удобна для девушки, физически слабого подростка, старика. При этом ее надежность и долговечность будут в разы выше, чем у других самодельных аналогов.

Ручная сеялка для овощных культур и мелких семян (травы и газонных смесей) – удобное приспособление, которое значительно облегчит посевную компанию как на небольшом участке или в теплице, так и на участках средних размеров, где нет подъездов для тракторов. Пользоваться такой сеялкой может любой из домашних – даже подросток. В ней нет опасных движущихся частей, ее настройка проста и не требует много времени. Выгодна такая техника в экономическом плане – каждый выращенный с ее использованием овощ будет иметь меньшие трудозатраты и себестоимость, по сравнению с ручным посевом.

0 0 голоса

Рейтинг статьи

Разновидности сеялок и их устройство

Виды техники различаются размерами, конструкцией и способами сева. Если для крупных хозяйств подходят большие сеялки, то в огороде достаточно навесного устройства для мотоблока.

Прицепные/навесные

По способу крепления к технике разделяют прицепные и навесные сеялки. Для работы первых требуются менее производительные машины. Например, трактор с мощностью 45–60 л. с. либо посевные устройства Kinze 3000, MT-8, YP-1630F, у которых мощность составляет 80 л. с. Они агрегатируются с восьмирядной сеялкой фирмы YP-825 на 130 л. с.

Навесные устройства используют для работы с производительными машинами не ниже второго класса и тракторами с высокими мощностями (250–320 л. с. и 200–220 л. с.).

Механические/пневматические

Сев кукурузы происходит пунктирным способом. При этом сеялки имеют пневматический механизм или механический.
Механические сеялки постепенно устаревают и уходят в небытие, во многих странах их уже сняли с производства. Чтобы сменить виды семян, приходится полностью демонтировать рабочую панель и по-новому настраивать, корректировать междурядья. Времени на такую процедуру попросту не хватает.

У пневматических сеялок для кукурузы более усовершенствованная конструкция, в которую входят:

удалитель комков;
засыпатель борозды;
уплотняющее колесико;
клиновый наральник;
полозовидный сошник.

Ее производительность труда намного выше при минимальных временных затратах. Вместе с семенами вносят удобрения. Среди существенных недостатков выделяются:

высокая цена сеялки;
недостаточно эффективная работа на проблемной почве;
невозможность использования в полях, где много корней в земле.

Ручная/для мотоблока/для спецтехники

Ручные устройства —одни из самых популярных для сева кукурузы на небольших территориях. Используются в средних и малых хозяйствах. Отличаются высокой продуктивностью: за одни сутки засевают 0,5 га при условии, что земля подготовлена. Работают за счет высевного диска или тарелки на дне семенного бачка.

Сеялки для мотоблока позволяют делать высев равномерными шагами в каждом из рядов. Для их использования заранее делают лунки на выбранном расстоянии. Применяют устройства только на рыхлых и мягких почвах. Не используют на глинистой и тяжелой земле. У простой конструкции слишком большие вес и габариты.

Сеялки для спецтехники отличаются многофункциональностью. С их помощью высевают сразу несколько видов кукурузы, одновременно захватывая максимальное количество рядов, распределяют семена по отмеченным лункам, удобряют и засыпают землей. У такой техники большие габариты и вес, ее используют только на тракторах и других машинах с мощностью от 45 до 320 л. с.
