Мини пилорама своими руками

Для бытовых целей гораздо выгоднее изготовить небольшую пилораму своими руками.

Плюсы самостоятельного изготовления:

• низкие материальные затраты
• создание конструкции, полностью отвечающей вашим требованиям, особенностям эксплуатации
• компоненты, которые понадобятся для такого устройства можно найти в любом специализированном магазине.

Конечно, создать аппарат на уровне заводских устройств, к примеру, Мурка, Кострома, или Логосоль, в домашних условиях не получится. А вот простую как мобильную, так и стационарную, пилораму под силу создать любому мастеру.

При создании мини пилорамы обязательно учтите такие моменты:

• нужно определиться с производительностью вашего устройства. К сожалению, самодельные устройства имеют низкую производительность. Для того, чтобы вычислить производительность нужно определить объем древесины, который вам нужно обработать
• размеры заготовок, подлежащих обработке
• транспортировка. Мобильная пилорама более удобна, потому что ее легко перенести для использования на разных участках домовладения
• элемент питания. Заводские станки нуждаются в питании от трехфазной сети на 380 В. Однако для самодельного инструмента хватит и 220 В. Для пилорамы стоит выделить отдельный автомат на 220 В. Таким образом, не будет проблем с прочими розетками на 220. От использования удлинителей лучше отказаться
• тип создаваемой компактной пилорамы — дисковая, ленточная или шинная.

Основные характеристики моделей и их средняя стоимость

Прежде чем приступить к созданию пилорамы своими руками, можно сравнить стоимость и характеристики заводских моделей. После сравнения принять решение, изготовить самостоятельно или купить новое оборудование.

Шинная мини-пилорама ПЦМ – 3Б

Распиливает бревна диаметром до 60 см, максимальная длина их не должна превышать 9 м. Для оборудования используется цепь марки Shtil, отличается высоким качеством и надежностью. Двигатель устройства 5,2 кВт*ч. За смену пилорама способна обработать до 6 кубов древесины. Цена такого оборудования от 60 тыс. рублей.

ПЦМ – 1Э

Относится к шинному типу устройств, работает с бревнами, диаметр которых равен до 60 см, а длина до 9,5 м. В конструкции имеется трехфазный двигатель, мощность его равна 5,5–7,5 кВт. Стоимость оборудования составляет 30–40 тыс. рублей.

Wood – Mizer LT – 15

Характеризуется, как мини-пилорама ленточная, способна работать с бревнами, диаметр которых не больше 70 см. Длина обрабатываемого материала не имеет значения, главное, чтобы масса не превышала 2 т. Устройство изготавливается в двух вариациях. Может быть произведено с электродвигателем 11 кВт, а может работать с помощью бензинового двигателя, мощность которого составляет 18 л. с. Стоимость оборудования равна 220 тыс. рублей.

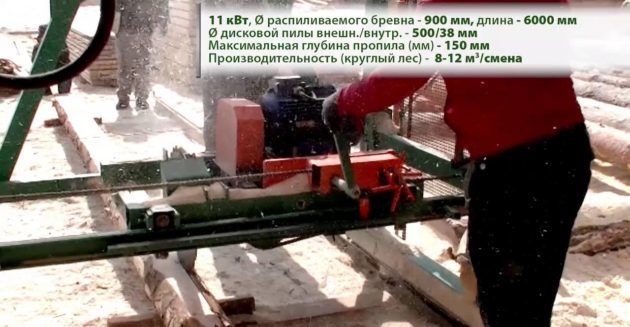

Тайга ДП – 1

Относится к дисковой пилораме. Распиливает бревна диаметром до 90 см, их длина не должна быть больше 7 м. На данном устройстве можно получить любой вид пиломатериалов. За смену обрабатывает до 10 кубов заготовки, мощность двигателя составляет 11 кВт. Цена такой пилорамы от 190 тыс. рублей.

Мини пилорама дисковая

Для создания самой простой модели вам понадобится вал, стол, двигатель и дисковая пила. Главным элементом конструкции можно назвать стол. Он создается из металлического каркаса, который соединяется при помощи сварки и крепежных болтов. Сверху стола расположена стальная пластина. В такой пластине обязательно присутствуют отверстия, которые прочно фиксируют дисковую пилу. Именно в них вставляется режущий элемент. Во время монтажа пилы нужно следить за тем, чтобы она была расположена посередине пилки.

Шинная мини пилорама

В основе конструкции присутствуют такие главные элементы:

• каркас станка. Он является самым важным, потому что удерживает все оснащение оборудования. От каркаса непосредственно зависит надежность, долговечность и безопасность. Размеры подбираются индивидуально, согласно потребностям деревообработки
• силовой агрегат. Без привода конечно пилорама работать не будет. Для бытового применения подойдет трехфазный двигатель, ему необходимо питание 380 Вольт. Однако можно использовать и бензиновый мотор. Питание от 220 В в данном случае не подойдет, потому что параметры мощности очень низкие. Минимальный параметр мощности составляет 3 кВт
• элементы крепежа. При помощи стационарных компонентов можно осуществить распил, закрепив на них заготовку. Габариты метизов подбираются согласно параметрам обрабатываемых заготовок
• шина. Обычно шина 50-ти сантиметровая. Наилучшим вариантом является ее покупка вместе с цепью. Таким образом, минимизируется толщина пропила, и, следовательно, снизите объем отходов
• режущий элемент.

На основании нужно создать направляющие, по которым будет двигаться заготовка. Для монтажа основы к стойкам, нужно приварить пластины с высверленными отверстиями. После завершения установки стоит зафиксировать положение гайками с болтами.

При изготовлении самодельной пилорамы обязательно помните про соблюдение техники безопасности. Посмотрите, как правильно делается мини пилорама, видео этого процесса представлено ниже.

Самостоятельное изготовление

Мини-пилораму любого типа можно изготовить самостоятельно. Для этого необходимо определиться, как тип оборудования необходим для работы. Правда, не стоит забывать, что самодельная пилорама будет отличаться более низкими показателями при работе, но это не помешает работе в домашних условиях.

Прежде чем приступить к созданию мини-пилорамы, важно определиться с показателями:

• какое количество кубов древесины планируется обрабатывать на аппарате;
• примерные размеры бревна, его толщина и длина;
• как будет установлена мини-пилорама, все время находиться на одном месте, или перемещаться по рабочему участку;
• какой тип энергии будет использоваться, электричество или бензин.

Отданных характеристик зависит, какие материалы и инструменты необходимо подготовить для производства.

Сконструировать можно:

• дисковую установку;
• ленточное оборудование;
• шинную мини-пилораму (логосоль);
• рамное устройство.

Все конструкции имеют свои особенности при изготовлении и требуют использование определенных материалов.

Дисковая мини-пилорама

Очень часто встречается самодельная дисковая мини-пилорама. Она имеет простую конструкцию, а работа с ней не составляет никакого труда.

Во многих случаях производится циркулярка, представляющая собой прочное основание, чаще всего для этого используется стол, на нем закрепляется двигатель и вал с пилой дискового типа. Для основания применяются части из дерева или металла, они устанавливаются крест-накрест, закрепляются доской необходимой длины. На доску с помощью болтов устанавливаются пластины из металла.

В пластинах важно оставить прорезь для двигателя и пилы, а также отверстия для их крепления, которые необходимо раззенковать. Пила прикрепляется посередине пластины, с основанием соединяется винтами. В отверстии между пластинами прикрепить вкладыш для диска.

При производстве мини-пилорамы дискового типа важно проследить, чтобы все соединения были прочными, именно от их качества зависит безопасность работы.

Ленточная мини-пилорама

Мини-пилораму ленточного типа изготовить довольно сложно. Для этого необходимо иметь специальные навыки и знания. Чтобы сконструировать такое оборудование, необходимо подготовить:

• трубы разного диаметра и размера;
• уголки из металла;
• швеллер;
• шкивы;
• профильные трубы.

Для изготовления потребуется электрическая дрель, аппарат для сварки, болгарка и набор крепежных элементов.

Производство начинается с конструирования станины, имеющей форму буквы П, это осуществляется с помощью уголков или двух швеллеров. После этого в станине сделать отверстия, расстояние между которыми должно быть 1 м. Затем стянуть швеллеры трубами, диаметр которых 25 см, закрепить все с помощью болтов и шпилек. Соорудить стойки, на которых будет крепиться мини-пилорама.

После установки опорной части, необходимо сконструировать мобильный элемент – тележку, на которой будет располагаться пила. Движение ее осуществляется за счет электрического двигателя. Для изготовления тележки нужно взять плиту из металла толщиной 40 мм. К тележке прикрепить пилу, сбоку сделать штурвал для управления работы аппарата. Сделать фиксаторы из труб, диаметр которых 40 мм, внутрь поместить подвижные шланги. Заключительным этапом является установка полотна пилы и двигателя.

Шинная мини-пилорама

Для производства необходимо сделать профиль и рабочую тележку, которая перемещается с помощью двигателя.

Для качественной работы необходимо подготовить профиль высокой прочности, к нему присоединить опоры. Чтобы распилка была ровной, применяют 4 колеса и ручной привод. Оптимальным решением для производства такой установки – это использование воротка колодца с приводным колесом.

Рамная мини-пилорама

Рамная пилорама изготавливается по определенной схеме.

Основание. Должно быть устойчивым, от этого зависит качество распила, могут использоваться металлические или деревянные конструкции, обязательно делаются направляющие из профиля или труб разных диаметров.

Двигатель. Рекомендуется использовать электрический тип, цепная пила не подойдет для подобного типа работ.

Элемент для крепления бревна. Следует делать не слишком толстым и высоким, чтобы в дальнейшем не создавалось проблем при распилке, отлично подойдут металлические опоры или части из дерева твердых пород.

Шина или диск. Являются рабочей частью, длина диска и шины должна быть примерно одинаковой, цепь с углом заточки 10 градусов.

Поскольку при работе на рамной мини-пилораме получается большое количество отходов, то необходимо сделать шлакоблок.

Самостоятельное производство мини-пилорамы – это довольно сложный процесс, который требует особого внимания. Важно при конструировании соблюдать правила техники безопасности.
