Как сделать простую ленточную пилораму своими руками – инструкция, чертежи и материалы

Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
2. колеса от легкового автомобиля
3. ступицы
4. подшипники
5. профтруба квадратного сечения
6. шпилька с резьбой
7. цепь
8. домкрат
9. капельница
10. силовой агрегат (бензиновый или электродвигатель)
11. арматура
12. болты, гайки, шайбы, граверы
13. листовой металл 1 мм
14. шкив
15. ремень

Инструменты

1. сварочный аппарат
2. дрель
3. наждак
4. болгарка
5. молоток
6. рулетка
7. набор гаечных ключей
8. уровень (лазерный)
9. линейка
10. уголок

Процесс сборки ленточной пилорамы своими руками.

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь.

1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Источник: www.samodelkindrug.ru

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Мини пилорама

Мини пилорама станет прекрасным аппаратом для старта деревообрабатывающего производства или самостоятельного возведения деревянного коттеджа. Сегодня много людей строят и ремонтируют здания из дерева собственноручно. Для того, чтобы быстро и качественно обработать ствол дерева нужно использовать пилораму. В этой статье мы расскажем о том, как сделать мини пилораму.

Мини пилорама своими руками

Для бытовых целей гораздо выгоднее изготовить небольшую пилораму своими руками.

Плюсы самостоятельного изготовления:

• низкие материальные затраты
• создание конструкции, полностью отвечающей вашим требованиям, особенностям эксплуатации
• компоненты, которые понадобятся для такого устройства можно найти в любом специализированном магазине.

Конечно, создать аппарат на уровне заводских устройств, к примеру, Мурка, Кострома, или Логосоль, в домашних условиях не получится. А вот простую как мобильную, так и стационарную, пилораму под силу создать любому мастеру.

При создании мини пилорамы обязательно учтите такие моменты:

• нужно определиться с производительностью вашего устройства. К сожалению, самодельные устройства имеют низкую производительность. Для того, чтобы вычислить производительность нужно определить объем древесины, который вам нужно обработать
• размеры заготовок, подлежащих обработке
• транспортировка. Мобильная пилорама более удобна, потому что ее легко перенести для использования на разных участках домовладения
• элемент питания. Заводские станки нуждаются в питании от трехфазной сети на 380 В. Однако для самодельного инструмента хватит и 220 В. Для пилорамы стоит выделить отдельный автомат на 220 В. Таким образом, не будет проблем с прочими розетками на 220. От использования удлинителей лучше отказаться
• тип создаваемой компактной пилорамы — дисковая, ленточная или шинная.

Какого размера должен быть цех?

Судя по форумам о частных пилорамах, единого мнения на счет, какой должна быть площадь под этот бизнес, нет. Участники обсуждений считают, что необходимо ориентироваться исключительно на свою производственную политику.

«Если нет выхода на свой «кругляк», классическая схема, предложенная в интернете, не будет работать, — пишет юзер с ником «правдоруб». – Даже при упоре на необрезную доску сразу же будет теряться 20-25 % кубатуры, хотя в своих рекламных роликах и статьях продавцы пилорам гарантируют выход на уровне 90%. Если зацикливаться исключительно на лесопереработке, то для элементарного выживания должно соблюдаться соотношение цен на «кругляк» и пиломатериалы 1 к 2.5. Однако не реально найти такие условия поставки. В лучшем случае, это возможно при наличии разрешения на самостоятельную вырубку и аренде места рядышком».

В данном случае размер площадей цеха и склада зависит от объема инвестиций. Чем больше вложений в оборудование, тем лучше должны быть показатели производства, тем значительнее доход. Однако, порядка 70% вновь организованных предприятий по лесопереработке разорились, несмотря даже на полученные разрешения на вырубку леса. Между тем, деньги были потрачены немалые: речь шла о нескольких миллионах рублей.

Анализ банкротств показал, что конкуренция с лидерами рынка приводит к тому, что даже доставка из леса своего «кругляка» приводит к убытку всего предприятия. И, напротив, оказывались на плаву совсем небольшие пилорамы с инвестициями до 700 тыс. рублей. Они вырубкой не занимались и покупали достаточно дорогой «кругляк» на рынке, где поставщики диктуют свои условия.

«Начали сразу с глубокой переработки леса, — делится опытом бизнесмен Сергей Шапошников. – Делаем обрезную доску, брус, оцилиндрованное бревно с привязкой для сборки под ключ заказанных дачных домиков, бань, беседок. Если подойти с умом, даже это дело будет прибыльным. Словом, производственный план должен быть кастомизирован».

Мини пилорама дисковая

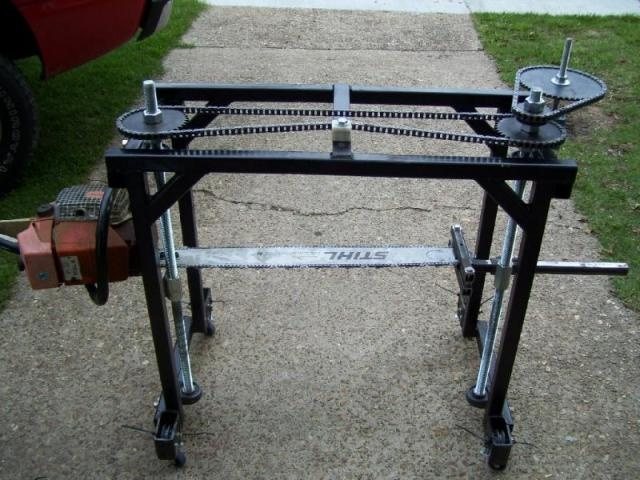

Шинная мини пилорама

В основе конструкции присутствуют такие главные элементы:

• каркас станка. Он является самым важным, потому что удерживает все оснащение оборудования. От каркаса непосредственно зависит надежность, долговечность и безопасность. Размеры подбираются индивидуально, согласно потребностям деревообработки
• силовой агрегат. Без привода конечно пилорама работать не будет. Для бытового применения подойдет трехфазный двигатель, ему необходимо питание 380 Вольт. Однако можно использовать и бензиновый мотор. Питание от 220 В в данном случае не подойдет, потому что параметры мощности очень низкие. Минимальный параметр мощности составляет 3 кВт
• элементы крепежа. При помощи стационарных компонентов можно осуществить распил, закрепив на них заготовку. Габариты метизов подбираются согласно параметрам обрабатываемых заготовок
• шина. Обычно шина 50-ти сантиметровая. Наилучшим вариантом является ее покупка вместе с цепью. Таким образом, минимизируется толщина пропила, и, следовательно, снизите объем отходов
• режущий элемент.

Металлический каркас нужно соединить с шиной пилорамы. Промежуток между рамой и шиной – это размер обрабатываемых заготовок, поэтому чертеж мини пилорамы должен предусматривать этот момент. Если у вас есть желание, можно сделать возможной настройку этого промежутка. Такое полезное дополнение даст возможность осуществлять обработку самых разных заготовок.

На основании нужно создать направляющие, по которым будет двигаться заготовка. Для монтажа основы к стойкам, нужно приварить пластины с высверленными отверстиями. После завершения установки стоит зафиксировать положение гайками с болтами.

При изготовлении самодельной пилорамы обязательно помните про соблюдение техники безопасности. Посмотрите, как правильно делается мини пилорама, видео этого процесса представлено ниже.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Ленточная мини пилорама

Ленточные пилорамы лучше всего справляются с задачей нарезки досок. Методов создания такого устройства существует несколько. Движущей силой подобных устройств могут выступать как электрические, так и бензиновые моторы. Детально описывать определенную самодельную конструкцию с указанием конкретных параметров нет смысла, потому что каждый мастер учитывает и «масштабы» такого производства, и наличие свободного места.

• помещение. Опытные мастера советуют для комфортной работы с бревном выбирать помещение для мастерской не меньше 18 м2, к примеру 6 х 3 м
• пила расположена неподвижно во время работы. Заготовка кладется на специальную подвижную станину (тележку) и передвигается руками. По этой причине нужно смонтировать металлическую раму для фиксации пилы. Под ней кладутся «рельсы» из уголка, по которым двигается тележка с заготовкой. Распил осуществляется в горизонтальной плоскости. Необходимо предусмотреть изменение высоты размещения пилы во время «роспуска» заготовки на доски. Для этого раму оснащают особой системой, которая функционирует по принципу струбцины, например, «ходовой» винт или нечто аналогичное
• в качестве основания можно взять металлический уголок или более серьезные конструкции, такие как двутавр или швеллер. Нужно позаботиться о жесткой фиксации этого каркаса к месту установки, потому что о время работы он будет подвержен высоким динамическим нагрузкам. Главное внимание уделите ровности и горизонтальности верхних балок – направляющих. Промежуток между направляющими должен быть больше диаметра самого крупного бревна, с которым вы собираетесь работать, приблизительно на 50 – 70 см
• невзирая на толщину заготовки, она должна быть прочно зафиксирована на тележке. На нижнюю часть нужно прикрепить колеса.

Это, пожалуй, наиболее значимые этапы работы по созданию пилорамы, с которыми вы столкнетесь во время ее монтажа.

К недостаткам самодельных пилорам можно отнести:

• трудности настройки. Регулировка должна осуществляться постоянно
• широкий пропил, а значит высокий процент отходов
• радиус разброса отходов довольно существенный
• не высокие возможности оборудования, как по габаритам бревен, так и по времени непрерывной работы механизмов.

Источник: wood-prom.ru

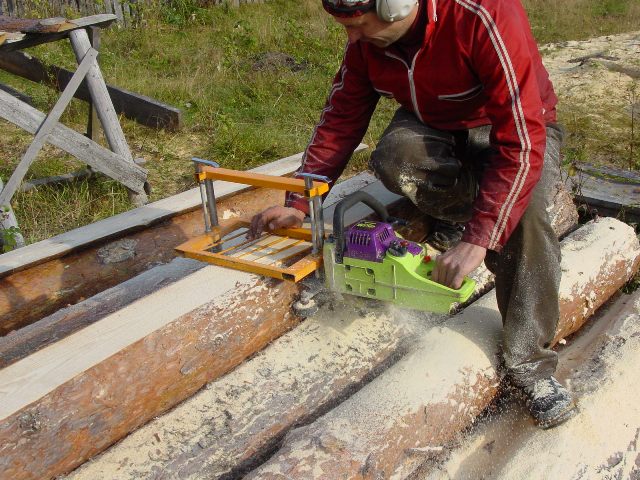

Распиловка бревна на доски бензопилой

Очень часто наблюдаются ситуации, когда нужно изготовить совсем небольшой объем досок или брусьев для собственных нужд. Конечно, покупать станки в таком случае – совершенно не вариант. Имея определенные знания и навыки намного выгоднее распилить бревна собственными руками, с помощью цепной электрической или бензиновой пилы. Несмотря на то, что работа эта довольно трудоемкая, результат вполне оправдан.

Большая часть специалистов считают, что лучше для этой цели подходит бензопила. Такое оборудование имеет высокую мощность и может функционировать без перерывов на протяжении длительного времени. Помимо этого, работа бензопилы не нуждается в электроэнергии, поэтому работать можно далеко от источника электроснабжения, к примеру, сразу на делянке.

Для того, чтобы раскроить бревно на доски при помощи бензопилы понадобятся еще специальные инструменты такие, как механизм для закрепления бревна, рамка-насадка на бензопилу, а также направляющая для осуществления распила. Рамку-насадку нужно прикрепить на шине бензопилы так, чтобы была возможность им корректировать промежуток между ней и цепью. Это даст возможность создать доски, имеющие различную толщину. Цепь стоит приобрести специальную, для продольной распиловки. Она имеет особый угол заточки зубьев. Линейку-направляющую можно сделать из металлического профиля требуемой длины или ровной жесткой доски.

Читать также: Технология ручной аргонодуговой сварки неплавящимся электродом

Перед тем как приступить к работе, нужно убрать с заготовок всю кору и оставшиеся сучья, а также внимательно осмотреть бревно на предмет различных изъянов. Таким образом, вы сможете подобрать самую подходящую схему раскроя и, следовательно, уменьшить объем возможных отходов.

Если вы осуществляете продольную распиловку стволов нужно позаботиться о том, чтобы получаемые пиломатериалы были одной плотности по всей ширине. Так как плотность древесины с северной части бревна намного выше, чем с южной, то распил осуществляют в плоскости, направленной с востока на запад (или в обратном порядке).

Первым делом нужно снять горбыли с двух противоположных краев бревна. Вследствие этого получится двухкантный брус, который далее подвергается распилу на равные по толщине доски или другие пиломатериалы, согласно намеченной схеме распиловки. Конечным продуктом является необрезная доска, с которой потом обязательно снимают кромки.

Как сделать ленточную пилораму своими руками?

[Ленточная пилорама своими руками] позволяет значительно экономить, если существует необходимость постоянной обработки древесины при строительстве домов, в хозяйстве либо при наличии собственного небольшого производства.

Конечно, можно не ломать себе голову и купить инструмент, но сделанный своими руками, как говорилось выше, обойдется значительно дешевле.

Ленточная пилорама многим более известна как ленточная пила. В зависимости от объема работ выбирается тип инструмента.

Пилорама может быть ленточного типа, цепного или дискового типа. Мы рассматриваем изготовление ленточного типа.

Чертеж и материал

В зависимости от конструкции, составляют чертежи дисковой пилорамы различной сложности. В индивидуальной разработке нужно учесть определенные требования.

• используя подачу бревна на каретке, ширину платформы принимают равной ширине направляющих рельс. Это обеспечит устойчивость под нагрузкой. Рельс берут Р50, катки подбирают соответственно;
• на платформе предусмотреть зажимы для ствола дерева, удобную, надежную фиксацию различных размеров заготовки;
• желательно не совмещать на жесткий привод электромотор и пилу. Следует защитить его ременной (цепной) передачей. Это позволит улучшить воздушное охлаждение обмоток, вывести из зоны интенсивного образования древесной пыли. Перед созданием своими руками чертежа нужно измерить размеры двигателя, при одинаковых характеристиках, производитель дает свой размер по габариту;
• рабочую зону рассчитывать для пилы Ø 500 – 700 мм;
• раму, в зависимости от габаритов установки делать сварную или разборную (перемещение на новое место работы). В основную обвязку ставят швеллер № 4, № 6. Дополнительные элементы жесткости делают из стального уголка, трубы (при необходимости).

https://youtube.com/watch?v=7YH78aJykL0

Как работает пилорама?

Принцип работы ленточной пилорамы очень легко объяснить на примере катушек с нитками.

Вся конструкция напоминает вращение двух катушек, между которыми натянута нить. Эта нить и играет роль пилы, а расстояние между катушками является предельным размером бревна.

Что позволяет делать ленточная пилорама:

1. Подготавливать бревна, то есть подгонять их под один размер и форму;
2. Распиливать бревна по заданной схеме после настройки оборудования;
3. После распиловки остаются небольшие дефекты, которые нельзя устранить, применяя самодельные пилорамы, поэтому дальнейшая обработка дерева происходит вручную.

Ленточная пилорама работает следующим образом: бревно закрепляется на платформе и остается неподвижным, мобильная тележка начинает свое движение и распиливает дерево, пила находится в горизонтальном положении.

Чтобы в конечном итоге получилась доска нужного размера, необходимо изначально задать параметры оператором. В качестве пилы выступает пильная лента, которая должна быть хорошо натянута.

Как работает самодельная пилорама, см. на видео.

Перед работой необходимо подготовить оборудование: для этого точат пилу, разводят зубья.

Особенности монтажа

Оборудование этой серии легко устанавливается на бетонное основание или просто балки по рельсовому пути, но только высокой прочности, с системой фиксации древесных стволов. Для закрепления агрегата необязательно требуется закрытое помещение. Его удобно использовать на открытой площадке, но нужно обеспечить защиту от атмосферных осадков. Наращивание пути позволяет распиливать бревна длиной более восьми метров.

В нижней части опор пильного корпуса размещены очищающие скребки, посредством которых производится очистка пути от отходов. Перемещение вдоль направляющих осуществляется вручную.

Передвижение пильного узла по вертикали в подобных моделях выполняется посредством механического редуктора с цепной передачей, что обеспечивает требуемую его остановку в необходимой позиции и точную настройку высоты подъема. В Тайге Т-1 каретка поднимается ручным вращением входного вала редуктора, в остальных модификациях это осуществляется автоматически.

Пила ленточного типа устанавливается на приводной и выходной пильные шкивы. Вращение от двигателя переходит на ведущий шкив ременной передачей. Рабочий узел оборудован успокоительными роликами, обеспечивающими равномерность натяжки и предотвращающими возможное провисание.

Чтобы предотвратить зажатие пильного полотна по причине воздействия древесной смолы, выполнена смазочная система пилы, позволяющая регулировать расход смазочно-охлаждающих материалов. Это обеспечивает длительную целостность агрегата.

Управление оборудованием осуществляется с использованием кнопочного пульта, размещенного на пильной каретке, мастер станка способен находиться на удобной позиции при выполнении операции распиливания заготовки.

Пульт управления пилорамы

Какие материалы нужны для создания пилорамы?

Следует отметить, что материалы подбираются в зависимости от того, сделаны чертежи или нет, потому что именно правильный чертеж является основой качественного изделия, благодаря которому делается расчет материалов:

• Шкивы можно взять новые или старые в хорошем состоянии;
• Трубы различные по диаметру;
• Рельсы – можно сделать самому из уголков. Располагать уголки лучше ребром вверх, это нужно для того, чтобы продлить «жизнь» колесикам;
• Профильные трубы для создания шпал;
• Швеллер.

Помимо материалов потребуются следующие инструменты:

• сварочный аппарат;
• фрезерный станок;
• болгарка;
• дрель, удобнее использовать электрическую;
• молоток;
• пассатижи;
• наборы отверток и гаечных ключей;
• струбцина;
• болты, гайки и прочий крепежный элемент;
• линейки, рулетка, угольники и пр.;
• ножовка.

Шкивы Для Ленточных Пил По Дереву

Что нужно, что такое ленточная пила по дереву и как она работает? Люди задумались что, как обрабатывать бревна очень раньше. О старых методах гласить здесь мы не будем, а побеседуем о неких фаворитных способах. Ленточные пилы по дереву — это спец. полотна с насечением в облике зубцов, которые скреплены в форме кольца, одеты на шкивы, вертятся с большими скоростями, пилят бревна, которые не смогли пропилить пилы. Ленточная пила вам понравятся узенького типа и широкого типа.

Виды профилей ленточных пил

Каким будет распил дерева, находится в зависимости от того, какую форму имеет зубец оборудования. Конкретно зубец ленточной пилы указывает тип распила. Чему же довериться? Пила с узенькой лентой стоит дешево и ею до боли просто воспользоваться. Смысл состоит в том, что зуб не бывает высотой не более 20% от ширины полотна, по другому сталь от сильной нагрузки разорвется, как картонный лист. Какого шага и высоты зубья, определяет площадь впадины. Так-как если опилки не будут выноситься, а будут накапливаться в пропиле, то пила заклинит и засориться опилками. Реально бывают определение высоты зуба, и она приравнивается нисколько не меньше 5 мм. И, соответственно, шириной полотно является наименее 25 мм. Узенькая пила, которая порвалась, встречается нередко. Широкие пилы рвутся очень изредка. На таких пилах появляются трещинкы, и это все связано с некорректно подобранными размерами, регулированием. Но чтоб порвать такую пилу это еще нужно потрудиться. Трещинкы как правило бывают:

• во впадинах зубьев;
• в центре пилы;
• на кромке в задней части.

Дельный совет по ленточной пиле для пилорамы!

Чаще всего встречаются недостатки во впадинах зубцов ленточного оборудования. Появляются недостатки при работе пилы. По причине изъянов такая пила делает неровный пропил дерева. Как не допустить образование изъянов? На узеньких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец на лево, 2-ой на право, 3-ий прямо и снова: на лево, на право, прямо. В нашем примере пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

• для организации движения распилочной ленты используется рама с двумя направляющими;
• винтовой механизм подъема ленты;
• гидравлический или пружинный узел для натяжения ленты;
• ведущее и ведомое колеса (шкивы);
• кожух для ограждения колес;
• держатель ленты;
• клиноремная передача;
• электродвигатель;
• рельс для осуществления движения ленточной пилы;
• эксцентриковые зажимы для удерживания бруска (бревна);
• упор;
• бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Электрооборудование, свет, освещение

0 votes

+

Голос за!

—

Голос против!

Современные строители дачных домиков и загородных коттеджей в качестве строительных материалов зачастую используют именно древесину. Деревянные постройки среди потребителей пользуются большим спросом и по сей день. Поэтому разного рода пилорамы являются самыми верными помощниками для строителей уже долгие годы. В последнее время востребованными становятся именно ленточные пилорамы, так как обладают значительными преимуществами.

Предназначение ленточной пилорамы

Дерево является природным строительным материалом, который наши предки использовали испокон веков. А современные деревообрабатывающие станки позволяют существенно сократить расходы на строительство. Поэтому ленточная пилорама пригодится тем застройщикам, которые часто работают с деревом или планируют возвести деревянный дом, потому что успешно заменяет рубанок, который уже отжил свое.

Впоследствии ленточная пилорама может стать дополнительным источником дохода, потому что на ней можно выполнять частные заказы, связанные с распилом дерева, так как это оборудование предназначается для продольной распиловки бревен на брус и доску. Современная пилорама ленточного типа способна работать с разными породами дерева: лиственными твердыми и высокосмолистыми, перерабатывая их на обрезные и необрезные доски, брусья, шпон, лафет и разные заготовки из дерева.

Ленточная пилорама также может быть применена для изготовления заготовок, что используются впоследствии для изготовления мебели, создания щитов или клееного бруса. Масса пилорамы в полтора раза превышает массу распиливаемой древесины, чтобы получить в результате качественный пиломатериал и дольше эксплуатировать прибор.

Распиловка бревен на самодельной ленточной пилораме отличается значительными преимуществами перед распиловкой на других пилорамах, облегчая, прежде всего, весь рабочий процесс. На ленточнопильных станках вы сможете производить процесс распиловки, учитывая особенности каждого бревна. При ленточном пилении потери древесины в опилки будут минимальными.

Преимущества ленточной пилорамы перед другими видами оборудования: высококачественная обработка древесины, компактность, точность, невысокая стоимость, простота конструкции, малый вес, надёжность, легкость перевозки и установки, отсутствие «волн и «щетины», экономичность в работе, бесшумность, малое потребление электроэнергии, практически не ограниченный ресурс работы.

Конструкция ленточной пилорамы

Конструктивная схема ленточной пилорамы организована по блочному принципу, который допускает наращиваемость вариантов компоновки, начиная от простого базового устройства с ручной подачей до самого сложного решения, оснащенного автоматической подачей пилы, выставлением толщины резания, визуальным индикатором токовой нагрузки, гидравлическими механизмами подачи пиловочника, а также программируемой электронной системой.

Пилорама ленточная состоит из таких узлов:

• рамы с двумя направляющими перемещения пильной ленты;
• винтового механизма подъема пильной ленты;
• механизма натяжения пильной ленты (механического пружинного или гидравлического);
• ведущего и ведомого колеса;
• ограждающего кожуха пильных колес;
• держателя пильной ленты;
• клиноременной передачи;
• электродвигателя;
• рельсового пути передвижения пилорамы;
• эксцентриковых зажимов бревна;
• упора и бака со смачивающей жидкостью.

Раму ленточной пилорамы принято собирать из двух сварных подошв, где расположены ролики передвижений пилорамы. Ленточная пилорама имеет станину П-образной формы, которая выполняется из двух швеллеров, расположенных параллельно и соединенных между собой. Ведущий пильный шкив закреплен неподвижно на одном торце рамы, а ведомый, что имеет возможность продольного перемещения — на другом.

Направляющие расположены на кронштейнах в середине рамы. Они являются разборными и состоят из трех секций, что очень удобно при перевозке ленточной пилорамы. Снизу направляющих располагаются опорные ролики, в которые ввинчивают анкерные болты, сверху — опоры бревна. Направляющие вверху между собой соединены швеллерной балкой, в которой размещается цепной механизм, что служит для перемещения всего пильного механизма. На рельсовых направляющих бревно фиксируется с помощью четырех винтовых зажимов и упора.

Уникальное устройство ленточной пилорамы и рельсового пути позволяет его регулировать в дальнейшем, даже в случаях деформации силовой рамы, по ширине взаимного размещения направляющих или плоскости их расположения, а также устанавливать ленточную пилораму на склоне с углом до 15 градусов. Независимо подвешенные направляющие исключают повреждение станины даже в ситуациях падения тяжелого бревна. Удлинить рельсовый путь можно за счет пристыковки дополнительной секции.

В качестве режущего инструмента в подобном деревообрабатывающем оборудовании используется ленточная пила, что имеет ширину до 60 миллиметров. Пилу ленточной пилорамы натягивают пружинно-винтовым механизмом. В передней балке ленточного станка и на ползуне ведомого шкива располагаются два замка, что предназначены для установки и съема пильной ленты.

Для предотвращения схода пилы с колес предусмотрена в механизме натяжения ленты возможность регулировки положения ведомого колеса так, что он расположен к нему под определенным углом в горизонтальной плоскости. Пильная лента при этом выступает на величину высоты зуба за края колеса, поэтому не происходит нарушение развода зубьев пилы.

Органы управления работы пилорамы располагаются со стороны оператора таким способом, чтобы упростить процесс управления ленточной пилорамой максимально. Мерные линейки позволяют измерять толщину получаемых пиломатериалов в любом направлении – прямом и обратном. Зона резания размещается в секторе видимости оператора, предусмотрена локальная подсветка и комфортная высота – примерно на уровне пояса человека, что упрощает процесс загрузки бревен и снятия готовых пиломатериалов со станка.

Система регулируемой подачи смазывающих жидкостей необходима для предотвращения налипания опилок на пилу и пильные шкивы, а поэтому это продлевает срок полезной службы станка. Бачек для СОЖ согласно схеме ленточной пилорамы находится сверху. Подача жидкости регулируется с помощью кранов, расположенных на бачке.

Подъем пильной рамы совершается двумя ползунами, что размещаются на стойках станины. Перемещение пильной каретки происходит с помощью винтового механизма, который в движение приводится электродвигателем и обеспечивает качественную фиксацию пильной каретки в необходимом положении и ее точную настройку по заданной высоте. Подвеска промежуточного провода питания электрического двигателя исполнительных агрегатов располагается над пилорамой и при загрузке и распиловке бревна не создает помех.

Принцип работы ленточной пилорамы

Весь цикл работы на ленточнопильной пилораме состоит из таких ступеней:

1. Подготовка бревен. Бревна самого разного размера и диаметра обрезают, чтобы они приняли необходимую форму и один размер.
2. Обработка бревен. Оператор настраивает станок, придерживаясь инструкции ленточной пилорамы, и задаёт определенные параметры, а техника делает все сама.
3. Завершающий этап. Оператор вручную исправляет мелкие погрешности, которые могут остаться после обработки пилорамой.

Принцип работы ленточной пилорамы основывается на распиловке неподвижного бруса или бревна горизонтально движущейся пильной лентой, что установлена на ведущем и ведомом шкивах и натянута с усилием, которое обеспечивает ее прямолинейность в области резания. Бревно укладывают между двух направляющих и фиксируют подвижными упорами. Ленточная пилорама перемещается вдоль бревна по установленным направляющим.

Толщину получаемого материала оператор выставляет по своему усмотрению при помощи электронной линейки или с использованием гидравлических механизмов. Манипуляции с распиливаемым бревном, укладку, зажим и перевороты, производят вручную. Подготовить ленточную пилораму к работе очень просто: достаточно заточить пилу и развести зубья. Для пиления различных пород дерева очень важен процесс регулировки скорости подачи портала, который можно посмотреть на видео о ленточной пилораме.

Вся развязка конструкции ленточной пилорамы снабжена рельсовым путем, что направляет в определенную сторону все порталы станка и позволяет регулировать процесс работы даже при механической деформации рамы по плоскости и ширине направляющих, обеспечивая расположение на склонах всей установки. Чтобы обеспечить требуемый размер обретаемого материала при помощи пилорамы необходимо постоянно следить за рабочим процессом, при котором практически отсутствуют вибрации низких частот.

Стабильность положения пильной ленты обеспечена стабилизирующими роликами. Один ролик неподвижно установлен у ведущего шкива, а второй способен перемещаться вдоль направляющей, ограничивая свободный участок пилы. Подъем и опускание пильного узла происходит благодаря тросовому или цепному механизму с ручным или электромеханическим приводом. Совершается продольная подача пилы перемещением каретки с узлом пиления вдоль распиливаемого бревна.

Выбор ленточной пилорамы

При покупке ленточной пилорамы рекомендуется внимание обращать на ее характеристики и гарантийный срок, возможность пуско-наладочных работ, ремонтопригодность и стоимость станка, дефицитность расходных материалов и цену обслуживания, а также быстроизнашиваемых комплектующих.

Элементы ленточной пилорамы, которые подвергаются естественному износу, должны являться недорогими и стандартными, в идеале из ассортимента автозапчастей, что доступны повсеместно. Подобное решение покупателя избавит от необходимости ждать подолгу и много платить за заказанные комплектующие детали. Это актуально, если производитель ленточной пилорамы находится в удалении от мастера.

Даже если вы недавно начали свое дело, стоит выбрать надежную и мощную ленточную пилораму, иначе при увеличении объема распиловки вам придется покупать новый аппарат. К тому же на маломощной пилораме не получится пилить толстомерные бревна, цена которых намного ниже стандартного сортимента.

Помните, что при распиловке бревен, которые имеют диаметр больше 250 миллиметров, приходится снижать скорость подачи на малых ленточных пилорамах в ущерб производительности. Поэтому не стоит покупать небольшую фермерскую пилораму, «чтобы освоить это оборудование». К тому же подобные станки нуждаются в постоянном, особенно тщательном обслуживании и регулировкам, хотя и при этом не гарантируют профессиональной распиловки.

У ленточных пилорам имеется несколько определяющих факторов, которые очень важны при выборе станка. Вес аппарата должен быть в полтора раза больше веса распиливаемого бревна, что обеспечивает высокую механическую прочность конструкции. А значительный диаметр пильных колес гарантирует долговечность ленточных пилорам.

Оптимальным вариантом для домашнего использования и организации устойчивого производства станет ленточная пилорама, ширина пилы которой больше 50 миллиметров, мощность двигателя выше 15 кВт, вес не меньше 3 тонн, шкивы имеют диаметр не меньше 800 миллиметров. Цена ленточных пилорам, пила которых имеет ширину минимум 80 миллиметров, намного выше.

Если купить на те же деньги две более дешевые ленточные пилорамы, то суммарная производительность в результате будет выше, и надежность производства существенно возрастет. К тому же для широкой ленточной пилорамы дополнительно необходимо приобретать оборудование для плющения, вальцовки и формования зубьев.

Будет хорошо, если вы имеете возможность выбрать комплектацию ленточной пилорамы, даже если средства ограничены, и вы предпочитаете взять самую простую модель. Помните, что такой аппарат можно доукомплектовать впоследствии гидравликой и автоматической подачей. Средства механизации существенно повышают стоимость пилорамы, однако повышают производительность станка и окупаются довольно быстро.

Выбирая дополнительные сервисные устройства, следует руководствоваться соображениями целесообразности. К примеру, от системы загрузки на станину ленточной пилорамы бревна можно отказаться при организации загрузки бревен с эстакады, или при помощи специального оборудования – накопительных столов и бревнотасок.

Предпочтительнее выбирать ленточную пилораму, которая выпускается серийно, а не изготовлена под заказ. Это означает продуманность конструкции, высокую надежность и ремонтопригодность. Наличие сертификатов свидетельствует о серьезности производителя ленточной пилорамы и страхует от нарушений при производстве требований к безопасности конструкции.

Изготовление ленточной пилорамы

Но необязательно покупать ленточную пилораму, при желании вы сможете собрать станок своими силами, необходимо только знать, как сделать ленточную пилораму. Основу станины ленточной пилорамы составляют два швеллера, что имеют длину по 8 метров и высоту от 140 миллиметров. Для данной цели вы можете использовать два рельса, при этом их следует развернув наверх подошвой, или уголки 50 на 100 миллиметров. В любом случае заготовки должны быть прямыми.

По высоте на одинаковом расстоянии и с шагом примерно метр-полтора просверлите по всей длине швеллеров ряд отверстий. По количеству таких отверстий делают стяжки — отрезки трубы ¾, что имеют длину по 250 миллиметров. Для соединения стяжек и швеллеров принято использовать резьбовые шпильки или болты длиной 290-340 миллиметров, зависимо от выбранных материалов.

Собранные направляющие установите на стойки, что сверены или собраны на болтах М12 из швеллеров, труб или уголков. Количество стоек необходимо определять, исходя из длины станины. При длине 8 метров их должно быть 4 штуки. Крайние стойки располагаются на расстоянии 800-1000 миллиметров от концов направляющих.

Для придания станине необходимой жесткости ставят раскосы. Из-за достаточно солидного веса станины ее необходимо собирать на месте будущей установки. Для обеспечения горизонтальности направляющих, подложите под стойки доски или бруски, при необходимости подкопайте грунт

Следующим узлом чертежа ленточной пилорамы является подвижная тележка, которую принято изготавливать из стальной плиты, что имеет толщину 46 миллиметров. Длина тележки составляет приблизительно 600 миллиметров, зависимо от габаритов электродигателя. Ширину следует сделать такой, чтобы за швеллеры выходили края тележки примерно на 80 миллиметров с каждой стороны. Подбор толщины пластин и прокладок обеспечивает возможность перемещения тележки вдоль длины направляющих.

Следите при этом, чтобы зазор получился минимальным. Толщина прокладок должна на полмиллиметра быть больше значения толщины полки швеллера. Зажимные пластины и прокладки при помощи 8 болтов М8. Чтобы устранить поперечный люфт приворачивайте на болтах снизу к основе тележки. Можно тележку поставить на подшипники или ролики. Сверху на тележке располагаются два уголка для крепления электрического мотора.

Для перемещения тележки с дисковой пилой и движком, установленными на ней, используют цепь. Её следует натянуть для исключения свободного хода штурвала. Последний монтируют на одной из втулок у звездочек, что расположены по краям направляющих.

Удобство работы на изготовленной своими руками ленточной пилораме обеспечено устройствами фиксирования бревна. Эти элементы изготавливают из труб, внутренний диаметр которых приблизительно 35 — 40 миллиметров, в них нужно вставить подвижные штанги, сверху на них располагаются прижимы из уголка 40 на 40 миллиметров и кулачковые механизмы зажима. Относительно образованного расстояния до линии распиловки длина прижимов должна составлять не меньше 15 миллиметров.

Главными элементами ленточной пилорамы являются мотор и пила. Попытайтесь купить электродвигатель, мощность которого составляет 10 кВт, и пилу с диаметром один метр. Если таких агрегатов достать не удастся, станину нужно сделать поменьше, соразмеряя ее габаритами комплектующих.

И напоследок запомните, что работать на ленточной пилораме несложно. Уложите бревно на ложе и зафиксируйте зажимами, включите електродвигатель, поверните штурвал и переместите тележку, делая длинный и ровный распил пилой. Тележку можно передвигать в обе стороны. Нужно только заботиться, чтобы ленточная пила всегда оставалась острой, и, безусловно, выполнять правила безопасности.

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
5. Широкий ленточный пропил влияет на образование большого количества отходов;
6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

Сколько можно заработать на собственной пилораме

Конечно, в качестве базы для старта и определения объема инвестиций можно взять пример готового бизнес плана, который легко найти в открытых источниках. Однако лучше ориентироваться на конкретный опыт. По словам бизнесмена Сергея Шапошникова, лесопильня, ориентированная на выпуск комплектов пиломатериалов для сборки дачных домиков, зарабатывает не менее 90 тыс. рублей за один заказ. При этом небольшому коллективу рабочих под силу выполнить в месяц 5-6 договоров. Как показывают расчеты, за год пилорама может принести:

6 заказов × 12 месяцев × 90 000 рублей = 6 480 000 рублей

Расходы включают в себя:

• погашение кредита – 350 000 – 500 000 рублей в год;
• оплату труда рабочих – 200 000 рублей (месячный фонд з/п для 3 рабочих) × 12 месяцев = 2 400 000 рублей;
• аренда 50 000 рублей × 12 месяцев = 600 000 тысяч рублей:
• непредвиденные и другие расходы – 1 000 000 рублей;
• реклама – 300 000 рублей в год;
• охрана – 240 000 рублей в год.

Итого расходов – 5 040 000 рублей. Следовательно, годовой доход лесопильни ориентировочно оценивается в 1 440 000 рублей. При этом оборудование окупится за 3 года.

К недостаткам бизнеса следует отнести высокую конкуренцию, низкий местный спрос и сложности контроля качества продукции.

Дисковая пилорама

Рассмотрим более простой вид самодельной пилорамы.

Для того чтобы сделать дисковую пилораму, потребуется найти дисковую пилу. В качестве мотора будет использоваться электродвигатель.

Сначала необходимо сделать сварную раму, на которую нужно будет поставить металлическую плиту с прорезью для диска. Снизу к плите нужно прикрепить вал плиты на подшипниках и шкивах.

Колесо электрического двигателя соединяется с пилой ремнем.

Чтобы обеспечить хорошее натяжение ремня, необходимо использовать массу самого двигателя, а также можно воспользоваться утяжелителями. Дисковая пилорама готова.

Источник: rezhemmetall.ru

Состояние отрасли и особенности бизнеса

В последнее время лесопереработка находится на подъеме: по 3 % и 5,7% роста за 2016 и 2022 год соответственно. Во многом, это связано с началом торгов на электронной бирже в Санкт-Петербурге, что позволило устранить фактор посредничества и протекционизма. Особенно сильно развивается сопутствующее пеллетное производство.

Что касается конкретно пиломатериалов – продукции пилорам — то производство распиленной древесины, судя по всему, находится в стагнации. После падения в период с 2011-2015 года на 12 %, произошел так называемый отскок на 4,8 %.

«По факту, бизнес на пилораме испытывает на себе трансформации рынка, на котором наблюдается востребованность в более глубокой переработке. Вместо досок сегодня нужно делать двери и рамы, вместо бревен – срубы», — комментирует эксперт по лесопереработке Михаил Ягодов. По его словам, стоимость пиломатериалов на рынке резко снижает и даже уводит в минус рентабельность лесопилки.

Но что интересно: в России почти 90% пиломатериалов приходится на хвойные породы, тогда как выпуск распиленной лиственной древесины недопустимо мал и не соответствует потребностям рынка. Но и здесь происходит быстрое заполнение ниши мощными игроками. В целом, предпринимателю, мечтающему о своей пилораме, нужно быть готовым к «удушающей» конкуренции с лидерами, в частности, с ЗАО «Лесозавод 25», с предприятиями Segezha Group и так далее.

«У них и свои леса, и лучшее оборудование, и отличная логистика», — объясняет особенности бизнеса на пилораме разорившийся бизнесмен Василий Ганза.

Создание пилорамы в домашних условиях своими руками

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Как не ошибиться с выбором

Существует большое количество типов и конструкций пилорам, выпущенных как отечественными, так и зарубежными компаниями производителями устройств, предназначенных для обработки заготовок из дерева. Из всего разнообразия простому пользователю довольно сложно выбрать именно ту модель ручной пилорамы, которая была бы не только проста в эксплуатации, но и практична в использовании.

Разновидность конструкции портала

Оптимальным вариантом является модель оборудования, для изготовления портала которого производитель выбрал трубу с квадратным профилем, а также усилил его посредством использования специальных элементов. Можно быть уверенным в том, что такое устройство обладает высоким показателем прочности и устойчивости, не вибрирует во время работы.

Некоторые производители ради понижения стоимости изделия стараются использовать минимальное количество усилителей. Это отрицательно сказывается на качестве результата, а также укорачивает период использования станка.

Узел натяжения станка

Разновидность узла натяжения имеет непосредственное влияние на сроке службы устройства, а также на рентабельности его использования. В процессе выполнения рабочей операции по распиловке деревянной заготовки не исключена возможность того, что между режущим элементом и шкивом попадет твердая древесная кора, сучки или много опилок.

Если в конструкции устройства используется система гибкого натяжения, движение режущего элемента амортизирует, удар смягчается, а сама пила не повреждается. При использовании белее жесткого натяжения пила будет подвергаться резким и постоянным ударам или толчкам, что приведет к ее повреждению. Даже использование для изготовления пил таких прочных материалов, как хром или ванадий, не спасают ситуацию. Смена пил в процессе выполнения поставленной задачи непременно ведет к повышению себестоимости производственного процесса.

Вариант движения каретки

Каретка имеет довольно существенную массу. Если для ее перемещения используются цепи, под воздействием большого веса они будут постепенно растягиваться. В результате будет искажаться форма конечной деревянной заготовки.

Избежать возникновения подобной проблемы можно только в случае выбора моделей, каретки которых движутся посредством использования ручной либо электрической системы движения.

https://youtube.com/watch?v=geQold6y2qI

Выбор шкива

Нередки случаи, когда под воздействием большой нагрузки происходит разрыв шкива оборудования. Причина кроется в том, что производители для выполнения шкива использовали низкокачественный материал (это может быть цветмет или металл, подверженный развитию коррозии). Для того чтобы скрыть визуальные дефекты шкива, его поверхность покрывают слоем краски.

Единственно правильным выходом будет приобретение агрегата, для изготовления шкива которого был использован цельный металлический лист.

Не стоит также забывать о таком критерии, как диаметр шкива. Бытует мнение, что с увеличением этого показателя, увеличивается и срок службы оборудования. Однако, использование в конструкции шкива большого диаметра, лишь приводит к необходимости применения пилы большей длины.

Направляющие ролики

Следует отдавать предпочтение моделям, конструкция которых оснащена максимально большим количеством регулировочных механизмов, расположенных как на вертикальной, так и на горизонтальной плоскостях.

Благодаря этому удастся свести к минимуму количество микроскопических трещин, образующихся в теле пильного механизма и продлить срок его эксплуатации.

Принцип работы пилорамы

Объяснить, как работает пилорама, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Переносная пилорама из бензопилы

Как правило, для личного пользования используются не пилорамы, а миниатюрные станки для распилки бревен. Их также можно сделать самостоятельно. Есть разные мини — пилорамы, все они миниатюрные и передвижные. Основным элементом конструкции выступает готовая бензопила.

Нам потребуются следующие материалы:

• Бензопила.
• Два швеллера.
• Уголки металлические.
• Рельсы.

Первым делом собираем каркас. Высверливаем несколько отверстий. Крепим стяжки для трубы. Все элементы скрепляем с помощью болтов. При изготовлении пилорамы точно проверяйте все углы между деталями. Чтобы усилить каркас, изготавливают ребра жесткости. После конструируют тележку из плиты. Снизу плиты крепят два уголка. Следующим шагом необходимо поставить плиту на ролики. На тележку также крепят уголки, они выступают в качестве крепления для бензопилы. В самом конце монтируют механизм для крепления бревен.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

Общие характеристики

Не секрет, что древесина является одним из самых популярных материалов в частном строительстве. Несмотря на стремительное расширение ассортимента таких товаров и появление дешевой альтернативы, дерево по-прежнему пользуется спросом и не имеет аналогов. И хоть приобретение хорошего материала в гипермаркете не считается сложностью, ведь решения в виде досок, бруса или реек доступны в каждом торговом центре стройматериалов, возможность изготовить подобную продукцию в домашних условиях выглядит гораздо привлекательнее.

Это не странно, ведь в таком случае вы лишаете себя многих затрат, и единственное, что требуется купить, — деловой лес. А ведь обрезочный пиломатериал стоит очень дорого. Естественно, покупать собственную лесопилку, чтобы подправить ремонт или отремонтировать крышу, неразумно. Если же вы намерены построить какое-нибудь сооружение на чистом участке, то здесь пилорама может стать очень полезным решением. А если ещё попытаться изготовить её самостоятельно, это сделает затраты минимальными.

Сегодня применяется несколько ключевых модификаций подобного оборудования. Однако если вы намерены сделать самодельную пилораму, то, скорее всего, необходимо будет выбрать между двумя основными видами:

1. вариант с фиксированным размещением пилы,
2. вариант с тележкой, где фиксируется заготовка.

Именно она и перемещается по рельсам в процессе работы. Любые другие разновидности являются модернизированными версиями, которые существенно упрощают задачу и обеспечивают максимальное качество работы. Для примера можно взять мобильную пилу.

Размеры конструкции зависят от места размещения. Не секрет, что на всех участках (придомовых, дачных и т. д. ) присутствует своя характерная планировка, поэтому к выбору оптимальных размеров станка нужно подходить с особой тщательностью. Любые доступные в сети чертежи (соответствующая литература, интернет-ресурсы и другие источники информации) выполняют роль «ориентиров» — в плане отдельного комплектующего, параметров и других свойств. Самодельную пилораму делают таким образом, чтобы с ней было удобно работать в конкретном месте при конкретных условиях. В большинстве случаев подобные решения эксплуатируются для роспуска бревен и обрезки досок.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

• сарай;
• гараж;
• обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Источник: nashgazon.com
