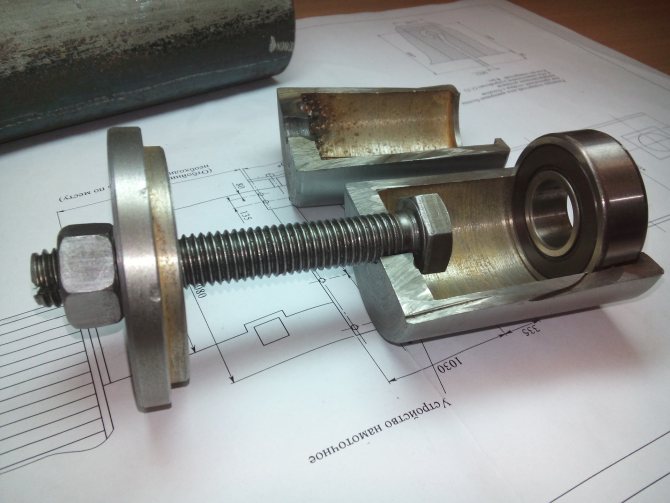

Съемник подшипников своими руками: конструкция и устройство, чертежи, виды, материалы и процесс изготовления

Чтобы без лишних заморочек снять подшипник с вала электродвигателя какого-нибудь инструмента (дрели, болгарки и т.д.) или, например, генератора, потребуется простое приспособление — съемник.

Эти приспособления бывают большими и маленькими, а также могут различаться по конструкции — например, встречаются съемники с двумя, тремя и даже четырьмя захватами.

Впрочем, независимо от внешних отличий и конструктивных особенностей, работают съемники для подшипников по одному и тому же принципу.

Если говорить о том, какой из них лучше, то универсальными считаются именно трехлапые модели. Хотя в большинстве случаев достаточно использования двухлапых устройств.

Кроме того, съемники бывают гидравлическими и механическими.

Первые удобны тем, что не требуется прилагать никаких усилий. Вторые — дешевле, и просты в изготовлении. В этой статье рассмотрим именно механические самодельные съемники.

В отличие от заводских приспособлений, съемники, изготовленные своими руками, обойдутся дешевле (для сборки можно использовать любые подручные материалы, которые найдутся в мастерской) и прослужат дольше.

Мы рассмотрим, как сделать простые приспособления, которые будут интересны тем, у кого в мастерской или гараже нет сварочного аппарата.

Для работы потребуется самый обычный электроинструмент, который есть в наличии у каждого мужика:

• электродрель;
• болгарка;
• ручной слесарный инструмент.

Конструкция и устройство

Подшипники встречаются в автомобиле во многих узлах: выжимной сцепления, ступичный. Деталь «сидит» всегда очень плотно, с натягом, и во время текущего или оперативного ремонта снимать ее сложно. Слесарям приходится прикладывать большие усилия, которые облегчает вспомогательное, часто – самодельное, оборудование.

Выпрессовщик – не совсем простой инструмент, но, изучив технологию и чертежи съемников подшипников, своими руками сделать механизм в гаражных условиях возможно.

Выпрессовщик/запрессовщик сайлентблоков и ступичных подшипников

Съемниками называют группу ручных слесарных инструментов, которые помогают без деструктивных последствий снять зубчатое колесо, шкив, втулку, подшипник.

Принцип работы механизма в том, чтобы передать очень высокий крутящий момент (бывает – до 40 тонн) на демонтируемую деталь. При всем конструктивном многообразии, выпрессовщики состоят из двух основных элементов:

1. Центральный шток с резьбой – это прочный болт определенных размеров.
2. Крючкообразные захваты для зацепления с извлекаемым элементом.

Механизм работает за счет болта (центрального тела): при его закручивании или выкручивании подшипник выходит с посадочного места, либо запрессовывается.

Делаем универсальный трёхзахватник своими руками

Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

• листовой металл (шириной в 10 мм);
• металл-кругляк поперечником в 30 мм.

Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

1. Первый этап изготовления — набросок. Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.
2. Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм. Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.
3. Делаем сердцевину. Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок. Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.



4. Финальная часть работы — изготовление винта. Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.

Чертежи

Ходовая часть авто страдает от неровностей дорожного полотна, особенно части, отвечающие за гашение колебаний. В первую очередь разрушаются передние и задние ступичные механизмы. Для их восстановления требуется съемник ступичного подшипника, изготовленный своими руками.

Создание механизма начинается с расчетов, чертежей съемников ступичных подшипников своими руками, подбора материалов и инструментов.

Чертеж можно продумать и создать самому, либо подобрать готовый в интернете.

Как снять подшипник с барабана стиральной машинки LG

Бытовая техника известного корейского производителя отличается хорошей надежностью, но некоторые детали и расходные элементы требуют периодической замены или обслуживания. Для самостоятельного извлечения п/ш следует предварительно отсоединить все коммуникации, слить остатки воды, разобрать стиралку, чтобы достать барабан.

Затем раскручиваются фиксирующие болты и узел разделяется на две части. При помощи подручных средств или специальных приспособлений выбиваются подшипники, полностью очищаются посадочные места, проверяется наличие повреждений и деформаций на всех деталях.

Монтаж новых элементов и обратная сборка производится в обратном порядке.

Виды съемников

По типу привода инструментарий делится на две группы: механические и гидравлические съемники. В последние встроен гидроцилиндр, который развивает усилие в десятки тонн. Гидросъемники предназначены для самых сложных и тяжелых случаев.

Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

Градация механических приспособлений идет по количеству захватов (двух- или трехлапные) и способу зацепления (наружные или внутренние).

Широкое применение имеет универсальный съемник подшипников ступицы, своими руками который также часто изготавливают. Устройство с повышенным КПД решает много задач: снимает шестерни, муфты, втулки.

Кроме того, существуют поворотные и самоцентрирующиеся конструкции, устройства типа «пантограф» и прочие.

Двухзахватные

Устойчивость съемных принадлежностей определяется количеством захватов. Двухзахватные (двулапые) устройства имеют монолитную конструкцию с двумя опорными лапами. Основные узлы выполнены методом ковки.

Съемник подшипников ступицы ВАЗ своими руками с двумя захватами изготавливается под конкретный размер извлекаемой детали, либо под универсальное устройство. Применяются самоделки для аккуратного демонтажа тугих подшипников в труднодоступных местах. Лапы лучше сделать подвижными за счет шарнирного механизма, стяжек или траверсы.

Выпрессовщики различаются по следующим характеристикам:

• типу крепления лап;
• формой наконечника;
• длиной захвата;
• размерами винта (диаметр, длина);
• материалом изготовления.

Инструмент может быть с шарнирным соединением, удлиненными захватами, с поворотными, раздвижными и перекрестными лапами. Также встречаются модификации с зажимными фиксирующими захватами.

Трехзахватные

По показателю прочности эта конструкция превосходит 2-лапые съемные приспособления, так как изготовлена из кованой усиленной стали. Выпрессовщик бережно извлекает деталь с углубления, при этом физические затраты мастера минимальны.

Большой популярностью среди профессионалов и любителей пользуются съемники на шарнирных соединениях. Инструмент легко подгоняется под диаметр извлекаемой автодетали (нужно просто раздвинуть захваты), центровка происходит автоматически.

Чаще подшипник извлекают, ухватив его за наружное кольцо. Но можно специальным съемником зацепить элемент за внутреннее кольцо и вытянуть из корпуса.

В этом случае определяют размер отверстия подшипника и тип захватов. Если есть опорная поверхность, то удобнее взять 3-лапый инструмент, на конце захватов которого есть загибы на внешнюю и внутреннюю стороны.

Однако можно сделать своими руками съемник внутренних подшипников из двух гаечных ключей, четырех пластин, шпильки с резьбой, болтов и гаек.

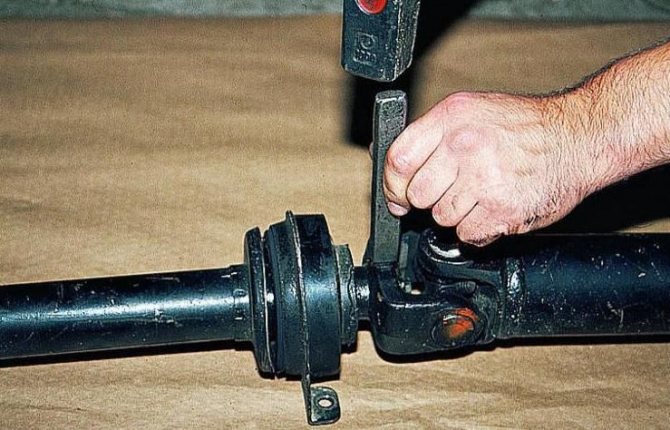

Как снять подвесной подшипник с кардана на Газели

Перед демонтажом вала с двигателя необходимо сделать риски маркером относительно фланца ведущей шестеренки возле продолжения картера коробки передач для сохранения балансировки после установки. Затем последовательно производятся следующие действия:

• открутить болты крепления кардана с фланцем заднего моста;
• достать вал, снять стопорную шайбу, открутить болт и достать П-образную пластину;
• ударив молотком по вилке, разъединить шлицы и демонтировать элемент;
• перед установкой новой детали проверить наличие коррозии и нанести смазку.

При наличии съемника процедура облегчается.

Материалы для изготовления

Подшипник – элемент, который «голыми руками» не возьмешь. Поэтому материалом изготовления идет только прочная высоколегированная сталь. Еще большей крепостью обладает центральное тело – силовой болт.

Для работы потребуются следующие материалы:

• две металлические болванки квадратного сечения;
• пара стальных пластин;
• два болта с гайками;
• выжимной болт с рабочей гайкой подходящего диаметра.

Инструменты: сварочный аппарат, болгарка, электродрель с набором сверл.

Как снять подшипник со ступицы заднего колеса

Перед заменой в полевых условиях необходимо заблокировать автомобиль при помощи надежных упоров. Затем снять колесо, отвинтить болты, постучав по ним сначала медным молотком. Демонтируется тормозной барабан, отвинчивается центральная гайка, потом вытаскивается ступица. Когда внутренняя обойма «застывает» на валу, ее можно снять съемником или сбить зубилом. Подобную процедуру следует производить очень аккуратно, чтобы не повредить поверхность оси.Если верхняя обойма осталась, она выпрессовывается специальным приспособлением или выбивается. Если элемент рассыпается при усиленной эксплуатации, возможно потребуется замена всего узла в сборе.

Какой способ лучше

Однозначно ответа нет, потому что каждый ремонт – частный случай. Все зависит от возраста автомобиля, мудрости владельца транспортного средства, его ответственности за техническое состояние машины. Если человек приобретал авто, чтобы покататься, к потом продать «замученного стального коня», то автомеханику придется достаточно долго трудиться над такой машиной, там практически все составляющие системы будут изношены. В этом случае подойдет второй или третий вариант. Идеальный ремонт машины выполняется в сжатые сроки, не требует дополнительных финансовых вливаний. Первый способ – самый профессиональный и эффективный – использует автомеханик и очень быстро вернет машину в эксплуатацию.

Таким образом, мы обозначили три основных способа, как снять подшипник, но каждый умелец выбирает самый оптимальный, то есть тот, которые подходит больше всего в конкретном случае. Всем удачи в самостоятельном ремонте. Не уверены, тогда обратитесь к специалистам.

Главная задача двигателя электроинструмента – это вращение. Якорь является той важной частью прибора, которая заставляет рабочий механизм вращаться. Срок эксплуатации детали зависит от мощности и частоты вращения, а также активности применения оборудования. Чтобы уменьшить трение во время движения деталей, нужны подшипники. Именно они обеспечивают плавное вращение и улучшают ход рабочего механизма электроинструмента. Если за подшипниками следить и своевременно смазывать, срок их службы увеличивается в несколько раз.

Поэтапный процесс

Самодельный механизм пополнит набор слесарных приспособлений автомеханика. Изготовить съемник ступичных подшипников «ВАЗ 2108» своими руками можно за час.

1. Подготовьте из болванок «пальцы»-захваты: хвостовик оставьте квадратным, пруты сточите так, чтобы на концах получились загибы.
2. Просверлите в хвостовых частях отверстия.
3. По краям пластин также высверлите дырки.
4. С помощью сварки закрепите между пластинами, ровно посередине, рабочую гайку.
5. Вставьте между пластинами «пальцы» так, чтобы отверстия деталей совпадали, а загибы смотрели внутрь.
6. Скрепите болванки и пластины болтами с гайками.
7. Вкрутите в рабочую гайку силовой штырь.
8. На заднем его конце приварите вороток.

Конструкция для замены подшипников собрана. Болты, которыми соединены зацепы с пластинами, не затягивайте сильно – оставьте захватам подвижность.

На последнем этапе придайте виду инструменту эстетики: обработайте шкуркой и антикоррозийным составом. Смажьте резьбу, чтобы она легче проходила рабочую гайку.

Источник

Как снять подшипники с крупных двигателей

Для ремонта крупных силовых агрегатов разработано много специальных приспособлений, с помощью которых производится замена шарикоподшипников, сальников, ревизия и обслуживание. Но когда ремонт следует произвести срочно, в полевых условиях и без специальных приспособлений, следует действовать весьма осторожно, чтобы не повредить основные детали агрегата.

В большинстве случаев, деталь стараются выбить с помощью молотка или зубила или снять при помощи рычагов, в качестве которых подойдут обычные рожковые мощные ключи.

Если элемент прикипел на валу, после предварительной распорки к обойме приваривают скобу из проволоки и стараются сдернуть п/ш при помощи лебедки или гидравлического домкрата. Перед демонтажом элемент можно разогреть.
