Дымогенератор для холодного копчения своими руками: устройство и чертежи доступных вариантов

Из чего состоит дымогенератор

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

• Контейнер (камера сгорания);
• Эжектор;
• Помпа для подачи воздуха.

Компрессор и вентилятор
При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

• Минимальная температура поступления дыма;
• Длительность процесса;
• Не использовать хвойные опилки;
• Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Полезная информация! Когда ваша коптильня готова, попробуйте разные щепки, чтобы подобрать для себя самый лучший вариант, ведь каждая из них дает свой особенный вкус.

Собранная камера (коптильня)

Переходим к особенностям главных элементов дымогенератора и их сборке.

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
4. После этого помещаем в коптильню приготовленные для копчения продукты.
5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
6. Поджигаем топливо и осуществляем запуск компрессора.
7. Открываем заслонку зольника.
8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Как сделать дымогенератор для коптильного шкафа

Дымогенератор для коптильни холодного копчения состоит из нескольких модулей:

• Камера сгорания
• Зольник
• Дымопровод
• Сборник конденсата
• Эжектор
• Вентиляторный блок

Комплектующие дымогенератора для холодного копчения своими руками, чертеж с описанием всех узлов.

Камера сгорания

В камере сгорания происходит тление щепы, прежде тем как заняться её изготовлением необходимо определится с материалом. Обычно камеру делают из трубы лучше из пищевой нержавейки. Труба подойдет как круглая так и квадратная, можно использовать подходящий по размеру огнетушитель. Корпус трубы должен иметь диаметр 90-115 мм, высота трубы от 50 см до одного метра. В магазинах сантехники и отопления в продаже имеются дымоходы из нержавеющей стали различного диаметра и длины, которые идеально подходят для камеры сгорания. Там же можно купить и заглушки к трубе.

Колосниковая решетка и зольник

В нижней части камеры сгорания устанавливается колосниковая решетка, выполненная из перфорированного металла. На решетке происходит горение щепы, также она не дает провалится вниз щепе. Колосники можно изготовить из подходящего по толщине листа металла, просверлив часто отверстия диаметром 4-6 мм. Чуть выше колосниковой решетки в трубе высверливается отверстие для поджигания щепы диаметром 7-10 мм. Это отверстие также выполняет роль поддувала. В некоторых конструкциях делается два отверстия друг напротив друга. При необходимости (слишком большого расхода топлива) одно отверстие прикрывают.

Под решеткой расположен зольник, он же является нижней крышкой, служащий для сбора пепла. Съёмный зольник удобен тем что в любое время его можно освободить от содержимого и процесс чистки камеры упрощается. Размеры зольника составляют 4-6 см по высоте. При длительной работе дымогенератора объём пепла очень маленький, поэтому такого размера зольника вполне хватает на оду две загрузки.

Вам будет интересно: Bavaria – простота и комфорт домашнего пивоварения

Дымопровод

Из камеры сгорания теплый дым попадает в дымопровод, где частично охлаждается. Чем больше объём и высота дымопровода, тем лучше идет естественное охлаждение. Как показала практика, отверстие для выходной трубы лучше делать на высоте 5-7 см от колосниковой решетки. Выходную трубу внутри камеры сгорания не нужно защищать сеткой (ограничивая попадание щепы или золы в трубу), это может привести к быстрому закоксовыванию входа.

Сначала идет сгон из трубы 3⁄4, затем крестовина 3⁄4. В торец крестовины вкручена заглушка для ревизии и чистки. В верх идет труба длиной 50 см по которой дым поступает в эжектор и далее в коптильный шкаф. Эта труба служит для охлаждения дыма. Длина трубы обычно не превышает длины камеры сгорания. В некоторых конструкциях дымогенераторов, вертикальную трубу заменяют трубой большего размера, равной диаметру камеры сгорания. По праву считая, что теплый дым лучше остужается.

Сборник для конденсата и смолы

По вертикальному участку дымохода, дым поднимаясь, конденсируется на стенках трубы и стекает вниз. Кроме влаги, в этом конденсате, находятся и вредные вещества и смолы, которые на продукте копчения никак не нужны. На этом этапе происходит как бы очистка дыма и от тяжелых ненужных фракций. Внизу крестовины устанавливается приемный сборник конденсата.

Сборник конденсата делается из обычной стеклянной банки с резьбой и крышкой под неё. Такая конструкция удобна для быстрой чистки.

Эжектор

Одним из основных узлов для дымогенератора холодного копчения является – Эжектор. Он устанавливается на верхний тройник 3⁄4 дымопровода. Эжектор состоит из штуцера подачи воздуха в который крепится трубка диаметром 6-10 мм. В качестве штуцера используется быстросъемное соединение для поливочного шланга. В отверстие быстро съема вставляется трубка из алюминия или нержавеющей стали, при необходимости отверстие для трубки высверливается до нужного размера.

Вам будет интересно: Рецепт домашней варено-копченой колбасы Московской

После ввинчивания штуцера в тройник, трубка должна выступать на 1,5-2 см (зеленая отметка на рисунке), подбирается опытным путем в процессе тестирования аппарата. Это расстояние имеет большое значение в работе дымогенератора. Поэтому трубку при сборке нужно взять с запасом.

Компрессор или вентилятор для дымогенератора

В штуцер эжектора подается воздух необходимый для бесперебойной тяги дыма. Самым распространенным устройством для этого является аквариумный компрессор для дымогенератора или используют компьютерный кулер охлаждения. Можно не покупать готовое устройство, а сделать компрессор для дымогенератора своими руками.

Для него понадобится корпус, в качестве которого используется электрическая распределительная коробка подходящего размера. Радиальный вентилятор (улитка) для ПК можно приобрести в любом компьютерном магазине. Обязательно установить регулятор оборотов вентилятора сделанный по простой схеме. Блок питания на 12 вольт. Вторая часть быстросъемного соединения. Далее при помощи клея и винтов собирается вентиляторный блок для дымогенератора.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

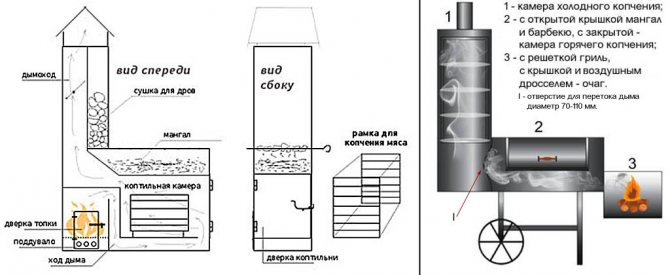

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Дымогенератор с внешним охлаждением

Для изготовления данной модели необходимо иметь навыки работы со сваркой.

Данная установка похожа на предыдущий генератор, но он более долговечен. Так как используется более прочный материал корпуса. Он выполнен из стальной трубы с толщиной стенок в 3 миллиметра. В трубе делаем отверстие для патрубка. Вставляем его в корпус и привариваем. Также к трубе снизу приварена заглушка с отверстиями, она служит в качестве колосниковой решетки.

В корпусе чуть выше колосника просверлена пара отверстий для розжига. Внешняя труба крепится к корпусу также, как в предыдущей модели генератора. Снизу на крышке будет установлена емкость для сбора конденсата. А тройник с эжектором крепим сверху. В качестве переходника эжектора можно использовать штуцер от садового шланга. В штуцер вставляется трубка, к ней будет подключаться компрессор. В качестве крышки аппарата используется дубовая пробка. Монтаж составных частей окончен. Зачищаем самоделку перед покраской. Красим специальной термостойкой краской. Аппарат для холодного копчения готов.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

• стальную трубу с диаметром 10 сантиметров;
• гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
• отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
• небольшой компрессор – подойдет аквариумный;
• фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
• включатель и электропровода;
• термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Ниже представлен самый простой и подробный вариант.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.

В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.

Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.

Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.

Если отверстие будет больше, то это может стать причиной возгорания.

В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр. За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.

После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.

• Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
• Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
• Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.

Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Устройство аппарата с нижним расположением эжектора

• Направление потока воздуха может не совпадать с тягой, что отрицательно сказывается на процессе горения.
• Камера большого размера будет часто тухнуть, а маленькая непрерывно работает недолгое время.
• Дым в дымоход идет сразу с той зоны, где горит топливо, что приводит к повышению его температуры.
• Труба дымохода нуждается в дополнительной защите, чтобы в нее не попадали опилки.

Принцип работы дымогенератора

Дымогенератор с нижним расположением эжектора имеет весьма простой принцип работы.

• До начала запуска процесса копчения, внутрь корпуса нужно поместить опилки и поджечь их.
• Для того, чтобы они лучше горели и при этом подача дыма в камеру горения была стабильной, используется компрессор, подающий воздух.
• Опилки, которые начинают тлеть, практически сразу выделяют дым. Он проходит по специальной трубке и попадает непосредственно в коптильню.
• За то время, что дым будет проходить по трубке, он остынет до нужной температуры. Для того, чтобы можно было контролировать температуру дыма, в коптильной камере или на самом конце трубы устанавливается специальный термометр.

Схема и чертежи генератора дыма с нижним забором воздуха

Чертеж генератора дыма с нижним забором воздуха

Дымогенераторы с нижним забором воздуха используются для того, чтобы производить необходимое количество дыма для поддержания стабильного процесса копчения. Схемы и чертежи можно без проблем найти в Интернете. На первый взгляд может показаться, что конструкция достаточно сложная, но на самом деле это не так. Нужны только определенные материалы и инструменты

Также важно прислушиваться к советам специалистов. Благодаря этому можно без проблем изготовить генератор дыма с нижним забором воздуха в домашних условиях

Основным преимуществом подобной конструкции является то, что он может работать в полностью автономном режиме и не нуждается в постоянном контроле и наблюдении.

Дымогенератор имеет достаточно простое устройство. Главным источником дыма выступает щепа, стружка или специальные опилки, которые помешаются внутрь конструкции и на протяжении долгого времени медленно тлеют. К выбору опилок нужно отнести максимально серьезно. Не стоит покупать щепу, изготовленную из хвойных пород дерева. Лучше всего для копчения приобрести опилки лиственных пород древесин. В некоторых случаях могут использоваться фруктовые опилки.

Техника безопасности

Перед сборкой устройства необходимо изучить основные пункты по технике безопасности:

• Проверьте, чтобы проводка была устойчивой к высоким температурам, и располагалась на максимальном расстоянии от нагревательного элемента.
• Учтите, что поверхность, куда вы планируете установить устройство, должна быть оборудована защитой от возгорания и быть твёрдой.
• Оптимальный выбор материала – металл, покрытый жаростойким лакокрасочным покрытием.
• Желательно установить автоматику – это продлит срок жизни конструкции.



Вариант генератора дыма без сварки

Это более серьезная установка. Детали можно легко приобрести в строительном магазине. Огромный плюс данной модели — отсутствие сварки. У данного устройства отбор дыма происходит снизу генератора. Предусмотрен внешний эжекторный узел. Есть сборник конденсата и система охлаждения.

Нам понадобятся следующие инструменты и материалы:

• Труба из нержавеющей стали. Радиус 50 миллиметров, длиной 800 миллиметров.
• Два сгона диаметром 25 миллиметров, длиной около 150 миллиметров.
• Контргайки.
• Два тройника.
• Две трубы с резьбой на концах.
• Конусный цанговый переходник.
• Резьбовой переходник на 1 дюйм.

Устанавливаем нижний сгон. Он нужен для вывода дыма из генератора. В трубе делаем отверстие так, чтобы в него смог войти сгон. Одну из контргаек оставляем снаружи, вторую устанавливаем внутри. Должно получиться так:

Снизу трубы размещаем колосниковую решетку, она должна быть ниже патрубка. Решетку будет подпирать заглушка трубы. В заглушке необходимо просверлить пару отверстий. Это нужно для свободного движения воздуха внутри генератора. Отличный вариант сделать щель с заслонкой, таким образом, вы сможете управлять подачей воздуха. В корпусе генератора чуть выше решетки проделаем пару отверстий. Оно необходимо для разжигания опилок. К одному концу тройника вкручиваем сгон. Лучше сразу их уплотнять льняной подмоткой. На конце сгона есть две гайки. Между этими гайками зажимаем крышку с резьбой. Впоследствии при работе аппарата снизу будет установлена банка для конденсата.

В свободное отверстие тройника вкручиваем трубу. В конечном итоге этот элемент генератора будет в вертикальном положении. Для надежности крепления этот элемент связывают с корпусом, используя хомут. Здесь дым будет охлаждаться, а конденсат стекать в емкость отбора. На другой конец участка трубы вкручиваем второй тройник.

Тройник должен располагаться перпендикулярно трубе. Он предназначен для сбора эжектора. Теперь собираем узел для соединения тонкой трубки с тройником. Для этого ослабляем гайку цангового зажима. В него будет установлена трубка. После, можно поджать гайку. К цанговому зажиму крепим переходник с ½ дюйма на 1 дюйм.

После, данный элемент вкручивается в свободное отверстие тройника. Если ослабить зажимную гайку цангового переходника, возможно переместить внутреннюю трубку, а после опять зафиксировать ее. Это очень удобно. Выход трубы на 15 миллиметров оставляют свободным. Осталось в свободное отверстие тройника установить отрезок трубы. Монтаж составных частей окончен.

Осталось протестировать самоделку. Заполняем генератор опилками. Аппарат при этом нужно плотно закрыть. Вертикальная труба запускается в коптильный отсек. В качестве коптильни также используем картонную коробку. Компрессор подключаем к эжектору. На крышку накручивается емкость для сбора конденсата. Включаем компрессор. Разжигаем опилки и готово.

Основное преимущество данного аппарата заключается в скорости и легкости сборки. Но дымогенератор не лишен недостатков.

• Недолговечность генератора.
• Непродуманная система охлаждения.
• Неудобный демонтаж.

Дымогенераторы: от применения до принципа работы

Название этого устройства — дымогенератор — говорит само за себя. При помощи него происходит выработка дыма и подача его в коптильный шкаф.

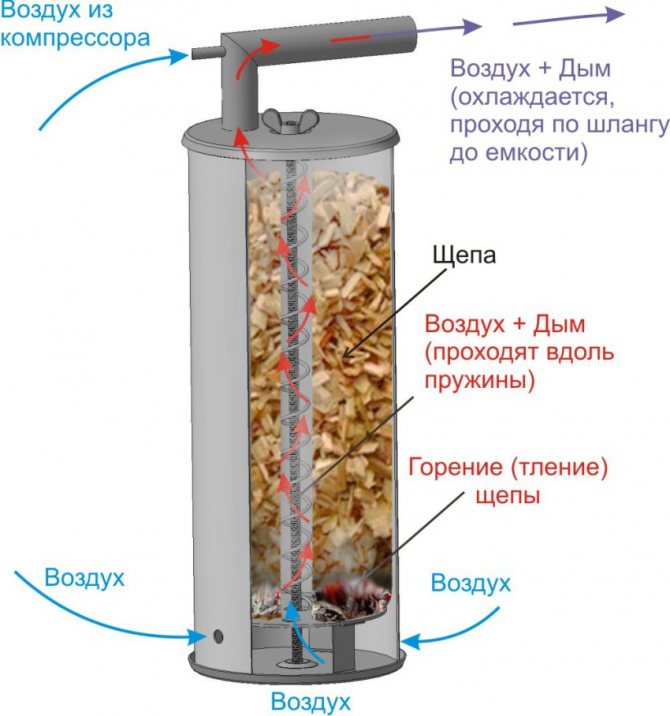

Описание принципа работы

В нижнюю часть камеры, изготовленной обычно из жаропрочного материала, закладываются опилки. Затем, через специальное отверстие (поддувало), они поджигаются. Посредством поддувала также регулируется тяга.

В результате тления опилок в закрытой камере образуется необходимое количество дыма, поднимающегося вверх. Одновременно в камеру небольшим компрессором, соединенным шлангом с патрубком, вдувается воздух.

Воздух способствует попаданию дыма через трубку — дымоход в камеру с размещенными продуктами. Такое устройство называется эжектором. Температура дыма на выходе небольшая, так как огонь разгорается медленно, и продукт готовится практически в идеальных условиях.

Что такое дымогенератор и зачем он нужен

Ключевой составляющей любого способа копчения является костер. При обустройстве холодной коптильни показатели рабочей температуры не должны превышать 40°C. Чтобы достичь этого режима, очаг огня размещают на небольшом расстоянии от камеры, а в свободном месте прокладывают дымопровод, в котором осуществляется охлаждение дымового потока. Нередко дымоходную трубу углубляют в почве.

Наличие дымогенератора делает систему более функциональной и простой в эксплуатации. Конструкция характеризуется компактными размерами, а в качестве источника энергии используется щепа или ольховые и дубовые опилки. Оказываясь в трубе, сухое сырье начинает медленно тлеть, а продукт горения сохраняет оптимальную температуру. Чтобы запустить процесс тления, достаточно задействовать электрический или газовый подогреватель. Циркуляция дыма выполняется с помощью нагнетающего компрессора.

Холодный метод пользуется спросом по простой причине: он придает мясу, салу, сырам или рыбе особый вкус и аромат. При этом в составе готовых продуктов отсутствуют вредные примеси или химикаты, которые содержатся в большом количестве в магазинных колбасных или сырных изделиях.

Принцип работы генератора дыма

Собираясь соорудить дымогенератор для копчения, необходимо подробно разобраться в принципе его действия и устройстве. Понять, как работает генератор дыма несложно, поскольку в этом задействован процесс пиролизного разложения теплоносителя в камере с ограниченной подачей воздуха. Магазинные изделия оборудованы всевозможными датчиками, переключателями и механизмами, позволяющими менять интенсивность выделения дыма и его температуру.

Дымогенератор для коптильни может иметь разные размеры. В зависимости от этой характеристики он может выполнять разные объемы работы. Если неправильно рассчитать мощность системы и не учесть габариты, потраченные усилия окажутся напрасными.

Возможные доработки и усовершенствования

Для того, чтобы сделать самодельный дымогенератор более удобным в использовании, можно дополнить его некоторыми деталями и немного усовершенствовать. Сделать это очень просто, а результат сможет удивить каждого.

Зольник

Для того, чтобы сделать зольник, можно использовать отрезок трубы с сечением, которое чуть больше того, которое имеет труба на корпусе.

Если такой трубы нет, то можно непосредственно к куску трубы приварить дно, а к корпусу по всему периметру тонкую полоску металла.

Затем корпус будет вставляться в зольник. В этом случае ножки конструкции будут привариваться непосредственно к емкости для сбора золы.

Регулируемая тяга

В самых простых дымогенераторах, изготовленных из трубы, очень сложно регулировать интенсивность горения. Для того, чтобы за процессом горения было проще следить, можно отрегулировать производительность используемого компрессора. В конструкцию дополнительно в таком случае будет встраиваться регулируемое поддувало.

Делается оно по тому же самому принципу, что и шибер.

• Внизу корпуса приваривается небольшой кусок круглой трубы.
• Затем нужно просверлить два отверстия, которые будут находиться друг напротив друга.
• Сквозь отверстия протягивается небольшой прут, длина которого должна быть примерно на 20 см больше, чем диаметр трубы.
• Из куска металла с толщиной 2-3 миллиметра вырезается круг, диаметр которого будет немного меньше, чем внутренний диаметр трубы.
• Прут сгибается, чтобы получилась «ручка».
• После того, как в отверстия будет вставлена данная «ручка», нужно приварить вырезанный круг.

Заслонка, которую можно регулировать – готова. Если ее поворачивать, то можно регулировать не только поступление воздуха, но и интенсивность самого горения.

Сборник для конденсата

Когда дымогенераторы для холодного копчения работают, то происходит достаточно активное выделение конденсата. Для того, чтобы решить возникшую проблему, в готовую конструкцию можно добавить сборник для конденсата.

• Выходная трубка генератора дыма опускается вниз.
• В самой нижней точке нужно установить емкость, в которую будет стекать конденсат. К емкости привариваются две трубки, расположенные друг напротив друга.
• Затем с противоположной стороны трубу снова нужно поднять вверх и подключить к коптильному шкафу.

За счет такого усовершенствования устройства, большая часть конденсата будет попадать в емкость, что позволит практически полностью решить проблему.

Эжектор

Нужно подготовить небольшую трубку, диаметр которой будет составлять ¾ дюйма. Она будет выполнять роль дымохода. Также подготавливаются бобышки и штуцер, который будет использоваться для подачи воздуха. Дымоход и бобышку нужно приварить к заранее проделанным отверстиям, используя сварочный аппарат.

Затем штуцер вкручивается в бобышку вместе с трубкой эжектора. Длину трубки нужно подбирать с учетом того, что она должна заходить примерно на один сантиметр в дымоход. После этого гибкий шланг от компрессора нужно присоединить к штуцеру.

Компрессор

Приобрести компрессор для дымогенератора можно в любом зоомагазине.

Устройство, которое используется для подачи воздуха в аквариум – это самый лучший вариант для самодельного генератора дыма.

Во время выбора компрессора нужно учесть то, какую он имеет производительность. Лучше всего использовать устройство, производительность которого не превышает 60 литров в час.

Коптильная камера

Перед тем, как приступить к монтажу генератора, стоит определиться с тем, какой объем будет иметь коптильная камера. Кроме того, важно, чтобы все стыки используемой коптильни были герметичными, в ней можно было поддерживать постоянный температурный режим и присутствовал дымарь для циркуляции дыма и отвода конденсата.

Крепить дымогенератор нужно к боковой стенке. Дополнительно можно установить фиксаторы дымохода или же сделать специальное фланцевое соединение.

На что смотреть при выборе

Какие советы может дать вам наша редакция для максимально выгодной покупки?
Обратите внимание на следующее:

1. Внешний вид аппарата. Этот параметр в основном зависит от материалов, используемых производителем. Отлично выглядит нержавеющая сталь, к тому же имеет более долгий срок службы и легко очищается. Оптимально выглядит сталь не менее 1.5 мм. Большая толщина, соответственно, лучше. Большинство моделей сегодняшнего рейтинга имеют стенку размером 2 мм.
2. Простота конструкции. Крышка должна быть деревянной – такой материал не оставит ожогов. Также присмотритесь к моделям со съемным дном – это значительно упростит процесс очистки загрязненного дымогенератора.
3. Способ подачи дыма. Лучше, если патрубок расположен в нижней части аппарата. Почему? Во-первых, при таком расположении требуется меньший расход щепы. Во-вторых, вредные смолы из конденсата не попадут на ваши продукты. И в-третьих, дым быстрее попадет в коптильню. В общем, одни плюсы.
4. Покупайте только полностью укомплектованный дымогенератор. Вы же хотите сразу после покупки насладиться вкусной едой, приготовленной в новом приборе? Тогда обязательно проследите за тем, чтобы в упаковке были необходимые элементы (компрессор, крепежные болты, термостойкие шланги,таймер, коптильня, зажигалка и щепа).
5. Наличие инструкции и рецептов.С ними вы быстрее освоите управление новым аппаратом.

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см.

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе.

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Самостоятельная сборка

В продаже есть много моделей заводского производства, но при наличии навыков работы с металлом можно сделать дымогенератор для холодного копчения своими руками по нашим чертежам.

Изготовление одной из конструкций с помощью подручных материалов показано в видеоролике ниже (дымогенератор Камчатский):

Конструкция с вентилятором

Самой распространённой моделью для собственноручного создания является аппарат с вентилятором. Чертеж дымогенератора для коптильни с вентилятором показан ниже.

Чтобы сделать дымогенератор для копчения своими руками по чертежу выше, необходимы:

• Для корпуса нужна квадратная 100х100 мм или круглая ∅100 мм труба длиной 0,8 м. Размеры приблизительные.
• Кусок водопроводной трубы 3/4-1.5″ с резьбой и гайки соответствующего диаметра для дымохода. Для горячего копчения длина дымохода — 30-50 см, для холодного на конец дымохода надевается металлорукав или он удлиняется до необходимой длины. Она подбирается опытным путём.
• Электровентилятор небольшой мощности. Можно взять аквариумный компрессор.
• Резиновые и стальные трубки небольшого диаметра. Нужны для подсоединения вентилятора к корпусу.

Чтобы сделать дымогенератор для коптильни, необходим следующий порядок:

1. Для корпуса изготавливаются дно и крышка. Эти детали должны иметь бортики, плотно одевающиеся на трубу и не дающие золе снизу и дыму сверху выходить наружу.
2. В самом корпусе чуть выше бортиков сверлятся несколько отверстий ∅6-10 мм для подачи воздуха в зону горения. При плохой тяге их число можно увеличить.
3. На расстоянии 5 см от верха сверлится отверстие для дымохода. Он закрепляется двумя гайками или электросваркой.
4. На противоположной от дымохода стороне сверлится отверстие для тонкой трубки, через которую подаётся воздух. Внутри корпуса она должна быть направлена на дымоход, но не входить в него. При этом воздух от вентилятора смешивается с дымом и поступает в коптильную камеру.

Для изготовления дымогенератора холодного копчения своими руками чертежи с размерами можно нарисовать самостоятельно по примерам выше.

Такая конструкция изготавливается и из других материалов, а также по желанию дополняется конденсатосборником, кулером и другими аксессуарами.

Изготовление дымогенератора своими руками из бидона

Части корпуса простого генератора дыма для холодного копчения своими руками можно изготовить из трёхлитрового эмалированного или нержавеющего бидона.

Важно! Алюминиевый бидон сразу прогорит, поэтому такой материал не годится.

Стенки у этой ёмкости тонкие, поэтому дымоход с инжектором крепится сверху, а на высоте 2-3 см от дна сверлятся 3-4 отверстия ∅6 мм для подсоса воздуха.

К инжектору с одной стороны тонкой резиновой или ПВХ трубкой подключается компрессор, а с другой — присоединяется дымоход из металлической гофрированной трубы.

Как сделать дымогенератор из газового баллона

По конструкции это устройство напоминает печь «буржуйка».

Пошаговая инструкция по созданию дымогенератора из газового баллона включает в себя следующие пункты:

1. Выпустить остатки газа.
2. Постоянно поливая кран водой отпилить его ручной ножовкой. Если баллон из-под углекислого газа или кислорода, то можно использовать углошлифовальную машинку.
3. Приварить к баллону ножки. Это необходимо для устойчивости.
4. Вырезать газовым резаком или болгаркой две дверки. Одна снизу, размером 10х10 см, — это будет поддувало. Вторая сверху, шириной в 1/3 окружности баллона, а высотой в его диаметр. Через него будет устанавливаться колосник, и загружаться щепа.
5. Из вырезанных кусков стенок изготовить дверки. Закрепить их на петлях.
6. На высоте 1-2 см над поддувалом приварить внутри 4 гайки М20. На них укладывается колосник.
7. Сделать колосниковую решётку из стальных прутов ∅10 мм или стального круга толщиной 10 мм. Уложить решётку на гайки.
8. Вместо отрезанного вентиля приварить отрезок трубы с резьбой. Его длина — 5-7 см и диаметр — 25-40 мм.
9. На резьбу накручивается эжектор. С одной стороны к нему подключается компрессор, а с другой — дымоход.

Конструкция дымогенератора с кулером (охладителем)

Для процесса холодного копчения необходим дым температурой не выше 50°С, а из генератора он выходит намного горячее. Для его охлаждения можно удлинить дымоход или установить охладитель (кулер).

Принцип работы устройства с кулером основан на увеличении времени движения дыма к коптильной камере. Для этого между генератором и камерой устанавливается дополнительная емкость.

Совет! При остывании дыма из него выделяется конденсат, поэтому в нижней точке охладителя необходимо установить сборник конденсата.

Дымогенератор лабиринтного типа своими руками

Основное отличие лабиринтного дымогенератора в наличии ёмкости для опилок. Для изготовления такого агрегата своими руками необходима стальная сетка или мелкоячеистая решётка:

1. вырезается квадрат размером на 50 мм меньше основания агрегата;
2. из этой же сетки вырезаются полоски шириной 5 см;
3. на основании размечаются дорожки шириной 4-6 см;
4. электросваркой полосы закрепляются на основании.

Схема работы указана на рисунке выше

Совет! Опилки нужно брать самые мелкие, после циркулярной пилы.

Схема сборки фрикционного дымогенератора

Большинство устройств для получения дыма работают на принципе сжигания деревянных опилок и щепы. Но есть аппараты, в которых дым получается трением деревянного бруска о стальной шкив.

Шкив находится на валу электродвигателя мощностью 2-4 кВт и 1400 об/мин. Он изготавливается из текстолита со стальной обоймой. Для охлаждения в текстолите сверлятся наклонные отверстия.

К шкиву прижимным устройством прижимается деревянный брусок. Это устройство может быть с грузом, и усилие регулируется его величиной или пружинным, с регулировочным винтом. От усилия прижатия зависит количество дыма.

На пути дыма перед коптильной камерой ставится мелкая сетка, к которой подключается отрицательный вывод источника высокого напряжения, а положительный присоединяется к крюкам и решётке, на которые крепятся продукты. Дым, проходя через решётку, приобретает отрицательный заряд и быстрее коптит продукты, заряженные положительно.

На рисунке показана схема сборки фрикционного дымогенератора

Источником высокого напряжения служит магнето, устанавливаемое на валу двигателя, или подключённая к сети ~220 В катушка зажигания.

Дымогенератор из нержавейки

Большая часть устройств для производства дыма изготавливается из углеродистой стали. Но если есть в наличии навыки и материалы, то самодельный дымогенератор для коптильни холодного копчения лучше сделать из нержавеющей стали.

У таких аппаратов есть преимущества перед другими материалами:

• из-за более высокой термоустойчивости топка из нержавеющей стали медленнее прогорает;
• устройство не подвержено коррозии под воздействием конденсата и атмосферных осадков.

Схема работы такого агрегата показана на рисунке ниже.

Дымогенератор для холодного копчения с нижней подачей дыма

Классическая конструкция устройства для производства дыма предполагает установку выходного отверстия вверху. Но дым, поднимаясь по аппарату вверх, остывает. Устройства, предназначенные для горячего копчения, целесообразно делать с нижним эжектором, на высоте 50 мм над колосниковой решёткой.

Конструкция и принцип действия такого агрегата показаны на рисунке:

Важно! В аппаратах с нижним отводом дыма установка эжектора обязательна.

Изготовление спирального дымогенератора

Для охлаждения дыма кроме дополнительной камеры используется вертикальная труба с находящимся в ней шнеком, или винтом Архимеда:

1. спиральный охладитель собирается в корпусе из трубы ∅100 мм и длиной 500 мм;
2. в качестве оси используется труба ∅40 мм и длиной 500 мм;
3. витки шнека изготавливаются из стальных колец с наружным диаметром 100 мм и внутренним — 45 мм;
4. кольца разрезаются с одной стороны, витки раздвигаются и надеваются на ось;
5. все элементы конструкции закрепляются электросваркой, шнек помещается в корпус;
6. к торцам корпуса привариваются крышки, а к бокам присоединяется дымоход.

Важно! При остывании из дыма выделяется конденсат, поэтому к нижней крышке подключается сборник конденсата.

Схема для самостоятельной сборки спирального дымогенератора

Дымогенератор с очисткой дыма

В дыме, выделяющемся при тлении опилок, кроме ароматных веществ есть смолы, копоть и другие составляющие. Они портят вкус готового продукта, и для улучшения качества дым правильного дымогенератора следует пропустить через очиститель.

Это труба большего диаметра, чем дымоход. Внутри неё находятся стальные стружки или металлические мочалки для мытья посуды.

Дымогенератор с очисткой дыма

Дымогенератор со сборником конденсата

При остывании дыма из него выделяется конденсат. Попадая на продукты, влага ухудшает вкус и внешний вид копчёностей, поэтому её необходимо удалять из дыма.

Для сбора конденсата в дымоходе устанавливается тройник с отводом в пластиковую ёмкость. Есть два способа его установки:

• При помощи электросварки. Дымоход прогибается в средней трети и в нижней части изгиба приваривается отвод, на который надевается трубка для сбора конденсата.
• При помощи водопроводных тройников. Если для дымохода используются водопроводные трубы, то на них накручивается тройник с отводом в конденсатосборник. За счёт конструкции отвод будет нижней частью горизонтального дымохода.

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования: Компактный дымогенератор

• Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
• Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
• С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

Вариант трубы с отверстием

• Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Обратите внимание! Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей.

• Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
• Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
• Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 – 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
• После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

• Устанавливаете вентилятор (прекрасно подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.

Вот и все, ваш агрегат готов.

Изготовление и сборка элементов конструкции

Корпус

Берем квадратную трубу (10х10х3 см, длиной 50 и более сантиметров; можно использовать трубу даже до 1 метра, но увлекаться не стоит, так как со слишком большим устройством труднее управляться, например, чистить его). Такие габариты трубы позволят наполнить дымогенератор опилками для обеспечения его работы в течение не менее 10 часов, именно столько времени можно будет производить холодное копчение на одном наполнении.

Сверлим в трубе соосные отверстия на расстоянии 6 см от верхнего торца, которые понадобятся для эжекторной втулки и дымохода. Подбираем диаметр, учитывая наружные диаметры данных приспособлений.

Отступив от верхнего торца на 10 см с помощью сварки внутрь крепим стальной стержень согласно ширине трубы, он будет выполнять роль верхнего пружинного зацепа.

Привариваем упор, который служит в качестве ограничителя при соединении зольника с корпусом генератора. Для изготовления упора пластина размерами 11,5х11,5 см и толщиной 0,6-0,8 см вырезается с отверстием в форме квадрата по размерам самой корпусной трубы.

Сверлим от нижнего торца на 4-5 см отверстие под розжиг древесины.

Эжектор и дымоход

В отверстиях, которые сделали в корпусе, привариваем на одной стороне эжекторную втулку, на другой трубу 3/4. Размер втулки нужно подбирать по штуцеру. Если используем камазовскую трубу, то предварительно припаиваем ее к штуцеру. Если токарный опыт отсутствует, обратитесь к профессиональному токарю.

Основными размерами данного узла являются диаметр (внутренней и внешней трубок агрегата) и длина захода внутренней трубки в выходную систему устройства.

Параметры выходного отверстия равны диаметру прохода трубы 3/4 дюйма. Для внутренней трубки оптимальным будет диаметр 6-8 мм.

При слабой воздуходувке рекомендуется внутренний диаметр трубки для эжектора 6-10 мм. Оптимальный заход меньшей трубы в большую (3/4) – 2 сантиметра. Перед пробным запуском внутреннюю трубку делайте с запасом. При необходимости ее можно будет укоротить до оптимальных размеров по результатам эксперимента.

Эжектор является важным рабочим элементом генератора дыма. Его устанавливают перед выходом из камеры сгорания. Если же трубка забора располагается внизу камеры, то этот узел устанавливают снаружи – на трубе, которая служит связующим звеном нижнего заборного патрубка и верхней трубы, которая подает дым в камеру копчения.

Пружина и решетка зольника

Подбираем по размерам и нагрузке пружину. Она будет вставляться в корпус генератора, обеспечит хорошую тягу и упростит проход дыма в эжекционную зону. Подойдет любая пружина, в том числе старая дверная – главное, чтобы по длине при килограммовой нагрузке она находилась в генераторном корпусе.

Занимаемся изготовкой решетки зольника. Для этого используем лист с перфорацией (отверстия должны быть не больше топливных щепок, а зола свободно проходить через них). Сгибаем лист П-образно, находим центр, вставляем болт М8х45, контрим с двух сторон. На конце болта проделываем дырку немногим более проволочного диаметра пружины. Можно использовать стандартный болт под шплинт.

Зольник

Сделать зольник несложно. Используем квадратную трубу (11,0х10,0х0,3 см, высотой 10 см) и опорную пластину (15,0х15х0,5 см), привариваем к ней нижнюю плоскость. Размер опорной пластины можно использовать и другой.

Сверлим для фиксации зольника к корпусу генератора отверстие М8, в которое будет вставляться болт. Затем сверлим еще 3 отверстия для самой заслонки (Ø8 мм) и 6 отверстий для крепления направляющих (М4).

Кроме розжига топлива заслонка нужна для того, чтобы регулировать тягу и интенсивность тления.

Крышка

Изготовляется по тому же принципу, что и зольник. Однако на верхней пластине с помощью сварки делаем ручку. Делая верхнюю крышку, не нужно сверлить дополнительные дыры, например, отверстия для вентиляции или те, что применяются для формирования дымохода. А вот приваренные по краю бортики будут кстати, они позволят плотно надевать крышку на корпус дымового генератора.

Сборка

Порядок сборки дымогенератора представлен на этой иллюстрации:

Конструкция собранного прибора представлена на этом чертеже:

Традиционное устройство коптильни холодным дымом

Устройство коптилен разного типа

Независимо от типа копчения источником дыма является тлеющий костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

Особенности работы самодельного дымогенератора для холодного копчения

Когда вы уже собрали дымогенератор для холодного копчения своими руками (чертежи и другие советы по сборке представлены выше), то остается только рассмотреть сам процесс копчения продуктов.

Для правильного процесса приготовления продуктов холодного копчения, собираем все элементы в одну систему:

• Расположите генератор на основании, которое должно быть сделано из несгораемых элементов, например, бетонная плита.
• Положите около 0,5 – 1 литра сухой щепы.
• Соединяете патрубок и дымоход с камерой копчения.
• Разожгите щепы, используя специальные просверленные отверстия.
• Запустите вентилятор.

Процесс начат, в качестве инжектора выступает тройник. Если вы все правильно собрали, то процесс горения будет происходить самостоятельно и дополнительное участие вас в работе устройства не потребуется.

Обратите внимание! Вы можете самостоятельно менять температуру, изменяя длину дымохода.

При сборке дымогенератора для холодного копчения своими руками по чертежам, в качестве корпуса вполне можно применить кастрюлю, бидон, другие емкости в виде цилиндра. Можно собрать модель и без вентилятора, но функционировать она будет хуже, так как чаще всего природной тяги не хватает для эффективного процесса приготовления деликатесов.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Генераторы дыма для копчения продуктов пользуются большой популярностью у тех, кто любит еду с «дымком» и широко применяются в пищевой промышленности. Они ценятся не только благодаря тому, что при помощи них можно самостоятельно приготовить копченую продукцию, но и потому что они просты в изготовлении и обслуживании.

Компрессор

Нередко у человека, решившего взяться за собственноручное изготовление генератора дыма, возникает вопрос насчёт компрессора. Как его сделать? Всё просто.

Вам понадобится обычный компьютерный кулер. Его необходимо приклеить к внутренней стороне отрезка пластиковой бутылки, на горлышко нужно надеть шланг. Компрессор для дымогенератора готов! Он вполне работоспособен, хоть и смотрится непрезентабельно.

Подойдёт также аквариумный компрессор. Можно вообще не использовать этот элемент. Конструкция будет работать и без него, но не так эффективно.

Дополнительные рекомендации и вывод

Изучив актуальные предложения рынка и после точной оценки собственных сил, будет не сложно принять правильное решение. Чтобы изготовить дымогенератор для холодного копчения своими руками, чертежей недостаточно. Понадобятся не только теоретические знания, но и практические умения. Впрочем, при правильном подборе комплектующих деталей в данном случае трудности будут минимальные.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Как коптятся продукты

Чаще всего «объектами» домашнего копчения становятся мясо и рыба. Продукты эти разные, и правила их приготовления немного отличаются. В первую очередь, это касается температуры дыма.

Как правило, для холодного копчения мяса используется дым температурой около 20-22 градусов. А вот для приготовления рыбы дым требуется немного горячее — примерно 30-40 градусов.

Время копчения может быть разным, в зависимости от размеров и толщины кусков мяса или рыбы.

Если при горячем копчении полностью готовый продукт можно получить уже через несколько часов, то время готовности «холодных» копченостей в некоторых случаях может составлять пару дней.

Непосредственно в самой коптильне подготовленные продукты укладываются на металлические решетки или же подвешиваются на крюки.

Обратите внимание, что правильный дымогенератор подразумевает наличие банки или другой емкости, которая служит для сбора конденсата.

Также на пути к коптильне необходимо сделать дополнительную систему фильтров из решеток, на которых при прохождении дыма будут оседать смолы.

Чем лучше будет очищен дым до попадания в коптильню, тем более полезным и безопасным получится копченый продукт.

Простейшую схему дымогенератора вы можете посмотреть на картинке ниже.

Размеры на чертеже не указаны, потому что каждый делает все под себя. Обычно используется круглая (Ø100 мм) или квадратная профильная труба 100х100 мм длиной около 80-90 см.

Разберём основные ошибки приготовления блюд

1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Источники

• https://aquatic-home.ru/dymogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami-chertezhi.html
• https://AlkoDoma.ru/oborudovanie/dymogenerator-dlya-holodnogo-kopcheniya-svoimi-rukami.html
• https://remboo.ru/stroitelstvo/pechi/samodelnyj-dymogenerator.html
• https://HouseChief.ru/dymogenerator-dlya-kholodnogo-kopcheniya-svoimi-rukami-chertezhi.html
• https://1pokopcheniyu.ru/dymogenerator/dlya-holodnogo-kopcheniya
• https://svoimirykamiinfo.ru/dymogenerator-svoimi-rukami/
• https://gidrukodeliya.ru/dymogenerator-svoimi-rukami
• https://1-teplodom.ru/dymogenerator-svoimi-rukami-certezi-i-foto-posagovaa-instrukcia/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/kak-sdelat-dyimogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami
• https://NashDymok.ru/smokesystem/chertezhi-dymogeneratora/

[свернуть]

Что такое копчение, его преимущества, из чего получают дым

Копчение – это технология приготовления продуктов методом тепловой обработки с использованием дыма. Роль посуды здесь исполняет не кастрюля или сковорода, а коптильня. Приспособление имеет камеру, где располагают продукты. Оператор следит, чтобы поступающий дым равномерно их окуривал, поддерживает температуру, требуемую рецептурой.

Копчение популярно благодаря 3 преимуществам:

1. Любой продукт, особенно мясной и рыбный, содержит различные бактерии, способные нанести вред здоровью человека. Некоторые паразиты не уничтожаются заморозкой и от пребывания в соли. Дым нейтрализует все бактерии, делает продукт 100% безопасным для употребления.
2. После копчения продукты сохраняют в своем составе больше витаминов и других полезных веществ, чем после варки, жарки или приготовления в духовке.
3. Копчение оказывает на продукты консервирующее воздействие. Они способны долго храниться без закатывания в банки или заморозки.

Копчение не означает, что продукт нужно просто поместить в дым. Если это сделать обычным способом над тлеющими дровами или сжигаемыми осенью сорняками, мясо или рыбу придется просто выбросить. Продукты покроются копотью, их невозможно будет есть.

Дым в коптильне тоже получают методом сжигания древесины, но по другой технологии. От этого продукты приобретают золотистый цвет. Дополнительно важен аромат, а зависит он от сорта используемой при сжигании древесины:

• Ольха считается универсальным материалом. Она подойдет для копчения рыбных, мясных и растительных продуктов.
• Дубом чаще коптят красное мясо, например, свинину или говядину.
• Ива выделяет специфический аромат, подходящий для копчения дичи. Охотники таким методом готовят лосятину или медвежатину. Хорошо ивой коптить болотную рыбу, имеющую специфический запах ила.
• Вишней хорошо коптить продукты растительного происхождения. В эту категорию входят овощи, ягоды, орехи.

Древесину в коптильне используют обычно щепой или опилками. Сырье покупают, получают самостоятельно из сухих веток фруктовых и других лиственных деревьев. Сосну, ель и все остальные виды смолянистой древесины для копчения не используют.
