Реечный домкрат своими руками: ТОП-10 лучших вариантов

Обычный человек мыслит так: если у него чего-то нет — это можно купить. Простой и понятный подход, который выполним только в случае достаточного количества денег в кармане.

У мастера-самодельщика мнение немного другое: если чего-то нет — это можно сделать.

И действительно, зачем тратить деньги на что-то, если это что-то можно сделать своими руками?

Очень часто это касается инструментов и приспособлений для ремонта и обслуживания автомобилей.

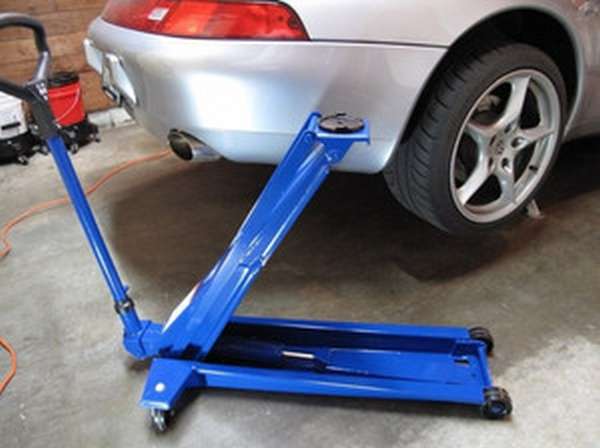

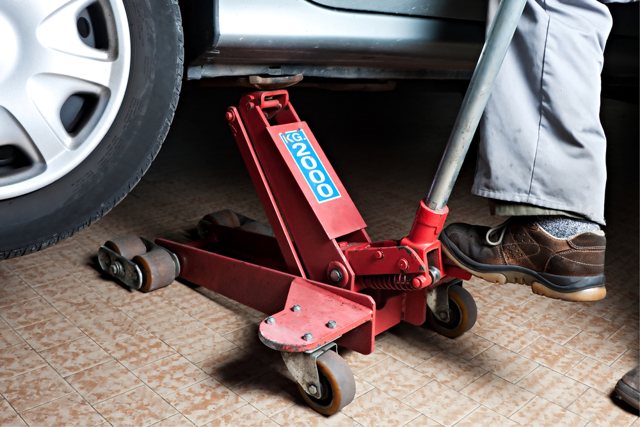

Возьмем, к примеру, подкатной домкрат. Да, всегда можно купить на рынке первый попавшийся механизм, заплатив за него 1500-2000 рублей. Но уверены ли вы будете в его надежности?

Практика показывает, что есть вещи, на которых лучше не экономить. И подкатной домкрат — это как раз тот случай.

Если купить хороший домкрат от надежного производителя — жаба давит, то при наличии обрезков металла можно сделать его своими руками.

Причем вы сразу сможете убить двух зайцев. Самодельный подкатной домкрат будет намного дешевле фирменных моделей, но в то же время — надежнее дешевых китайских аналогов.

В рамках данной статьи подробно рассмотрим 4 интересных идеи от домашних умельцев, как сделать подкатной домкрат для авто своими руками. Если какая-нибудь из конструкций вам понравится — берите на заметку!

Популярные виды домкратов

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.
Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

• винтовые;
• реечные;
• пневматические;
• гидравлические.

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

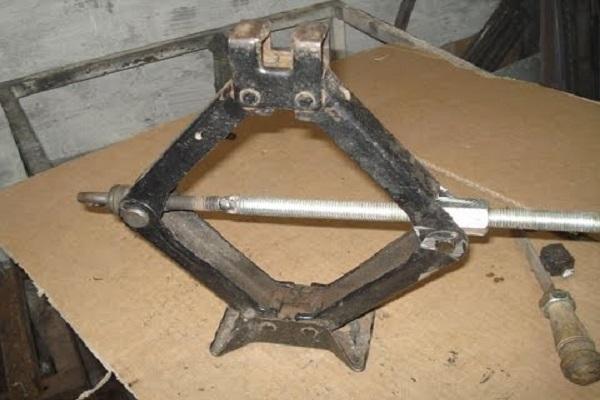

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

• такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
• передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

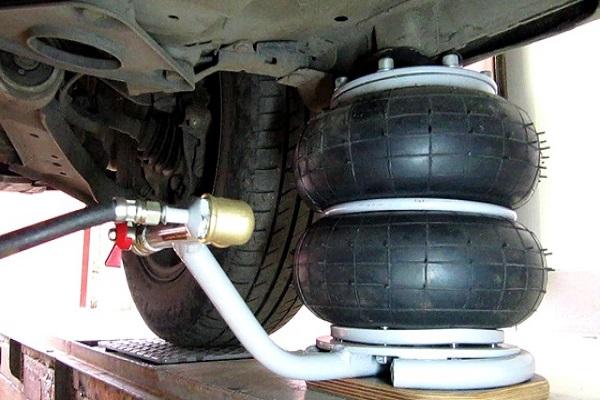

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Самодельный домкрат для поднятия машины: чертежи и описание как сделать

Домкрат является приспособлением, без которого не обходится ни один водитель при ремонтных работах своего авто. Он нужен для поднятия грузов на небольшую высоту. Его следует хранить в багажнике машины или в гаражном помещении.

При покупке такого устройства необходимо обращать внимание на показатели грузоподъемности, которые должны быть как можно выше, а также на универсальный функционал. Многие автолюбители отдают предпочтение гидравлическому домкрату, который можно соорудить своими руками.

Но перед этим нужно изучить информацию, как сделать самодельный домкрат для автомобиля своими руками в домашних условиях.

Виды домкратов

На сегодняшний день в ассортименте магазинов для автолюбителей есть несколько видов домкратов как от отечественных, так и от зарубежных производителей. Популярные разновидности:

• гидравлический;
• механический;
• электрогидравлический и электрический;
• пневматический.

Работа гидравлического подъемника заключается в том, что он перекачивает в рабочую полость тормозную жидкость или гидравлическое масло. У одноклапанных моделей есть клапан, который предотвращает обратный отток масла, а в двухклапанный тип встроен перепускной страховочный клапан, который препятствует мелким повреждениям конструкции, если будет превышена допустимая нагрузка.

Пример использования домкрата

Механический самодельный домкрат является подъемным устройством для комплектации легковых автомобилей. Принцип его работы заключается в том, что винтовая шпилька перемещается механическим усилием.

Что касается электрогидравлической конструкции, то она приходит в действия за счет электропривода. Существуют некоторые модели подъемника, у которых есть ручной привод.

Реечный домкрат в древности

Первые устройства использовались древними воинами в качестве осадных орудий во время штурма крепостей. С помощью таких приборов приподнимали ворота, сбрасывали их с петель и проникали в поселение. Создателем домкрата для автомобилей является сотрудник одной из американских станций техобслуживания по имени Питер Лунати. Идея возникла, когда он увидел, как один парикмахер перед стрижкой поднимает кресло на нужную высоту, нажимая на специальный рычаг. Так в 1925 году был создан первый в мире платформенный подъемник, работающий благодаря системе гидравлики с применением ручного насоса.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

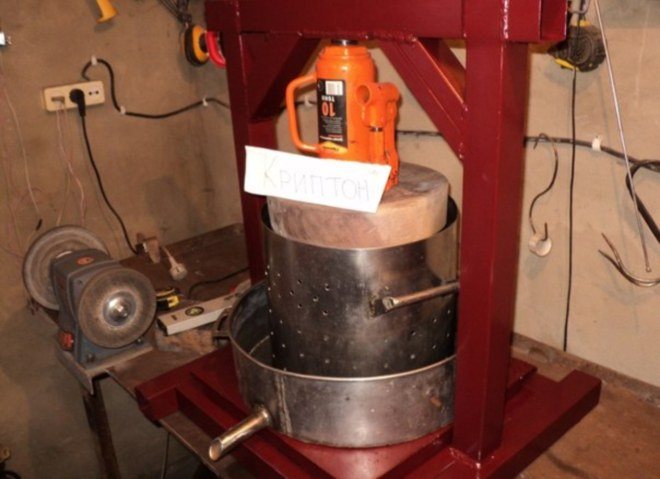

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

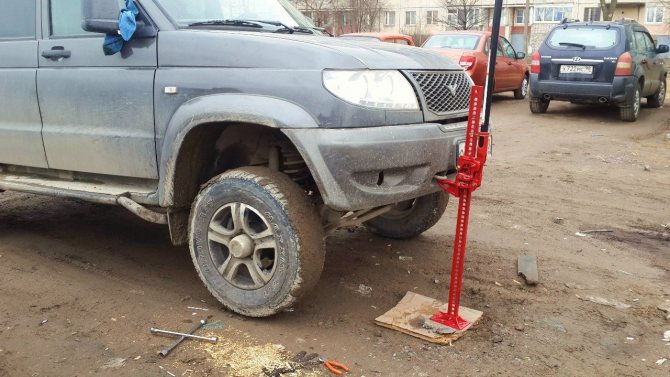

Реечный домкрат сегодня

Изначально реечный домкрат использовался только как подъёмное устройство для железнодорожных вагонов, но позже, с развитием автомобильной промышленности, плотно поселился в среде автомобилистов и пока, с 1905 года, не знает себе равных. Его нечасто используют для простой замены колес. Для этого есть приспособления и покомпактнее и поудобнее в работе. Реечный домкрат — это официальное название устройства. А те, кто с ним знаком поближе, называют его хай джек.

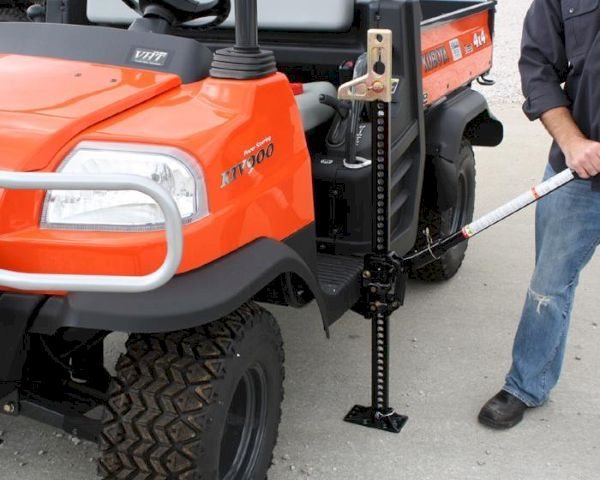

Hi-Lift Jack может не только приподнять автомобиль, но умеет и толкать, тянуть, подпереть и переместить тяжёлый гружёный автомобиль, работать как ручная лебёдка, пресс или растяжка. Где это все может пригодиться? Да где угодно, начиная от гаража при ремонте ходовой или демонтаже балки, коробки, двигателя, заканчивая сложными внедорожными рейдами, где Hi-Lift Jack и прочно прописался.

Принцип действия

В основе работы реечного домкрата лежит поэтапное перемещение нагрузки между малой и большой площадками, установленными на рейке. Давление передаётся при помощи шатуна.

Так, в начале подъёма груза ручка расположена строго вертикально, а вся нагрузка приложена к большой площадке. При опускании рычага шатун начинает упираться в малую площадку, которая в свою очередь передаёт подъёмную нагрузку верхнему упору до тех пор, пока палец не займёт следующее отверстие в рейке. В этот момент давление на малую площадку прекращается. Потом ручка снова поднимается, а вместе с ней и нижний упор (ровно на одно отверстие). Так выглядит один цикл подъёма.

При опускании груза всё происходит в обратном порядке, то есть путём циклического поднятия рычага. Когда ручка занимает горизонтальное положение, всю нагрузку принимает малая площадка. А при подъёме большая площадка опускается, пока штифт не перескочит в соседнее нижнее отверстие. И, соответственно, при каждом опускании рычага малая площадка опускается на одно отверстие.

Правильное название реечного домкрата

У реечного домкрата есть три названия, которые бытуют у нас в обиходе, и о сути все из них вполне правильные. А всё потому что существует три разных версии происхождения названия данного инструмента в русском языке. Все они одинаково звучат, но пишутся малость по разному.

1. «Хайджек», происходит от английского жаргона hijack, что значит угнать или ограбить. Off-road филологи склонны больше применять слово «отнять», так как бытует в своих кругах выражение «без колебаний отнять внедорожник из грязных и заснеженных лап». Звучит, конечно, красиво, но похоже на чью-то, притянутую за уши, выдумку.

2. «Хай джек». Так же сочетание двух британских слов: high (высоко или высокий) и jack (домкрат). Вот и получается более правдоподобное и применимое к внешнему виду название «высокий домкрат». Хотя тоже не совсем оно.

3. И, наконец, «хай-джек», что появилось от упрощения названия самого бренда Hi-Lift Jack и написания его кириллицей. Кстати, название самого бренда прямому переводу не подлежит. Вот так и стал называться, переименованный не один раз, домкрат Филиппа Джона Харры, который изначально носил нелепое, на первый взгляд, название «домкрат овцевода». А названо приспособление было так, потому что расчитано было на фермеров, как помощник в хозяйстве.

Домкраты хай-джек

Первый реечный подъемник такого типа был изобретен еще в начале 20 века. Создателем его считается изобретатель Филипп Джон Харра. Он проживал в Соединенных Штатах Америки и обладал собственной мастерской. Как раз в то время начался расцвет эры автомобилей, поэтому он трудился именно над специальными устройствами для данного вида транспорта.

В 1905 году он создал первый домкрат, который работал при помощи рейки и назвал его Automatic Combination Tool. Однако среди простого народа первый домкрат High Jack приобрел название «домкрат овцевода». Связано оно было с тем, что овцеводы в то время с собой постоянно носили деревянные изгороди. Им просто необходимо было иметь с собой домкрат. В различное время внешний вид приспособления часто менялся, однако принцип работы при помощи рейки оставался неизменным.

Через определенное время название устройства сменилось на Hi Lift, а потом получило нынешнее — домкрат Hijack.

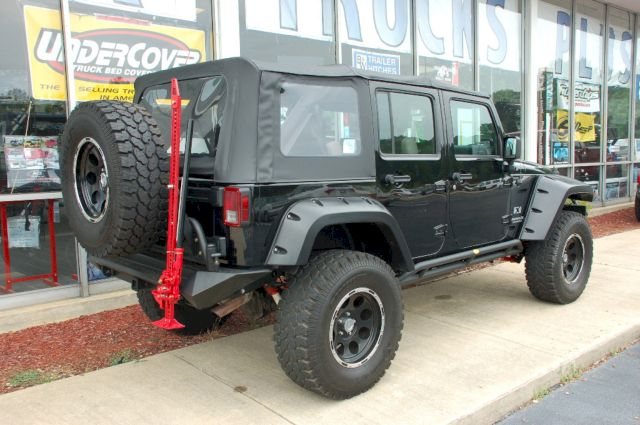

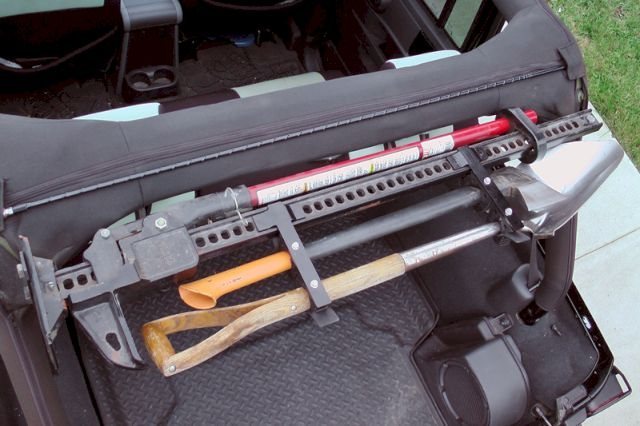

Домкрат получил особенно большое распространение среди любителей внедорожной езды. Благодаря простоте конструкции и легкости в использовании в грязи Hijack вытеснил все остальные типы устройств. Помимо этого, он обладает большой функциональностью, при необходимости может заменить собой тиски, различные станки и типы молотков.

Разновидности реечных домкратов

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

• зубчатые – здесь предусмотрена рукоятка с шестеренками;
• рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.

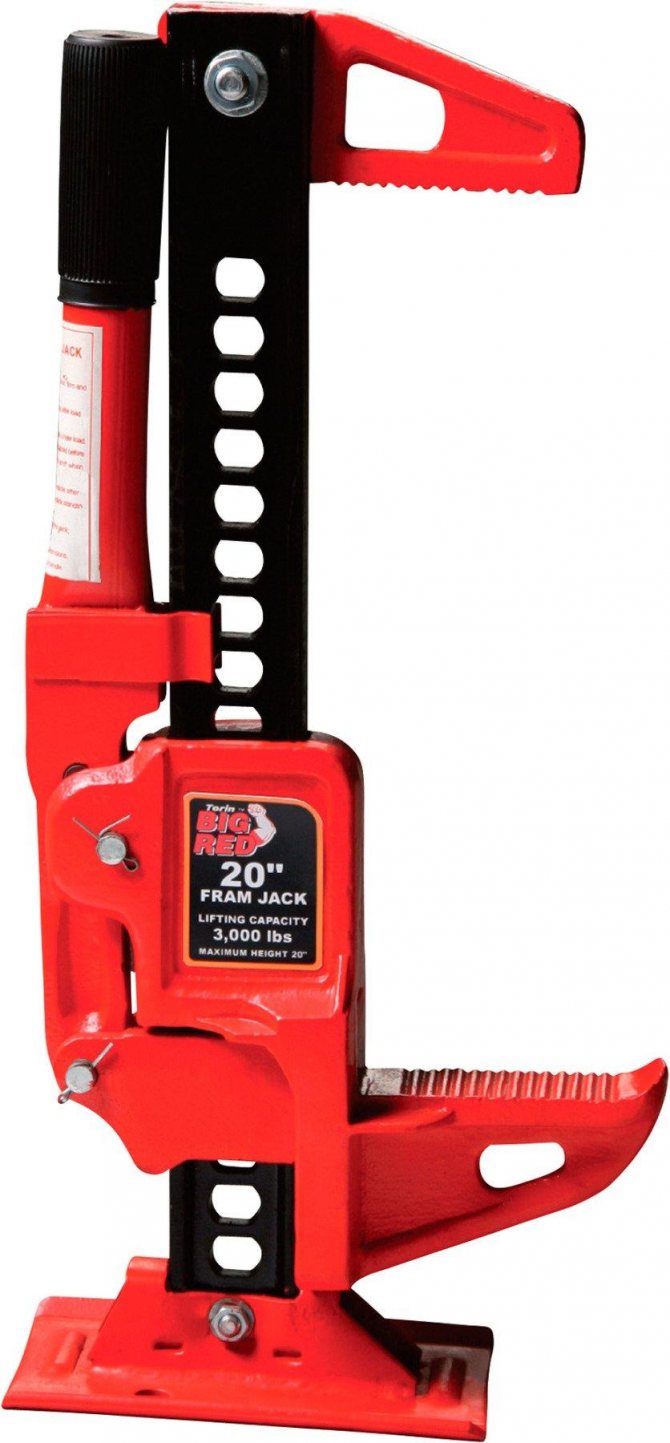

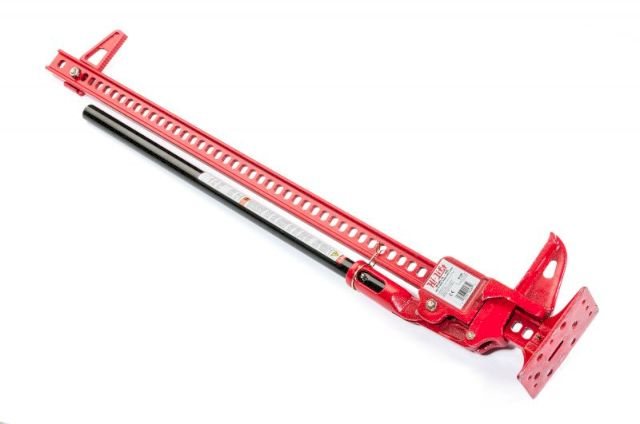

Конструкция домкрата хай джек (Реечный)

Настоящий внедорожник отличается от пижонского кроссовера как раз тем, что у него на запаске или на экспедиционном багажнике в любом случае лежит реечный домкрат Своими руками конструировать Hi-Lift Jack не имеет смысла. Цена не оправдывает средства, да и требования к материалам слишком высокие. А вот знать как он устроен и представлять правила его использования полезно и даже необходимо, если у вас в гараже стоит внедорожник.

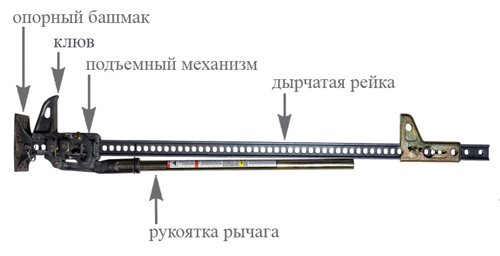

Конструкция универсального домкрата предельно проста. Он состоит из нескольких основных деталей:

1. Опорный башмак.
2. Перфорированная рейка.
3. Механизм подъёма.
4. Клюв.
5. Подъёмная рукоятка.

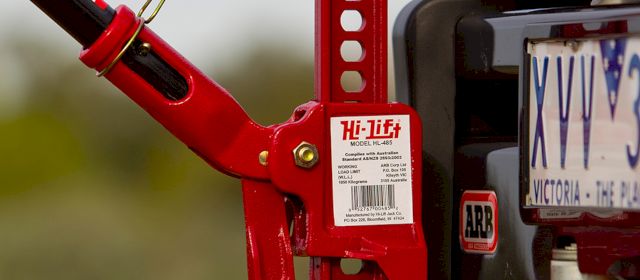

Вот его схема на фото. Механизм подъёма. перемещается по перфорированной рейке, зацепляясь за отверстия.

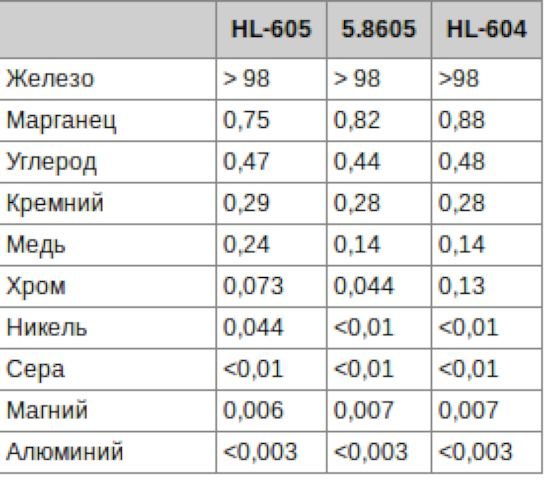

Лучший материал, чугун или сталь?

Довольно просто, не так ли? Но весь фокус в том, что состав чугуна или стали для изготовления устройства жёстко регламентирован. В его составе нет никаких секретов, но именно удачная пропорция элементов материала, представленная в таблице, позволяет домкрату выдерживать высокие нагрузки и служить очень долго.

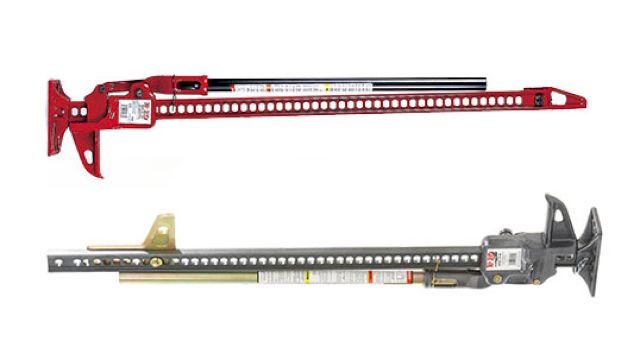

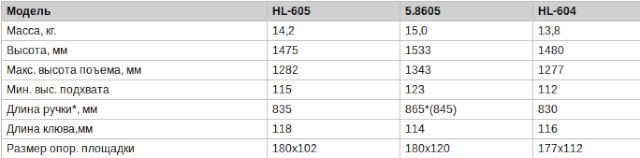

Компания Hi-Lift производит несколько модификаций домкратов, отличающихся между собой длиной перфорированной рейки и материалом, из которого изготовлены основные элементы конструкции. Грубо говоря, можно купить два вида Hi-Lift Jack — чёрного и ярко-красного цветов. Разница в том, что у чёрного хай-джека опорный башмак, механизм подъёма. и рукоятка выполнены методом штамповки из стали, а у красных приспособлений все отлито из чугуна особого состава.

Реечный домкрат своими руками

Какой инструмент и материал понадобится

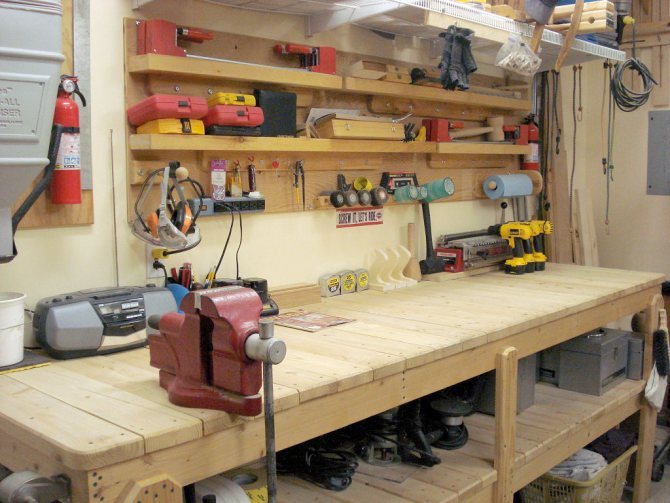

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака. Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая.

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то.

Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

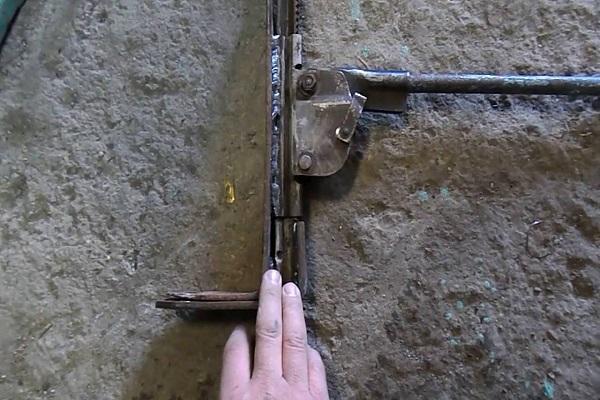

Самостоятельное изготовление домкрата

— кусок швеллера (на 200); — профильная труба (квадратная, 40Х20, толщина стенок 2 мм); — стальная полоса толщина 8 мм; — болты, гайки и другие мелочи.

Список инструментов:

— сварочный аппарат; — болгарка; — сверлильный станок или дрель; — гаечные ключи.

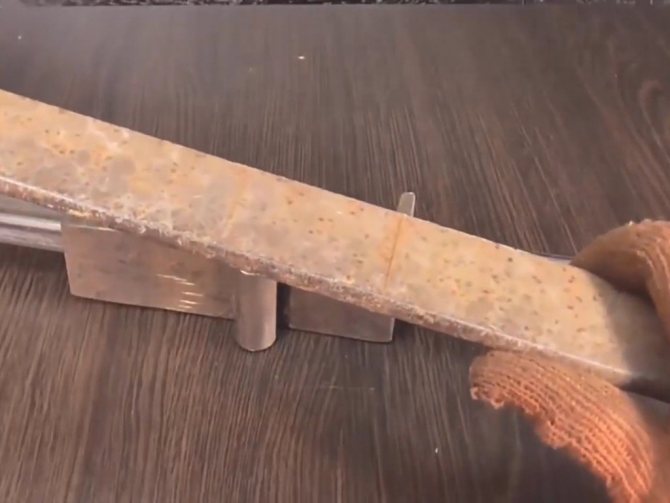

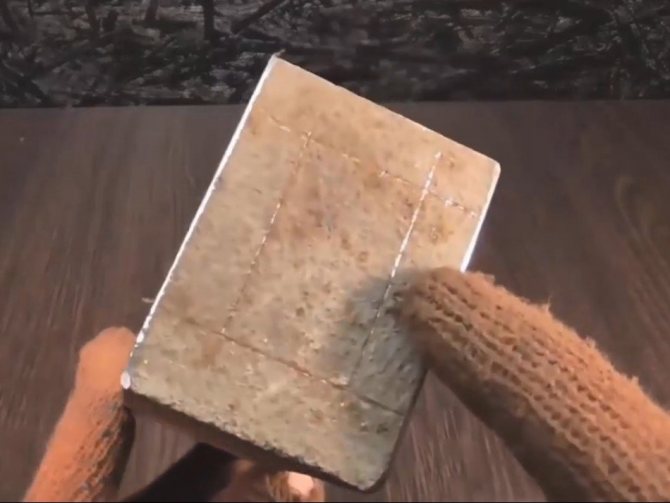

Понадобится обрезок двухсотого или большего размера швеллера длиной 60 мм. Возможно изготовить такую деталь из стальной полосы.

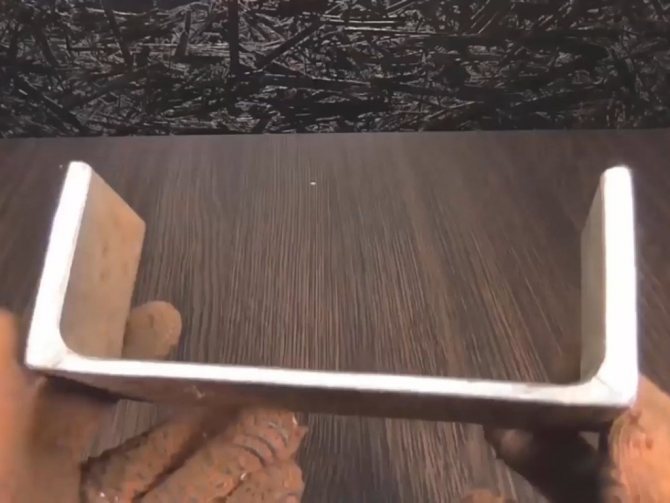

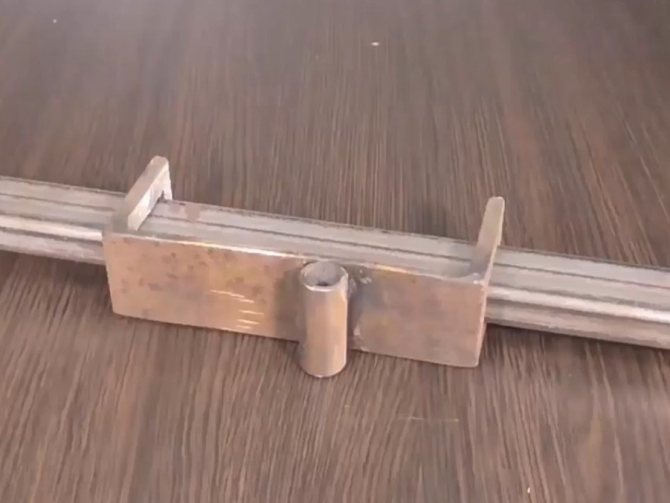

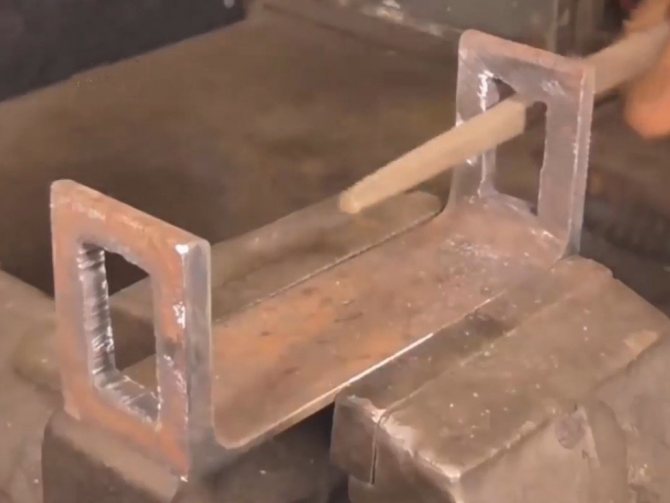

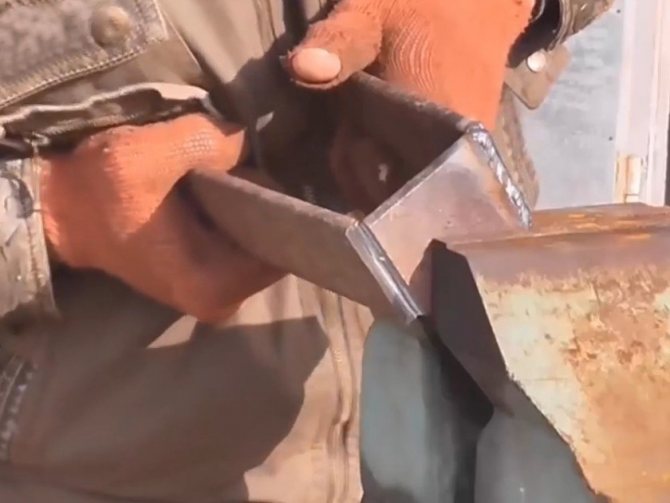

Согнутую буквой П полосу по надрезам провариваем для прочности.

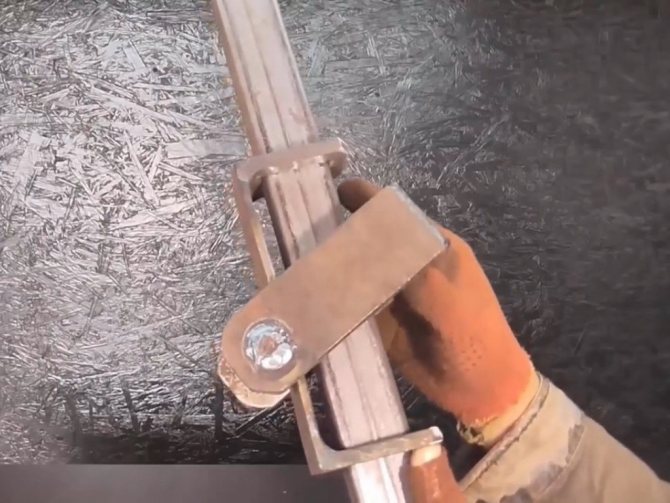

Отверстия готовы. Сейчас мы можем начать собирать нашу конструкцию. Делаем ось из подходящего кругляка чтобы проходил в приваренную трубку, также это может быть шпилька либо болт подходящего размера.Вставляем на место и обвариваем.

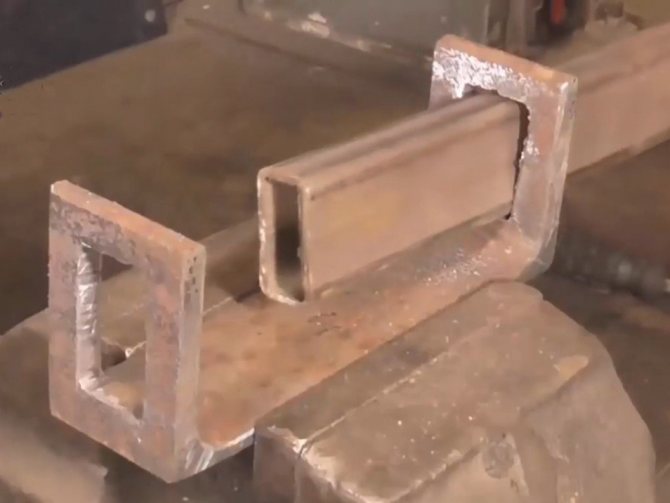

Вот что у нас получилось.

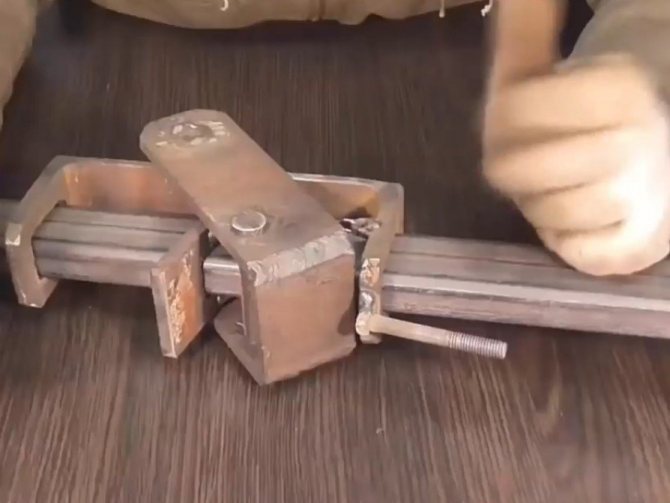

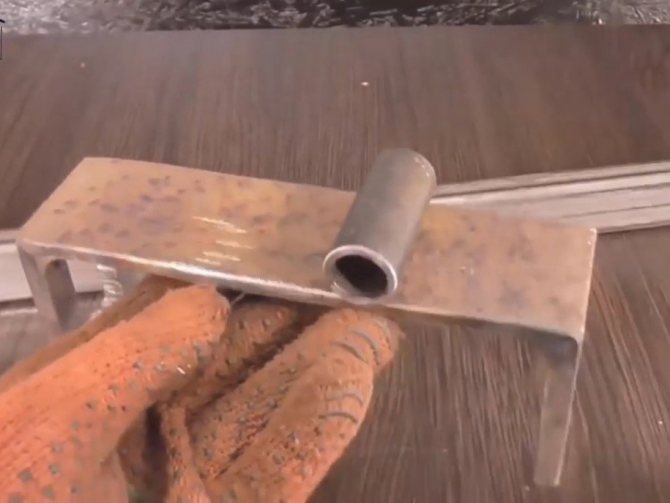

В П-образной детали сверлим отверстие диаметром 12-14 мм. Вставляем в эти отверстия пруток и обвариваем.

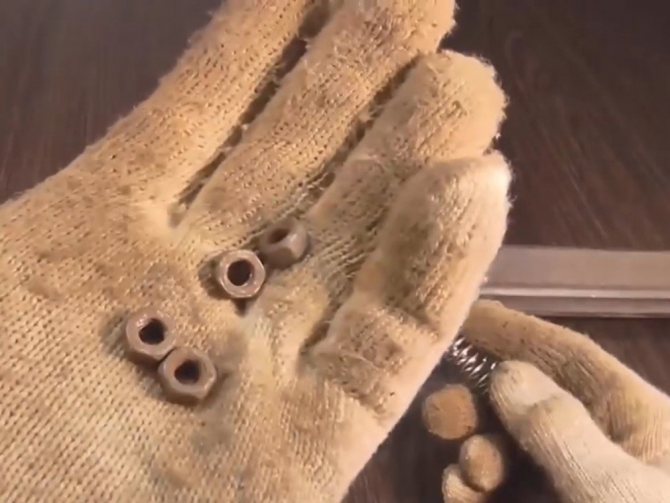

Также необходимо 4 гаечки на 6.

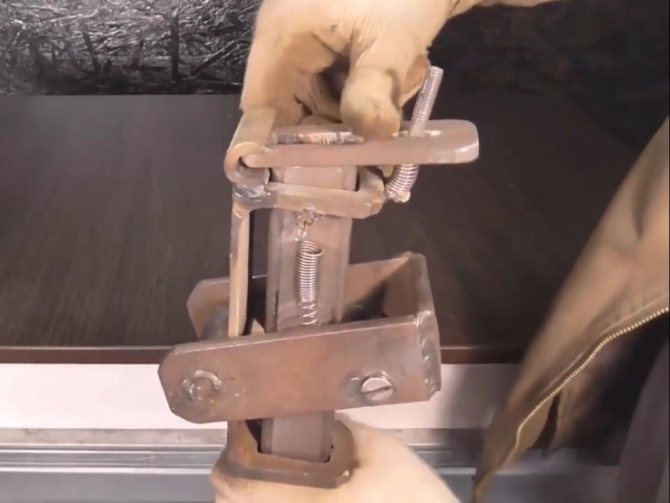

Сверлим отверстие 10 мм во втором фиксаторе и растачиваем до овальной формы. Привариваем к швеллеру болт на 10.

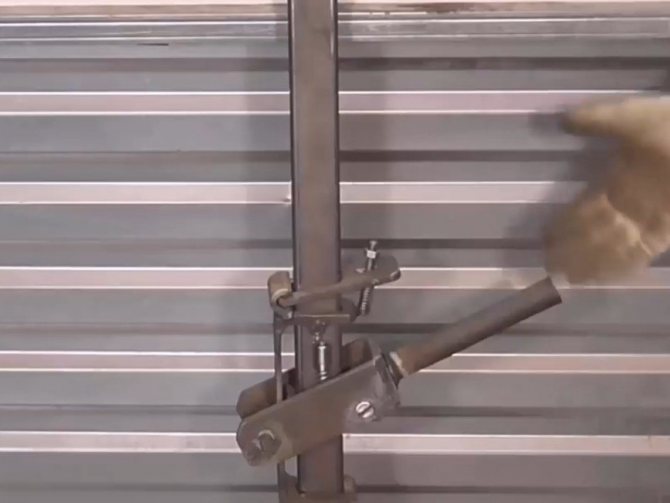

Окончательная примерка.

Пресс из гидроцилиндра

14 февраля 2016

Гидроцилиндры используются у прессов плунжерного и приводного типа. По диаметру модификации различаются. Также важно отметить, что у большинства моделей имеются шарниры. Если рассматривать устройства для плунжерных модификаций, то у них используются специальные гильзы.

Непосредственно накладки изготавливаются из хонингованной стали. Если говорить про гидроцилиндры для приводных прессов, то у них имеются поршни различного диаметра. Нижняя часть штока у моделей сделана с внутренней, или внешней резьбой. Стоит в среднем качественный гидроцилиндр в районе 7 тыс. руб.

Устройства на 20 тонн

Гидроцилиндры данного типа изготавливаются как для плунжерных, так и для приводных прессов. Поршни у них устанавливаются диаметром до 50 мм. Непосредственно цилиндры используются из термостойкой стали.

У некоторых конфигураций имеется специальный уплотнитель. Толщина цапфы в данном случае зависит от ширины поршня. Шарниры для таких моделей подходят сферического типа. У некоторых моделей имеется промежуточный упор.

Стоит в среднем такой гидроцилиндр около 7 тыс. руб.

Устройства со сварным штоком

Гидроцилиндры для пресса данного типа производятся небольшого диаметра. Поршни у моделей, как правило, рассчитаны на 20 тонн. У некоторых конфигураций применяются цилиндры на винтах.

Также важно отметить, что на рынке есть модификации с бонками. Располагаются они под углом в 90 градусов.

Весит в среднем гидроцилиндр и насос для пресса данного типа в районе 20 кг, а стоит он около 7 тыс. руб.

Дополнительные аксессуары своими руками

Расширить функционал хай-джека помогает огромное количество аксессуаров, которые можно как купить, так и сделать своими руками. Их набор диктуется потребностями водителя и параметрами автомобиля. Фокус в том, что использовать устройство для подъёма. или перетаскивания автомобиля можно практически на любой поверхности. Если под ногами песок или раскисшая глина, пригодится дополнительная опора, которая идёт в комплекте с домкратом, но вместо неё можно использовать все, что есть под руками — бревно, камень, широкая доска.

Прелесть Hi-Jack в том, что он может работать с автомобилем любой высоты, даже с приподнятыми внедорожниками. Для этого также используются некоторые аксессуары, позволяющие поднять кузов и оторвать колесо от земли, зацепив Hi-Jack прямо за колёсный диск, металлический бампер, силовой обвес или отбойник. Аксессуар отлично крепится на силовой бампер и не занимает места в багажнике, также есть отдельно крепление домкрата на запасное колесо, на экспедиционный багажник, на борт пикапа.

Безопасность во время работы

Используя домкрат реечный, необходимо всегда соблюдать осторожность. Простота конструкции не может гарантировать абсолютную безопасность при работе с большими нагрузками. До начала подъема автомобиля необходимо убедиться, что поверхность, на которой стоит домкрат, ровная и плоская. Можно оборудовать рабочее место прочными предметами, которые найдутся под рукой. Всегда нужно помнить, что при малейшем перекосе вся конструкция может рухнуть.

Если что-нибудь подобное произойдет во время работы под машиной, несложно представить себе возможные последствия. Пренебрежение основными правилами безопасности может быть чревато как минимум легкими травмами. Перед началом работы необходимо убедиться в том, что машина стоит на ручном тормозе, произведена блокировка переднего хода и центрального дифференциала. Нужно удостовериться в жесткости грунта. Если в багажнике лежат стальные ботинки, можно установить их на колеса.

Самостоятельный ремонт реечного домкрата

Реечный домкрат — мечта многих автолюбителей, но не каждый может его приобрести из-за высокой стоимости. Обладая знаниями в механике и имея чертежи, можно сделать такой тип устройства самостоятельно. Самодельный домкрат обходится значительно дешевле, чем приобретение заводского инструмента.

Для самостоятельного изготовления инструмента между собой свариваются две реечные трубы. Рекомендуется все детали брать из прочной стали. Сваренные части должны напоминать пирамиду. Далее изготавливается основание вниз и вверх из стального листа толщиной в 5 мм. В верхнем листе должно быть сделано отверстие для гайки. В нижнем листе делается отверстие для механического прутка. Он необходим для того, чтобы осуществлялось вращение.

Произвести самостоятельно ремонт реечного домкрата смогут только те, кто разбирается в технике и умеет пользоваться схемами. Реечные типы устройства представляют сложную конструкцию, отличающуюся большими габаритами и тяжелым весом. Это может вызвать трудности с проведением ремонта без мастеров.

Для долговременной эксплуатации устройства нужно соблюдать правила его использования. В процессе работы инструмент нужно регулярно чистить. Если механизм, который работает при подъеме, загрязняется, его промывают и тщательно высушивают. Нельзя производить работы, если механизм не смазан. Это может стать причиной выхода домкрата из строя раньше окончания срока эксплуатации. Для обработки берется только тефлоновая смазка, также подойдет из силикона, но не моторное масло. Его нельзя применять, так как оно накапливает грязь. Это приведет к тому, что устройство перестанет плавно работать.

В суровых условиях езды, на бездорожье реечный домкрат — незаменимый инструмент. Срок его службы и надежность эксплуатации напрямую зависит от соблюдения правил пользования.

Домкрат очень эффективен для использования в автомобиле, так как прост, надежен и удобен в применении.

Одной из разновидностей является реечный домкрат.

Это достаточно несложная конструкция из разнообразия подъемных механизмов. Представляет собой дырчатую металлическую рейку (длина может варьироваться), рукоятки, упорной площадки.

Площадка механизма расположена низко от земли, что достаточно удобно для установки под автомобиль, поднимает грузы весом от двух до двадцати тонн.

Домкрат может работать как лебедка в продольном положении.

При помощи встроенных передач в домкрате распределяется разный вес. Первая передача поднимает грузы в шесть тонн. Вторая передача поднимет тяжести весом от шести до пятнадцати тонн. Третья ступень обеспечивает подъем груза весом более пятнадцати тонн.

Параметры для выбора домкрата

Качественный выбор инструмента определяет возможности мастера и скорость проведения работы. Во многом от качественно выбранного инструмента зависит даже безопасность человека при работе.

Для того чтобы выбрать реечный домкрат, стоит учесть множество важных характеристик:

1. Главный показатель – грузоподъемность. Определяется в зависимости от того, груз какого веса приходится чаще всего переносить. Обычно грузоподъемность указывается в кг или тоннах.
2. Соответствие опорной площадки требованиям и нормам. Этот элемент отвечает за упор инструмента в землю. Площадка не должна скользить из стороны в сторону при работе, а также обеспечивала качественную посадку. Оба требования выполняются за счет правильной формы площадки.
3. Высота подхвата. Эта деталь представляет собой стержень или подъемную пяту (кронштейн). Подъемная пята еще называется кронштейном, он может быть ромбической или иного вида.
4. Высота подъема. Рассчитывается как высота подхвата от опорной площадки для инструмента в сложенном положении.
5. Усилие, которое прикладывается в процессе подъема груза. Зависит от максимальной массы груза для различных видов механизмов.
6. Устойчивость конструкции, зависит от качества опорной площадки и прочности ее скрепления с другими деталями домкрата. Этот параметр имеет особое значение для обеспечения безопасности во время работы, так как иногда под действием различных сил груз съезжает, или соскальзывает.
7. Возможность работы домкрата в разных ситуациях и в различных по массе грузах.

Какой реечный инструмент лучше выбрать, зависит от присущих ему качеств и того, насколько он соответствует требованиям покупателя для выполнения необходимых ему работ в конкретной ситуации.

Особенности эксплуатации оборудования

Чтобы домкрат был эффективным, надежным и долговечным, нужно правильно его использовать. Так, в процессе разворачивания опорную «пятку» аккуратно задвигают вглубь. Благодаря этому устройство будет ровным и устойчивым. В противном случае оно немного наклонится, а значит, груз может сдвинуться или вовсе выпасть.

Как только устройство займет нужную позицию, следует переместить выключатель в верхнее положение, а затем потянуть рычаг вверх, чтобы «пятка» уперлась в груз. Только после этого этапа можно приступать к подъему.

Во время работы с домкратом следует помнить о технике безопасности. Стоит находиться по левую сторону от инструмента и держать рычаг правой рукой.

Его дополнительно берут левой рукой, располагая сбоку большой палец. При этом следует убедиться, что пальцы не дотрагиваются до реек, а голова не находится между рычагом и рейкой.

Если не соблюдать такие рекомендации, возможно травмирование пальцев и сотрясение мозга.

Сам рычаг аккуратно раскачивают вверх-вниз. Если в процессе работы кажется, что домкрат слегка перекосился, следует переустановить его и начать все заново. После поднятия груза рычаг фиксируют в соответствии со схемой.

Стоит отметить, что опускание груза считается более травмоопасной процедурой, потому ее выполняют очень аккуратно и медленно. К возможным повреждениям обычно приводит выход шпонки. Чтобы избежать этого, важно крепко держать рычаг до тех пор, пока груз не коснется земли.

Реечный домкрат незаменим для каждого автомобилиста. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежей. Готовое изделие нужно периодически очищать от грязи, поливая водой из шланга. Такого простого ухода достаточно для правильного функционирования конструкции.

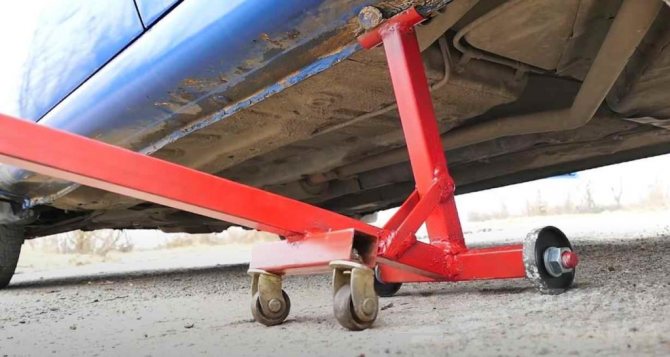

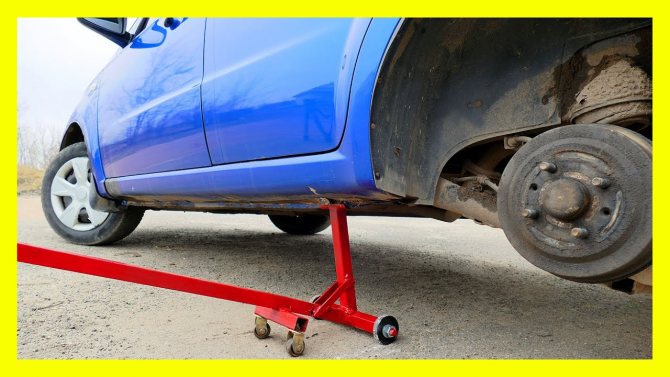

Ручной подкат для подъема авто

Данное устройство не является домкратом в прямом смысле этого слова. Однако это одна из разновидностей подъемника механического типа.

Идея изготовления данного приспособления принадлежит автору YouTube канала «BOBKA TV».

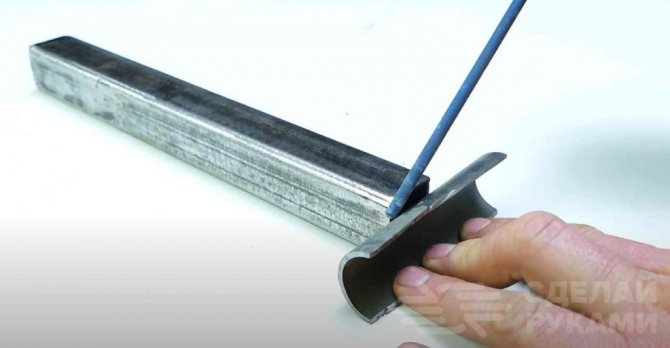

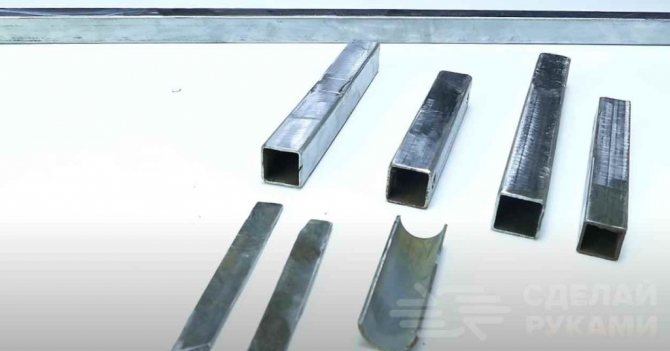

Первым делом подготавливаем необходимые детали. Для этого используем следующие материалы: профильные трубы, полосы металла и кусок круглой трубы (заготовку из круглой трубы разрезаем вдоль, и используем одну из получившихся половинок).

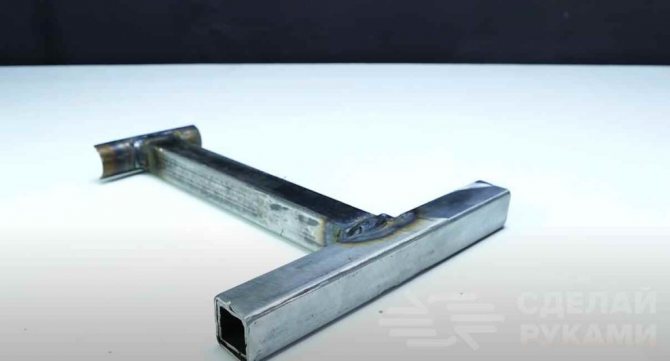

Далее приступаем к изготовлению самодельного устройства. К отрезку профтрубы привариваем кусок круглой трубы, как это показано на фото ниже.

К противоположному концу профиля привариваем еще одну заготовку из профтрубы. К ней привариваем стойку из длинного отрезка профильной трубы — она будет выполнять роль рычага. К верхней части стойки надо приварить ручку.

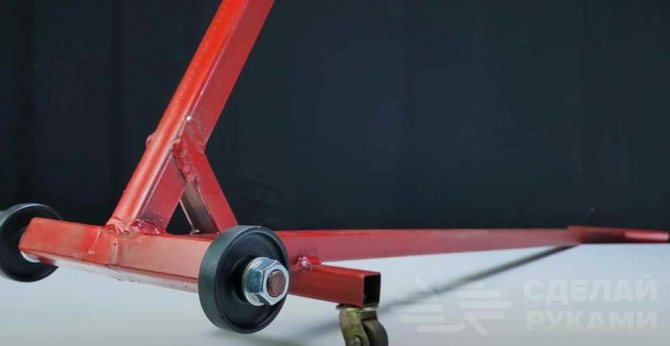

Далее устанавливаем колесную ось из резьбовой шпильки, и привариваем ее. К стойке привариваем кусок профиля с мебельными колесиками.

Зачищаем сварные швы и приступаем к покраске. После этого устанавливаем опорные колеса.

Принцип работы самодельного приспособления очень прост. Упираем подкат в днище автомобиля. Потом собственным весом давим на рычаг, и приподнимаем автомобиль. При этом на рычаг давить уже не нужно.

Пошаговый процесс изготовления самодельного подкатного домкрата показан в авторском видеоролике.

Если эта самоделка вам понравилась — можете повторить. Но обязательно надо использовать автомобильные страховочные стойки.

Область применения

Реечный домкрат является многофункциональным устройством, ведь подъём транспортного средства может осуществляться четырьмя способами. Кроме того, приспособление может заменить лебёдку, струбцину и даже пресс. Рассмотрим все варианты использования инструмента более подробно.

Преимущества и недостатки реечного домкрата

Главные достоинства «хай-джека» — это великолепный КПД до 85% и большая грузоподъёмность до 15 тонн. Грузоподъёмность зависит от количества ступеней. Так одноступенчатый домкрат способен поднимать до 6-ти тонн, двухступенчатый до 15-ти, а трёхстуступенчатый и вовсе за 15 тонн веса.

Реечные домкраты служат так же и на СТО в качестве долговечных и неутомимых помощников в работе с грузовыми автомобилями и внедорожниками любой тяжести. Из недостатков «хай-джека» можно только назвать его габариты и немалый вес.

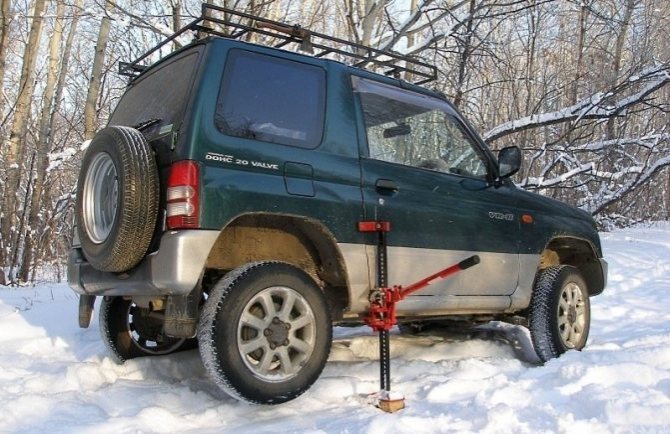

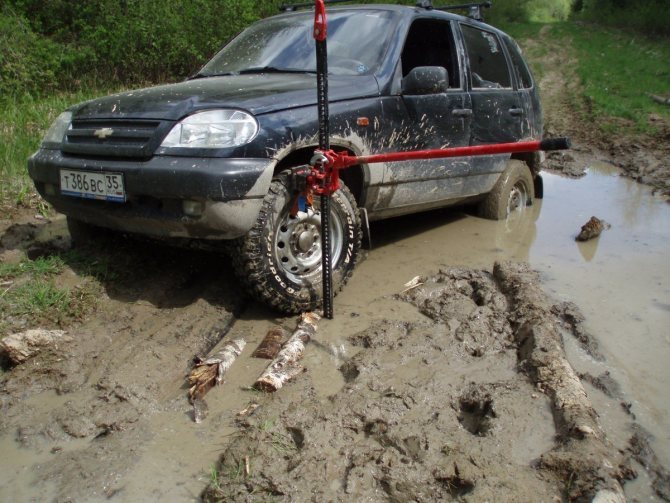

Подъём машины за силовые части

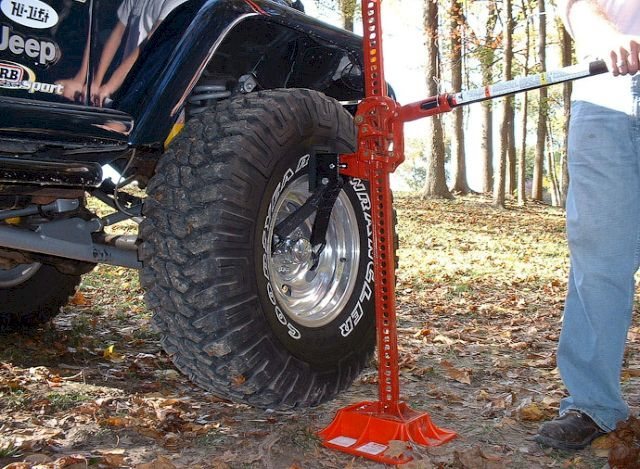

Подъём за колесо

Если ваша машина не оснащена усиленными конструкциями, то вытащить её из любой субстанции поможет специальный аксессуар под названием Lift Mate, которым зачастую комплектуется подъёмник. Данное приспособление надевается на «клюв» подъёмника и цепляется за колёсный диск висящими на тряпичных стропах крюками. После этого выполняется подъём.

Полезный совет: Если Lift Mate изначально не входил в комплект домкрата, то его можно купить отдельно. При этом стоит отдавать предпочтение аксессуарам с прорезиненными крюками.

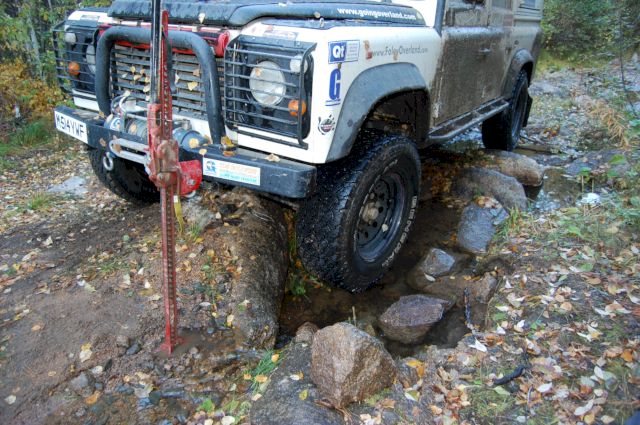

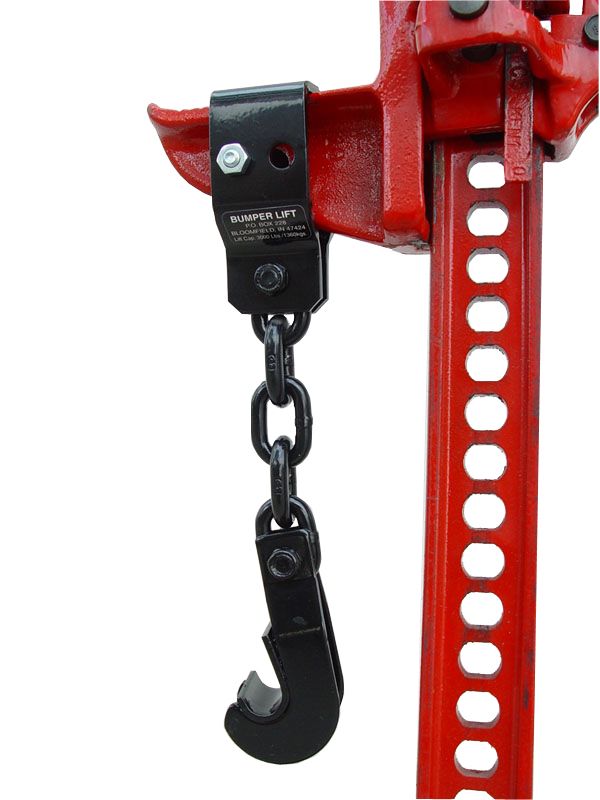

Поддомкрачивание за бампер

Полезный совет: При покупке Bumper Lift обращайте внимание на его максимальную грузоподъёмность.

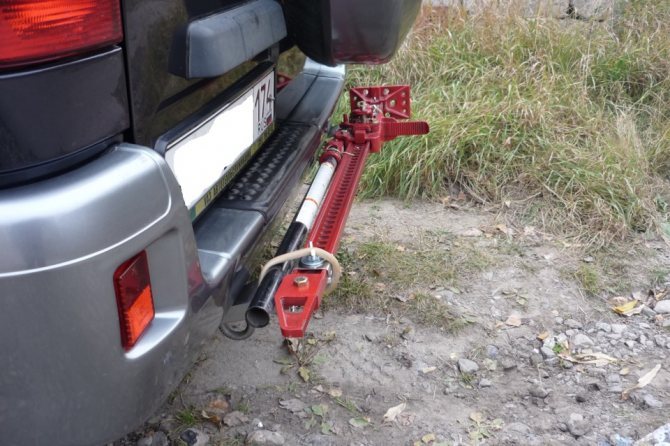

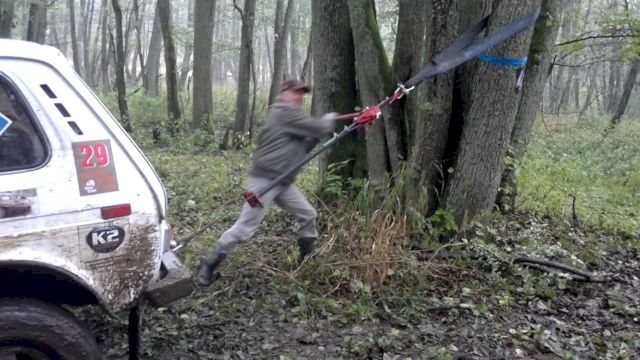

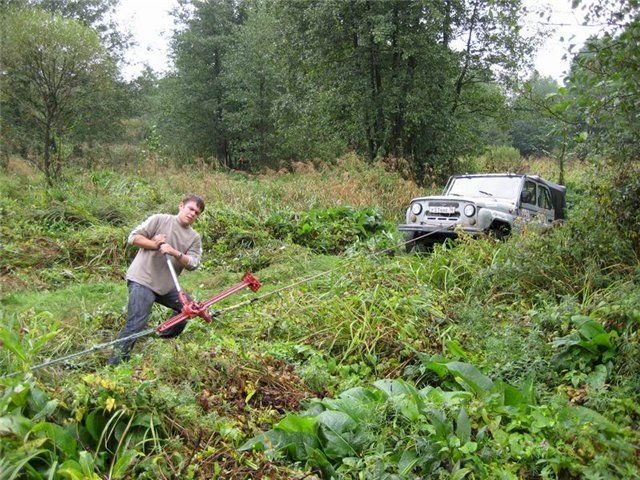

Домкрат вместо лебёдки

Но и это не все возможности Hi-Jack. Устройство может спокойно заменить ручную лебёдку и вытащить автомобиль из любой грязной истории. Причём любой автомобиль, поскольку грузоподъёмность устройства, в зависимости от материала изготовления, может достигать трёх тонн. За один подход можно продвинуть машину на длину рейки. Правда, для этого все равно нужна цепь или трос, но те, кто отправляются бороздить бездорожье, запасаются и цепями и тросами.

Реечный домкрат не требует сложного ухода, после использования его достаточно промыть водой и смазать трущиеся детали. В продаже есть и канадские устройства, есть домкраты и китайского производства, есть и отечественные. Однако тест реечных домкратов показал преимущества и выносливость именно фирменного устройства Hi-Lift Jack. Цена чугунного домкрата — около 9 тысяч рублей, а стальной штампованный стоит на несколько тысяч меньше. Китайская копия при этом обойдётся в 5-6 тысяч. Рисковать нет никакого смысла. Удачных всем дорог и азартного бездорожья!

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

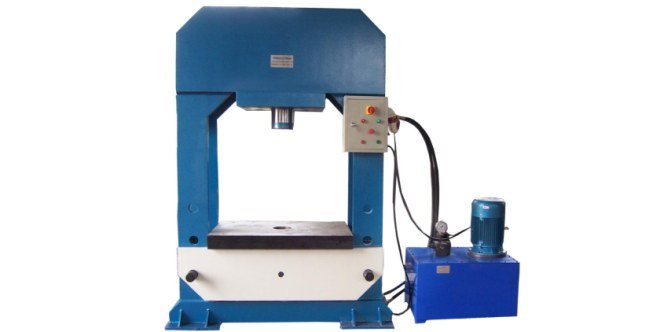

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Покупка готового

Как выбрать качественный инструмент и на что обращать внимание при покупке

Для того чтобы правильно выбрать хороший и качественный Hi-Jack домкрат, необходимо знать перечень существующих моделей и основные характеристики.

Важно брать домкрат с расчетом того, чтобы он подходил под конкретный автомобиль.

Начать выбор необходимо с того, что в машине для хай-джека должны быть упорные силовые точки, за которые машину можно будет поднять таким домкратом. Если этих точек нет, то хай-джек в данном случае окажется совершенно бесполезен.

Если точки есть и автомобиль подходит для использования, то выбирать необходимо модель с подходящей рабочей длиной. Для этого можно взять хай-джек у кого-то на время и испытать. Машину необходимо поставить на ровную площадку, а сзади установить домкрат. Начать поднимать за силовую подножку автомобиль до такой степени, пока заднее колесо не оторвется от поверхности. В данном случае на силовой планке устройства должен остаться запас хода около 25 сантиметров. Минимально допустимое значение — 15 миллиметров. Однако если подъемный механизм при этом достиг верха планки, то такой размер домкрата не подходит для полноценной работы с этим автомобилем.

Еще важно учитывать размер колес. Если при выполнении операции были установлены стандартные колеса, но в скором времени, например, летом, будет необходимость установки колес большего размера, то необходимо учитывать этот фактор. Хай-джек популярен среди любителей бездорожья, а там приходится часто менять колеса в зависимости от различных факторов.

Рекомендуется выбирать хай-джек с красной планкой. Он наиболее прочен, поскольку планка выполнена из чугуна. Если выбор пал на более дешевый вариант с черной планкой, то важно учитывать, что его способности будут немного ниже.

Основные производители

При покупке реечного домкрата определитесь с несколькими акцентами сразу: цена, надёжность, качество, размер и условия использования. Производителей домкратов неимоверное количество. Но скажем сразу, что наилучшим вариантом, конечно, будет оригинальный домкрат американского производителя Hi-Lift. Да, цена кусается (от 4000 грн. и выше), но помните такое высказывание: «я не настолько богат, чтобы покупать дешёвые вещи».

Если же Вы уверены, что пользоваться «хай-джеком» будете не так часто и достаточно аккуратно, то есть большой выбор китайских производителей. Более менее хороший вариант из них – это Matrix. Такой реечный домкрат можно приобрести уже на тысячу дешевле, чем конкурента из Америки. Выбор за вами, дорогие друзья. Всегда нужно тестировать домкраты и подбирать именно вод Ваши конкретные нужды.

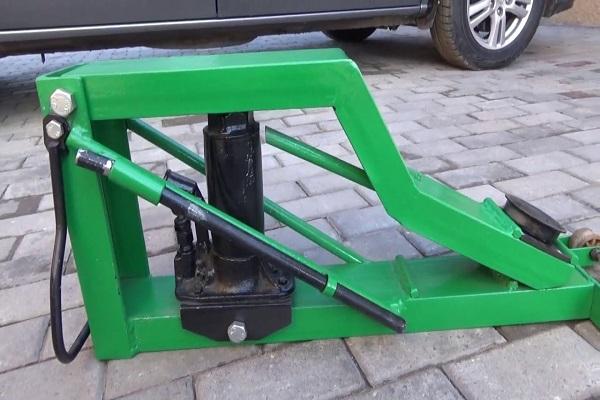

В принципе есть ещё один вариант менее затратный по финансам, но который «съест» много ваших нервов и «попьёт кровушки» — соорудить домкрат своими силами. Да, среди нашего народа много есть «кулибиных», которые соорудят что-то из остатков чего-то. Но в 90% — это что-то не стоит ничего и подводит в самый ответственный момент. Так что, друзья, мы рекомендуем Вам лучше приобрести домкрат в специализированном магазине. И, возможно, уже далее устранить имеющиеся слабые места.

Каждый из видов автомобильных домкратов имеет свой функционал, свои особенности и свои недостатки. Причём чаще всего имеет и определённую область работы, чего не скажешь о по-настоящему универсальном приспособлении, которое выпускает уже более ста лет компания Bloomfield Manufacturing Company, Индиана, США. Устройство разработал и запатентовал инженер Филипп Джон Харра, который позже основал компанию по выпуску этих волшебных и незаменимых домкратов.

Какой выбрать

При покупке в первую очередь нужно определиться с маркой и габаритами приспособления. Какое же выбрать? Производителей реечных домкратов немало. Но если вы хотите приобрести действительно качественный и надёжный инструмент, то лучше оригинального домкрата от американской компании Hi Lift вы не найдёте. Эта фирма производит реечные домкраты более ста лет, а их продукцией пользуются самые заядлые джиперы.

«Хай-Джеки» выпускаются только в двух цветах – чёрном и красном. Изготавливаются они из высокопрочного чугуна и имеют несколько стальных деталей. Такие домкраты считаются эталоном надёжности и качества. Стоят они, конечно, немного дороже моделей других производителей, но свою цену оправдывают полностью. По крайней мере, модификации длиной более 150 сантиметров не гнутся, в отличие от инструментов китайских производителей. По названию модели можно определить её длину. Так, Hi-Lift Jack HL-485 имеет длину 48,5 дюймов (120 сантиметров), а HL-605 – 60,5 дюймов (150 сантиметров). Именно эти модели пользуются наибольшей популярностью среди любителей off-road.
