Талреп 6,3 ВВ-ОС (М36) ГОСТ 9690-71; Талреп 63-ОС-ВВ (М36) ОСТ 5.2314-71

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Талрепы должны изготовляться следующих типов:

ОШ – с открытой штампованной муфтой;

ОС – с открытой сварной муфтой;

ЗС – с закрытой сварной муфтой.

1.1.1. Основные параметры, теоретическая масса и исполнения талрепов с открытой штампованной муфтой должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение ВВ (вилка-вилка) Исполнение ВУ (вилка-ушко)
Исполнение УУ (ушко-ушко)
Исполнение ГГ (гак-гак) Исполнение ВГ (вилка-гак)
Исполнение ГУ (гак-ушко)
Черт. 1

Таблица 1

(Измененная редакция – «Информ. указатель стандартов» № 12 1973 г).

1.1.2. Основные параметры, теоретическая масса и исполнение талрепов с открытой сварной муфтой должны соответствовать указанным на черт. 2 и в табл. 2.

Исполнение ВВ (вилка-вилка)

Исполнение ВУ (вилка-ушко)

Исполнение УУ (ушко-ушко)

Черт. 2

Таблица 2

1.1.3. Основные параметры, теоретическая масса и исполнение талрепов с закрытой сварной муфтой должны соответствовать указанным на черт. 3 и в табл. 3.

Исполнение ВГ (вилка-гак)

Исполнение ВВ (вилка-вилка)

Черт. 3.

Таблица 3

1.2. Основные размеры талрепов должны соответствовать указанным в табл. 4.

Таблица 4

Размеры в мм

Пример условного обозначения талрепов с открытой штампованной муфтой, с двумя вилками, на допускаемую нагрузку 10,0 тс:

Талреп 10,0 ГОСТ ВВ-ОШ ГОСТ 9690-71

То же, с открытой сварной муфтой, с двумя ушками, на допускаемую нагрузку 4,0 тс:

Талреп 4,0 УУ-ОС ГОСТ 9690-71

То же, с закрытой сварной муфтой, с двумя вилками, на допускаемую нагрузку 0,8 тс:

Талреп 0,8 ВВ-ЗС 9690-71

1.3. Основные размеры деталей талрепов должны соответствовать указанным на черт. 4 – 7 и в табл. 5.

Штампованная муфта

Открытая сварная муфта

Закрытая сварная муфта

1

– струна;
2
– гайка;
3
– шайба;
4
– труба

Черт. 4

Вилка

1

– вилка;
2
– ось с буртиком по ГОСТ 9650-71;
3
– шплинт по ГОСТ 397-66.

Черт. 5

Ушко

Производственная технология

Устройства талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка», талреп «крюк-крюк» работают в тяжёлых эксплуатационных условиях. Связывают это с тем, что при возникающей нагрузке все детали работают на растяжение, порой сопровождающееся ещё и изгибом

Важно также, что сила иногда меняется во времени, по этому прочность и долговечность устройства зависит ещё и от предела усталости материала

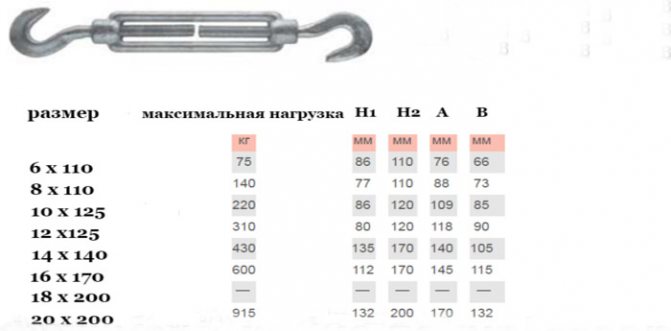

Типоразмеры талрепа «кольцо-кольцо» по DIN 1480

Ответственным элементом чертежа считается муфта. Как натяжитель, она работает при знакопеременных нагрузках. Более того в рамной конструкции множества типовых муфт применяемых для соединений уже заложены концентраторы стрессов в местах переходов от боковых стоек к резьбовому основанию. По этому эти переходы на чертежах оформляются в виде радиусных закруглений, их диаметр устанавливается габаритными размерами талрепа в сборе.

Талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка» никогда не изготавливается в сварных вариантах. Более того, очень нежелательно делать муфты методом литья, пускай даже и из высококачественных конструкционных сталей (к примеру, из литья марки 45Л по ГОСТ 977). Вероятность наличия внутренних пустых мест и раковин в отливке сберегается при любом технологичном варианте производства, что страшно ослабляет поперечное сечение, тем более в местах креплений. Не очень удачными стоит согласится и показатели эксплуатации фрезерованных вариантов. В процессе обработки механическим способом деталей, входящих в данный узел, происходит перерезывание волокон макроструктуры металла, что уменьшает долговечность.

Оптимальным производственным вариантом деталей, входящих в конструкцию, считается горячая штамповка: в её ходе происходит пластическое перераспределение объёмов деформируемого металла, при этом волокна изгибаются по контуру, сохраняя поковке крепость. При холодной объёмной штамповке происходит даже упрочнение металла, что дает возможность делать устройства из намного доступных марок, с низким содержанием углерода (к примеру, из стали 20).

После штамповки детали подвергают обработке термическим путем – нормализации при 820…860 °С, с дальнейшим охлаждением на воздухе. Закалку ведут при тех же температурах нагрева в масло. Остаточная твёрдость должна быть в пределах 190…220 НВ. Для противокоррозионной защиты применяется талреп оцинкованный.

Рабочие параметры талрепов

Для рассматриваемых приспособлений с муфтами основными эксплуатационными характеристиками являются:

1. Допускаемая нагрузка.
2. Длина муфты (реже – её поперечные размеры).
3. Длина самого талрепа при вывинченных захватах (резьбовая часть не выходит из тела муфты, но полностью заполняет его).

Стандарт определяет однозначную связь между диаметром резьбового отверстия в муфте талрепа и его несущей способностью. В частности, для штампованных муфт существуют следующие соотношения:

• при нагрузке до 200 кг – М8;
• при нагрузке до 300 кг – М10;
• при нагрузке до 500 кг – М12;
• при нагрузке до 1200 кг – М16;
• при нагрузке до 2000 кг – М20;
• при нагрузке до 3150 кг – М24 и т. д.

Предельная несущая способность стандартного грузового талрепа с открытой муфтой составляет 6300 кг; если требуются более высокие значения эксплуатационных нагрузок, такелаж проектируют и изготавливают по индивидуальным заказам. Закрытые талрепы рассчитываются на грузоподъёмность до 20000 кг (за исключением сварных конструкций муфт, нагрузки на которые не должны превышать 1500 кг).

Грузоподъёмность талрепа определяется и видом грузового захвата. Наименьшими допустимыми значениями обладают захваты типа «крюк-крюк», а наибольшими – захваты типа «вилка-вилка». Конструкция всех составляющих талрепа не должна иметь концентраторов напряжений, поэтому при переходе от одной части муфты, вилки, крюка и т. п. предусматриваются максимально возможные радиусные переходы.

В конструкциях стандартных талрепов применяются следующие обязательные требования:

• Категория прочности после штамповки – не ниже КП25 по ГОСТ 8479;
• Стопорные гайки должны изготавливаться по ГОСТ 5919 методами холодной высадки. Проточки резьбы не допускаются;
• Метрическая резьба на всех деталях должна соответствовать требованиям ГОСТ 24705;
• В литых деталях не должно быть внутренних и внешних дефектов макроструктуры (выборочный контроль качества должен соответствовать требованиям РД 34.17.402);
• Сварные варианты муфт выполняют с применением электродов марки Э42А при обязательной зачистке готовых швов.
• Стальные талрепы имеют поверхностное антикоррозионное покрытие.

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

1. Штампованные закрытые муфты.
2. Штампованные открытые муфты.
3. Литые муфты.
4. Сварные закрытые муфты.
5. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Читать также: Разновидности подшипников и их назначение фото

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

1. ВВ (вилка-вилка).
2. ВУ (вилка-кольцо).
3. УУ (кольцо-кольцо).
4. ГГ (крюк-крюк).
5. ВГ (вилка-крюк).
6. ГУ (крюк-кольцо).

Скачать прайс лист

Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.

Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.

Параметры талрепов:

• Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
• Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
• Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).

Варианты маркировки:

Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).

Нормативные документы:

Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.

ГОСТ 9690-71

Согласно ГОСТу 9690-71, существуют такие типы талрепов:

• ОС — с открытой муфтой;
• ОЗ — с закрытой муфтой;
• ОШ — со штампованной муфтой.

Виды исполнения талрепов:

• ВУ — вилка-ушко;
• ВВ — вилка-вилка;
• УУ — ушко-ушко.

Талрепы, изготовленные по ГОСТу 9690-71 применяется на кораблях и других плавучих средствах. ОШ детали изготавливают из углеродистой стали, в таких исполнениях:

• ВУ — вилка-ушко;
• ВВ — вилка-вилка;
• УУ — ушко-ушко;
• ВГ — вилка гак;
• ГГ — гак-гак;
• ГУ — гак-ушко.

ОС талрепа выполняются из магнитных и углеродистых сталей и идут в таких исполнениях:

• ВВ — вилка-вилка;
• УУ — ушко-ушко;
• ВУ — вилка-ушко.

ЗС талреп изготавливают из сталей с высоким содержанием углерода и в двух видах:

• ВВ — вилка-вилка;
• ВГ — вилка-гак.

Для защиты от трения на поверхность трущихся элементов наносится графитовая смазка. Согласно ГОСТу, для фиксации положения ушей (вилок) используются гайки. Главное предназначение детали — усиление линейного натяжения. Запрещено использование для подъёма грузов. При задействовании талрепа на муфте не должно быть свободных витков.

Конструкция и особенности производства

Конструкция этого приспособления довольно проста и состоит всего из двух частей, при этом ее надежности можно только позавидовать. Итак, основными ее элементами являются два винта с резьбой противоположных направлений и скоба-кольцо. Конец одного стержневого крепежного элемента имеет вид крюка, а второго – кольца, что значительно упрощает процесс работы с ним и расширяет область применения. Правда, существуют и иные виды, такие, как талреп кольцо-кольцо или же крюк-крюк, но это отдельная статья.

В основном используют талрепы для того, чтобы натянуть цепь, трос или же канат. Осуществляется этот процесс довольно просто, следует всего лишь вращать скобы кольца, тогда винты благодаря противоположному направлению резьбы начнут двигаться навстречу друг к другу, т. е. закручиваться, тем самым сокращая расстояние между крюком и кольцом и, соответственно, общую длину всего изделия. Так что, как видно, проще механизм придумать будет тяжело. Причем такая простота является одним из главных достоинств, ведь тогда деталь не только легче починить, в случае если она вышла из строя, но и сама вероятность поломок значительно сокращается.

В принципе, изготовление этих деталей не представляет собой ничего сверхсложного. Муфта производится тремя способами: литьем, штамповкой или же ковкой. Она имеет вид вытянутого прямоугольника, углы которого скошены. С торца в середине этой части наносится резьба, как говорилось выше, с одной стороны правая, а с другой – левая.

В качестве материала используют низкоуглеродистые стали, содержание углерода в которых не превышает 0,25 %. С увеличением количества углерода улучшаются прочностные характеристики, а также повышается твердость. Правда, такие изменения негативно отразятся на пластичности материала. Но сами по себе эти стали не могут обеспечить необходимую износостойкость и устойчивость против столь разрушающей коррозии, поэтому на поверхность готовой детали необходимо еще нанести слой цинка.

Данный процесс называется цинкованием и заключается в том, что на металле изделия образуется защитная пленка. Она препятствует проникновению кислорода и тем самым предотвращает процесс окисления. Существует несколько способов нанесения цинка. Один из них – гальванический, когда речь идет об электрохимическом осаждении цинка, пока деталь находится в специальном растворе. Если же защита создается посредством обработки в порошке, то такой вид имеет название диффузионное цинкование. Еще можно нанести на деталь специальный раствор способами, которые применимы при простой покраске. В общем, не столь важен метод, главное, конечный результат – изделие обладает улучшенными характеристиками.

Как выбрать

Исходными данными являются:

1. Эксплуатационные усилия на узел.
2. Размеры пространства, в котором должно разместиться приспособление.
3. Степень антикоррозионной защиты и условий работы (наличие пыли, грязи т.п.). Чаще применяется талреп оцинкованный.

Детали рассчитывают на предельное значение растягивающего напряжения, с учётом запаса прочности. Наибольшее значение это показатель имеет для грузоподъёмных устройств вертикального типа (например, для лифтов, где применяются талреп «крюк-кольцо» или талреп «вилка-вилка», расчётная нагрузка увеличивается в 8…9 раз).

Важным считается правильный выбор оголовка. Например, при опасности выскальзывания троса из петли (талреп «крюк-кольцо»), принимают устройства закрытого типа — цепные или «кольцо-кольцо». Талреп цепной должен иметь место под рукоятку.

При особых требованиях к эксплуатации изделия могут изготавливаться из нержавеющих материалов, снабжаться устройствами для автоматической строповки, храповыми механизмами и т.д.

МЕТОДЫ ИСПЫТАНИЯ

4.1. Обмер талрепов должен производиться универсальным измерительным инструментом, шаблонами и калибрами.

4.2. Материал деталей талрепов должен проверяться по сертификатам или данным лабораторного анализа.

4.3. Талрепы испытывают на растяжение двойной допускаемой нагрузкой. Время выдержки под нагрузкой должно быть не менее 5 мин.

4.4. Перед испытанием и после испытания по п. 4.3 талрепы должны быть подвергнуты осмотру, а также проверке на легкость вращения резьбового соединения.

4.5. Головные образцы талрепов должны испытываться четырехкратной допускаемой нагрузкой, при этом они не должны разрушаться. Удлинение деталей не считается разрушением.

4.6. Талрепы и их детали, испытываемые по п. 4.5, дальнейшему использованию не подлежат.

4.7. Качество сварных швов проверяют по ГОСТ 3242-69.

4.8. Качество покрытий талрепов проверяют по ГОСТ 3002-70.

4.9. Испытание образцов материала кованых деталей талрепов должно производиться предприятием-изготовителем по ГОСТ 8479-70 (IV группа). При серийном изготовлении допускается проводить испытания по ГОСТ 8479-70 (II группа).

Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

• На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
• Должно быть защитное покрытие по ОСТ.
• Срок использования устройства — 15 лет.
• Правильно выбирайте талреп для троса.

Советы перед использованием.

• Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
• В процессе работы попытаться исключить радиальные нагрузки.
• После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

• Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
• Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

Устройство и принцип работы талрепа

Рассматриваемое приспособление состоит из четырёх деталей:

1. Литой или штампованной муфты, снабжённой двумя резьбовыми отверстиями. Муфта может иметь вид прямоугольной рамы или эллипса.
2. Пары крюков или иных грузозахватных элементов (стропов), имеющих резьбу на противоположной части.
3. Подкладных шайб, которыми производится более равномерное распределение нагрузки.
4. Стопорных гаек, предотвращающих самопроизвольный проворот захватов.

Отдельную группу составляют цепные талрепы (рэтчеты), в которых натяжение происходит не вследствие постепенного ввертывания захватов в муфту, а за счёт скручивания стяжной цепи, расположенной между грузовыми захватами. Талреп цепной применяется при фиксации на платформах длинномерных грузов. Он состоит из:

1. Цепи (вантового натяжителя).
2. Двух стропов.
3. Механизма натяжения, который, в свою очередь, включает в себя трещотку и вал, на который насаживается храповое колесо.

В простых конструкциях цепных талрепов вместо храповика предусматривается рычаг, качательным перемещением которого производится выборка слабины натяжения цепи.

Необходимое усилие фиксирования создаётся вследствие вращения стропов. При этом уменьшается расстояние между ними, выбираются зазоры, и обеспечивается натяжение удерживаемого предмета между талрепами.

Муфтовые талрепы преимущественно используются в парном сочетании, что позволяет равномерно распределить усилие натяжения в ветвях стропов. Цепной талреп может быть односторонним. Противоположный конец такого талрепа жёстко закрепляется к опорной части платформы. Однако при этом воспринимается только осевая составляющая усилия натяжения, из-за чего рэтчеты не могут использоваться для подъёма грузов, либо удерживания предметов в вертикальном положении.
