Талреп – это такелажное приспособление, позволяющее крепить к опорам канаты, тросы, цепи, веревки и легко регулировать натяжение растяжек при их ослаблении или провисании в ходе эксплуатации. Эти несложные винтовые устройства изначально применялись на судах, но постепенно стали использоваться и в других сферах деятельности человека, например, при монтаже или укреплении конструкций, закреплении перевозимых грузов, когда необходимо создать большое натягивающее усилие.
Сегодня натяжители троса успешно применяются в различных инженерных сооружениях, они помогают предотвратить аварийные ситуации при грузоперевозках, обеспечивают натяжение тросовых ограждений, кабельных сетей между домами, удерживают антенны, мачты, молниеотводы, мосты. При этом фиксация троса может иметь временный характер (например, крепление грузов или установка палаток), так и постоянный (например, монтаж шторных струн или укрепление инженерных сооружений).
Целевое назначение приспособления определено его конструктивным исполнением, типоразмером и прочностными характеристиками. Самый распространенный стандартный монтажный талреп представляет собой винтовую стяжку, в зависимости от размера которой можно создавать натягивающее усилие от нескольких килограмм до десятков тонн. Для высоких нагрузок используют только грузовой талреп DIN 1478 (вилка-вилка).
Принцип действия и виды винтовых талрепов

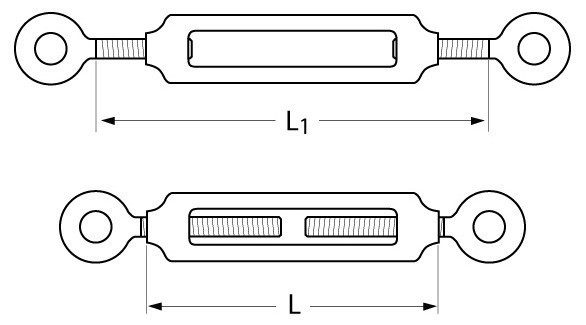

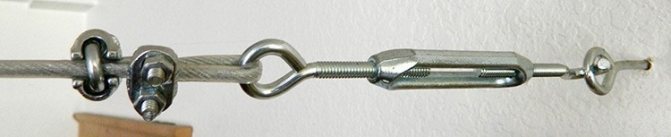

Винтовой натяжитель троса состоит из муфты-корпуса с двумя резьбовыми отверстиями для винтов с разным направлением резьбы. При вращении муфты в одну сторону, они вкручиваются в корпус, а в другую – выкручиваются, что позволяет бесступенчато изменять общую длину стяжного приспособления. Регулировка не требует особых физических усилий и может совершаться в любое время по мере надобности.
Корпус стяжной муфты имеет два варианта исполнения — открытый или закрытый (втулка). Последние подойдут для суровых условий эксплуатации, когда есть риск повреждения, обледенения, засорения грязью или песком механизма натяжения. По способу изготовления муфты бывают сварные, штампованные, кованые и литые.

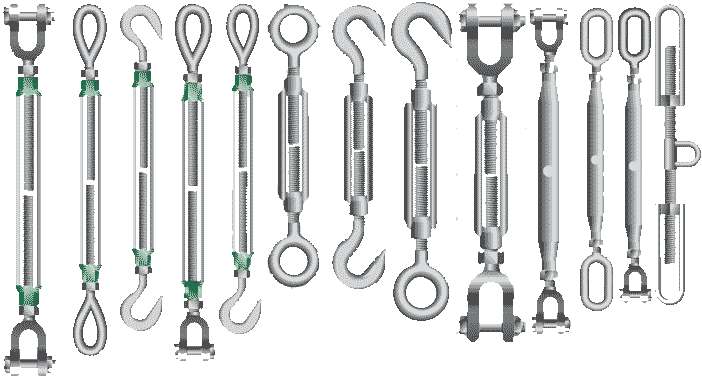

Головки винтов изготавливают в форме крюка, кольца, вилки, шпильки или их комбинации, например, крюк-кольцо или вилка-ушко. Высокий уровень надежности обеспечивают натяжители в исполнении «вилка-вилка». Приварной талреп шпилька-шпилька применяется в тех случаях, когда необходимо при помощи сварки соединить его с другими такелажными элементами или конструкциями, создав тем самым неразъемное соединение.
Правила подбора талрепа
Как и любой другой такелажный элемент, талрепы следует выбирать, исходя из условий конкретных проводимых работ: размеров пространства, необходимости антикоррозийной защиты, веса груза, эксплуатационного усилия на узел.
Вид оголовка подбирается по типу ответной части (крюк фиксируется к кольцу и т. д.). Размер оголовка натяжителя должен соответствовать размеру встречного крепежа. Подбор талрепа под трос производится в случае, если оголовок крепится к канату напрямую, без дополнительных приспособлений. Диаметр резьбы и запас прочности талрепа должны соответствовать предполагаемой силе давления со стороны канатов.
Все необходимые характеристики указываются производителем в специальных таблицах для каждого вида талрепа. Правильный подбор талрепа, исходя из будущих нагрузок на него, позволит продлить срок службы и избежать деформации такелажного элемента.
Стандарты, нагрузки и размеры талрепов
На постсоветском пространстве их изготовление регламентируется ГОСТ 9690, в Европе придерживаются стандартов DIN 1480 и DIN 1478, в США действует ASTM F1145-05.

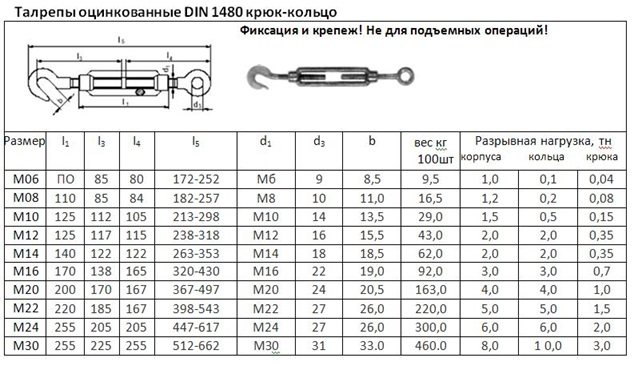

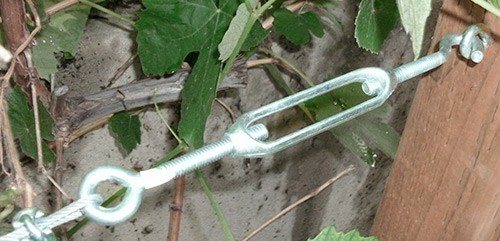

Талреп DIN 1480 – устройство общего назначения, не предназначенное для работ, которые связаны с подъемом грузов. Он выдерживает высокие статические нагрузки, отлично держит в натяжении канатные растяжки и обеспечивает надежную фиксацию вертикальных конструкций. Его грузоподъемность находится в пределах от нескольких килограмм до 3 тонн. В быту его используют, например, для натягивания бельевых веревок или струн для штор.
Талреп DIN 1478 – грузовой с вилочными зацепами, изготовленный из высокопрочной стали, имеет коэффициент запаса прочности не ниже 4:1 и рассчитан на более высокие статические и динамические нагрузки (до 10 тонн). Допущен к использованию в системах с большим натяжением, например, при закреплении многотонных грузов на транспорте, в конструкции подвесных мостов, для организации растяжек тентов, шатров, массивных антенно-мачтовых систем.
Размер винтовой стяжки определяется по диаметру резьбы, которая имеет стандартные метрические характеристики и диаметр от М5 до М56. Самые популярные модели: талреп крюк-кольцо М8, М10, М12, М16 или кольцо-кольцо М8, М10, М12. Другой важный параметр изделия – это его длина при полном раскручивании (L1) и в свинченном состоянии (L), разница между ними (L1-L) – это линейная величина, в пределах которой можно регулировать натяжение канатной ветви.

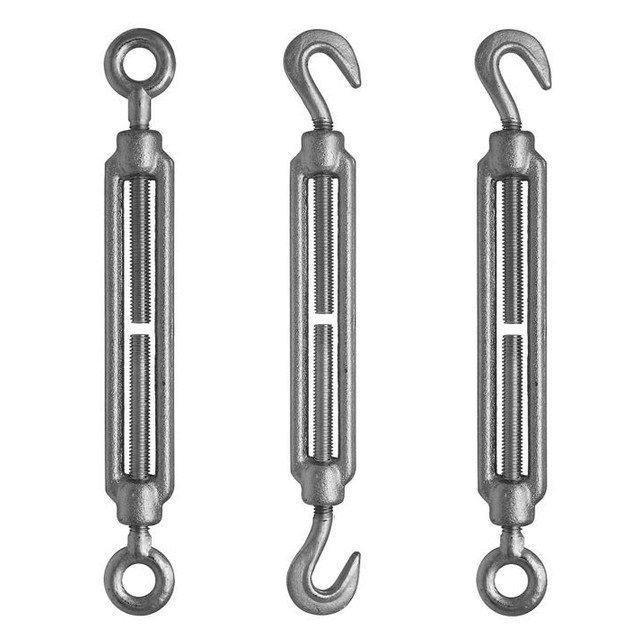

Выбор талрепа
Выбор инструмента из расчёта предполагаемой нагрузки, это гарантия, что он не деформируется во время работы. Сделать это помогут таблицы, которые есть у продавца, где производитель указывает, какая модель на что рассчитана. Но выбор зависит не только от веса груза, но ещё и функции.
Первый параметр, на который нужно обратить внимание — диаметр резьбы. Винтовой крепёж на М10, М8, М12, М20, М16, имеют разную резьбу. Цифра, идущая после буквы «М», указывает на диаметр резьбы в миллиметрах, М12 — резьба 12 мм. Маркировка Т 10-01, Т 30-01, указывает на нагрузку, при которой деталь начинает разрушаться.
Талрепы чаще всего задействуют при работах на открытом воздухе, где они подвергаются воздействию влаги, температурным перепадам. Без защиты от такого воздействия современные детали не поставляются, чаще всего это цинкование.
Оцинкованный или нержавеющий талреп?
Выбирая винтовую стяжку, следует учитывать внешние условия, в которых она будет работать и степень агрессивности этой среды. Для сухих помещений и временной эксплуатации на улице достаточно приобрести оцинкованный натяжитель троса. Для постоянного использования под открытым небом, в местах с влажным и морозным климатом подойдут закрытые нержавеющие талрепы из стали А2, а в особо агрессивных условиях (химические производства, морское судоходство, горячие цеха, бассейны с хлорированной водой) – из кислотостойкой стали А4.
Вы знали?
Если вам понадобилось нарезать резьбу в отверстии, а под рукой нет метчикодержателя, то выручит обычный винтовой талреп. Зажмите хвостовик метчика между его винтами, а корпус устройства используйте в качестве воротка.
Как подготовить талреп
Прежде чем приступить к натяжению троса необходимо подготовить инструмент, для чего:
- протереть талреп бензином и отполировать его войлочным кругом;
- нанести смазку (молибденовую или графитовую);
- проверить механизм, прогнав его вхолостую;
- если на талреп попала морская вода, промыть его пресной;

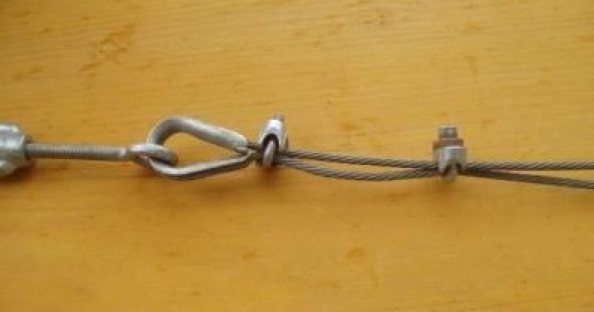

- сформировать петлю на конце троса, используя зажимы, и пропустить ее через коуш.
Вантовые крепления (цепные натяжители)
Цепной талреп крюк-крюк (рэтчет) – так называется вантовое крепление с крюковыми захватами, предназначенное для фиксации на транспортных платформах больших и тяжелых грузов цепями. Устройства имеют храповый или рычажный механизм, через который легко создается большое усилие натяжения.
Цепная стяжка грузов — это простой и надежный ручной механизм, применяемый во всем мире в системах крепления крупногабаритных и крупнотоннажных грузов. Его применяют для натяжения крепежных цепей, которые в свою очередь надежно фиксируют и удерживают груз, исключая его самопроизвольное перемещение или падение в момент перевозки автомобильным, железнодорожным и другими видами транспорта. По виду своей конструкции они бывают двух типов, характеристики которых рассмотрены далее.

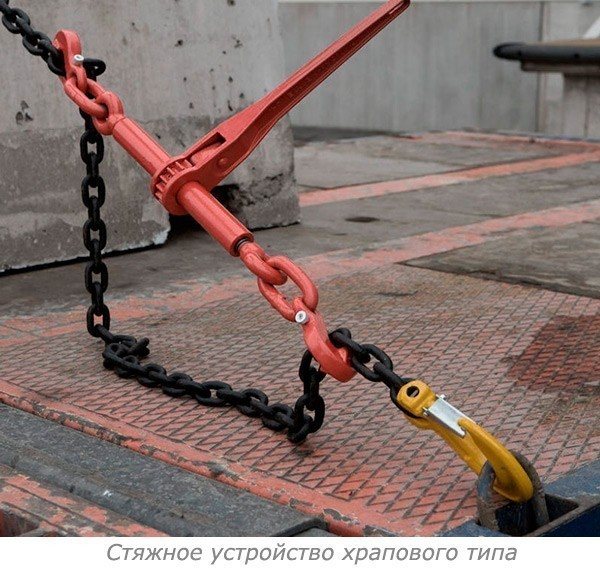

Стяжное устройство храпового типа
Такой цепной талреп состоит из храпового механизма с переключателем вращения и двух поворотных крюков, находящихся на противоположных концах устройства. Натяжение цепей крепления обеспечивается схождением крюков при помощи проворачивания рукоятки механизма. К положительным особенностям данного рэтчета можно отнести:
- простота монтажа устройства в крепежную систему;
- приложения минимальных физических усилий при работе;
- рычаг, не требующий дополнительной фиксации.

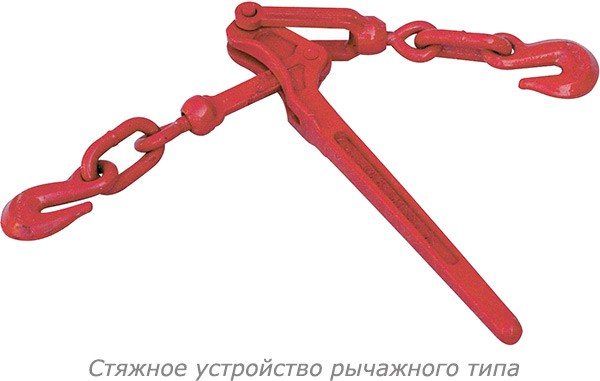

Стяжное устройство рычажного типа
Его конструкция тоже состоит из двух поворотных крюков, обеспечивающих зацепление цепной крепежной ветви, а также эксцентрикового рычажного механизма. В данном случае натяжение цепей обеспечивается приложением ручного усилия на эксцентриковый механизм, который проходя через точку максимального натяжения самозажимается. Надежная фиксация рычага обеспечивается самой цепью, которая распирает устройство в стороны и тем самым не дает механизму раскрыться. К положительным особенностям данного цепного талрепа можно отнести:
- минимальное время монтажа;
- простота конструкции;
- небольшие размеры;
- отсутствие торчащего рычага в рабочем положении устройства.

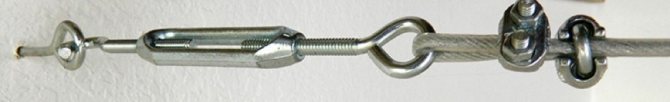

Как правильно натянуть трос
Для правильной работы талрепа следует равномерно вращать его корпус, при котором винты будут двигаться в противоположных направлениях. Процесс заканчивается, когда натяжение троса достигнет уровня, необходимого для надежной фиксации объекта.
Выполняя натяжение, следует избегать перегрузки, чтобы не деформировать талреп или натягиваемый трос. Если натяжение слишком велико, следует ослабить его, вращая талреп в противоположном направлении. При этом следует помнить, что нагрузка должна быть только осевой.
Операцию рекомендуется выполнять с использованием специального динамометрического инструмента, который позволяет отрегулировать усилие натяжения с большой точностью.
Подвергать талреп можно только нагрузкам, на которые инструмент рассчитан.
Где купить талреп в СПб?
В нашем магазине «Крепком» можно купить талреп крюк-кольцо, кольцо-кольцо, гак-гак, вилка-вилка, а также цепные рэтчеты для перевозки тяжелой техники, оборудования, бревен. Все они прошли испытания нагрузкой и имеют большой запас прочности (4:1, 5:1, 6:1). Сколько стоят такие такелажные приспособления? – Цена талрепа во многом зависит от его размеров. Диапазон цен на «Крепком» выглядит следующим образом: от 150 до 7000 рублей за единицу товара.
Надеемся, что эта обзорная статья поможет принять вам принять правильное решение в выборе такелажного талрепа для натяжения троса или цепи.
Цепи, стропы, такелаж Обновлено: 13.07.2021 13:55:41
Классификация

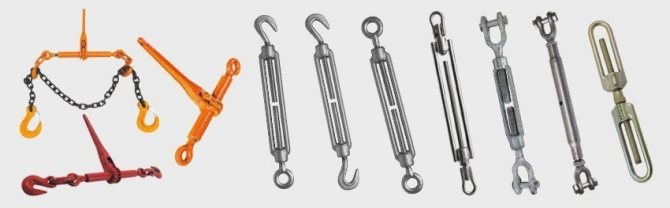

Выполняется по их конструктивным особенностям, и по материалам, из которых изделия изготавливаются. Существуют следующие разновидности:
- талреп «крюк-крюк»;
- талреп «кольцо-кольцо»;
- талреп «крюк-кольцо»;
- талреп вилочный;
- талреп цепной.
Талреп цепной имеет ограниченное использование: для ситуаций, когда соединяемые детали находятся на большом расстоянии друг от друга. Талреп «Вилка-вилка» эффективен при частых переналадках. Талреп закрытый относится к числу наиболее надёжных вариантов данных приспособлений.
Талрепы (винтовые стяжки) VanBeest GreenPin.
Принцип действия талрепа для троса заключается в том, что подлежащие соединению концы рабочего такелажа присоединяются к кольцу (талреп «кольцо-кольцо», талреп «крюк-кольцо») или ушку (талреп «вилка-вилка», талреп «крюк-крюк»), которое снабжено резьбовой стержневой частью, куда, в свою очередь, присоединяется муфта. Форма и крепление муфты определяются усилиями на устройство, пространством для его свободного размещения, силой натяжения.
В качестве материалов для изготовления принимают:
- Для крепления конструкций, не испытывающих особых нагрузок при эксплуатации (например, контейнеров, корпусов малотоннажных суден и т.п.) – стали обыкновенного качества типа Ст. 3 или Ст. 3кп, которые поставляются по ГОСТ 380. Они обязательно проходят термообработку (нормализацию), в результате которой предел прочности на растяжение должен быть не ниже 450…500 МПа;
- Для преобладающего числа вариантов применения – качественные конструкционные стали 35 ГОСТ 1050, которые после нормализации должны обладать значением предела прочности на растяжение не менее 540 МПа.
Резьба на муфтах начинается от М5, и далее зависит от предельной нагрузки на приспособление. Особой эксплуатационной надёжностью должен обладать закрытый талреп. В неответственных ситуациях используется открытый вариант устройства. Для особых, нестандартных вариантов подготавливается соответствующий чертёж.
Устройство и характеристики
Изделие состоит из 4 элементов, а именно:
- Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
- Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
- Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
- Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

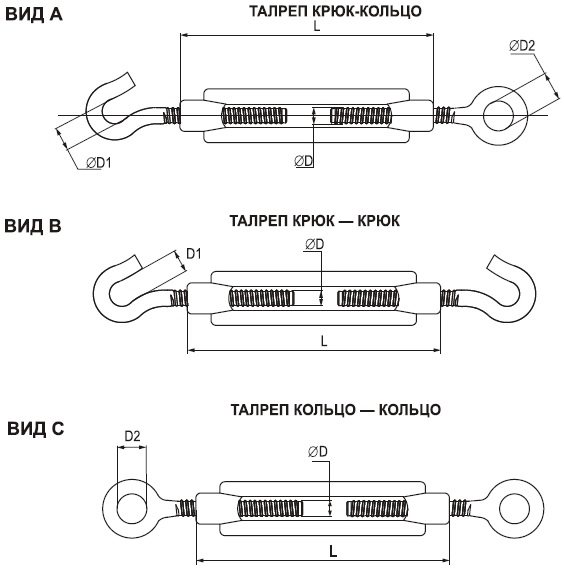

Классификация и маркировка
Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:
- Из нержавеющей стали;
- Из металла с оцинкованным покрытием.
Также, изделия классифицируют в зависимости от типа крепления на концах винтов:
- С+О (крюк/кольцо);
- О+О (кольцо/кольцо);
- С+С (крюк/крюк).
ДЛЯ СПРАВКИ!
Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.
В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.
Материал
Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.
Муфты
Муфты изготавливают тремя способами (ГОСТ 9690-71):
- Сваркой;
- Литьем;
- Штамповкой.
Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.
Размер и вес
Характеристики талрепа:
ВАЖНО!
Вес типового изделия зависит от материала конструкции и от способов изготовления.
Грузоподъемность
В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.
Как выбрать талреп?
Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%.
Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.
ВАЖНО!
Типы конструкции с двумя гаками обладают наименьшей безопасностью.
При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.
Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях. Обратить внимание нужно и на наличие антикоррозионной защиты.
Перед использованием нужно проверить талреп следующим образом:
- Проверить совпадают ли резьбы;
- Осмотреть на предмет механических повреждений, деформаций;
- Выявить отсутствие трещин, борозд.
ВАЖНО!
В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться.
ГОСТы и другие нормативные документы стандартизации
Требования к талрепам отражены в стандартах:
- ГОСТ 9690-71 — отечественный стандарт;
- DIN 1748, DIN 1480 — европейские стандарты.
Принцип работы и регулировки натяжения
Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

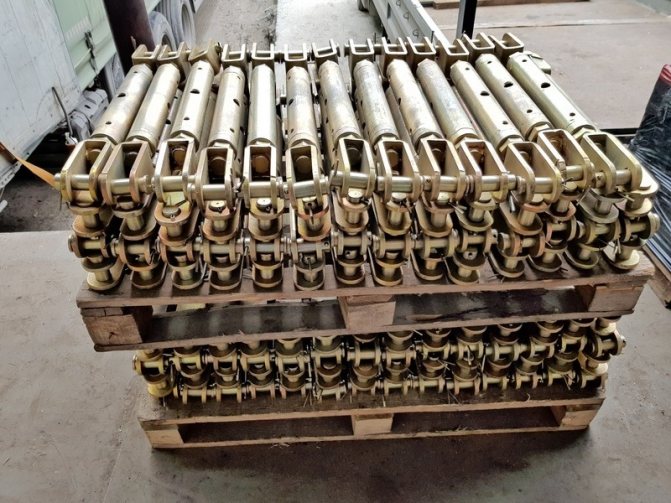

Требования к деталям талрепа
В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.
Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.
