ГОСТ 4751-73
ГОСТ 4751-73 Группа Г86
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЫМ-БОЛТЫ Технические условия Screw rings. Specifications
Дата введения 1974-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 10.05.73 № 1169
2. Срок проверки — 1993 г., периодичность — 5 лет
3. ВЗАМЕН ГОСТ 4751-67
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 9.014-78 | 5.6 |
ГОСТ 9.301-86 | 2.15, 3.1 |
ГОСТ 9.302-88 | 4.6 |
ГОСТ 515-77 | 5.3 |
ГОСТ 1050-88 | 2.1 |
ГОСТ 1759.0-87 | 215 |
ГОСТ 2991-85 | 5.3 |
ГОСТ 7505-89 | 2.3 |
ГОСТ 9012-59 | 4.2 |
ГОСТ 10549-80 | 2.10 |
ГОСТ 14192-96 | 5.8 |
ГОСТ 15150-69 | Вводная часть |
ГОСТ 16093-81 | 2.10, приложение |
ГОСТ 24705-81 | 2.10, приложение |
5. Проверен в 1988 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.12.88 № 4162
6. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в мае 1979 г., январе 1983 г., декабре 1988 г., августе 1990 г. (ИУС 7-79, 5-83, 3-89, 11-90)
Настоящий стандарт распространяется на рым-болты, предназначенные для подъема, опускания или удержания на весу изделий при монтажных и такелажных работах для всех условий эксплуатации по ГОСТ 15150. (Измененная редакция, Изм. № 4).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
________________ * См. примечание ФГУП «СТАНДАРТИНФОРМ»
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 10.05.73 N 1169
2. Срок проверки — 1993 г., периодичность — 5 лет
3. ВЗАМЕН ГОСТ 4751-67
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 9.014-78 | 5.6 |
ГОСТ 9.301-86 | 2.15, 3.1 |
ГОСТ 9.302-88 | 4.6 |
ГОСТ 515-77 | 5.3 |
ГОСТ 1050-88 | 2.1 |
ГОСТ 1759.0-87 | 2.15 |
ГОСТ 2991-85 | 5.3 |
ГОСТ 7505-89 | 2.3 |
ГОСТ 9012-59 | 4.2 |
ГОСТ 10549-80 | 2.10 |
ГОСТ 14192-96 | 5.8 |
ГОСТ 15150-69 | Вводная часть |
ГОСТ 16093-81 | 2.10, приложение |
ГОСТ 24705-81 | 2.10, приложение |
5. Проверен в 1988 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.12.88 N 4162
6. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в мае 1979 г., январе 1983 г., декабре 1988 г., августе 1990 г. (ИУС 7-79, 5-83, 3-89, 11-90)
Переиздание (по состоянию на апрель 2008 г.)
Настоящий стандарт распространяется на рым-болты, предназначенные для подъема, опускания или удержания на весу изделий при монтажных и такелажных работах для всех условий эксплуатации по ГОСТ 15150.
(Измененная редакция, Изм. N 4).
Виды стальных рым-креплений
Кроме прямого назначения крепления специальной конструкции также используются при формировании нестандартной грузоподъемной системы. Такими изделиями являются рым-болты с шарниром (вертлюгом), предотвращающим вращение груза с продольными кольцами или стержнями в момент подъема тяжелых, негабаритных и легких объектов.
Любая новаторская конструкция изготавливается по условиям государственного стандарта, обеспечивающего безопасность персонала и целостность груза. ТУ и ГОСТ в разных странах производителях отличаются, но основным показателем надежности изделия считается соответствие «Международному стандарту DIN 580», адаптированному к межгосударственному ГОСТу 4751−73. Все изделия должны иметь буквенно-цифровую маркировку и товарный знак производителя на дужке головки (М8, М16 и т. д. ).
Технические характеристики болтов формируются способом изготовления:
- Штамповка
- Ковка.
Готовое изделие подвергается обжигу при высокой температуре.
При маркировке используется метод:
- Штамповки
- Ударное нанесение.
Каждая партия изделий оснащается Сертификатом соответствия с логотипом завода изготовителя, номером партии, количеством креплений, результатом экспертизы. Упаковка продукции должна осуществляться послойно, с прокладкой промасленной бумагой между слоями.
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Конструкция и основные размеры рым-болтов должны соответствовать указанным на чертеже и в табл.1.
Таблица 1
Размеры в мм
Условное обозначение резьбы d | Приме- няемость | d1 | d2 | d3 | d4 | b | h | h1 | l | l1, не менее | r | r1 | Масса 1 шт., кг |
М8 | 36 | 20 | 8 | 20 | 10 | 12 | 6 | 18 | 12 | 2 | 4 | 0,05 | |
М10 | 45 | 25 | 10 | 25 | 12 | 16 | 8 | 21 | 15 | 0,12 | |||
М12 | 54 | 30 | 12 | 30 | 14 | 18 | 10 | 25 | 19 | 6 | 0,19 | ||
М16 | 63 | 35 | 14 | 36 | 16 | 20 | 12 | 32 | 25 | 0,31 | |||
М20 | 72 | 40 | 16 | 40 | 19 | 24 | 14 | 38 | 29 | 3 | 8 | 0,50 | |
М24 | 90 | 50 | 20 | 50 | 24 | 29 | 16 | 45 | 35 | 12 | 0,87 | ||
М30 | 108 | 60 | 24 | 63 | 28 | 37 | 18 | 55 | 44 | 15 | 1,58 | ||
М36 | 126 | 70 | 28 | 75 | 32 | 43 | 22 | 63 | 51 | 4 | 18 | 2,43 | |
М42 | 144 | 80 | 32 | 85 | 38 | 50 | 25 | 72 | 58 | 20 | 3,72 | ||
М48 | 162 | 90 | 36 | 95 | 42 | 52 | 30 | 82 | 68 | 22 | 5,54 | ||
М56 | 180 | 100 | 40 | 105 | 48 | 60 | 34 | 95 | 78 | 5 | 25 | 8,09 | |
М64 | 198 | 110 | 44 | 115 | 52 | 65 | 40 | 110 | 93 | 10,95 | |||
М72х6 | 234 | 130 | 52 | 135 | 62 | 75 | 45 | 115 | 98 | 35 | 18,54 | ||
М80х6 | 270 | 150 | 60 | 160 | 70 | 88 | 50 | 125 | 108 | 25,40 | |||
М100х6 | 324 | 180 | 72 | 190 | 85 | 105 | 60 | 150 | 133 | 40 | 43,82 |
Пример условного обозначения рым-болта с резьбой М8 без покрытия:
Рым-болт М8 ГОСТ 4751-73
То же, с мелкой резьбой М100х6, с покрытием 01 (цинковое с хроматированием), толщиной 9 мкм:
Рым-болт М 100 х 6.019 ГОСТ 4751-73
(Измененная редакция, Изм. N 1, 2).
1.2. Грузоподъемность рым-болтов должна соответствовать указанным в табл.2.
Таблица 2
Условное обозначение резьбы | Грузоподъемность на 1 рым-болт, кг, + | ||
при направлении строп | |||
по вертикальной оси рым-болта | под углом 45° от вертикальной оси рым-болта | ||
в плоскости кольца | с отклонением от плоскости кольца | ||
М8 | 120 | 80 | 40 |
М10 | 200 | 125 | 65 |
М12 | 300 | 175 | 90 |
М16 | 550 | 250 | 125 |
М20 | 850 | 325 | 150 |
М24 | 1250 | 500 | 250 |
М30 | 2000 | 700 | 350 |
М36 | 3000 | 1000 | 500 |
М42 | 4000 | 1300 | 650 |
М48 | 5000 | 1650 | 800 |
М56 | 6200 | 2000 | 1000 |
М64 | 7500 | 2500 | 1250 |
М72х6 | 10000 | 3500 | 1750 |
М80х6 | 14000 | 4500 | 2250 |
М100х6 | 20000 | 6500 | 3250 |
Примечания:
1. При подъеме груза направление строп под углом от вертикальной оси рым-болта свыше 45° не допускается.
2. Для установки в одной плоскости колец двух ввинченных до упора рым-болтов допускается применение плоских шайб толщиной:
— до 1 мм — под рым-болты с резьбой М8-М12;
— не более половины шага резьбы — под рым-болты с резьбой свыше М12. 1.3. Конструкция и размеры гнезд под рым-болты приведены в приложении.
Рым (грузовой болт)
К специальным винтам относится грузовой винт (рым-болт ГОСТ 4751—73). Рым представляет собой стальное кольцо, закрепляемое резьбовой частью на деталях машин и агрегатах, предназначенное для подъема их при монтаже, перемещении и разборке. Рымы, постоянно закрепленные на машинах и агрегатах, являются их составной частью, а работающие в качестве грузозахватных приспособлений – составной частью грузозахватных средств. Стандартные обыкновенные рымы (рис. 14) устанавливают на электродвигателях, корпусах редукторов и т. п.
Рис 14. Рым: а — обыкновенный; б — отверстие под рым; в — с вертлюгом, предназначенный для транспортирования легких деталей; г — с удлиненным кольцом для транспортирования тяжелых деталей; д —усиленный для кантования деталей; е — с удлиненным стержнем, для подъема деталей с нерезьбовыми отверстиями; ж — для транспортирования деревянных изделий; з — строповка за один рым; и — стро¬повка за два рыма, расположенных произвольно; к — строповка за два рыма, расположенных в од¬ной плоскости.
Используя различные переходники с наружной и внутренней резьбой или с фланцами, можно применять рымы для строповки различных грузов (деталей, узлов и оборудования). При зацепке за рымы нужно учитывать угол между натянутыми ветвями стропа, число рымов и ветвей, так как при большом угле наклона ветвей возникают большие усилия на рымы.
В случае отсутствия указаний о методе строповки за рымы, стропы следует располагать только вертикально. Погнутые рымы или с сорванной резьбой применению не подлежат.
Технические требования.
Рым-болты изготовливаются из стали марки 20 или 25 (подгруппа а) по ГОСТ 1050-88 штамповкой с последующим отжигом или нормализацией и выбирают в зависимости от грузоподъемности. Допускается изготовление ковкой.
Соответствие материала предусмотренным маркам должно быть подтверждено сертификатом предприятия изготовителя металла.
Технические требования штампованным к поковкам — по ГОСТ 7505-89, класс точности II, степень сложности С3.
Для установки в одной плоскости колец двух ввинченных до упора рым-болтов допускается применение плоских шайб до 1 мм — под рым-болты с резьбой М8 — М12; не более половины шага резьбы — под рым-болты с резьбой свыше М12.
Пример условного обозначения рым-болта с резьбой М8 без покрытия:
Рым-болт М8 ГОСТ 4751-73.
То же с мелкой резьбой М100 х 6, с покрытием 01 (цинковое с хроматированием) толщиной 9 мкм: Рым-болт М100 х 6.019 ГОСТ 4751-73.
Грузоподъемность рым-болтов

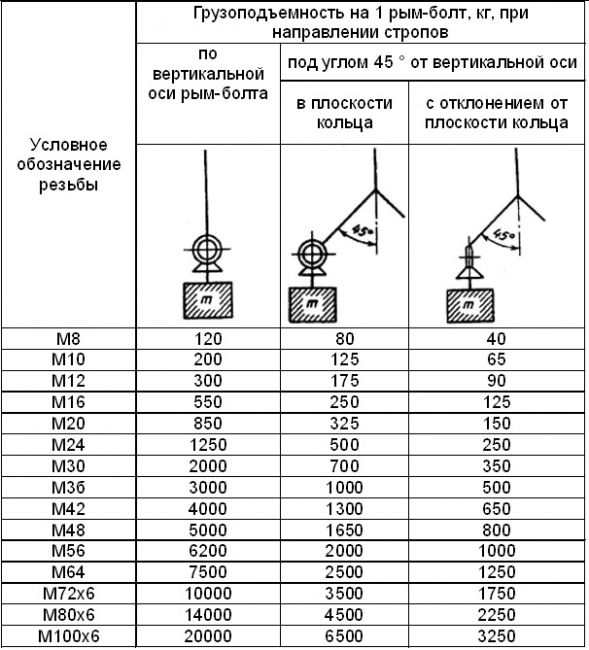

Таблица 4. Грузоподъемность рым-болтов.
Твердость нормализованных рым-болтов
Таблица 5. Твердость НВ рым-болтов .
При подъеме груза направление стропов под углом от вертикальной оси рым-болта свыше 45 ° не допускается.
При изготовлении рым-болтов свободной ковкой в подкладных штампах допускается увеличивать плюсовые допуски в 2 раза. На внутренней окружности кольца допускается лыска, получаемая после зачистки заусенцев, при условии сохранения размера в пределах допусков.
Заварка или заделка дефектов не допускается. Рым болт после штамповки или ковки должен быть нормализован и очищен от окалины.
Проконсультироваться по вопросам других типов изделий и полный перечень продукции вы можете узнать у наших менеджеров.
- Рым-болт по DIN 580
- Рым-гайки по DIN 582
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Рым-болты должны быть изготовлены из стали марки 20 или 25 (подгруппа а) по ГОСТ 1050 штамповкой. Допускается изготовление ковкой.
Соответствие материала предусмотренным маркам должно быть подтверждено сертификатом предприятия-изготовителя металла.
(Измененная редакция, Изм. N 1).
2.2. (Исключен, Изм. N 1).
2.3. Технические требования к штампованным поковкам по ГОСТ 7505, класс точности — II, степень сложности — С3.
Примечание. При изготовлении рым-болтов свободной ковкой в подкладных штампах допускается увеличивать плюсовые допуски в 2 раза.
(Измененная редакция, Изм. N 1).
2.4. На внутренней окружности кольца допускается лыска, получаемая после зачистки заусенцев, при условии сохранения размера в пределах допусков п.2.3.
2.5. Заварка или заделка дефектов не допускается.
2.6. Рым-болты после штамповки или ковки должны быть нормализованы и очищены от окалины.
2.7. Твердость нормализованных рым-болтов должна соответствовать указанной в табл.3. Таблица 3
Марка стали | Твердость НВ рым-болтов с размером резьбы | |
от М8 до М64 | от М72х6 до М100х6 | |
20 | 105-149 | 95-121 |
25 | 134-187 | 105-149 |
Допускается одна повторная термообработка.
2.8. На кольце рым-болта центровые отверстия не допускаются.
2.9. Надрезы на обработанной части хвостовика не допускаются.
2.10. Резьба — по ГОСТ 24705 с полем допуска 8g по ГОСТ 16093.
Размеры фасок и сбегов резьбы — по ГОСТ 10549. Величина сбега резьбы для угла заборной части инструмента — 20°.
Примечание. При применении покрытия должны быть обеспечены указанные размеры и шероховатость. 2.11. Резьба не должна иметь сорванных ниток, заусенцев и вмятин.
2.12. Допуск перпендикулярности оси резьбы d на длине 100 мм относительно опорной плоскости кольца:
0,10 мм — для рым-болтов с резьбой от М8 до М16;
0,05 мм » » » » » от М20 до М100х6.
2.13. Допуск симметричности оси резьбы d относительно общих плоскостей симметрии рым-болта:
Т 1 мм — для рым-болтов с резьбой от М8 до М12;
Т 2 мм » » » » » от М16 до М48;
Т 4 мм » » » » » от М56 до М100х6.
2.12-2.13. (Измененная редакция, Изм. N 2).
2.14. Рым-болты должны выдерживать испытание на прочность нагрузкой, равной удвоенной номинальной грузоподъемности.
Допускаемое отклонение этой нагрузки ±5%.
2.15. Рым-болты могут изготовляться с покрытием. Виды и условные обозначения покрытий — по ГОСТ 1759.0.
Технические требования к покрытиям и качеству поверхности рым-болтов перед покрытием — по ГОСТ 9.301.
(Измененная редакция, Изм. N 1).
Размеры
Рым-болт включает в себя замкнутое стальное кольцо определённого внутреннего и внешнего диаметров, стержень, на преобладающей части которого нарезана (или накатана) метрическая резьба, а также переходную часть (она посредством литых или отштампованных радиусных переходов соединяет кольцо со стержнем).
Размерный ряд рым-болтов по ГОСТ 4751-73:
- Диапазон диаметров резьбы – от М8 до М100 (при этом наиболее ходовыми считаются резьбы М8, М10, М12 и М16).
- Внутренний диаметр кольца, мм – 20…180.
- Наружный диаметр кольца, мм – 36…324.
- Длина стержня, мм, не менее – 12…133.
Для исключения концентраторов напряжений все переходы между элементами конфигурации крепежа выполняются по радиусам. Рым-болты могут изготавливаться с антикоррозионным (цинковым или хромовым) покрытием.
Резьба на стержне изделия может быть с крупным или мелким шагом (производство резьбы с мелким шагом оговаривается при индивидуальном заказе).
ПРАВИЛА ПРИЕМКИ
3.1. Предприятие-изготовитель должно проводить приемо-сдаточные испытания рым-болтов. При приемо-сдаточных испытаниях рым-болты проверяют:
до механической обработки:
— на соответствие требованиям п.1.1 в части размеров, получаемых объемной штамповкой или ковкой и пп.2.3, 2.4: в случае изготовления свободной ковкой в подкладных штампах — каждый рым-болт; в случае изготовления объемной штамповкой — 5% от партии, но не менее 5 шт.;
— на соответствие требованиям пп.2.5 и 2.6 каждый рым-болт;
— на соответствие требованиям п.2.7 10% от партии, но не менее 5 шт.;
после механической обработки:
— на соответствие требованиям п.1.1 (размеры l, l1 и h1 и d) пп.2.8-2.14 каждый рым-болт;
— на соответствие требованиям п.2.15 — по ГОСТ 9.301.
Примечание. Партия состоит из рым-болтов одного размера, изготовленных из стали одной марки, совместно прошедших термообработку.
(Измененная редакция, Изм. N 1).
3.2. При получении неудовлетворительных результатов испытаний рым-болтов хотя бы по одному из показателей проводят повторные испытания удвоенного числа образцов, взятых от той же партии, по полной программе. Результаты повторных испытаний являются окончательными и распространяются на всю партию.
(Введен дополнительно, Изм. N 2).
Описание и характеристики
Существует несколько видов рым болтов, отличающихся по конструкции, размерам, грузоподъемности.
Конструкция
Стандартное приспособление состоит из болта/стержня, который вкручивается в отверстие, и большого кольца, к которому крепится трос. Некоторые конструкции довольно подвижны в пазу, другие – монолитные:
- Кольцо скреплено с болтом в строго перпендикулярном направлении.
- Кольцо установлено в специальный паз, который способен вращаться в любом направлении.
Для удобства при захвате груза вместо кольца иногда монтируют крюк.
Виды рым болтов
Помимо стандартных приспособлений, имеющих короткий стержень, не предусматривающих прокручивание кольца, существуют другие виды:
- Рым болт удлиненный. Оснащен длинным резьбовым стержнем.
- Болт поворотный. Используется для транспортировки груза во всех направлениях. Бывают с двойным и поворотным вращением.
- Болт без резьбы, предназначенный для создания шарнирного крепления.
- Рым болт с длинной резьбой. Устанавливается в специальные отверстия и остается в неподвижном положении.
- Анкерный. Активно используется при работе с тяжелыми бетонными конструкциями, природными камнями. Имеет гайку, шайбу и распорный элемент.
Анкерные изделия бывают:
- Клиновые. По форме напоминают гильзу, оснащенную кольцами внутри.
- Забиваемые. Края изделия изготовлены из мягких марок металла, деформируемых при забивании.
- Разжимные. Считаются универсальными крепежами, изготовленными в виде стержня.
- Распорными. Применяются в строительстве. Имеют форму конуса, стержень которого может расширяться после вкручивания.
Чем меньше груз, на который рассчитано приспособление, тем короче и меньше стержень, а также диаметр рыма.
Размеры
По внешнему виду, материалу изготовления, размерам все рым болты должны соответствовать определённым производственным стандартам. Метрические размеры изделий по резьбе начинаются от пометки М-8 до М-100х6. Каким образом крепить то или иное приспособление, также регламентируется ГОСТом.
Грузоподъемность
На каждом изделии обязательно стоит знак ГОСТа и маркировка (номер 4751). По ней узнают, какую нагрузку выдерживает болт. Практически каждый такой инструмент обладает повышенной устойчивостью к нагрузкам.
Валера
Голос строительного гуру
Задать вопрос
Грузоподъемность крепежа определяют по направлению строп. Максимальные параметры достигаются при поднятии груза, когда ось направлена вертикально, а минимальные – при отклонении на 45 градусов от кольцевой оси. Минимальные значения составляют 40 кг, максимальные – 20 тыс. кг.
МЕТОДЫ ИСПЫТАНИЙ
4.1. На соответствие требованиям п.2.3 проверяют внешним осмотром без применения увеличительных приборов.
Допускается применение луп до трехкратного увеличения.
(Измененная редакция, Изм. N 2).
4.2. Твердость (п.2.7) определяют по ГОСТ 9012 на образующей опорной части кольца.
4.3. Резьбу (п.2.10) проверяют предельными калибрами.
4.4. Отклонение от перпендикулярности оси резьбового хвостовика к опорной поверхности кольца (п.2.12) проверяют угловым шаблоном или щупом по просвету между опорной поверхностью кольца и торцевой поверхностью контрольного калибра.
4.5. Соответствие рым-болтов требованиям п.2.4 проверяют испытанием на растяжение с выдержкой под нагрузкой в течение 10 мин.
Нагрузка должна быть приложена по оси стержня рым-болта.
Приложение нагрузки должно быть плавным, без рывков.
После снятия нагрузки в рым-болтах не должно быть остаточных деформаций, трещин и надрывов.
Отсутствие остаточных деформаций определяют контролем размеров по оси рым-болтов до и после испытания.
Отсутствие трещин и надрывов проверяют внешним осмотром с помощью лупы, имеющей не менее чем четырехкратное увеличение.
4.6. Толщину слоя покрытия (п.2.15) проверяют на кольце рым-болта. Методы проверки качества и толщины покрытия — по ГОСТ 9.302.
4.7. (Исключен, Изм. N 2).
Сфера применения и особенности
Благодаря очень простой конструкции, изделие рым—болт получило широкое распространение в различных отраслях промышленности. Оснастка считается универсальной, её можно применять для нескольких технологических операций:
- Растяжка.
- Прочный крепёж.
Такое крепление монтируется на различные виды оборудования, грузоподъёмность приспособления зависит от угла наклона болта. Если учесть типоразмер изделия и угол каната относительно оси, его грузоподъёмность будет находиться в диапазоне 30—20000 кг. Запрещается поднимать груз, если угол отклонения от вертикали превышает 45 градусов.
