ГОСТ Р 58860-2020 Ленты шлифовальные бесконечные. Технические условия

Наждачка, она же шкурка шлифовальная – это названия наждачной бумаги, столярного абразива, аналогов которому на сегодняшний день нет. Материал используют в разных отраслях промышленности и жизни от строительной площадки до художественной мастерской. Наждачное полотно предназначено для ручной и машинной обработки деревянных, пластиковых, керамических и металлических поверхностей при производстве различных изделий для улучшения сцепления элементов при склейке или для подготовки поверхности к покраске.

Что такое шлифовальная лента?

Шлифовальная лента (шлифлента) – гибкий материал на тканевой или бумажной основе, на который нанесен тонкий слой абразива. Используется для машинной или ручной обработки различных материалов:

• металла;
• стекла;
• стекловолокна;
• древесины;
• пластика.

Ленточное шлифование применяются для устранения шероховатостей, обработки швов, удаления краски и т.д. Благодаря большому выбору материалов, из которых производятся ленты, их можно использовать для решения множества задач. Производители электроинструмента и комплектующих изготавливают несколько видов шлифовальных лент для:

• ручных шлифмашинок;
• шлифовальных станков;
• пневмоинструментов;
• УШМ;
• эксцентриковых шлифмашинок.

Обработка поверхностей с помощью специальных станков и ручного инструмента способствует подготовке материалов к покраске и вскрытию лаком. В зависимости от используемого типа абразивной ленты, можно осуществлять шлифовку и полировку изделий со сложной геометрией.

Тип основания наждачной бумаги

наждачная бумага на бумажной основе

Такая наждачная бумага имеет достаточно низкий коэффициент износоустойчивости. Наряду с невысоким запасом прочности наждак на бумажной основе как правило не обладает водостойкими свойствами.

П1, П2, ПЗ. до ПИ — невлагопрочная бумага.

Это в значительной степени сужает область применения, но и снижает рыночную стоимость.

наждачная бумага на тканевой основе

Сегодня наиболее распространенной тканевой основой являются хлопок и полиэстер. Абразивы на тканевом основании чаще всего имеют водостойкие свойства благодаря специальной пропитке на основе смолы.

Л1, Л2 и М — влагопрочная бумага.

Такие наждаки имеют более высокий запас прочности по сравнению с бумажными.

В маркировке первой цифрой производитель может указать 1 или 2.

1 – шкурка предназначена для материалов невысокой твердости (шпатлевки, грунтовки, краски, эмали, мягких пород древесины, пластмассы)

2 – для твердых сплавов металлов.

Встречается также наждачка на смешанной основе (ткань + бумага) или другие материалы (например широко распространены диски на фибровой основе).

Виды шлифовальных лент

Абразивно-ленточное шлифование осуществляется с помощью различных расходных материалов, которых отличаются друг от друга по нескольким параметрам. Одни используются для черновой обработки металла или дерева, а другие – для чистовой.

По степени твердости шлифовальные ленты можно разделить на три вида:

1. мягкие;
2. твердые;
3. сверхтвердые.

Первые два вида абразивны хлент применяют для черновой шлифовки и выравнивания поверхностей. Мягкие зернистые материалы обрабатывают детали со сложной геометрией, что позволяет добиться гладкости при полировке.

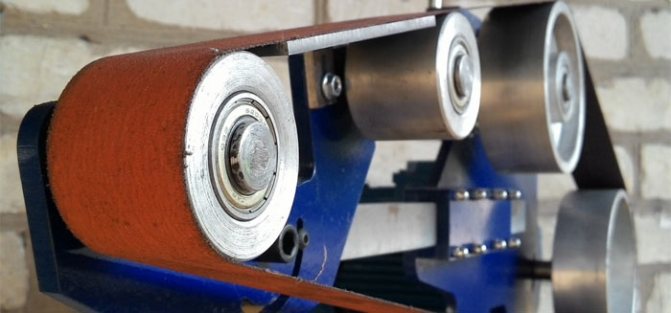

Для большинства ленточных шлифовальных машинок (ЛШМ) используются бесконечные абразивные ленты, концы которых соединены между собой. В зависимости от способа соединения, различают такие виды лент:

• Шов A– соединение ленты внахлест без компенсации абразива в месте склеивания концов;
• Шов B – соединение концов ленты внахлест с компенсацией абразива в месте состыковки;
• Шов T – соединение краев ленты стык в стык при вертикальном разрезе;
• Шов TS – волнообразное соединение шлифовальной ленты стык в стык;
• Шов TT – соединение концов ленты встык со стороны нанесенного слоя абразива на подложке.

Маркировка наждачной бумаги

Маркировка указывает на точные характеристики наждака (тип абразива и вид зернистости). Все данные указываются на обратной стороне листа. Классификация отечественного ГОСТа 3647−80 является устаревшей. На сегодняшний день маркировка осуществляется в соответствии с международным стандартом ISO 6344. Важно, что значения международных стандартов перекликаются с данными ГОСТа.

Область применения зависит от зернистости. Таблица содержит обозначения по ГОСТ СССР и международным стандартам ISO, а также сферы использования конкретных абразивов.

Маркировки крупнозернистой наждачной бумаги

Шкурка шлифовальная ГОСТ 3647–80	Шкурка шлифовальная ISO 6344	Сфера использования
63-Н, 50-Н, 80-Н	Р36, Р22, Р24	Грубые черновые работы
25-Н, 32-Н, 40-Н	Р40, Р60, Р46	Грубая шлифовка
10-Н, 16-Н, 20-Н, 12-Н	Р80 — Р120	Первоначальная зачистка
6-Н, 8-Н	Р150, Р180	Завершающая шлифовка

Маркировки мелкозернистой наждачной бумаги

ГОСТ 3647–80	ISO 6344	Применение
М63, 5-Н	Р280, Р240	Шлифование твердой породы древесины
3-Н, М28, М40, 2-Н	Р400, Р600	Полировка поверхности перед покраской
1-Н, М20	Р1000	Обработка керамики, металла, пластика
М14, Н-0, М5, Н-00, М7, Н-01, М10	Р1200, Р1500 и более	Финальная полировка

Расшифровка букв в обозначении маркировки на оборотной стороне материала:

• Буква «Р» означает зернистость.
• Листовая бумага обозначена буквой «Л». Никак не обозначают рулонную.
• «Н» — размер кристаллов в десятках микрон.
• Буквы «Л1», «Л2», «М» указывают на влагостойкость.
• «П» — для сухих работ, без контакта с влагой.
• Цифра «1» — для шлифования мягких материалов.
• «2» — для металла.

Материалы абразивного зерна для лент

Качество ленточного шлифования определяется степенью износостойкости абразивного слоя, который может состоять из порошка различных материалов. Чаще всего шлифовальные ленты идут со следующими типами напыления:

• оксид алюминия – хрупкий материал, который чаще всего используется в деревообрабатывающей промышленности;
• карбид кремния – прочный и износостойкий материал, предназначенный для шлифования металла, стекловолокна, твердого пластика и окрашенных поверхностей;
• гранат – абразив высокой прочности, который чаще используется для обработки деревянных заготовок;
• цирконат – износостойкий и крупнозернистый абразив, предназначенный для грубого ленточного шлифования металла, дерева, пластика;
• компакт-зерно – зернистый материал, который применяется для шлифовки изделий из нержавеющей или черной стали;
• керамический абразив – твердый материал, использующийся для шлифовки и выравнивания древесины.

В тяжелой промышленности широко применяются шлифовальные ленты, изготовленные с использованием технологией микрорепликации. Абразивный слой лент состоит из структурированных зерен. В случае их использования на ленточных станках удается добиться высококачественного финишного шлифования металлических поверхностей.

Полная расшифровка маркировки наждачной бумаги

Итак, мы уже что то понимаем и можем попробовать прочесть что имел ввиду производитель.

Например такую маркировку (старый ГОСТ)

Пример: 2 830×50 С2Г 24А 40-НМА ГОСТ 5009-82.

Абразив для обработки твердых сплавов металлов (2), в рулоне (830 мм на 50 м) на тканевой основе – сарже (С2Г), из электрокорунда (24А), с размером зерна 40 мкм (40-Н), на мездровом клее (М).

Пояснение

Тип связующего: М — мездровый клей; С — синтетическая смола; К — комбинированная связка.

В старом ГОСТе шестая буква указывала на класс абразива – количество дефектов. А не более 0,5%; Б — не более 2%; В — не более 3%.

Следовательно количество дефектов (А) на рабочей поверхности нашего примера не более 0,5%.

или (новый европейский стандарт на примере немецкой наждачки VSM)

Абразив из электрокорунда (K) на тканевой (К) и жесткой (Х) основе с зернистостью P150 (75-106 мкм).

Часто бывает так, что незначительная с виду вещь оказывается действительно незаменимой, а область ее применения — достаточно широкой. Наждачная бумага как раз является одной из подобных необходимых вещей. Ее еще называют наждачкой или шлифовальной шкуркой. Она является самым востребованным абразивом, альтернативы которому на сегодняшний день нет. В ней нуждается каждый мебельщик, слесарь, скульптор, а также автомаляр и любой хороший хозяин.

Размеры шлифлент

Во время выбора подходящей шлифовальной ленты для инструмента нужно учитывать два параметра – длину и ширину. Для ручных ЛШМ и станков чаще всего производятся ленты с длиной от 350 до 600 мм. Чтобы подобрать подходящий размер, необходимо измерять рабочую длину на станке или ручном гриндере.

Ширина шлифовальной ленты варьируется в диапазоне от 30 до 150 мм. Чаще всего для электроинструмента выбирают абразивные полотна с шириной 76 мм. Такой размер подходит для большинства стационарных станков и ручного инструмента.

Зернистость шлифовальной ленты

Степень зернистости шлифовальной ленты влияет на качество обработки поверхностей различных материалов. Классификация шлифлент осуществляется по размеру зерен: чем выше показатель зернистости, тем мягче обработка.

Крупнозернистые ленты

1. Особо крупная зернистость. Шлифленты с очень крупными зернами (P22-P36) используются для черновой шлифовки и выравнивания поверхностей. Размеры гранул в таких лентах находятся в диапазоне от 500 до 1000 мкм;
2. Крупная зернистость. Если зернистость шлифовальной ленты составляет Р40–Р60, такой инструмент будет использоваться для стартовой обработки древесины. Благодаря достаточно большому размеру гранул (250-500 мкм), такие ленты долго не забиваются пылью;
3. Шлифленты для первичной обработки. Абразивные материалы (P70–P120) применяются для зачистки поверхностей при необходимости удаления старой краски, ржавчины и т.д. Размер зерен в ленте не превышает 100-250 мкм;
4. Шлифленты для финальной зачистки. Ленты с достаточно мелкой зернистостью используются для финальной абразивной обработки поверхностей перед полировкой. Размеры гранул для P150–P220 не превышают 63-100 мкм.

Мелкозернистые ленты

1. Шлифовальные ленты для финишной шлифовки. Применяются для финальной обработки деревянных изделий из твердых пород дерева. Размеры гранул абразива P240–P280 составляют 40-63 мкм;
2. Шлифленты для полировки. Используются для придания гладкости окрашенным поверхностям. Часто применяется перед полировкой мокрым способом. Зерна шлифлент P400–P600 маленькие (20-40 мкм), поэтому они быстро забиваются пылью и остатками краски;
3. Шлифленты для тонкой полировки. Такие ленты предназначены для финальной обработки металла, керамики или лакированной древесины. Гранулы шлифлент P1000 имеют размер до 14 мкм;

Также существуют ленты для деликатной полировки, с помощью которых уже готовым изделиям придают блеск и гладкость. Их можно использовать для шлифовки неровностей после прокраски.

Предисловие

• 1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский научно* технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАН* ДАРТИНФОРМ»)
• 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»
• 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому ре* гулированию и метрологии от 22 мая 2022 г. № 213-ст
• 4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 2976:2005 «Шлифовальные шкурки. Ленты шлифовальные бесконечные. Выбор комби* наций ширины и длины» (ISO 2976:2005 «Coated abrasives — Abrasive belts — Selection of width/length combinations». NEQ)
• 5 ВВЕДЕН ВПЕРВЫЕ
• 6 В настоящем стандарте реализованы требования Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» применительно к шлифовальным бесконеч* ным лентам: прочность на разрыв соединительного шва. маркировка

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N9 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (но состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

© Стандартинформ. оформление. 2020

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас* пространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
