Бензиновая горелка и горелка на жидком топливе: модели, производители, эксплуатация

Горелка в хозяйстве крайне полезна, хоть и не часто нужна. Варить твердые металлы мне приходится редко, а вот на рыбалке в лесу небольшая кухня всегда кстати. И хотя принцип работы будет одинаковым, устройства сильно отличаются.

Бензиновая горелка своими руками делается несложно. Но стоит помнить, что эта конструкция довольно опасна. Если конструкция будет собрана неправильно, горелка может взорваться или развалиться, вызвав пожар.

Источник onlinetrade.ru

Условия проведения эксперимента

Самое главное, чего мы достигли: нашли условия, которые необходимо соблюдать, чтобы свести к минимуму погрешность эксперимента в домашних условиях. Ко многим положениям мы пришли тоже далеко не сразу. Пожалуйста, если вы хотите проверить, дополнить наши исследования используйте информацию из этого раздела.

• Воду для экспериментов следует заранее подготовить. Налить в емкости (я наливал ванную) воды заранее и дать постоять несколько часов (для ванной это минимум 6 часов, обычно я наливал её за сутки до экспериментов), дабы весь объем воды стал одинаковой температуры. Наливать воду из под крана, даже сохраняя положение смесителя – недопустимо, температура воды в трубах меняется. Искусственно готовить воду подогревая или охлаждая её до определённой температуры не следует. Это трудозатратно и крайне тяжело сделать весь объем воды точно одинаковой температуры. Наблюдения с термометром показывают, что даже казалось бы кипящий объем воды в кастрюле далеко не всегда равномерно прогрет – температура у дна кастрюли и на поверхности – разная.
• В связи с особенностью подготовки воды (выравнивание её температуры с температурой в квартире, а конкретно в ванной комнате) следует учитывать, что начальная температура воды одинакова только для серии экспериментов, проводимых в конкретный день.
• Также не следует ориентироваться на “визуальное” кипение воды. Активное бурление, всеми экспериментаторами признаваемое за кипение, на практике оказалось 97 градусами в средней толще 3х литрового кана, а в радиаторной посуде вода бурлить начинает уже при 90-92 градусах (об этом подробнее ниже в разделе про радиаторы). Нами был создан прибор на основе электронного термометра (Модель термометра DS18B20, остальная электроника на Arduino), позволяющий точно измерять температуру и писать в память лог закипания, на основе которых можно было строить графики. Прибор ставил отметку о закипании при достижении температуры 97 градусов, так как большего достичь редко удавалось, и на практике человек уже давно снимет такой чайник с плиты визуально определив воду как кипящую. (также см. ниже про давление).

• Объем воды в кастрюле следует определять с помощью электронных весов. Производители посуды ставят риски, символизирующие наполнение посудины до определенного объема, часто от балды. Также вам будет сложно не наклонять кастрюлю, так чтобы вода достигла риски только с одного края.
• Расход бензина или иного топлива также фиксируйте с помощью электронных весов.
• Открытая форточка между двумя разными экспериментами влияет на результат.
• Если не указано специально, нами использовались газовые баллоны заводской заправки истраченные менее, чем на 50%.В случае с кипячением на жидком топливе, канистры были заполнены минимум на 50%, а давление в них увеличивалось в зависимости от мнения экспериментатора в данный момент о необходимости данного действия с целью поддержания максимальной мощности горелки. Каждый новый день тестов использовались прочищенные мультитопливные горелки.
• Кухонные бытовые плиты, подключенные к магистральному газопроводу значительно уступают по мощности туристическим горелкам. (По-видимому, это связано с тем, что давление в трубе, идущей к квартирам, не повышают высоко из соображений безопасности.) Вторая включенная конфорка уменьшает мощность первой, т.к. давление в трубе идущей к плите не меняется. Это следует знать тем, кто захочет тестировать посуду или влияние каких-то внешних условий на кипячение, а не сами горелки.

• Тесты на 1 литре воды малоинформативны. Разница в кипячении столь малого объема воды в разных кастрюлях, разными горелками будет часто столь мала, что её вполне можно списать на погрешность эксперимента.
• Давление в ходе экспериментов не учитывалось (мы рады были просто возможности собраться, где уж там подгадывать нужное атмосферного давления, а барокамеры с вентиляцией у нас к сожалению нет). В прилагаемом файле желающие могут найти дату каждого эксперимента и найти в интернете на сайте архивов погоды показания барометров в этот день на юго-западе Москвы. Высота большинства экспериментов была 224 метра над уровнем моря. (По данным: https://www.etomesto.ru/map-moscow_relyef/ + высотность квартиры)

Итак, что удалось узнать для практики? Для кого-то ничего нового не будет, у кого-то, возможно, какие-то мифы развенчаются.

Мощность

Начали мы с того, что хотели сравнить Kovea Booster и MSR Whisperlight. На кастрюлях маленьких по объему (1-2 литра) побеждала Ковеа (до пары минут), но потребляла до 5 грамм больше бензина. А более кастрюлях большего диаметра (от 22 см примерно) горелки сравнялись и где-то MSR начала побеждать. Разницу объяснили разным диаметром короны пламени – у MSR она больше. В целом разница по мощности у этих горелок незначительна и в реальных условиях будут более значимы другие параметры, влияющие на удобство использования и живучесть горелки. Подробное сравнение этих горелок можно прочитать ТУТ.

Из мультитопливных горелок, попавших к нам в руки Primus MFS 3288 показал весьма скромные результаты по мощности. Из небрендовых Track Dual вел себя крайне не стабильно и непредсказуемо в потреблении топлива и по мощности. Чтобы превратить его в более постоянный агрегат ему заменили насос на ковеевский оригинальный. Китайский клон Boostera – BRS 8 вел себя также как ковеевская оригинальная горелка, но на всякий случай его ключевые части (насос, редуктор, шланг, форсунка) были заменены на оригинальные ковеевские.

Из чисто газовых мы тестили KOVEA TKB-9901 (работает только от цанговых баллонов), которая предсказуемо показала скромные результаты – это горелка для небольшой компании и не зимой. Накручивающаяся на баллон ноунейм Tramp ( крайне похожая на MSR Poket-rocket), как и гласила теория, обогнал шланговые мулититопливки по мощности. BRS Titan mini до того нагрел свою ножку, что она погнулась под весом 1 литра воды. Такой китайский титан.

Шланговые только-газовые горелки мы не тестили, ибо эксперементаторам, как владельцам мультитопливок, это было совсем не интересно. Накручивающиеся на баллон горелки с идущими в комплекте радиаторными котелками (типа Jet Boil) рассмотрены в разделе “радиаторы”.

Разное топливо

Нефрас (галоша) и неочищенный бензин по калорийности немного отличаются. В среднем при тестах на 3 литрах воды 92 бензина уходило на 5 грамм больше. Ещё в реальности бензин с заправки будет быстрее нефраса загрязнять горелку и, чтобы сохранять максимальную мощность устройства, горелку придется чаще чистить. Газ превышает бензины по калорийности, если бы он не был еще упакован в металл, был бы более выгодным топливом в плане веса.

Специального сравнения цанговых баллонов (дихлофосных) по сравнению с резьбовыми мы не проводили, но во всех тестах цанговые показывали более низкие показатели мощности (видимо из-за разницы давления).

Технология пайки латунью при помощи газопламенной горелки

Таблица припоев для пайки.

1. Прежде всего необходимо зачистить места стыковки деталей. Это делается для того, чтобы удалить стойкую оксидную пленку, которую не способен снять флюс. Для этого используют слесарные инструменты (напильники, шабе­ры, надфили и ножовки).
2. Соединить детали при помощи тисков (либо любым другим способом).
3. Промазать зону пайки флюсом, который снимет оксидную пленку с металла и обеспечит лучшую адгезию.
4. Зажечь горелку, настроить пламя с небольшим избытком кислорода (с целью исключения окисления поверхности металла).
5. Разогреть кончик припоя и окунуть его во флюс (в случае если припой изначально не был офлюсован).
6. Равномерно разогреть изделие в месте стыковки до вишневого цвета.
7. Расплавить припой по месту пайки (если было достаточное количество флюса, то он легко растечется и затянет стык).
8. Дать припою застыть.
9. Зачистить спай.

Крышка

Крышка работает на кастрюлях с большой площадью испарения, на слабых горелках при большом количестве воды (3 литра и более) и на ветру.

Если вы кипятите литр воды на мощной мультитопливке в палатке – крышка вам ни к чему. В некоторых экспериментах у нас получалось так, что с ней даже медленнее на несколько секунд, что можно объяснить погрешностью измерений. Если вы кипятите 3 литра на газовой горелке с почти пустым газовым баллоном – накройте крышкой.

Максимальный эффект от крышки в отсутствие ветра достигал 14% по сравнению с кипячением без неё. Это был эксперимент на кухонной газовой плите с пятилитровой кастрюлей, наполненной тремя литрами (т.е слабая горелка+большой объем воды+ большая площадь контакта с воздухом). А при ветре (моделировался с помощью кулера от процессора) эффект крышки достиг 25% (так же во время теста на газовой плите).

Конструкция современной газовой горелки

Начнём с анализа конструктивных моментов, характерных для современных моделей газовых горелок.

Оборудование в современном исполнении, рассчитанное под хозяйственное применение, прежде всего, выделяется конструктивным мини-фактором. Это удобное в применении, облегченное и, как правило, разборное на отдельные компоненты оборудование.

Такие аппараты просто транспортировать, поместив, к примеру, в стандартный сантехнический ящик или в слесарную сумку.

Приборы традиционно оснащаются съёмными мини-баллонами, заправленными специальной газовой смесью, благодаря чему обеспечивается высокая рабочая температура и ровный (стабильный) выход пламени.

Большинство конструкций наделяются зажигательным элементом, который обеспечивает розжиг прибора одним движением руки.

Для регулировки пламени используется конструкция плавного изменения давления газа (редуктор), благодаря чему можно настроить оптимальный режим пайки.

Есть исполнение горелок с прямым подключением баллона к соплу, а есть исполнение, где предусматривается шланговый переход.

Следует отметить универсальность хозяйственных горелок с газовыми баллончиками. Другими словами – такие устройства допускают применение не только конкретно под пайку труб, но также под исполнение других задач. К примеру, горелку вполне допустимо использовать в качестве аксессуара туриста.

Кипячение в овальном кане

Кипячение в посуде, диаметр которой меньше, чем диаметр короны пламени горелки крайне не эффективно и может применяться только в крайних случаях. Так большая часть энергии идет мимо котелка. Часто это происходит когда на горелке кипятят кружку или турку с кофе или ставят узкий овальный кан.

Широкий овальный кан прогревается не равномерно, если горелку поставить по центру (не случайно кастрюли домашние для круглых конфорок тоже круглые, для того, чтобы тепло не уходило в атмосферу), поэтому некоторые практикуют кипячение овального кана (предназначенного для костра) на двух горелках, что может давать выигрыш по времени (а может и не давать), но всегда приводит к повышенному расходу топлива.

Эксперимент с 1,9 литра проводился два раза (результаты через /)

Наиболее вероятная ситуация, что вам придется кипятить в овальном кане большой объем воды, например 4 литра

В этой таблице нет опечаток, в первом эксперименте время действительно совпало, а во втором забыли взвесить баллон Kovea Booster.

По-видимому КПД горелок сильно зависит от притока кислорода, который две рядом стоящие горелки отбирают друг у друга и бензин не сгорает полностью.

В целом, любимый многими вариант кипятить овальный кан на двух горелках выглядит сомнительным. Хотя часто его применяют группы, которые не только не купили кан под горелки (круглый), но и применяющие дешевые газовые шланговые маломощные горелки. Возможно для них этот способ будет рабочим, так как их горелки по одной вряд ли вскипятят кан, надо только знать, что газа надо нести побольше. (Обычная история – или тратишься на снаряжение или таскай тяжести).

Самостоятельное изготовление

Сделать бензиновую горелку своими руками по чертежам не составит особого труда. По характеристикам она легко может заменить газовую.

Для изготовления потребуются:

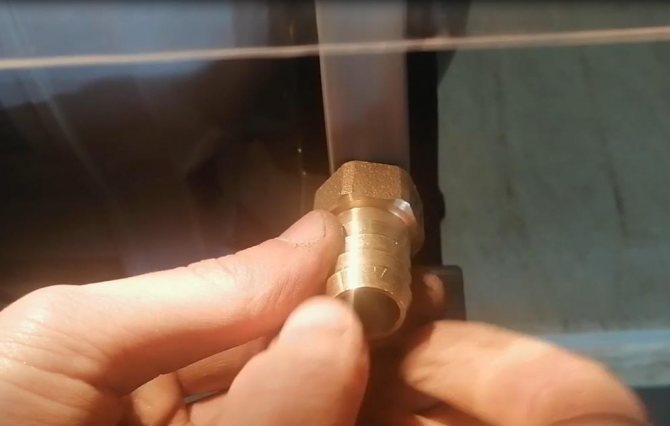

1. Металлический корпус, через который будет проступать огонь. У него один конец должен быть открыт, второй закрыт заглушкой. Рекомендуется сделать его самостоятельно на токарном станке;
2. Емкость для воздуха;
3. Груша от тонометра или пульверизатор;
4. Соединительная втулка;
5. Крюк из прочной проволоки;
6. Рукоятка;
7. Упор.

Изготовление не займет много времени. Понимание принципа работы поможет не запутаться в деталях и сделать все правильно.

Процесс изготовления состоит из нескольких шагов:

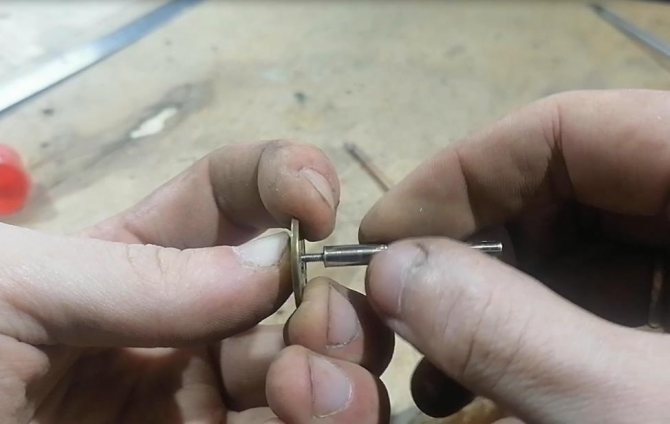

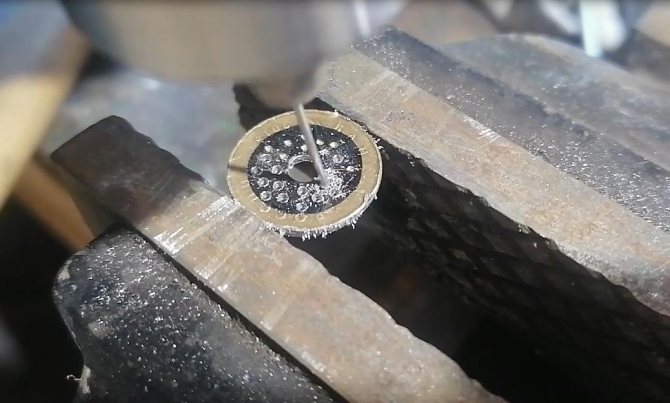

• В заглушке нужно просверлить отверстие, диаметр которого чуть-чуть превышает внешний диаметр сопла. Это необходимо, чтобы сопло туго входило в отверстие, и внутри сохранялась герметичность.
• Внутри корпуса закрепляют кольцо из прочной металлической сетки. Также можно использовать шлаковату.
• Далее нужно сделать упор и втулку с крючком. Их можно изготовить из стального листа.

Источник pikabu.ru

• Ручку для самодельной бензиновой горелки вырезают из дуба или бука. Ее обрабатывают наждачкой и покрывают 3-4 слоями прозрачного лака.
• В корпусе просверливают 2 отверстия параллельно друг другу для трубки.
• Трубку пропускают через середину корпуса, чтобы получилась форсунка. Конец трубки запаивают твердым припоем из цинка и меди, а по оси делают проколы диаметром около 0,2 мм. Также можно припаять жиклер, который будет дозировать подачу бензина.

Горелка готова, но перед применением ее необходимо испытать подальше от пожароопасных мест.

Для рыбалки

Легко сделать простейшую горелку из консервных банок или жестяных банок от газировки. Такая конструкция не подойдет для плавки металла, но с ее помощью можно быстро приготовить пищу в походе или прокипятить воду. Конструкция простая, но одноразовая – после использования ее придется выбросить.

Для изготовления потребуются:

1. 2 железные или жестяные банки, тщательно вымытые и очищенные от грязи. Важно: они должны быть разного размера. Лучше использовать одну консервную банку и одну от газированного напитка;
2. Небольшой кусок простой ваты;
3. Бензин;
4. Шило или гвоздь.

Источник louis.de

Несложно разобраться, как сделать бензиновую горелку своими руками. Процесс состоит из нескольких шагов:

1. Банку из-под газировки необходимо разрезать, оставив примерно 1/3 от нижней части.
2. При помощи острого предмета в ее дне делают 4 отверстия и один ряд дыр в стенке сбоку.
3. У консервной банки убирают верх и ставят вверх дном. В центр кладут вату, закрывают банкой из-под газировки.
4. Через отверстия в донышке вату поливают бензином, чтобы она промокла.

Таким образом горячая жидкость удерживается в вате, горят только пары, которые смешиваются с воздухом.

При использовании банок одного размера у одной нужно подогнуть края, чтобы диаметр получился меньше.

Источник garage100.ru

Как правильно собрать горелку для пайки самостоятельно, смотрите в этом видео:

Радиатор

Кастрюля с радиатором экономит до 40% топлива и времени при кипячении воды и до 50% при кипячении из снега. Чем дольше проводить кипячение (кастрюля большего объема/более слабая горелка/сильнее мороз и ветер) тем, больше будет выигрыш.

Как видим радиаторная посуда однозначно работает, а вот крышка на таком маленьком объеме без ветра практически не играла роли. Всплески на графике – помешивание датчиком воды, досып снега и т.д. (Во всех этих экспериментах кипятили на мультитопливной горелке на нефрасе).

Опять видно, что радиатор работает быстрее, а крышка на радиаторной посуде “не успевает” оказать значимый эффект.

Активное бурление воды в радиаторной посуде начинается задолго до достижения температуры 99 градусов (при 90 примерно). По-видимому, это связано с тем, что более низкие слои воды нагреваются быстрей и раньше достигают состояния пара, чем происходит перемешивание и равномерный нагрев воды по всей ёмкости. Если в полевых условиях стоит задача в дезинфекции воды в радиаторной посуде – следует это учесть (мешать воду в кастрюле, дать воде покипеть).

Радиаторная большая кастрюля vs маленькая кастрюля Jet Boil

Мы сравнивали два конкурирующих друг с другом варианта: приготовить сразу 3 литра кипятка в большой радиаторной кастрюле на бензиновой горелке или вскипятить три раза по литру подряд в Jet Boil и ему подобных системах. (В реальности кипяток приготовленный одним из способов выливают в большую кастрюлю, где уже варят еду/заваривают чай).

По времени всё понятно – однозначный выигрыш системы с большой кастрюлей.

С весом всё хитрее. Во-первых, это опять не опечатка. Расход везде был одинаков. Но в случае с газом мы тратим газ в железных тяжелых баллонах (баллон Кovea с 450 граммами газа весит 665 грамм), а в случае с бензином – бензин из пластиковой бутылки. А вес кастрюль и тяжелой мультитопливки, и той второй горелки где будет идти готовка? Посчитайте исходя из вашего снаряжения, количества участников, продолжительности похода и планируемого расхода топлива, способа готовки. У меня получилось так, что на группу в 10 человек почти всегда будет выигрывать вариант с большой кастрюлей на бензиновой горелке.

Экран ветрозащиты как тепловой

Польза от экрана ветрозащиты по своему прямому назначению достаточно очевидна всякому, кто использовал горелку в горах или просто на ветру. Нас интересовало работает ли он не только как защита от ветра, но и как экран для сохранения тепла. Т.е. имеет ли смысл использовать ветрозащиту внутри палатки, дома, там где ветра нет.

Кажется да.

Выигрыш по весу кажется незначительным, но на практике ветрозащиту в поход вы возьмете и так и так, и вопрос обычно в том, поставить ли её сейчас или полениться.

Советы по выбору лучшей горелки

Выбор горелки – сложный вопрос, учитывая предлагаемое количество инструмента на коммерческом рынке и современные технологии изготовления газовых горелок.

Поэтому термин «лучший», в данном случае, следует, пожалуй, отнести не столько непосредственно к инструменту – горелке для домашней пайки медных труб, сколько к тем условиям производства работ, какие предполагаются.

Однако если на каждые отдельно взятые условия подбирать определенный аппарат, недолго разориться, в буквальном смысле. А потому, лучшей горелкой логично считать универсальную конструкцию. Ярким примером универсальности выступает, к примеру, аппарат фирмы Castolin – модель СT27.

Среди популярных фирм, поставляющих качественное газовое оборудование для пайки меди, помимо Bernzomatic и Castolin следует упомянуть такие как СЛЕДОПЫТ, DAYREX, Flame Gun, Energy, REXANT, Rothenberger. Кстати, продукция последнего упомянутого бренда отличается довольно высоким ценником.

Кроме производителя при выборе оптимального приспособления для производства пайки, новичкам желательно смотреть характеристики. Если горелка допускает применение практически в любых вариантах исполнения работ, в том числе соединение медных труб и прочие действия, то подобную модель можно брать.

Еще один критерий – тип питания и регулировка пламени. Хорошо, если понравившаяся портативная конструкция для пайки меди будет предназначена под питание от баллонов «SAS/Pro» или «MAPP/Pro» и сможет обеспечить тонкую регулировку и фиксацию пламени.

Что касается комплектации, то горелка для новичка в деле пайки меди должна быть оснащена минимум тремя разными наконечниками:

Такой набор наконечников позволит обрабатывать точки паяных соединений самых различных конфигураций и формировать красивые малозаметные швы.

Вот, собственно, примерно по такому принципу следует подбирать аппарат под пайку. Современный рынок открывает обширные возможности для выбора подходящей горелки.

Титановая посуда

Отдельная статья о посуде есть ТУТ

Мы пытались проверить распространенное мнение о том, что титановая посуда для горелок из-за пониженной теплопроводности материала хуже в плане скорости кипячения воды. Объективных данных об этом получено не было. По крайней мере разницы при кипячении 1 литра мы не увидели, а кастрюли большего размера одинаковой формы нам никто пока не предоставил;) По-видимому это связано с тем, что титановые изделия для горелок тоньше алюминиевых или стальных котелков и тем самым теплопроводность итогового изделия равна или больше аналогичных изделий из алюминия или стали.

Сферы применения

Применение газовой горелки весьма обширно:

1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.
