Как работает газовая горелка для печи – виды, преимущества использования

Горелка газового котла преобразовывает химическую энергию топлива в тепловую энергию воды, которая подаётся в систему отопления и горячего водоснабжения дома. Газовые горелки для печей отопления устанавливаются в специальных устройствах, называемых котлами. Правильный выбор горелочного устройства обеспечить не только комфортную среду обитания в доме, но и его безопасность.

Процесс горения в котле

Химическая реакция внутри котла является реакцией горения между кислородом (O2), содержащимся в воздухе, и углеводородами (CHyОx) топлива, которые высвобождают энергию в виде тепла. В процессе горения образуются водяной пар (H2O) и двуокись углерода (CО2), последняя особенно опасна с точки зрения загрязнения воздуха и глобального потепления климата.

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Правильная регулировка устройства уменьшает количество вредных продуктов горения. Выделение CO2 уменьшается при полном сгорании газа. Для того чтобы уменьшить выбросы NOх, рекомендуется использовать правильную технологию горения, которая обеспечивается конструкцией горелочного устройства.

Тип используемого топлива

Здесь всё намного проще — устройство может работать только на газу либо использовать несколько типов топлива. Первый вариант является самой простой разновидностью газовых форсунок и имеет наибольшую популярность в сравнении со своим «конкурентом». Как правило, подобные изделия устанавливаются в дома или квартиры, где имеется газоснабжение.

Второй же вариант имеет более сложную конструкцию, но может работать с несколькими типами топлива:

• сжиженным газом;
• природным газом;
• дизельным топливом.

Безусловно, стоимость таких разновидностей выше. Поэтому их чаще приобретают в тех случаях, когда в скором времени планируется газификация дома.

Устройства для отопления помещений

Они смешивают топливо и кислород и, с помощью устройства зажигания, обеспечивают его полноту сжигания, которое происходит в камере сгорания, а тепло, передаётся воде через теплообменник. Приборы управления регулируют зажигание, скорость горения, подачу топлива и воздуха, вытяжную тягу, температуру воды, давление пара и воды в котле.

Горячая вода, производимая котлом, движется за счёт естественной циркуляции по внутридомовой системе отопления всего здания. Схема отопления может включать в себя теплообменники горячей воды, установки для кондиционирования и вентиляции воздуха.

Газовое отопление частного дома: автономное, магистральное, воздушное

Рейтинг: 118
Метод отопления, при котором топливом служат горючие газы, предполагает размещение отопительных приборов в комнатах, которые отапливают. Сегодня самым известным типом отопления загородных и многоэтажных домов можно назвать газовое отопление.

В конструкции такого вида отопительной системы, помимо главных приспособлений, еще есть и газопроводы, они создают условие передачу топлива и отдачу теплоты, автоматические аппараты, которые нужны, чтобы надежно эксплуатировать газ, устройство, которое обеспечивает герметическое закрытие прохода.

Разновидности конструкций

Есть немного разных классов отопительного оборудования, которые работают на горючем газе. Одни приборы устанавливаются в загородных домах, другие установки наиболее подходят для прогрева производственных помещений.

Оснащение для современных отопительных печей состоит из: котлов, батарей, инфракрасных обогревателей. Как правило, последний прибор применяется в таких комнатах, которые имеют большие размеры. Квазары монтируют обычно на потолке.

Конструкция электромагнитного отопления – это коробок, имеющий развернутый к низу отражатель с фаянсовой насадкой из тонких плит, внизу имеющих отверстия.

Между коробом и соплом есть промежуток. Вот сюда и поступает смесь для топлива, которая нагревает плитки до высокой температуры. Затем газ начинает гореть уже на раскалившейся фаянсовой насадке, она и дает тепло в дома, так их прогревая. При применении этого способа отопительной системы отходов при сгорании почти нет, потому что оставшиеся отходы газа удаляются вентиляцией.

Система отопления с газовой печью

Газовые котлы

Когда вы хотите сконструировать газовое отопление в частном доме, самой лучшей альтернативой станет котел отопления. К выбору этой отопительной системы надо очень внимательно подходить, потому что от этого зависит уют и тепло в доме. Самое важное свойство оборудования, сжигающего природный газ – это его мощность котла. Они могут быть маленькой (4-65 кВт), не очень большой (до 1700 кВт) и максимальной (до 15000 кВт) емкостью.

Вид газовой горелки и прибора зависит от того, какой мощности газовый прибор. Помимо всего прочего, необходимо учесть и то, отопительные котлы настенные, бывают маленькой мощностью, а стоящие на полу – наоборот большой. Еще они имеют различия в структуре строения и то, из какого материала сделан теплообменник. Медные теплообменники в основном используют на стене, а на пол устанавливают теплообменники из чугуна или стали.

Котлы, используемые в газовом отоплении, бывают 1-контурными или 2-контурными.

1-контурные котлы ставят для обогрева только помещения. Нагретая вода выходит из водоподогревателя. 2-контурные котлы ставят не для одного отопления, но и для предоставления горячей воды. При небольшом потреблении горячей воды такие приборы бывают проточными и в них встроен накопительный бойлер. В нем газовая горелка греет воду, или к котлу подключен змеевик.

Приборы для сжигания природного топлива имеют несколько компонентов:

• Газовая горелка. Это перфорационное четырехугольное сооружение. Отопительная газовая форсунка находится внутри нее.
• Теплообменник. Радиатор с теплоносителем, с трубами встроен внутрь этого кожуха.
• Циркулирующий насос. С помощью него происходит давление в магистрали.
• Расширительный бачок. Он нужен не для постоянного хранения воды, когда она расширяется при нагревании.
• Средство забора отходов горения.
• Автоматика для работы всей работой отопительной системы.

Устройство газового котла

Настенный воздухонагреватель

Самый известный метод, используемый при отоплении сжиженным газом, это обычные баллоны с газом. Помимо приемлемой цены, у него еще есть много других преимуществ.

Первое, это простота в сборке. Тут применяют стандартные крепежи, поэтому сборка труб легкая и ее возможно самому сделать. Но все-таки, настраивать данное оборудование должны специалисты.

Сегодняшние газовые конвекторы небольшие. Поэтому хорошо сочетаются с любой обстановкой в доме.

Главное достоинство такой системы – это ее безопасная эксплуатация. Потому что контроль за всем производит автоматика котла. Помимо всего прочего, конвекторы долго служат. Конечно, это зависит от материала, из которого они изготовлены, обычно это около двадцати-пятидесяти лет.

Газовые конвекторы могут работать от газовой трубы, а также отдельно, если есть баллон с газом. Число этих баллонов зависит от размера помещения. Они могут стоять не только в комнатах, но и в шкафах, специально оборудованных, размещаются они у внешних стен дома. Когда используют такие газовые баллоны, отопление становится удобным и дешевым.

Настенный газовый обогреватель

Сборка оборудования газового отопления

Установка газовых приборов отопления в доме требует несколько периодов:

1. Сначала делается проект всей системы, потом приобретается необходимое оборудование, после этого производится сборка и наполняется вся система водой.
2. Когда и проект, и схема отопления сделаны и подписаны специалистами газовой службой, все оборудование приобретено, подходит период для монтажа всей системы.
3. Всю сборку делают специалисты. В первую очередь собирают магистрали, стояки для отопления, закрепляется автоматика, регулирующие приборы. После всего запускается и оптимизируется газовое отопление.

Преимущества магистрального отопления

Среди явных достоинств данного отопления можно выделить несколько:

• Не высокая активность (мгновенный выход на нужный трудовой режим, мгновенный прогрев помещения);
• Большой КПД (80-95%);
• Не надо регулярно обеспечивать запас топлива;
• Не зависит от электричества;
• от такого отопления работают кондиционеры, бани, освещение территории и др.;
• процесс работы почти полностью автоматизирован;
• эти системы соразмерны с современными стандартами экологии, потому что от них очень мало вредных веществ;
• нет расходов на эксплуатацию;
• можно менять температурный режим;
• цена оборудования – очень хорошая.

Автономное газовое отопление

Если у вас нет желания врезаться в общую магистраль, или ее нет на участке, то надо сделать автономную систему газового отопления. Такая система осуществляет использование тепла экономично, и потерь в магистрали не будет.

План такого отопления хорошо делать при создании проекта дома. Потому что надо сразу найти, где будет располагаться котельная и газгольдер. Топливо из него к помещению должно подаваться подземно с помощью газопровода.

Помимо этого, такая котельная выполняет не только обогревательную функцию, но и обеспечивает горячей водой, и поступление газа к газовой плите.

Схема автономной системы

Газовое отопление через воздух

В большинстве случаев его используют в промышленности, складах и в развлекательных системах.

Также стали проводить такое отопление в загородные дома.

Принцип работы механизма воздушного отопления состоит в том, что воздушные массы попадают в теплообменник и с помощью вентилятора подаются в комнату. Эти приборы бывают различными – они зависят от вида вентилятора, теплоносителя, мощности.

Вместе с воздушным отоплением применяются и газовые пушки. Они бывают не только на газе, но и также в баллонах. Все эти пушки создают прямой нагрев, у них нет отходов сгорания. В основном их применяют для обогрева комнат складов, теплиц, открытых площадок.

Не получили ответ на свой вопрос? Спросите нашего эксперта: Спросить

sdelatotoplenie.ru

Классификация устройств

Промышленностью выпускается очень большое количество разнообразных по типу, назначению и конструкции газовых форсунок, которые строго классифицируются по виду топлива и способу подачи воздуха. Классификация по воздухоподаче:

1. Атмосферные — это горелки, в которых подача воздуха происходит естественным путём, он захватывается в трубке Вентури струёй газа по принципу инжектора.
2. Принудительные воздушные или импульсные горелки оборудованы вентилятором, обеспечивающим приток воздуха для сжигания топливовоздушной смеси, и отвод продуктов, возникающих в результате сгорания топлива.

Газовая горелка для печи в доме подразделяется по видам топлива:

1. Газовая для сжигания газообразного топлива.
2. Горелка для сжигания жидкого топлива.

Видео описание

Видео-демонстрация, как работает печная газовая горелка:

• Для котла.

Промышленно изготовленные отопительные агрегаты комплектуются горелками заданной мощности, и потому потребителю не приходится выполнять какие-либо настройки. Другое дело, когда котел приходится собирать из отдельно приобретаемых компонентов.

В таком случае необходимо учитывать тип камеры сгорания агрегата – закрытой или открытой. От этого показателя будет зависеть разновидность газовой горелки, подходящей под соответствующие условия работы. Также берется во внимание мощность, обслуживаемая площадь, необходимость автоматизации и прочие важные факторы.

• Универсальные модели.

Горелки съемного типа, предназначенные для установки в любое подходящее оборудование. Например, ими могут оснащаться котлы и печи, функционирующие на твердом или жидком топливе. При этом для максимальной эффективности и производительности такие установки оснащаются мощной системой подачи воздуха, фильтрами, редуктором и автоматикой.

Принцип работы атмосферной горелки

Газ, попадая в сопло форсунки, увеличивает свою скорость и создаёт вакуум у основания факела, который засасывает часть воздуха для горения так называемый первичный воздух, образовывая газовоздушную смесь.

Основная воздушно-газовая смесь попадает в ряд отверстий (круговые, наклонные, прямые), расположенных на одном или нескольких ярусах устройства. Смесь зажигается с помощью запальника. Дополнительный воздух, необходимый для сжигания, называемым вторичным воздухом, втягивается в пламя индукцией из-за естественной конвекции.

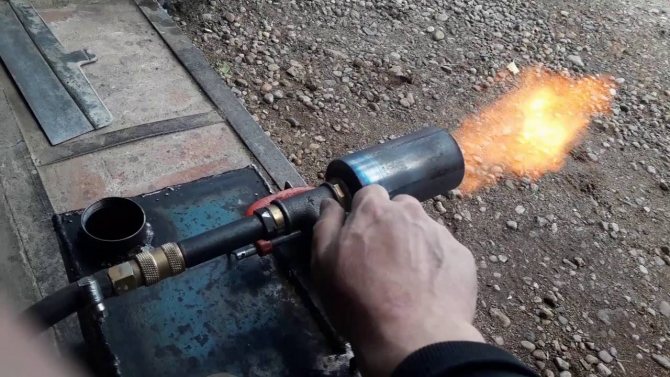

Самодельная газовая горелка для обогрева бытовым газом имеет процент первичного воздуха от 40 до 50%. Все части устройства (форсунки, смесительные трубки) конструктивно обеспечивают стабильное сгорание топлива без потерь. Однако у этого вида горелки отсутствует возможность ручного управления процессом горения. Процесс горения обеспечивается жёстко, конструкцией горелки и параметрами топлива.

Важные моменты при выборе форсунки

Помочь в выборе газовой горелки могут продавцы-консультанты. Но как известно, на других надейся, а сам не плошай. Поэтому перед приобретением рекомендуется ознакомиться с рядом моментов.

• Особенности помещения. В первую очередь — это площадь. Если она менее 12 кв. м., то более разумно будет купить наддувной тип, если больше — атмосферный. Немаловажное значение также играет вентиляция. Если скорость и объём циркуляции воздуха оставляет желать лучшего, приобретать стоит наддувную газовую горелку.
• Тип печи. Если печь работает только на газу, необходимо приобретать атмосферный вариант. В остальных случаях отлично подойдёт наддувная разновидность.
• Мощность. Выражение «чем выше мощность — тем лучше» здесь не подходит. Это значение следует рассчитывать исходя из площади помещения. Так, на 10 кв. м. требуется 1 кВт энергии.
• Страна-производитель. При выборе газового оборудования следует помнить, что зарубежные изделия более качественные и долговечные, чем отечественные. Поэтому в первую очередь рекомендуется обращать внимание на американские, немецкие и итальянские форсунки.

Приобретение газовой форсунки прежде всего поможет укрепить финансовое положение, а лишь затем освободить от постоянной беготни с дровами или углём. Печь на газу — очень удобное и практичное изобретение, однако необходимо помнить о взрывоопасности этого топлива. Поэтому не следует приобретать самые дешёвые и низкокачественные изделия.

Конструкция импульсной горелки

Она имеет более высокий КПД, по сравнению с естественными, более эффективна и сложна по конструкции. Топливная горелка состоит в основном из семи элементов:

1. Топливный насос, он подаёт в котёл топливо из бака (жидкое топливо) и оснащён регулятором давления, который возвращает излишек топлива, необходимый для сгорания.
2. Вентилятор, он обеспечивает процесс горения воздухом, необходимым для сжигания топлива.
3. Соленоидный клапан — это клапан, который работает автоматически. Он используется для подачи струи топлива в достаточном количестве для сжигания.
4. Сопла — это центральная часть горелки. Сопло позволяет очень тонко распылять топливо, чтобы способствовать его тщательному перемешиванию с воздухом, образуя топливовоздушную смесь для сжигания.
5. Топливный нагреватель, он позволяет сделать жидкое топливо, содержащееся в резервуаре, менее вязким, чтобы способствовать сгоранию. Эта начальная вязкость связана с температурой хранения в баке, а также с конкретными характеристиками топлива.
6. Электроды, они позволяют разжигать газовоздушную смесь для создания нужного пламени.
7. Головка сгорания, которая состоит из двух элементов. Кончик, который направляет пламя, и отражатель, удерживаемый пламя в печке.

Режим работы горелки можно разделить последовательно на этапы:

1. Предварительное зажигание. Включение вентилятора, который позволяет двигателю работать.
2. Розжиг. Открытие электромагнитного клапана, который направляет топливо в сопло.
3. Воспламенение. Создаётся искра, чтобы поддерживать стабильный факел горения.
4. Режим работы. Выключение запальник после стабилизации пламени.
5. Остановка. Закрытие электромагнитного клапана, выключение горелки и после 15 — 20 минут вентиляции топки с целью освобождения топочного пространства от взрывоопасных смесей, выключение вентилятора.

Выбор газовой горелки: типы и характеристики

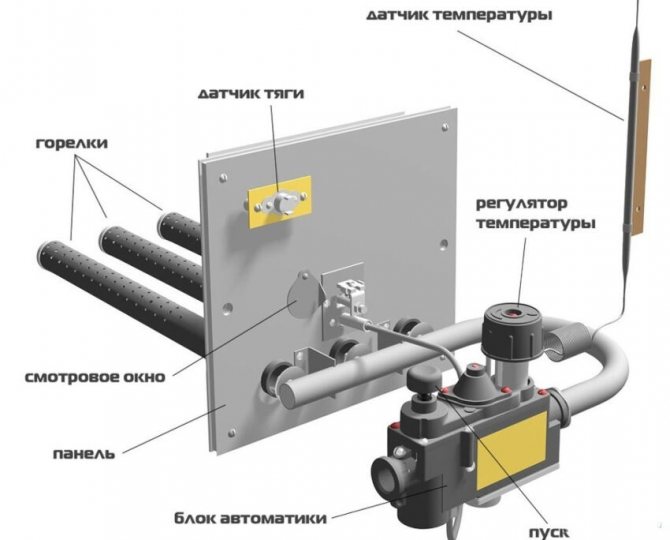

Основными элементами газовой горелки являются смеситель и горелочная насадка с устройством, которое стабилизирует пламя. В зависимости от назначения, модели отличаются конструктивными исполнениями.

Выбирая газовую горелку для установки в печь, обращают внимание на следующие характеристики:

• коэффициент полезного действия (КПД);
• мощность отопительного устройства;
• энергоэффективность;
• длина пламени;
• безопасность;
• опционность.

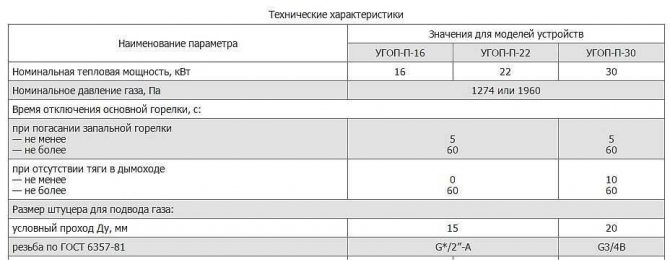

Рабочие параметры газовой горелки должны учитывать химический состав топлива, назначение и характеристики помещения, условия использования — дом или баня, печь промышленного производства или самодельная дровяная, для постоянного или периодического протапливания и т.д. В техническом паспорте на горелку указывается сфера применения устройства.

Типы печных газовых горелок для дома или бани

Более тщательно устройство и принцип действия газовых горелок для бытовых отопительных печей нужно изучать, отдельно рассматривая два основных типа оборудования, — атмосферные и наддувные варианты. Отличает их способ и скорость смешивания газа с воздухом.

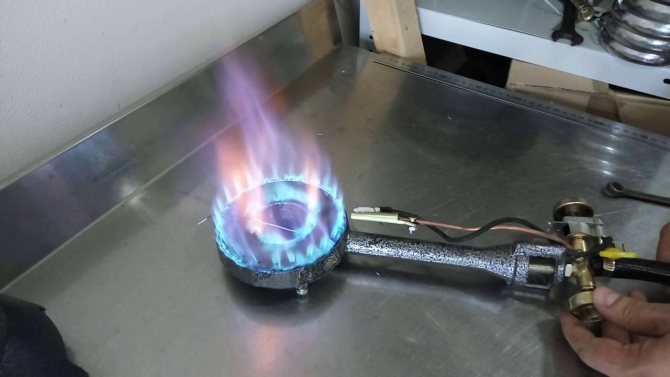

Атмосферные газовые горелки

Конструкция устройства атмосферной горелки простая, и состоит из одной или нескольких полых трубок, в которые подается под давлением газ. Газ, смешиваясь с воздухом, поступающим непосредственно из помещения, образует топливновоздушную смесь и поджигается с помощью пьезорозжига или электрозажигалок.

Для нормальной работы атмосферной газовой горелки необходимо обеспечить хорошую тягу, эффективную систему вентиляции. Основной недостаток устройства заключается в том, что любое изменение в движении воздуха приводит к изменениям пропорции газовоздушной смеси, а значит, к неравномерному процессу горения.

При нехватке кислорода, горелка не полностью сжигает газ, что приводит к выводу значительной части неиспользованного топлива в атмосферу через дымоходный канал, обслуживающий отопительный агрегат.

Наддувные газовые горелки

Наддувные газовые горелки или, как их еще называют, дутьевые, вентиляторные, воздуходувные — это устройства, где газ смешивается с воздухом с помощью вентилятора, газовоздушная смесь поступает в закрытую камеру и там сгорает.

Работа форсунок газовой горелки, установленной в закрытую камеру сгорания, мало зависит от состояния атмосферы в помещении. Интенсивность подачи воздуха регулируется путем изменения скорости вращения вентилятора.

Качественная подача воздуха и смешивание с газом обеспечивает более полное сгорание топлива. Наддувные горелки в среднем в два раза эффективнее, чем оборудование атмосферного типа — их КПД составляет 95—98%. Оборудование стабильно работает даже при низком давлении газа и не требует установки громоздкого дымохода.

Вместо стандартной дымоходной системы в паре с дутьевой горелкой работает коаксиальный дымоход, который можно вывести на улицу через расположенную рядом с печкой стену.

Основной недостаток устройства — зависимость от источника энергии, высокий уровень шума, и более высокая цена, чем у атмосферных горелок. Зато короткопламенные модели вентиляторных газовых горелок можно устанавливать в дровяные печи. Основное условие применения, в таком случае, — пламя не должно упираться в стены топки.

На самом деле способов подачи воздуха и газа в горелки намного больше. Для установки в домашней печи все изучать нет необходимости, так как при производстве небольших бытовых устройств используются лишь некоторые из них.

Определившись с типом газовой горелки, можно продолжить изучение особенностей отдельных моделей, их функциональные возможности.

Отличия по способу управления мощностью

Возможность настройки тепловой мощности горелки играет немаловажную роль при организации процесса отопления помещения. Особенно это касается тех домов, где планируется постоянное проживание.

С точки зрения управляемости печные газовые горелки можно разделить на две категории:

• Одноступенчатые. Подача газа в форсунку осуществляется без возможности влиять на мощность. Если устройство автоматизировано, то по достижению определенного уровня температуры горелка выключится, а затем вновь включится, когда в помещении станет прохладнее.
• Двухступенчатые. Два режима горения, обычный и экономный, регулируется автоматически и позволяет поддерживать в помещении более или менее стабильную температуру. Меньшее количество включений и выключений снижает износ деталей, продлевает срок службы устройства.

Двухступенчатые устройства делятся на модели с плавающей регулировкой или модулированные. Мощность может изменяться от 10 до 100% и более, и точно устанавливать комфортную температуру в доме. Газогорелочное устройство может быть с автоматическим типом регулирования, механическим или пневматическим.

Возможность регулировать тепловую мощность позволяет не только установить оптимальный температурный режим, но и сэкономить энергоносители. Например, экономия топлива при использовании модулированной газовой горелки достигает 15—20%.

Дополнительные конструктивные возможности

Чтобы не использовать для розжига печи зажигалки или фитили, конструкция газовой горелки предусматривает два способа розжига:

• электророзжиг — требуется подключение к электросети;
• пьезорозжиг — используется в более простых моделях горелок и не требует электропитания.

Установка специальных датчиков, следящих за уровнем кислорода, позволяет обнаружить затухание пламени и отключить подачу топлива. Такая функция оберегает от утечки газа и возникновения аварийной ситуации.

Некоторые модели оборудования предполагают работу не только с природным и сжиженным газом, но и с дизельным топливом. При выборе таких моделей обратите внимание, насколько легко и быстро осуществляется такой переход.

Форсунка для печи

Газовая форсунка для печи используется для сжигания газообразных топлив, таких как газ. Они доступные в качестве атмосферных или импульсных горелок. При сравнении двух систем, особенно горелки воздуходувки, обеспечивают очень чистое и эффективное сгорание газовых продуктов во всех диапазонах мощности путём точного управления подачей топлива и воздуха для горения.

В современных и компактных нагревателях в настоящее время используются в основном плоские горелки, в которых пламя распределяется по нескольким соплам на большей площади. Рука оператора делает сгорание особенно эффективным, а также более чистым из-за более низкой температуры. Особенно благоприятным и чистым является так называемое каталитическое горение, при котором газ вступает в химическую реакцию окисления на поверхности катализатора с кислородом из воздуха. Этот процесс не требует обычного зажигания и характеризуется очень низкой температурой пламени.

Тип используемого топлива

Здесь всё намного проще — устройство может работать только на газу либо использовать несколько типов топлива. Первый вариант является самой простой разновидностью газовых форсунок и имеет наибольшую популярность в сравнении со своим «конкурентом». Как правило, подобные изделия устанавливаются в дома или квартиры, где имеется газоснабжение.

Второй же вариант имеет более сложную конструкцию, но может работать с несколькими типами топлива:

• сжиженным газом;
• природным газом;
• дизельным топливом.

Безусловно, стоимость таких разновидностей выше. Поэтому их чаще приобретают в тех случаях, когда в скором времени планируется газификация дома.

Устройство для сжигания жидкого топлива

Эти горелки используются для сжигания жидкого топлив, таких как мазут с низким содержанием серы, солярки или биотоплива. В отличие от газа, этот вид топлива должен быть распылён до газового состояния. Если это не сделать, крупные капли мазута попадут в камеру сгорания.

Они не смогут сгореть полностью, вызовут образование сажи, которая осядет на теплообменнике и уменьшит полезную нагревающую поверхность котла. Эти горелки в своё время предлагали процесс горения под наддувом, в качестве воздуходувных горелок, благодаря чему необходимый воздух механически подавался к точке горения. В соответствии с цветом пламени проводится различие между так называемыми жёлтыми и синими горелками.

В то время как жёлтые горелки распыляют жидкое топливо, синие горелки используют часть тепла сгорания для полного испарения мазута. Таким образом, образуется меньше сажи, и сгорание происходит при более высоких температурах — отсюда и синий цвет.

Поскольку чистое сгорание всегда зависит от достаточной пропускной способности жидкого топлива и его достаточного количества, использование таких горелок в быту ограничено по сравнению с газовыми.

Важные моменты при выборе форсунки

Помочь в выборе газовой горелки могут продавцы-консультанты. Но как известно, на других надейся, а сам не плошай. Поэтому перед приобретением рекомендуется ознакомиться с рядом моментов.

• Особенности помещения. В первую очередь — это площадь. Если она менее 12 кв. м., то более разумно будет купить наддувной тип, если больше — атмосферный. Немаловажное значение также играет вентиляция. Если скорость и объём циркуляции воздуха оставляет желать лучшего, приобретать стоит наддувную газовую горелку.
• Тип печи. Если печь работает только на газу, необходимо приобретать атмосферный вариант. В остальных случаях отлично подойдёт наддувная разновидность.
• Мощность. Выражение «чем выше мощность — тем лучше» здесь не подходит. Это значение следует рассчитывать исходя из площади помещения. Так, на 10 кв. м. требуется 1 кВт энергии.
• Страна-производитель. При выборе газового оборудования следует помнить, что зарубежные изделия более качественные и долговечные, чем отечественные. Поэтому в первую очередь рекомендуется обращать внимание на американские, немецкие и итальянские форсунки.

Приобретение газовой форсунки прежде всего поможет укрепить финансовое положение, а лишь затем освободить от постоянной беготни с дровами или углём. Печь на газу — очень удобное и практичное изобретение, однако необходимо помнить о взрывоопасности этого топлива. Поэтому не следует приобретать самые дешёвые и низкокачественные изделия.

Почему запрещают использовать газовые форсунки в печах? Такого рода вопросы в последние несколько месяцев регулярно приходят от посетителей ЭнергоВОПРОС.ру. Газовики требуют демонтировать горелки и установить полноценные газовые котлы. В связи с чем это происходит? Произошли какие-то изменения в законодательстве? Публикуем разъяснения на этот счет, который были даны газовиками республики Башкортостан.

Газовики запрещают использовать печь с газовой горелкой (форсункой ). Почему?

В «Общественную электронную газету» (издается в Башкирии) поступило обращение от жителей села Арсланово Буздякского района республики. Они сообщили о том, что сейчас в селе ведут ремонтные работы представители газовой службы Буздякского района. И они требуют у всех жителей, у которых еще остались кирпичные печи с установленной внутри газовой горелкой (форсунками ), немедленно эти печи снести. Иначе грозят не подключить газовое отопление. Жители не понимают, на каком законе или документе основано это требование, так как им этого не объясняют.

Вопросы эти журналисты переадресовали в местную газоснабжающую организация «Газпром газораспределение Уфа». Представитель компании сообщил в ответ на запрос следующее:

— Населенные пункты Буздякского района газифицировали в 80-90-е годы прошлого века колхозы и совхозы. И чтобы сделать это быстро, они ставили газогорелочные устройства на существующие дровяные печи. Устанавливали просто горелку без автоматики. И сейчас это оборудование не отвечает требованиям, которые предъявляются к внутридомовому газовому оборудованию. У них нет автоматики ни на тягу, ни на погасание пламени. КПД у них низкий, в результате люди переплачивают. И сроки эксплуатации этих приборов уже дважды истёк — в зависимости от марки прибора сроки эксплуатации — от восьми до 15 лет. В домах с такими печами фиксируется много несчастных случаев — люди угорают, дома сгорают от перекала печи. Поэтому мы рекомендуем жителям поменять печи на котлы. Приобрести оборудование и оплатить установку мы предлагаем им с рассрочкой до шести месяцев, заключая договор напрямую с нами, без банков. Мы работаем напрямую с заводами, поэтому цены у нас не очень высокие — от десяти тысяч. Многие заключают такие договора. Например, в Туймазинском и Бакалинском районах повсеместно убирают печи и меняют оборудование.

В Буздякском районе мы многим уже второй год выдаём предписания на смену газового оборудования с истекшим сроком эксплуатации. И если жители не выполняют это предписание, то мы имеем право отключать газовое оборудование.

Как говорит представитель АО «Газпром газораспределение Уфа», организация в данном случае действует в соответствии с Постановлением Правительства РФ от 14 мая 2013 г. N 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования» (с изменениями и дополнениями).

Система безопасности газового оборудования

Система безопасности позволяет непрерывно контролировать пламя горелки. Этот контроль обеспечивается либо светочувствительной фотоячейкой, создаваемой пламенем, либо фотоэлементом, чувствительным к световому излучению. Система автоматически предупреждает пользователя в следующих случаях:

• пламя не появляется при подаче топлива;
• обрыв факела во время горения;
• не работает горелка.

Благодаря этой системе управления котёл не имеет несгоревшего топлива, которое может вызвать взрыв газовоздушной смеси в топке котла. Для обеспечения надёжной и безаварийной работы котла горелка должна выполнять такие функции:

• зажигание топлива;
• автоматическая подача и обработка топлива;
• подача воздуха для горения;
• полнота сгорание топлива;
• регулирование мощности.

Стоимость изделия

Из вышеописанного следует, что операция по смене жиклеров не является сложной и вполне по силам любому человеку без специального образования. А установка правильных форсунок позволит не только экономить расход газового топлива, но и избавит помещение от копоти и неприятного запаха.

Устранение неисправностей

Наличие котла дома приносит много преимуществ, но также имеет ряд недостатков, а пользователь не всегда знает, как правильно поступить. Неисправности котла являются общими для многих типов. Важно своевременно определить причину этих неисправностей, прежде чем вызывать аварийную службу. Список наиболее распространённых и наиболее вероятных неисправностей.

Прежде всего, если котёл не запускается, нужно проверить узлы схемы:

• напряжение в сети;
• неисправность переключателя или двигателя вентилятор котла;
• повреждённые кабели котла;
• ложные контакты срабатывания автоматики или пусконаладочной аппаратуры;
• наличие воды, запитанный ли газовый котёл до минимально необходимой отметки, указанной производителем оборудования.

Если отказ котла не вызван какой-либо из этих проблем, следующий порядок действия:

1. Обратить внимание на шумы, производимые котлом, потому что они часто являются первыми свидетелями разрушения. Они могут быть также из-за горячей воды, попавшей внутри топки либо из-за присутствия воздуха в отопительной системе из-за забитых воздуховодов.
2. Разрыв труб. Он обычно возникает из-за проблем с заклинивания клапана подпитки котла, различных накипеобразующих отложений в котле или неисправности систем отвода конденсата.
3. Отказы из-за превышения показания давления и температуры, их соответствующие датчики могут вызывать срабатывания, например, из-за поломки термометра или, наоборот, что особенно опасно в результате реального перегрева котла.
4. Отопительные контуры не работают, возможно, плохое качество питательной воды и накипеобразование в трубах котла.
5. Возникновение проблемы с горелкой (обрыв пламени, накопление газа вызывает детонацию и взрыв).

Предназначение и виды жиклеров

По городским магистралям на кухни в основном поступает природный газ NG G20. Непосредственно в плиту он подается под давлением в 20 mBar. В местах, где нет газового трубопровода, используется баллонный газ, который еще называют сжиженным. Самый распространенный из них — LPG G30. Давление на выходе из баллона составляет 50 mBar.

Из-за разницы в составе газа и его давлении при попадании в печь, горение газовоздушной смеси существенно отличается. Чтобы выровнять пламя на конфорке и избежать вредной копоти, был создан жиклер. Он представляет собой обычный болт с резьбой, но только с внутренним отверстием. В народе их чаще называют форсунки или сопла. Главное их различие – это калибр отверстия, через которое дозированно подается топливо.

Перевод плиты на пропан-бутан — это не единственная причина, когда нужна замена сопел. Поставить другие форсунки следует также, если на конфорке печи:

• возникает копоть и топливо неравномерно горит;
• пламя отрывается от горелки и слышится шипение;
• цвет у пламени желто-белый, вместо положенного — синего.

Любое из этих действий говорит о том, что на печи стоят неподходящие жиклеры.

Самые эффективные устройства 2022 года

Наиболее эффективные сертифицированные котлы и газовые горелки в этом году:

1. Серия Bosch Greenstar. Котёл является небольшим, очень тихим, экологически чистым и использует экономичную технологию конденсации, обеспечивающую рейтинг AFUE 95%. Greenstar выпускается в двух моделях — combi для пространственного и безточечного нагрева воды или обогрева помещения, который может использоваться с резервуарами для ГВС. Он оснащён теплообменником с 5 — летней гарантией.
2. Серия Брэдфорд Уайт Брут Элит. Котёл с 95% эффективностью имеет конденсационный многопроходный теплообменник из нержавеющей стали с усовершенствованной системой модуляции. Инновационные конструктивные особенности упрощают установку Brute Elite как в новых, так и в существующих системах отопления.
3. Bradford White Brute Elite 125 Series. Настраиваемые модели на основе combi, только для обогрева, эффективны на 95% с помощью блока combi, обеспечивающего отопление и горячую воду из одной установки. Требуется только одно газовое соединение, одна вентиляционная система и встроенный расширительный бак и котельный насос, обладает хорошей доступностью для ремонта.
4. Серия Buderus GB142. Конденсационный газовый котёл. Использует современную технологию конденсации с AFUE на 95%, настенный конденсатор Boer Buderus GB142 максимизирует теплотворную способность каждого м3 природного газа или сжиженного пропана.
5. Boiler Alpine Series. Это природный или сжиженный газовый конденсационный водогрейный котёл с теплообменником из нержавеющей стали. Оборудованный системой управления котлом Sage2. 1 TM, поддерживающей несколько скоростей обжига также оснащён наружным сбросом и сенсорным интерфейсом.
6. Carrier BMW Performance Series. 95% AFUE. Нержавеющая сталь. Модулирующий конденсационный котёл оснащён уникальным вертикально ориентированным теплообменником из нержавеющей стали, соотношением от 5 до 1, компактной конструкцией с малым весом, компактным настенным креплением, первичным и вторичным трубопроводом, с гарантией на 15 лет.

Ознакомившись с устройством и принципом работы газовых горелок и популярными моделями, можно без труда выбрать именно то, что подходит для ваших нужд.

• Автор: admin
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

1. Снимают дверцу топки.
2. Размещают в топочном пространстве горелку.
3. Щиток укрепляют в рамке дверцы.
4. Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку. Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию.

Изготовление форсунки своими руками

Перед тем, как начать эксплуатацию изделия, изготовленного в домашних условиях своими руками, нужно пройти следующие процедуры:

• Горелка должна пройти проверку качества в местном офисе Ростехнадзора согласно регламенту, установленному в Федеральном законе о безопасности зданий и сооружений от 30.12.2009.
• После этой проверки необходимо получить сертификат Ростехнадзора о пригодности горелки к эксплуатации.

Для того, чтобы приступить к изготовлению форсунки, нужны следующие материалы:

• Вентиль, который послужит для регуляции подачи топлива устройством. Для подачи газа в горелку нужно пользоваться вентилем, установленным на источник газа.
• Стальная труба. Желательно, чтобы она имела толщину до 2 мм и длину до 100 мм.
• Стальной колпачок для изготовления дозатора топлива. Можно использовать также жиклёр с паяльной лампы.
• Стальная ручка. Она может быть сделана из обычного штуцера.
• Резина для обкладки ручки.
• Проволока. Она будет использована при сварке.

А также понадобятся следующие инструменты:

• Сварочный аппарат.
• Болгарка для резки деталей.

Для кустарного изготовления предпочтительна атмосферная форсунка из-за простоты её конструкции. Порядок действий таков:

1. Сначала накручивается колпачок на вентиль. Например, если используется стандартный вентиль ВК-74, то колпачок имеет коническую резьбу.
2. Затем, путём обрезки болгаркой имеющейся стальной трубы до необходимых размеров, изготавливается сопло будущей форсунки — её основа.
3. Далее, сопло приваривается к колпачку с использованием проволоки. При этом колпачок и сопло не должны соприкасаться.
4. Устанавливается пьезоэлемент, который нужен для активации устройства.

После этого, изделие готово к монтажу.

Внимание! Для установки системы подачи горючего в печку из системы центрального отопления необходимо специальное оборудование и опыт работы с газовыми системами

Установка для печи

При установке готового агрегата в печь учитывают, из каких материалов она изготовлена:

Газовая форсунка — сердце печки — должна быть качественной и грамотно установленной. При неполадках в работе этого агрегата могут возникнуть проблемы, связанные с топливом, что может привести к необратимым последствиям.
