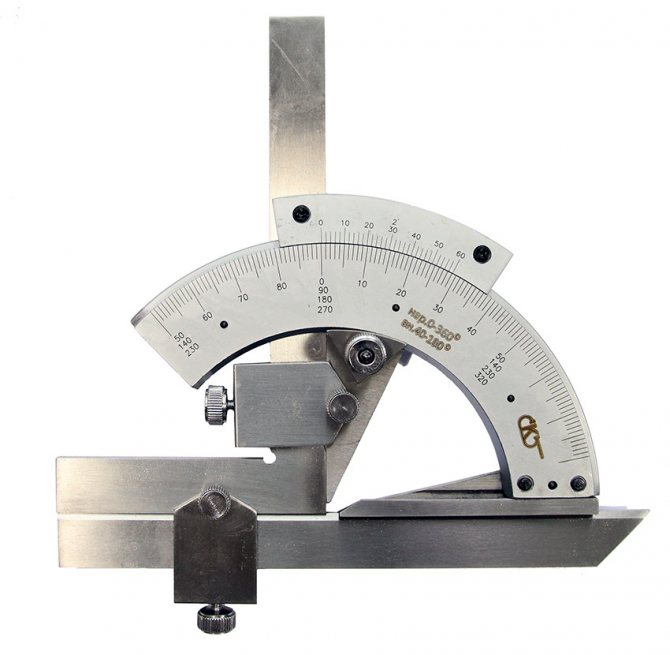

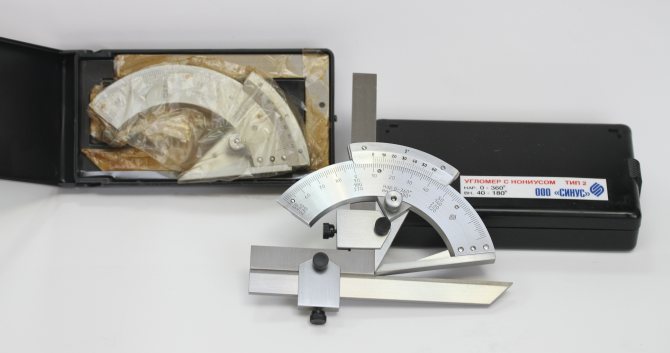

Угломеры с нониусом тип 2 ГОСТ 5378-88 Госповерка

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

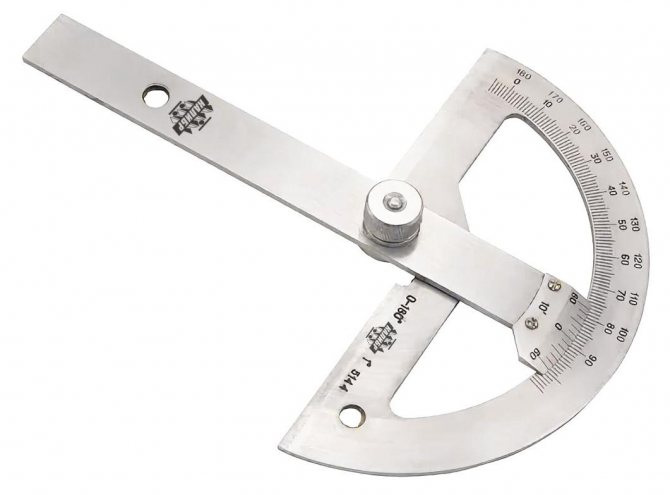

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

• одну сторону измеряемого угла совмещают с основанием шкалы;
• другую- с подвижной линейкой;
• в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

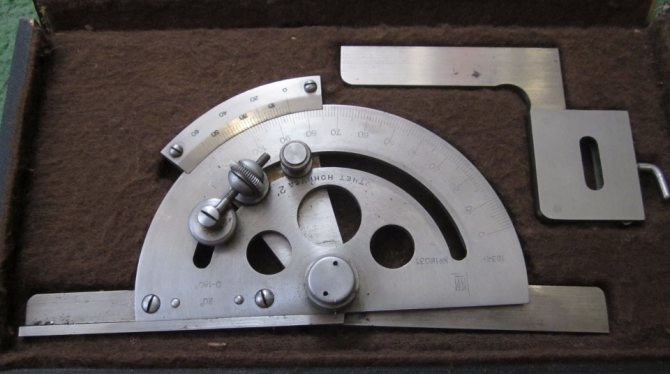

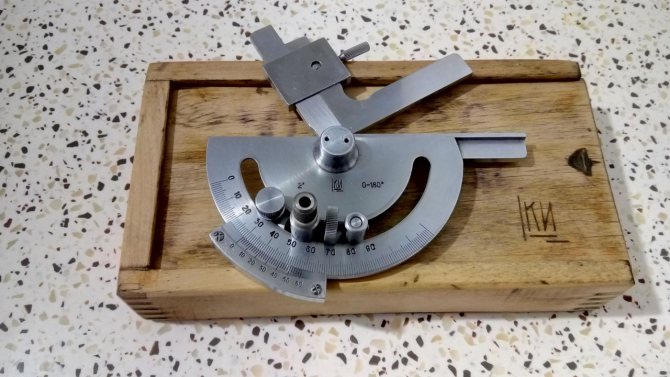

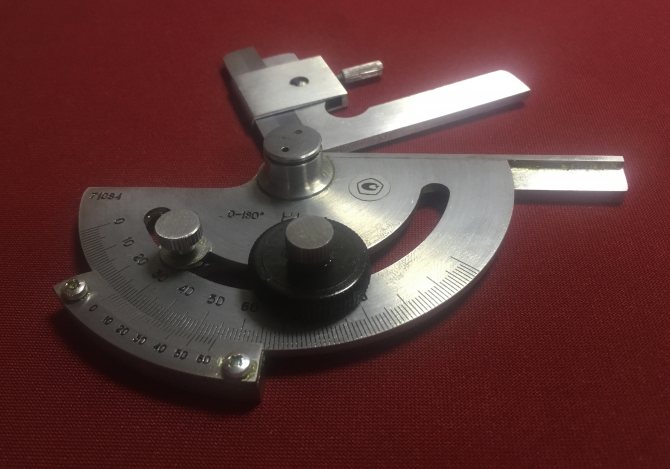

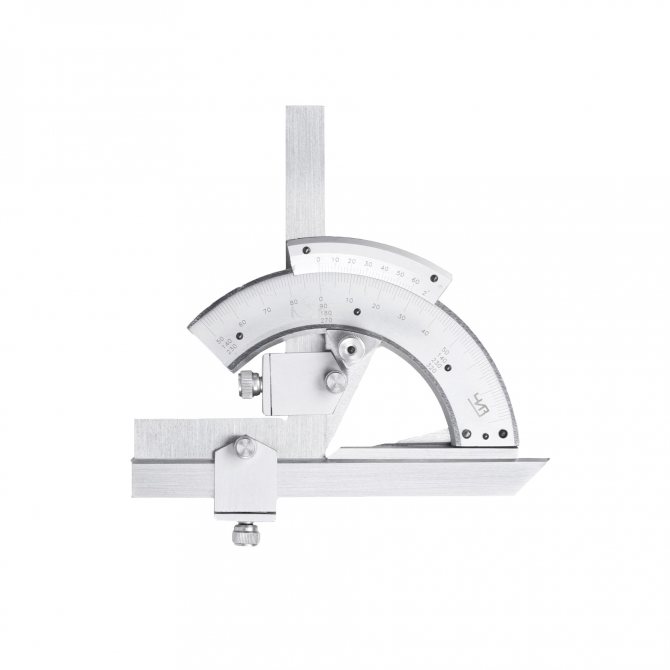

# Угломер с нониусом 4 УМ Гост Крин

Одна из самых распространенных моделей. Основная сфера применения — производство деталей и металлоконструкций. Состоит из полукруглой шкалы и подвижной линейки. Конструкция дополнена узлом, который фиксирует положения прибора относительно горизонта. Инструмент размеров 194 на 148 мм. Имеет диапазон измерения углов 0°-180°. Значение отчета по нониусу равно 10 минутам. С угломером также в комплекте идут паспорт, футляр и чехол.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

1. Путем сравнения с эталонными образцами.
2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

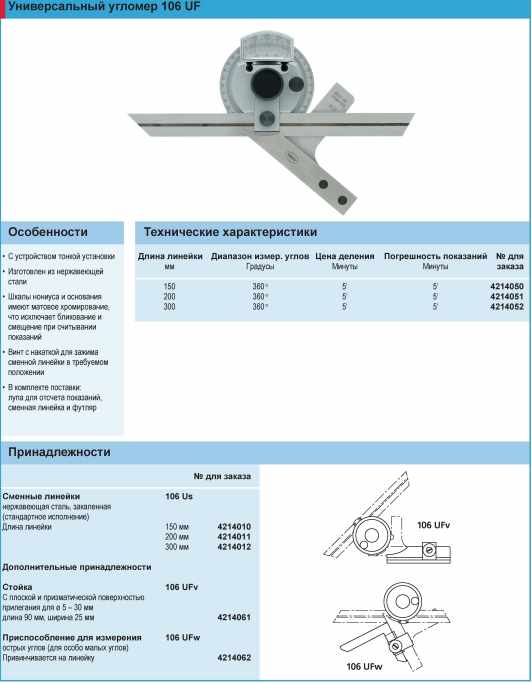

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

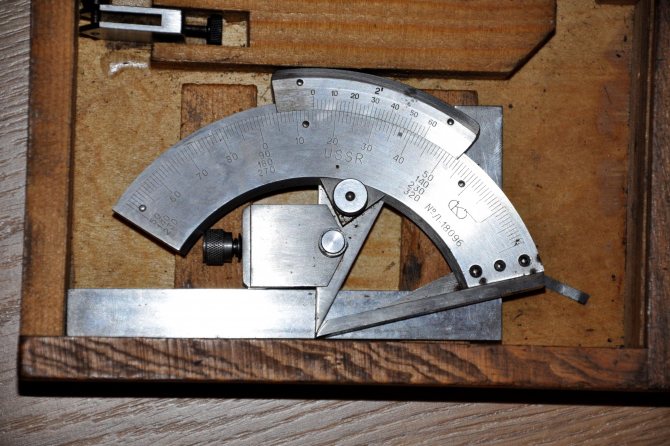

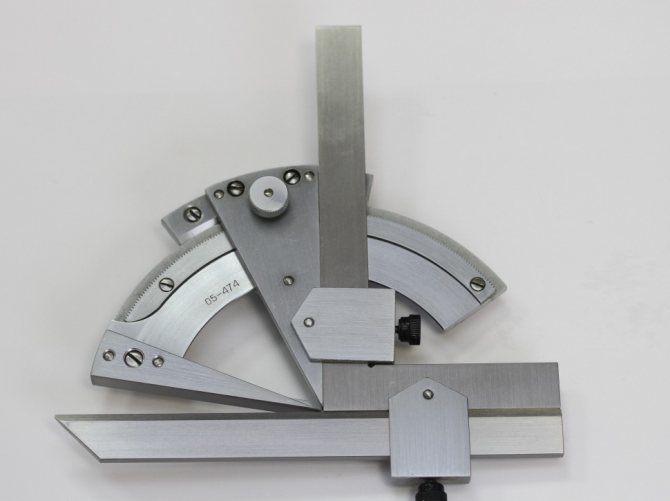

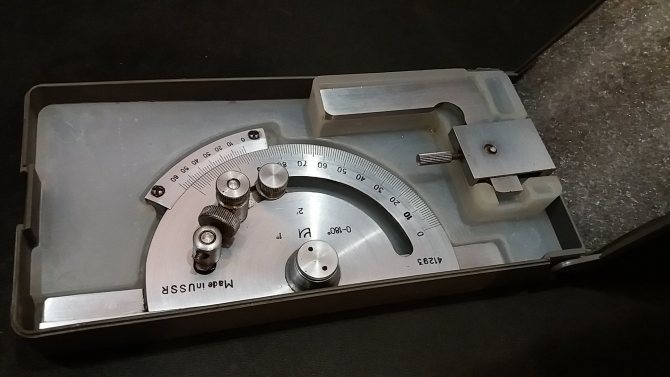

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

https://youtube.com/watch?v=OmQBd8c7AjE

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

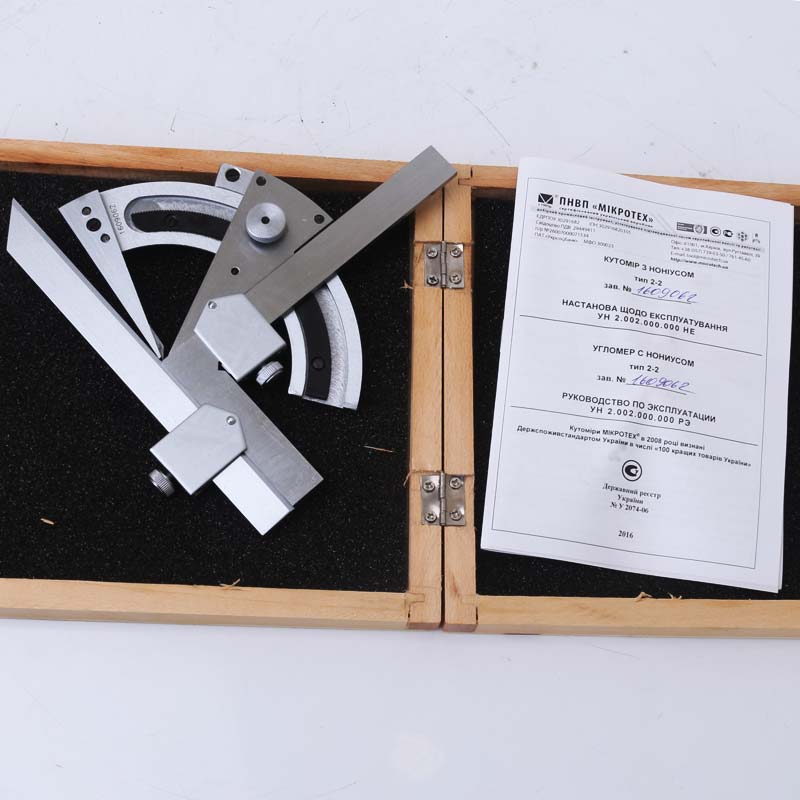

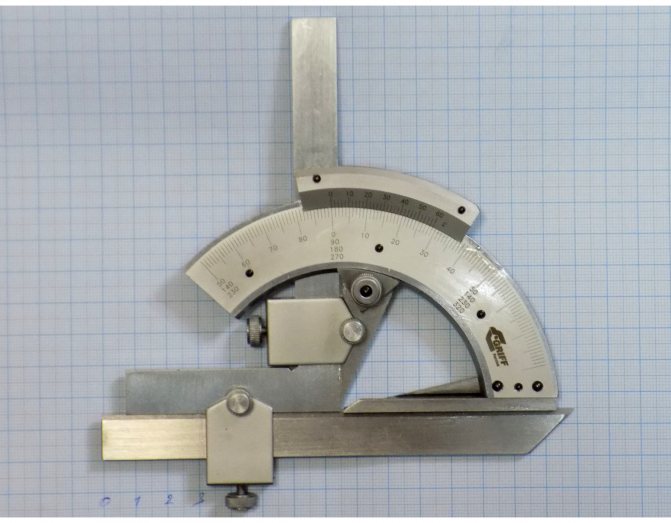

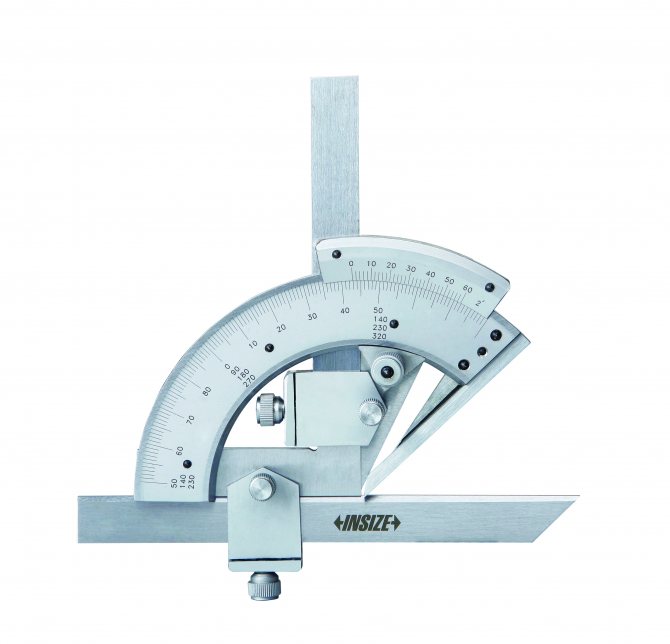

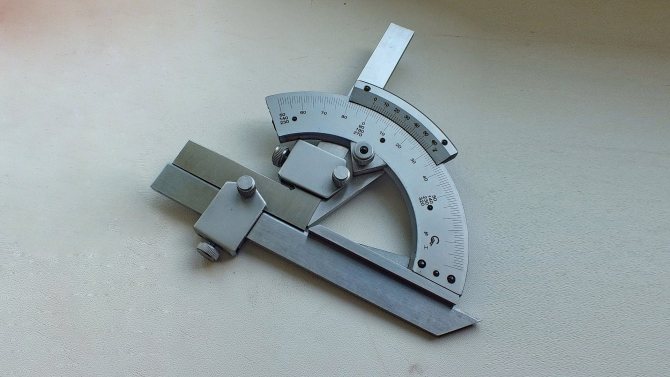

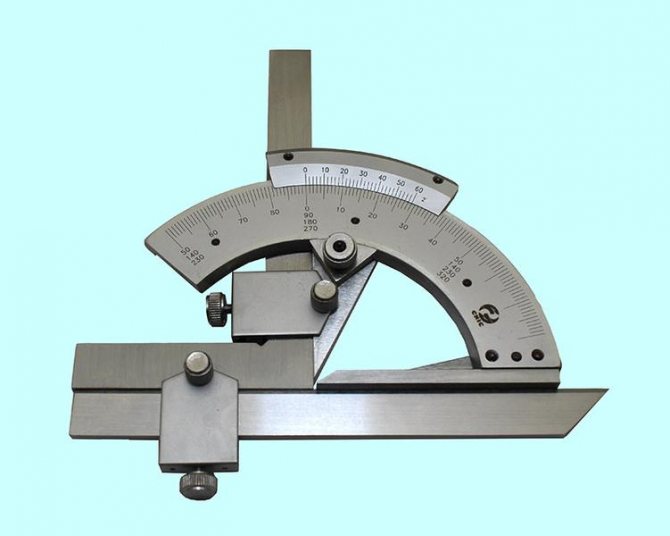

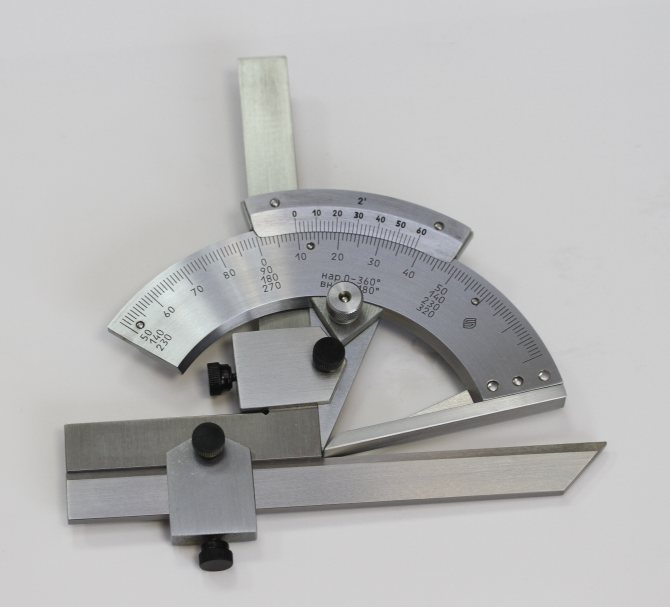

# Угломер типа 2-2 (0-320° 2′) «GRIFF»

Используется для измерения наружных и внутренних углов. Прибор размерами 180*180*31 мм весит не больше 0,50 кг. С его помощью можно делать замеры наружных углов в пределах полной окружности, внутренних — в диапазоне от 40 до 150 градусов. Величина отсчета по нониусу равна 2 минутам. Инструмент состоит из перемещающейся линейки, контрольного угла и измерительной части. Промежуточный хомут фиксирует угломер в заданном положении.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

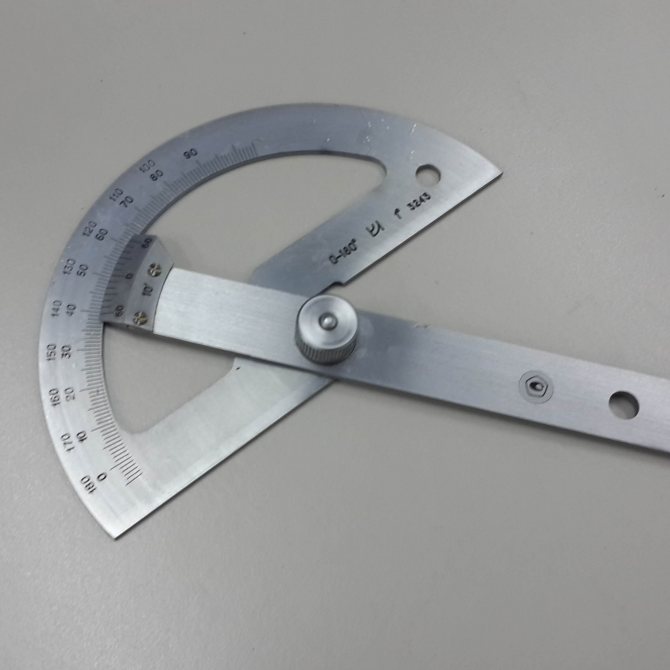

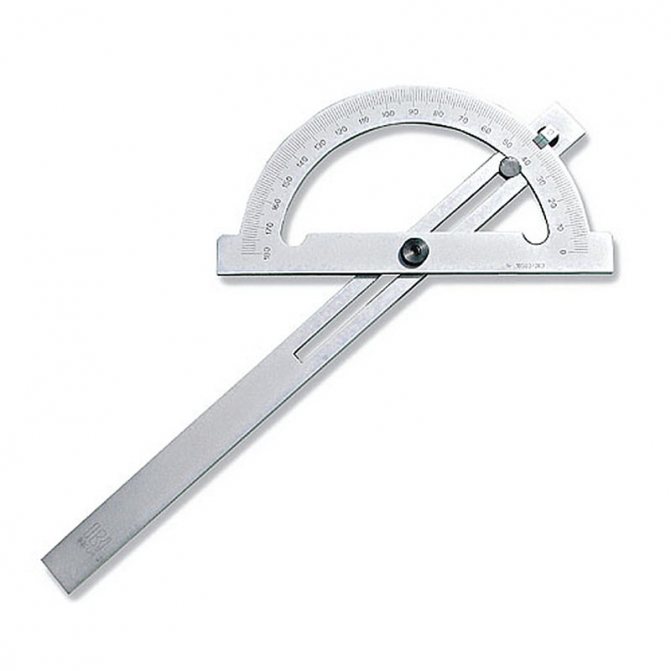

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

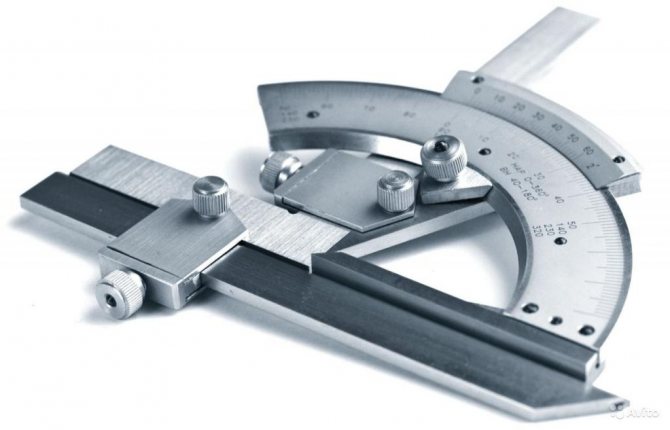

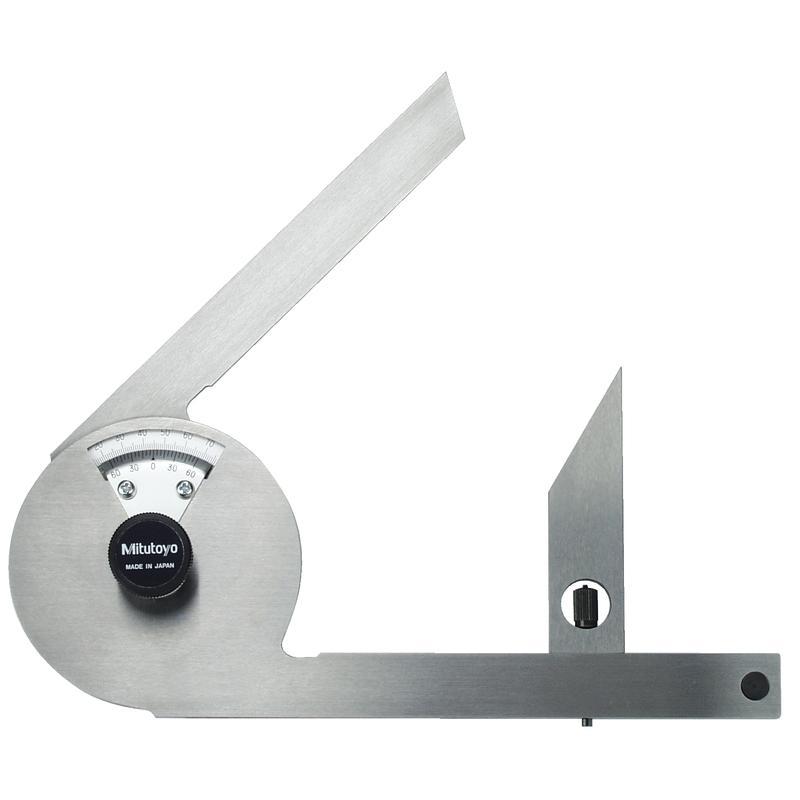

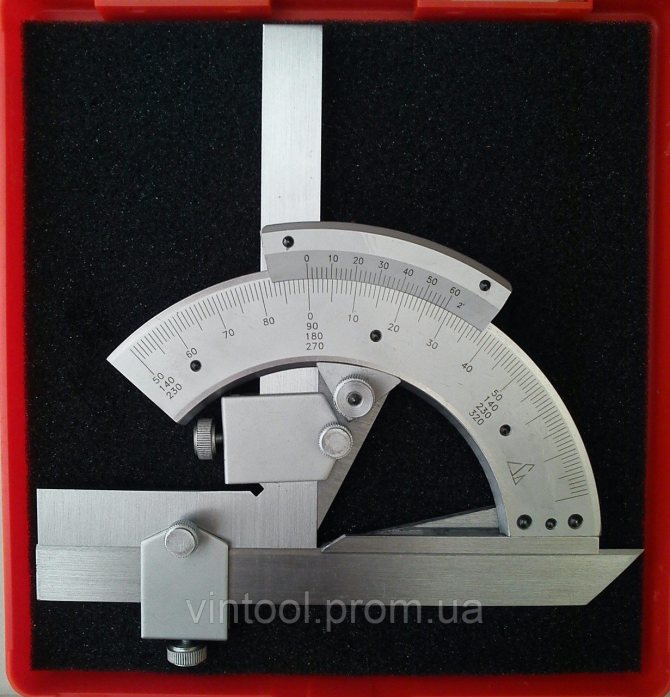

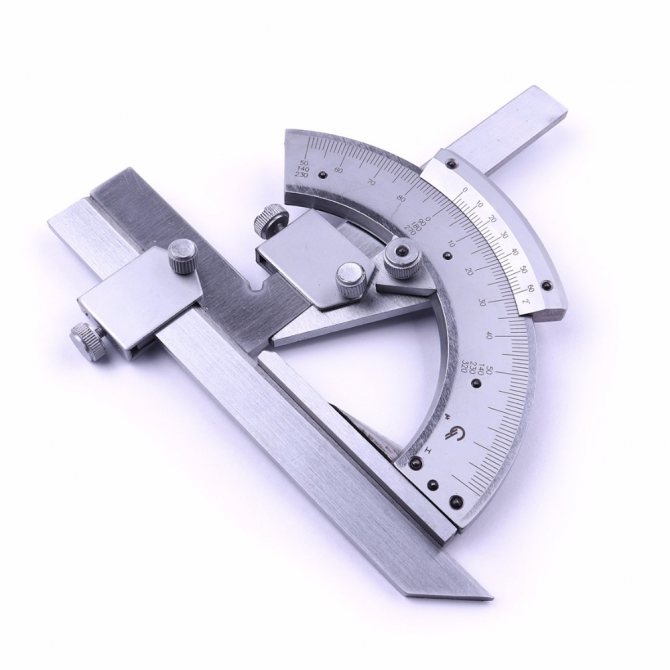

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно!
Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.
https://youtube.com/watch?v=4pFf65ZhVIA%3F

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

https://youtube.com/watch?v=fhAThz1VhTw%3F

Как пользоваться угломером с нониусом

Как пользоваться угломером с нониусом? Угломерным оборудованием механического типа довольно просто. Его можно использовать на любой поверхности и проводить измерения и внешних, и внутренних углов. При установке прибора нельзя допускать перекосов, это может привести к появлению значительной погрешности.

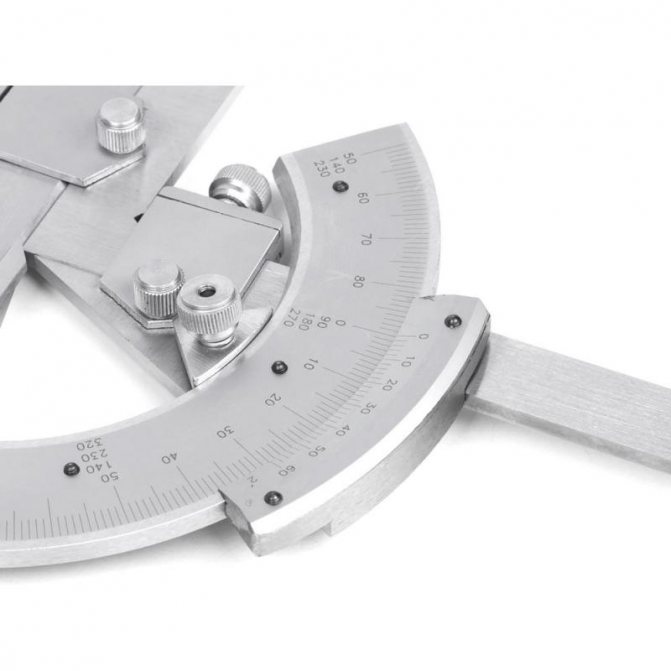

На приборе установлена специальная шкала, которая позволяет повысить точность измерений на порядок. В чем-то они похожи на традиционный штангенциркуль. Например, для замера внешнего угла, достаточно приложить к одной из плоскостей линейку, находящуюся в основании прибора, а к другой подвести подвижную часть, связанную со шкалой. В результате можно будет узнать искомый угол. Более подробная информация приведена в инструкции по эксплуатации угломерного прибора. Она, как и паспорт входит в комплект поставки.

На базовой шкале показаны градусы, по внешнему виду она похожа на школьный транспортир и измерение углов угломером с нониусом не составит труда даже для новичка.

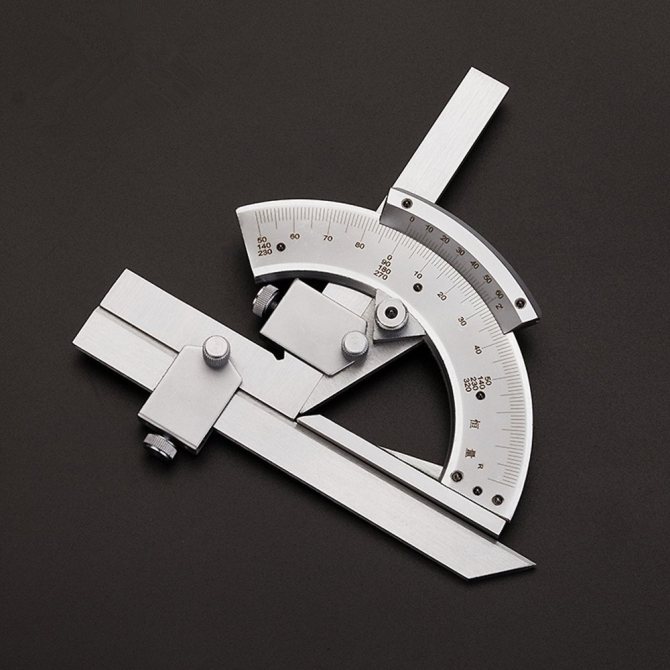

Инструмент, оснащенный нониусом

Эта одна из самых популярных и удобных разновидностей. Нониус — это дополнительная шкала, установленная на инструменте. Фиксируется этот компактный элемент вверху основания и при работе остается в неподвижном состоянии. Он предназначен для максимально точного определения делений на главной шкале.

Смысл работы нониуса базируется на том, что зрение человека с его применением гораздо точнее определяет совпадение отдельных делений. Угломеры, которые оснащены этим незамысловатым устройством, намного практичнее в эксплуатации, нежели обычные. Кроме того, сам процесс замера угломером с нониусом будет гораздо качественнее.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Основные разновидности угломеров

Существует большое количество видов этого приспособления. Как правило, они различаются назначением. Сегодня в продаже встречаются следующие модели:

• Для монтажных и строительных работ. Приспособления этого типа применяются преимущественно для разметки. Строительный механический угломер используется и в процессе разработки проектных чертежей.
• Плотничьи. Эти приспособления используются для работы с заготовками из древесины.
• Горные. Применяются для осуществления маркшейдерских съемок.
• Мореходные. Используются для идентификации географической широты.
• Слесарный инструмент используется для специализированных работ. Такое приспособление характеризуется высоким уровнем точности замера.
• Учебные (школьные). Эти линейки угломеры используются в школах и ВУЗах.
• Артиллерийские угольники обладают высочайшей точностью. Такие приспособления используются при монтаже и настройке артиллерийских орудий.
• Универсальный инструмент может использоваться для разных работ.

Современные устройства также могут различаться погрешностью и размерами. Кроме того, приспособления могут предназначаться для измерения внутренних или внешних углов.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Угломер из транспортира

Это один из популярных методов инструмента своими руками, который можно найти в сети. Сделать его сможет даже ребенок. А материалов потребуется минимум.

Необходимые материалы

Для изготовления потребуются следующие материалы:

1. Канцелярский транспортир (в форме полукруга, желательно из прозрачного пластика);
2. Лазерная указка;
3. Прочная нить (можно заменить толстой рыболовной леской);
4. Рыболовное грузило с ушком (можно использовать гайку);
5. Суперклей и пищевая сода;
6. Спички или зажигалка, игла.

Себестоимость такого угломера составляет буквально 50 рублей. И это – с учетом стоимости лазерной указки и батареек, необходимых для работы.

Важно! Спички и игла необходимы для проделывания небольшого отверстия в транспортире. Более аккуратно это выполнить получится с помощью шлифовальной машины типа Dremel и тонкого сверла

Инструкция по изготовлению

Итак, изготавливается угломер по следующей схеме:

1. Ровно по центру в нижней части транспортира делается небольшое отверстие. Точка получится на линии, проведенной перпендикулярно к основанию с отметки в 90°. Отверстие можно либо высверлить, либо сделать с помощью раскаленной иглы. Последнее нужно только для пластиковых устройств – именно такой желательно и использовать.
2. К нити подвязывается рыболовное грузило. Она будет как маятник. Рекомендуемый вес грузика – от 5 грамм и более.
3. Нить продевается через отверстие в транспортире. На продетом конце делается узел, чтобы получившееся утолщение позволяло нитке не выскальзывать из отверстия. Зафиксировать маятник можно с помощью суперклея, но ждать, пока он застынет не обязательно – достаточно добавить щепотку пищевой соды и такая смесь мгновенно затвердеет.
4. К нижней грани транспортира крепится лазерная указка. Зафиксировать её также можно с помощью суперклея и пищевой соды. Если на корпусе указки имеются какие-либо неровности – их лучше убрать или вовсе затереть напильником.

Если есть возможность – следует провести проверку точности угломера с помощью строительного уровня (нужен тот, в котором имеется ватерпас).

Использование

Если все выполнить строго по инструкции, то такой самодельный угломер будет иметь максимальную погрешность всего в 1-2 градуса, не более. Для измерения угла потребуется:

1. Встать на ровную поверхность;
2. Поднять конструкцию до уровня груди, включить лазерную указку;
3. Навести точку лазера на плоскость, от которой и отсчитывается угол (желательно чтобы это была ровная плоскость, расположенная перпендикулярно земле);
4. Зафиксировать положение угломера и нити;
5. Посмотреть отметку на транспортире, на которую указывает нить маятника.

Учтите, что от указанной отметки на угломере потребуется отнять 90°. Естественно, такая самоделка не заменит полноценный строительный уровень, но в критических случаях её будет достаточно для проведения измерений.

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

• строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
• слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
• деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
• геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
• астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.

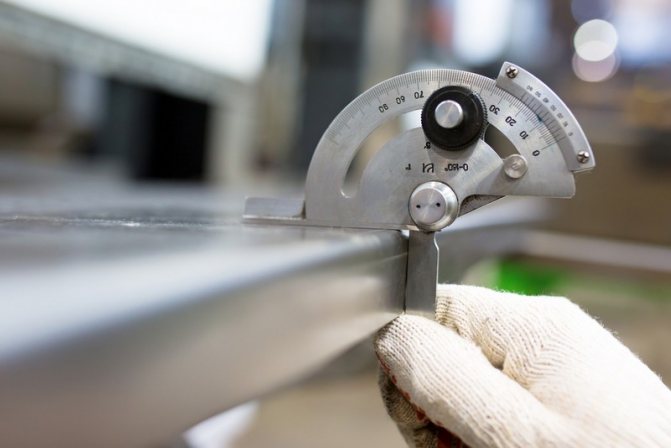

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

• Основание или одна из линеек плотно прикладывается к одной из поверхностей.
• Ко второй поверхности прикладывается шкала дуги или вторая линейка.
• Положение линеек фиксируется винтом.
• Определяется угол по совпадению шкалы с краем линейки.
• При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

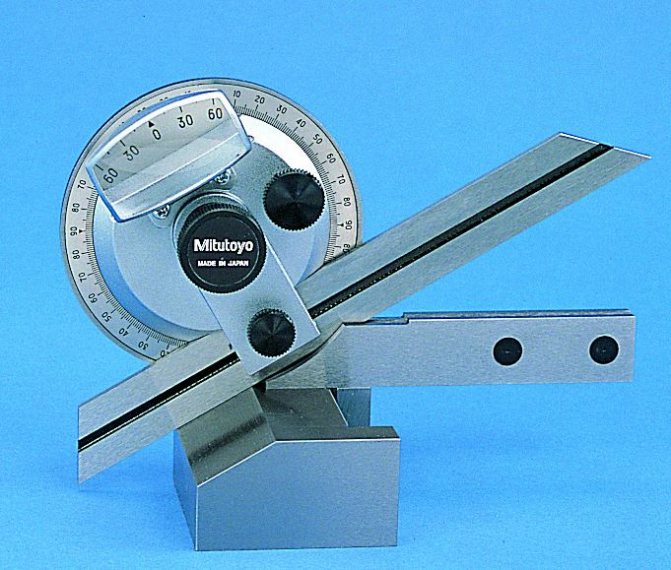

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.

https://youtube.com/watch?v=w5LPiNRpL6U%3F

Советы и рекомендации по выбору угломера

Перед покупкой угломера стоит обратить внимание на ряд моментов:

• тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
• эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
• измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
• функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.

Устройство угломера

Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.

Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.

Как пользоваться?

Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.

Механическим с нониусом

Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:

1. Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
2. Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.

На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.

Оптическим

Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.

Электронным

Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:

1. Приложить инструмент базовой стороной к измеряемой поверхности.
2. Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
3. При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.

Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

Описание

Принцип действия угломеров основан на совмещении линейки основания и линейки подвижной с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкале угломера.

У гломер состоит из основания, выполненного в виде полудиска, с нанесенной на нем угловой шкалой, сектора с нониусом, линейки подвижной со съемным угольником, микрометрической подачи и стопорного винта. Измерение углов менее 90° производится со съемным угольником, закрепленным на подвижной линейке, а углов более 90° — без съемного угольника, при этом к показаниям угломера необходимо прибавить 90°. Для точной установки угломера на измеряемый угол необходимо пользоваться микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций — 2 (1-2; 1-5), отличающихся друг от друга значением отсчета по нониусу.

Угломеры

Устройств для замера углов на самом деле множество, это и:

• угломерный инструмент с нониусом;
• угломерный астрономический инструмент и многие другие.

Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.

Угломерный инструмент с нониусом

Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:

• угломер с нониусом типа 2;
• угломер с нониусом типа 4;
• угломер с нониусом 5ум;
• угломер с нониусом 4ум.

По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.

Угломерный астрономический инструмент

Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.

Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести

Угломеры с нониусом SKRAB

Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).

В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.

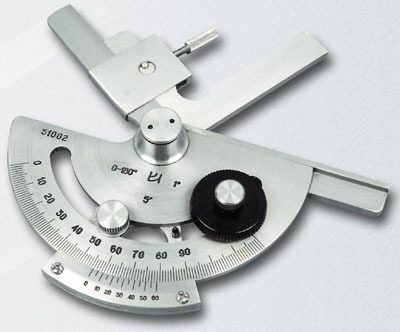

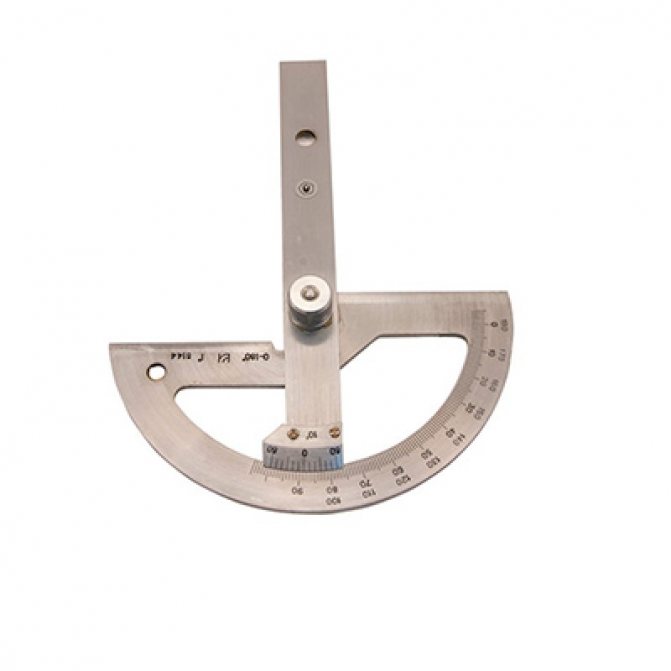

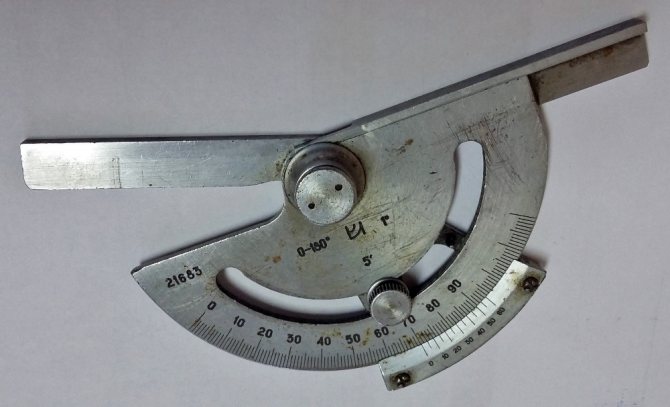

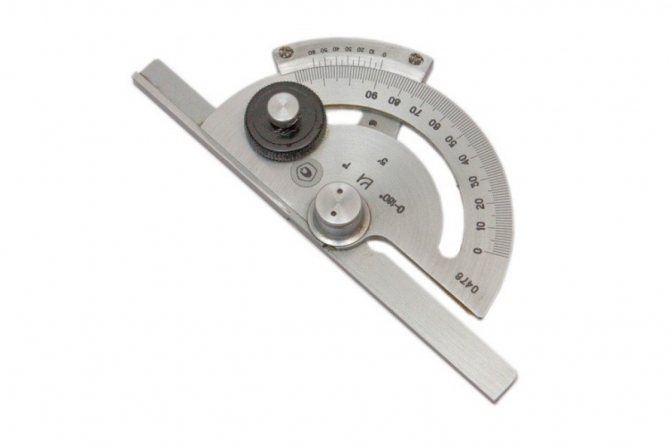

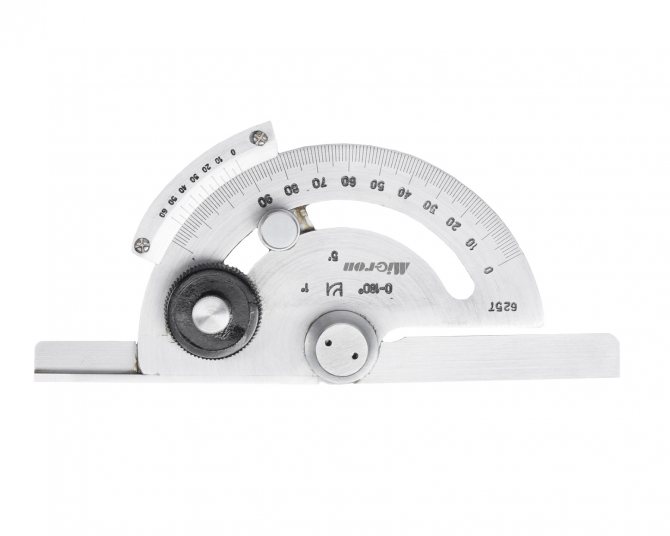

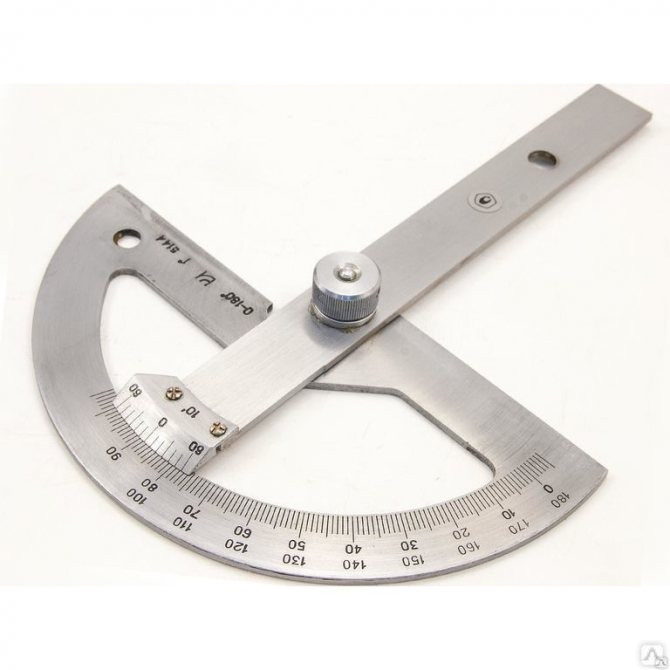

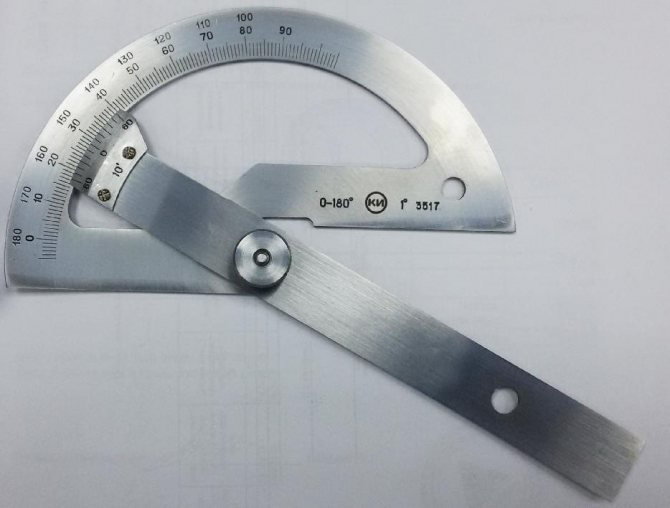

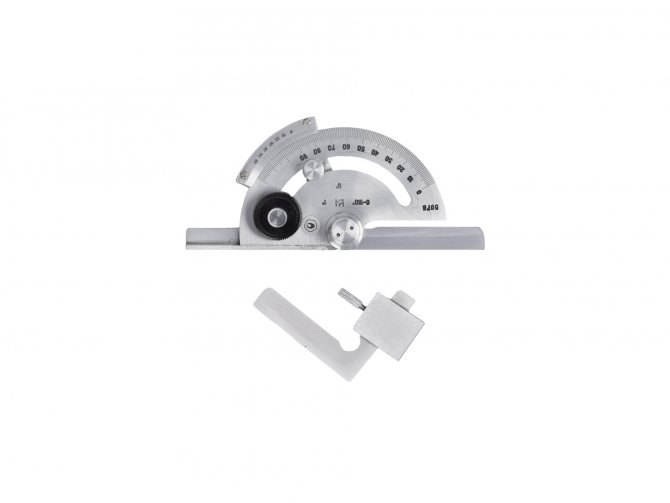

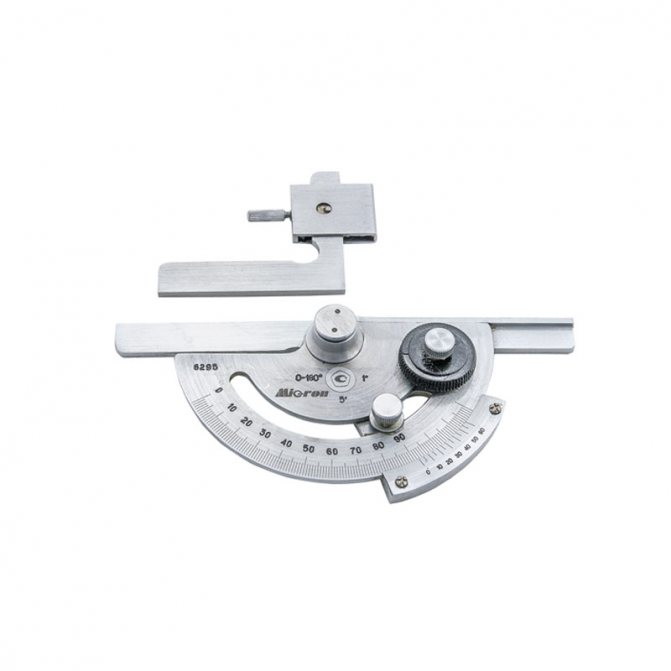

Угломер с нониусом типа 1. Модели 2 УМ, 5 УМ

Назначение средства измерений

Угломеры предназначены для прямых измерений наружных углов от 0° до 180°контактным методом.

Физическая величина — плоский угол (…°).

Описание средства измерений

Принцип действия угломеров основан на совмещении линейки и основания

• измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций — 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

Общий вид угломера с нониусом представлен на рисунке 1.

5УM

Метрологические и технические характеристики Таблица 1 — Метрологические характеристики

Таблица 2 — Основные технические характеристики

Знак утверждения типа наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений Таблица 3 — Комплектность средства измерений

Поверка осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Основные средства поверки:

Мера плоского угла 2-15°10′, 30°20′, 45°30′, 60°40′, 75°50′-2, 3- 90°00′, 90°30′-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации. Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1 ГОСТ 5378-88 Угломеры с нониусом. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

Поверка

Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.

Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.

Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.

Срок поверки устанавливает метрологический отдел предприятия.

Технические характеристики

ГОСТ 5378-88 – это документ, определяющий технические требования к угломерам с нониусом. В нем определены типы угломерного инструмента с нониусом. Указаны предельные отклонения в проводимых измерениях и пр.

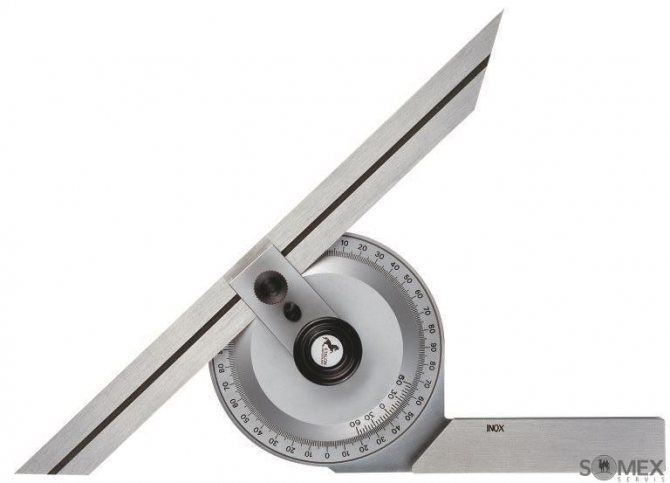

Технические характеристики угломера универсального

Технические характеристики включают в свой состав такие параметры, как твердость, которая должна составляя 57 по HRC на измерительных поверхностях.

Измерительный инструмент угломерного типа в соответствии с требованиями ГОСТ 5378-88 должен выполнить 18000 измерений. После этого можно говорить о его замене.
