Как сделать компрессор своими руками из холодильника

При работе в помещении от обычного компрессора очень много шума. Конечно, можно потратиться и купить тихую модель, но она встанет вам раза в 3-4 дороже, чем обычный, при этом едва ли он даст вам такое же давление. Как из мотора холодильника сделать компрессор в гараж своими руками?

Для самодельных моделей это вовсе не проблема. Взяв компрессор от старого холодильника или кулера и обладая базовыми навыками пайки, вы можете сами собрать практически бесшумный компрессор, дающий почти 8 атмосфер без угрозы взорваться. Конечно, работает он медленней, чем обычные механические, но ненамного. Такой набирает давление за 4 минуты.

Базовую модель вы сможете сделать примерно за час, ее можно дополнить и улучшить, как вам захочется. Все эти доработки и усовершенствования улучшат изделие, но на рабочие характеристики не влияют. У такого самодельного компрессора почти нет вибрации и шумит он как холодильник.

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

1. В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
2. В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
3. Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
4. В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы. Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
5. Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность. Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
6. Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
7. В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Как сделать компрессор из холодильника для покраски

Купить или не купить? Вот в чём вопрос. Но у имеющих старый неисправный холодильник с рабочим компрессором этот вопрос отпадает — конечно же сделать компрессор для покраски используя имеющиеся материалы самому!

Собственноручная сборка компрессора не настолько сложная, как кажется на первый взгляд, особенно если знать принцип его действия. Для сборки компрессора понадобится двигатель гонящий воздух в емкость, где этот же воздух будет находиться под давлением. Механизм устроен так, что излишки воздуха, из-за которых давление в емкости может превышать необходимое, выходят через специальный спускной клапан. Это нужно для того, чтобы в процессе покраски автомобиля ( или чего там ещё нужно) краска ложилась равномерно на всю поверхность, а такого эффекта можно добиться лишь когда в распылителе постоянное давление.

Компрессор может быть использован в самых различных областях — для подкачки шин, аэрографии, покраски запчастей и так далее. Обладая необходимыми инструментами и определенными знаниями, вполне можно самостоятельно изготовить данный агрегат на основе обычного холодильника. Самодельный компрессор дает порядка 7 атмосфер, что достаточно для рядовой гаражной мастерской. Компрессор из холодильниковского получится довольно тихий и, что самое главное, дешевый по себестоимости.

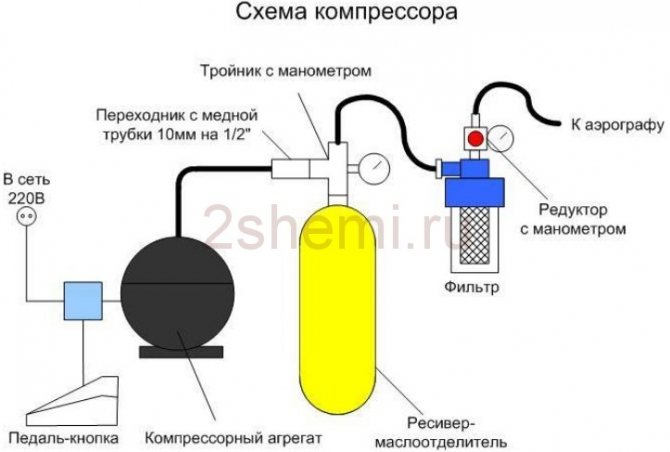

Схемы изготовления самодельного компрессора

Вот несколько вариантов схем сборки устройства — выбирайте какой лучше подходит для ваших целей:

Собираем компрессорную установку

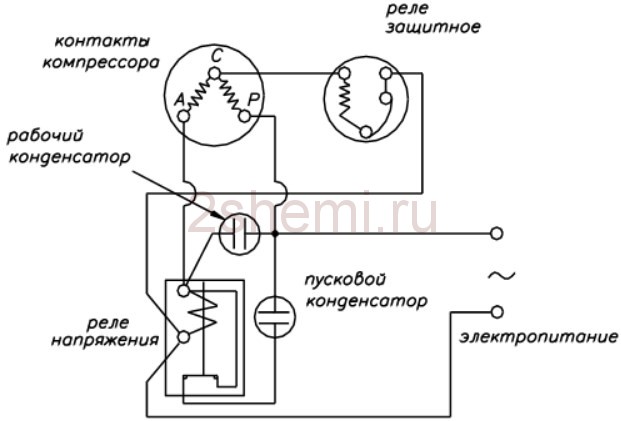

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.

Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением. Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.

Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.

Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.

Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующее:

• Ресивер. Как альтернативный вариант подойдёт корпус от старого огнетушителя. Также можно сварить такой корпус из листа металла или трубы.
• Набор различных шлангов. Можно использовать автомобильные шланги. Один должен быть 100 миллиметров, а два не менее 600 миллиметров.
• Расходные материалы. Бензиновый фильтр от автомобиля, манометр, хомуты, проволока и тому подобное.
• Инструмент для скрепления. Плоскогубцы, отвёртки, дрель с набором свёрл.
• Дополнительно потребуется деревянная доска, которая будет основой для всей конструкции. К ней компрессор необходимо привинтить с помощью обычных саморезов. Нужно крепить аппарат к доске в том положении, в котором он был размещён непосредственно на холодильнике.

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.
Ресивер можно делать из пластика, и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Компрессор из холодильника бесшумный самодельный ( silent compressor )

Смотрите это видео на YouTube

Для этого в ресивере нужно просверлить отверстие для гайки, которую необходимо в таком отверстии заварить. Затем есть возможность завинтить манометр в гайку. После этого заканчивается работа над созданием самодельного компрессора из холодильника. Для покраски можно использовать любые материалы, но сначала можно для избежания коррозии зачистить и прогрунтовать. После этого только следует прикрепить ресивер к основе с помощью проволки.

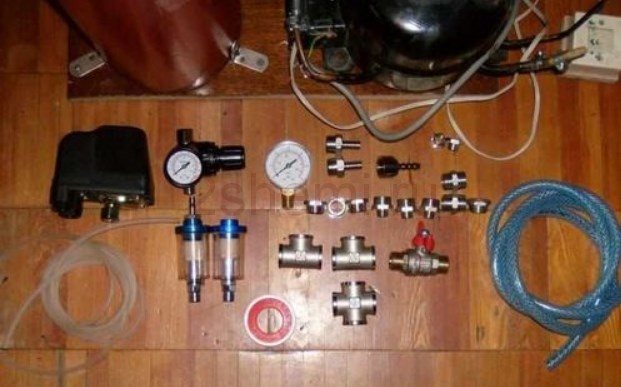

Детали для сборки компрессора

• реле давления;
• манометр;
• редуктор с масловлагоотделителем;
• фильтр масловлагоотделитель;
• переходники;
• крестовина;
• штуцер и гайка;
• муфта;
• ниппель;
• трубка;
• автомобильные хомуты;
• ресивер;
• гайки, шпильки, шайбы;
• мебельные колеса;
• автомобильное масло;
• тумблер;
• вилка и шнур;
• топливный фильтр;
• фанерные панели (ДСП);
• компрессор от холодильника;
• маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

Важно: обратите внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.

1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
2. Масло следует добавить через третью паяную трубку.
3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Применение ручных воздушных насосов

Для решения несложных задач, связанных с созданием неглубокого вакуума, подойдет любое устройство для накачки воздуха – ручной или ножной автомобильный насос и даже медицинский шприц. На примере последнего покажем сборку простейшей вакуумной помпы. Для работы потребуются следующие материалы:

• шприц вместительностью 10—20 мл;
• клапан обратный пластиковый – 2 шт.;
• прозрачные трубки от капельницы;
• тройник.

Справка. Маленькие обратные клапаны продаются в зоологических магазинах, отдел аквариумных приспособлений. Цены буквально копеечные.

Ручной аппарат откачки воздуха собирайте в таком порядке:

1. Отрежьте от трубки капельницы 3 куска длиной 5—6 см.
2. Наденьте отрезки на выходы тройника, к среднему подсоедините шприц.
3. Установите на концах 2 оставшихся трубок обратные клапаны, чтобы стрелки на корпусе указывали в разные стороны.
4. К выводу клапана, чья стрелка направлена к шприцу, подключите трубку, ведущую к объекту вакуумирования. Проверить работу помпы можно литровой пластиковой бутылкой.

Принцип действия следующий: когда вы тянете поршень, воздух проходит через клапан со стороны бутылки, вторая линия перекрыта. После нажатия на шток клапан первой трубки уже не пускает воздух, зато второй – открыт. Если интенсивно работать поршнем, то внутри бутылки довольно быстро образуется вакуум, что и показано на видео:

Более производительные ручные установки делаются из различных поршневых приспособлений. Подойдет обычный насос, предназначенный для подкачки шин автомобиля. Чтобы переделать нехитрое устройство в вакуумный насос, действуйте согласно инструкции:

1. Открутив ребристую гайку сверху корпуса, извлеките шток с манжетой.



2. Ключом 10 мм отверните гайку крепления манжеты и переставьте элемент юбкой кверху, как изображено на фото. Затяните крепеж обратно.
3. Соберите приспособление и поставьте на подводящем шланге обратный клапан.



После переделки насос станет втягивать воздух по основному шлангу, а выбрасывать сквозь отверстие в корпусе. Если понадобится подкачка колес авто, манжету несложно вернуть в исходное положение. Как сделать вакуумную помпу из небольшого велосипедного насоса, смотрите на видео:

Инструкция по сборке компрессора

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке. Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек. Важно, чтобы металлическая стружка не попала внутрь.

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Корпус огнетушителя отличной пойдёт для ресивера. Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии. Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

–Метки

–Рубрики

• Аквариум (36)
• Бизнес (28)
• быстрый переход (28)
• видео (891)
• танцы (30)
• уроки (135)
• фильмы, сериалы (633)
• вязание крючком (3480)
• детское (113)
• мужское (1)
• пальто, кардиганы, жакеты (618)
• пуловеры, свитера (138)
• топы, безрукавки, жилеты (394)
• туники, платья, сарафаны (653)
• узоры, салфетки, прихватки и др. (1300)
• шапки, шали, береты, шарфы (59)
• вязание спицами (3342)
• детское (168)
• мужское (90)
• пальто, кардиганы, жакеты (790)
• пуловеры, свитера (515)
• топы, безрукавки, жилеты (281)
• туники, платья, сарафаны (489)
• узоры, салфетки, прихватки и др. (374)
• шапки, шали, береты, шарфы (374)
• гадание, гороскоп (98)
• газета (11)
• дача (4546)
• интересно (876)
• овощи (1960)
• плодово-ягодное (865)
• цветы (1021)
• для дневника (772)
• обучение (169)
• фоны, флешки. (331)
• дом (7936)
• дети (414)
• здоровье (2052)
• игры (45)
• интерьер (2334)
• мода (10)
• пасека (3)
• позвоночник (166)
• полезно (1013)
• строительство, ремонт (1182)
• хозяйство (259)
• цветы (723)
• журналы (54)
• игра на гитаре (91)
• интересно (501)
• интересные ссылки (857)
• компьютер (265)
• обои (87)
• программы (288)
• ссылки (157)
• история (194)
• книги (1524)
• музеи (68)
• художники (21)
• музыка (1103)
• альбомы (265)
• для снятия стреса (45)
• частушки (5)
• полезно (247)
• прикольно (236)
• религия (267)
• рецепты (25976)
• второе (2675)
• второе горшочки (109)
• второе запеканки (343)
• второе колбаса (246)
• второе копчение (53)
• второе мясо (1861)
• второе овощи, грибы, крупа (879)
• второе пельмени, манты, вареники (140)
• второе пикник гриль (34)
• второе птица (1267)
• второе рыба, морепродукты (998)
• второе субпродукты (314)
• второе шашлык (103)
• выпечка (6567)
• выпечка беляши, чебуреки (126)
• выпечка булочки (509)
• выпечка оладьи, блины (179)
• выпечка печенье, кексы (304)
• выпечка пироги заливные (214)
• выпечка пироги не сладкие (340)
• выпечка пироги сладкие (478)
• выпечка пирожки, пицца, пончики (460)
• выпечка рулеты, заварные (119)
• выпечка торты (385)
• выпечка хлеб, батон, багет (302)
• десерт (482)
• заготовки (1824)
• закуски (2587)
• интересно (863)
• каши (187)
• мастер-класс (37)
• мультиварка (68)
• напитки (531)
• паштеты, намазки (13)
• первое (387)
• салаты (2666)
• Соусы, маринады, припрвы (621)
• сыр (90)
• тажин (30)
• тесто (617)
• рисование (203)
• Рукоделие (7204)
• бисер (130)
• бумага (287)
• буфы (105)
• вышивка (273)
• Вязание (1688)
• журналы, книги (860)
• идеи (119)
• интересно (527)
• камни (17)
• канзаши (75)
• лоскуты (219)
• мастер-класс (563)
• мозаика (3)
• мыло (170)
• перуанское вязание (19)
• пластик (91)
• плетение (571)
• программы (168)
• свечи (26)
• трафареты (45)
• шитье (1490)
• Салон красоты (2440)
• внешний вид (404)
• волосы (583)
• диеты, похудение (437)
• интересно (29)
• маникюр (27)
• маски, крема, лосьоны (640)
• фитнес (386)
• сонник (1)
• стихи (468)
• телефон (2)
• школа, психология (700)
• английский (18)
• эзотерика (763)

–Музыка

–Ссылки

–Поиск по дневнику

Этапы сборочных работ

Сделать компрессор из холодильника – значит выполнить простую последовательность шагов:

1. Взять плоскогубцы, накидной ключ на 12, 2 отвертки — на плюс и на минус. В нижней части задней панели перекусить пассатижами трубки, соединяющие компрессор с системой охлаждения. Открутить пусковое реле, предварительно пометив на нём верхнюю и нижнюю стороны. Отсоединить реле от вилки. Весь крепёж забираем с собой.
2. Проверка работоспособности: подсоединить назад реле, обеспечить доступ воздуха в компрессор по трубкам, подключить к сети. Если всё сделано правильно, то аппарат работает. В одну трубку будет поступать воздух, а из другой выходить. Пометить эти трубки.
3. Прикрепить компрессор саморезами к деревянной доске.
4. Берём старый огнетушитель, 1 шланг длиной 600 мм, 2 других – 100 мм, фильтр для топлива, хомуты, манометр, герметик. Дрель, отвёртка, плоскогубцы у нас уже есть.
5. Если нет огнетушителя, то сделаем пластиковую емкость. Для этого надо взять тару объемом более 3 л. Сделать 2 отверстия. Вставить в 1 отверстие входную трубку на расстоянии 2 см от дна ёмкости. Выходной трубопровод опускаем вглубь на 10 см. На пластиковый резервуар установить манометр невозможно.
6. Если есть железный резервуар, то фиксировать трубки можно сваркой. На железный ресивер устанавливаем манометр. Скрепляем ресивер и компрессор между собой.
7. На шланг длиной 10 см надеть фильтр, присоединить свободный конец трубки на входное отверстие сконструированного аппарата. Другим шлангом соединяем вход ресивера с выходом компрессора. Места стыковки фиксируем хомутами. На последний шланг крепится дизельный фильтр, а свободный конец его вставляется в выходное отверстие ресивера. На оставшийся конец трубки можно одеть при необходимости оборудование, чтобы стали доступны аэрография, покраска.

Второй вариант пошаговой инструкции:

1. Высверливаем специальное отверстие для переходника, который нужно закрепить. Можно выбирать разные способы, к примеру, самый доступный – холодное сваривание (с использованием «Эпоксилина»).
2. Тщательно зачищаем дно ресивера от загрязнений – налета и ржавчины. Это необходимо для того, чтобы «Эпоксилин» хорошо сцепился с поверхностью для прочного склеивания. Ну и, конечно же, чтобы краска не загрязнялась и не сбивалась в комочки с мусором. Достичь этого можно зачистив дно огнетушителя до металлического блеска вращательно-круговыми движениями наждачной бумагой.
3. Закрепляем переходник, зажимая его с лицевой стороны гайкой, и даем время застыть «Эпоксилину» согласно инструкции.
4. Переходим к основанию под компрессор, для чего нужно обзавестись тремя деревянными досками или же куском фанеры размером 30 на 30 см. для удобства дальнейшего перемещения нашего устройства к основе можно прикрутить мобильные колесики для мебели. Мы специально не описываем размеры отверстий и прочие мелочи, поскольку это все будет сугубо индивидуально, так как зависит от выбранного материала, типа компрессора и так далее.
5. Высверливаем отверстия для компрессора и шпилек и монтируем их. Шпильки закрепляются при помощи гаек и шайб. Надеваем на вдох компрессора автомобильный фильтр со специальной бумажной сердцевиной. Это поможет избежать попадания внутрь компрессора пыли и других мелких загрязнений.
6. Далее займемся электрикой. Чтобы наш самодельный компрессор для покраски автомобиля был удобным в использовании, оборудуем его реле давления (например, РМ5 либо РДМ5), а также тумблером отключения. Первое устройство, реле давления, необходимо нам для того, чтобы отключать компрессор в процессе накачивания воздуха в ресивер, когда давления достигает допустимого максимума, и наоборот, включать его, когда давление падает ниже допустимого минимума. Настроить значение величин максимального и минимального давлений можно прямо на реле при помощи пружин, причем большая пружина отвечает за минимальное давление (и соответственное включение компрессора), а маленькая – за разницу между максимальным и минимальным значением давления.
7. Присмотритесь внимательнее и увидите на реле 2 контакта, предназначенные специально для подключения его к сети. Поскольку изначально такие реле использовались в системе водоснабжения, то мы немного изменим его предназначение и особенности подключения. Наша задача – подключить первый контакт к сети, а второй – к компрессору.
8. Тумблер общего отключения ставим на разрыв между реле давления и сетью 220V. Это поможет обесточить всю установку, чтобы не бегать постоянно для включения-выключения.
9. Красим ресивер и приступаем к окончательной сборке.
10. Навинчиваем гайку со штуцером на фильтр-масловлагоотделитель.
11. Берем шланг и одеваем его одним концом на штуцер, а другим натягиваем на трубку компрессора и зажимаем все это хомутами. Для этого шланг берем армированный, маслостойкий. Каждое резьбовое соединение следует уплотнить фум-лентой.
12. Прикручиваем фильтр ко дну ресивера и обрабатываем силиконовое соединение герметиком.
13. Прикручиваем чугунную крышку, но предварительно обрабатываем ее резьбовое соединение все тем же герметиком. Чтобы улучшить герметизацию можно подложить под крышку резиновую прокладку.
14. На крышку нужно прикрутить трубку, резьба которой должна составлять четверть дюйма, а на нее – прикрутить крестовину.

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

1. Холодильные компрессоры не предназначены для работы с воздухом.
2. Производительность компрессоров бытовых холодильников низка.
3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения. Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.

Первым делом следует собрать все необходимые детали проектной оснастки:

1. Ресивер воздушный.
2. Масляный сепаратор.
3. Дифференциальное реле давления.
4. Трубку медную.
5. Фильтр воздуха входной.
6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

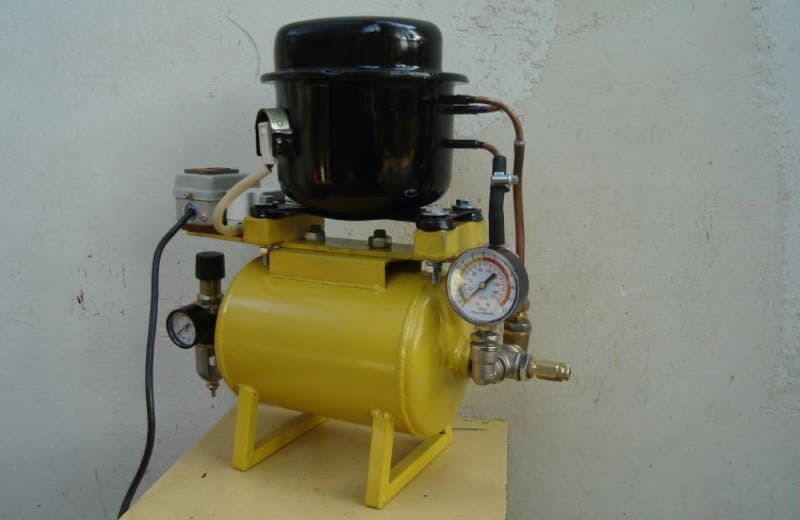

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Другой вопрос – можно несколько модернизировать схему. Например, дополнить её выключателем, установленным на корпусе собранной установки. Всё-таки такой вариант удобнее, чем периодически втыкать-вынимать вилку из розетки при каждом применении устройства в деле.

Также схему подачи напряжения на компрессор необходимо конфигурировать с учётом включения контактной группы дифференциального реле давления.

Монтаж деталей устройства

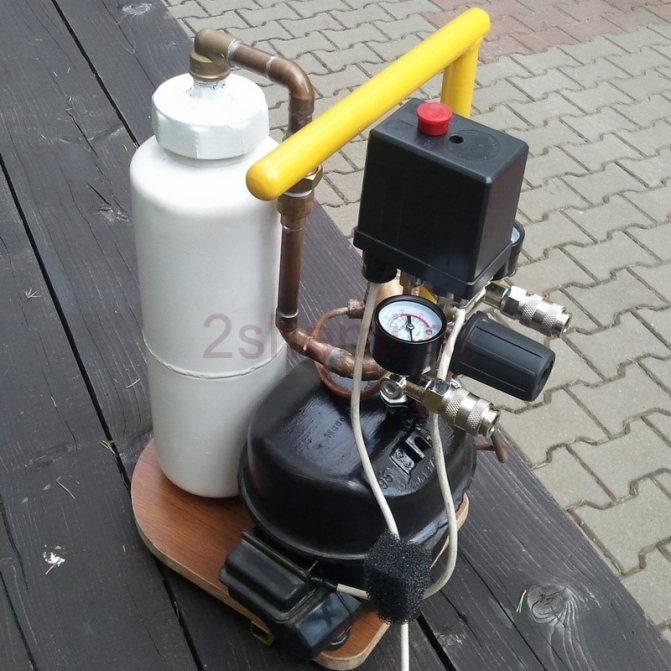

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.

На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.

Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.

Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Испытание и настройка компрессора

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

1. Арматура для крепления металлических рукавов.
2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
3. Два колесика с платформой для ее крепления к ресиверу.
4. Компрессор.
5. Метизы.
6. Арматура для настройки давления.

1. Сварочный аппарат – инвертор.
2. Шуруповерт.
3. Фрезы по металлу.
4. Шлифмашина с абразивными кругами.
5. Щетка по металлу;
6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 атмосфер.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Переделка компрессора от холодильника на воздушный

Самодельные устройства выйдут гораздо эффективнее и дешевле, нежели другие заводские аналоги. С помощью устаревшего холодильника можно создать компрессор, зная некоторые технические особенности, проведя демонтажные работы. На выходе выйдет бесшумный, портативный воздушный прибор. Фильтр с установкой на входе мотора делается из пластиковой емкости. Остается докупить в магазине запорную регулирующую арматуру, например, вентили и клапаны.

Встроенный компрессор есть в любом холодильном агрегате. Для переделки на воздушную модель достаточно извлечь деталь, оснастить арматурными запчастями. Однако, потребуется хорошее охлаждение. Иначе аппарат не прослужит долгое время при контактах с воздухом. Так, для накачки ресивера до 7 атм. холодильный агрегат должен проработать не менее 15 минут. Да и такого объема воздуха может оказаться недостаточно, например, для накачки колеса от машины за 1 раз.

Выводы и рекомендации по обслуживанию

Работа собранного агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Нагружать компрессор более чем на 75% от мощности нежелательно. Но достаточно сложно понять, где находится черта, за которую нельзя заступать, спрогнозировать какое давление будет показывать компрессор. Это зависит от того, когда был выпущен холодильник, какой он марки. На старых моделях этот показатель будет лучше. Тогда для комфортной качественной работы понадобится только замена расходных фильтров.

Проверка работоспособности

Дело в том, что мы снимаем устройство со старого холодильника, поэтому необходимо удостовериться, что наш агрегат еще «жив». Итак, расплющиваем плоскогубцами трубки — это нужно для того, чтобы через них проходил воздушный поток. Далее нам нужно поставить пусковое реле в то положение, в котором оно стояло в конструкции холодильника. Это очень важно, ведь при неправильном положении существует риск поломки устройства, а также выхода из строя обмотки компрессора.

На корпусе реле есть провода, к которым необходимо прикрутить кусок провода с вилкой. Место соединения лучше обмотать изолентой, чтобы исключить риск поражения током. Включаем устройство в розетку. Если вы все сделали верно, то компрессор будет работать, а из его трубок будет идти воздух. Кстати, необходимо пометить из какой трубки выходит воздушный поток, а в какую ходит.
