Как из мотора холодильника сделать самодельный воздушный компрессор в гараж своими руками

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

1. Холодильные компрессоры не предназначены для работы с воздухом.
2. Производительность компрессоров бытовых холодильников низка.
3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Рабочее давление в компрессоре холодильников

Рабочее давление, выдаваемое стандартным компрессором, подключённым к холодильнику, колеблется от 2 до 4 атмосфер.

Возможно, кому-то это покажется маленьким показателем, однако для циркулирования фреона по замкнутой системе больше и не нужно, при таком давлении он отлично справляется со своей функцией. Так же нужно понимать, что при подключении к холодильным камерам, он специально настроен именно на такую мощность. Регуляторы удерживают работу на определённом уровне, чтобы не разорвало патрубки с хладагентом.

Как отрегулировать давление в компрессоре от холодильника

Самостоятельная регулировка давления, возможна только в том случае, если человек, собирающий насосный агрегат, обладает необходимыми навыками. Для правильного регулирования понадобиться:

• реле регулятора атмосфер;
• манометр;
• ресивер.

Принцип работы автоматического реле заключается в системе включения и отключения электродвигателя, а так же сбросе излишнего давления. Когда количество атмосфер в ресивере достигает критической установленной отметки – реле отключает двигатель и воздух перестаёт нагнетаться, излишки, через разгрузочный клапан сбрасываются. Если мощность необходимое для работы упала, то реле автоматом подключит двигатель, и она продолжит нагнетаться.

Важно! Настройку реле необходимо производить, когда ресивер заполнен на 40–60%. Таким образом можно установить реальный рабочий показатель и грамотно установить точку сброса излишков.

Принципиальная схема подключения автоматического регулятора выглядит так: его вставляют в цепь между вторичной цепью управления электродвигателем и разгрузочным клапаном. Подключение происходит резьбовыми головками. Двумя к ресиверу – двумя к манометру. Оставшиеся разъёмы используют для монтажа заглушки или дополнительного предохранительного клапана.

В разных моделях холодильников, используются компрессоры различного принципа работы. Есть обычные, линейные и инверсионные. Принцип их работы разный, но задачу они выполняют одинаковую: нагнетают давление, заставляя воздух или жидкости двигаться в патрубках или ёмкостях.

Холодильные агрегаты выходят из строя по разным причинам: утечки фреона, поломки термометра и реле, неисправности в проводке. Если компрессор целый и исправно работает, его можно снять и приспособить для различных целей.

Он легко подойдёт для создания краскопульта, чтобы пользоваться им как распылителем при работе с аэрографией. Другое его применение – компрессор для подкачки шин. Третьим возможным вариантом можно выделить создание воздушного пистолета, для очистки рабочих поверхностей. Четвёртый вариант – это сборка компрессора для пневматического степлера или гвоздомёта.

Механический нагнетатель: в чём суть этого способа наддува?

Для начала необходимо отметить, что турбокомпрессоры и суперчарджеры (supercharger – так на западе называют механический нагнетатель) – это одного поля ягоды. Оба узла выполняют одну и ту же функцию – подача воздуха под давлением во впускной коллектор мотора, что увеличивает объём топливно-воздушной смеси в цилиндрах и, как результат, повышает мощность силового агрегата. Причём повышается она прилично.

В чём же различия? Принципиальные различия кроются в типе привода механизмов. В случае с турбинами – это энергия выхлопных газов, а вот суперчарджеры приводятся в движение при помощи механического соединения с коленвалом двигателя.

Кстати, именно механический нагнетатель стоял у истоков наддувных моторов. Ещё в далёком 1885 году немецкий инженер по имени Готтлиб Даймлер получил патент на эти устройства, а на серийные авто они начали устанавливаться с 1900 года.

Несмотря на это, в отечественном автопроме они практически не прижились. На гражданских машинах их вовсе не было, увидеть, например, механический нагнетатель на ваз в штатной комплектации невозможно. Встретить суперчарджеры у нас можно, разве что, на некоторых моделях грузовой и специальной техники с двигателями Д100, ЯАЗ-204 и аналогичных.

Демонтажные работы с холодильником

Для того чтобы скрафтить мини-компрессор своими руками, необходимо подготовиться к работе. Для начала требуется снять компрессор непосредственно с холодильника. Это первоначальный этап. Он располагается в задней части холодильника снизу. Чтобы его снять, следует подготовить набор основных инструментов: плоскогубцы, набор ключей и отвёртки (фигурную и обычную).

На самом компрессоре есть две трубки, которые соединяются с системой охлаждения холодильника. Их необходимо откусить с помощью кусачек или плоскогубцев. Отпиливать их ножовкой по металлу категорически запрещено, поскольку при распиливании мелкие части металла могут попасть в мотор, что может привести к катастрофическим последствиям.

После этого требуется снять пусковое реле. Оно имеет вид обычной коробки чёрного цвета с торчащими проводками из неё. Для начала необходимо открутить крепления, а потом перекусить провода, ведущие к вилке. Не нужно забывать отметить верхнюю и нижнюю часть реле, чтобы потом не было ошибки при установлении. Также надо забрать все элементы крепления агрегата, их тоже можно с пользой применить при изготовлении компрессора высокого давления своими руками.

Момент включения

Перестраховка с автоматическим выключением и включением говорит о том, что линия подключения обязательно должна идти через реле. Нужно изучить инструкцию, прилагаемую к компрессору

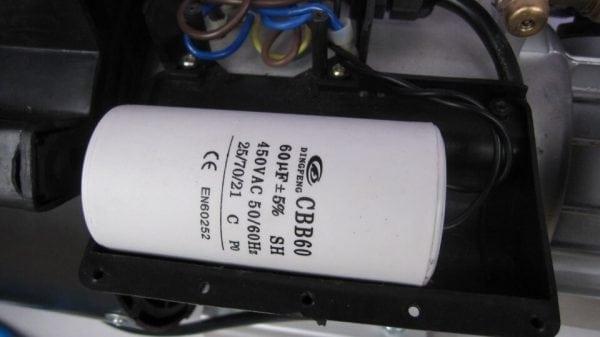

Это особенно важно, так как он работает в непривычных условиях. Часто возникает необходимость установить конденсатор (зависит от типа компрессора, холодильника, из которого он был изъят)

От розетки идем к выключателю. Затем фазный провод соединяем с нужной клеммой реле. Нулевой провод может уходить в два направления. Если есть провод заземления – оставляем его, если нет – соединяем с клеммой заземления на реле. Второй вариант лучше.

В результате получаем защиту с помощью зануления. Дальше фазный и нулевой провода идут к пусковому приводу компрессора. По указанной схеме провода соединяются с нужными клеммами. Все готово к покраске. Подведем итог использованных материалов:

• компрессор (можно использовать из холодильника);
• ресивер (огнетушитель, например);
• реле давления;
• манометры;
• гибкий шланг (устойчивый к маслу);
• переходники, сантехнические прокладки, ФУМ-ленты и т.д.;
• ДСП или доска для подставки.

Популярные статьи Изготовление ёлки своими руками из пластиковых бутылок и стаканов

Это поверхностный список, но он охватывает все основные детали компрессора для покраски. Кроме этого, все изделие можно загнать в коробку или корпус, соорудить крышку или как-то еще украсить и придать солидный и профессиональный вид. Как говорилось выше, для того чтобы добыть компрессор, не обязательно ломать холодильник. Часто используются автомобильные электронасосы, которые дают хорошие результаты. Но их система сборки немного другая, и больше сложностей в подключении к электропитанию, системе охлаждения.

Что можно сделать из старого компрессора от холодильника

Компрессор в холодильнике используется для перемещения парообразного хладагента по тонким трубкам, поэтому эта деталь используется в самодельных установках, в которых осуществляется сжатие газов. Компрессор нельзя использовать в качестве водяного насоса, но любой инертный газ можно успешно транспортировать или сжимать с его помощью.

Эти свойства используются домашними мастерами для изготовления следующих изделий:

• Компрессор для подкачки шин.
• Компрессорный краскопульт.

Каждый самодельный прибор, использование которого осуществляется в домашних условиях, изготавливается при минимальных затратах времени и денег. Такие компрессоры практически не будут отличаться от заводских изделий.

Компрессор для подкачки шин из холодильника

Рабочее давление установленного в холодильник компрессора составляет от 2 до 4 атмосфер. Этого достаточно для подкачки шин легкового автомобиля. Работа устройства непродолжительна, поэтому при его эксплуатации можно не использовать пневмоаккумулятор. Для изготовления прибора для подкачки шин, кроме компрессора, необходимо приготовить:

• Электрический кабель с вилкой.
• Кислородный шланг.
• Хомуты.
• Топливный автомобильный фильтр – 2 шт.
• Воздушный пистолет с манометром.
• Спиральный воздушный шланг.

Кроме этого, для выполнения работы потребуется отвёртка, нож, пассатижи и ножовка по металлу.

Компрессор для подкачки шин из холодильника своими руками изготавливается в такой последовательности:

1. Снять компрессор с холодильника.
2. Подключить электрические провода к электронному блоку.
3. Установить топливные фильтры на входной и выходной патрубки.
4. Подсоединить к выходному фильтру спиральный шланг.
5. Подключить воздушный пистолет.

Операции выполняются с осторожностью, чтобы не получить травму. В качестве хладогента в современных холодильниках используется фреон, который является инертным газом, но при нагреве это вещество небезопасно для здоровья. В обязательном порядке все работы по демонтажу двигателя осуществляются при отключении холодильника от бытовой электрической сети.

Для демонтажа компрессора достаточно перекусить пассатижами медные трубки, на расстоянии около 10 см от детали. Затем открутить отвёрткой четыре винта, с помощью которых к корпусу холодильника присоединяются амортизаторы этой детали.

Если в процессе демонтажа пришлось снять электрический кабель, то его устанавливают на место. Основное отличие использования детали холодильника в самодельном компрессоре заключается в том, что мотор должен работать постоянно при включении устройства. Поэтому провод, идущий к реле холодильника, необходимо отсоединить, а контакты соединить между собой для беспрерывного поступления электрического тока.

Компрессор от холодильника для накачки колес Watch this video on YouTube

После извлечения компрессора из холодильника трубки сплюснуты, поэтому первое, что требуется сделать, – это восстановить геометрию патрубков. Для этого ножовкой по металлу спиливается по 0,5 см на входящих и выходящих трубках.

Чтобы воздух, поступающий внутрь компрессора, очищался от пыли потребуется установить топливный фильтр от авто на входящий патрубок. Для этого достаточно отделить от воздушного шланга 10 см, затем надеть отрезок на входящий патрубок, после чего затянуть его хомутом подходящего диаметра. На следующем этапе на соединительный шланг надевается хомут и устанавливается фильтр. После затягивания хомута, удерживающего фильтр, сборка входящей части компрессора будет завершена. Если на начальном этапе изготовления самодельного компрессора сложно определить, где воздушный вход, то достаточно включить компрессор в сеть. Входящий патрубок будет интенсивно прокачивать воздух внутрь. Для определения движения воздуха следует дотронуться до медной трубки рукой.

На выходящий патрубок устанавливается второй фильтр. Эта деталь выполняет функцию маслоотделителя. Чтобы внутренние детали не изнашивались, внутрь корпуса компрессора заливается масло. Установив фильтр на выходе можно исключить вероятность попадания масла внутрь колеса вместе с воздухом.

Для того чтобы во время накачивания колёс можно было легко перемещаться, к выходному фильтру подсоединяется спиральный шланг, который следует надёжно зафиксировать хомутом.

После установки воздушного пистолета компрессор для накачки колёс будет готов к эксплуатации. Если пошаговый процесс выполнен как описано выше, то такая самоделка позволит легко установить необходимое давление в шинах. При этом по производительности устройство не уступит промышленным образцам.

Сжатый воздух можно использовать также для очистки электронной аппаратуры от пыли, а установленный в гараже прибор используется для удаления загрязнений с труднодоступных участков ДВС.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря

– либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление. Так работают все агрегаты

, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.

Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.

Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.

Проверка работоспособности

Дело в том, что мы снимаем устройство со старого холодильника, поэтому необходимо удостовериться, что наш агрегат еще «жив». Итак, расплющиваем плоскогубцами трубки — это нужно для того, чтобы через них проходил воздушный поток. Далее нам нужно поставить пусковое реле в то положение, в котором оно стояло в конструкции холодильника. Это очень важно, ведь при неправильном положении существует риск поломки устройства, а также выхода из строя обмотки компрессора.

На корпусе реле есть провода, к которым необходимо прикрутить кусок провода с вилкой. Место соединения лучше обмотать изолентой, чтобы исключить риск поражения током. Включаем устройство в розетку. Если вы все сделали верно, то компрессор будет работать, а из его трубок будет идти воздух. Кстати, необходимо пометить из какой трубки выходит воздушный поток, а в какую ходит.

Процесс изготовления

Подготовка компрессора

Определите, где у компрессора трубка для входящего воздушного потока, а где исходящая. Для этого можно ненадолго включить компрессор в розетку и определить, из какой трубочки дует воздух. Обязательно пометьте трубочки у основания, чтобы не перепутать. Это можно сделать цветной изолентой или кусочком медицинского пластыря.

Аккуратно подрежьте трубочки примерно до 10см. Это нужно для удобства подключения шлангов.

Для компрессора важно вертикальное положение. На корпусе реле имеется стрелочка, указывающая вверх

Будет удобно, если мы закрепим компрессор в правильном положении.

Ресивер

Рассмотрим упрощенный вариант с пластиковой канистрой. Прорежем в крышке два отверстия под трубки. Входную трубку нужно сделать длинной, почти до дна. Исходящую можно сделать короткой, около 10см.

Снаружи остаются небольшие отрезки около 2-3 см. Конструкцию следует закрепить эпоксидной смолой, чтобы обеспечить герметичность. В случае со старым огнетушителем те же действия придется проделывать паяя и приваривая штуцеры. Зато на металлический корпус можно установить манометр.

Соединение деталей

На короткий кусок топливного шланга закрепите бензиновый фильтр. Второй конец наденьте на входящую трубку компрессора. Фильтр нужен для того, чтобы пыль не падала в компрессор.

Вторым куском топливного шланга соедините выходную трубку компрессора и входную емкости ресивера. Воздушный поток пойдет из компрессора в ресивер. На шланги ставим хомуты, поскольку воздух идет под давлением. Еще один короткий отрезок топливного шланга нужен для того, чтобы закрепить дизельный фильтр. Фильтр нужен для очистки воздушного потока. На выходящий штуцер можно закреплять шланг и оборудование.

Ресурсы для сборки компрессора

Материалы:

• Компрессор от холодильника;
• Кабель подключения с вилкой;
• Воздушный фильтр автомобильный – 2 шт;
• Кислородный шланг для патрубков;
• Спиральный кислородный шланг с быстросъемными переходниками;
• Воздушный пистолет для подкачки колес;
• Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Собираем компрессорную установку

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.

Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением. Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.

Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.

Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.

Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующее:

• Ресивер. Как альтернативный вариант подойдёт корпус от старого огнетушителя. Также можно сварить такой корпус из листа металла или трубы.
• Набор различных шлангов. Можно использовать автомобильные шланги. Один должен быть 100 миллиметров, а два не менее 600 миллиметров.
• Расходные материалы. Бензиновый фильтр от автомобиля, манометр, хомуты, проволока и тому подобное.
• Инструмент для скрепления. Плоскогубцы, отвёртки, дрель с набором свёрл.
• Дополнительно потребуется деревянная доска, которая будет основой для всей конструкции. К ней компрессор необходимо привинтить с помощью обычных саморезов. Нужно крепить аппарат к доске в том положении, в котором он был размещён непосредственно на холодильнике.

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.

Ресивер можно делать из пластика, и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Для этого в ресивере нужно просверлить отверстие для гайки, которую необходимо в таком отверстии заварить. Затем есть возможность завинтить манометр в гайку. После этого заканчивается работа над созданием самодельного компрессора из холодильника. Для покраски можно использовать любые материалы, но сначала можно для избежания коррозии зачистить и прогрунтовать. После этого только следует прикрепить ресивер к основе с помощью проволки.

Необходимые материалы

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

• манометр;
• редуктор с фильтром защиты от масла и влаги;
• реле для регулировки давления;
• фильтр очистки для бензиновых двигателей;
• крестовина для воды с резьбой внутри;
• переходники резьбовые;
• хомуты;
• мотор;
• ресивер;
• масло для двигателя;
• выключатель под напряжение в 220В;

• трубки из латуни;
• маслостойкий шланг;
• деревянная доска;
• шприц;
• средство для удаления ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• эмаль для металла;
• пилка или напильник
• колеса от мебели;
• фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Мощность

Способность создать высокое давление без дополнительной нагрузки на двигатель.

У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.

Это происходит по причине малой производительности автомобильных компрессоров.

Краскопульт из компрессора от холодильника

Из старого холодильника домашним мастерам удаётся собирать качественные компрессоры для краскопульта. Профессиональное оборудование для покраски автомобилей стоит больших денег, ведь запрос на такие устройства является высоким. Если воспользоваться этим методом, то можно при минимальных финансовых затратах получить рабочее устройство.

Компрессор является главным узлом такой системы, поэтому его необходимо аккуратно извлечь из холодильника. Для такой работы достаточно использовать кусачки и отвёртку.

Самодельный краскопульт работает от бытовой электросети, в которой происходят значительные колебания напряжения, поэтому чтобы поддерживать давление во время покраски автомобиля на определённом уровне, компрессор следует оборудовать ресивером. Для этой цели применяется огнетушитель или газовый баллон. При выборе ёмкости следует обратить внимание на её состояние. Если металл сильно проржавел, то накачивать воздух под значительным давлением в такой резервуар небезопасно.

Для ресивера подойдут чистые баллоны объёмом не менее 10 литров. Чтобы в процессе использования самодельного ресивера можно было контролировать давление, на баллон устанавливают манометр, а для предотвращения образования чрезмерного давления – редуктор. Монтируются эти детали на водопроводный четверник, который устанавливается на выход огнетушителя или газового баллона. К редуктору подключается кислородный шланг достаточной длины, чтобы можно было свободно перемещаться с краскопультом при работе.

Для распыления краски лучше приобрести заводской аэрограф. Самодельные изделия не позволят качественно производить дозировку, что приведёт к нарушению равномерности нанесения лакокрасочного покрытия.

Функцию насоса, который будет накачивать в резервуар воздух, будет выполнять компрессор от холодильника. Чтобы постоянно не отвлекаться для включения мотора достаточно установить реле давления. Такой элемент электрической схемы будет запускать компрессор, когда давление снизится до минимального значения.

После проведения демонтажных работ трубки, выходящие из компрессора, будут приплюснуты, поэтому для соединения их со шлангом потребуется обрезать ножовкой по металлу деформированные участки. Выполнять эту работу следует таким образом, чтобы металлическая стружка не попала внутрь устройства.

Далее, по инструкции, следует обязательно установить воздушные фильтры. Для этой цели подходят автомобильные топливные изделия, применение которых в компрессорной установке позволит очистить входящий воздух от пыли, а выходящих – от моторного масла. Фильтры соединяются с трубками посредством переходников из отрезков кислородного шланга. Все соединения должны быть качественно зафиксированы хомутами.

Чтобы при отключении устройства воздух не поступал снова в компрессор, после выходящего фильтра устанавливается дополнительный клапан. Такая конструкция позволит сохранять давление на необходимом уровне.

Когда ресивер и компрессор будут готовы к эксплуатации, их устанавливают на платформу. Для перемещения изделия по горизонтальной поверхности наиболее подходят основания на металлической пластине, оборудованной колёсиками. Для того чтобы монтаж самодельного краскопульта выполнить с минимальными временными затратами, прежде чем приступить к работе, рекомендуется сделать небольшой чертёж. Такой подход позволяет избежать ошибок в конструкции, ещё на стадии проектирования.

Если причиной выхода из строя холодильника стал не компрессор, то после извлечения детали из неё можно сделать отличный компрессор для подкачки шин или для покраски автомобиля. Корпусу холодильника можно дать вторую жизнь. Например, использовать его в качестве цветочной клумбы, полки для запчастей и инструментов. Если появится желание заняться птицеводством, то из холодильника изготавливается надёжный инкубатор, который не будет уступать по своим характеристикам лучшим промышленным образцам. Трубки радиатора не следует сдавать в металлолом. Из них можно делать отопительные установки, в том числе работающие на энергии солнца. В общем, холодильник является таким устройством, все детали которого можно использовать после того, как техника отслужит свой век.

Компрессор может быть использован в самых различных областях — для подкачки шин, аэрографии, покраски запчастей и т.д. Обладая необходимыми инструментами и определенными техническими знаниями, вполне можно самостоятельно изготовить данный агрегат на основе обычного холодильника. Самодельный компрессор дает порядка 7 атмосфер, что вполне достаточно для рядовой гаражной мастерской, поэтому многие все чаще задумываются о том, каким образом можно сделать такой компрессор? Компрессор из холодильника своими руками получится довольно тихий и, что самое главное, дешевый по своей себестоимости.

Что лучше — самодельный вариант или профессиональное устройство?

• В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
• В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
• Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
• В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно, моторесурс у них маленький, но зато отсутствуют различные выхлопы. Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут этого масла предостаточно. Кстати, нужно обращать внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.
• Главная особенность самодельного компрессора — это то, что он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность. Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
• Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие мы берем от старой техники, а регулировочная аппаратура обойдется нам в одну тысячу рублей. Что касается заводского компрессора, то тут дело обстоит по другому.
• В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.
• Заводской компрессор являются законченным техническим устройством, поэтому какая-либо импровизация с ним невозможна. С самодельным же агрегатом можно делать практически все — выводить некоторые детали за пределы корпуса, либо спрятать все в одной коробке, а сверху приделать ручку для удобства транспортировки.
• На самодельный компрессор можно установить вентилятор, чтобы он охлаждал устройство извне.

Большинство холодильных компрессоров обладают некоторыми ограничениями в плане своей работы. Всего разделяют несколько режимов:

• Нормальный — от 16 до 32 C.
• Субнормальный — от 10 до 32 C.
• Тропический — от 18 до 43 C.
• Субтропический — от 18 до 38 C.

Однако, чаще встречаются комбинированные режимы, обладая различным диапазоном.

Таким образом, самодельный компрессор может быть намного эффективнее заводских, в плане работы с воздухом.

На видео вариант самодельного компрессора для накачки колес

Плюсы и минусы компрессоров от авто и холодильника

Автомобильный компрессор хорош тем, что может работать от аккумулятора. Правда, если использовать его для каких-то стационарных поделок, то это вовсе и не аргумент.

Автомобильный компрессор работает немного быстрее своего оппонента. Однако разница не столь уж и большая, чтобы делать однозначные выводы.

Cоветуем: Противооткатный складной упор для колеса своими руками

Преимущество холодильного компрессора заключается в том, что он более вынослив, чем автомобильный. По большому счету, он способен работать годами. А также он качает до 30 атмосфер.

Тест скорости показал, что компрессор от холодильника создает давление в колесе в 2 атмосферы за 2 минуты 45 секунд.

Тогда как автомобильный компрессор справляется с этой же задачей всего за 1 минуту 29 секунд.

Подробный обзор компрессоров рекомендуем посмотреть в видеоролике на нашем сайте.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

• Требуется защищать технику от перегрева. Иначе она может выйти из строя.
• Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
• Использовать самодельный компрессор нужно строго по назначению.
• Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
• Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Выводы и рекомендации по обслуживанию

Работа собранного агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Нагружать компрессор более чем на 75% от мощности нежелательно. Но достаточно сложно понять, где находится черта, за которую нельзя заступать, спрогнозировать какое давление будет показывать компрессор. Это зависит от того, когда был выпущен холодильник, какой он марки. На старых моделях этот показатель будет лучше. Тогда для комфортной качественной работы понадобится только замена расходных фильтров.
