Таль своими руками для гаража: как сделать, материалы и инструменты, описание

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

полиспасты;
барабанные конструкции;
рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

траверса;
скоба для переноски;
щека для монтажа деталей;
колесо (блок);
упор;
подшипник;
втулка;
ось;
держатель оси;
масленка для подшипников;
ограничитель тали;
гайка;
подшипник;
щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза. Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Как сделать тальку своими руками

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

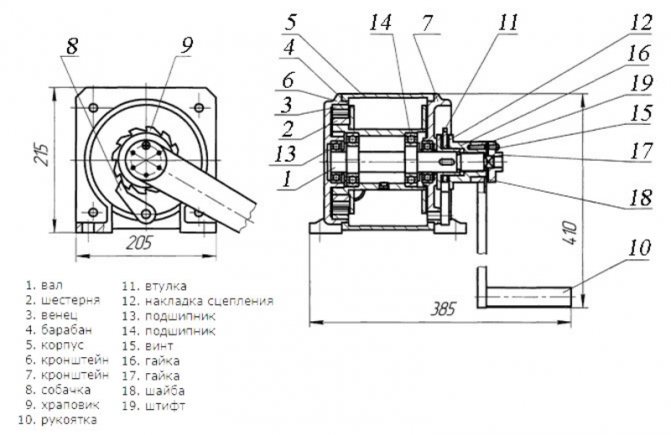

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Упрощение сборки устройства

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.

Установка грузоподъемного механизма – ручного или автоматического

Для механического подъема грузов на каркас нужно установить ручную таль – червячная лебедка и трос. Как закрепить таль на каркасе:

сбоку стойки устанавливаем ручную червяную лебедку (грузоподъемность 800 кг, не меньше);
стальной трос передвигается по роликам.

Такой механизм позволяет легко поднять двигатель или легковой автомобиль за капот с одной стороны.

Можно взять в качестве привода подъемный механизм и ролики от двери лифта. Там ролики надежные и прочные.

На изготовленное основание можно установить и электрический привод подъемника. Движка на 300 – 500 Вт будет вполне достаточно для несложных ремонтных работ в гараже.

Такие краны часто используют для ремонта и реконструкции старых деревянных домов. Постройка рубленого дома пойдет быстрее, если бревна укладывать при помощи передвижного самодельного крана. В этом случае ширина каркаса — по длине бревен сруба.

А можно сделать и более простой подъемник для двигателя, на одной подпорке, смотрите видео.

Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.

Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.

Шестеренчатые ручные тали – оправдана ли популярность?

Главным преимуществом такого вида талей считается простота конструкции и надежность. Без них не обойтись во многих отраслях: ни в строительной, ни в горнодобывающей промышленности, ни в сельском хозяйстве, ни на топливно-энергетических предприятиях и других. Такое приспособление можно использовать не только в помещениях, но также и на открытом воздухе, даже если отсутствуют источники питания. Более того, такие тали не только безопасны в работе, но и неприхотливы в использовании и отличаются долговечным механизмом.

Шестеренчатый вид талей приспособлен для работы с большими грузами весом от 0,5 до 10 тонн, а поднимать их свободно можно на высоту до 12 м. Специальная грузовая цепь с крюком рассчитана на такую нагрузку, а имеющаяся дополнительная приводная цепь обеспечит не только хорошее движение, но и легкое перемещение грузов. Управлять работой такой тали надо, стоя на земле. Действие начинается с приводной цепи, это приспособление и есть стационарный механизм, а его цель – поднимать или спускать грузы с полок, находящихся высоко.

Для перемещения грузов талью устанавливаются монорельсы в помещениях. Такие стационарные приспособления обычно используют, когда не нужно постоянно передвигать и поднимать грузы. Они не предназначены для большого объема работы, и скорость передвижения очень низкая, это надо учитывать при выборе данного инструмента. Но в то же время, если нужно поднимать хрупкий товар или предмет, то это самые удачные тали. Теперь нужно поговорить о конкурентной модели.

Ручная таль своими руками

Далеко не каждый груз можно легко и просто поднять самостоятельно и даже при помощи целой системы дополнительных блоков монтажа, для которых ещё стоит найти место в помещении, а в большинстве случаев в быту будет нелишним использовать таль ручную шестеренную.
Довольно сложно человеку, который ранее никогда не имел дела с осуществлением подъёма на каких-либо механизмах, решить какой тип прибора стоит приобрести из всех имеющихся.

В этом случае будет довольно много типовых вариаций, сюда будут входить рычажные и червячные тали, но более интересными станет оперирование процессом подъёма лишних грузов цепной, шестеренной, стационарная, а также передвижной талью.

Дело в том, что большое число тяговых инструментов подразумевает в себе непосредственное взаимодействие двух операторов с отдельными механизмами.

Другими словами — стоит более подробно рассмотреть шестерёночный тип механизма.

Такого типа таль способна находиться совершенно на любой высоте, а движение самого крюка как вверх, так и вниз оператором управляются на определённом расстояние, вращая для этого особый шкив или же легко потянуть за замкнутую цепь тяги.

Всё, что нужно для того, чтобы осуществить
работу механизма для подъёма — это кольцо, за которое стоит закрепить верхний, фиксирующий крюк.
Кроме всего прочего, цеплять устройство можно и к особой каретке, которая будет крепиться к движущимся роликам на двутавровой балке (управление перемещением в этом случае будет происходить также при помощи специальной тяги с уровня оператора до высоты в 12 метров), в то время как рычажные и червячные приборы следует поднять на ту либо иную высоту.

Отдельные позиции в тяговых механизмах будут занимать тельферы — вид талей, обладающих электрическим приводом, а также дополнительным пультом по управлению. Но, ввиду того что к ручным типам устройств они не будут относиться, то рассматривать их не нужно.

Процесс функционирования

Принцип воздействия такого механизма будет рассматриваться довольно просто и будет по-настоящему надёжным. Вращающая при помощи специального шкива бесконечно замкнутая цепь будет перекинута через специализированное тяговое колесо, которое будет находиться с боковой стороны от корпуса самой тали.
После при помощи приводного вала с насечкой зубчатого типа крутящий момент будет передаваться сразу же на две шестерни, которые стоит использовать для улавливания общего направления совершения вращения в тяговом колесе. От них через одно колесо с зубцами можно привести в действие такой блок груза со звездой, через который и будет перекинута пластичная цепь (она может быть двойного, тройного типа в зависимости от осуществления нагрузки на одну таль).
Число специальных операторов может быть совершенно разным, с механизмом можно осуществлять работу как одному человеку, так и сразу трём. От того, какое количество пользователей начнут тянуть за замкнутую сварочную цепь в первую очередь и будет зависеть общая скорость поднятия грунта на определённую высоту.

Если представить, что такая тяговая цепь не сварена в одно кольцо, то в наших руках уже будут находиться несколько концов, потянув за один из них, мы сможет заставить вал совершать вращение в одну сторону и крюк сможет опуститься.

Следует потянуть за второй конец верёвки и в этом случае подцепленный груз будет снова поднят на определённую высоту. Но при условии того, что таль ручного типа может располагаться на высоте около 12 метров, один из концов цепи тяги будет замкнут и быстро начнёт исчезать под потолком, именно по этой причине она и будет замкнутого типа.

Для того чтобы весь груз не нужно было постоянно удерживать на такой высоте силами оператора, механизм обладает дисковым типом тормоза, который будет находиться в самом тяговом колесе.

Устройство, которое включает в себя сразу несколько узлов по своему характеру должно быть очень прочным и надёжным. Но заявленная производителем прочность в таком устройстве имеется не всегда и в некоторых случаях просто не соответствует действительности. Именно по этой причине лучше всего будет, чтобы в характеристике прибора был указан сплав, из которого происходило создание зубчатого колеса. Оптимальным вариантом в этом случае станет сплав из материала для шестерни — легированная сталь, которая несёт в себе от 0,1 до 0,6 процентов углерода.

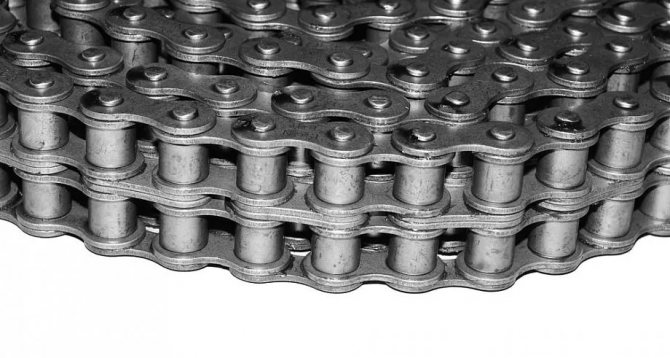

Цепи лучше всего будет использовать оцинкованные или же вороненые, то есть такие, какие в достаточной степени защищены от воздействия коррозии. От ударов по механизмам устройство чаще всего закрывается при помощи специального и крепкого кожуха.
Все тали, в том числе и шестерёночного типа бывают совершенно разных моделей, у каждой из которых есть определённая грузоподъёмность. Последней чаще всего будут соответствовать и другие параметры, к примеру, общий диаметр цепей, их число в одном блоке и масса на отдельный метр, а также вес самой тали и её общие габариты. Две последние характеристики должны учитываться совместно с цепями, то есть, от верхнего крюка (зацепного) до нижнего (тягового) в самой верхней точки устройства. Если же говорить об уровне общей высоты, на которую стоит производить подъём устройства, она будет варьироваться от 3 до 12 метров для различных типовых талей. Все характеристики можно увидеть и более подробно рассмотреть в специальной таблице приборов.

Размеры тали в этом случае будут определяться следующими позициями: А — это общая высота всего устройства, В — это профильная ширина изделия, С — лицевая ширина, G — внутренний диаметр в коробке, а также Н — общая длина в предохранительном замке.

Использование талей в жизни

В загородном хозяйстве можно найти немалое число работ, где в качестве хорошего помощника будут выступать специальные подъёмные устройства.

Прежде всего, при рассмотрении такого механизма возникает особая мысль о поднятии такого тяжёлого груза к чердачному окну.

Это могут быть простые мешки с комбикормом для домашних питомцев, сельскохозяйственные блоки сена либо даже строительные материалы для того, чтобы осуществить перестил всей кровли.

Да и во время строительства дома ручной тип тали может хорошо использоваться, особенно во время возведения каркасной конструкции.

Хватит того, что вы приобретёте просто небольшой кран, который будет включать в себя специальную мобильную консольную стрелу либо сколотите такое же изделие из поручных пиломатериалов, в этом случае у вас появится собственная строительное оборудование. Её и специальные железобетонные блоки под ленточный фундамент у забора либо постройки можно в специальной траншее опускать, а также тяжёлые типы столбов выстраивать вертикально, а кирпичи поднимать на второй уровень у строящегося коттеджа.

Категорически запрещено применять таль для поднятия на большую высоту животных либо людей, так как это станет наигрубейшим нарушением правила безопасности.

В условиях гаража такое устройство также бывает в большинстве случаев довольно полезно, к примеру, для того чтобы приподнять кузов или же извлечь двигатель из капота транспорта.

Даже в современной квартире несложного отыскать применение такому полезному прибору, особенно, если в доме имеются высокие потолки.

В частности, владелец как скутера, таки мопеда способен поднимать своё двухколёсное устройство передвижения на балконы, находящиеся на вторых этажах.

Рычажная таль – выгодная физика грузоподъемности

Данный вид талей необходим для работы с маленькими грузами, вес которых не более 5 тонн, да и поднять его можно на высоту, равную росту человека. Все зависит от конструктивного решения. Подъем, спуск и перемещение осуществляется с помощью рычага, вмонтированного в корпус. Управляет талью оператор, находящийся около приспособления. Такие модели хороши для натяжений тросов и подъемов грузов. Так как они не приспособлены для большого объема работ, то применение им находят коммунальные службы.

Они необходимы тогда, когда нужно натянуть кабели или установить трубы внизу траншей, а также для установки люков. С их помощью лесники вытаскивают пни, а промышленники размещают тяжелое оборудование в цехах. Часто их предназначение – приподнимать груз для того, чтобы с ним работать, так действует и домкрат. Это могут быть различные ремонтные работы, например, в автомастерских. Для облегчения работы с рычажными талями их дополнительно оснащают специальными тележками.

Червячные тали – компактный силач

Кроме этих основных видов ручных талей, существуют также и другие. В последнее время часто пользуются червячными талями. Для работы их подвешивают стационарно или пользуются передвижной «кошкой». Это удобно для перемещения грузов по горизонтали, такие тали могут передвигаться по двутавровым балкам. Моделей данного типа приспособлений очень много. Их применяют для подъема или удержания в поднятом положении грузов, подходят они и для перемещения. Все происходит по специальному подвесному пути из двутаврового профиля.

Их преимущество в том, что работы могут выполняться в помещениях, небольших по площади, а расстояние между балками и грузами может быть незначительным. Применять для работы такие тали можно и на открытом воздухе.

У них есть некоторые особенности, например, поворотный кожух (а поворачиваться конструкция может на все 360 градусов) позволяет управлять работой с любого места, то есть поднимать и опускать груз можно в любом положении. Это создает дополнительную безопасность, оператор во время работы может находиться сбоку от талей и также от самого груза. Также данный вид талей отличается надежностью, износостойкостью и мало нагревающимся тормозом. Все это делает их малошумными и удобными. А благодаря малой строительной высоте, работать с данным оборудованием можно в ограниченных пространствах в вертикальных положениях.

Вариации крепления механизмов передвижения тали электрической

Конструкция подъемного механизма адаптирована под фиксацию узла для перемещения груза вдоль горизонтальной плоскости. Такие механизмы разрабатываются для монорельсовых или двухрельсовых путей. Фиксаторы могут быть следующих типов:

Жесткие (безшарнирные) – для механизма передвижения нормального габарита. Полиспаст 2/1 и 4/1. На рис 4А представлена электрическая таль с одной тележкой.

Шарнирные (рис 4В I) – подъемное устройство не жестко закреплено около оси и ходовых колес.

Качающийся или полушарнирный – механизм подъема раскачивается. На рис. 4В представлена электрическая таль с двумя тележками.

Нешарнирный 2/1 и 4/1. Предусмотрен для талей с уменьшенными габаритами механизма передвижения. Узел подъема крепится сбоку от рельсового пути. Такая конструкция позволяет экономить полезное пространство.

Механизм подъема с узлом перемещения по двухрельсовому пути. Рис 6.

На Рис 4 приведена схема механизма передвижения, который включает электрический двигатель (2), редуктор (3), ведущий блок (4), ведомы блок (5).

Самодельная ручная таль – хорошая замена промышленным образцам, ведь она не менее эффективна. Так что стоит обзавестись таким помощником в хозяйстве, а мы поможем это сделать и расскажем об этом приспособлении.

Как сделать ручную таль – пошаговая схема

Шаг 1: Инструменты

Для начала нужно приобрести все необходимое. Вам точно пригодятся три опорные жерди-стойки, длина которых составляет около 4-х метров, а диаметр около 12 см, металлический прут с диаметром около 12 см, а на конце должна быть резьба, несколько шайб и гаек М12, а также металлическая цепь.

Шаг 2: Монтаж узлов

Для начала надо просверлить в каждой стойке-жерди отверстия. В эти отверстия протягивается прут, где на концах имеется резьба. На концы надеваются шайбы, и навинчиваются гайки, они ограничивают расхождения стоек на прутьях. Далее нужно зафиксировать по бокам на средней жерди на пруте цепь, а это делается с помощью отверстий. Цепь должна немного провисать, и на нее устанавливается блок с тросом, а он должен проходить вдоль средней стойки и закрепляться внизу.

Шаг 3: Активация

Стойки разводим на земле под углом 120 градусов, потом поднимаем за соединительные узлы вверх, и все устанавливаем, как треноги. Затем надо передвигать по очереди к центральной части приспособления каждую стойку, так надо выставить необходимую высоту тали и конус треноги. Груз, который нужно поднять, следует прицепить к тросу и при вращении редуктора оторвать от поверхности.

Как сделать таль?

Поделитесь чертежами или просто советами, как правильно сделать нормальную рабочую тальку. надо свой ЮМЗ раскатить.

Привет. У меня сделано так. Файлы: 039_4.jpg

Для того ,что-бы “разорвать” ЮМЗ не нужно таль – нужно лапы. Лапы сделанные из 8 швеллера или 70 уголок прикручиваются к лонжеронам, под кожух маховика домкрат и длинное бревно через поперечку задней навески под трансмиссию и три человека. Один на бревне держит равновесие, а 2 раскачивают (котят задние колеса,а передок зафиксирован).

Вот такая уменя самодельная. Файлы: img_6513_.jpg

А может козловый кран использовать ? как по мне так проше если надо скину фото так как делалось на “глаз” чертежов естественно нету

Вот такая уменя самодельная.
