Как сделать самодельный копировально-фрезерный станок (пантограф) по дереву своими руками

Давайте посмотрим внимательно вокруг нас, и мы увидим, как много одинаковых предметов вокруг. Они вроде бы похожи друг на друга, но отличаются размером, цветом …

Такое сходство называют подобием, т.е. понятием, характеризующим одинаковость формы объектов, независимо от их размеров. Вокруг нас великое множество подобных фигур. Подобие нас окружает. Вот некоторые примеры из нашей жизни.

Множество рисунков в детских раскрасках подобны друг другу.

Для того, чтоб их нарисовать, мы с вами можем использовать приспособление, которое называется пантограф.

Сегодня мы с вами сами сделаем простейший пантограф из трубочек для коктейля.

• 4 трубочки для коктейля (без гофры)
• 4 швейных булавки
• Узкий скотч
• Ножницы
• 2 фломастера

Как сделать пантограф для рисования

1. Соединяем трубочки булавкой на концах (булавка – ось вращения)
2. Берем третью трубочку, сгибаем ее пополам, прикрепляем булавками к середине двух первых трубочек.
3. У четвертой трубочки отрезаем кусочек длиной 3 см и приматываем его скотчем к сгибу третьей трубочки (сюда будем вставлять фломастер или карандаш).
4. У остатка 4 трубочки на длину 3 см разрезаем вдоль конец (как на рисунке).
5. Обхватили разрезанными кончиками фломастер и замотали скотчем.
6. Воткнуть булавку-фиксатор в первую трубочку (в свободный конец).
7. Сделать надрез в свободном конце второй трубочки на длину 2 см. На надрезанный конец второй трубочки надеваем 4 трубочку с фломастером.
8. Таким образом мы удлинили плечо пантографа.
9. Втыкаем булавку-фиксатор в 1 трубочке в основание. В держатель 3 трубочки вставляем фломастер. И рисуем! Смотрим, что фломастер на длинном плече (4 трубочке) рисует подобную фигуру, только больше размером.

Почему рисовать нужно фломастерами? Да потому, что конструкция получилась достаточно хрупкая, и требует минимум приложения усилий. А фломастеры, как мы знаем, рисую достаточно легко, не требуя нажима.

Но слово пантограф имеет много значений. Мы с вами сделали прибор для увеличения или уменьшения чертежей.

Это тоже пантографы: манипулятор для погрузочно-разгрузочных работ («механическая рука»)

И в детской игрушке механизм движения лягушки называется пантографом.

И токосъёмник на электровозах, электропоездах и трамваях, служащий для токосъема с контактной сети — это тоже пантограф.

Оглянись вокруг себя, найди дома механизмы–пантографы. О своих находках напиши в комментариях. Не забудь поделиться с друзьями, нажав кнопочки соц.сетей.

Источник: naukaveselo.ru

Юный техник — для умелых рук 1987-09, страница 12

Сделай для шхолы

Этот несложный чертежный прибор можно использовать для перечерчивания планов, чертежей, географических карт или декоративных элементов, увеличивая или уменьшая их масштаб в 1,5, 2 и 3 раза.

Прибор представляет собой параллелограмм, образуемый четырьмя планками — двумя длинными и двумя короткими из хорошо оструганного дерева твердых пород (дуб, бук или береза). Между собой планки связаны винтами и гайками. Обратите внимание на винт (вид Б) — он необычного вида. Своей нижней скругленной головкой он опирается на поверхность стола, разгружая таким образом узел А, с помощью которого пантограф крепится к крышке.

Если прибором пользуются для получения копии в увеличенном масштабе, в узле Б закрепляется обводной штифт — им может быть затупленный гвоздь, зажатый в цанговый карандаш, а в узле В закрепляется обычный карандаш, фломастер или шариковая ручка. Обводя штифтом линии оригинала, мы получим на бумаге копию заданного масштаба увеличения. Для получения копии в уменьшенном виде обводной штифт и пишущий инструмент меняют местами. Для выбора масштаба в длинных и коротких планках предусмотрены отверстия и введено цифровое обозначение, кратность уменьшения или увеличения.

Зажимные штифты проще всего сделать из куска резины в виде плоских шайб. Отверстия в шайбах следует прорезать такими, чтобы цанговый карандаш и пишущий инструмент входили в него плотно.

Для крепления прибора к рабочему столу предусмотрена струбцина. Ее надо изготовить из стальной пластины толщиной 1,5 мм. Чтобы струбцина не царапала крышку стола, вырежьте под нее прокладку из резины толщиной 2 мм. На верхней плоскости струбцины предусмотрено отверстие, куда вставляется ось пантографа. Как видите, здесь нет подшипника. Потому для снижения трения между деталями установите швйбы.

На рисунке цифрами обозначены: 1 — струбцина, 2 — резиновая прокладка, 3 — крышка стола, 4 — длинная лпанка, 5 — короткая планка и 6 — резиновые фиксаторы.

Источник: zhurnalko.net

Принцип работы пантографа прибора для перерисовки планов и чертежей

Давайте посмотрим внимательно вокруг нас, и мы увидим, как много одинаковых предметов вокруг. Они вроде бы похожи друг на друга, но отличаются размером, цветом …

Такое сходство называют подобием, т.е. понятием, характеризующим одинаковость формы объектов, независимо от их размеров. Вокруг нас великое множество подобных фигур. Подобие нас окружает. Вот некоторые примеры из нашей жизни.

Множество рисунков в детских раскрасках подобны друг другу.

Для того, чтоб их нарисовать, мы с вами можем использовать приспособление, которое называется пантограф.

Фрезер, оснащенный пантографом, позволяет в процессе работы выполнять повторение параллельных линий обрабатываемого изделия.

Такая процедура облегчает изготовление фасонных деталей, различных орнаментов и узоров.

Кроме того, с помощью пантографа можно выполнять различные надписи на металлических и деревянных пластинах.

Самодельный пантограф сделать не сложно, для этого только понадобятся 4 рычага-линейки. Три таких рычага должны быть длинными, а один — коротким. Кроме того, в них понадобится сделать несколько отверстий, чтобы произвести крепление осей.

Оси будут использоваться для установки механизма и крепления стержня. Осевой механизм представляет собой шпильку, на конце которой находится шляпка.

Копировальная часть должна напоминать элемент циркуля, в котором крепится грифель. Такую стержневую часть можно изготовить из наконечника пластиковой спицы.

Подобный наконечник будет мягко скользить в процессе работы и не испортит оригинальную деталь.

Также понадобится ось, на которую будет опираться вся механическая часть устройства. Она должна быть снабжена пяткой, выполняющей роль упора. Последняя или крайняя направляющая будет выполнять роль крепежа всей конструкции при помощи специальной бобышки.

Подобная бобышка должна быть изготовлена из алюминиевого цилиндра. В ее нижней части нужно закрепить 3 жала, которые можно сделать из маленьких мебельных гвоздей. С помощью таких гвоздиков будет выполняться фиксация основания на обрабатываемой пластине.

Завершение работ

Следующим шагом является сборка копировального механизма для фрезера. Для этого надо подготовить следующие комплектующие:

• 4 линейки;
• 8 латунных втулок.

Линейки должны быть из оргстекла или пластика, их толщина — 4-5 мм. Также в качестве материала для изготовления линеек можно использовать плексиглас.

Далее выполняется разметка этих линейных частей.

К этому процессу следует подойти очень тщательно, поскольку малейшая ошибка в размерах может привести к неправильной работе пантографа.

На нанесенных разметках сверлятся отверстия. При этом должна соблюдаться их соосность. Чтобы этого добиться, нужно сложить все линейки вместе и одновременно просверлить в них отверстия.

Затем в подготовленные отверстия нужно вставить латунные втулки. При их установке должен соблюдаться небольшой натяг: это поможет втулкам плотнее держаться в линейках.

Для того чтобы закрепить осевые части во втулках, нужно изготовить специальные зажимы.

Сделать их можно из стальной закаленной проволоки, диаметр которой должен составлять 1-1,5 мм.

Затем выполняется сборка бобышки. В ее нижней части делаются глухие отверстия, которые можно пробить керном. Гвозди нужно установить таким образом, чтобы они выступали из тела бобышки на 2-3 мм.

Подготовив все необходимые части пантографа, выполняют их сборку.

Во время этого процесса нужно следить за тем, чтобы все подвижные части имели плавный и легкий ход.

При этом все подготовленные отверстия следует промаркировать. Согласно этой маркировке можно выполнять масштабирование изготавливаемой копии детали.

moiinstrumenty.ru

Сделай для шхолы

Пантограф

Этот несложный чертежный прибор можно использовать для перечерчивания планов, чертежей, географических карт или декоративных элементов, увеличивая или уменьшая их масштаб в 1,5, 2 и 3 раза.

Прибор представляет собой параллелограмм, образуемый четырьмя планками — двумя длинными и двумя короткими из хорошо оструганного дерева твердых пород (дуб, бук или береза).

Между собой планки связаны винтами и гайками. Обратите внимание на винт (вид Б) — он необычного вида.

Если прибором пользуются для получения копии в увеличенном масштабе, в узле Б закрепляется обводной штифт — им может быть затупленный гвоздь, зажатый в цанговый карандаш, а в узле В закрепляется обычный карандаш, фломастер или шариковая ручка.

Обводя штифтом линии оригинала, мы получим на бумаге копию заданного масштаба увеличения. Для получения копии в уменьшенном виде обводной штифт и пишущий инструмент меняют местами.

Для выбора масштаба в длинных и коротких планках предусмотрены отверстия и введено цифровое обозначение, кратность уменьшения или увеличения.

Зажимные штифты проще всего сделать из куска резины в виде плоских шайб. Отверстия в шайбах следует прорезать такими, чтобы цанговый карандаш и пишущий инструмент входили в него плотно.

Для крепления прибора к рабочему столу предусмотрена струбцина. Ее надо изготовить из стальной пластины толщиной 1,5 мм.

Чтобы струбцина не царапала крышку стола, вырежьте под нее прокладку из резины толщиной 2 мм. На верхней плоскости струбцины предусмотрено отверстие, куда вставляется ось пантографа.

Как видите, здесь нет подшипника. Потому для снижения трения между деталями установите швйбы.

А. САЛЬНИКОВ

На рисунке цифрами обозначены: 1 — струбцина, 2 — резиновая прокладка, 3 — крышка стола, 4 — длинная лпанка, 5 — короткая планка и 6 — резиновые фиксаторы.

12

zhurnalko.net

Что такое копировально-фрезерное оборудование

Такое оборудование является уникальным, т.к. при своей сравнительно простой конструкции способно копировать сложные изделия, даже тонкой ручной работы.

По сути, агрегат был разработан для фрезерования криволинейных элементов:

1. Осуществляется это способом копирования по шаблонам. Они позволяют делать операцию точной максимально, без использования ручной работы. Данное свойство агрегата гарантирует, что изготовленные элементы будут идентичны по размеру и форме.
2. Вы можете применять при этом один образец для всех заготовок или использовать как шаблон уже готовые изделия.
3. Когда таких параметров недостаточно – есть возможность значительно повысить точность станка.

Обратите внимание! Инструкция рекомендует комплектовать его для этого особым копирующим приспособлением. Называется оно «пантографом» и служит для точнейшего сообщения передвижения копирующего узла (головки) основному приспособлению, которое обрабатывает деталь.

Когда шаблон имеет много тонких изящных деталей, станок с пантографом незаменим.

Конструкция агрегата

Копировально-фрезерные агрегаты дают возможность обработки рельефов или профилей:

1. Заготовки обрабатываются особым инструментом — фрезой, сделанной из твердых сплавов.
2. Она повторяет в полном объеме передвижения копира, который воспроизводит очертания шаблона.
3. Копир оснащается электронной либо механической связью, имеющей систему слежения и отвечающей за траекторию перемещения инструмента.
4. Копиром может выступать плоский либо трехмерный образец, а также контурная схема либо модель-эталон.
5. При этом особый щуп регистрирует контуры детали. Далее эти данные сообщаются инструменту.
6. В наиболее современных станках щуп заменяется фотоэлементом, имеющим увеличенную точность.

Обратите внимание! Пантограф в описываемых агрегатах играет важнейшую роль. Он оборудуется специальным направляющим«пальцем».

Тот перемещается по копиру, при этом с максимальной точностью определяя геометрические параметры образца. От пропорций «плеч» пантографа зависит итоговый размер полученной копии.

Станок «Дупликарвер»

Наиболее популярным брендом копировально-фрезерных станков являются агрегаты марки «Дупликарвер»:

1. Его режущим инструментом является фреза из твердых сплавов, воспроизводящая на заготовке контур либо поверхность копира.
2. Тот имеет механическую, гидравлическую либо пневматическую связь с отслеживающей системой, определяющей направление перемещения фрезы. Резак воздействует на усилительное приспособление и влияет на исполнительный узел.
3. Копиром может быть плоский или пространственный шаблон, контурная схема, эталонный образец. Копировальным приспособлением может выступать палец, фотоэлемент, щуп либо ролик. Данный узел и заготовка размещаются на вращающемся рабочем столе.
4. Исполнительным органом агрегата могут быть соленоид, дифференциал, винт, муфта электромагнитная, золотник. В усилительных узлах используется гидравлическое, электрооптическое либо электромагнитное реле.
5. Скорость передвижения отслеживающего приспособления определяет уровень точности профиля (до 0.02 мм), а также степень шероховатости детали.

1. В движение станок приводит электромотор и силовой гидроцилиндр.
2. Пантограф, дающий возможность повторять продукцию в заданном масштабе, обладает инструментальным шпинделем и осью вращения, а также направляющим пальцем. Тот размещается на оси и передвигается по копиру.
3. Во время этого перемещения шпиндель на детали описывает нужную геометрическую конфигурацию. Пантограф, благодаря пропорции своих плеч, определяет масштаб копирования.

Что такое копировально-фрезерное оборудование

Пантограф является важнейшим элементом станка.

Такое оборудование является уникальным, т.к. при своей сравнительно простой конструкции способно копировать сложные изделия, даже тонкой ручной работы.

По сути, агрегат был разработан для фрезерования криволинейных элементов:

1. Осуществляется это способом копирования по шаблонам. Они позволяют делать операцию точной максимально, без использования ручной работы. Данное свойство агрегата гарантирует, что изготовленные элементы будут идентичны по размеру и форме.
2. Вы можете применять при этом один образец для всех заготовок или использовать как шаблон уже готовые изделия.
3. Когда таких параметров недостаточно – есть возможность значительно повысить точность станка.

Обратите внимание! Инструкция рекомендует комплектовать его для этого особым копирующим приспособлением.

Называется оно «пантографом» и служит для точнейшего сообщения передвижения копирующего узла (головки) основному приспособлению, которое обрабатывает деталь.

Когда шаблон имеет много тонких изящных деталей, станок с пантографом незаменим.

Разновидности копировально-фрезерных приспособлений

Стационарный автоматический агрегат.

На данный момент производители выпускают копировально-фрезерные агрегаты, которые отличаются по многим характеристикам. Соответственно и цена оборудования разная.

По виду привода производятся такие станки:

• с механизированной подачей;
• фотокопировальные;
• с гидравлической подачей;
• электрифицированные.

По уровню функциональности и оснащенности выделяют:

• копировальные агрегаты с пантографом двух-либо трехмерным;
• универсальное оборудование с пантографом, расположенным вертикально на поворачиваемом рукаве;
• одно- и многошпиндельные устройства с прямоугольным либо круглым рабочим столом.

Ручная машинка.

Отличаются станки также по размерам и степени автоматизирования:

1. Наиболее дешевая — ручная мини машинка настольного типа, имеющая механический прижим.
2. Более функционален полноценный автоматизированный станок. Он комплектуется прижимом пневматического типа.
3. Наиболее универсален агрегат стационарный. Он имеет полную автоматику, пневматический прижим и трехшпиндельную насадку.

Следует отметить, что все эти устройства могут оснащаться числовым программным управлением (ЧПУ).

Особенности работы агрегатов

Ниже приведены категории копировально-фрезерных приборов, различных по прижиманию детали и степени автоматизирования:

1. Ручной либо настольный агрегат с механическим прижиманием профиля дает возможность делать отверстия разнообразных форм с применением шаблона.
2. Автоматический аналог с пневматическим прижимом способен обрабатывать крупные детали. Может комплектоваться ЧПУ.
3. Автоматическое устройство с пневматическим прижиманием профилей, оснащенное трехшпиндельной насадкой. Последняя дает возможность сверлить тройные отверстия. Остальные станки подобной возможности лишены. Также может оснащаться ЧПУ.

Самодельный пантограф — как сделать пантограф своими руками

Пантограф является инструментом, с помощью которого можно с большой точностью и в желаемом масштабе перечертить план или карту, рисунок или чертеж и т. п. (рис. 1).

Такой самодельный пантограф представляет интерес для специалистов многих профессий — архитекторов, художников, инженеров, изобретателей, рационализаторов.

В пантографе используется принцип параллелограммного механизма, который дает возможность при одном жестко закрепленном конце двум точкам механизма совершать абсолютно одинаковые движения. В зависимости от величины выбранного плеча масштаб изображения может быть различным и изменяться в желаемую сторону. Масштаб фиксируемый, выставляется по отметкам с соответствующей цифровой маркировкой.

Как сделать пантограф — самодельный пантограф своими руками

Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей (рис. 2).

Конструкция самодельного пантографа, которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.

Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.

Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.

Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.

Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа), толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.

Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2-1,5 мм.

Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2-3 мм.

Изготовление пантографа

Фрезер, оснащенный пантографом, позволяет в процессе работы выполнять повторение параллельных линий обрабатываемого изделия. Такая процедура облегчает изготовление фасонных деталей, различных орнаментов и узоров. Кроме того, с помощью пантографа можно выполнять различные надписи на металлических и деревянных пластинах.

Самодельный пантограф сделать не сложно, для этого только понадобятся 4 рычага-линейки. Три таких рычага должны быть длинными, а один — коротким. Кроме того, в них понадобится сделать несколько отверстий, чтобы произвести крепление осей.

Фрезерование по копиру.

Оси будут использоваться для установки механизма и крепления стержня. Осевой механизм представляет собой шпильку, на конце которой находится шляпка. Копировальная часть должна напоминать элемент циркуля, в котором крепится грифель. Такую стержневую часть можно изготовить из наконечника пластиковой спицы. Подобный наконечник будет мягко скользить в процессе работы и не испортит оригинальную деталь.

Также понадобится ось, на которую будет опираться вся механическая часть устройства. Она должна быть снабжена пяткой, выполняющей роль упора. Последняя или крайняя направляющая будет выполнять роль крепежа всей конструкции при помощи специальной бобышки.

Подобная бобышка должна быть изготовлена из алюминиевого цилиндра. В ее нижней части нужно закрепить 3 жала, которые можно сделать из маленьких мебельных гвоздей. С помощью таких гвоздиков будет выполняться фиксация основания на обрабатываемой пластине.

Спецификация деталей самодельного пантографа

Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.

Заключительной операцией изготовления своими руками самодельного пантографа является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.

Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

Главная Последние публикации, новое на сайте.

Ремонт и строительство Дом и квартира, дизайн и архитектура, проекты домов. Обзоры, советы.

Сад, огород, усадьба Садоводство и огородничество, приусадебное хозяйство.

Декоративно — прикладное искусство Резьба по дереву, выжигание, чеканка, плетение и многое другое.

Идеи мастеру Сделай сам, различные оригинальные и полезные самоделки.

Мебель своими руками Самостоятельное изготовление мебели, чертежи, схемы.

Источник: idea-master.ru

Завершение работ

Следующим шагом является сборка копировального механизма для фрезера. Для этого надо подготовить следующие комплектующие:

• 4 линейки;
• 8 латунных втулок.

Линейки должны быть из оргстекла или пластика, их толщина — 4-5 мм. Также в качестве материала для изготовления линеек можно использовать плексиглас. Далее выполняется разметка этих линейных частей. К этому процессу следует подойти очень тщательно, поскольку малейшая ошибка в размерах может привести к неправильной работе пантографа.

На нанесенных разметках сверлятся отверстия. При этом должна соблюдаться их соосность. Чтобы этого добиться, нужно сложить все линейки вместе и одновременно просверлить в них отверстия.

ЧПУ на мускульной тяге (3D Пантограф)

В современном мире, в сообществе людей любящих делать вещи своими руками и при этом не чурающихся технологий, чрезвычайно популярна такая вещь как настольный ЧПУ-станок. Хоть эти устройства стали и достаточно доступны, но все еще остаются дорогими. Самый дешевый китайский вариант, на сегодняшний день, обойдется вам в 700-800 американских денег и он наверняка не заработает сразу из коробки, а потребует приложить усилия для доведения его до ума. Изготовление станка с ЧПУ самостоятельно может обойтись дешевле, но обычно требует доступа к разного рода деревообрабатывающему и металлообрабатывающему оборудованию и умения с его помощью изготовлять детали с высокой точностью.

Но люди всегда ищут способов достичь цели доступными средствами. В некоторых задачах для станков с ЧПУ, а именно когда нужно повторить многократно одну и ту же деталь, может помочь изобретенный еще в 1603 году Кристофом Шейнером пантограф — устройство для копирования карт, планов и других векторных рисунков.

Классический пантограф состоит из двух вершин, в одной из которых закреплена рукоятка-указка, с помощью которой обводят копируемый рисунок. Во второй закреплен пишущий инструмент, который через систему рычагов и шарниров повторяет движения первой вершины рисуя копию на втором листе. Зачастую в пантографы заложена функция масштабирования оригинального изображения.

Простая и гениальная идея. Теперь, а как скопировать некий объемный объект? Для этого нужно добавить в пантограф связь по Z-координате и заменить карандаш на бормашину, а лучше высокоскоростной шпиндель, и мы получим 3D пантограф.

Станки для копирования деревянных изделий на таком принципе производит например американская фирма Gemini да только цены на них такие, что за эти деньги можно купить неплохой ЧПУ-станок из Китая. Поэтому интересней чего в этой области достигло DIY сообщество.

Франк Форд (Frank Ford) занимается изготовлением акустических гитар. При этом ему приходится делать множество идентичных гитарных частей, таких как держатели для струн. Устав делать это вручную, но не желая заморачиваться с покупкой и настройкой ЧПУ, он изготовил для себя дупликатор. Т.к. ему была важна высокая точность копирования, его инструмент сделан целиком из металла. Щуп, которым снимается форма и шпиндель закреплены на общей раме, которая перемещается только по оси Z. Перемещение по осям X и Y осуществляются с помощью стола, на котором закреплены заготовки. Еще оригинальным в его конструкции является то, что в качестве шпинделя он использует пневматический привод работающий на 40 000 оборотах в минуту.

Тем не менее, хоть это и самодельный, но все еще дорогой вариант 3D пантографа. Есть и подешевле.

Например Адран (Adran), мечтая о собственном станке с ЧПУ, но не имея на это средств. Сконструировал себе дупликатор из бормашины Dremel, трех металлических направляющих и деревянных планок стандартных размеров из магазина. В качестве щупа используется обычная отвертка. Его конструкцию можно легко повторить, т.к. он выложил чертежи и все этапы изготовления на сайте Instructables.

Однако ручная бормашинка, не самый удачный инструмент для такой работы, скорость снятия материала у нее маловата. Вот Маттиас Вандель (Matthias Wandel) из Канады использовал в своем 3D пантографе ручной фрезер. Что дало ему достаточную мощь для быстрого копирования предметов в дереве. В качестве примера работы с таким дупликатором вот его видео, где он делает копию формы старого дискового телефонного аппарата (английский язык).

Его конструкцию так же можно повторить, т.к. он выложил чертежи и инструкции по изготовлению на свой сайт Woodgears.ca. Даже если вы не дружите с английским, там легко можно понять весь процесс по многочисленным фотографиям.

Если тема 3D пантографов вас заинтересовала, то на англоязычных ресурсах примеры таких устройств можно найти по тегам: carving duplicator, duplicarver, pantorouter.

Источник: habr.com

Что такое пантограф для шкафа-купе: как его выбрать и установить?

Верхняя часть высоких массивных шкафов обычно отведена под редко используемые и ненужные вещи. Туда отправляются неподходящие для текущего сезона, старые наряды. Все потому, что для доступа к ней нужно вставать на стул, табурет или использовать лестницу. Но есть приспособление, которое может обеспечить свободный доступ к верхней части гардероба и удобство при выборе одежды. Рассмотрим пантограф для шкафа, каким он бывает, как сделать и установить мебельный лифт своими руками.

One Reply to “Пантограф для фрезера”

Comments are closed.

• В общем
• Мастерская
• Мебель В баню
• В гостиную
• В детскую
• В кабинет
• В кухню
• В спальню
• Мягкая
• Садовая

Метки

Свежие записи

• Поломки инструмента , поиск запчастей и самостоятельный ремонт
• Дерево в интерьере: тепло и уютно
• Что такое кромочный фрезер?
• Фрезеры P.I.T. PER12-C, Диолд МЭФ-2,1, ВИХРЬ ФМ-1900, STERN Austria ER2050 – близнецы и братья?
• Обзор ручного фрезера Festool OF 1400. Стоит ли он таких денег?

Свежие комментарии

• Ratmir к записи Как сделать фуганок из электрорубанка
• Поломки инструмента , поиск запчастей и самостоятельный ремонт к записи Фрезеры P.I.T. PER12-C, Диолд МЭФ-2,1, ВИХРЬ ФМ-1900, STERN Austria ER2050 – близнецы и братья?
• Дерево в интерьере: тепло и уютно к записи Детский стол из массива дерева своими руками
• Обзор ручного фрезера Festool OF 1400. Стоит ли он таких денег? к записи Приспособление для фрезерования гнезд и пазов
• Приспособление для фрезерования пазов к записи Обзор ручного фрезера Festool OF 1400. Стоит ли он таких денег?

Как мы строим дом

Внимание! Скидка 15% на товары для ремонта. По промокоду GD181215REM. Действует на электроинструмент, измериттельное оборудование, пневмоинструмент, силовую технику, станки, ручной инструмент, строительное оборудование и инвентарь, электроустановочные изделия.

Назначение, конструкция, принцип работы

Пантограф — это П-образный рычажный телескопический механизм, который опускает верхнюю штангу с одеждой на уровень первого этажа шкафа.

Подъемный механизм, состоящий из двух частей и оснащённый кожухом, крепится к стенкам шкафа. От него вверх уходят два боковых рычага, несущих на себе раздвижную штангу, к которой в механических моделях крепится рукоятка.

Как правило, пантограф оснащён стержнем в качестве опоры, но иногда эту роль выполняет трос. Выдвижная штанга, на которую вешаются плечики с одеждой, подстраивается под ширину секции шкафа.

«Лифт для одежды» может сохранить дорогие платья от домашних животных, которые любят исследовать окружающую обстановку, от детей, которые могут испачкать одежду. Также это хорошее решение для пожилых людей и лиц с ограниченными возможностями.

Мебельный лифт имеет предел по нагрузке и определенные правила эксплуатации. При опускании с большим количеством одежды планка будет двигаться быстрее, провисать и выгибаться. Момент инерции приведёт к сдвигу осей и позиций механизма, а впоследствии к преждевременной поломке.

• комфорт и лёгкий доступ к верхним отделениям;
• одежда проветривается и запах сырости не появляется;
• нет потребности в глажке вещей, они всегда ровные.

• шумный рабочий механизм, даже у новых моделей;
• требует ухода и регулярной диагностики;
• со временем механические части изнашиваются;
• монтаж требует минимальных навыков в строительной сфере.

Виды пантографов

Изготавливаются мебельные лифты из металла, пластика и композитных материалов. Последние легче, обладают той же прочностью и жесткостью, не ржавеют, но стоят намного дороже.

По типу пантографы бывают:

• механические. Работают по принципу многоступенчатого переключателя. Есть две позиции, в которых останавливаются рычаги, но в некоторых моделях бывают промежуточные. Для того, чтобы вернуть на место вешалку, нужно просто перевести стержень в другое положение;
• автоматические. Для опускания нужно нажать кнопку и подождать, пока вешалка опустится;
• ручные. Могут быть оснащены возвратной пружиной или резинками, которые вернут вешалку наверх, если отпустить рукоятку или трос.

Независимо от типа, принцип действия у всех один и тот же: вы тяните рукоятку на себя, и штанга с одеждой опускается, легкий толчок от себя заставит механизм вернуться в прежнее положение.

Классификация копировально-фрезерных станков

По степени автоматизации различают три группы копировально-фрезерных станков по дереву:

• ручные (настольные):
• стационарные;
• автоматические.

На устройствах первой группы обрабатываемая деталь фиксируется механически. Конструкция фрезерных станков второй и третьей категории предусматривает наличие пневматических прижимов, удерживающих изделие. Это позволяет работать с алюминием.

Как выбирать лифт для одежды

Чтобы ожидание от покупки оправдалось следуйте простым правилам:

1. Размеры должны совпадать с габаритами шкафа. Обычно диапазон раздвижения штанги составляет от 450 до 1250 мм.
2. Грузоподъемность модели нужно выбирать по количеству одежды. Чем шире секция, тем больше вместится вешалок.
3. При повышенной влажности покупайте пластиковую модель, металл подвержен коррозии.
4. Размах и угол раскрытия. Замерьте пространство перед дверцами шкафа, получится ли уместить раздвинутый пантограф, не будет ли ничего мешать?
5. Отзывы о производителях и их репутация – подспорье для выбора.
6. Цена пантографа зависит не только от фирмы, но и от типа механизма: пружинные, газовые и электрические.
7. Не забудьте про гарантийный срок, особенно при покупке дорогих устройств.

Ниже приведена таблица лучших механических моделей, с указанными характеристиками и средней ценой в России.

Средняя цена (рубли)

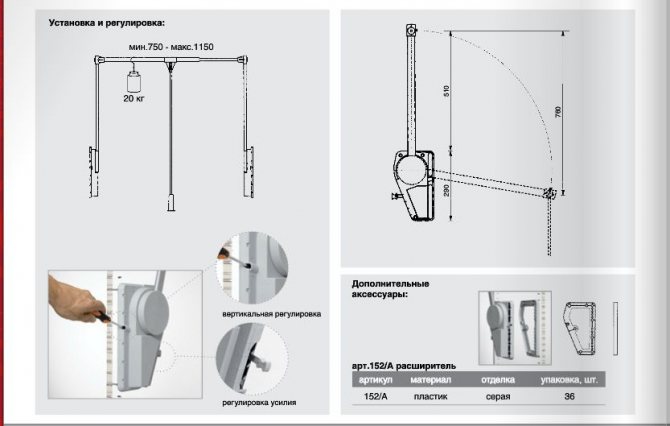

Как установить пантограф

Рассмотрим самый сложный вариант – установку пантографа, который работает от сети и приводится в движение кнопкой. Порядок действий такой:

1. Распакуйте пантограф и проведите внешний осмотр перед подключением. Желательно включить его для проверки работоспособности до установки.
2. Отмерьте расстояние до розетки, чтобы убедиться, что его достаточно. Иначе нужно перенести розетку или удлинить провод.
3. Выньте все вещи из гардероба и примерьте подъемный механизм.
4. Сделайте пометки под крепления по инструкции из коробки. Если документации нет, замерьте все точки вручную. Они должны быть на такой высоте, чтобы длинные платья и куртки не касались нижней части шкафа, а свободно висели в воздухе.
5. Просверлите отверстия в местах креплений.
6. Закрепите подъемные механизмы. Не перепутайте стороны!
7. Установите в пазы металлическую раму с рычагом.

Готово. Теперь кнопкой или педалью можно за пару секунд опустить и поднять вешалку. Механические варианты устанавливаются схожим образом, за исключением того, что их не нужно подключать к сети.

Пантограф для фрезера

Копировальное устройство для ручного фрезера на основе пантографа.

Что такое пантогрфа мы писали здесь->

Кинематическая схема проста и понятна, а вот из этих рисунков видно, что подобное устройство несложно сделать самому за день:

так выглядит спереди

Так выглядит копировальное устройству сверху, фрезер снят.

Копировальное устройство снизу. Виден шарнир, которым пантограф крепится к столу, что делает его пригодным для копирования объемных предметов.

Еще несколько фотографий, для полноты картины:

Оцените:

Сообщите друзьям:

Эксплуатация и ремонт

Как правило первые полгода пантографы работают исправно. По истечении этого срока возможны такие проблемы:

• скрип или треск. Лечится смазыванием углового механизма;
• затруднённое или асинхронное открытие. Если за раму тянуть с одной стороны, то будет перекос со смещением ходовой оси. Обычное смазывание не поможет, нужно рихтовать и ровнять весь каркас;
• у механических вариантов вешалка перестаёт возвращаться в верхнюю позицию или делает это медленно. Скорее всего растянулась пружина, которая теперь мешает каркасу выехать наверх.
• верхняя планка не до конца заходит в позицию. Возможно причина в пружине или поломке углового механизма. Также посторонний предмет может стать помехой на пути наверх;
• у автоматических пантографов может заедать механизм, в результате чего опускание происходит рывками или планка произвольно поднимается наверх.

Независимо от конструкции, проблемы чаще всего в приводящем механизме. Рамы и планки достаточно прочные и не предполагают большой риск поломки.

Если конструкция не опускается, либо туго идёт, лучше проверить механизм, а не тянуть силой, так как можно опрокинуть шкаф или попросту вырвать крепления и испортить мебель.

Теперь вы знаете все о мебельных пантографах и сможете выбрать и установить этот механизм в своем шкафу самостоятельно. Подведём итоги статьи:

• пантограф упрощает доступ к верхним секциям шкафа;
• бывают механические и электрические модели;
• установить устройство можно своими руками;
• удобство и эргономика компенсируется высокой ценой.

Гениальная инженерная конструкция решила проблему эксплуатации высоких шкафов-купе без антресолей. Достать любую вещь из гардероба при наличии пантографа очень легко. Пользуйтесь благами современных решений.

Источник: made-box.ru

Оценка статьи:

Сохранить себе в:

Пантограф своими руками простая конструкцияСсылка на основную публикацию
