Дорогие читатели и случайны гости блога Make-Self, сегодня мы хотим показать вам простейший способ сверления дерева под углом. Если вы читаете наш блог, то уже видели 70 Способов соединения деревянных деталей, но в этот раз мы покажем как соединить две деревянные детали при помощи только лишь дрели и двух саморезов. Каждый домашний мастер, создавая рамочку для фотографии или простую тумбу, сталкивался с дилеммой — как же соединить две деревянные детали, чтобы это было просто и надежно? Друзья, а решение есть. Не используя специальных инструментов.

Приспособления для сверления под углом

Для сверления отверстий под требуемым углом может использоваться множество различных аксессуаров. К ним относится разнообразный инструмент, устанавливающий требуемый наклон сверла к поверхности:

• приставки;
• накладки;
• кондукторы;
• шаблоны;
• иные специальные приспособления, как самодельные, так и заводского выпуска.

С применением таких устройств процесс создания «сложных» отверстий существенно облегчается и выполняется быстрее. Также специальный инструмент можно применять и для сверления в труднодоступных местах.

Частично к приспособлениям для сверления отверстий под углом можно отнести направляющие приставки, имеющие функцию регулировки наклона. При закреплении направляющей станины (или двух, как в большинстве моделей современных приставок), можно проделать отверстия под различными углами. Наиболее популярны среди профессионалов и домашних умельцев приспособления для сверления под 45°, так как именно такой угол чаще всего используется для соединения элементов в мебельном производстве при создании сложных металлических деталей и конструкций.

Большинство домашних умельцев используют сделанные самостоятельно стойки для дрелей, модифицируя зажим так, чтобы он мог вращаться. Таким образом, стандартное приспособление превращается в устройство для сверления отверстий в любой плоскости, в конструкцию с настраиваемым углом наклона.

Самодельный фиксатор

Если заготовки маленькие, то приспособление для закрепления их под углом 90 ° можно сделать без помощи других из подручного материала. Необходимо взять железный уголок, полоса (два отрезка) и две струбцины. Чтоб выставить прямой угол, нужен будет угольник, другой инструмент не будет нужно.

Длина уголков может быть хоть какой. Полоса приваривается под углом 45 градусов к каждому уголку таким макаром, чтоб они создавали равнобедренный прямоугольный треугольник.

При этом уголки (катеты) до верхушки треугольника не доходят на несколько см. Это дозволит в предстоящем тихо варить стержни либо профильные трубы в месте стыка. Если необходимо, то к уголкам можно приварить и струбцины. Они будут агрессивно фиксировать свариваемые изделия.

Для того чтоб конструкцию не повело, поначалу нужно прихватить ее в 4 местах и только потом проваривать на сто процентов. Приобретенное приспособление при закреплении его на столе прослужит не один год.

Глубина и ширина отверстия

При обычно используют конфирмат размером 6,4*50. Т.к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм и глубиной не менее 50 мм.

Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.

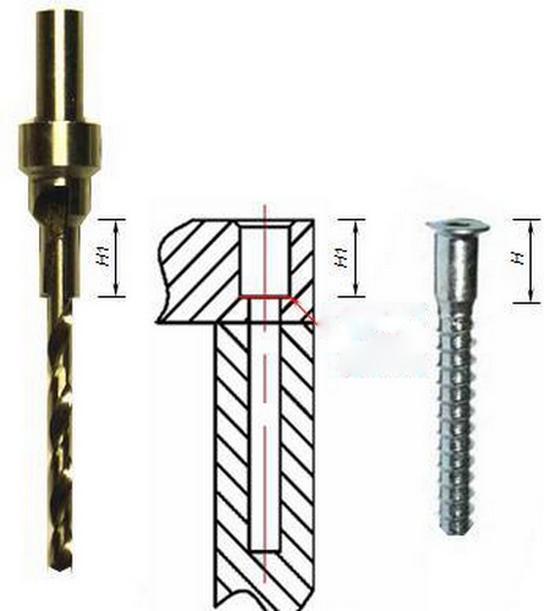

Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.

Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

На детали, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10 см от начала), а по ширине – строго по центру (8 мм от края).

Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.

Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй — и сразу же сверлом наметить место сверления в торце второй детали. А далее, отдельно уже, спокойно досверлить отверстие.

Делаем отверстие на расстоянии в 8 мм от края.

Дрель ВСЕГДА нужно держать строго перпендикулярно к поверхности

Перед тем, как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появления сколов на обратной стороне.

Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата деталь можно будет сверлить на весу.

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно по отношению к торцу детали. Если вы не удержите дрель ровно, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.

При сверлении нужно несколько раз вытягивать сверло, чтобы в отверстии не забивалась стружка.

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Это приспособление должен иметь каждый мебельщик! Кондуктор для minifix и шкантов

Затратной кондуктор прикладывают к заготовке, они бывают вариации лежать свободно по другому крепиться зажимами, таким методом обычно делаютсверлениеотверстий.

Поворотное приспособление используют если вы поставили цель работать с цилиндрическими заготовками. Они имеют вертикальную, горизонтальную и поворотную ось. Для маленького производства, нужно использовать универсальные приспособления, которые просто переналаживать. Опрокидываемый кондуктор используют, если нужно сверлить в различных плоскостях.

Скользящие кондукторы не укрепляют к станку, а выставляются под кто поперечник раздельно. Они наименее производительны и обычно употребляются, если работа производится на одношпиндельном станке и нужно сделать на детали несколько различных поперечников, для этой цели вам направляющие втулки выполнены на откидных планках.

Такое приспособление сделают и в кустарных условиях, для этой цели вам нужно отыскать подходящий для вас чертеж все выполнить согласно ему. На работе необходимо:

• дрель
• болгарка
• аппарат
• слесарные инструменты.

Как просверлить перпендикулярное отверстие дрелью | How to drill straight holes

Чтоб сделать самое обычное приспособление, нужно взять арматуру квадратного сечения размером 10х10мм. После чего отрезают нужно длины кусочек и зачищают его с помощью наждачной бумаги. Сейчас нужно выполнить разметку для шаблонных отверстий.

Нельзя, чтоб центр был поближе к краю, чем на 8мм, это равно половине толщины листа ДСП. Имеющиеся эталоны предугадывают, чтоб меж центрами было 32 мм.

Когда размечены центры, здесь делают отверстия поперечником 5мм. Для производства упора употребляется железная пластинка шириной 4,5 мм, ее толщина должна составлять 1 мм. Она сгибается под углом 90 градусов и вкупе с кусочком заготовленной арматуры, после закрепления их в струбцине, делают место под резьбу.

Значительно упрощает работу мастера.

Качество и быстрота работы вот что даёт этоприспособление.

Отправим по городам РФ.

Перенесение угла наклона на балясины.

Приставляем стойку с выставленным ранее углом к балясине и размечаем данный угол.

• Сверлениететевы
• Сверлениепоручня
• Сверлениебалясины под шпильки.
• Регулировка центра сверления за счёт регулировочных шайб
• Разметка угла на балясине.(Данныйуголна кондукторе переносится на место назначения среза на балясину)
• Применение перовых свёрел различных размеров

всё в одном приспособлении на одном месте сборки лестницы

Если вы хотя бы раз делали мебель на дому, то понимаете, что большая часть деталей соединяется встык с помощью шкантов. С целью точно и верно сделать отверстия для шкантов, нужно просто взять кондуктор для выполнения сверлений отверстий.

На огромных мебельных предприятиях для выполнения сверлений таких отверстий употребляются особые станки. Некие мастера самостоятельно иначе говоря на маленьких предприятиях, поначалу сверлят отверстия в торце одной детали, потом вставляют здесь особые метчики типа конуса.

После чего прикладывают вторую деталь, отмечают места на ее поверхности, места для отверстий, после этого делают их сверление. Хотя с применением данного способа можно сделать отверстия, увы точно повторить чертеж и достигнуть соосности для вас сомнительно получится, а дополнительно миф способ очень неспешный и трудозатратный.

Если у вас есть чертеж мебели, вы его желаете повторить очень точно и обеспечить высококачественное крепление всех деталей мебели, а приобрести дорогостоящее оборудование нет возможности, выходом из положения будетприспособлениедля выполнения сверлений.

Кондуктор представляет из себя приспособление, что имеет вид планки с отверстиями и гильзами. Для выполнения отверстий,кондуктор при использовании зажимов крепится к детали, после этого в гильзу вставляется сверло и делаютотверстие. Для одной и другой детали, что соединяются друг с другом, употребляется один и тот же кондуктор, то нашему клиенту остается выходит верно и соосно.

Главные достоинства, что имеет обозначенноеприспособление:

• точность сверления
• они получаются перпендикулярными, потому что употребляется гильза
• простота и быстрота выполнения работ.

Кондуктор применяется не только лишь в мебельной индустрии, он применяется и в машиностроении, вам больше понравятся большим либо затратным. Применяются они и так же для сверления отверстий смешанного типа, они все позволяют точно повторить чертеж и соблюсти нашему клиенту остается обозначенные у него размеры.

А возможно применен кондуктор и в легкой индустрии либо в строительстве, в этом случае употребляют затратные модели из дерева, листового металла либо оргстекла.

Невозможно просверлить трубу или заготовку цилиндрической формы, потому что сверло повсевременно соскальзывает. Если использовать данное приспособление, то процесс существенно упрощается и ускоряется и выполнить работу нетрудно.

В особенности животрепещуще использовать данное приспособление, если нужно просверлитьотверстиев заготовке цилиндрической формы и маленького поперечника.

Также такое приспособление позволяет делать перпендикулярные отверстия, которые без его внедрения сделать очень трудно.

Есть различные виды таких приспособлений, они найдут применение как при сверлении, так и при проведении фрезерования, также при выполнении точения, обрубки, сборки деталей. Есть затратные, поворотные, опрокидывающиеся и скользящие модели.

Как ровно сверлить бетон дрелью

Сначала нужно точно знать, что выбрана нужная насадка. Сверлить необходимо всегда при малых оборотах. Обычно, инструмент находится в работе по 10 или 12 минут. В продолжении этого времени гарантировано, что он не перегреется и случайно не сломается. Если сверло инструмента случайно осталось в толще стенки, необходимо аккуратно извлечь его. Нельзя применять силу. Возможно сверло сломается и его осколки останутся в толще стенки. При необходимости от насадки сверло легко отсоединяется.

Дрель нужно удержать строго перпендикулярно поверхности. Если это не соблюдать, есть риск повредить сверло, а иногда и оставить вмятину

Важно также позаботиться, чтобы пыль от сверления не попадала в глаза. Для этого приобретают защитные очки

Можно использовать и перчатки для предотвращения скольжения рук во время технологического процесса. Качественно просверлить поверхность может только человек, имеющий достаточно сильные руки. Потому что процесс требует затраты значительных усилий.

Насадки: экономия сил и средств

Если составить рейтинг электроинструментов, для которых производители выпускают дополнительные насадки и приспособления, электродрель в нём лидер. Инструмент для сверления превращается в многофункциональную машину для ремонтных работ. Она пилит, режет, фрезерует, шлифует и ещё много чего делает. По производительности не заменит полноценно каждый инструмент, но краткосрочные задания домашнего мастера решает.

Для работы хвостовик насадки зажимают в патроне дрели, как простое сверло, и ставят режим сверления.

Шлифовка и полировка

Для шлифовки применяют насадку под круги на липучках, куда крепят абразивные кружки разной зернистости. Чашечными или дисковыми шлифуют металл, дерево. В труднодоступных местах пользуются веерной насадкой.

Насадка напильник — это штырь, который одним концом крепится в патроне. На другом имеет напайку в виде конуса, пули или шарика. Их называют шарошками. Насадкой растачивают и шлифуют отверстия. Для грубой шлифовки, удаления заусенцев применяют насадки рашпили.

Дрель становится электроточилом со специальными насадками. Регулируется угол заточки, наточить можно что угодно: свёрла, стамески, дисковые полотна.

Полировочные насадки: мягкие войлочные, специальные для автомобиля, полировки торцов кожи и другие. Для работы с вращением в любую сторону выбирают скорость 1000 оборотов.

Насадка ножницы на дрель «Сверчок»

С такой насадкой дрель становится высечными ножницами по тонколистовому металлу, профнастилу и пластику. Хвостовик крепится в патроне дрели. Имеет две режущие головки, которые выставляют под нужным градусом. При частоте вращения 3000 оборотов даёт рез без заусенцев. Можно резко менять направление реза для изготовления фигурных частей.

Насадки, с которыми легче

Угловая. Работает в труднодоступных местах как дрель и как отвёртка.

Фрезы для гипсокартона. Применяют при монтаже розеток, распределительных коробок.

Гибкий вал. Одной стороной крепится в патроне дрели, патрон для сверла имеет на другом конце. Сверлит там, где дрель без такой насадки не справится.

Практические рекомендации специалистов

Схема сверления бетонной стены.

Для того чтобы в процессе просверливания проемов сверло встало исключительно вертикально, используют угольник. Он ставится строго под прямым углом, в одной параллели с дрелью.

Регулярные столярные работы подразумевают приобретение специальной стойки, она будет держать электроинструмент перпендикулярно. Стойка позволяет осуществлять контроль глубины пазов.

Для прочной фиксации деревянного бруска стоит воспользоваться тисками или верстаком. Удерживание материала в руке совсем небезопасно: в момент его обработки сухое основание может дать трещину и расколоться, поранив мастера.

Для обеспечения гладкости входного паза рекомендуется подкладывать под его основание любой остаток доски, который позже можно выбросить. Можно сверлить изделие. Эта методика хорошо подходит для плоских поверхностей.

Просверлить отверстие прямо под углом 90 градусов — задачка не из простых. Может потребоваться много усилий, чтобы держать дрель ровно вертикально. Компания BullseyeBore предлагает делать это с помощью нескольких лазерных концентрических колец.

Дрель BullseyeBore использует простой красный лазер для проецирования трех колец на поверхность, где вы собираетесь сверлить. Для того, чтобы держать дрель как можно ровнее во время процесса, наблюдайте за тремя кольцами. Два внутренних будут оставаться в одном положении, как бы ни наклонялась дрель, а внешнее может двигаться. Выравнивая положение самого большого кольца относительно двух меньших, вы обеспечите сверлу строго вертикальное положение, и отверстие получится просто идеальным.

Помимо этого, концентрические кольца могут дать информацию и о глубине отверстия. Расстояние между большим и средним кругами и будет как раз указывать на глубину сверления. Если в начале будет такая картина:

В середине процесса круги больше сблизятся:

И в конце они просто сольются:

Насадка выглядит как небольшй прозрачный диск с разъемом для легкой установки на любую дрель. Лазеры, оптика и батареи уже вмонтированы внутрь. Диск гладкий, легкий и ударопрочный.

Производители сейчас разрабатывают модель, где вся начинка будет вживлена в патрон дрели.

Оценка статьи:

Сохранить себе в:

Как просверлить отверстие под прямым углом?Ссылка на основную публикацию

Простейшая направляющая насадка для дрели своими руками

Со сверлильного инструмента скручивают гайку. Далее отмеряют ее диаметр на пластиковой бутылке и обозначают его с помощью фломастера. В результате данных действий должна получиться полная окружность.

Полученный шаблон, который потребуется впоследствии вырезать, отмечают на крышке бутылки так, чтобы ширина была достаточной.

Далее выполняется обрезка бутылки или банки. Шаблон, который был предварительно нанесен на бутылку и ее крышку нужно вырезать. Затем взять крышку и с лицевой стороны устанавливают ее в банку, добиваясь максимального прилегания.

После высыхания клея, в насадку просовывают сверло и далее используют, как пластиковую гайку, выполняя фиксацию на инструменте и начинают сверление отверстия.

Характеристики направляющей для дрели

Стойка для сверления дрелью обладает несколькими важными характеристиками:

• Ход по вертикали ( на какое расстояние можно двигать инструмент по вертикали).
• Диаметр фиксирующего фланца ( определяет инструмент какого размера можно зажать).
• Материал.
• Размер и массы прибора.

Стойки для сверления бывают мобильными и стационарными. Стационарные направляющие сильно напоминают небольшой сверлильный станок, они выглядят как штатив для дрели. Мобильные направляющие являются насадками для сверлильного инструмента. Их главное достоинство — это очень высокая мобильность.

Важным свойством стойки является способ крепления. Наиболее надёжным вариантом выступает магнитное крепление. Есть и вариант попроще — это вакуумное крепление.

Мобильные приборы спокойно фиксируется в руках и поглощает вибрацию при сверлении. Большинство людей выбирают именно мобильные направляющие. Всё благодаря их отличным характеристикам. Они очень надёжны, компактны и обладают низкой ценой.

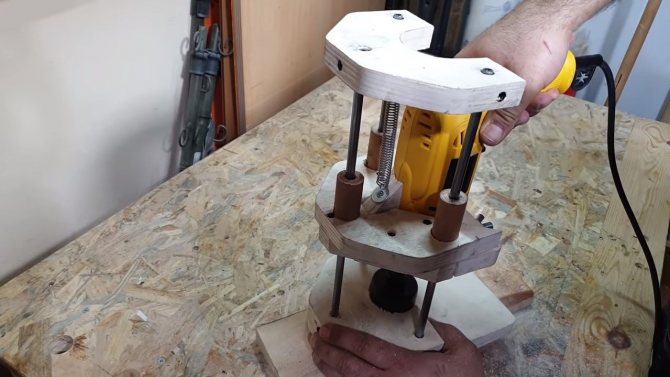

Приспособление для сверления дрелью под прямым углом

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как изготовить направляющую дрели, которая позволит сверить отверстия под прямым углом. Самоделка изготовлена из фанеры, а направляющие автор сделал из стальных трубок, чтобы вес насадки не был слишком большим. Благодаря такой приспособе можно будет также уверенно сверлить отверстия больших диаметров при помощи коронок. Если проект вас заинтересовал, предлагаю изучить его более детально!

Список материалов:

— стальные стержни; — фанера; — резьбовые стержни и гайки; — столярный клей; — саморезы; — эпоксидный клей; — две пружинки.

Процесс изготовления самоделки:

Шаг первый. Нарезаем детали

Первым делом нарежем все необходимые детали. Если посмотреть на приспособление, можно уведите 3 части, которые одинаковые по своей форме, они имеют форму подковы. Вырезаем эти три части, чтобы они получились одинаковыми, их можно склеить двухсторонним скотчем и отшлифовать все вместе.

После этого сразу намечаем места под отверстия и сверлим их под прямым углом на сверлильном станке. Эти отверстия будут нужны, чтобы можно было установить трубки, которые являются направляющими. В завершении не забываем вырезать и основание, к нему можно приклеить столярным клеем одну из «подков», изготовленных ранее.

Установочно-закрепляющие механизмы

Более удобны в использовании механизмы, которые делают сходу обе функции – закрепляют и устанавливают заготовку в нужном положении. При всем этом деталь просто устанавливают в приспособление и зажимают. Далее идет сваривание заготовок.

Более обычное устройство по конструкции – это приспособление для сварки перпендикулярно соединяемых изделий. Базу устройства монтируют на сварочном столе.

Если это огромные изделия, то изготавливают решетчатую раму и располагают ее в горизонтальной плоскости. На ее поверхности укладывают свариваемые изделия под прямым углом друг к другу. Для этого на плоскости имеются направляющие в виде уголков.

Если требуется сварить под прямым углом одно либо несколько изделий, то можно их зафиксировать при помощи винтообразных фиксаторов (струбцин). Любые соединения под прямым углом проще начать варить на сварочном столе.

При укладке на стол получают гарантировано правильное размещение деталей в одной плоскости. Угловая прямоугольная струбцина помогает выдержать прямой угол меж деталями. Детали прихватывают в нескольких местах сваркой, после этого целое изделие можно повернуть потому что необходимо для последующей операции.

При сваривании больших изделий нужно делать поворотные фиксаторы. Это ускоряет установка и выемку изделия.

Угловые дрели и другие инструменты сверления под углом

Угловая дрель – разновидность электрического инструмента, предназначенная для сверления отверстий в труднодоступных местах. Выделяют 2 вида угловых дрелей – компактная и объемная. Компактная предназначается для сборки мебели и других предметов интерьера. Имеет небольшой размер и сравнительно маленькую мощность. Объемная – шуруповерт с мощным двигателем и большим крутящим моментом. В основном, применяется в строительных и ремонтных работах.

Основные характеристики

Угловая дрель обладает следующими характеристиками, на которые покупателю стоит обратить внимание при выборе:

• вес;
• количество оборотов;
• мощность;
• наличие аккумуляторного питания.

Вес среднестатистической модели шуруповерта должен быть равен 1,2-1,7 кг. Учтите, что большой вес устройства влияет не только на удобство при пользовании, но и на другие важные характеристики.

Наличие аккумулятора является дополнительным плюсом, который позволит избежать возни с проводами. Ведь угловая аккумуляторная дрель, в первую очередь, должна быть удобной для проведения работ в труднодоступных местах. Обычно аккумуляторные шуруповерты стоят немного дороже проводных аналогов.

Угловая дрель MILWAUKEE с аккумулятором

Количество оборотов напрямую зависит от мощности шуруповерта. На некоторых моделях установлена дополнительная функция регулировки оборотов. С помощью специального рычага можно установить необходимое количество оборотов в допустимых устройством пределах. Эта функция позволяет подстроить инструмент под особенности материала, с которым производится манипуляция.

Если вы не планируете покупку такого шуруповерта, угловая насадка на дрель – отличное решение, которое позволит работать обычным инструментом в труднодоступных местах. Угловые адаптеры различаются как по цвету и размеру, так что подобрать для себя подходящий вариант не составит труда.

Угловая насадка на дрель

Пневматические аппараты

Пневматический шуруповерт представляет собой особую разновидность электрического аппарата, который позволяет значительно сократить количество времени и сил, затрачиваемых на сверление отверстий разного диаметра. Различают как прямые, так и угловые пневматические инструменты. Если вы являетесь обладателем прямой пневматической модели, вы можете приобрести переходник для дрели угловой, который позволяет производить работы в ограниченном пространстве.

К основным положительным качествам пневматических инструментов относят:

• меньший размер;
• повышенная мощность;
• отсутствие искрообразования;
• легкий ремонт;
• длительный срок эксплуатации.

Угловая пневматическая дрель Jonnesway JAD-6249

Отсутствие искрообразования позволяет использовать пневматические устройства в местах с повышенной вероятностью возникновения пожаров и взрывов. При частом использовании такие аппараты изнашиваются гораздо меньше обычных, что является большим плюсом для тех, кто планирует длительное проведение ремонтных работ.

Несмотря на все положительные качества, такое устройство имеет один существенный недостаток в виде больших первоначальных вложений на покупку всего необходимого оборудования. Но, благодаря высокой производительности и эффективности такого аппарата, все затраты быстро окупают себя.

Соединение труб

Сварочные работы нередко употребляют, когда необходимо соединить трубопроводы. При всем этом часто появляется вопрос, как приварить одну трубу к другой трубе перпендикулярно.

Если употребляются профильные трубы прямоугольного либо квадратного сечения, то все просто. В месте соединения, в той трубе, к которой будет приварена другая, нужно сделать вырез под сечение врезаемого изделия.

После чего их необходимо установить в угловую струбцину и зажать винтом, либо в хоть какое другое приспособление, обеспечивающее перпендикулярное соединение деталей. Потом делается прихватка в нескольких местах и позже только проваривается все вкруговую.

При сварке круглых труб все происходит точно так же. Только дополнительно в торце привариваемой трубы делают вырез с радиусом, совпадающим с радиусом основной трубы. Это обеспечивает неплохой стык, что дозволит получить высококачественный шов.

Для соединения под прямым углом пластмассовых труб нередко используют переходники. Деталь так и именуется – угол 90 °. Она позволяет стремительно и просто обеспечить точность угла поворота.

Sources:

https://demidov-art.ru/raznoe/prisposoblenie-dlya-sverleniya-oTVerstij-pod-uglom-prisposobleniya-pod-shkanty-i-pod-uglom-kak-sdelat-svoimi-rukami.html https://svaring.com/welding/prinadlezhnosti/prisposoblenie-dlja-svarki-pod-prjamym-uglom

Особенности позиции кондуктора для сверления на разных участках заготовок

Технология сверления отверстий в трубе при помощи кондуктора.

1. Для закругленных деталей применяется выемка без углов, расположенная на подошвенной части прибора.
2. В угловых точках и на цилиндрах стоит воспользоваться V-образным элементом, идущим в комплекте.
3. Чтобы зафиксировать среднюю торцевую линию детали, нужно в угловых точках этого прибора установить 2 гвоздя в соответствующие пазы. Кондуктор поворачивается таким образом, что крепежи соединяются с кромкой элемента. Центральная часть втулки, предназначенная для сверления отверстия, ставится в середине торцевой части детали.

Для отметки центральной точки паза берется керн.

1. Установить названный элемент в середину отверстия и зафиксировать на него трафарет.
2. Надеть на этот столбик втулку расширяющейся частью вверх, ее диаметр соответствует 4 мм, вставить в шаблон. Такая деталь должна быть отцентрирована и прижата при помощи струбцины к материалу.
3. Убрать керн вместе с втулкой из шаблона, который не должен двигаться.
4. Направляющая втулка размещается в трафарете определенного сечения.
5. С помощью дрели проделывается отверстие определенной глубины.

Читать также: Станок для натяжки теннисных ракеток

Применение магнитов

При сварке в домашних критериях комфортно воспользоваться магнитными фиксаторами. Они бывают электрическими и на базе неизменных магнитов. Электромагниты используются больше на производстве. Для бытовых нужд и маленьких производств комфортны фиксаторы на неизменных магнитах. Они малогабаритны, могут устанавливаться где угодно, некие имеют переменный угол фиксации.

Более ординарными по конструкции и всераспространенными являются магнитные угольники. Довольно приложить угольник к свариваемой детали одной плоскостью, и соответственно расположить вторую деталь, чтоб получить надежное закрепление под прямым углом.

Остается прихватить детали в нескольких местах. После чего на сто процентов приваривают изделие. Без прихватки магнитные угольники не выдержат температурных деформаций при сварке.

Не считая угольников есть универсальные магнитные приспособления. Они могут фиксировать свариваемые изделия в почти всех положениях.

Как пример, можно разглядеть устройство MagTab. Приспособление имеет две главные плоскости с магнитами. Угол меж плоскостями изменяется, потому приспособление можно закрепить на цилиндрической, ровненькой поверхности либо в любом углу.

Предвидено еще две плоскости, к которым укрепляют детали. Плоскости размещены под прямым углом и имеют возможность сдвигаться относительно основания. Это дает возможность устанавливать свариваемое изделие в том положение, которое нужно.

Если есть в наличие массивные неизменные магниты, в особенности из неодима, то можно без помощи других сделать подобные устройства. При использовании магнитных фиксаторов необходимо учесть, что они теряют свою силу под воздействием высочайшей температуры, потому необходимо избегать их перегрева.

READ Переделка Шуруповерта 18 В На Сетевой

Какой выбрать инструмент и насадку, практические советы

Поняв, чем сверлить бетон, приступают к выбору инструмента. Ключевыми являются следующие параметры:

• Мощность.
• Регулятор оборотов (на разных этапах сверления одного отверстия скорость должна отличаться).
• Вспомогательная ручка на корпусе (для получения ровного отверстия бур не должен входить в бетон под острым углом).
• Режим ударной работы (если его нет крупные частицы придется разбивать вручную пробойником).
• Корректировка глубины установки сверла.

Кроме того, бывают:

• Зубчатые коронки разных конфигураций, сделанные из сплавов повышенной прочности для ударного сверления.
• Коронки КС, края которых покрыты алмазной крошкой. Ими сверлят все твердые материалы.
• Алмазные коронки для безударного сверления разного диаметра и размера.

Для разных типов отверстий выбирают разные свёрла и коронки. Победитовые насадки по сравнению с алмазными дешевле и могут использоваться в ударных инструментах. Алмазные свёрла необходимо охлаждать раз в 10-15 минут. Воду для этого использовать нельзя.

Особенности позиции кондуктора для сверления на разных участках заготовок

Технология сверления отверстий в трубе при помощи кондуктора.

1. Для закругленных деталей применяется выемка без углов, расположенная на подошвенной части прибора.
2. В угловых точках и на цилиндрах стоит воспользоваться V-образным элементом, идущим в комплекте.
3. Чтобы зафиксировать среднюю торцевую линию детали, нужно в угловых точках этого прибора установить 2 гвоздя в соответствующие пазы. Кондуктор поворачивается таким образом, что крепежи соединяются с кромкой элемента. Центральная часть втулки, предназначенная для сверления отверстия, ставится в середине торцевой части детали.

Для отметки центральной точки паза берется керн.

1. Установить названный элемент в середину отверстия и зафиксировать на него трафарет.
2. Надеть на этот столбик втулку расширяющейся частью вверх, ее диаметр соответствует 4 мм, вставить в шаблон. Такая деталь должна быть отцентрирована и прижата при помощи струбцины к материалу.
3. Убрать керн вместе с втулкой из шаблона, который не должен двигаться.
4. Направляющая втулка размещается в трафарете определенного сечения.
5. С помощью дрели проделывается отверстие определенной глубины.

Устройства для вертикального сверления

• стойки;
• приставки-направляющие.

Стойка представляет собой сверлильное приспособление, главным элементом конструкции которой является несущая станина с направляющим пазом. На прикрепленной к базе втулке закрепляется зажим, при помощи которого накрепко фиксируется дрель. Передвижение вниз или ввысь производится средством ручки. Основная особенность таких приспособлений заключается в подборе материалов производства и методе закрепления частей. Всем узлам придается как можно большая твердость, станина должна владеть высочайшей стойкостью к нагрузкам.

Приставки-направляющие – это облегченный вариант стоек, относящийся специалистами к ручным инструментам. Такие устройства мобильны, поэтому нередко употребляются в быту.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

• Корпус углового типа. Накладывается на плоскости деталей, которые позже будут соединяться меж собой.
• Втулки направляющие. Через их будет заходить сверло.
• Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

READ Как Настроить Торцевую Пилу Под 45 Градусов

Проектирование собственного кондуктора должно основываться на том, чтоб при помощи этой оснастки можно было делать огромную часть выполняемых работ, связанных с крепежами разных типов.

Принципиально! Коль нужен универсальный ассистент — это касается проф мебельщиков, то лучше будет приобрести промышленную оснастку, которая изготовлена более точно и отменно. Конкретно такое приспособление будет желаемым и стремительно себя окупит, в особенности, если ещё уHonor и то, что к этому устройству часто прилагается много разных шаблонов, упоров и других мелочей, которые также нужны в работе. Обходятся они еще дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, может быть, нужна не так и нередко в том либо ином производстве, а домашнему мастеру — тем паче. Так что многим пользователям сделать её самому будет существенно прибыльнее.

Если же проектирование такой остаётся животрепещущим, то необходимо приготовить материалы для производства самодельного кондуктора для сверления под конфирмат:

• Уголок. Собственный выбор следует приостановить на неравнополочном виде этого проката — его способности более широки. Полку уголка нужно выбирать большей толщины, которая может доходить до 8 мм. Это полностью обусловлено, так как тогда можно вставлять направляющие втулки, внешний поперечник которых добивается 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того поперечника и будет недостаточно, то материал рассверливают огромным сверлом, не используя уже никаких других приспособлений.
• Направляющие втулки. Тут будут лучше трубы из нержавеющей стали, которые подбираются, сначала, по внутреннему поперечнику. Пример: труба 6×1,5 подходит для сверла менее 2,7 поперечником. Объяснение: внутреннее отверстие её будет 3 мм, а маленькой зазор по всему внутреннему поперечнику учитывается из-за теплового расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и поболее. Посадка втулок или переходная, или с натягом, или по системе вала. Последняя является более целесообразной.

Не спешите покупать! Сделайте сами это приспособление!

Заместо труб, естественно, можно использовать готовые втулки, используемые в аппаратах по протяжке проволок — таковые имеются, к примеру, в машиностроении. Такие детали (даже бывшие в употреблении), подходят как нельзя кстати: они выполнены из легированных сталей и имеют фактически неограниченный ресурс работы.

Правила работ: советы

Работая с инструментами, вы должны соблюдать правила безопасности и общих рекомендаций:

• 1) Защищайте дыхательную систему при выполнении работ, пыль вредна.
• 2) Если вы работаете на улице, то вам нужно поставить ограждения в 2,5 метра.
• 3) Работая на высоте более 1,5 метра, используйте прочный фундамент леса или козла.
• 4) При работе с инструментом обороты должны быть включены плавно, и ни в коем случае не следует выключать их, когда он находится в корпусе стены.
• 5) При сверлении через штукатурку нужно внимательно изучить план коммуникаций, чтобы ничего не навредить.
• 6) Категорически запрещено просверлить декоративное покрытие.
• 7) Выберите правильное сверло для каждой поверхности.
• Намочите сверло водой для предотвращения перегрева.

Что делать, если при сверлении отверстия в бетоне сверло капитально застряло в стене

В основном бур заклинивает в результате попадания между куском щебня и арматурой, особенно при глубоком сверлении. Если при запуске инструмента только раздается характерное гудение и больше ничего, то это явный признак застрявшего инструмента

Начиная работы важно не только знать, как в стене сделать дырку, но и как извлечь застрявшую насадку

Если дрель оснащена функцией реверса, то можно попробовать включить ее. За счет обратного вращения сверло высвободится. Этот способ подойдет, если застревание было замечено сразу, и ситуация не успела усугубиться.

В противном случае первое, что необходимо сделать в подобной ситуации, – прекратить процесс и выключить инструмент. Сразу пытаться извлечь насадку руками или дрелью бесполезно, так как бур может обломиться. В этом случае будет сложнее его вынуть.

Застрявшую насадку вынимают из дрели, и в инструмент вставляют другое сверло меньшего диаметра. Аккуратно, не задевая насадку, освобождают от бетона пространство вокруг заклинившей детали. Когда освободится достаточно места, бур можно вынуть из стены руками или длинногубцами.

Есть более необычные способы достать застрявшее сверло. Когда значительная его часть торчит из стены, можно надеть на нее газовый ключ и попытаться раскрутить его в обратную сторону. Если руками повернуть ключ не удается, можно попробовать сделать это при помощи молотка.

Другой способ: высверлить обломок насадкой большего диаметра. Уже проделанное отверстие расширяется до куска застрявшего сверла. Далее есть два варианта: тонким сверлом расширять пространство вокруг обломка или попытаться сразу извлечь обломок длинногубцами.

Если место для отверстия, в котором застряла насадка, жестко закреплено планом помещения и перенести его на несколько сантиметров нельзя – то насадку или обломок нужно вынимать, а на место расширенного отверстия вставлять деревянную пробку (нагель). В противном случае обломок проще оставить в стене, а торчащий наружу кусок (если есть) спилить. Образовавшуюся в процессе вынимания дыру заделывают раствором.

Техника безопасности

При неправильном обращении инструмент способен нанести работнику серьезные увечья, поэтому важно знать основные правила техники безопасности:

• Перед каждым использованием, инструмент необходимо осматривать на наличие дефектов.
• Если предстоит сделать отверстие в стене, необходимо убедиться, что в выбранном месте не проходят коммуникации.
• В помещении с высоким уровнем влажности работать дрелью крайне не рекомендуется.
• Нельзя работать инструментом, в который попала вода.
• В процессе работы не стоит сильно давить на дрель, а перед тем, как вытаскивать сверло, давление нужно ослабить.
• Чтобы выполнить замену сверла, следует включить дрель и дождаться когда она полностью остановится.
• Если корпус дрели нагрелся, а мотор начал гудеть, необходимо отложить работу и дать инструменту остыть.
