Как правильно согнуть нержавеющую трубу

Нержавеющая сталь — это легированная сталь, устойчива к коррозии и агрессивным средам. Базовым элементом легирования выступает хром. Для усиления антикоррозионных и улучшения физических свойств, нержавеющую сталь дополнительно легируют и другими элементами. Из-за этого труба из нержавейки обладает замечательным набором свойств:

• устойчивость к агрессивным средам и коррозии;
• приятный внешний вид обработанной поверхности;
• высокая устойчивость к термическому воздействию;
• повышенная механическая прочность.

Благодаря этим достоинствам материал получил широчайшее применение: в промышленности, на транспорте, в медицине и, конечно, в быту. Зачастую, во время ремонтных или строительных работ, домашнему мастеру приходится использовать конструкции из труб криволинейной формы. Не всегда необходимая конфигурация имеется под рукой, поэтому приходится самостоятельно додумывать, как согнуть трубу из нержавейки, чтобы получить изгиб нужного радиуса. О некоторых способах гибки труб из нержавейки в домашних условиях мы и поговорим ниже.

Методы предотвращения овализации

Поэтому основные способы холодной гибки предусматривают приемы, сохраняющие исходную форму поперечного сечения заготовок. Существует два основных способа сохранения исходной круглой формы: поддерживание стенки изнутри — внутренний ограничитель и ограничение перемещения боковых стенок трубы в направлении расширения — наружный ограничитель.

В качестве внутреннего ограничителя можно применять калибрующую пробку (дорн) или различные наполнители.

Наполнителями могут быть резина, легкоплавкие металлы, смолы или вода. Жесткие наполнители дают более надежные результаты в плане сохранения формы просвета, поэтому они более распространены. Однако при использовании упругих наполнителей наблюдается меньшее растяжение наружной стороны изгиба.

Для лучшего сохранения формы поперечного сечения и более точного изготовления рекомендуют применять одновременно внешний и внутренний ограничители.

В зависимости от объема работ и диама труб, которые требуется загнуть, используют либо ручные приспособления — трубогибы, либо станки с электромеханическим приводом.

ООО ДИЗАЙН ПРЕСТИЖ

Основные промышленные способы холодной гибки:

с обкаткой;наматыванием;волочением;вальцовкой;на двух опорах;растяжением;с внутренним гидростатическим давлением.

Способы холодной гибки труб: а —с обкаткой; б — наматыванием; в — волочением; г — вальцовкой; д — на двух опорах; е— растяжением; ж—с внут­ренним гидростатическим давлением; и — через фильеру, имеющую криволинейную ось; к — по копирам.

Гибка обкаткой

Таким способом можно изогнуть трубу диамом до 150 мм и значительной толщиной стенки. Принцип метода: вокруг неподвижного гибочного ролика нужного размера по дуге двигается обкатывающий ролик, прижимающий заготовку и выполняющий изгиб.

Гибка наматыванием

Метод получил широкое распространение в цехах трубной заготовки с большими объемами выпускаемой продукции. Этим способом можно загнуть трубу диамом от 10 до 426 мм в разных плоскостях. Для сохранения круглой формы внутреннего сечения заготовок применяют калибрующие пробки (дорны), сплошные в виде стержня или составные.

Самым простым дорном для труб диамом до 32 мм может служить стальной канат, один конец которого закреплен в рукоятке, а второй соединен с проволокой для протягивания каната в просвет. Диам дорна должен быть меньше внутреннего диама трубы на 0,1 — 0,5 мм.

При работе с дорном на внутренней поверхности трубы могут возникать насечки и задиры в результате больших контактных усилий. Чаще всего это наблюдается при гибке труб из нержавейки. Профилактика этих недостатков достигается соответствующим выбором материала дорна, чистотой его поверхности и смазкой.

Лучше всего смазывать внутреннюю и наружную стенки заготовки.

Для этого короткие трубы перед сгибанием погружают в ванну со смазочным маслом. К месту изгиба длинной трубы, удаленному от ее концов, смазку лучше подводить через отверстия дорна. Для смазки используют машинное масло или антикоррозионную мыльную эмульсию.

Гибка на двух опорах

Труба укладывается на две опоры, поворачивающиеся вокруг своих осей по мере изгиба заготовки.

Шаблон для гибки соединяется со штоком гидравлического или винтового домкрата таким образом, чтобы усилие изгиба прикладывалось в середине трубы между опорами. Этим методом можно гнуть трубу диамом до 351 мм. Оборудование данного типа особенно удобно, когда элементы трубопровода надо загнуть непосредственно на строительном участке.

Гибка вальцовкой

Используется для того, чтобы загнуть трубу небольшого диама в кольцо или спираль. На гибочных вальцах заготовка перемещается в направлении вращения роликов и приобретает кривизну, определяемую взаимным расположением этих роликов.

Гибка волочением

Тонкостенную цельнотянутую трубу можно согнуть способом волочения.

Сущность метода заключается в том, что в качестве заготовки берется труба большего диама, чем требуемая, и укороченной длины. Конец заготовки обжимается под нужный диам, затем продевается через фильеру и удерживается зажимом, укрепленным на гибочном шаблоне. Вращением шаблона труба протягивается через фильеру и одновременно загибается вокруг него.

Гибка с растяжением

Преимущество данного способа заключается в уменьшении возможности образования деформаций внутренней стенки трубы в месте изгиба. При этом труба фиксируется по краям, растягивается и одновременно сгибается с помощью выдвижения гибочного шаблона.

Гибка труб с помощью раскатывания.

Гибка с внутренним гидростатическим давлением

Выполняется нагнетание жидкости в трубу, в концы которой предварительно вставлены заглушки. В результате возникающих в стенке напряжений металл доводится до состояния, близкого к пластическому. Затем к месту изгиба подводят гибочный шаблон, который гнет трубу.

Гибка проталкиванием

В основном применяется, чтобы гнуть трубы из нержавейки диамом от 3/16″ до 3/8″.

Метод состоит в проталкивании заготовки через подвижную и неподвижную матрицу. Величина смещения матриц относительно друг друга определяет кривизну изгиба. Данным способом на одной трубе можно сделать до 20 изгибов в разных плоскостях.

Описанные способы изгиба труб эффективны в условиях промышленного производства и строительства, позволяют получить качественные результаты, регламентированные отраслевыми стандартами.

ООО ДИЗАЙН ПРЕСТИЖ

Особенности гибки труб

Внимание: нержавеющую трубу можно гнуть только холодными методами, то есть без нагревания при помощи горелки.

К негативным последствиям гибки можно отнести следующие моменты:

• Уменьшение толщины стенки заготовки, расположенной по наружному радиусу изгиба.
• Образование заломов и складок на стенке, которая находится по внутреннему радиусу изгиба.
• Изменение конфигурации сечения (уменьшение размеров просвета и его формы-овализация).
• Изменение радиуса изгиба вследствие пружинящего эффекта материала.

Самый распространённый недостаток изгиба – это изменение конфигурации сечения и толщины стенок. Из-за напряжений металла внешняя стенка в месте изгиба истончается, а внутренняя, наоборот, утолщается. Из-за этого происходит заметное ослабление трубчатого элемента. Это явление опасно разрывом внешней стенки трубы, поскольку именно она подвергается большему давлению транспортируемой среды.
БК 1хБет выпустила приложение, теперь уже официально можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Также значительно ослабляет заготовку овализация. Особенно опасно такое явление при сгибании трубопровода, предназначенного для транспортировки вещества в условиях пульсирующей нагрузки. Если же такие элементы будут использоваться в качестве строительных конструкций, то овализация скажется на внешнем виде элемента. Именно поэтому в процессе сгибания стремятся максимально уменьшить такие явления.

Если же на внутренней стенке образуются складки из-за утолщения материала, то они повлекут за собой не только уменьшение сечения, но и будут создавать сопротивление для движущегося потока. Это в свою очередь повысит вероятность возникновения коррозии. Помимо этого несущая способность конструктивного трубчатого элемента снизится.

Как согнуть трубу ручным способом

В условиях индивидуального строительства может возникнуть потребность согнуть трубу из нержавейки ручными способами. При этом следует учитывать описанные выше возможные негативные последствия изгиба.

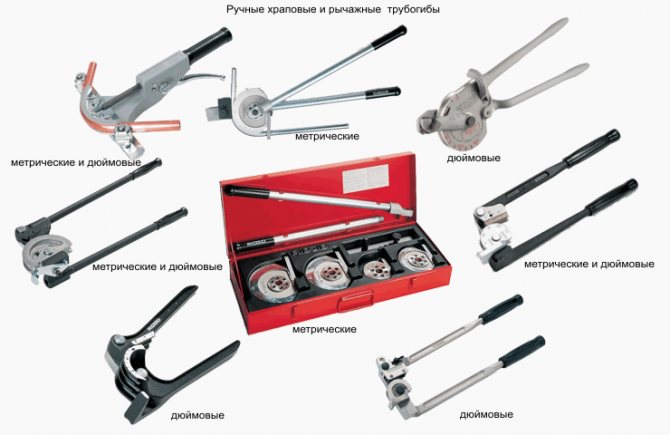

Виды ручных турбогибов.

В домашних условиях гнуть трубу из нержавейки можно при помощи ручного трубогиба. Чаще всего применяется трубогиб в виде арбалета, который гнет заготовку, выдавливая ее в точке изгиба.

Чтобы избежать деформации просвета нужно использовать средства внутреннего противодействия деформации — внутренние ограничители. Для этих целей можно применить чистый сухой песок.

В один конец трубы плотно забивается заглушка, просвет наполняется песком через свободное отверстие. Затем оно тоже забивается заглушкой. После выполняется изгиб трубы вокруг болванки нужного размера.

В качестве внутреннего ограничителя можно применять специально изготовленную пружину. Она навивается из проволоки толщиной 1 — 4 мм с таким расчетом, чтобы свободно поместилась внутрь трубы в месте предполагаемого изгиба. Трубу с помещенной внутрь пружиной загибайте вокруг металлической болванки или ручным трубогибом.

После этого пружина вынимается с помощью проволоки, предварительно оставленной снаружи. Особенно полезна такая технология для сгибания профильных заготовок квадратного сечения. Соответственно, пружина тоже должна иметь квадратное сечение.

Еще один вариант внутреннего ограничителя — пучок проволоки, который последовательно, по одной, вставляется в трубу до места сгиба. После выполнения работы проволока также по одной извлекается.

Ручными способами можно согнуть трубы из нержавеющей стали, диам которых не превышает 40 мм, а толщина стенки 3 мм. Во всех остальных случаях необходимо применять профессиональное оборудование.

Поделитесь полезной статьей:

Похожие статьи:Избранные статьи

Намотка.

Наматывать теплообменник вручную из нержавеющей трубки можно двумя (основными) способами.

Способ первый — закрепляем импровизированный вал (труба 2″) горизонтально и проворачиваем, наматывая тем самым на него нержавеющую трубку с песком.

Способ второй — закрепляем жестко вал вертикально и наматываем на него нержавеющую трубку, двигаясь с трубкой по кругу.

Т.к. с четырехметровой трубкой сильно не развернешься, то был выбран первый вариант. А т.к. токарного станка нет — то на импровизированном верстаке были сколочены из дерева подшипники скольжения для двухдюймовой трубы:

Важно! Верхний ограничитель высоты (на рисунке брусок с надписью дерево) у таких подшипников должен быть равен диаметру вала (труба 2″) + один диаметр наматываемой трубки (10мм).

Т.к. на валу был расположен перпендикулярный ранее обрезанный отварок 3/4″ — то вставив в него подходящую арматурину, я получил рычаг для проворачивания вала.

Важно! Для правильной намотки, необходимо грамотно закрепить трубку на валу. Можно, как на видео (см. выше), приварить расточенную гайку, через гайку завести нержавеющую трубку, изогнуть трубку под 90 градусов и начать наматывать. Связываться со сваркой (на тот момент) не хотелось — поэтому в самом валу (труба 2″) с краю были просверлены два отверстия насквозь, через которые была заведена U-образная металлическая петля с закруткой с обратной стороны, которая и зафиксировала конец трубки. Для дополнительной жесткости, начало трубки я примотал толстой проволокой к валу.

Далее, не спеша, в четыре руки (один придерживает трубку, другой прокручивает вал при помощи рычага) производится намотка, после намотки — вынимаются чопики, высыпается песок, отпиливается лишний кусок трубки и получаем вот такой вот спиральный теплообменник (качество фотографии отвратительное, т.к. делалась она на быструю руку и телефоном):

Как по мне, очень и очень недурственный, для первого раза, результат изготовления змеевика своими руками. Даже в руки взять приятно. Однако, для того что бы процесс теплопередачи был более эффективным — витки змеевика необходимо аккуратно раздвинуть (чтобы между ними тоже циркулировала вода). Для этого пришлось выстрогать штук двадцать клиньев из плотной древесины (сосна не подходит) и при помощи молотка, понемногу вбивая клинья с разных сторон спирали, раздвинуть витки самодельного теплообменника.

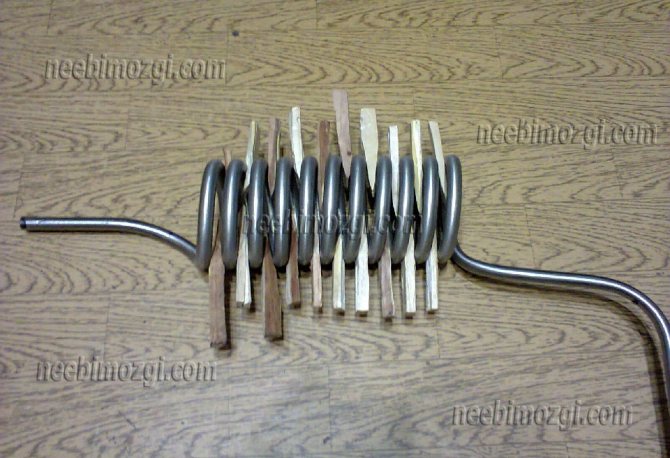

Важно! В самом начале — витки ощутимо сопротивляются клиньям, так что берегите пальцы и ногти.

Важно!! Лучше раздвигать витки за несколько проходов, постепенно наращивая расстояние между витками и постоянно контролируя, что бы сам змеевик не увело в сторону:

После всех этих манипуляций получаем вот такую красоту (изолента для масштаба):

ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74

Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления> resant.ru/otoplenie-doma.html < можно посмотреть и ознакомиться с примерами наших работ. Но более точно, по стоимости работ и оборудования лучше уточнить у инженера.

Для связи используйте контактный телефонООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.

Отоплениеот ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > resant.ru/otoplenie-dachi.html

Обратите внимание

Наша компания ООО ДИЗАЙН ПРЕСТИЖвходит в состав некоммерческой организации АНО МЕЖРЕГИОНАЛЬНАЯ КОЛЛЕГИЯ СУДЕБНЫХ ЭКСПЕРТОВ. Мы так же оказываем услуги по независимой строительной технической экспертизе.

Песок нужен сухой и трамбовать его нужно.Если не помогает подогревать место изгиба.

Как согнуть трубу из нержавейки?

Каким радиусом сгиба гнете трубу ?

Как согнуть трубу из нержавейки?вы заглушки приваривали?елси нет, то сначало приварите заглушку гермитичную с одной стороны, забейте по самое не балуй песка, преварите сгругой.а потом тихо медленно подогревая не внутреннею часть калена, а наружнею.п.с. такое действует только смалыми радиусами (с 12 часов на 2) и после подогрева нержавейка темнеет. Как согнуть трубу из нержавейки?

Cначала гнул маленьким радиусом-гнет сразу!! Потом пробовал максимально большим-тоже самое.

Сообщение отредактировал deen22: 16 June 2011 – 22:32

Как согнуть трубу из нержавейки?Да,не раз слышал о заливке припоем,а может дабы подешевше попробовать каменноугольную смолу с песком,затромбовав на горячую выдавливая излишек смолы,отверстия забить,охладить,гнуть,слить смолу с песком-не простая операция,выжечь остатки-недостаток,при перегреве нагартовка уйдёт,и на виброгалтовку,полировку . Как согнуть трубу из нержавейки?

Если операцию проводить не однократно, то можно и припоем баловаться, его и при переплавке не много будет уходить, да и разбуторить наверное можно чем-то.

Как согнуть трубу из нержавейки?

Давным давно использую туалетную бумагу и лёд для гнутья труб, вставляем в трубу рулончик бумаги, заливаем водой, и на мороз.

master met (вчера, 04:04) писал:

А вот этого делать не надо никогдаособенно людям не шибко знающим о последствиях разрушения металла под действием сжатого воздухадиверсанты!Мне это подали как штатный технологический процесс,причем в те времена когда кое-что ещё соблюдалось,например для МИГ 21.Кстати где там речь о сжатке,набито-водяной,о опасности(не о пагубности,не понял о чём вы)можете не предупреждать,случалось участвовать в гидроиспытаниях трубопроводов и узлов не раз,а так-же наблюдать последствия срыва заглушек на испытаниях гибких шлангов(проходной около 80) с 300 атм. Как согнуть трубу из нержавейки?забавное зрелищеобратил внимание, что на многих АГНКС (автозаправки на сжатом метане) нет операторов,прикольное зрелище разгерметизации соединения с неисправным скоростным клапаном при давлении в 200 кГс (до 320 некоторые)было дело видео показывалина некоторых заправках клапан вручную закрывают, делают сброс давления, а потом вынимают шток.он конечно не выйдет под давлением, но от дурака защиты нет

Сообщение отредактировал Аспирант56: 09 August 2011 – 19:03

Как согнуть трубу из нержавейки?

Аспирант56 (04 Август 2011 – 04:04) писал:

сергей7 (16 Июнь 2011 – 22:21) писал:

Водой опресовывают как раз сосуды высокого давления. В том числе и с рабочим давлением 300 бар (что лично знаю).Вот достать такой насос будет непросто. Хотя сжать воду до такого давления можно и просто домкаратом через поршень. Т.к. вода крайне микроскопически сжимаема. Как согнуть трубу из нержавейки?

Grey78 (сегодня, 17:10) писал:

Просто насос жидкостный высокого давления обозвали:

Дико необразован,каюсь,свою карьеру аппаратчика как раз начал с испытания кислородных баллонов,даже забыл сколько давил уж,так давно.На производстве практика,кто собирал тот и спытывает,как их правильно-жидкостные насосы с воздушным и мех.приводом от 20 до 450 кг/см(последнее никогда и не слышал шоб надавливали) в ассортименте ЕМНИП,правда не сборщик на гидроиспытаниях периодически,а вот смотреть как народ напротив заглушек мелькает это,да…,правда суръёзные давления в стороне. Как согнуть трубу из нержавейки?сталкивался с испытанием до разрушения метанового баллона в стеклопластиковой оплёткегде-то 540-560 кгс/см2вариант безопасный – в шкафу, процесс управляемый

Сообщение отредактировал Аспирант56: 10 August 2011 – 20:42

Как согнуть трубу из нержавейки?жидкостный вариант безопасен отсутствием реактивной силы, но крайне опасен мелкими утечкамипри давлении 200 – вода режет всё, одежду, плоть, кости, как хлебпо этой причине рекомендуют не подходить к НАСам на кузнечно-прессовых производствах, сосуды и обслуживают то после сброса давления

Сообщение отредактировал Аспирант56: 10 August 2011 – 20:47

Как согнуть трубу из нержавейки?Известен способ гибки тонкостенных труб использующий в качестве наполнителя воду,которую замораживают с помощью жидкого азота.Однако из-за быстрого роста кристаллов,во льде образуются пустоты,которые влияют на качество.Выход:Перед замораживанием в воду добавляют медицинскую вату 1г. на 30-50г. воды.Вата интенсивно поглощает воздух и равномерно распределяется в объеме, что приводит к повышению прочности льда и повышает сопротивляемость при изгибе.(после сушки вата может использоваться многократно)Опыты показали отличное качество гиба,гофр нет, утонение около 12%. Как согнуть трубу из нержавейки?kyzik, ну как, удалось победить? мне очень интересно, тк самому потребуется время от времени гнуть тонкостенные нерж. трубы разного диаметра от 12 до 32. есть маленький опыт – делал велобагажник из 12 трубки. первый сгиб прошел удовлитворительно, а второй отрвратительно – с деформацией. из чего сделал вывод, что песок был утрамбован не плотно. да и просеять его через кухонное сито не мешает. песок брал у тепловозников. не калиброванный, но прокаленый. а вот как согнуть 3 метровую трубу? пока песком ее набьешь, на пенсию пора и резать нельзя. радиус большой, порядка 300 мм. Рон Ковел в фильме про работу с трубами руками гнет пустую без нагрева (14 минута ролика). но там я так понимаю трубка потолще будет. а как с тонкостенной, прокатит или согнет?

Сообщение отредактировал haun: 07 October 2011 – 01:16

Аспирант56 (10 August 2011 – 20:41) писал:

при давлении 200 – вода режет всё

К слову. Есть у меня мойка Керхер 7.85. Давление в сопле 150 Атм. Случалось и по своим пальцам попадать с расстояния около пары сантиметров. Больновато, конечно, но всё на месте. Как согнуть трубу из нержавейки?

А свинцом никто не пробовал заливать? А потом выплавлять.

С такой проблемой может столкнуться каждый, кто самостоятельно занимается сантехническими работами с использованием различных видов труб. Если вы не являетесь специалистом в этой области, то специальных инструментов и профессионального оборудования для проведения подобных работ у вас, конечно-же, нет. Дальше мы расскажем о разных способах, как без трубогиба согнуть трубу в домашних условиях в зависимости от материала, из которого они сделаны.

1.При сгибании такие трубы могут уменьшаться в диаметре или даже сломаться. Самый простой и эффективный способ избежать деформации или надлома в домашних условиях нашего изделия: заполнить под завязку трубу сухим, мелко просеянным песком и установить на ее концах заглушки. В домашних условиях легче всего вбить деревянные чопики, но только так, чтобы потом легко их вытащить, избегая деформации при этом самой трубы.

Теперь трубу можно смело сгибать. Если метал или сплав мягкий, то эту процедуру легко сделать своими руками, а можно использовать, например, закрепленную или вкопанную в землю другую трубу большего диаметра, используя метод рычага, делаем изгиб. В зимний период вместо песка можно использовать простую воду: заливаем; ждем, когда замерзнет; сгибаем и разогреваем трубу, превращая лед опять в воду.

2.Если мы имеем дело с алюминиевыми или стальными трубами, то тут нам понадобится газовая горелка или паяльная лампа. Перед началом работы заполняем трубку песком (как описано выше) и надежно закрепляем один конец (можно, например, в тиски). Равномерно прогреваем участок будущего сгиба.

Показателем достаточного нагрева стальной трубы будет ее ярко-красный цвет, а к месту прогрева алюминиевой трубы подносим листочек бумаги, он должен задымить или загореться. Надеваем перчатки, во избежание ожогов, и начинаем медленно сгибать.

ПОМНИТЕ! Оцинкованные трубы для сгибания нагревать нельзя.

3.Трубы квадратного профиля с небольшим сечением можно сгибать без нагревания, только с обязательной засыпкой песка, или заливкой воды зимой.

В этом случае дополнительно будет нужна резиновая киянка. Ставим такую трубу концами на две опоры и киянкой медленно делаем изгиб изделия до нужной формы. Если угол изгиба слишком большой, то стальную трубу квадратной формы можно нагреть в месте изгиба.

У нас профильная труба. Как согнуть трубу без трубогиба, если требуется сберечь ее форму?

Для этого нам понадобится прочная пружина. Засовываем пружину вовнутрь нашей трубы в место изгиба, предварительно надежно привязав ее проволокой, что бы можно было, потом легко вытащить обратно. Сгибаем наше изделие.

Как согнуть металлопластиковую трубу?

Много изгибов металлопластиковой трубы нам понадобится при монтаже теплых полов. Такие изгибы помогут эффективнее использовать теплопроводную поверхность нашего изделия.

1.Самый простой способ — это плавно согнуть такую трубу руками. При этом надо учитывать, что изгиб должен быть в пределах 15 градусов на каждые 1,5 — 2 см. Таким способом можно сделать все, нужные нам для монтажа теплого пола, изгибы.

2.Есть еще один способ. Для него нам потребуются небольшие куски проволоки, которые мы засыпаем внутрь изделия до полного заполнения. Проволока даст нам возможность сделать более ровные изгибы.

3.А как быть, если без трубогиба не удается сделать точный и плавный изгиб? Для этого нам понадобится установить на одном конце трубы заглушку, можно деревянный чопик, и засыпать сухой, мелкий песок до краев трубы. На другой конец трубы также ставим заглушку.

Один конец изделия надежно закрепляем и нагреваем паяльной лампой место изгиба. Подносим к месту нагрева листок бумаги, если она тлеет, значит, прогрев достаточный. Берем перчатки и делаем изгиб нужной формы, снимаем заглушки, высыпаем песок.

Как согнуть полипропиленовую трубу?

Вообще производители полипропиленовых труб не рекомендуют сгибать в домашних условиях их изделия, но сделать это все-таки можно. Всего таких способов есть два.

1.Для первого способа нам нужно предварительно нагреть нашу трубу при помощи строительного фена до температуры около 150 градусов Цельсия и, пользуясь перчатками, согнуть изделие до нужного угла.

При этом надо строго соблюдать одно условие: утолщенная стенка трубы всегда должна размещаться с внешней стороны изогнутого угла. После охлаждения трубы, осмотрите место изгиба трубы. Там не должно быть вмятин и трещин.

2.Вторым способом можно согнуть полипропиленовую трубу холодной, но при этом радиус изгиба не должен превышать 8 диаметров самой трубы.

Уплотнения.

Если штуцер имеет резьбовую часть с гайкой, благодаря которой, его можно закрепить в корпусе кожуха через резиновые уплотнения, то трубку нержавеющего змеевика надо как-то пропустить через пластик кожуха, да еще так, чтобы не протекала вода. Вот для этих целей, пришлось сделать хитрое самодельное резиновое уплотнение (2 штуки) (смотри рисунок) с проточкой под пластик.

При помощи заточенной трубки большого диаметра вырезал из толстой листовой резины (толщина порядка 14мм) два цилиндрических уплотнения. Затем при помощи меньшей трубки (d < 10мм) в каждом уплотнении были сделаны центральные отверстия (на рисунке через них проходит штрихпунктирная линия). Затем уплотнения были насажены на подходящий болт, болт был зажат в дрель и при помощи обломка квадратного надфиля на резиновых уплотнениях были проточены (проточены, громко сказано, скорее, протёрты) канавки под пластик:

Важно! Отверстие в пластике крышек сантехнической трубы было просверлено с таким прицелом, чтобы резиновое уплотнение в пластик вставлялось очень туго. Таким образом, после вставки центральное отверстие (которое и так было сделано с диаметром чуть меньше 10 мм) дополнительно обжималось. При вставке трубки змеевика — резина оказывается зажатой между трубкой змеевика и отверстием пластика, тем самым герметизируя стык. Никакие дополнительные герметики (силикон и прочее) не использовались.

Как согнуть пластиковую трубу?

Для работы с пластиком понадобится сделать следующее операции:

Сделайте из древесноволокнистой плиты специальную оправу, для того чтобы придать пластиковой заготовке необходимую форму;Отшлифуйте данную оправу мелкой наждачной бумагой;Далее на формовочной машине из специального силикона сделайте подходящею оболочку для пластиковой заготовки, она нужна именно для крепления трубы в нашей оправе, в том числе она не позволит появиться царапинам, сколам и различным вмятинам на поверхности пластика;Установите трубу из пластика в изготовленную оболочку;Зафиксируйте хорошо деталь в оправе, после чего поместите все элементы на формовочную машину;Как только пластик начнет при разогреве размягчиться, он постепенно начнет осаживаться на оправу, в результате чего придаст заготовке необходимые формы;И последнее что следует сделать, это выждать примерно десять-пятнадцать минут извлечь из оправы пластиковую трубу и дождаться полного охлаждения.

В нашей статье мы рассмотрели много способов, как согнуть трубу в домашних условиях без трубогиба. Все перечисленные способы мы можем проделать своими руками, не имея при этом практически никаких специальных устройств и инструментов. Гнутые трубы могут потребоваться и в других случаях: сделать змеевик для самогонного аппарата, подключить стиральную машину без специальных заводских изогнутых труб для питания и отвода стоков и так далее.
