Стяжные ремни для крепления груза. Безопасность транспортировки

Грузозахваты | 21.03.2017

Развитие большегрузного автотранспорта предъявляет особые требования к надёжности фиксации штучных и упакованных грузов: ведь на качество дорог в нашей стране не жалуется только ленивый. Поэтому любой товар отправляется в путь только после тщательного крепления в фургоне автомобиля. С этой целью применяются специальные стяжные ремни. В большинстве случаев они включают в себя храповый механизм, а потому иногда называются рэтчетами (от англ. ratchet – храповик).

Конструктивные особенности

Правильное крепление груза – это одна из составляющей безопасной транспортировки. Стяжные ленты изготавливаются в двух разновидностях – в виде эластичных ремней из полипропилена с застежками типа «велькро», а также с зажимом механического вида. Первый работает по принципу использования силы растяжения, а у второго зажим происходит по всему обхвату за счет натяжного устройства. Эти системы отлично взаимодействуют с другими элементами фиксации, одним из таких является рейка для крепления груза. Она изготавливается из легкого алюминия или прочной стали.

Стяжной ремень механических систем крепления изготавливается из жесткого текстиля, который способен выдержать большие механические нагрузки. Первый вид более прост с конструктивной точки зрения, но обладает очевидным недостатком – материал ленты. Он не способен противостоят большому напряжению, а сила закрепления зависит от различных факторов, включая качество дорожного покрытия.

Стяжка из лент эластичного типа разделяется на две разновидности: текстильные и стальные (цепная стяжка). Их целесообразно использовать при:

• незначительных температурных колебаниях;
• отсутствии вибрационного воздействия;
• перевозке малогабаритных изделий.

Застежки «велькро» с течением времени теряют свою стяжную силу, поэтому их дополняют стяжной пружиной. При этом надежность закрепления увеличивается всего на несколько процентов. Комплектация стяжного устройства включает в себя следующие элементы:

1. Устойчивый к износу ремень, который не изменяет своих свойств и геометрических размеров под действием неблагоприятных условий, включая высокую механическую нагрузку.
2. Петля для крепления груза в пол. Является дополнительным элементом, которым оснащаются грузовые транспортные средства стационарно.
3. Фитинг. Представляет собой узел фиксации ремня в виде кольца для крепления груза или крюка, выполненного из стали.
4. Трещотка (храповик). Это устройство создает и закрепляет необходимую силу стягивания.

Внимание! В эксплуатации хорошо себя зарекомендовали крюки «Кантаплюс Рэтчет», о чем свидетельствуют положительные отзывы довольных пользователей.

Грузовой крепеж должен соответствовать стандартам качества, поэтому перед покупкой необходимо поинтересоваться у продавца о стране-изготовителе, материалах системы, наличии соответствующих сертификатов. Пневмооболочки, применяемые для крепления грузов, уменьшают колебания и повышают надежность фиксации, они представляют собой надувные мешки.

Натяжение ремней

Способов на самом деле не так много. Также, можно натягивать своими силами, при этом фиксироваться ремни могут крючками к тралам, или к любой другой поверхности прицепа. Применяется данный способ крепления для легкой поклажи, в случае когда перевозка осуществляется на открытой платформе, чтобы не было потери груза в пути.

Большая часть транспортируемого багажа фиксируется с помощью ремней с натяжным механизмом. В основном, это конструкция храпового типа с защитой от разблокирования. Другое название этого механизма – трещотка или храповик. Цепные или лебедочные виды фиксации давно не востребованы.

Строение храпового механизма

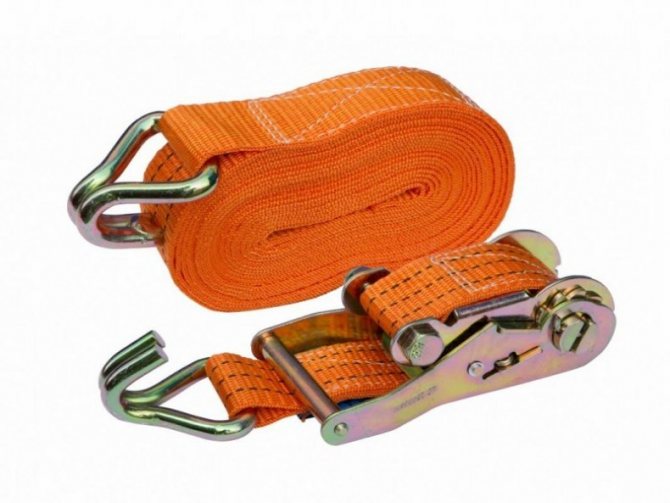

Стяжная лента с храповиком состоит из двух частей: короткой, на которой, помимо крепежа, есть фиксатор ремня на внутренней поверхности фуры, и длинной, на её конце устанавливается трещотка. В структуру самого механизма входят следующие элементы:

• зубчатый храповик с собачкой, она защищает ремень от внезапного расстегивания;
• замок, который обхватывает трещотку;
• поворотная планка с пружиной, она нужна для регулирования длины ремня;
• стальное основание, оно необходимо для соединения храповика со стягивающим ремнем.

Виды ремней

Лента выбирается исходя из расчета длины и необходимой нагрузки. Стяжные ремни бывают разные по ширине, кроме того, они могут быть как с храповым механизмом, так и без него. Также, механизмы могут отличаться друг от друга.

Обычно ремни бывают от 6 до 12 метров. Разрывная сила на стяжной ремень не больше 20 тысяч кгс, ширина его 25-150 мм. Такой способ применяют, когда нужно закрепить груз по периметру прицепа и для усиления конструкции.

Особенности выбора и использования

Выбор ремня зависит от размера и массы груза, а также от его формы, условий транспортировки и метода закрепления. Стяжные ремни нередко используются для фиксации перевозимых объектов в вагонах и контейнерах. В этом случае используют специальный документ, который регламентирует технические условия правильного размещения и крепления грузов, что увеличивает безопасность и качество транспортировки.

Если груз занимает площадь универсального одиночного вагона или сцеп таких вагонов, то он считается габаритным (п. 2.3 «Технические условия погрузки и надежного крепления грузов»). Проверку габаритности проводят на горизонтальном участке, для этого используют специальные приспособления. Перед погрузкой необходимо выполнить ряд подготовительных мероприятий:

1. Пол контейнера, подкладки, опорные элементы груза очищаются от грязи, снега, льда и других видов загрязнения. Зимой грузоотправитель посыпает пол и подкладки тонким слоем очищенного песка.
2. Разгрузочные люки закрываются. Если в процессе погрузки есть необходимость в использовании боковых бортов, то клиновые запоры могут быть открыты, в остальных случаях их осаживают до упора вниз.
3. Когда габариты груза больше длины пола платформы, торцевые борта откидывают на специальные кронштейны.
4. Чтобы перевозимые объекты не опирались на торцевые борта, их размещают на подкладки.

В качестве крепежных элементов в вагонах используются стяжки, обвязки, бруски, упоры, кассеты, ложементы, каркасы, стяжные ремни, стропы для усиленного крепления груза. Они разделяются на одноразовые и многооборотные. За качество и надежность последних отвечает сторона, которая отправляет груз. В процессе оформления документов по перевозке железнодорожная станция запрашивает у грузоотправителя акт регулярного освидетельствования многоразовых крепежных устройств, что является подтверждением пригодности к эксплуатации изделия.

Проверку стяжных лент на прочность проводят при помощи динамометра вместе с прикрепленным к нему габаритным грузом. Перевозимые объекты должны быть подготовлены к транспортировке так, чтобы были максимально обеспечены безопасность и сохранность. Для этого грузоотправитель должен обеспечить:

• высокое качество всех узлов, в которые монтируются средства крепления;
• надежную фиксацию груза в упаковке;
• должную герметичность при перевозке мелкофракционных изделий.

Большое влияние на качество транспортировки оказывает разновидность крепежных приспособлений, поэтому при выборе необходимо учитывать характеристики стяжных ремней, метод изготовления, надежность производителя, наличие дополнительных элементов фиксации. Перед подготовительными работами и непосредственно погрузкой следует ознакомиться с кодексом безопасной практики размещения и надежного крепления груза.

Выход груза за границы концевой балки не должен быть более 400 мм. С целью рационального использования вместительности и грузоподъемности вагонов перевозимые объекты короче 17,2 метров с одинаковым поперечным сечением, распределенной равномерно нагрузкой, перевозят на специальных платформах. С одной стороны торца груз может выпирать. Размещение и крепление грузов на открытом подвижном вагонном составе осуществляется для объектов, которые не подвержены влиянию атмосферных осадков и другим негативным условиям окружающей среды.

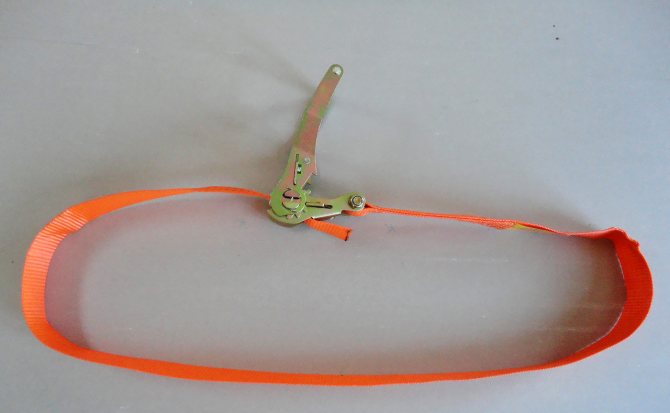

Кольцевая стяжная лента

Во время перевозки грузов, чтобы защитить его от внешних факторов и обеспечить полную сохранность, используют стяжной ремень с кольцевым натяжным механизмом. В данной модели нет крючков, и крепление происходит за счет стягивания и обхвата составных элементов. В этом случае предпочтение отдается храповым механизмам из высококачественного металла.

Такие ленты бывают разного размера, и с разной прочностью. С их помощью можно закрепить груз с массой до 5 000 кг. Как правило, такие модели очень надежные в эксплуатации, и способны защитить от факторов внешней среды.

Принципы крепления

Согласно инструкции стяжных лент, пользователю доступны несколько методов закрепления груза. Каждый из них имеет ряд отличительных особенностей и нюансов, рассмотрим каждый из них более детально:

• Если придонная часть кузова или вагона имеет плоскую форму, то изделие закрепляется на одной паллете, в этом случае наиболее рационально использовать нижний метод фиксации грузов при перевозке.
• Диагональный способ показывает высокую эффективность при нестандартных габаритах груза с отсутствующей упаковкой.
• Если нет возможности закрепить контейнер на бортах, то прибегают к системе фиксации под названием «крест-накрест».
• Конструкции большой высоты лучше всего крепить путем сочетания нескольких методов, что увеличивает надежность и уменьшает вероятность непроизвольного смещения груза.

Последний способ является самым безопасным, но для его реализации необходимо запастись большим количеством ремней различной длины. К его недостаткам относится длительное время подготовительных мероприятий и выполнения разгрузочных работ. К тому же, автомобиль или контейнер должен иметь несколько элементов фиксации, непредусмотренных заводом-изготовителем. Кольцевой ремень для крепления груза показывает высокую эффективность при перевозке габаритных изделий.

При якорном методе фиксации следует использовать не меньше 4 стяжных ремней, при накидном – минимум 2 ленты. Если система предусматривает более 2 ремней, то они должны быть выполнены из одного материала, совпадать по габаритам и свойствам.

Крепление груза

Существует множество вариаций, с помощью которых можно закрепить багаж. Также многое зависит и от характера поклажи, и чем она будет фиксироваться. Натяжные ремни применяют на прицепах всех видов.

Для фиксации груза, особенно с большой массой и больших размеров, используют иногда цепи. В каждом способе крепления есть свои положительные и отрицательные стороны. В некоторых случаях могут применяться только цепи, но что касается хрупкого груза, то для его крепления используют стяжные ремни.

Определение требуемой ширины

При транспортировке груза стяжные ремни должны обладать необходимыми габаритами. Выбор ширины текстильных лент основывается на габаритах горизонтальной плоскости, ведь именно через неё направляется приспособление. Современный рынок предлагает варианты со стандартными показателями ширины, определяемой в миллиметрах. Они входят в диапазон от 25 мм до 100 мм. Последние самые крепкие, но иногда их использование нецелесообразно, они применяются при перевозках тяжелых и габаритных конструкций.

Применение широких лент должно быть обосновано, ведь их стоимость на порядок выше, чем у более простых аналогов, а процесс закрепления осложнен повышенной массой и недостаточной мобильностью ремня.

Внимание! Надежность закрепления системы зависит именно от толщины ремня. Для наиболее рационального выбора следует определить конструктивные особенности груза. К примеру, для перевозки габаритной конструкции потребуется ремень с минимальной толщиной 50-70 мм.

Узел фиксации стяжного ремня (фитинг) имеет вариации

Кольцевой – с кольцом на одной стороне ленты, храповиком или трещоткой. Используются для фиксации между собой нескольких частей одного груза. Эффективны при перевозке малогабаритных грузов.

Устройство храповика состоит из:

• Замка;
• Рукоятки;
• Основания;
• Поворотной планки для корректировки длины;
• Механизма с зубьями от расстегивания зафиксированной ленты;
• Трещотки с собачкой.

Крюковой – имеет крюк, ленту и и трещотку. Фиксация происходит в нескольких точках. Рассчитаны на большие грузы, к примеру, автомобили.

При выборе стяжного ремня учитывают характеристики груза: вес, форма, условия перевозки, способ фиксации.

Для начала необходимо установить ширину ленты. Её подгоняют по горизонтальной поверхности груза. Стандартная ширина, встречающаяся в продаже от 25 до 100 мм. Более широкие или узкие изготавливаются на заказ. Большая ширина в соответствии с грузом надежнее фиксирует его.

После определения требуемой ширины, устанавливают нужную длину. Чем длиннее, тем лучше. Также чем меньше ремней используется для закрепления объекта, тем с меньшей вероятностью произойдет обрыв на цепи. Верхняя часть должна быть более короткой, а свободный конец обязан оставаться 2 раза больше ширины.

Перед фиксацией груза также целесообразно подобрать ленту в зависимости от выдерживаемого ею натяжения. Чаще всего используют с выдержкой до 10 тонн, он для более габаритных применяют и до 20 тонн. Рекомендуют всегда брать ленту с запасом прочности.

Далее требуется выбрать способ фиксации перевозимого груза в зависимости от его формы:

• Плоская форма, дно ровное – практичный метод для нижнего удержания. Подойдет, допустим, для автомобилей, коробок;
• Нестандартная форма, неровная – диагональный метод. Так удерживают часто мебель и другие подобные грузы;
• Высокий или широкий – комбинация нескольких методов. Им закрепляют рабочую технику на эвакуаторах и так далее;
• Выходит за борта или нет возможности за него закрепить – фиксация методом «крест-накрест».

Правила использования стяжных ремней:

1. Перед закреплением всегда надо убедиться в надежности замка и ленты, проверить их на наличие повреждений;
2. Не применять ленту, когда ее максимально допустимая нагрузка даже на 100 кг меньше веса груза;
3. Нельзя стяжные ремни эксплуатировать в качестве буксирных тросов;
4. После закрепления груз должен принять статичное положение;

Выдерживаемое усилие

Максимальное напряжение зависит от технических характеристик каждой модели. Широкое распространение приобрели варианты с выдерживаемой нагрузкой до 10 т, но для габаритных объектов применяют системы с показателем до 20 т. Для изготовления последних ремней и элементов конструкции применяют прочные материалы и современные методы производства. При покупке кольцевой ленты стяжного типа необходимо учитывать запас прочности, коэффициент которого должен быть равен не менее 2.

Важным фактором являются условия перевозки. Частые повороты и заносы повышают сдвигающую силу относительно горизонтальной оси. Повышенная влажность провоцирует перемещение груза. От бывших в употреблении зажимов лучше отказаться, поскольку любая деформация механизма уменьшает силу фиксации практически в половину. Высокое качество крепления показывает комбинация колец, а также фиксирующих элементов – крюков.

Использование высококачественных моделей обеспечивает отличное закрепление груза во время транспортировки. Выбор любой системы основывается на особенностях перевозимых объектов (габаритах, форме, массе) и условий перевозки (наличие резких поворотов, плохое качество дорожного покрытия, влажность, вероятность заноса). Для создания надежной системы следует подготовить необходимые инструменты и материалы.

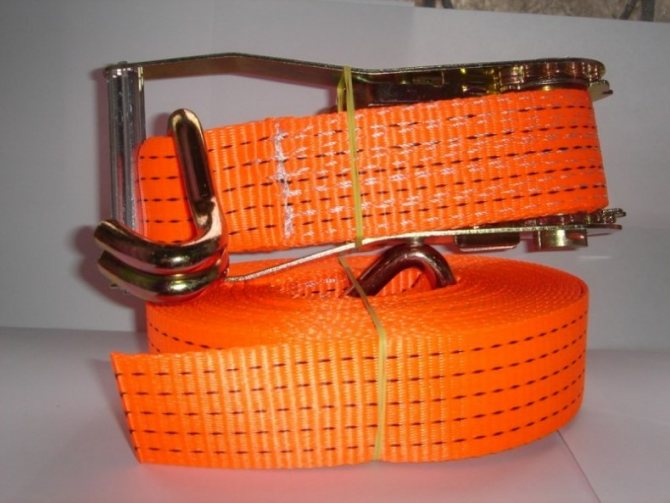

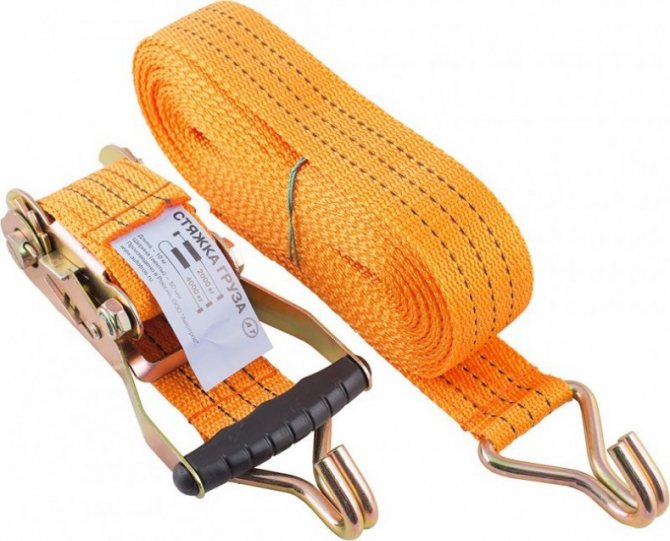

Фото стяжных ремней

На представленных фото можно увидеть самые распространенные варианты стяжных ремней и механизмов крепления. Они отличаются не только по внешнему виду, но и основными характеристиками, производителями, качеством материалов и т. д.

Стяжные ремни отличаются высоким показателем надежности и удобства, поэтому их часто используют в сфере грузоперевозок. Это отличное устройство для закрепления перевозимых объектов в вагонах и кузовах автомобилей. К их выбору нужно подойти максимально ответственно, поскольку от этого зависит качество, сила сцепления и длительность эксплуатации. Технология сцепления регламентируется кодексом грузоперевозок и различными нормативными актами, с которыми должен ознакомится грузоотправитель перед подготовкой и погрузкой груза.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

46.39%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.56%

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

15.05%

Проголосовало: 804

Многофункциональность ремней

В последнее время, натяжной ремень храпового типа чаще всего используется, когда нужно доставить груз в хорошем состоянии. Также такой вариант популярен среди автолюбителей, когда нужно перевезти предметы больших размеров. Делается это в основном на багажнике который есть на крыше легкового автомобиля.

Также такой способ закрепить переправляемый груз востребован среди дальнобойщиков. Они крепко фиксируют багаж, и одновременно с этим аккуратно сдавливают груз вокруг, делая так, чтобы не повредить упаковку. Такие стяжные ленты не портятся от воздействия на них пожароопасных жидкостей и других химических веществ.

На ремни которые выпускаются сейчас не воздействует температура или влага. Они сохраняют свой размер в любом случае, это дает возможность использовать их в любых условиях и в любое время года.
