Самое важное о колесных болтах легкового автомобиля

Логичным продолжением темы подбора колесного крепежа является подбор колесных шпилек и гаек. Главным отличием шпилечного крепления колес от крепления болтами является то, что в креплении колеса шпильками участвует 2 компонента. Непосредственно, колесная шпилька – это то, что запрессовано в ступицу и торчит из нее, и колесная гайка – то, что накручивается на шпильку после установки колеса. Подбор каждого их компонентов крепления осуществляется отдельно.

Пара шпилька-гайка для крепления колес используется на подавляющем большинстве автомобилей японского, корейского и американского происхождений. Болты, рассматриваемые в предыдущей статье – на европейских марках.

Колесные шпильки

Итак, колесные шпильки, а начнем мы именно с них, имеют 3 основополагающих параметра:

• диаметр и шаг резьбы,
• длина,
• диаметр забивной части.

Последний параметр самый важный, потому как, именно этой частью шпилька запрессовывается в ступицу. Подбирать забивную часть шпильки необходимо с точностью до сотых. Несоответствие в 0,05 мм может привести к тому, что шпилька будет слабо держаться в ступице и при очередном монтаже провернется. Либо, если забивная часть больше — не влезет в забивное отверстие ступицы.

Говорить о самостоятельном подборе не имеет смысла — размер шпильки зависит исключительно от марки и модели автомобиля. Не редкость, когда даже в одном автомобиле шпильки на задней и передней оси разные, по забивной части или длине. Поэтому, совет от нашего магазина – заказывайте колесные шпильки в оригинальном исполнении либо качественные аналоги в специализированных магазинах, где вам помогут с подбором. Второй вариант экономически более выгоден, но оправдает себя полностью, только если нет сомнений в компетентности продавца и в качестве продаваемого им товара.

Вопросы обслуживания и замены шпилек

Шпильки колес не нуждаются в специальном уходе и обслуживании, однако они, как и всякий резьбовой крепеж, требуют соблюдения некоторых рекомендаций:

• Затяжку гаек при установке колес следует выполнять с определенным усилием, рекомендованным для данной модели автомобиля. При чрезмерной затяжке возможен срыв резьбы, при слабой затяжке возрастает риск ослабления крепежа;
• Для вворачивания и выворачивания как гаек, так и самих шпилек следует использовать только предназначенный для этого инструмент (баллонные ключи и другие);
• Для каждого колеса следует использовать только свои шпильки — определенной длины, с правой или левой резьбой и т.д.

Колесные гайки

Колесные гайки, как и болты, различают по 4 основным параметрам: диаметру и шагу резьбы, профилю прижимной части, высотой гайки, размером под ключ.

Диаметр и шаг резьбы колесной гайки

Диаметр и шаг резьбы гайки должен соответствовать шпильке, т.е. марке и модели автомобиля. Возможные варианты резьбы колесных гаек для легкового и легкого коммерческого транспорта: 12 x 1.5, 12 x 1.25, 14 x1.5, 16 x 1.5, а также дюймовые резьбы. Определите диаметр и шаг резьбы колесной гайки с помощью функции подбора по авто в нашем интернет-магазине.

Профиль прижимной части колесной гайки

Профиль прижимной части колесных гаек бывает – конусный, сферический, плоский. Как и в случае с болтами, колесные гайки подбираются исключительно по профилю колодца в колёсном диске. Чем чреват неправильный подбор подробно описано в предыдущей статье.

Во время самостоятельного подбора нужно принять во внимание следующие факты:

• гайки сферические
  — только для оригинальных дисков Honda, Rover и несколько старых моделей VW;
• гайки плоские
  — только для оригинальных литых дисков Toyota, Mitsubishi, Hyundai, некоторых глобальных моделей Peugeot и Citroen;
• гайки конусные
  — для оригинальных дисков тех марок автомобилей, которые не упомянуты в предыдущих пунктах;
• диски сторонних производителей рассчитаны на использование только конусных гаек.

Высота гайки, размер под ключ, форм-фактор

Высота колёсной гайки не имеет принципиального значения. Главное, чтобы гайка была не ниже оригинального образца, иначе есть риск, что колесная шпилька упрется в «донышко» гайки. Как правило, для дисков с глубокими колодцами устанавливают гайки повыше.

Колесные гайки бывают открытыми и закрытыми. Открытыми, в большинстве случаев, крепятся стальные диски т.к предполагается что такой диск прикроется колпаком, а высокая закрытая гайка может воспрепятствовать этому. Во-вторых – экономия денег, т.к. открытые колесные гайки существенно дешевле.

Выбирайте колесные гайки под размер вашего оригинального балонного ключа. Делать это надо по нескольким причинам. Во-первых, в будущем это исключит путанницу при подборе гайки по модели автомобиля. Во-вторых, вам не придется покупать новый балонный ключ.

На многих современных автомобилях и иных колесных машинах колеса устанавливаются на ступицу или тормозной барабан с помощью шпилек или закладных болтов и гаек. Все о колесных гайках, их типах, конструкциях и применимости, а также о правильном подборе и использовании крепежа рассказано в этой статье.

Как правильно подобрать болт для крепления колеса

Подбор основывается в первую очередь на типе дисков, которые установлены на авто:

1. Литые. Для их надёжного закрепления необходимы болты более длинные и толстые. То есть они должны иметь внушительную ширину, длину и размер резьбы. Но ведь на глаз этого не определишь? Решение очень простое – при выкручивании старых болтов сосчитайте количество поворотов, которое они производят. Рекомендовано количество не менее шести – девяти. Абсолютно любой по параметрам образец, при этом на каждый болт крепления колеса цена будет ниже, чем в любом магазине автозапчастей и действительно порадует, можно найти в «Matrix-Auto».
2. Штампованные. Здесь дело обстоит наоборот – характеристики значительно меньше и при покупке нужно максимально точно их определить, чтобы избежать упора болта в ступицу и нарушения нормального функционирования тормозных элементов.

Болты крепления колеса и ещё один важный нюанс

Весомый момент при их выборе – шаг резьбы. Он также не является постоянным параметром. Значение каждого указано автопроизводителем. Чаще всего диаметр составляет двенадцать или четырнадцать миллиметров, а вот сам шаг – примерно полтора.

Но это всего лишь среднестатистический показатель по частоте встречаемости, важно точно знать конкретно свой показатель.

Что такое гайка колеса?

Гайка колеса (колесная гайка) — резьбовое крепежное изделие, предназначенное для монтажа колесного диска на ступицу/тормозной диск; специальная гайка, форма и конструкция которой обеспечивают оптимальный прижим диска к ступице/барабану и его надежное удерживание во время движения транспортного средства.

Данный тип крепежа применяется на колесных транспортных средствах, в которых колеса устанавливаются на ступицу с помощью закладных болтов и шпилек. На каждом колесе устанавливается от 4 (у легковых автомобилей) до 12 (у грузовых) и более (у спецтехники до нескольких десятков штук) гаек в комплекте с болтами/шпильками. Именно от качества гаек и обеспечиваемого ими качества фиксации зависит надежность фиксации колеса, а значит — и безопасность транспортного средства. Поэтому при порче или утере гайки (или нескольких гаек) их следует как можно скорее заменить. Но прежде, чем покупать новый крепеж, нужно подробнее узнать о типах гаек, их конструкции и, что самое главное — применяемости.

Гайка колеса М12х1.25х37 пресс-шайба закрытая под ключ 21мм MP

Гайка колеса М12х1.25х25 конус открытая под ключ 19мм MP

Гайка колеса М12х1.5х35.5 сфера закрытая под ключ 19мм MP

Гайка колеса М12х1.5х32 конус открытая под шестигранник MP

Гайка колеса М12х1.5х25 конус открытая под ключ 19мм MP

Гайка колеса М12х1.5х37 пресс-шайба закрытая под ключ 21мм MP

Гайка колеса М12х1.25х34 ВАЗ-1111,2121 конус закрытая под ключ 21мм MP

Гайка колеса ЗИЛ-4331,МАЗ-4370,ГАЗ-3310 М20х1.5 тефлон MEGAPOWER

Гайка колеса М14х1.5х35 ГАЗ-24,УАЗ конус закрытая литой диск под ключ 19мм MP

Гайка колеса ЗИЛ-130,ГАЗ-53,УРАЛ М20х1.5 передняя правая резьба тефлон MEGAPOWER

Типы, характеристики и применяемость гаек колес

Колесные гайки — это большая группа крепежных изделий, которые имеют различную конструкцию, тип прижимных (упорных) поверхностей, способ установки на автомобиль и применяемость, а также некоторые второстепенные особенности.

Конструктивно гайки делятся на две больших группы:

• Обычные гайки со сквозной резьбой (стандартные);
• Гайки-колпачки с закрытой резьбой (нестандартные).

Изделия первого типа — стандартные гайки со сквозным резьбовым отверстием и наружным шестигранником под ключ. Гайка несимметрична: в ее нижней части выполнена прижимная поверхность, обеспечивающая надежную фиксацию колесного диска, а на верхней части снята фаска.

Изделия второго типа — не стандартизированные гайки в виде колпачков с глухим каналом, в котором нарезана резьба. Такая конструкция обеспечивает дополнительную защиту и обладает улучшенными эстетическими качествами. Как и в предыдущем случае, в нижней части гайки выполнена прижимная поверхность. Наружная или верхняя поверхности гайки-колпачка могут выполняться под различные типы ключей:

• Обычный наружный шестигранник под рожковый ключ;
• Внутренний шестигранник под соответствующий ключ (Hex);
• Под различные типы ключей TORX (обычные, с центральной точкой);
• Под нестандартные ключи — гайки «секретки».

Оба типа крепежа изготавливаются из конструкционных сталей различных марок (в том числе легированных) методом холодной штамповки с последующей механической обработкой. Дополнительно гайка может подвергаться горячему цинкованию, либо электролитическому никелированию, хромированию, омеднению или покрытию иными металлами для достижения антикоррозийной защиты.

Гайки-секретки, имея аналогичные обычным гайкам характеристики, имеют особую функцию — защиту колес от несанкционированного демонтажа и кражи во время стоянки. Это достигается специальной конструкцией гайки — в ней выполняется поверхность сложной конфигурации под спецключ, без которого демонтировать крепеж невозможно (обычным ключом, пассатижами или иным способом). Наружная поверхность гаек может быть цилиндрической или конической. Монтаж секреток осуществляется по одной на каждое колесо автомобиля, их затяжка и ослабление выполняется ключом, который идет в комплекте.

Основная часть гайки колеса — прижимная поверхность, которой осуществляется упор, центрирование и прижим диска к ступице или тормозному барабану. Данные поверхности могут иметь различный профиль и особенности:

• Тип A — сферический фланец увеличенного по отношению к размерам гайки диаметра. Гайки с такой поверхностью бывают уменьшенной высоты (с резьбой от М12 до М20) и увеличенной высоты (только с резьбой М22);
• Тип B — плоский фланец увеличенного по отношению к размерам гайки диаметра;
• Тип C — усеченный конус, широкой частью обращенный к гайке;
• Тип D — невыпадающая шайба с плоским основанием увеличенного по отношению к размерам гайки диаметра.

Данные типы колесных гаек установлены отечественным стандартом, однако широкое применение находят и еврогайки конического типа — в отличие от обычного типа C, эти гайки имеют прижимную поверхность в виде конического фланца с увеличенным по отношению к размеру гайки диаметра.

Кроме того, на автомобили устанавливаются и иные нестандартные крепежные изделия:

• Гайки увеличенной длины, в том числе и гайки-юбки для монтажа в глубокие колодцы легкосплавных дисков;
• Стопорные гайки, укомплектованные дополнительной (дополнительными) рифлеными шайбами для достижения более надежного монтажа;
• Изделия различных форм и размеров, предназначенные, в первую очередь, для достижения определенных декоративных эффектов при тюнинге.

При этом крепеж делится на две группы по применяемости:

• Для стандартных штампованных колесных дисков;
• Для легкосплавных (литых) и кованых колесных дисков.

Гайки для штампованных дисков имеют описанные выше конструкции (типы A — D). Крепеж для литых и кованых дисков выпускается преимущественно со сферической и конической прижимной поверхностью увеличенной площади — это обеспечивает более равномерное распределение сил по диску, предотвращая возникновение в нем внутренних деформаций. И для литых/кованых дисков представлено множество гаек нестандартной формы и размеров для тюнинга.

Наконец, все колесные гайки делятся на три типа по стороне установки на транспортное средство:

• Для левой стороны — с «правой» резьбой;
• Для правой стороны — с «левой» резьбой;
• Без указания стороны установки с «правой» резьбой.

Крепеж первого и третьего типа идентичен друг другу, он применяется для монтажа колес на обеих сторонах всех легковых автомобилей и коммерческих грузовиков, а также и многих современных грузовиков. Этими же гайками монтируются левые колеса грузовых ТС, а для установки правых колес применяются изделия с «левой» резьбой — такое расположение препятствует самопроизвольному ослаблению затяжки гаек в процессе эксплуатации автомобиля вследствие возникающих при ускорениях и торможениях моментов.

Главное о секретных болтах

Предназначение секретного болта – защита колес от хищения. Крепежная единица имеет головку под специальный ключ. Ключ от болтов будет иметь только владелец авто. Секретки популярны среди автолюбителей, и множество автомастерских имеют в наличии похожие или аналогичные ключи, поэтому рекомендуется подбирать нераспространенные модели.

Преимущество и отличие от обычных болтов крепления

Преимущества и отличия от традиционных болтов следующие:

• Головка болта располагается с низкой посадкой.
• Элементы защищены специальными кольцами.
• Секретные болты на колеса выполнены из высококачественного сырья.

Разновидности

Отдельные конструкционные отличия следует учитывать при выборе секреток:

1. Изделия имеют наружную головку в форме звездочки или многогранника. Модели пользуются большой популярностью среди потребителей.
2. Болт с головкой внутренней формы в виде звездочек или специальных форм. Минусом таких секреток является склонность к накоплению грязи.
3. Элемент с одним или несколькими защитными кольцами.
4. Болты, которые имеют головки нестандартных размеров. Форма рисунка бывает внутренней или наружной.
5. Секретные болты на колеса с несколькими отверстиями в головке. Конструкционные особенности состоят в том, что отверстия расположены не по строго установленной системе, а соответствуют определенным габаритам головки крепежа. Приспособиться и открутить данный тип метиза в случае потери секретного ключа будет затруднительно.

Характеристики и особенности гаек колес

Колесные гайки имеют три основных характеристики: размер под ключ, размер, тип и направление резьбы и класс прочности.

Размер под ключ. Выпускаются гайки размером 17, 19, 24, 27, 30 и 32 мм в соответствии с размером резьбы.

Размер резьбы, ее тип и направление. Изделия типов A, B и C имеют стандартизированный ряд резьбы: М12х1,25, М12, М14, М18, М20 и М22 с шагом 1,5 мм. Крепеж типа D выполняется только с резьбой М18, М29 и М22, все с шагом 1,5 мм. Все гайки могут иметь как «правую», так и «левую» резьбу.

Класс прочности. Стандартизированный класс прочности всех типов крепежа — 8 и 10, а гайки с невыпадающей шайбой должны иметь класс прочности от 10.

Данные характеристики, а также сортамент гаек колес и их конструкция регламентируются стандартом ГОСТ Р 53819-2010. Однако на рынке представлен крепеж иностранного производства, выполненный по иной стандартизации, поэтому он может отличаться по конструкции.

Правила подбора крепежей

Основные правила подбора:

• Оптимальный показатель оборотов — от 7 до 9. Если будет меньше, существует риск потерять по дороге колесо.
• Число отверстий на стержне и дисках должно соответствовать друг другу.
• Резьбовой ход должен быть от 1,5 мм.
• Диаметр резьбовой части следует выбирать не меньше 12.

Параметры болтов для автомобилей «Рено» в миллиметрах:

• Расстояние ребристой площадки — 24.
• Отрезок между ребристыми полосами — 1,5.
• Угол — 60 градусов.
• Под 17 ключ.
• Диаметр — М12.

Параметры креплений для «Шкоды» в миллиметрах:

• Показатель ребристой доли — 26.
• Резьбовой ход — 1,5.
• Диаметр — М14.
• Размеры под ключ 17.

Как правильно выбрать и заменить гайки на колеса

Деформированные или утерянные колесные гайки следует менять с учетом типа колесного диска и типа транспортного средства. В идеальном случае необходимо ставить тот же крепеж, что был установлен автопроизводителем — так можно гарантировать, что колесо будет держаться надежно при различных условиях эксплуатации.

При установке новых колесных дисков гайки нужно подбирать конкретно под них. Например, со стандартными «штамповками» чаще всего применяются плоские, конусные или сферические гайки, а на грузовых автомобилях — гайки с невыпадающей шайбой. Для легкосплавных и кованых дисков лучшим вариантом станут гайки с увеличенной прижимной поверхностью. Для отечественных и многих зарубежных грузовых автомобилей дополнительно следует выбирать гайки с «правой» и «левой» резьбой для установки на разные стороны.

Главное условие при подборе гаек — чтобы они соответствовали стандартам по прочности, в противном случае крепеж будет ненадежным. Особенно это относится к разного рода крепежа для тюнинга — эти гайки имеют привлекательный внешний вид, но могут оказаться слишком слабыми или ломкими.

Выбор гаек-секреток тоже производится с учетом этих рекомендаций, но при этом следует учитывать стоимость автомобиля и особенности его парковки — для каких-то ситуаций достаточно гаек с простейшим механизмом защиты, а для каких-то лучше выбрать крепеж с уникальным спецключом (особенно для защиты дорогих колес).

Монтаж гаек следует выполнять в соответствии с рекомендациями производителя автомобиля и общепринятыми правилами — производить затяжку крест-накрест с определенным усилием (не меньшим и не большим, так как в этих случаях гайка будет отворачиваться или чрезмерно затягиваться). Только в этом случае будет обеспечен надежный прижим колесного диска и его удерживание при активной эксплуатации транспортного средства.

Рихтовка кузова автомобиля требует применения специального набора инструментов, в котором обязательно присутствует монтировка. О том, что такое рихтовочная монтировка, каких типов она бывает и как используется, а также о подборе и некоторых аспектах применения данного инструмента — читайте в статье.

Для финишной обработки лакокрасочных покрытий, поверхностей металлических и неметаллических изделий применяется специальный инструмент — полировальный круг. Все о полировальных кругах, их существующих типах, характеристиках и применяемости, а также о подборе и работе с кругами читайте в этой статье.

При выполнении многих работ с узлами, имеющими трущиеся детали, возникает необходимость дозированной подачи масла — на помощь в таких ситуациях приходят рычажные масленки. О том, какие бывают масленки, как они устроены и работают, а также о выборе и применении этих приспособлений — читайте в статье.

Среди современных ручных инструментов особое место занимают углошлифовальные машины, или просто «болгарки». О том, что такое углошлифовальная машина, каких типов она бывает, как устроена и какие имеет характеристики, а также о некоторых особенностях выбора и применении инструмента — читайте в статье.

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Замена гаек на моём автомобиле

Вернусь к ситуации с моей машиной. К вопросу, который заставил меня изучать этот предмет. Напомню, при замене колёс работники шиномонтажа просили от жены специальные гайки для литых дисков, а не обнаружив таковых настойчиво советовали поменять имеющиеся на специальные.

Я конечно прислушался к их рекомендации, как-никак специалисты советуют. Тем более что история была следующая. Автомобиль приобретался в салоне со штатным комплектом штампованных дисков. Позднее штампованные диски были заменены на литые российского производителя компании СКАД. Штампованные диски крепились пятью коническими гайками и эти гайки конечно никто не менял. Ими же и прикрепили литьё. Это заставило меня задуматься всё ли правильно я сделал.

Как выяснилось приобретённые литые диски имеют аналогичное коническое посадочное место. При установке литых дисков гайка полностью накручивается на шпильку, которая имеет небольшой выступ над гайкой. То есть никаких отклонений от правил и норм нет, что видно из снимка ниже.

Возникает вопрос почему работники шиномонтажа просили специальные гайки для литых дисков? Некомпетентность? Сами они их не продают, коммерческой выгоды от такой замены для них нет.

Интересовался я этой темой в других местах. Специально с вопросом о необходимости замены гаек по городу я не ездил, но обращался в некоторые шиномонтажные мастерские, которые попадались по пути. Никто не ответил мне конкретно и не пытался разобраться в ситуации, даже если не было клиентов и мастер явно бездельничал. Говорили в основном общими фразами. «Если у тебя гайки от штамповки – то обязательно нужно менять, иначе будет плохо…»

Как выбрать колесные гайки и болты. Виды колесных крепежей.

При покупке новых колесных дисков, каждый владелец сталкивается с подбором правильного и надежного крепежа для своих колес. На первый взгляд задача кажется достаточно тяжелой, но мы постараемся доступно и коротко рассказать на что следует обратить внимание.

Виды и различие колесных крепежей

При подборе стоит обратить внимание на следующие важные параметры. Основные различия заключаются в :

Прижимная поверхность

Прижимная поверхность болта или гайки служит для плотного прижима диска к ступице либо тормозному диску автомобиля не позволяя колесному диску смещаться. Болты и гайки имеют несколько разновидностей такой поверхности. Наиболее распространённые это конус под углом 60° перед головкой он может иметь подголовок размером 1.3мм, а может не иметь. Также существуют гайки с носиком на конце. Менее распространены гайки с конусом 30°. Некоторые привыкли считать что конусные гайки универсальны т.к. способны прижать практически любой диск. Но из-за неправильно выбранной прижимной поверхности, возможно разрушение литых дисков. Или в лучшем случае дисбаланс.

Также существуют гайки с увеличенным конусом, с пресс шайбами, эксцентриками и другие.

Существуют болты с допуском эксцентрика в 2.4mm. Такие болты дают возможность установки дисков от других авто например на Японские от Немецких и наоборот. Но параметры дисков и ступиц не должно превышать 2.4mm. Например, 5х114.3 — 5х112, 5х110 — 5х108, 5х115 — 5х114.3, 4х98 — 4х100. Конус, двигающийся относительно резьбового колодца диска, позволит прикрепить диски без перекоса.

Размер головки

При выборе гайки. Если гайка закрытого типа стоит обратить внимание на длину головки, чтоб шпилька не уперлась в внутри гайки в головку. Что приведет к недозатягу колеса. Также стоит обратить внимание под какой ключ ваша гайка. Слишком большой размер может не оставить места под накидную головку ключа или гайковерта. На некоторых моделях литых дисков с узкими колодцами возможна установка гаек только под внутренний ключ, такой как шестигранник или звездочка. Для открытых гаек важен только размер под ключ.

Плюсы и минусы закрытых и открытых гаек.

• — Ржавение резьбы и шпильки, попадание реагентов.
• + Низкая цена.

При выборе болтов. Как правило, головка или шляпка болтов имеет стандартные размеры под ключи 17, 19 и 21. За исключением «секреток».

Размеры резьбы

Размеры резьбы для гайки подразумевают диаметр резьбового соединения и шаг резьбы. Для болтов учитывается длинна резьбовой части. Важно, слишком маленький болт не сможет обеспечить надежное соединение со ступицей. А слишком длинная может повредить элементы стояночного тормоза при движении. Идеальным болтовым соединением считается когда выступ болта не более 1-2 витков.

Точные сведения вы можете посмотреть в инструкции для вашего автомобиля или проконсультироваться у специалистов.

Как самостоятельно определить размеры резьбы

Для гаек маркировка формируется МDxP.

Для болтов и шпилек маркировка МDxPxL.

• M — значок метрической резьбы;
• D — диаметр резьбы в миллиметрах;
• P — шаг резьбы в миллиметрах;
• L — длина в миллиметрах.

Чтобы определить маркировку гайки, следует измерить параметры шпильки. Для измерения понадобится штангенциркуль. У болтов и шпилек размер D измеряется по наружному диаметру резьбы.

Шаг P можно измерить штангенциркулем или простой линейкой. Отсчитайте какое-то количество витков, измерьте расстояния между этими витками и разделите на количество витков. Так вы примерно определите шаг резьбы. Затем сравните с таблицей метрических резьб и самый близкий размер и будет правильный шаг.

Длинна L измеряется от начала болта до головки или шайбы.

ВАЖНО! Для дюймовых и метрических размеров резьб измерения немного различаются.

Измерение диаметра резьбы (D)

Измерения шага резьбы (P)

Измерения длинны болта (L)

Материал изготовления

Гайки изготавливаются из стали, алюминия или титана. Болты только из стали. Материал изготовления большой роли не играет и те и другие способны обеспечить надежный прижим колеса. Стоит только отметить на разный срок службы при разной эксплуатации. Титановые отличаются высокой прочностью и надежностью, но минусом будет высокая цена. Алюминий более доступен по цене, иногда добавляется кремний и магний что добавляет прочности. Оптимальным вариантом цены-качества является сталь. Но иногда болты и гайки изготавливают из обычного металла такие изделия мягче и быстро ржавеют.

Покрытие

Покрытие гайки может быть с напылением хрома или без него. Хром заметно предотвращает ржавение изделий, но и стальные гайки способны сохранять свой блеск. В любом случае при выборе не стоит руководствоваться эстетическими свойствами.

Затяжка болтов и гаек на дисках

Для надежного прижима колеса прижимные поверхности колодцев дисков и гаек можно смазать графитовой смазкой для уменьшения силы трения. При использовании динамометрического ключа допустимая затяжка 105 — 120Нм. Но лучше воспользоваться рекомендациями к вашей модели авто.

Без динамометрического ключа. После установки колеса в последовательности крест на крест (для 5ти шпилек через одну) подтягиваете колесо до упора. Затем опускаете авто на колесо (убираете домкрат) и в том же порядке затягиваете колесо добавляя усилие на каждом круге, пройдите около 3-х кругов.

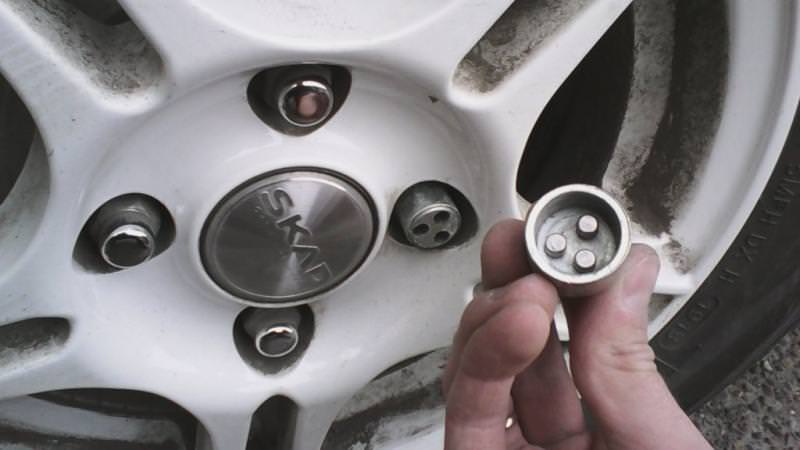

Секретки

Для защиты ваших дорогих колес существуют болты и гайки со специальными ключами, но зачастую владельцы сами попадают в свой капкан при замене сезонной резины или изношенных колодок. Всегда держите вашу секретную головку в машине чтоб в случае прокола колеса поставить запаску. И ни в коем случае не теряйте ее.

Но можно попасть в нелепую ситуацию и из-за некачественных дешёвых секреток. Которые просто быстро изнашиваются и не обеспечивают достаточного зацепа. Попросту гайки ни чем не откручиваются. В таком случае лучше заранее обратиться к специалистам для удаления секретки. Не стоит пытаться самостоятельно с помощью молотка и зубила открутить такую гайку. Скорее всего кроме порчи диска вы ни чего не добьетесь. Проверенный и рабочий на 100% эффективный способ (для стальных гаек) аккуратно приварить гайку с головкой под нормальный ключ.

Болты для колесных дисков используют европейские производители автомобилей. Гайки применяют для японского и корейского автопрома. При выборе монтажных элементов следует иметь представление об их технических особенностях.

Внешний вид и срок службы

Большинство автомобилистов при выборе склоняются к хромированным болтам для дисков. Однако ни один вид верхнего покрытия не дает гарантированной защиты от коррозии. Все зависит от условий эксплуатации и качества ухода. Молибденовые и никелированные винты не уступают по характеристикам.

Срок службы зависит от класса прочности, которая признана знаком качества. Чем выше этот показатель, тем дольше можно эксплуатировать изделие до появления коррозии. Существующую фурнитуру производят на российских, европейских и китайских заводах. Отечественным автомобилям подходят крепления российского производства. Для «Фольксвагена» и других гигантов автопрома следует выбрать итальянские модели, созданные специально для европейских машин. Для них существуют специальные каталоги с номером и артикулом.

Приобретение болтов под колпаки иногда может стать единственным решением проблемы. Так, например, можно скорректировать недочеты в показателях PCD между отверстиями с помощью эксцентриков. Помимо основной функции, данная деталь играет роль аксессуара, преображающего наружный облик машины. Для уверенного передвижения по дорогам следует определить, какой вид фурнитуры подойдет к конкретному транспортному средству.

Виды крепежей

Вот какие виды крепежных элементов нужны для литых дисков:

1. Болты – металлические стержни, имеющие винтовую резьбу на конце. Применяются для соединения разъемных элементов.
2. Гайки – детали округлой формы, предназначенные для скрепления элементов путем накручивания металлической плашки на резьбовые шпильки.

Для производства изделий используют стальные, алюминиевые или титановые сплавы.

Высокими показателями качества отличаются титановые болты. Черные болты для литых дисков производят из стали с добавлением молибдена или стали с хромированным или никелевым покрытием.

Несколько слов о покрытии

Гайки и болты на литые диски могут покрываться хромом, имеющим различные оттенки, а также цинком. Стоит сразу отметить, что покрытие не влияет на коррозийную устойчивость гаек и болтов. Многие автомобилисты приобретают крепежные элементы с покрытием, руководствуясь распространенным мнением о том, что оцинкованные или хромированные элементы более устойчивы к воздействию коррозии.

При ответе на вопрос о том, какие гайки ставить на литые диски, нужно упомянуть и о том, что крепежные элементы с покрытием, равно как и без него, в течение одного года использования сохраняют первоначальный внешний вид.

Характеристики болтов и гаек

Болты и гайки различаются конструкционными особенностями, поэтому выбор определяется типом дисков. Штампованный диск изготавливают из прочного типа стали. При этом он имеет небольшую толщину в месте крепления к центральной части вращающейся детали. Для оптимального соединения болт и гайка должны иметь плоскую поверхность. В состав литых дисков входят относительно не тяжелые сплавы. Они обладают пониженными характеристиками надежности. Крепежная система изделий выполнена в виде конуса.

Резьба

При покупке болтов следует обратить внимание на резьбовую часть. Не все элементы имеют одинаковые показатели шага резьбы. Чаще встречаются метизы с шагом резьбы 1,25 и 1,5 мм с диаметром 12 либо 14 мм. Рекомендуется приобретать новые колесные болты в комплекте с дисками либо учитывать требования инструкции производителя авто.

Длина резьбы

Чтобы выбрать болт нужной длины, проще всего произвести примерку по месту. Такая методика не срабатывает в том случае, если на болт нанесено покрытие, которое жалко поцарапать. Тогда подойдет другой вариант, потребуется посчитать количество оборотов при выкручивании старого болта. Далее длину штыря с резьбой делят на полученную цифру. В итоге получится нужная длина крепежного элемента.

По габаритам крепежи делятся на:

• короткие – применяются для фиксации штампованных дисковых изделий;
• длинные – используют при шиномонтаже литых дисков.

Прижимная поверхность

В соответствии с классификацией по посадочной зоне различают крепежи:

• с шарообразной соединительной частью;
• с прижимной частью в форме конуса. Модели выпускаются с промежутками в прижимной зоне и без. Размер подголовок составляет 1,3 миллиметра.

Многие автомобилисты задумываются, что будет наиболее подходить – конус или сфера. В каждом индивидуальном случае, чтобы подобрать болты к литым дискам, рекомендуется обратиться за помощью к профессионалу. Он посоветует, что будет лучше.

Покрытие

Болты и гайки имеют хромированное и цинковое напыление. Поверхностный слой не защищает от коррозийных процессов. Модели с декоративным покрытием сохраняют внешне привлекательный вид не больше года. Крепежи с защитно-декоративной оболочкой стоят дороже.

Что важно при выборе

При выборе необходимо определиться со следующими параметрами:

• Размеры. Внешние характеристики не относятся к решающим при подборе. Важно определить диаметр, длину, глубину и ширину колодца, обороты.
• Материал. Это не менее ответственный пункт при подборе крепежных элементов. Главные требования в данном случае — эстетичный вид и высокая прочность. Бюджетную продукцию производят из металла, остальную — из высококачественной стали.
• Внешний вид. Стержень из черного металла сводит на нет эффект литых колпаков. На современном российском рынке тюнинга представлен широкий ассортимент с декоративным покрытием. Остается только определиться с выбором.

Как измерить самостоятельно

Замеры должны быть максимально точными, так как показатели отличаются близкими значениями с расстоянием в пару миллиметров, к примеру, 98 и 100 либо 110 и 112 и они не являются взаимозаменяемыми. Чтобы исключить ошибку, рекомендуется использовать штангенциркуль или линейку.

Соседние отверстия

Вот как нужно определять расстояние между отверстиями для болтов. Берутся габариты окружности, на которой располагаются отверстия. Диаметр определяется при помощи таблиц совместимости либо измерением при помощи линейки. Полученное расстояние между соседними крепежами следует умножить на коэффициент, который зависит от количества отверстий. Окружность у ВАЗа равна 9,8 см, у легковых автомобилей составляет 139,7 миллиметров.

Дальние отверстия

Несложный метод измерения производится на моделях с четным количеством выемок – под 4, 6, 8 крепежей. Расстояние между параллельными отверстиями – PCD.

А вот как замеряют дальние отверстия дисков с пятью болтами: расчет производится между несмежными углублениями, полученную цифру следует умножить на 1,051.

Диаметр ступичного окна

Показательные данные по центральному ступичному окну указаны в таблице и в полной формуле разболтовки. В случае отсутствия информации, показания измеряются линейкой либо штангенциркулем. В диаметре ступичная зона на ВАЗ 2110 = 58,6 мм.

Разболтовка осуществляется с учетом относительной величины вертикальной оси симметрии диска к зоне примыкания со ступицей.

Полная и сокращенная формула разболтовки

Изготовители указывают подробную формулировку, отражающую все важные значения. Автомобилисты используют сокращенные обозначения, которые не определяют полноценного описания продукта.

Сокращенная

PCD (Pitch Circle Diameter) – краткая формулировка, включающая в себя два параметра. Указывается она: 4×98 — разболтовка дисков на ВАЗ-2110. Четверка означает количество выемок под болты. Число 98 было получено в результате поперечной методики измерения их окружности.

Полная

Рассмотрим пример: на ободе указана полная формула разболтовки: 7.5 J×15 H2 5×100 ET 40 D 54.1.

Расшифровка буквенно-цифирных групп обозначает:

• 5 JX 15 – показатели ширины обода 7,5 дюймов и диаметр 15 дюймов;
• Х – указывает, что диск изготовлен методом литья или ковки;
• J – рекомендуется применять продукцию на моноприводных автомобилях;
• JJ – маркировка полноприводных моделей;
• H2 – количество выступов, которые фиксируют шины. Модели с одним выступом — Н1. Отсутствие выступов – маркировка АН;
• Hump – обозначает качественное удержание резины, эта особенность исключает разгерметизацию.

Последствия от другой разболтовки

Применять несоответствующие болты опасно в первую очередь для безопасности. При разболтовке происходит осевое смещение всего колеса относительно ступицы. На высокой скорости колесо крутится неравномерно, машину будет трясти, что сопровождается биением в руль.

При монтаже колес автолюбители часто сталкиваются с такой проблемой, как несоответствие диаметра крепежей. В этом случае подойдут болты-эксцентрики с подвижной конусной частью, что позволит устранить несоответствия в размере.

Затяжка креплений на литых дисках

Перед тем как вмонтировать болты в посадочные углубления, рекомендуется обработать метизы графитовой смазкой. В результате при контакте с диском головка болта или гайки будет прокручиваться и полностью прилегать. Это исключит блокировку при стартовой мощности в результате трения между диском и крепежной системой. Выпускаются болты, компенсирующие минимальные отклонения габаритов крепежа. Неплотное присоединение приведет к цикличным сбоям в крепежной системе, болты и гайки начнут самораскручиваться.

Ключевые отличия

Болты и гайки для литых дисков имеют особую конструкцию, которая прямо следует из самих дисков. Например, штампованные модели обычно изготовлены из прочной стали и характеризуются небольшой толщиной, которая присутствует в месте крепежа к автомобильной ступице. Гайки и болты для них снабжены плоской цилиндрической поверхностью, а для надежного соединения болтов им достаточно иметь плоскую шляпку.

Литые диски — напротив, изготовлены из более легких сплавов. Они характеризуются меньшей надежностью. Изделия для крепления таких дисков отличаются конусообразной поверхностью соприкасания — она больше, чем такая же площадь плоской шляпки, используемой для штамповки.

Это призвано снизить нагрузку на колесные диски в местах крепежа. Такие элементы также подойдут к кованым дискам, изготовленным из алюминиевого сплава.

Хромированные гайки и болты для литых дисков

Таким образом, особенности в затягивании болтов и гаек на диски следующие:

• При использовании гаек с болтами от штампованной модели и установке их на литой диск, на месте соединения быстро образуются царапины, а само отверстие вскоре начнет крошиться.
• К литым дискам нужны будут более длинные болты. Это обусловлено мягкостью их сплава, который требует большей толщины готового изделия.
• При закручивании гаек нужно обращать внимание на конечную длину болтов в ступице. Если число полных оборотов меньше 6 (около 10 мм), смените шпильки или поставьте другую модель дисков ради своей же безопасности.
• Проверьте перед установкой все характеристики болтов и гаек на их соответствие с диском. Угол элементов крепления у стандартных конусообразных изделий должен составлять 60 градусов. Его нужно будет сравнить на соответствие с отверстиями под болты. В отдельных моделях оно может отличаться от стандартов. Кроме того, нужно будет проверить резьбу и поверхность соприкасания (крепежи для литых дисков должны иметь шайбы, которые увеличивают площадь соприкасания).

Также нужно понимать, что из-за выполнения литых дисков из более мягких сплавов со временем их соединение со ступицей может ослабеть с большей вероятностью. Чтобы избежать этого, спустя каждые несколько десятков пройденных километров владелец должен убеждаться в хорошей затяжке креплений и подтягивать их при необходимости. При неплотном прилегании диск будет подвергаться цикличным ударам, а болты и гайки — продолжать раскручиваться.

В следствии мягкости металла диска необходимо регулярно проверять затяжку болтов на литых дисках

Болты секретки для литых дисков

Секретные болты для литых дисков – еще один подвид. Если установить секретки, автомобильные покрышки будут защищены от хищений. Обыкновенным гаечным ключом колесо демонтировать не получится. Для раскручивания секреток понадобится ключ, который идет с ними в одном наборе.

Подбирая крепежи на колеса, следует помнить, что литые изделия отличаются относительно большой толщиной. Соответственно, для них подбираются болты большей длины, чем для штампованных дисков.

Установка колеса и тонкости затяжки болтов

Если колесный диск прикрепляется на 4 болта, следует прикрепить любой болт, а затем следующий на противоположной стороне от центрального отверстия.

Ход работ:

1. Колесо устанавливают на шпильки и прихватывают болтами.
2. Секретные болты слегка затягивают при помощи баллонного ключа.
3. Авто поднимают на домкрат и убирают подпорки.
4. Машину опускают на землю и обязательно обтягивают по кругу все колесные болты. Рекомендуется приложить все усилия, чтобы колесо было надежно зафиксировано. Бояться сорвать резьбу не следует.

При монтаже нужно убедиться, что параметры колесной секретки соответствуют и подходят по длине и диаметру. При обслуживании машины замок всегда устанавливают последним. А демонтировать этот элемент следует всегда первым.
