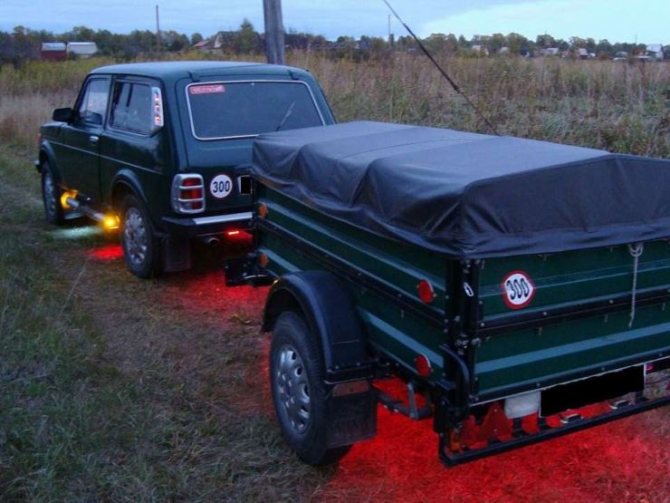

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Рекомендуем:
Рейтинг шин для кроссоверов — выбор профессионалов

Сварка рамы

Разложите лонжероны, траверсы и поперечины на ровной поверхности.
Сварите их, придерживаясь размеров.
Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
Сварите дышло и прикрепите к нему ТСУ.
Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
Установите на оси ступицы, а на них колеса.
Поставьте прицеп на колеса.
Зафиксируйте ТСУ на шаре фаркопа авто.
Подкатите прицеп к дышлу.
Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

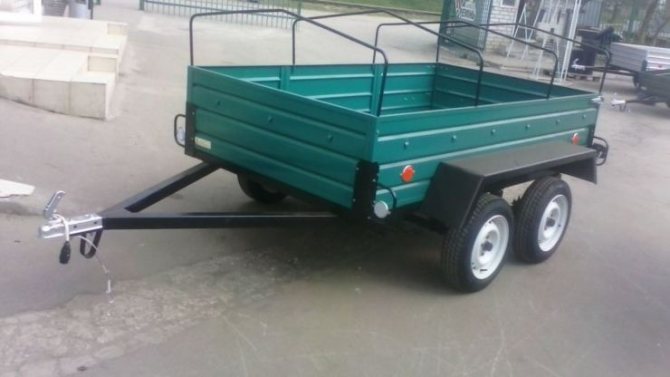

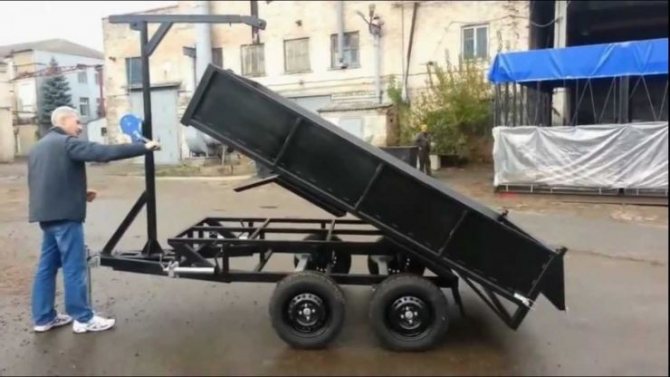

Хотите сдвоенную ось? Сварите 2 балки моста, купите 4 короткие рессоры и установите все так, чтобы расстояние между осями было не больше метра.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Это нужно знать

Во-первых, это упрощённый список требований ГОСТ 37.001.220-80, приведённый ниже:

Разрешённая масса прицепа до:
1,8 т;
Не тяжелее массы буксира или его половины, когда ТСУ без тормозов;
Разрешённая длина не более:
8 м;
Не длиннее авто в полтора раза;
Разрешённая ширина не более:
230 см;
Не шире авто на 20 см с обеих сторон;
Разрешённая высота не более:
3 м;
Не выше колеи колёс прицепа в 1,8 раза;
Центр тяжести с грузом не выше ширины колеи, умноженной на 0,725;
Дорожный просвет не меньше клиренса авто;
Самодельный прицеп для легкового автомобиля может быть только одноосным. (Спаренная ось – это также одноосная конструкция, хотя называется двухосной в среде автолюбителей). Расстояние между осями спаренной конструкции до 1 м;
Прицеп должен иметь нагрузку на каждую сторону не выше 0,55% собственного веса;
Нагрузка на сцепку 25-100 кгс.
Сцепное устройство должно быть оснащено:
Неразъёмной тросом, цепью на случай внезапного отсоединения ТСУ от авто при езде;
Самодельными противооткатами (башмаками);
Домкратной площадкой;
Съёмным рычажным тормозом;
Брызговиками, крыльями;
Вывеской для знака;
Стойкой опоры;
Запасным колесом аналогичным автомобилю;
Осветительными приборами, проводкой и вилкой.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Советы автолюбителей

Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Ваша машина в надежных руках!

Читать также: Как открыть патриот без ключа

Оформление

Решив собрать самостоятельно прицеп для своего легкового автомобиля, я могу только позавидовать вашей решительности и способностям. Обязательно поделитесь опытом в сборке. Мне крайне интересно увидеть результат ваших трудов.

Можно ли самодельное ТС (в нашем случае это автоприцеп) узаконить? Да, конечно. Не важно, будет это одноосный или двухосный прицеп, при его соответствии нормам вы имеете полное право законно эксплуатировать конструкцию.

Чтобы оформить транспортное средство, собранное своими руками, придется потратить на это свое время. С заводскими все обстоит намного проще, поскольку они проходят все испытания на заводе и продаются с соответствующими документами.

Самодельные же прицепы оформляют в следующей последовательности:

Соберите все чеки и сертификаты качества от деталей, которые вы использовали для создания самодельного прицепа;
Создайте для своего ТС описание и сфотографируйте со всех сторон. Фото желательно сразу распечатать;
Теперь смело идете в ГИБДД, где вам дадут список документов, необходимый для регистрации;

Тут же от сотрудника инспекции получаем направление, позволяющее пройти экспертизу прицепа и лабораторные испытания;
Уже с этим направлением вы едете в лабораторию и подаете заявку на проведение тестов. Вместе с заявкой прилагаются фотографии, описание, чеки и сертификаты деталей ТС. Могут дополнительно потребоваться и другие документы, потому уточняйте индивидуально;

Закончив все этапы, у вас окажется сертификат соответствия, свидетельство и гос номер. Все, ваш самодельный автоприцеп имеет полное право выезжать на дороги общего пользования. С чем я вас и поздравляю!

Плюс настоятельно советую посмотреть следующие 2 видео. Здесь наглядно показаны все особенности и подводные камни регистрации самодельных устройств.

На этом все. Подписывайтесь, оставляйте комментарии и приглашайте к обсуждениям этой темы своих друзей!
