На что обратить внимание при выборе датчика (реле) протока воды для насоса или газового котла?

Визуальные индикаторы потока жидкости

Индикаторы потока жидкости простые и надежные приборы для определения наличия, отсутствия и направления потока. Так же, их применяют для определения прозрачности (чистоты) жидкости и газов.
Визуальные индикаторы MIDWEST SFI SFI-100, 300, 400, 700 применяются в тех процессах, где требуется индикация без измерения расхода. В зависимости от контактирующей среды изготавливают из бронзы или из нержавеющей стали. В зависимости от места установки можно выбрать с одним или с несколькими смотровыми окнами. Турбинный тип идеально подойдет для обзора в 360 градусов.

Индикаторы серии , SF-2, SFI-100T, SFI-800 дают возможность индикации не только на месте установки. Данные приборы имеют релейный выходной сигнал и импульсный выходной сигнал, пропорциональный скорости пoтoкa. Они успешно применяются в автоматизированных системах управления и применяются для воды, смазочных масел, горючего, агрессивных жидкостей, красок, газов.

Особенности монтажа

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Реле уровня жидкости или поплавки в отдельном монтаже нуждаются редко. Они либо уже присоединены к насосу, либо нуждаются в схематическом подключении с помощью клем. На что уходит очень мало времени. И справиться с этой работой сможет даже ребенок.

Электромагнитные датчики потока воды

Электромагнитные датчики потока воды используют магнитное поле. При протекании проводящей воды через магнитное поле генерируется напряжение, которое измеряется и передается в виде частотного импульсного выходного сигнала. В зависимости от среды измерения, датчики потока воды могут быть изготовлены из разных материалов (нержавеющая сталь, латунь, ПВХ и т.д.). Идеально подходят для грязных жидкостей. Применяют в лабораториях, ЖКХ, сельском хозяйстве, промышленности.

Для преобразования импульсного входного сигнал электромагнитных датчиков потоков воды в аналоговый выходной сигнал рекомендуем преобразователь сигналов серии BAT.

Основные особенности:

• нет металлических деталей
• нет движущихся частей
• не требуется прямого трубопровода

Рекомендации по монтажу и настройке

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

Правила установки реле в систему

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

1. Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
2. Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

• к свободным концам двух групп контактов прикручивается жила провода;
• к винту датчика прикрепляется заземление;
• прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия цветов жил.

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Порядок самостоятельной регулировки

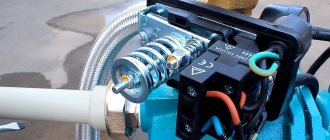

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Турбинные датчики потока жидкости с лопастным колесом

Турбинные датчики потока жидкости измеряют средний объем расхода жидкости и газа. Турбина охватывает все сечение, а скорость вращения турбины датчика потока жидкости прямо пропорциональна объемному расходу. Приборы с лопастным колесом менее точные приборы, чем турбинные, но при правильной калибровке и эксплуатации можно получить точные измерения.

Подшипники датчиков потока жидкости сделаны из рубиновых камней для уменьшения коэффициента трения и поддержания высокой точности. Стержни изготавливаются из латуни, ПВХ или нержавеющей стали.

Для индикации расхода и преобразования импульсного сигнала в аналоговый рекомендуем применять датчики потока жидкости с индикатором расхода/суммарного расхода серии RTI.

Как выставить давление при помощи реле протока

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Потом все эти опции сохраняются, и насос будет врубаться и выключаться в согласовании с ними. Устройство очень комфортно, отлично защищает насос от выхода из строя, купите – не пожалеете (если оно вам вправду нужно).

Ультразвуковые датчики расхода воды

Ультразвуковые датчики расхода воды работают на принципе измерения времени прохождения сигнала, взаимодействия ультразвуковых колебаний с измеряемой средой. Ультразвуковые датчики быстро и точно измеряют расход жидкости, имеют высокую точность измерения, компенсируют состояние окружающей среды (пар, температура и т.д.).

Мы предлагаем только прямые поставки контрольно-измерительных приборов с завода Dwyer. Список и описание продукции полностью соответствует печатному каталогу и оригинальному сайту компании-изготовителя. Поделитесь с коллегами ссылкой на эти приборы, нажмите на кнопку социальной сети:

Заслуживающие доверия приборы

Среди всего ассортимента реле наибольшим спросом пользуются две модели, находящиеся примерно в одной ценовой категории – около 30 долларов. Рассмотрим их характеристики подробнее.

Genyo Lowara Genyo 8A

Разработка польской компании, занимающейся выпуском электронного оборудования для систем управления. Предназначена для применения в бытовых водопроводах.

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превышает 1,6 л в минуту. Он потребляет 2,4 кВт электричества. Диапазон рабочих температур – от 5 до 60 градусов.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению. Также важно уточнить, из каких материалов сделано изделие.

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Техническое исполнение и особенности функционала

Датчик протока воды для газового котла представляет собой прибор, объединенный с насосом через патрубки, он контролирует показатели давления в системе водоснабжения. В стандартную комплектацию рассматриваемого узла входят:

• реле,
• широкая внутренняя камера,
• выходной канал подпитки,
• набор пластин,
• компактный поплавок, вставленный в неподвижную колбу,
• небольшой регулировочный кран, вмонтированный на выходе.

Датчик действует следующим образом: если в системе нет потока рабочей жидкости, прибор автоматически отключает насосную станцию, чтобы схема не работала на «сухом ходу», когда появляется вода, агрегаты снова запускаются.

Через патрубок жидкость попадает в аппарат, на его внутренней стенке предусмотрен лепесток или клапан. Геркон-переключатель изолирован от прочих компонентов, он отвечает за соединение с электропитанием. Также в конструкцию входят разнокалиберные пружины.

Когда на клапан воздействует напор воды, он смещается относительно своей оси, и магнит, расположенный напротив, приближается к переключателю. Подобное движение вызывает замыкание контакта, в результате подключается насос. При прекращении поступления жидкости, когда снижается давление, из-за ослабевающего сжатия клапан возвращается в исходную позицию. Манит смещается, контакт разъединяется, насос прекращает работу.

Устройства, следящие за потоком воды, часто встраивают в схемы, нуждающиеся в постоянном и всестороннем отслеживании показателей системы жизнеобеспечения, в оборудование, работающее в сложном автоматическом режиме. Обычно такой датчик используется в тандеме с газовым котлом и насосом, усовершенствованные связки одинаково эффективны и для горячего водоснабжения, и для отопления в частном секторе.

Датчик протока устанавливается на трубопроводе, через который подается жидкость из водопровода. Когда в систему поступает вода, прибор отправляет сигнал, принимаемый платой котла, в результате приостанавливается функционирование циркуляционного насоса. Плата управления котла активирует форсунки, обеспечивающие подогревание проточной воды, за счет чего температура жидкости в теплообменнике начинает повышаться. При закрывании крана датчик оповещает систему об остановке подачи воды.

Современные коммуникационные системы базируются на автономном водоснабжении – в этом случае создаются наиболее комфортные условия проживания. Здесь весь функционал датчика протока сводится к тому, что при активации любого из устройств, внедренных в систему водоснабжения, подключается насос и поступает вода. Поэтому при выборе модели важно учитывать ее размеры и пропускную способность.

Допустимые поломки реле

Отмечают несколько отличительных для прессостатов поломок. Во многих случаях их просто меняют на новые устройства. Но есть небольшие проблемы, убрать которые можно лично без помощи профессионала.

Если объектом сбоя работы был найден прессостат, профессионал будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обходятся клиенту дороже, чем приобретение и монтаж нового устройства

Чаще остальных встречается поломку, отличающаяся утечкой воздуха из реле

при включенном ресивере. В данном варианте виновником может быть пусковой клапан. Нужно только заменить прокладку и проблема будет устранена.

Частое включение нагнетателя воздуха говорит о расшатывании и смещении нажимных болтов. Тут понадобится перепроверить порог включения и выключения реле и настроить их в соответствии с указаниями прошлого раздела.
