Реле протока воды – это специальный прибор, устанавливаемый для защиты водопроводных насосов от работы всухую. Защитное устройство при исчезновением воды в системе срабатывает и отключает аппаратуру водоснабжения.

Что такое и зачем нужно реле протока воды

В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».

Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования. Негативные последствия касаются как поверхностных, так и глубинных моделей насосов.

Сухой ход возникает по разным причинам:

• неправильный выбор производительности насоса;
• неудачный монтаж;
• нарушение целостности водяной трубы;
• низкое давление жидкости и отсутствие контроля над ее уровнем, для чего используют реле давления;
• скопившийся мусор в трубе откачивания.

Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.

Основное предназначение реле заключается в самостоятельном отключении насосной станции при недостаточной мощности потока жидкости и включении после нормализации показателей.

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

• патрубок, через который в датчик поступает вода;
• мембрана, составляющая одну из стенок внутренней камеры датчика;
• герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
• две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

• Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
• Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
• Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Типы датчиков

На сегодняшний день самые популярные и совершенные устройства протока воды – реле герконовые и датчик Холла.

Описание:

1. Расходомер или датчик Холла — это небольшая турбина с магнитом. Как только турбина начинает вращаться, магнит создает поле и генерирует электроимпульсы, передающиеся на плату котла (к примеру, фирмы Ферроли).
2. Герконовый регулятор тоже использует магнетизм. Внутри камеры устанавливают поплавок-магнит. Как только давление воды повышается, поплавок перемещается и начинает действовать на геркон (несколько магнитных пластин, которые раздвигаются под воздействием поплавка).

Принцип действия

Существует несколько видов реле протока воды и подобным им предохранительных устройств, каждый из которых оборудован разной автоматикой, которая выполняет включение и выключение насоса, реагируя на определенные показатели.

Наиболее распространенные триггеры:

• Уровень жидкости (реле уровня воды);
• Уровень давления жидкости на выходном патрубке (прессконтроль);
• Наличие потока воды (реле протока);
• Температура рабочей среды (тепловое реле.

Разберем детальнее каждое из этих устройств.

Классическое реле

Классический пример реле, что контролирует поток жидкости

Такое устройство состоит из двух основных конструкционных элементов: герконового переключателя и лепестка (клапана), на котором смонтирован магнит. Герконовый переключатель, который выступает контактом, реагирующим на изменение положения магнита, расположен вне потока воды и надежно заизолирован.

На противоположной части конструкции расположен второй магнит, который создает обратную силу, которая необходима для возврата лепестка в исходное положение в момент ослабления потока жидкости.

Когда насос заполняется водой, она воздействует на лепесток, в результате чего он вращается вокруг своей оси. Движение лепестка приближает магнит к герконовому микропереключателю, который приводится в действие возникшим магнитным полем.

Герконовый переключатель соединяет контакты насоса и электрической сети, вследствие чего происходит включение устройства. Как только поступление жидкости прекратилось, лепесток, который больше не получает дополнительного давления, под воздействием силы дополнительного магнита возвращается в начальное положение и контакты размыкаются.

Преимущества лепесткового реле протока:

• Не уменьшает давление подачи воды;
• Срабатывает мгновенно;
• Не задержки между повторными срабатываниями;
• Использование наиболее точного циркуляционного триггера для включения насоса;
• Простота и неприхотливость конструкции.

Также существуют реле протока, конструкция клапана которых выполнена без возвратных магнитов, где второй магнит заменяется обычными пружинами. Однако такие реле на практике показывают меньшую стабильность, так как они чрезмерно подвержены влиянию мелких скачков давления потока воды.

Прессконтроль

Реле прессконтроля за протоком воды

Прессконтроль дает команду на включение насоса только тогда, когда уровень давления воды в нём повысится до определенного уровня (этот показатель настраиваемый, чаще всего он составляет от 1 до 2 Бар), отключение насоса, вследствие размыкания контактов, происходит в течении 5-10 секунд после полной остановки потока откачиваемой из скважины воды.

Такие устройства могут использоваться как в паре с гидроаккумулятором, выполняя функцию управления насосной станцией, так и устанавливаться непосредственно на выходной патрубок насоса, защищая его от холостого хода.

Прессконтроль в сравнении с обычным реле, реагирующим на изменения уровня потока воды, имеет один существенный недостаток – если оно установлено на насос поверхностного типа, то каждый раз перед включением необходимо собственноручно заполнять агрегат водой. Проблема решается установкой дополнительных обратных клапанов, но это не далеко не панацея.

Тепловое реле

Среди всех вышеперечисленных видов предохранительных устройств, именно термореле обладает наиболее сложной конструкцией. Технология его функционирования базируется на термодинамическом принципе, согласно которому сопоставляется тепловое различие температурой потока воды в насосе и температурой, на которую настроены датчики реле.

Когда тепловое реле подключено к насосу, который находится внутри скважины, к нему постоянно подается определенное количество электроэнергии, которая тратится на подогрев датчиков до температуры, на несколько градусов превышающей температуру измеряемой жидкости.

При наличии потока воды происходит охлаждение датчиков, которое фиксируется микропереключателем. Тепловое изменение является сигналом, после которого выполняется соединение контактов насоса и электросети. Как только поступление потока воды из скважины прекращается, микропереключатель разъединяет контакты и насос выключается.

Термореле, что реагирует на изменение температуры

Помимо скважинных агрегатов тепловое реле протока является идеальным вариантом защиты от сухого хода для циркуляционного насоса.

Тепловое реле позволяет не только увеличить срок полезной эксплуатации циркуляционного устройства, но и сэкономить немалое количество электроэнергии, так как тепловое реле автоматически отключает насос, когда нагнетание давления потока воды в тепловой магистрали не требуется.

Когда отопительный прибор выключен, и вода в системе холодная — работа циркуляционного насоса не нужна, и тепловое реле держит контакты замкнутыми. Когда вы включаете котел, по мере достижения водой в трубах заданной температуры, тепловое реле включает циркуляционник, и он начинает нагнетать давление до необходимого уровня.

Стоит заметить, что большинство ведущих производителей циркуляционных насосов самостоятельно устанавливают на свои устройства тепловые реле протока. В основном это характерно для насосов премиум класса. Это объясняется их дороговизной и сложностью конструкции.

Реле уровня

Наиболее простым и утилитарным вариантом предохранительного устройства для водяного насоса является реле уровня воды, в обиходе больше известное как поплавковый выключатель.

«Поплавок», который необходимо смонтировать внутри источника на 20-25 сантиметров выше уровня расположения насоса, отслеживает количество воды в источнике, и как только вода опускается ниже поплавкового датчика, выполняется автоматическое отключение насоса.

Само реле подключается к фазе, которая подведена для питания насоса. Настройка поплавкового датчика выполняется изменением длины регулировочного кабеля. Более качественные поплавки можно настраивать дополнительными функциями, но это уже касается дорогих моделей оборудования, что в бытовом применении встречаются довольно редко.

Поплавковый выключатель является проверенным средством защиты для любых колодезных и дренажных устройств, однако реле уровня воды невозможно использовать в глубоких скважинах, так как возникают серьезные трудности с его точной настройкой.

Погружной дренажный насос с поплавковым выключателем

Также поплавки не всегда хорошо работают в стесненных условиях, когда разница между диаметром скважины и насоса равняется всего нескольким десяткам миллиметров. В таком случае его использовать просто нету смысла, так как работа поплавка станет слишком нестабильной.

Используют поплавковые выключатели как на обычных скважинных насосах, так и на дренажных образцах. Причем там они даже более востребованы, ведь в отличие от стандартных скважин, рабочая среда дренажного насоса имеет тенденцию к постоянному уменьшению. Сухой же ход дренажным моделям вредит не меньше, чем скважинным или колодезным насосам.

Где применяются

Винтовой насос: принцип действия, область применения и конструктивные особенности

Датчики протока используют в приборах, где необходим контроль за системой подачи воды в квартиру или частный дом. Устанавливая подобный тип оборудования на газовый котёл, можно значительно уменьшить ежемесячную оплату, а также теплогенератор станет намного безопаснее в использовании.

Для газовых котлов

Регулятор протока воды есть во всех котлах (Buderus и иных моделях). Благодаря устройству тепловой генератор может работать как аппарат для обогрева жилища и нагрева воды.

Датчик давления воды газового котла монтируют на трубопровод. После установки он начинает реагировать на поток сразу же, как открывают горячий кран.

Через регулятор передаётся сигнал на специальную плату, которая установлена внутри котла. После этого автоматически запускается циркуляционный насос и снижается напор в газовых форсунках. В результате клапан циркуляции воды перекрывается. После этого включаются форсунки подогрева воды, и жидкость начинает прогреваться в теплообменнике. После закрытия вентиля, смонтированный датчик для газового котла фиксирует это действие и передает соответствующий сигнал на плату.

Для насосов

Во многих частных домах устанавливают систему автономной подачи воды. Это необходимо, если на участке часто наблюдается слабый напор и собственник хочет, чтобы его двор был независим от централизованного водопровода. Оборудование монтируют, чтобы напор воды в доме всегда оставался на высоком уровне.

В систему входит:

• специальный насос;
• бак, куда наливается вода;
• система управления.

К насосу можно подключать различные бытовые приборы, к примеру, посудомоечные или стиральные машины. Регулятор в таком случае необходим для своевременной активации насоса, обеспечивая стабильную подачу воды.

И не имеет значение, началась ли стирка, на кухне открыт кран или вода спускается из бачка унитаза — регулятор выполняет одинаковые функции для любого типа подключенного к системе бытового оборудования.

Также рассматриваемый датчик собственники жилплощади часто соединяют с автоматическим поливом на даче или в частном доме. Здесь устройство не только выполняет функцию открытия, оно регулирует количество воды, которое должно расходоваться за раз.

Такая функция очень полезна, если используется дозированный полив, чтобы не переувлажнять почву. Для стабильной работы регулятор протока монтируют к центральному трубопроводу, а всю информацию он передаёт на пульт управления системы.

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Особенности монтажа

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Реле уровня жидкости или поплавки в отдельном монтаже нуждаются редко. Они либо уже присоединены к насосу, либо нуждаются в схематическом подключении с помощью клем. На что уходит очень мало времени. И справиться с этой работой сможет даже ребенок.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам. Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Основные характеристики

При выборе датчиков протока воды для оснащения трубопроводной системы надо учитывать следующие их параметры:

• материал изготовления корпуса и внутренних элементов;
• рабочее давление, на которое рассчитан датчик;
• диапазон температур жидкости, для контроля потока которой будет использоваться устройство;
• класс защиты и требования к условиям эксплуатации;
• диаметр посадочных отверстий и параметры резьбы в них.

Каждый из вышеперечисленных параметров оказывает влияние на эксплуатационные особенности датчиков протока воды, поэтому стоит рассмотреть их более подробно.

От того, из какого материала изготовлен корпус датчика и его внутренние детали, зависят надежность такого устройства, его способность переносить возникающие в процессе работы нагрузки, а также его долговечность. Выбирая датчик протока жидкости, лучше отдавать предпочтение моделям, для изготовления которых были использованы различные металлы – нержавеющая сталь, латунь или алюминий. В процессе эксплуатации как корпус датчика протока, так и его внутренние элементы испытывают значительное давление со стороны проходящей через него жидкости. Выдерживать такую нагрузку длительное время в состоянии только прочные материалы. Кроме того, в трубопроводах нередки такие явления, как гидравлические удары, последствия которых могут быстро вывести датчик из строя, если для его изготовления были использованы несоответствующие материалы.

Датчик потока с латунным корпусом

Значение рабочего давления, при котором может функционировать датчик протока жидкости, коррелирует с мощностью используемого насоса, поэтому на данный параметр следует обращать особое внимание. Кроме того, от данного параметра зависит и то, какими характеристиками будет обладать поток жидкости, транспортируемой по трубопроводу. Те модели датчиков протока воды, в конструкции которых предусмотрены две пружины, могут управлять работой насоса по нижнему и по верхнему уровням давления. Устройствам именно данного типа лучше отдавать предпочтение.

Температура жидкости, на которую рассчитан датчик, оказывает непосредственное влияние на то, в системах какого назначения он может быть использован. Естественно, выбирая такой датчик для оснащения системы отопления или горячего водоснабжения, следует обращать внимание только на те модели, которые могут работать с водой, нагретой до высокой температуры. Для трубопроводов, по которым транспортируется холодная вода, используют датчики протока, рассчитанные на работу с жидкостями, имеющими температуру 60–80°.

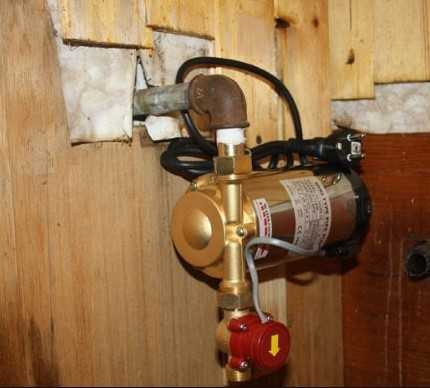

Повышающий насос с датчиком потока

Уровень влажности и температурный режим окружающей среды, при которых может эксплуатироваться датчик протока жидкости, также являются немаловажными параметрами. Класс защиты такого устройства указывает на то, какие нагрузки оно в состоянии выдержать, работая в паре с насосным оборудованием.

Датчики, контролирующие проток воды, как правило, выбирают для уже готовых трубопроводных систем или для тех, проект которых уже разработан. Именно поэтому следует обращать внимание на размеры посадочных отверстий: они должны полностью соответствовать размерам элементов трубопровода, на которых датчик планируется установить.

Как выставить давление при помощи реле протока

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Потом все эти опции сохраняются, и насос будет врубаться и выключаться в согласовании с ними. Устройство очень комфортно, отлично защищает насос от выхода из строя, купите – не пожалеете (если оно вам вправду нужно).

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению. Также важно уточнить, из каких материалов сделано изделие.

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Датчик протечки воды своими руками: 3 схемы разной сложности

Вода — это жизнь. Если она в кране, или в радиаторе отопления, это благо. А если она на полу вашей квартиры, или на потолке соседа снизу — это большие финансовые и моральные неприятности.

Разумеется, необходимо регулярно проверять систему водоснабжения и отопления на предмет коррозии или трещин в пластиковых трубах. Однако прорыв воды обычно происходит внезапно, без признаков надвигающейся опасности. Хорошо, если в этот момент вы дома, и не спите.

Но, по закону подлости, протечки возникают как раз в ночное время, или когда вас нет дома.

Простые правила борьбы с этой проблемой (особенно это касается старого жилого фонда, с изношенными сетями):

• Регулярно осматривайте водопроводные трубы и элементы системы отопления на предмет дефектов, появления точечной ржавчины, герметичности соединений, и прочее.
• Уходя из дому, перекрывайте входную задвижку на стояке.
• Вне отопительного сезона закрывайте краны на батареях (если они имеются).
• Используйте систему защиты от протечек.

Последний пункт списка мы рассмотрим подробнее.

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

• Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
• Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
• В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1. Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.

2. Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод). После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается.

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами.

Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится».

А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см.

иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус.

Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Самодельный датчик простейшей конструкции

Несмотря на примитивность, датчик достаточно эффективен. Домашних мастеров эта модель привлекает копеечной стоимостью радиодеталей, и возможностью сборки буквально «на коленке».

Базовый элемент (VT1) — NPN транзистор серии BC515 (517, 618 и им подобные). С его помощью подается питание на звуковой сигнализатор (B1).

Это простейший готовый зуммер со встроенным генератором, который можно приобрести за копейки, или выпаять из какого-нибудь старого электроприбора. Питание требуется порядка 9 вольт (конкретно для этой схемы).

Есть варианты под 3 или 12 вольтовые батарейки. В нашем случае используется элемент питания типа «Крона».

Как работает схема

Секрет в чувствительности перехода «коллектор-база». Как только через него начинает протекать минимальный ток, открывается эмиттер, и подается питание на звуковой элемент. Раздается писк. Параллельно можно подключить светодиод, добавляя визуальную сигнализацию.

Сигнал к открытию коллекторного перехода дает та самая вода, о наличии которой надо сигнализировать. Из металла, не подверженного коррозии, изготавливаются электроды. Это могут быть два кусочка медной проволоки, которую можно просто облудить. На схеме точки подключения: (Электроды).

Собрать такой датчик можно на макетной плате.

Затем прибор помещается в пластиковую коробочку (можно в мыльницу), в донышке которой проделаны отверстия. Желательно, чтобы при попадании воды, она не касалась монтажной платы. Если хочется эстетики, печатную плату можно вытравить.

Недостаток такого датчика — различная чувствительность к разным типам воды. Например, дистиллят от протекающего кондиционера может остаться незамеченным.

Исходя из концепции: недорогой автономный прибор, его нельзя интегрировать в единую систему защиты вашего дома, даже самодельную.

Более сложная схема, с регулятором чувствительности

Себестоимость такой схемы тоже минимальная. Выполняется на транзисторе КТ972А.

Принцип работы аналогичен предыдущему варианту, с одним отличием. Сформированный сигнал о наличии протечки (после открытия эмиттерного перехода транзистора), вместо сигнального устройства (светодиод или звуковой элемент), подается на обмотку реле.

Подойдет любое слаботочное устройство, типа РЭС 60. Главное, чтобы напряжение питания схемы соответствовало характеристикам реле.

А уже с его контактов, информацию можно подавать на исполнительное устройство: система «умный дом», сигнализация, GSM передатчик (на мобильный телефон), аварийный электромагнитный клапан.

Дополнительное преимущество такого исполнения — возможность настройки чувствительности. С помощью переменного резистора регулируется ток перехода «коллектор-база». Вы можете настроить порог срабатывания от появления росы или конденсата, до полноценного погружения датчика (контактной пластины) в воду.

Датчик протечки на микросхеме LM7555

Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

Оптимальный вариант на фото:

Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы — командно исполнительная. В зависимости от исполнения, происходит следующее:

1. Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
2. Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

Информация: Разумеется, можно своими руками изготовить и запорный клапан. Однако это сложное устройство лучше приобрести в готовом виде.

Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

Важно! Блок питания должен быть с гальванической развязкой от 220 вольт, чтобы опасное напряжение не попало в лужу воды при протечке.

На самом деле, идеальный вариант — использование зарядного устройства от старой мобилки.

Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

Корпус — на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

• запорные краны, смесители;
• соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
• вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
• места подключения приборов учета (счетчиков воды);
• радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

• клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
• то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
• радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Справочная информация

Вне зависимости от того, приобретается система защиты от протечек в магазине, или изготавливается своими руками, надо знать единые стандарты ее работы.

Классификация устройств

• По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
• По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
• Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
• Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
• Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Вывод

Затратив немного времени, и минимум средств, вы сможете обезопасить себя от серьезных финансовых проблем, связанных с потопом в квартире.

по теме
