Резцы из напильников своими руками

Создание деревянных цилиндрических изделий невозможно без ручного инструмента – стамески для токарного станка. Именно из-под ее лезвия удаляется ненужный объем материала и заготовка приобретает художественное украшение.

Токарные стамески можно купить готовыми, но такие комплекты весьма дорогостоящи, особенно качественно исполненные. Резцы для обработки дерева несложно сделать самостоятельно, о чем далее пойдет речь.

Приспособления для резьбы

Общие принципы

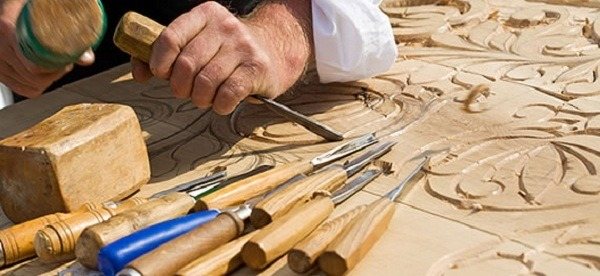

Резьба по дереву представляет собой довольно популярную технику декорирования различных изделий.

Как правило, сам процесс происходит по такой схеме:

Вначале из дерева делается заготовка, будь то ровная доска, колода или фигурная болванка.

Обратите внимание! Иногда с помощью резьбы украшаются ненарушенные части деревьев. В этом случае подбирается такой фрагмент, форма которого обладает максимальным декоративным потенциалом.

Затем выполняется черновое выравнивание поверхности заготовки, в процессе которого с нее удаляются все дефекты.

Для фигурной резьбы используются самые разные инструменты

После этого поверхность обрабатывается специальными резцами, с помощью которых выбирается часть древесины. За счет этого формируется декоративный рельеф.
После завершения собственно резьбы выполняется финишная обработка – шлифовка вырезанных участков, пропитка защитными составами, полная или частичная покраска, лакировка и т.д.

Наиболее важными инструментами в этом процессе являются резцы для резьбы по дереву. Помимо мастерства самого резчика, именно от качества и правильного подбора резца зависит, насколько чистым получится орнамент или сюжетное изображение на древесине.

Вот почему ниже мы рассмотрим основные разновидности таких инструментов и опишем, где и как они применяются.

Основные виды резцов

Для создания объемных изображений мастера используют самые разные виды резцов по дереву. В принципе, при наличии сноровки, без некоторых из перечисленных ниже изделий можно и обойтись, но для достижения наилучшего результата лучше собрать как можно более обширный набор и применять каждое приспособление по назначению.

Клюкарзы с лезвиями разной формы

Главные разновидности резцов представлены в таблице ниже:

Разновидность	Применение в работе
Ножи-косяки	Представляют собой ножи с короткими лезвиями в форме треугольника с разным углом скоса. Являются универсальным инструментом, потому могут использоваться для формирования самых разных рельефных объектов, начиная от ровных линий и заканчивая мелкими углублениями. При работе ножом-косяком используют три функциональные зоны: носок, лезвие и пятку.
Стамески	Самая распространенная разновидность резцов. Типичная стамеска представляет собой длинный стержень, на торце которого сформирована режущая кромка.

В зависимости от формы кромки стамески бывают:

Плоские – применяются для формирования ровных линий и углублений. Плоские стамески с широким лезвием задействуются также для черновой обработки с целью срезания либо стесывания дефектов поверхности.
Уголковые – используются для вырезания V-образных канавок и выемок, а также для формирования фигурных элементов. Чем меньше угол смыкания плоскостей такой стамески, тем глубже будет формируемый ею рельеф.
Полукруглые – одни из наиболее распространенных в фигурной резьбе. Округлая форма торцевого лезвия позволяет эффективно извлекать древесину из массива, формируя углубление. Небольшие полукруглые стамески также применяются для текстурирования и нанесения насечек на ровное основание.
Скобчатые – по функционалу аналогичны полукруглым, но при выемке древесины формируется канавка с четко выраженными внутренними гранями.
Обратные (округлые и скобчатые) – используются для формирования полукруглых и прямоугольных выступающих деталей, а также для проведения параллельных линий.

Стамески по дереву большинства разновидностей могут выпускаться как с ровными, так и с изогнутыми стержнями. В первом случае конструкция инструмента позволяет использовать его вместе с киянкой, во втором резьба осуществляется исключительно за счет мускульной силы.

Читать также: Шкала бринелля и роквелла

Клюкарза обычно используется для чистовой резьбы с сильным заглублением, что позволяет формировать четкий рельеф.

Как правило, эти инструменты классифицируются по форме лезвия:

Прямые.
Полукруглые.
Косые (различают левые и правые резцы).
«Ласточкины хвосты».
Скобчатые.
Обратные.
Уголковые.

Основная функция этого приспособления – выполнять выборку древесины чисто и в больших объемах.

Ложкорезы разной формы

Дополнительные приспособления

Однако мастеру-резчику, кроме стамесок и ножей разной формы и размера, требуются и другие инструменты.

Необходимый минимум дополнительного оснащения включает в себя:

Пилы по дереву (ножовка или сабельная пила – для черновой работы, лучковая – для чистовой).
Лобзики.
Дрели и коловороты.
Рубанки для выравнивания плоскостей.
Набор напильников по дереву (рашпили).
Киянка для обработки резцами дерева твердых пород.
Приспособления для шлифовки древесины.

Тесла разного размера

Если же мастер работает с достаточно габаритными конструкциями, то помимо простых резцов ему могут понадобиться и фигурные топорики – так называемые тесла. По принципу действия они аналогичны резцам (естественно, с поправкой на масштаб и чистоту работы).

Советы по выбору

Если вы планируете освоить методику резьбы по дереву своими руками, то начинать нужно с подбора соответствующего инструмента. И здесь мы останавливаемся перед дилеммой: действительно качественные резцы стоят довольно дорого, но если купить набор для начинающих «по дешевке», то работа с неудобными и постоянно теряющими остроту приспособлениями надолго отобьет желание заниматься этим видом творчества.

Готовый набор инструментов

Оптимальным будет решение купить несколько хороших резцов, а затем по необходимости расширять свой инструментарий. Для начала нам понадобится как минимум один нож-косяк среднего размера, а также четыре-пять стамесок: одна плоская, несколько уголковых и полукруглых с разным изгибом лезвия.

Качественные изделия от зарубежного производителя

Что касается конкретных экземпляров, то обращать внимание нужно на такие особенности:

Лезвие должно быть прочным и хорошо закаленным, без ржавчины и других дефектов.
Режущая часть должна быть надежно, без люфтов, закреплена в рукояти.

Обратите внимание! Это не касается ножей со сменными лезвиями – у них в любом случае будет минимальный люфт, с которым придется мириться.

Материал ручки – дерево или прочный пластик. Впрочем, второй вариант все же несколько хуже, поскольку в потеющей руке деревянная рукоятка сидит не в пример удобнее.
Естественно, ручка должна быть ровной и гладкой, без заусенцев и трещин.

Если говорить о форме ручки, то наиболее распространенными являются цилиндрические варианты (подходят для ударной резьбы с помощью киянки), конические и грибовидные модели.
Некоторые производители выпускают стамески и косяки с ручками анатомической формы, снабженными выборкой под пальцы, но к их удобству у многих начинающих мастеров возникают претензии.
Важную роль играет и компания-производитель: на сегодняшний день на рынке можно найти как отечественные, так и зарубежные формы, выпускающую вполне достойную по качеству продукцию. А вот от чего стоит отказаться, так это от откровенно дешевых китайских и некоторых отечественных резцов: да, на покупке вы сэкономите, но резать эти изделия если и будут, то недолго.

Токарный станок по дереву своими руками из дрели

Если у вас в мастерской присутствует верстак, то тогда процесс изготовления деревообрабатывающего агрегата значительно упрощается. В этой ситуации нет необходимости в поиске материалов для станины, в ее непосредственной сборке. Заменить токарное устройство способна обычная дрель, зафиксированная на ровной, горизонтальной поверхности верстака.

Фиксация дрели выполняется посредством струбцины и хомута, который необходимо закрепить на шейке электронного инструмента. Однако остальные составляющие, необходимые для обработки деревянных заготовок, все же придется собрать.

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа

В первую очередь это касается задней бабки, выполняющей роль упора. Данный узел закрепляется параллельно дрели и, как правило, изготавливается из деревянных брусков. Для надежности рекомендуется также воспользоваться винтом для регуляции, головка которого заточена под конус.

Дальнейшая сборка токарного станка из дрели производится довольно просто. Подручник может быть заменен обычным деревянным бруском, который фиксируют на горизонтальной плоскости посредством струбцины.

Главное правило при сборке такой нехитрой конструкции – соблюдение центровки оси вращения шпинделя и винта регулировки на заднем узле. Например, из обычной дрели можно на время собрать токарный прибор. Причем на таком станке можно как выполнять обработку дерева, так и производить заготовки из мягких металлов (алюминия, меди и т. д.).

Изготовление и обслуживание

Делаем резец самостоятельно

Многие мастера то ли желая сэкономить, то ли не доверяя сторонним производителям предпочитают использовать самодельные инструменты для резьбы. В принципе, изготовить нож или стамеску довольно просто, главное – подобрать подходящий материал.

На фото — ножовочное полотно и простейший нож-косяк, изготовленный из него

В качестве сырья для нашей конструкции можно использовать:

Полотно от пилы по дереву или металлу – практически идеальная заготовка для ножа- косяка. В процессе изготовления мы отрезаем на станке или просто обламываем под нужным нам углом фрагмент полотна, а затем формируем режущую кромку.
Диск от пилы по дереву также отличается приемлемыми характеристиками. Используемая для производства таких пил углеродистая сталь хорошо держит заточку, а это значит, что резец не затупится даже при работе с твердым деревом.
Перед тем, как сделать полукруглую стамеску, можно поискать «в закромах» ненужный пробойник. Для изготовления инструмента нам достаточно будет наискосок срезать часть стенки — и мы получим очень удобное приспособление для выборки древесины.

Немаловажной деталью любого резца является ручка.

Инструкция по ее изготовлению также не отличается сложностью:

Берем брусок из дерева твердой породы и вырезаем из него рукоятку.
В торце рукоятки проделываем отверстие, форма которого соответствует форме хвостовика металлической части.

Вклейка лезвия в рукоятку

Вклеиваем режущую часть в рукоятку, после чего зажимаем конструкцию с помощью металлического кольца.

Обратите внимание! Иногда ручка делается из двух половинок. В этом случае лезвие можно дополнительно зафиксировать винтами или заклепками, а склейку следует проводить в тисках или струбцинах.

Заточка резцов

Получить достойный результат можно только в том случае, если вы работаете идеально острым инструментом. А поскольку даже самая мягкая древесина тупит лезвие довольно быстро, то заточка резцов по дереву однозначно входит в «программу-минимум» подготовки начинающего резчика.

Для выполнения этой операции нам понадобятся:

Бруски разной зернистости – от крупной до мелкой.
Старый кожаный ремень для правки.
Паста ГОИ (или аналогичный состав).

Работу выполняем так:

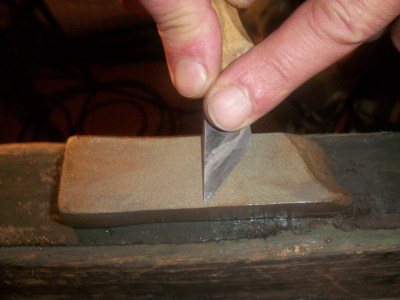

Вначале смачиваем крупнозернистый брусок, укладываем на него резец под выбранным углом и нажатием от себя выполняем заточку.
Переходим на брусок со средним абразивным зерном и повторяем операции до появления четко выраженной заточенной кромки.
Доводку выполняем на алмазном бруске, снимая появившуюся на жале резца металлическую фаску.

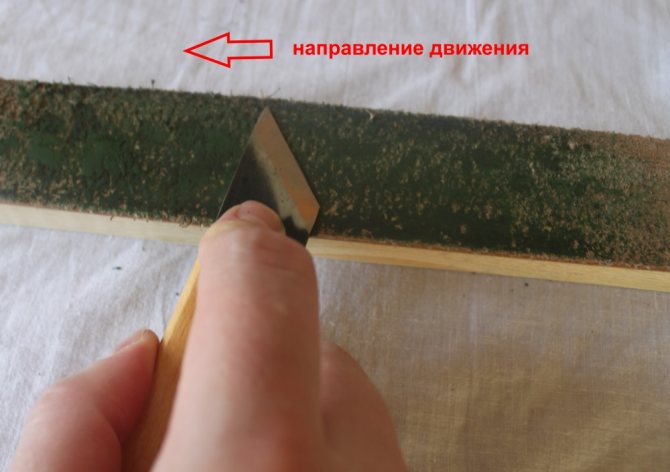

Затем на ремень наносим слой пасты ГОИ (состав на основе оксида хрома) и полируем рабочую часть до зеркального блеска.

Правка на ремне

Совет! Доводку на ремне можно выполнять чаще, чем основную заточку – так мы сможем поправить чуть затупившееся лезвие.

Проверить качество нашей работы просто: если резец без усилий режет газету, значит, мы все сделали правильно, и можно браться за заготовку.

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

ручной фрезер;
опора из фанеры или металла;
болты;
бруски упорные;
труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

станина;
передняя и упорная бабки;
электродвигатель;
ведущий и ведомый центры;
упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

понадобится ручной фрезер, а для его установки – поверхность из фанеры;
в фанерной площадке следует сделать отверстия для закрепления брусков;
бруски закрепить саморезами;
при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Широкий выбор форм и моделей

Занимаясь обработкой древестных заготовок профессионально, важно грамотно подбирать соответствующий инструмент для токарных работ по дереву. Богатый выбор и объемные наборы с разноплановыми наконечниками позволят охватить значительную часть работ.

Исходя из функциональности, стамески по дереву принято делить на такие группы:

Грубая обдирка. Инструмент обладает парой рабочих граней, сопрягающихся под острым углом. Считается, что данная конструкция является существенно безопасней, чем радиусные аналоги.

Рейер для грубой черновой зачистки

Чистовое точение. Подобные виды резцов для токарного станка по дереву снимают незначительный слой стружки и предназначены не для придания заготовке формы, а назначение их в придании внешней гладкости наружной поверхности. Металлические наконечники выпускаются с левой или правой заточкой.

Инструмент для чистовой зачистки

Фасонный резец по дереву на рабочей части обладает полукруглой режущей частью. Их задействуют для работы с нестандартными поверхностями.

Фасонный может иметь практически любую конфигурацию

Отрезной резец. Он актуальны сейчас для одной операции, в которой требуется от заготовки отделить какую-то часть.

Отрезной шириной 10 мм

Расточные. С помощью таких изделий убираются излишки материала, появившиеся в процессе обработки. В такой операции помогает спецуступ, расположенный в области резания.

Расточной для удаления излишков древесины

Токарные резцы по дереву с круглым сечением. Они используются для обработки радиусных заготовок. Рабочая часть бывает как радиусной, так и с небольшими технологическими зубцами.

Рейер для точения чаш

Токарные работы по дереву в торце проводятся при помощи обычного режущего напильника.
В качестве вспомогательного оборудования применяют специальные ограничители на резцы, лимитирующие глубину резания.

Помимо стандартного набора профессионалы используют в работе самодельные резцы для токарного станка по дереву. Такой подход обеспечивает увеличение производительности и помогает расширить ассортимент готовой продукции.

Если предполагается длительное время заниматься обработкой древесины, то в таком случае не обойтись без качественного инструмента, который изготавливается из стали инструментального класса. Она способна выдерживать большую производственную интенсивность, которая не всегда по силам самоделкам.

Самодельные токарные резцы по дереву

Наибольшую трудность в производстве каждого типа стамески для токарного станка вызывает подбор заготовок для режущей части. Кроме обеспечения соответствующей твердости приходится задумываться о возможности установки металлической части в державку. Она позволит зафиксировать резец в нужном положении для комфортной обработки.

Наиболее приемлемым материалом для самодельных резцов является инструментальная сталь (У8, У10, У12 и пр.). При этом стоит учесть, что она окажется проблематичной для обработки в гаражных или домашних условиях. Это связано с высокой первоначальной твердостью материала.

Традиционной практикой является изготовление под токарный станок резцов из углеродистой марки стали с последующей ее закалкой. Самостоятельно инструмент изготавливают из следующего сырья:

Арматура или пруты стали. Предпочтительней подбирать заготовки с максимально приближенными геометрическими параметрами к будущим режущим формам.
Напильник либо рашпиль. Ножи для домашнего использования переделывают из б/у напильников, потерявших свой первоначальный вид и режущие способности. Важно проверить заготовку на отсутствие трещин и сильных сколов, чтобы получить качественный продукт.
Куски рессор от автомобилей. Такая сталь проблематично обрабатывается без предварительного нагрева и придания максимально близкой формы. Для этой операции используют автоген или сварочный аппарат.

Хорошей альтернативой является изготовление базового токарного корпуса, в котором удастся менять резцы. Однако, подобная ситуация требует наличия монтажных элементов в конструкции готового изделия. В процессе работы они обязаны держать значительную нагрузку и не менять первоначального положения режущей части.

В качестве заготовок могут быть использованы рашпили или напильники, уже отслужившие свой срок

Когда заготовку согнули до требуемой формы, необходимо провести предварительную заточку кромки. На следующем этапе рабочая часть подвергается закаливанию. Это делается с помощью разогревания острия на отрытом огне, например газовой горелкой или в кузнечном горне. Далее обеспечиваем резкое охлаждение в большом объеме машинного масла.

Высоколегированные и высокоуглеродистые стали не стоит калить в воде, так как внутренние напряжения материала приведут к появлению трещин, хрупкости и выходу из строя заготовки.

Самостоятельно изготовленное вспомогательное режущее оборудование по дереву для токарного станка рекомендуется проверять на мягкой древесине. Это поможет избежать возможных негативных последствий с ним. После непродолжительного тестирования нужно проверить сохранность первоначальной заточки и формы инструмента.

ВИДЕО: Как сделать рейер своими руками (грубая очистка)

ВИДЕО: Мейсель своими руками (чистовая обработка)

Металлические поделки

Из металла можно сделать достаточно много разных замысловатых поделок, в том числе элементов украшений. Перед тем как приступить к работе, можно нанести чертежи на бумагу. Один из интересных элементов декора – фигурка «Два человека играют в шашки».

Берем два гвоздя, длиной не более 5 см, несколько маленьких гвоздей и четыре гайки. Плоскогубцами загибаем гвозди, повторяя контур сидящих людей. Две гайки – это «стулья», на которых будут сидеть человечки, остальные две – игровой стол, на котором должны быть размещены миниатюрные шашки. Доску можно изготовить из небольшого куска картона, а для шашек подойдут откусанные шляпки гвоздей. Для закрепления всех этих фигур используйте спецклей или точечную сварку.

Владея токарным станком, мастер с богатой фантазией всегда сможет своими руками украсить быт и сделать достойный подарок своим близким, в виде элегантной самоделки.

Видео инструкция изготовления на токарном станке по металлу поделки «Додекаэдры в шаре»

Что можно изготовить?

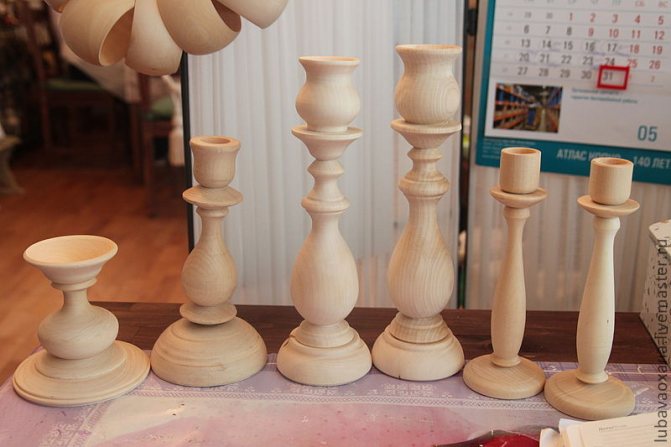

Опытный мастер с помощью токарного станка может изготовить огромное количество предметов, начиная от простых реек и заканчивая изысканными предметами мебели.

Салатницы

В зависимости от размера заготовки можно сделать более глубокие салатницы или плоские. Работа в любом случае требует терпения и фиксации заготовки на одном конце.

Коробочки

Эти изделия требуют большего мастерства от токаря. Но в результате можно получить настоящее произведение искусства.

Ножки для мебели

Здесь фантазия мастера безгранична

Комбинируя разные декоративные моменты, можно сделать поистине изящные ножки, которые будут привлекать всеобщее внимание и восхищение

Игрушки

Куклы, медведи, и, конечно, матрешки – это все в руках опытного токаря может получиться из простой деревянной болванки.

Кубки

Деревянный кубок подойдет в награду победителю и украсит полку любого серванта. Дополнительно можно выжечь памятную надпись.

Вазы

Деревянные вазы, выполненные на токарном станке, отличаются разнообразием форм и украшений. В них цветы всегда смотрятся на порядок красивее, а атмосфера ближе к натуральной.
